Правила выбора, функционал и лучшие модели датчиков протока воды для котла и насоса

Обзор продукции лучших производителей

Компании, ассортимент которых включает двухконтурные котлы, предлагают вниманию пользователей узкоспециализированное дополнительное оборудование, среди которого особую нишу занимают датчики протока.

Electrolux Basic New AC13040003

Изделия концерна Электролюкс совмещаются с сериями GCB 24 X FI и GCB 24 XI, их вес составляет всего 150 г, максимальное рабочее давление – 1,5 Па. Габариты устройств компактны – 40х115х45 мм, диапазон давления не превышает 3 бар, верхняя отметка допустимой влажности среды – 70%.


Electrolux Basic New AC13040003

Viessmann Vitopend WH1D

Датчик протока Висман устанавливается в газовый котел с левой стороны у гидроблока. Этот элемент необходим для контроля параметров и производительности потока горячей воды. Модель разработана для серий Vitopend и Vitopend 100.

Ariston GENUS CLAS B 24

Датчик Генус Аристон необходим для координирования нагрева воды газовым котлом. При протоке на электронную плату последнего поступает сигнал, в результате оборудование переходит в режим работы. В композитный пластиковый корпус заключен магнитный поплавок, он воздействует на геркон, контакты которого замыкаются (котел приступает к продуцированию горячего водоснабжения) или размыкаются (обеспечивается отопление).

Grundfos UPA 120

Устройство защищает насос от холостого хода, внедряется в системы индивидуального водоснабжения. Функционал автоматики нуждается в обеспечении устойчивого потока жидкости не менее 90-120 л/час. Класс защиты прибора – IP65, потребляемая мощность этой бюджетной модели не превышает 2,2 кВт. Границы рабочих температур держатся в положительном диапазоне – от 5 до 60°С, 8 А – показатель максимального потребляемого тока.

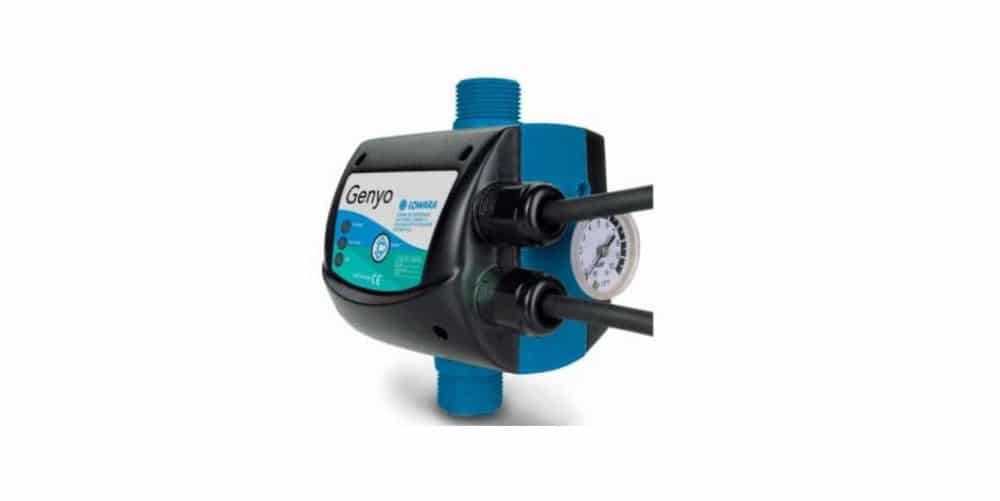

Genyo Lowara Genyo 8A

Повсеместно применяется в бытовых системах водоснабжения, основой для его деятельности является фактический расход воды. Датчик способен отслеживать уровень давления в водопроводе. Насос запускается только тогда, когда ежеминутный расход воды достигнет отметки 1,5 л. Степень защиты агрегата — IP65, используется рабочее напряжение в пределах 220-240 В. Потребляемая мощность держится на отметке 2,4 кВт.


Genyo Lowara Genyo 8A

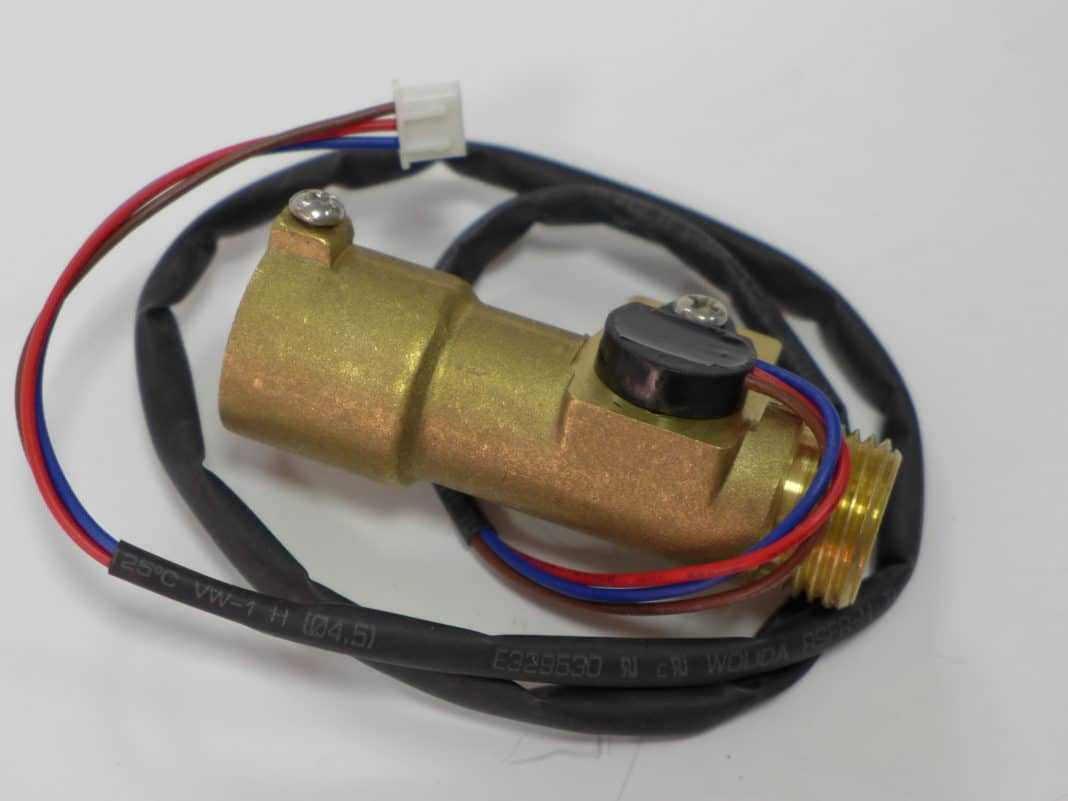

Immergas 1.028570

Изначально модель была разработана для применения с котлами одноименной марки, она совместима с двухконтурным газовым оборудованием серий Victrix 26, Mini 24 3 Е, Major Eolo 24 4E. Прибор допустимо использовать с котлами турбированных и дымоходных версий. Датчик заключен в пластиковый корпус, оснащен резьбовым элементом для внедрения в систему. Дополнительная опция – возможность получения на выходе горячей воды, имеющей стабильную температуру.

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

  • необходимо исключить попадание прямых солнечных лучей на его поверхность;
  • поверхность контакта стены должна быть неметаллической;
  • прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена;
  • высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное;
  • необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм 2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода;
постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений);
высота от пола должна составлять 1,2-1,5 м;
при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п.. Комнатный датчик температуры для котла

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

Установка устройства

Выбранный датчик протока воды должен подходить по техническим характеристикам и параметрам к насосу и трубопроводу.

Установку оптимально проводить до первого запуска системы водоснабжения. Это обеспечивает предотвращение неисправностей и их последствия.

Этапы установки включают врезание датчика и подключение электроники.

Установка проводится по направлению, соответствуя стрелке, указанной на корпусе реле (показывает направление протока воды). Прибор устанавливается на тройник-фитинг, который врезается в трубу. С трубопровода предварительно сливается жидкость. Рекомендуется расположение на трубопроводе, выходящем из насоса.

Защита устанавливается вместе с манометром по схеме, рекомендуемой производителем.

Для обеспечения герметизации, резьба уплотняется сантехнической лентой или льном. Намотка проводится по часовой стрелке.

При поступлении по трубопроводу загрязненной воды, оптимальное решение — установка фильтра перед датчиком.

В кабеле питания насоса делается разрыв, в образовавшийся участок подключается датчик. Подключение электрики должно проводиться по схеме, указанной на сопроводительной документации.

Общие правила монтажа

  1. При установке в помещении можно выбирать степень защиты IP 20, на улице — IP 64.
  2. Установка проводится на прямом участке с учетом расстояния до поворота и запорно-регулирующей арматуры, равным не менее 5 диаметрам трубопровода.
  3. Датчик протока воды для насоса монтируется после прибора учета расхода жидкости.
  4. Обеспечение герметичности соединений достигается специальными уплотнителями и надлежащим качеством материалов прибора.
  5. Соответствие датчика насосу по техническим характеристикам.
  6. Реле устанавливается по протоку в соответствии со стрелкой на корпусе.
  7. Возможен монтаж на горизонтальном и вертикальном участке трубопровода. Некоторые производители рекомендуют установку только на горизонтальном участке трубопровода. Данную информацию следует уточнять в технической документации, но в любом случае исключен монтаж реле, при котором его корпус будет направлен вниз.

Особое внимание уделяется осторожному прикручиванию во избежание повреждения реле. Рекомендуемое расстояние между устройством и трубопроводом — 5,5 сантиметра

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

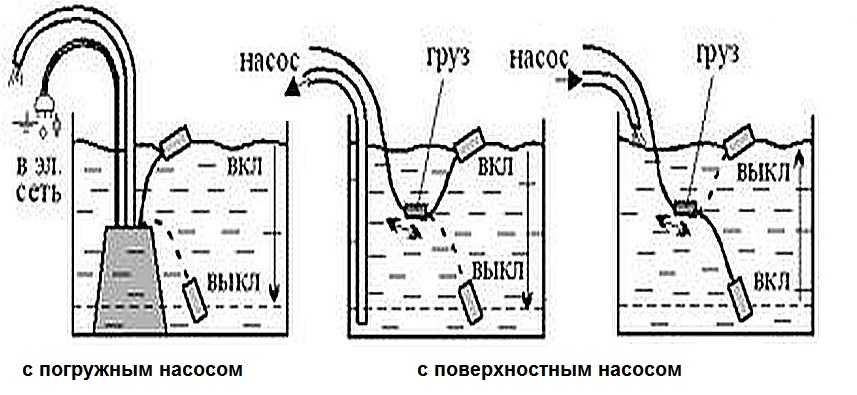

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении . Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Прибор предназначен для автоматического выключения поверхностных, скважинных насосов, автоматических станций водоснабжения при отсутствии воды в системах водозабора. Выключение насосов и станций обеспечивает их защиту от поломок в результате работы без воды (режим сухого хода). Служит для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт. Прибор устанавливается в линию напорного трубопровода. При этом питание насоса подключается к прибору, а питающий кабель подключается к электрической сети 220V. Место установки прибора должно быть защищено от риска затопления водой, в хорошо проветриваемом помещении.

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ:

  • Температура рабочей среды: 0°С — 110°С
  • Предельно допустимое давление-6 Бар
  • Подключение 1″ (наружная и внутренняя)
  • Максимально допустимый поток воды – 100 л/мин

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • Напряжение коммутации — 220 -240В ~ 50Гц
  • Максимальный рабочий ток: 10А
  • Степень защиты- IP65
  • Перезапуск- автоматический
  • Условие отключения -поток менее 2 л/мин

Технические характеристики товара и фото могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер.

Область применения

Приборы применяются в разных сферах промышленности:

  1. Отведение и снабжение водой. Обеспечивают стабильную работу, защиту насоса и двигателя, контролируют поступление жидкости.
  2. Реализация кондиционирования, отопления, охлаждения. Для регулирования подводимой и отводимой воды, хладагента и других жидкостей.
  3. Нефтеперерабатывающая сфера. Применяются на этапах производства для слежения за потоком, транспортировкой нефтепродуктов, нефти, газа.
  4. Химическая отрасль. Для контроля потока агрессивных, опасных жидкостей и растворов.
  5. Металлургическая промышленность. Для контроля подвода, отвода жидкостей.
  6. Пищевая промышленность. Для контроля поступающих транспортирующих производственных растворов жидкостей, а также для оснащения необходимого оборудования.

Применение в быту

Приборы применяются для газовых котлов, насосов.

В некоторых домах устанавливают автономные системы водоснабжения. Это решение принимается при небольшом напоре воды или при желании независимости от центрального водоснабжения. Реле обеспечивает сильный и стабильный напор.

Автономные системы водоснабжения состоят из специального насоса, резервуара и пульта управления. Некоторые бытовые приборы можно подключать к насосу. Тогда требуется регуляция работы и своевременное включение насоса, что гарантирует стабильность поступления воды. Реле можно совместить с автополивом участка, при котором будет регулироваться разовый расход. Для достижения такой цели, регулятор потока врезают в центральный трубопровод, откуда он передает данные на пульт управления.

Котёл не даёт горячей воды

Проблема проявила себя следующим образом,- при открывании крана горячей воды, двухконтурный котёл иногда  работал нормально, но чаще просто не зажигался, никаких ошибок при этом не выдавал. Просто никак не реагировал, как будто никакого крана не открывалось. При этом в режиме отопления всё чётко работало. Так же было подмечено, что если кран горячей воды открывать резко и на полную, то котёл срабатывал чаще.

Как котёл “понимает” что открыта горячая вода?

Электронные мозги  котла “понимают” то, что открыта горячая вода и пора переходить в режим ГВС благодаря датчику протока воды, его ещё называют “Расходомер.”  Через него проходит холодная вода, она вращает турбинку внутри которой находится магнит, магнитное поле действует на находящийся во внешней части датчика геркон и этот сигнал определяется электроникой как команда на включение котла в режим  ГВС

Поскольку всё происходит так, то и подозрения сразу пали на то, что датчик протока воды забился грязью и  турбинка  не вращается, прочистка к сожалению ничего не дала. Но логика говорила что копать нужно там и она не подвела.

При последующей, более детальной разборке, было замечено, что плоскость турбинки настолько отполировалась, что буквально прилипала к корпусу. Если вы держали в руках керамические элементы от полуоборотного крана то понимаете о чём я говорю. Эти элементы настолько притёрты друг к другу что буквально склеиваются между собой, для этого им достаточно быть мокрыми.

Как ни странно, подобным образом залипала и турбина, что приводило к отказу котла давать горячую воду.

Приступаем к ремонту

Сразу скажу, что  эту процедуру я провёл уже несколько лет назад, всё отлично работает. Сегодня специально извлёк и разобрал расходомер, чтобы всё отснять и предоставить вам весь процесс.

Перед тем как приступить к работе не забудьте.

  • Отключить котёл от сети.
  • Перекрыть кран подачи холодной воды в котёл.
  • Обязательно сбросьте давление, слив воду из котла.

Не рекомендую сливать через сбросной, предохранительный клапан – Как показывает опыт его лучше лишний раз не трогать, тронешь, может начать пропускать, придётся ещё и им заниматься. Лучше слить воду через спускной кран специально для этого предназначенный.

Только после этого извлекаем скобу фиксирующую датчик протока воды.

Извлекаем скобу фиксирующую датчик протока воды

А вот она и турбинка! Теперь нам её нужно извлечь из корпуса. Смотрим ниже.

Это удобно делать пальчиковой батарейкой, она как раз входит внутрь, ею и выдавливаем нужный нам узел.

Извлечение завершено, турбинка вся в рыжем налёте от воды его тоже не помешает оттереть.

Теперь нужно аккуратно вскрыть и этот узел, там имеется три фиксатора, один из них будет шире других, это ключ для правильной сборки.

На верхнем фото я отвёрткой указываю на тонкую фторопластовую шайбочку. Именно её я и поставил туда чтобы увеличить зазор между плоскостью турбинки и корпуса.

Без шайбочки, находясь на оси, плоскости турбинки и корпуса соприкасались и отполировавшись, как магниты прилипали друг к другу и турбинка не вращалась, это и было причиной того что мозги котла не получали сигнала проходящей воды.

Шайбу я снял с механизма от старого кассетного магнитофона (у меня этого барахла полно) а так вообще её можно самому вырезать из плотного полиэтилена, например от пластиковой бутылки или какой либо упаковки.

На этом фото видно, что у этих плоскостей соприкосновения не было, они  рыжие от воды.

Собираем в обратном порядке, обращаем внимание на указанную выше выемку. Она должна быть при установке узла в корпус направленна в определённую сторону

А именно нужно совместить стороны А и В.  По другому не залезет. На помощь снова придёт батарейка, чтобы посадить узел до упора.

Вставляем в пазы и проворачиваем,  обращаем внимание что выступы  и направляющие с противоположных сторон имеют разные размеры. Решите логическую задачку. Всё, теперь всё это вставляем в котёл, фиксируем скобой и не забываем открыть кран и запитать котёл водой до нужного давления

Всё, теперь всё это вставляем в котёл, фиксируем скобой и не забываем открыть кран и запитать котёл водой до нужного давления.

После запитки котла рекомендую включить режим продувки, чтобы выгнать воздух из теплообменников. Для этого нажимаем кнопку ESC на пять секунд, режим продувки запустит циркуляционный насос, этот режим запускается на 6 мин. Его можно отключить в ручную ещё раз нажав ESC.

С этим пунктом пожалуй всё. Переходим к следующему хитрому способу.

Монтаж реле на насос или станцию

Если требуется установка прибора, работы можно выполнить самостоятельно, особенно, если приходится отлучаться и нет возможности постоянно контролировать работу насосного оборудования.

Когда не нужно ставить реле:

  • если вода качается из скважины с большим объемом, то есть запасы жидкости не ограничены, а мощность насоса минимальная;
  • есть возможность выключения установки при снижении уровня воды.

Правила монтажа оборудования:

Важно следить за мембраной – деталь должна принять вертикальное положение.
Монтаж производится к участку сливного трубопровода резьбовыми муфтами. Для этого есть специальное гнездо.
Перед началом работы резьба уплотняется льняной или другой сантехнической нитью. Намотка нити к торцу по часовой стрелке повысит надежность крепления, фиксации.
Заводские датчики снабжены стрелкой, нарисованной на корпусе – это направление потока, которое должно совпадать при установке.
При обустройстве реле в трубопроводах подачи воды с частицами грязи, сначала устанавливаются фильтры очистки

Монтировать их лучше рядом с датчиком, чтобы продлить срок службы прибора.

Намотка нити к торцу по часовой стрелке повысит надежность крепления, фиксации.
Заводские датчики снабжены стрелкой, нарисованной на корпусе – это направление потока, которое должно совпадать при установке.
При обустройстве реле в трубопроводах подачи воды с частицами грязи, сначала устанавливаются фильтры очистки. Монтировать их лучше рядом с датчиком, чтобы продлить срок службы прибора.

Тестирование установленного прибора проводится с подключением к сети питания:

  • свободные концы контактов соединяются с жилой провода;
  • к винту монтируется заземление;
  • аппарат подключается посредством соединения устройства проводом (следите за цветом соответствующих жил);
  • проверяется работоспособность системы.

Самостоятельная регулировка датчика движения воды

Заводской прибор дополнен болтами, затягивая или ослабляя которые можно увеличивать/снижать сжатие пружины. Болты потребуются, если нужно установить датчик на определенный уровень давления, при котором осуществляется срабатывание механизма.

Алгоритм действий:

  • слить жидкость из системы;
  • дождаться, чтобы отметка давления приняла нулевое значение;
  • запустить работу насосной установки;
  • запускать воду обратно в самом медленном режиме;
  • запомнить показатель давления потока при отключении реле насоса;
  • снова слить жидкость, фиксируя показатели начала работы системы.

Теперь нужно открыть реле, болтом отрегулировать уровень сжатия большей пружины – это будет срабатывание прибора при запуске насоса. Регулировка производится с учетом того, что сильное сжатие увеличит степень давления, а слабое – снизит. Затем регулируется сила сжатия меньшей пружины – тут устанавливается граница максимального уровня давления, при достижении которого реле автоматически отключит работу насоса.

Как только регулировка закончена, систему запустить, оценить итог работ при наполнении трубопровода и сливе потока. Если нужны изменения регулировки, процедуру повторить. Проверка функциональности и настройка рабочих параметров – ежегодная процедура, продляющая срок работы прибора.

Реле давления в автономной системе водоснабжения ↑

Для нормальной работы насоса подключают реле давления. Это прибор, который включает и выключает водоподъемное оборудование в автоматическом режиме, когда напор воды изменяется в заданных пределах. При достижении нижнего порога заданных параметров устройство замыкает контакты, подает ток к насосу, и он включается. Когда давление поднимается до верхнего порога, автоматика размыкает контакты, питание перестает поступать к оборудованию, и оно отключается.

Конструкционные особенности прибора ↑

В конструкции реле предусмотрена гибкая мембрана. Под влиянием давления в системе она деформируется и замыкает или размыкает контакты. Работу прибора регулируют специальные пружины, которые настраивают с помощью гаек – затягивая или отпуская их. При закручивании гайки пружина сжимается. Чем сильнее она зажата, тем больший напор требуется для ее срабатывания.

Разницу между порогами включения и выключения устройства регулируют с помощью второй гайки. Чем больше она затянута, тем больше разница давлений. К сети электропитания и к самому насосу реле подключено с помощью двух пар контактов. Для установки прибора на трубу системы водоснабжения предусмотрено резьбовое отверстие, диаметр которого чаще всего составляет ¼ дюйма.

Выбор оборудования: необходимые расчеты

Требования к работе насоса в системе отопления:

  • Производительность – объем перегоняемого теплоносителя, его расход при загруженности прибора на минимум. Чем выше данный показатель, тем лучше. Рассчитывается он по формуле: мощность отопительного котла, деленная на разность температур теплоносителя в трубах подающей части контура (+90 – +95С°) и обратных трубах отопительного контура (+60 – +70 С°). На 10 м длины циркуляционного контурного кольца требуется 0,6 м напора. На обогрев 10 кв. м помещения необходимо 1 кВт котла отопления. При расчете на 1-у секцию радиатора в 200 Вт, то на 10 кв. м устанавливаются 5 секций и запас в 1-2 секции. Насос обязан подводить жидкость ко всем радиаторам сооружения.
  • Давление – уровень поднятия жидкости насосом в отопительной системе. Измерение производится в м водяного столба или атмосферах.
  • Рабочие условия — квадратура помещения обогрева, вид и температура теплоносителя, окружающая температура, диаметры составляющих трубопровода. Окружающая температура влияет на объем необходимого тепла, чтобы обогреть строение, и, соответственно, на работу прибора. Перегрев насоса из-за чрезмерной нагрузки – результат неправильного его выбора. При большем диаметре трубопровода, требуется мощный насос для передвижения большего объема жидкости в системе, к тому же если у нее вязкость больше, чем у воды.
  • Внешние аспекты — размеры прибора, рабочий уровень шума, сложность обслуживания. Поэтому, чем меньше размер и более низкий уровень шума, тем лучше.

Кроме испытываемой нагрузки, во внимание берется постоянство или временность работы насоса. При необходимости только подпитки отопительной системы и небольшой настройки показателей давления можно сделать выбор не очень производительного по мощности прибора

При работе прибора с контуром естественной циркуляции мощность должна быть большая из-за высокой нагрузки на прибор. Неправильный выбор грозит плохим «продавливанием» отопительной системы и еле теплыми батареями.

Причем, самому прибору грозит перегрев и выход из рабочего состояния. Не рекомендуется установка 1-дюймового прибора в трубы на 1,25 дюйм, используя переходники, которые не могут обеспечить необходимый напор. Небольшая потребляемая электромощность от 50 до 200 Вт имеет значение при режиме – постоянно включен.

Итак, на выбор влияют:

Строение циркуляционного насоса

  • климатические условия;
  • теплоизоляция сооружения;
  • теплоизоляция полового и потолочного перекрытия;
  • герметичность оконных и дверных конструкций;
  • размеры сооружения.

По техническим параметрам выбранная модель должна быть чуть ниже максимальных своих возможностей, чтобы прибор не работал вхолостую. К тому же, при недостаточной загрузке появляются нежелательные шумы в тепловой магистрали.

Такой важный параметр, как материал изготовления насоса тоже влияет на качественном выполнении его работы, длительности эксплуатационного срока и цену. Из-за негативности влияния воды на детали и узлы прибора производство насосов применяет высокопрочные материалы, способные противостоять даже кипятку.

Например, керамические ротор и подшипники отличаются прочностью и длительным сроком эксплуатации, не подверженность коррозийным образованиям и бесшумностью работы.

В среднем эксплуатационный срок – 10 лет, требующие строгого выполнения всех условий эксплуатации насоса.

Основные условия правильного и качественного обустройства циркуляционного отопительного прибора:

  • Недопущение наличия воздушных пузырей внутри системы отопления.
  • Правильно выбранная и запущенная отопительная жидкость.

Виды и подключение к водопроводу и электричеству

Конвекторный обогреватель: плюсы и минусы Есть два основных вида проточных электроводонагревателей: напорные и безнапорные. Напорные называются еще системными и в названии часто имеют слово Sistem. Они подключаются в разрыв водопроводной трубы, как правило, имеют большую мощность и могут обеспечить горячей водой две и более точки водоразбора.

Безнапорные или индивидуальные проточные водонагреватели подключаются как обычная бытовая техника — через гибкий шланг или отводом водопроводной трубы. Снабжают подогретой водой одну точку, имеют относительно небольшие мощности (3-7 кВт) и невысокую стоимость. Существуют они в разных формах:

  • в виде отдельного прибора (чаще всего — прямоугольная пластиковая коробка), который закрепляется рядом с мойкой или душем;
  • насадки на кран;
  • кран с элеткроподогревом воды.

    Электрический проточный кран для нагрева воды

Если вам необходимо переждать несколько недель отключения горячего водоснабжения, можно поставить индивидуальный безнапорный электрический проточный водонагреватель любого вида. Если же снабжение горячей водой требуется постоянное, более рациональной будет установка напорного агрегата.

Подключение напорного водонагревателя к водопроводу

Напорные или системные электроводонагреватели подключаются к существующей системе водоснабжения в разрыв трубы. Они врезаются при помощи тройника, который устанавливается до первого ответвления. На входе холодной и горячей воды ставятся отсечные шаровые краны. Они отключают прибор, если есть централизованное горячее водоснабжение. Еще эти краны нужны для того, чтобы при необходимости устройство можно было снять для ремонта или замены.

Подключение системного электрического проточного водонагревателя к водопроводу

Качество водопроводной воды оставляет желать лучшего и врезать нагреватель лучше после фильтра. Если фильтра на входе в квартиру нет, его желательно установить или сразу после ответвления на квартиру, или уже перед водонагревателем.

В частном доме такой агрегат будет работать при наличии насосной станции или собранной самостоятельно системы с гидроаккумулятором. Врезается он после всех фильтров, с выхода идет разводка на потребителей.

Подключение безнапорного к воде

Безнапорный (индивидуальный) электрический проточный водонагреватель стандартного вида подключается как обычный бытовой прибор. Должен быть отвод от водопровода с краном и резьбой на конце. При помощи гибкого шланга в оплетке устройство соединяется с водопроводом.

Как подключить к водопроводу безнапорный нагреватель

Насадки на кран для нагрева воды — немногочисленная группа. Они в основном накручиваются на резьбу на конце излива (гусака). Для этого сначала откручивается сетка, которая обычно там установлена.

Насадка на кран для нагрева воды Polaris SMART P 5.5

Еще некоторое время тому назад их было довольно много, но отличались они невысокой эффективностью. Сама насадка имеет солидные размеры и на низкий кран ее не прицепишь — мешает. К тому же на рынке появились краны с электроподогревом воды, которые лучше греют воду, имеют возможность регулировки температуры и более удобны в обращении. Они устанавливаются на место обычного крана на мойке или раковине. Единственное чем отличается установка — необходимостью электрического подключения.

Электрическое подключение

Любой электрический проточный водонагреватель — устройство мощное и требует наличия отдельной линии электропитания. В качестве исключения можно подключить в линию, которая идет на электроплиту — линия по параметрам подходит. Только в этом случае надо следить, чтобы плита и проточный водонагреватель не включались в работу одновременно, иначе автомат сработает по перегрузке.

Подключение проточного электроводонагревателя стандартное — от щитка фаза из ноль заводятся на двухконтактное УЗО (обязательно разрывать и фазу и ноль), затем фаза заводится еще и на автомат и только после этого подается к потребителю.

Подключение проточного водонагревателя к электричеству

Само подключение может выполняться через трехконтактную вилку с розеткой с обязательным подключением заземления. Можно также установить контактную пластину или подключить кабель напрямую на соответствующие входы нагревателя.

Тянут линию электропитания медным проводом (моножила):

  • до 7 кВт сечение 3,5 мм;
  • от 7 до 12 кВт — 4 мм.

Автомат подбирают по максимальному потребляемому току (есть в технических характеристиках). Берут ближайший больший номинал (если взять меньший будет много лишних срабатываний — каждый раз при переходе на максимальную мощность). УЗО берут на ступень выше по номиналу, ток утечки — 10 мА.

Подробнее о подборе номиналов автоматов защиты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
