Бойлеры для воды электрические

Обзор вариантов установок

Установка накопительного водонагревателя

Для начала следует выбрать место, где вы будете подключать водонагреватель своими руками.

Тут есть несколько критериев, то распределим по важности:

  1. Наличие водопроводных труб рядом – установка накопительного нагревателя не должна быть осложнена прокладкой длинной системы снабжения водой.
  2. Безопасность эксплуатации будет во многом зависеть от того, насколько правильно вы сделаете подключение электрического нагревателя к электросети 220 В. Желательно, чтобы была выделена отдельная силовая линия на групповом автомате.
  3. Возможность резки в систему ГВС, которая уже есть таким образом, чтобы прогретая вода не попадала в общую домовую систему. Данный вопрос не относится к отдельным частным домам.
  4. Наличие прочных стен, на которых можно будет безопасно устанавливать бойлер своими руками.

Чаще всего целесообразной является монтаж водного нагревателя именно в ванной комнате. Дело в том, что там проложен водопровод, есть горячая труба и основная точка для потребления.

Но могут быть следующие проблемы:

Подключение бойлера к электрической сети для ванной комнаты является не самым удачным решением в том плане, что это может быть небезопасно. Но если вы выполните все требования по ТБ, то такой проект имеет место быть. О том, как правильно выполнить подключение бойлера к электрической сети  в помещении с высоким уровнем влажности, рассказано в правила устройства электрических установок (ПУЭ). Если кратко, то коммутационные устройства в виде автоматов и розеток должны быть расположены за пределами ванной, нельзя допускать одновременного касания заземленных предметов и электрической установки. Кроме того, следует сделать заземление согласно ПУЭ. Обязательно должно быть УЗО.

  • Крепление к стене. Установка накопительного бойлера своими руками возможна, и есть несколько способов. Проблема может возникнуть из-за качества стен. Блоки в санитарных узлах типичных квартир представляют собой конструкции из бетона с толщиной стенки 6-9 см. Бочка бойлера в 100 кг просто упадет даже при самых качественных анкерах. Оптимальным вариантом будет просверлить насквозь стену (в вентиляционный канал или стену) и прикрепить не на обычные анкера, а на болты через стальную пластину с тыльной стороны.
  • Естественно, что если есть капитальная стенка, то вопрос с креплением даже не стоит. Тут остается лишь загнать анкера с длиной от 12 до 15 см, и можно будет повесить хоть 300 кг. Далее нужно врезаться в систем снабжения воды. Типичная схема представлена на фото внизу. В магистрали, которая идет от стояков к потребителя (смеситель или кран) должны быть врезаны вентили и тройники к бойлеру. Между стояком и врезкой обязательно должен быть запорный кран. Система будет функционировать так – перекрываем вентиль после горячей трубы, открываем запорный вентиль на прогретую воду. Остается пользоваться бойлером, причем нагретая вода не будет идти в общую систему. Если требуется использовать централизованное горячее водоснабжение, нужно лишь перекрывать запорные вентили до бойлера, а краны от стояка открыть.

Монтаж проточного электрического нагревателя

Установка проточного устройства не будет предусматривать сложного врезания в систему и монтаж запорных кранов. Вам нужно подключить миниатюрный бойлер к электричеству, и можно завести его на вход источника водоснабжения. Главное, чтобы был хороший напор воды. В проточных нагревателях сильная система нагревания, и при слабом потоке она начнет закипать внутри, а защита от перегреваний будет отключать прибор.  Для подключения бойлера проточного типа в электрической схеме подключения обязательно следует предусматривать заземление и устройство защитного отключения. Фактически, при использовании прогретой воды и одновременной работе бойлера вы как будто контактируете с самим нагревателем. При электрических перебоях система безопасности должна сразу же обесточивать нагреватель.

Особенности подключения напольного водонагревателя

Так как такой нагреватель устанавливается на полу, все подводы к нему расположены не на нижней панели, а внизу боковой или задней вертикальной стенки. В быту такие накопительные бойлеры используются редко, так как у самых миниатюрных из них объём бака составляет 100–150 л. Кроме этого, они занимают много места и имеют большую мощность, предъявляющую серьёзные требования к электропроводке и автоматике безопасности.

Подключение к воде у нагревателей напольного расположения выполняется аналогично настенным моделям. Подключение к электросети, ввиду относительно высокой мощности, необходимо выполнять исключительно через отдельный щиток.

рмнт.ру

Первое наполнение водонагревателя водой

Для того чтобы понимать, как правильно заполнить водонагреватель водой и корректно эксплуатировать его в дальнейшем, следует знать принцип работы. Рассмотрим особенности накопительных водонагревателей.

Внутренне обустройство водонагревателя:

  1. Патрубок холодного водозабора.
  2. Электрический нагревающий элемент (ТЭН).
  3. Патрубок горячего водозабора.

Нагрев воды в баке происходит за счет естественной конвекции. Патрубок холодного водозабора и ТЭН располагаются в нижней части устройства, а другой патрубок выставлен у верхней его части. Через нижний патрубок поступает из водопровода холодная вода. Поскольку она тяжелее горячей, то всегда остается снизу нагревается и выталкивает горячий теплоноситель вверх. Таким образом достигается равномерный нагрев всего содержимого бака. По мере поступления холодной воды горячая вода через верхний патрубок поступает в смеситель.

Принцип устройства накопительного нагревателя

Важно до начала монтажа ознакомиться с техническим руководством. В нем дается подробное описание устройства, как правильно им пользоваться и устанавливать

Многие современные нагреватели уже оборудованы обратными предохранительными клапанами, об этом можно узнать в инструкции. Но для надежности можно установить дополнительный внешний обратный клапан. Он необходим для того, чтобы при отсутствии напора в водопроводной системе вода не уходила обратно в трубы. В противном случае ТЭН может нагревать пустой бак и перегореть.

После установки всех вентилей, клапанов и подключения труб, водонагреватель готов к первому заполнению водой. Шланг холодной воды подключается к водопроводу холодной воды, а шланг горячей воды к смесителю. Необходимо убедиться, что водонагреватель не подключен к электросети. Далее проверяем правильность соединения трубной обвязки горячей и холодной воды, а также работоспособность всех предохранительных клапанов.

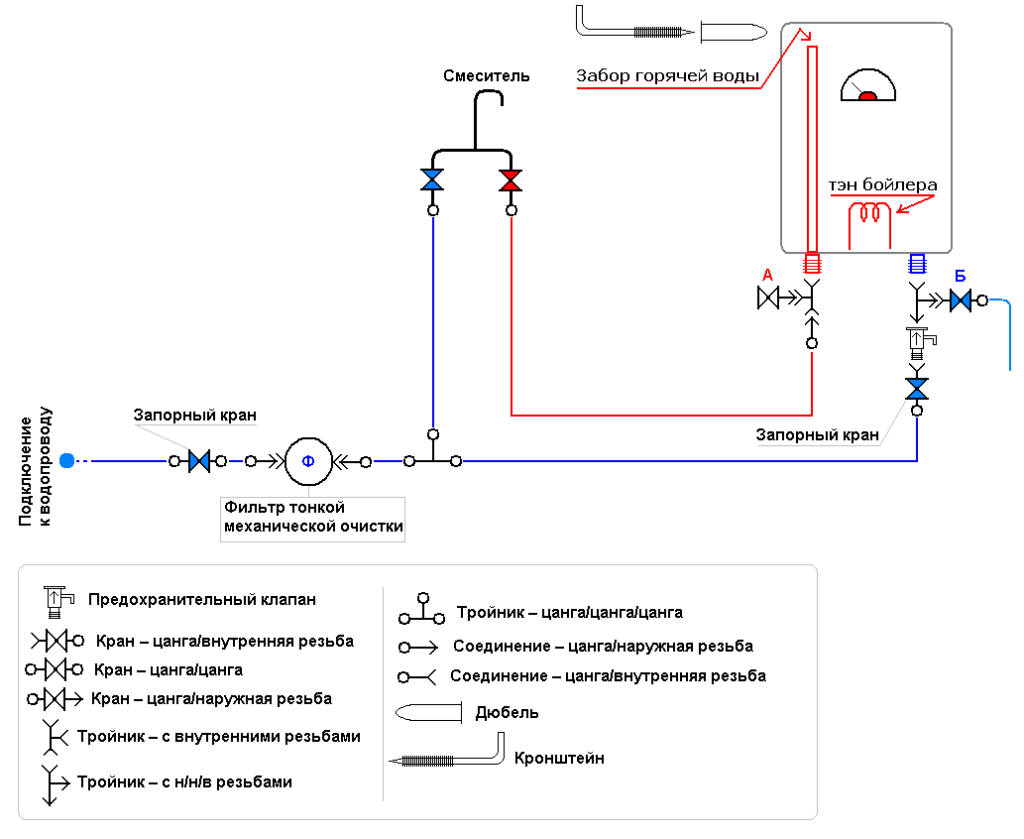

Схематическое подключение агрегата к водопроводной сети

После того, как убедились, что все исправно и правильно функционирует, можно приступать к заполнению внутренней емкости водой. Нужно выгнать воздух изнутри. Для этого открываем кран смесителя, убеждаемся в отсутствии течи в кране.

Затем открываем вентиль холодной воды, установленный на патрубке нагревателя. Водная среда начинает равномерно наполнять емкость и стравливать воздух через открытый смеситель. Кран будет «чихать» или «шипеть», это явный признак того, что воздух выходит из нагревательного бачка. Водопроводная проточная вода может иногда содержаться пузырьки воздуха в себе. Поэтому воду прогонять нужно до тех пор, пока кран перестанет «чихать» от выхода воздуха. Наличие воздуха в баке плохо сказывается на эксплутационных качествах водонагревателя.

Как только из крана польется холодная вода без каких-либо посторонних звуков, значит, водонагреватель наполнен и готов к работе. Теперь можно перекрыть смеситель и проверить соединения труб на наличие протечек. Если они не обнаружены, можно смело включать устройство в сеть и выставлять нужную температуру наполняющей бак воды. Не стоит устанавливать сразу максимальную температуру, так как это может привести к поломке термостата.

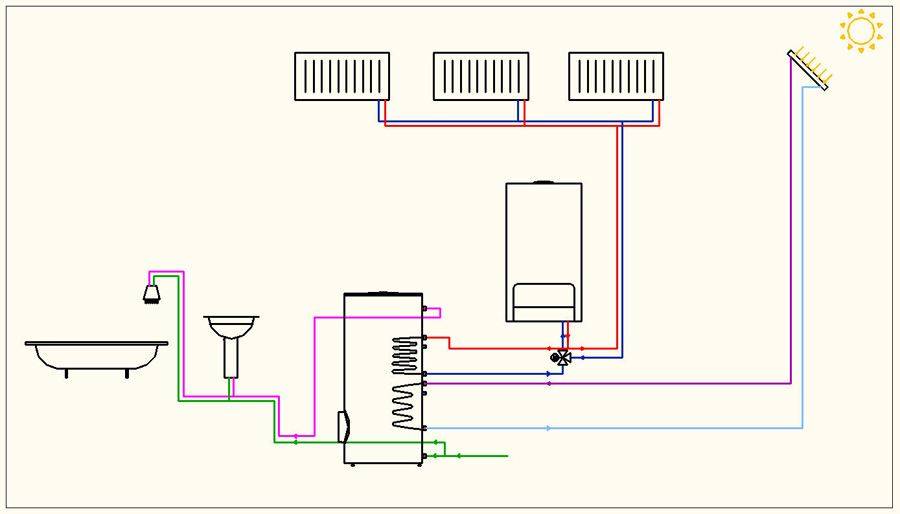

Схематическое устройство подключения и работы системы нагрева воды

Общие советы по установке водонагревателя своими руками

Кроме выбора типа и модели устройства для нагрева воды, прежде чем приступить, необходимо определить следующие важные моменты:

  • На протяжении всего времени эксплуатирования доступ к прибору должен быть свободен.
  • Стена, на которую предполагается навесить нагреватель, должна иметь двойной запас прочности, то есть при установке бойлера на 150 литров она должна выдержать нагрузку в 300 кг.
  • Проанализировать состояние труб и стояков, наличие выходов для подключения аппарата. В отдельных случаях придется заменить как стояки, так и трубы в квартире.
  • Если проводка в квартире давно не менялась, то пригласите специалиста, чтобы определить ее состояние и сечение, а также сможет ли она выдержать нагрузку от выбранного вами прибора. После обследования вы будете точно знать, менять вам проводку или нет.

Представленная таблица дает возможность подобрать электрокабель (медный) с минимальным сечением, которым можно подключить выбранное вами оборудование:

Мощность (кВт)Сила тока (А)Минимальное сечение токопроводящей жилы (мм2)
1,04.51
2,09,01,5
2,511,42,5
3,013,62,5
3,515,92,5
4,018,24
4,520,54
5,022,54
6,027,34
8,036,46
9,040,510

Важно помнить, что если вместо медного провода будет использоваться алюминиевый, нужно использовать повышающий коэффициент 1,3-1,5. Распространенные ошибки или чего нельзя делать. Распространенные ошибки или чего нельзя делать

Распространенные ошибки или чего нельзя делать

Если вы приняли решение о самостоятельной установке проточного или накопительного электрического нагревательного прибора, ни в коем случае нельзя:

  • Заменять какие-либо комплектующие, входящие в состав аппарата.
  • Подключать устройство в сеть при отсутствии воды в нем.
  • Снимать защитный кожух или крышку при подключении водонагревателя к электросети.
  • Использовать агрегат без заземления.
  • Включать оборудование при слишком слабом или чрезмерно сильном давлении в системе водоснабжения.
  • Сливать воду из него в подключенном к электричеству состоянии.

Правила эксплуатации водонагревателя

Регулярная эксплуатация накопительного водонагревателя подразумевает постоянное подключение к электрической сети. Так у прибора будет возможность при остывании подогревать воду до выставленной температуры без значительных затрат электроэнергии. При этом, заполненный резервуар меньше подвергается коррозийному процессу.

При постоянном отключении бойлера экономии не достичь, потому что оборудование затрачивает больше электроэнергии на прогревание жидкости. Отключение возможно при редком использовании (раз в месяц).

Отключенный прибор нельзя оставлять в неотапливаемом помещении, если температура в нем опускается ниже +5⁰ С. При выборе нагревательного оборудования для дачи, необходимо учитывать данный факт.

При включении рабочего режима необходимо проверять наличие воды внутри емкостного резервуара. Иначе водонагреватель сразу выйдет из строя.

Как выбрать лучший электрический бойлер

Выбирая для своего дома электронагреватель воды, на некоторые моменты нужно обратить особое внимание

  • Чтобы подогретая вода не была «дефицитом», нужно выбрать бойлер нужного объема, можно даже с небольшим запасом.
  • Заранее следует определить место его установки, чтобы не ошибиться с размером и системой.
  • Опираясь на данные технической документации, выбрать наиболее приемлемый материал, покрытия поверхности внутреннего бака.
  • Обязательно следует удостовериться в качественной термоизоляции бойлера.
  • В техпаспорте должны быть сведения о степени и виде защиты от коррозии.
  • Естественно, полезно заранее почитать отзывы о разных моделях бойлеров от их обладателей. Там можно почерпнуть немало сведений о практическом применении прибора, его работе, удобстве эксплуатации, организации сервисного обслуживания конкретного бренда.

Стоимость

Цена этих водонагревательных электроприборов устанавливается в зависимости от их параметров и материалов, которые использованы для их изготовления. Так, на стоимость напрямую влияют:

  • покрытие или материал внутреннего бака;
  • полезный объем бака;
  • мощность и производительность агрегата;
  • оснащенность удобной системой контроля и управления, наличие встроенной защиты,
  • «авторитет» фирмы-производителя электронагревателей.

Небольшой видео-урок по устройству электрического бойлера для воды

На сегодняшний день в магазинах представлен большой выбор разных моделей электрических бойлеров. Из них вполне можно выбрать тот, который будет соответствовать всем требованиям покупателя. Электробойлер становится незаменимым помощником, особенно для тех зданий, где нет возможности провести газ, например, для дачных домиков, или для квартир, находящихся в районах, где снабжение горячей водой нестабильно.

Нюансы подключения накопительной модели к сети

Подключение в систему водоснабжения

Подключение электрического бойлера данной модификации к отопительной сети важно учитывать следующие факторы:

Стандартная накопительная электрическая модель не имеет должной мощи для полного эффективного отопления. Если электрический бойлер для нагрева трудится без пауз, то серьёзно сокращается его эксплуатационный срок.

В отопительной технологии тепловой носитель должен циркулировать по принудительному принципу. Причина: в указанной модификации бойлера входной и выходной патрубки характеризуются довольно скромным сечением. И конструкция аппарата такова, что в верхней стороне резервуара может скапливаться воздух. Это совершенно неприемлемо для отопительной системы.

И тепловыми источниками здесь являются эти же электрические нагревательные компоненты (ТЭНы) и газовые горелки. Только включать их следует после того, как в частном доме открыт кран с горячей водой. По такому принципу функционируют проточные электрические модели.

В некоторых случаях ГВС в частном доме обеспечивается пластинчатым бойлером. По формату он является водоводяным тепловым обменником. Он трудится по принципу модели косвенного типа: идёт передача энергии от теплового носителя воде. Только эти операции осуществляются в проточном режиме.

Разновидности бойлеров по компоновке и материалам изготовления

Расположение бойлера

В зависимости от места, где планируется поместить бойлер, выбирается и его модель — вертикального или горизонтального крепления.

Горизонтальное расположение бойлера

В горизонтальных моделях трубы могут быть подведены снизу или же с левой стороны. Бойлеры, располагающиеся по горизонтали, быстро нагреваются, и, благодаря своей компактности не занимают большой площади на стене. Но, такое их расположение несколько снижает их производительность.

«Классическая» вертикальная схема установки

Вертикальные варианты, в зависимости от объема и, соответственно, размера корпуса, могут быть напольными или настенными. К настенным моделям трубы подводятся снизу, а напольным сверху или сбоку.

«Нижняя» подводка трубопроводов

Форма бойлера

Электрические водонагреватели можно разделить на плоские и круглые. Каждый из них имеет как минусы, так и плюсы.

Бойлеры привычной цилиндрической формы

Например, круглые модели характеризуются, как быстро нагревающиеся и хорошо сохраняющие установленную температуру. Также о них можно сказать, что они просты в эксплуатации и в обслуживании. Единственным недостатком круглых водонагревателей являются их габариты, поэтому их сложно разместить в помещении с небольшой площадью.

Более компактная «плоская» модель

Компактный размер плоских моделей можно смело отнести к его достоинствам, так как его очень хорошо можно разместить даже в небольшом помещении ванной комнаты. Так как конструкция водонагревателя компактна, внутри корпуса располагают не один, а два водяных бака. Недостатком таких приборов можно считать большее количество сварных швов, которые увеличивают риск коррозионного воздействия.

Система подключения к водопроводу

Нужно определиться с местом установки бойлера, так как различают закрытые и открытые варианты систем водонагревателя.

Схема закрытого типа

Закрытые модели подключают к водопроводу, и они могут обеспечивать подогретой водой несколько точек водозабора в квартире. Так как в такой системе вода всегда находится под давлением, и его значение не должно превышать допустимые нормы, в этих бойлерах установлен специальный предохранительный клапан.

Открытая, проточная система подключения

Бойлеры, имеющие открытую систему, устанавливают в том месте, где находится точка забора, например, около кухонной мойки. Однако нужно помнить, что для этой модели необходим специальный смеситель.

Внутреннее покрытие

Поверхность внутреннего бака бойлера может быть покрыта стеклофарфором или эмалью, или же бак полностью изготавливается из стали-нержавейки. Чтобы определиться, какой бак лучше и практичнее, нужно узнать характеристики каждого из них.

 Эмалированное покрытие имеет свои преимущества, хотя бы в том, что оно не вступает в химические реакции с другими веществами, поэтому вода после нагревания будет подаваться без примесей. Такое покрытие оправдало себя в многолетнем использовании — можно вспомнить практичность эмалированной посуды.

Эмалированные баки бойлеров обязательно оснащаются магниевым анодом, который делает воду мягче, иначе в процессе постоянного нагревания и действия жесткой воды на эмали могут появиться микротрещины.

  •  Бак из нержавеющей стали хорошо эксплуатируется даже при жесткой воде, или с большим содержанием в ней хлора. В некоторых моделях бак изготовлен из высококачественной стали, и не требуется даже установки анода из магния. Такая сталь имеет высочайшие прочностные характеристики — она не деформируется и выдерживает без ущерба для себя высокие температуры. Естественно, стоимость бойлера с баком из нержавейки гораздо выше других моделей.
  •  Хорошо зарекомендовали себя баки со стеклофарфоровым покрытием — антибактериальным и экологически чистым, поэтому вода, соприкасающаяся с ними, не меняет запаха и вкуса. Стеклофарфор так же, как и эмаль, не реагирует ни на какие химические вещества и не вступает с ними в реакцию. В отличие от эмали, этот материал не растрескивается и не отслаивается от поверхности, даже при воздействии высоких температур.

Антикоррозийная защита

Чем меньше в бойлерном баке стыков и швов материала, из которого он изготовлен, тем выше его защита от появления коррозии. Еще одним элементом, защищающим бак от коррозийных образований, является магниевый анод. Этот элемент время от времени требует замены. Вместо него иногда устанавливается инертный анод, он служит более длительный срок. Правда, это делает бойлер более дорогостоящим.

Магниевый анод электрического бойлера

Монтаж предохранительного клапана

Следует более детально остановиться на установке предохранительного клапана. Необходимость наличия такого устройства обусловлено нормами безопасности. При нагревании вода расширяется. В случае несрабатывания теплового реле может произойти чрезмерный нагрев жидкости в баке и её закипание. Это может привести к взрыву устройства.

Чтобы этого не случилось, устанавливается предохранительный клапан. Устроен он несложно. Внутри металлического корпуса находится пара перпендикулярно расположенных друг к другу цилиндров, один из которых по диаметру больше второго.

Во внутренней части большего по диаметру компонента располагается тарельчатый клапан и пружина, обеспечивающая его прижимание. Меньший по диаметру цилиндр имеет заглушку с наружной стороны. Внутри имеется тарельчатый клапан, имеющий противоположное направления для срабатывания. Пружина в нём более жёсткая.

Принцип действия клапана состоит в следующем:

  1. Когда давление в бойлере меньше, чем в системе подачи, то большой цилиндр обеспечивает беспрепятственное поступление воды в нагреватель.
  2. Клапан закроется, как только давление в котле превысит давление в системе.
  3. Весь бойлер работает в определённом диапазоне давления. В случае аварийного превышения давления, малый клапан откроется. Большинство устройств отрегулировано на срабатывание при показателе в 8 бар.

При установке предохранительного клапана нужно разместить его максимально близко к нагревателю. Рекомендуется между клапаном и котлом поставить манометр для возможности контролировать давление в системе.

Следует соблюсти ряд условий:

  • Диаметр входного канала подачи не должен превышать диаметра трубы с предохранительным клапаном.
  • Отводной канал необходимо вывести в точку слива, которая будет снабжена воронкой и разрывом между ней и трубой от клапана.
  • Отвод аварийной трубы должен обеспечить выход сливаемой жидкости за пределы зоны работы бойлера.
  • После проведения монтажных работ требуется испытание срабатывания клапана при нужном давлении.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Монтажные схемы и решения

После выбора и покупки бойлера, следует правильно подобрать схему подключения.

Один кран с горячей водой.

Для этого его монтаж производится в минимальном расстоянии от смесителя, что сделает минимальными потери температуры.

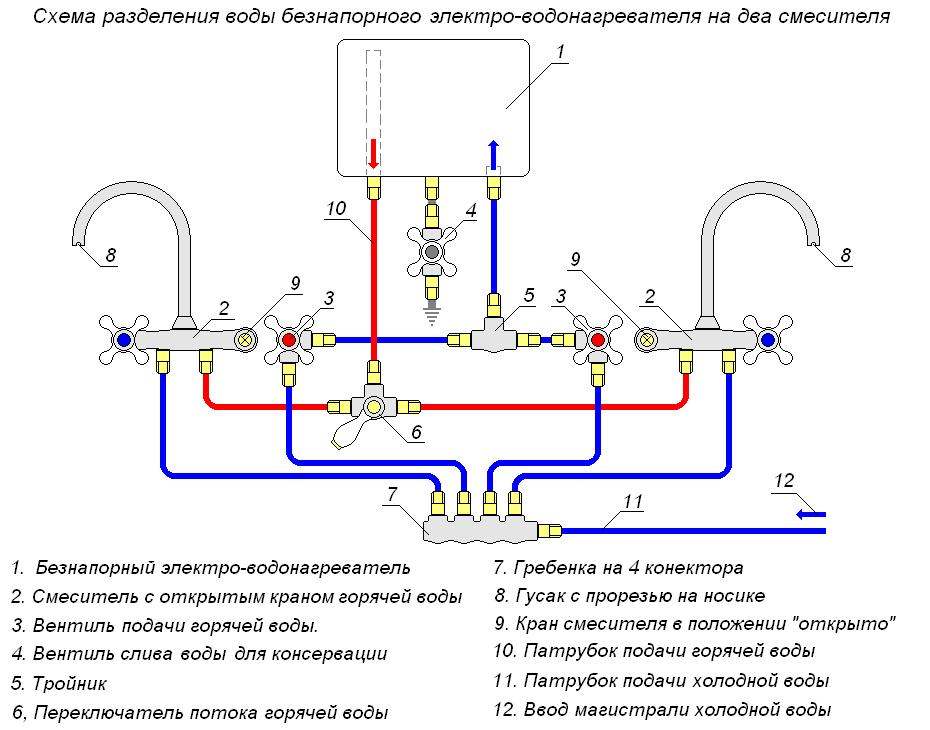

Обеспечивает горячей водой несколько смесителей.

Для этого его крепление производится в оптимальном месте, отвечающем «золотой середине» расстояния между ними. Накопительный бойлер обладает значительным весом, который зависит от объема резервуара и зачастую превосходит 100 кг. Крепление такого прибора производится только на несущую стену с применением надежных анкеров, способных выдержать двойную нагрузку указанного веса. Изготовители зачастую ими комплектуют аппарат при его продаже. От правильно подобранного места и надежности крепления зависит функциональность нагревательного прибора и долговечность его работы.

Подключение водонагревательного бойлера к системе отопления.

В данном случае он заменяет котел. Конечно, такие приборы уступают в мощности и периодически выходят со строя их нагревательные элементы, которые вынуждены работать круглосуточно. Преимуществом такого использования является простота схемы и дешевизна замены нагревательного элемента. Для полноценной работы понадобится водяной насос, желательно использование пластиковых труб и современных радиаторов. В системе необходимо минимизировать объём воды.

Бойлер в частном доме или на даче

Самым популярным вариантом является электрический прибор для нагрева воды.

Разбираясь, как проще накопительный водонагреватель подключить на даче приходим к выводу, что электрический прибор наиболее соответствует данному требованию. Для подключения понадобится его надежно закрепить на стене, подсоединить водопровод и электрическое питание.

На входе устанавливается клапан, предохраняющий прибор от скачков давления в водопроводной системе. Горячая вода подключается напрямую к источникам потребления. Основным преимуществом является малое потребление электроэнергии 1,5 — 2 кВт/час.

Далее идет газовый прибор, который можно использовать для обогрева дома небольшой площади. Перед тем, как подключить газовый бойлер к водопроводу понадобится оборудовать вентиляционную систему, получить специальное разрешение и привлечь специалиста с обслуживающей компании.

Наиболее экономичным вариантом является косвенный обогреватель, который не имеет собственного нагревательного элемента. Его обогрев происходит за счет специального змеевика, через который проходит отопление. В нем будет дольше нагреваться вода, зато бесплатно. Для подключения такого бойлера в частном доме потребуются специальные навыки.

Бойлер в квартире

Такое подключение требует особого внимания. Разбирая, как подключить электрический водонагреватель к водопроводу в квартире необходимо позаботиться о его защите от скачков давления в трубопроводе. Для этого на его входе устанавливается клапан, регулирующий давление.

Схема подключения электрического водонагревателя к водопроводу отличается своей простотой, зависит от внутренней разводки и количества смесителей. К преимуществам таких приборов относится простота монтажных работ и ненадобность специальных разрешений для их эксплуатации.

Заземление

Если подключение бойлера происходит в ванной комнате, то заземлить его можно через систему уравновешивания потенциалов, сокращено СУП. В современных постройках такая система предусмотрена, но вот в ванной необходима система дополнительного уравнивания потенциалов. Суть заключается в том, что все предметы, которые проводят ток, и электрические приборы с помощью проводников подключены к дополнительному проводнику заземления. Это ванная, трубы, стиральная машина, бойлер, система электрического пола, душевая кабина и т. д.

Электросхема СУП следующая: в специальной коробке располагается сборная шина заземления. К этой шине подключены проводники от всех приборов. Это обеспечивает надежную защиту от удара электротоком.

Монтаж и эксплуатация бойлера отопления

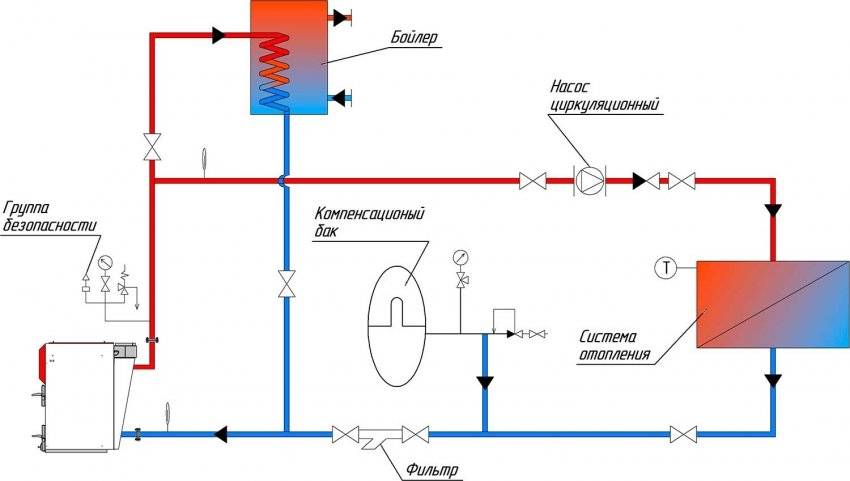

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла

В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

  • Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
  • Большой объем емкости, если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
  • Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

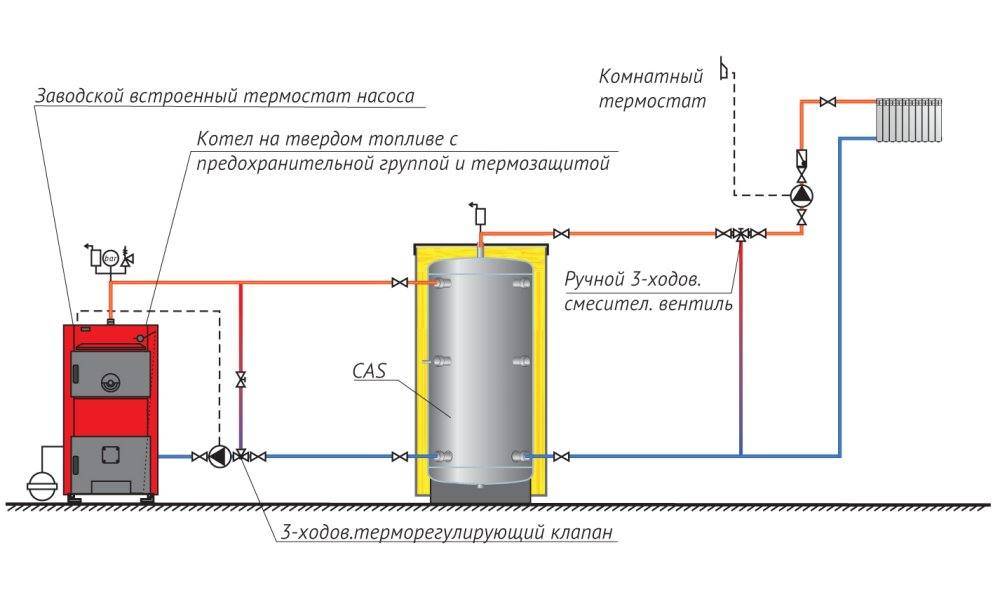

Установка накопительного бака отопления

Установленный бойлер

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

  • Один раз в месяц проверять целостность теплоизоляции конструкции;
  • Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
  • Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

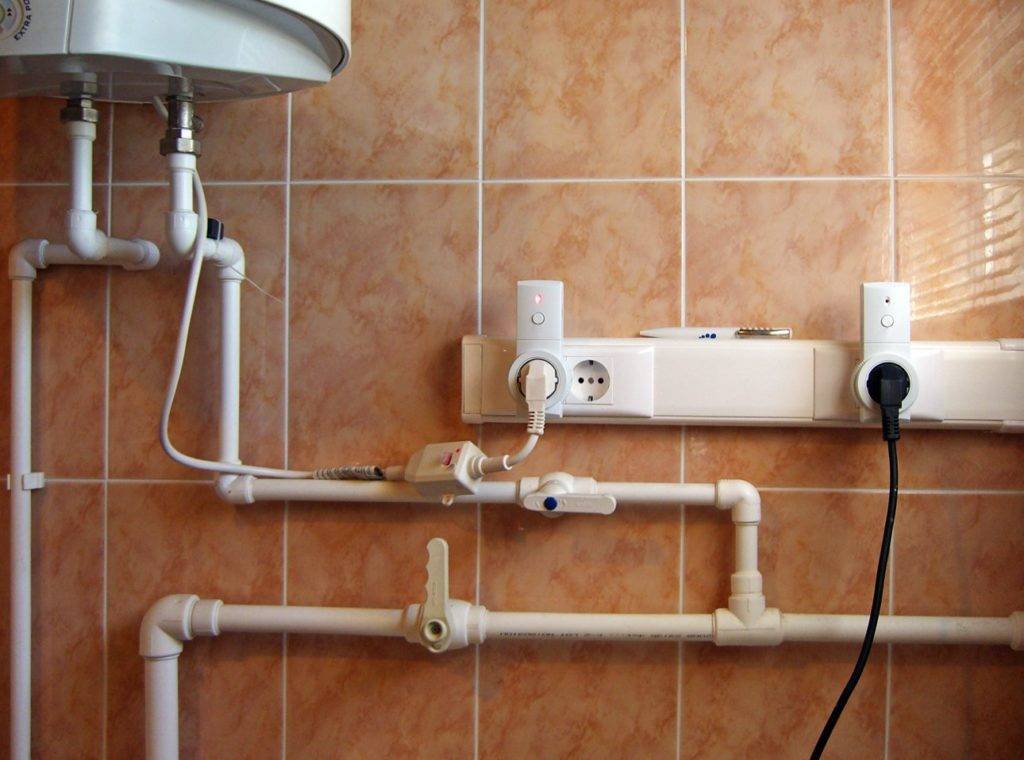

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
