Глубина заложения фундамента: рассчитываем до сантиметра какой глубины должен быть фундамент

Глубина мелкозаглубленного ленточного фундамента –

Фундамент – прочная основа постройки, располагающаяся под землей, а также принимающая нагрузку наземной части здания. Наибольшей популярностью пользуется ленточный фундамент, глубина заложения которого зависит от грунтовых вод и уровня их залегания, подвижности почвы.

Мелкозаглубленный ленточный фундамент

Формируется замкнутым контуром, имеющим основание из железобетона. Укладка производится в траншеи по контуру конструкции, проходя под каждой наружной стеной. Сооружение приобретает хорошую жесткость, прочность. Подходит для постройки монолитного, а также деревянного здания, под бетонные и кирпичные стены хозяйственного или жилого назначения.

Мелкозаглубленный фундамент для дома – наиболее бюджетный и легкий вариант, чем дорогостоящий глубокозаглубленный, в котором глубина его зарывания в грунт превышает допустимые нормативы.

Он представляет собой цельные бетонные полосы, расположенные четко под несущей конструкцией здания, берет на себя нагрузку, получаемую домом, чтобы перераспределить на почву и не создавать эффекта ее уплотнения.

Оптимальным вариантом для ленточного фундамента под дом считается:

  • непучинистая или малоподвижная однородная почва;
  • мелкая глубина грунтовых вод;
  • отдаленность от больших деревьев;
  • неподтапливаемость участка земли, на котором построен дом.

Категорически не рекомендуется закладывать этот вид фундамента в местах залежей торфа, на неоднородном грунте или его стыках, на глинистой почве или песках, насыщенных влагой.

В местах, где грунт слабый, пучинистый, используют свайно-ленточный вид фундамента. Главная его особенность – опора здания на основание по периметру и сцепление с почвой при помощи свай, углубленных ниже, чем уровень промерзания.

Основные величины при расчетах, глубина заложения ленточного фундамента и схема расположения его ориентированы на переносимую домом нагрузку, характеристики грунта, особенности климата. Предварительно можно сделать инженерно-геологическую экспертизу почвы для облегчения процедуры расчета.

Как рассчитать глубину

Закладка делается на меньшую глубину, чем уровень промерзания грунта. В рамках подготовительного этапа создается схема основания, производится расчет его глубины.

Расчет глубины заложения ленточного фундамента проводится с учетом:

  • плотности земельных пород;
  • показателей промерзания почвы;
  • размеров и веса планируемой постройки;
  • глубины грунтовых вод.

Знание данных параметров позволяет грамотно осуществить строительные работы и обеспечить хорошую износостойкость сооружения.

Плотность земельных пород

Особенности почвенного состава влияют на устойчивость и надежность не только основания, но и всего здания:

  • для однородных и плотных земельных пород подходит величина 45 см;
  • если почва подвижная, состоит из глинистых слоев, заливать можно на 70 см;
  • излишне мягкому, пучинистому грунтовому составу подойдет заглубление до пластов твердого слоя при максимально допустимой глубине 2,5 м.

Промерзание почвы

Глубина ее промерзания оказывает влияние на глубину ленточного фундамента в момент произведения расчетов. Он заглубляется на величину, которая равняется половине показателя промерзания почвы.

При промерзании грунта на 1,5 м заглубление составит 0,75 м для слоя средней подвижности. На прочных почвах возможно промерзание вдвое большее – до 3 метров. Если фундамент утепляется, есть возможность слегка отклониться от принятых нормативов.

Грунтовые воды

Когда их уровень находится гораздо ниже, чем промерзает грунт, глубина заложения ленточного основания под здание не будет от него зависеть. Если воды проходят выше уровня промерзания почвы, рекомендуется заглубление, соразмерное величине промерзания.

Габариты строения

Вес планируемого здания оказывает влияние на высоту участка основания, заглубленного в землю. Необходимо проведение расчета возможной нагрузки на почву. Для этого нужно:

Какая должна глубина под газобетон

Глубина ленточного фундамента определяется гидрогеологическими условиями участка, глубиной промерзания в зимнее время, составом слоев грунта и т.д. В зависимости от региона, эти показатели значительно отличаются друг от друга, поскольку во многом они обусловлены климатическими особенностями.

Некоторые данные берутся из таблиц СНиП, другие показатели определяются при непосредственном обследовании участка.

ОБРАТИТЕ ВНИМАНИЕ!
Вес дома из газобетона невелик, поэтому в большинстве случаев глубина погружения составляет 50 см.

Необходимо учитывать, что основным показателем глубины является состав грунта. Если присутствует глина, придется увеличивать глубину заложения, чтобы снизить вертикальные выталкивающие нагрузки и уравновесить их давлением постройки.

Так, для Москвы и области оптимальной глубиной заложения ленты на глинистых грунтах считается 1,6 м.

С шириной ленты дело обстоит сложнее. Принято делать ее на 10 см больше, чем толщина стен. Газобетонные блоки имеют ширину около 30 см, что требует создания ленты шириной 40 см минимум, но на практике этого не делают.

Причина в том, что вес самой ленты тоже имеет значение, превышение нагрузок может привести к просадкам фундамента. Это опасно, так как следствием может стать разрушение дома. Поэтому делают ленту более узкой, около 20 см, но верхнюю часть наращивают для обеспечения гидроизоляции.

Так же, вы можете воспользоваться интернет-калькулятором по расчету.

Формула определения величины

Чтобы верно определить глубину заложения ленты, необходимо сначала рассчитать ГПП на участке. Вычисления совершаются по формуле: Df=k x Dfn, где:

  • Dfn – нормативный показатель ГПП;
  • Df – расчетный показатель ГПП;
  • K – коэффициент, учитывающий влияние отопления.

После произведенных вычислений определяют свойства грунта на месте, где будет расположен фундамент, для чего берут образцы грунта. Данную процедуру лучше доверить профессионалам.

Затем вычисляют, на какой глубине располагаются грунтовые воды. Это совершается при помощи бурения отверстия глубиной до 3 м, куда опускают трубку, которой измеряют уровень жидкости в разное время года. Подобная процедура необходима, чтобы определить, способны ли грунтовые воды подниматься выше 2 м до ГПП.

На основе полученных данных можно вычислить глубину, используя таблицу 2 СНиП 2.02.01-83.

Расчет глубины промерзания

В России для каждой географической местности определены нормативы промерзания, где в зимний сезон температура составляет от 0 до -1 °C. Точкой расчета является среднее значение данных по наблюдениям за несколько лет:

  • Москва и Подмосковье, Санкт-Петербург, Новгород, Тверь, Воронеж – норматив находится в пределах 140-160 см,
  • Кострома, Нижний Новгород, Чебоксары, Саратов, Пенза – 150 см;
  • Минск, Киев, Ростов-на-Дону, Астрахань – 100 см,
  • Великие Луки, Курск, Волгоград, Смоленск, Псков, Харьков – 120 см;
  • Ульяновск, Самаре, Вятка, Казань, Ижевск – 170 см;
  • Восточные и северные области Украины – до 100 см, южные – 60 см, остальные – 80 см.

Для отапливаемых зданий расчетная величина на 10-30% меньше нормативной в зависимости от расположения полов (на грунте, на лагах или балках). Помимо географического положения местности, промерзание определяется уровнем грунтовых вод. Причиной промерзания является повышенная влажность и минусовая температура. Нормативную глубину промерзания определяют по формуле:

H = k*M,

  • K – коэффициент грунта,
  • М – сумма значений среднемесячных температур ниже нуля.

Для глины k равен 0,23, супеси – 0,28, песка – 0,3, крупнообломочных – 0,34. Абсолютные значения отрицательных зимних температур указаны в СНиПе на основания.

Уровень грунтовых вод

Уровень грунтовых вод (УГВ) зависит от типа местности. Так, на ровных участках они распространены по всей площади практически на одинаковой глубине, а в пониженной части местности располагаются ближе к поверхности грунта. Данные об уровне их залегания требуют точной оценки поскольку ими будет определяться глубина котлована под фундамент. Существует два способа определения грунтовых вод:

  1. Анализ уровня воды в колодцах.
  2. Бурение скважин.

Первый метод считается более точным, поскольку в колодцах, вырытых от 5 до 15 м вглубь, статичный уровень воды равен УГВ в этой местности. Второй метод подразумевает бурение скважины 2-2,5 м. Его выполняют при помощи садового бура, а далее наблюдают скопление воды. Если дно остаётся сухим, то воды залегают на большой глубине и не представляют опасности. Самое удачное время для определения УГВ – весна, когда его значение самое высокое. На заболоченных территориях УГВ составляет менее 1 м. Если мелкие впадины залиты водой, то уровень находится выше поверхности грунта. В засушливые периоды он понижается, а в дождливые повышается. Колебания составляют от 0,5-2 м. Если от 3 до 5 м от поверхности грунтовые воды не обнаружены, то определять их залегание не обязательно, поскольку они никак не влияют на строительство фундаментов или погребов.

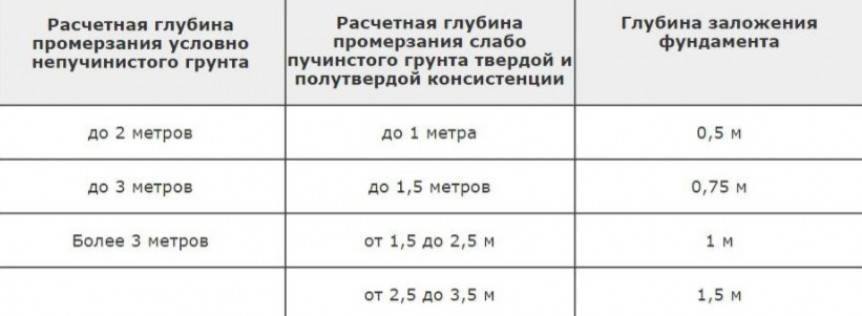

Минимальная глубина

Минимальная величина заложения зависит от вида фундамента и типа грунта. Так для мелкозаглубленного ленточного она определяется степенью промерзания почвы, пучинистостью и УГВ. Чем ближе к поверхности грунтовые воды и больше промерзает грунт, тем сильнее силы пучения, которые воздействуют на конструкцию снизу, сбоку и по касательной. Они выталкивают и сдавливают мелгозаглубленный фундамент. Поэтому существуют различные стандарты заглубления. Минимальная глубина заложения фундамента для двухэтажного дома без подвала не должна быть меньше полуметра от поверхности при условии, если здание расположено не на скальном грунте. В сооружениях с подвалами это значение принимается за 0,5 м относительно пола. На плотных (утрамбованных) грунтах допускается приравнивать глубину заложения к высоте подготовке под полы. В зависимости от степени промерзания грунтов СНиП 2-Б.1-62 проводит следующую градацию рекомендуемых минимумов:

Промерзание условно непучинистых грунтов (расчетная)

Промерзание твердых и полутвердых слабопучинстых грунтов (расчетная)

Глубина

Более 3 м

от 1,5 до 2,5 м

1 м

от 2,5 до 3,5 м

1,5 м

до 3 метров

до 1,5 метров

0,75 м

До 2 м

до 1 метра

0,5 м

Основные этапы расчета

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом требует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

  • нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
  • выбор размеров опоры;
  • корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка строения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

  • длительная;
  • кратковременная;
  • особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

  • Н — несущая способность, зависит от размеров основания;
  • к — коэффициент расчета надежности, постоянно равен 1,2;
  • Р — нагрузка дома, посчитанная сбором усилий;
  • d — табличный коэффициент, зависит от вида почвы и типа строения;
  • R — сопротивление грунта, принимается по таблице.

Факторы, влияющие на глубину закладки фундамента

Когда проектируется ленточный фундамент, глубина заложения играет основополагающую роль, поэтому параметр нужно просчитывать с особой тщательностью. Чем выше будет находиться подошва основания, тем меньшими будут затраты за счет уменьшения объемов бетонного раствора для заливки. Но экономия на качестве недопустима, поэтому учитывать нужно все.

Просчитывая, на какую глубину делать ленточный фундамент, берут во внимание такие основные факторы: граница промерзания почвы, близость прохождения грунтовых вод, точно определенный тип грунта на участке. Также желательно учитывать класс строения, планируемый срок службы, чувствительность конструкции здания к воздействию неравномерных осадок, общий рельеф участка

Типы грунта по воздействию на прочность фундамента:

  • Гравелистные пески средней/большой крупности, крупнообломочные породы с примесями песка, скальные почвы
  • Пылеватые, мелкие пески
  • Разного типа супеси
  • Глины и суглинки, крупнообломочные породы с примесями глинистого заполнителя

Даже при условии заглубления фундамента существенно ниже уровня промерзания защита от воздействия пучения почвы при морозе не гарантирована. Если промерзающий слой не давит на подошву основания, он может воздействовать на стены, что учитывает расчет глубины заложения.

Способы уменьшения воздействия промерзающего грунта на конструкцию:

  • Создание скользящего слоя по боковой поверхности фундамента из материала с минимальным коэффициентом трения
  • Заливка основания в трапециевидной форме с выполнением сужения кверху
  • Защита грунта возле фундамента экранами и системами против переувлажнения
  • Засыпка пазух конструкции фундамента непучинистой почвой

Задумываясь о том, какой глубины должен быть ленточный фундамент, в качестве основной задачи следует выделять определение оптимальной глубины, где несущий слой грунта с подстилающими слоями сможет дать равномерную осадку здания, которая не превысит допустимые показатели.

https://youtube.com/watch?v=KfuZJmkqwDI

Виды и строение фундаментов.

Ошибочно мнение, что чем ниже глубина заложение фундамента в подверженных пучению почвах, тем  надёжным он является и обеспечивает строению высокую устойчивость. Да,  он лежит ниже границы промерзания и выталкивающие силы   на него не действуют, но касательные силы запросто подымут всю конструкцию фундамента заодно с промёрзшей почвой. Эти силы  разорвут его, образовав верхнюю и нижнюю части, особенно если строение лёгкое и фундамент не монолитный и без армирующего каркаса. Что бы этого не произошло, фундамент следует закладывать ниже  глубины промерзания грунта с уширенной подошвой в виде анкера. Для большей жёсткости в тело фундамента закладывают каркас из арматуры. Если фундамент из камней или кирпича и без арматуры, то тогда его делают в виде трапеции с суженными телом фундамента вверху. Такая конфигурация, с  обязательно сглаженной поверхностью, не подвергается действию выталкивающих сил в пучинистых почвах, (рис. 2). Для снижения действия касательных сил используют скользящие материалы, которыми покрывают стенки фундамента, например полиэтиленовая плёнка, битум.

Если грунт неподвижен, т.е. не подвержен пучению, в малоэтажном  строительстве целесообразно применять простейшие фундаменты на песчаной подушке, (рис. 3).  В таких конструкциях  верхнюю часть можно выполнять  из  неорганического материала — щебень, бетон, кирпич, камень,  а нижняя, основание, из  крупнозернистого песка. Фундаменты такого типа довольно надёжны и долговечны при условии, что  будут защищены от  дождевых и паводковых вод. Их можно применять для любых типов  зданий малой этажности и  с любой глубиной промерзания грунтов. Уровень грунтовых вод (УГВ) должен быть не выше границы промерзания грунта. Если  вода поднимется выше этой отметки, то грунт станет пучинным, а фундамент подвижным, что повлечёт за собой разрушение целостности стен строения.

В грунтах, подверженных пучению, фундаменты проектируют с учётом действия выталкивающих касательных сил морозного пучения. На (рис.  2)   приведены виды конструкций, которые делать можно в грунтах с неглубоким  промерзанием  и при отсутствии  воды в траншеях и ямах в момент выполнения  работ.

Для конструкций с глубиной заложения фундамента  более 1 м применение ленточного вида (если конечно не строите подвальную часть) экономически не выгодно. Здесь рекомендуется применять столбы фундамента из  монолитного железобетона, металлических  или  асбестоцементных   труб, (рис. 4). Если в яме отсутствует грунтовая вода, то на дно укладывают  монолитный бетон в виде плиты непосредственно перед установкой столбов, при этом концы столбов должны иметь выпуски арматуры, которые будут утапливаться в бетон. Если УГВ выше  нижней части  фундамента, то его монтаж выполняют столбами, которые заранее  изготовлены  вместе с  плитой опоры, рисунок 5.

Уровень грунтовой воды определить можно так: рядом с местом строительства осенью или в начале зимы бурят скважину и по глубине стоящей  воды определяют УГВ.

Рекомендации для различных фундаментов

Отдельные виды фундаментных конструкций имеют определенные отличительные характеристики и конструктивные особенности. При этом существуют общие для всех типов рекомендации, позволяющие правильно рассчитать глубину заложения фундамента для одноэтажного или двухэтажного дома, различного рода построек подсобного и хозяйственного назначения. Они сводятся к следующему:

  • величина заглубления фундамента не может быть менее 50 см, за исключением тех случаев, когда основанием выступает скалистый грунт;
  • при расположении нескольких зданий друг возле друга глубина заложения их фундаментов должна быть одинакова. Это необходимо для обеспечения устойчивости строений;
  • заглублять фундамент в несущий слой грунта необходимо минимум на 10-20 см, чтобы нагрузка от конструкции полноценно передавалась твердой почве;
  • если позволяют условия, то фундамент целесообразно закладывать над водоносным слоем. Благодаря этому можно обойтись без устройства дренажной системы;
  • нижнюю часть фундамента целесообразно опускать примерно на 1/5 ниже слоя промерзания, что позволяет предотвратить разрушительное действие пучения и избежать неравномерной усадки строения.

Не стоит углубляться слишком сильно, поскольку особого преимущества в плане надежности это не даст, зато расходы существенно увеличатся.

Ленточный фундамент

Ориентирован в первую очередь на строения, возводимые на однородных слабопучинистых грунтовых основаниях. Мало подходят для глины и насыщенных влагой грунтов с неоднородной структурой.

Базовые параметры, на которые ориентируются при определении глубины ленточного фундамента, следующие:

  • величина промерзающего слоя;
  • уровень залегания подземных вод;
  • насыщенность почвы влагой.

Чем глубже промерзает грунт, и чем ближе к его верху водоносный слой, тем больше вероятности вспучивания земли в период отрицательных температур. Для защиты от этого явления прибегают к заглублению фундаментных конструкций. В нижерасположенную таблицу приведены ориентировочные цифры для разных видов почв.

ГрунтВеличина заглубления, см
Слабопучинистый50-60
Средне- и сильнопучинистый75-150
Залегающий в северных регионах180-200

Углубляться существенно ниже 200-сантиметровой отметки экономически нецелесообразно.

Столбчатый фундамент

Пригоден главным образом для нетяжелых и невысоких зданий. Состоит из группы железобетонных опор, устанавливаемых в местах стыка стен, в том числе внутренних с капитальными. Между собой оголовки колонн соединяются посредством железобетонного ростверка. Нижняя часть опор погружается в подушку из песчано-гравийно-гравийной смеси.

Фундамент данного типа отличается невысокой стоимостью и простотой обустройства. Кроме того, он подходит для эксплуатации в местностях с проблемными грунтами.

Закладка колонн осуществляется на 20-30-сантиметровом удалении от отметки промерзания. На стабильных грунтах высота опор для одноэтажных зданий составляет в среднем 80 см.

Плитный фундамент

Обладает отличными прочностными характеристиками, надежен, не теряет своих свойств на протяжении длительного времени эксплуатации. Однако закладка сопряжена с затратами большого количества денежных средств и привлечением значительных трудовых ресурсов

Основное преимущество плит состоит в том, что они снижают давление, создаваемое зданием на грунтовое основание, что особенно важно, когда оно слабое

Плитное основание подразделяется на мелкозаглубленное (20-50-сантиметровое расстояние) и глубокозаглубленное (до 100-сантиметровой отметки). Заранее в любом случае подготавливается подушка из песчано-гравийной смеси.

Таким образом, принятие решения относительно того, сколь глубоко должен погружаться фундамент, требует комплексного подхода и учета разносторонних климато-геологических факторов.

Глубина заложения фундамента

Для правильного расчета фундамента следует сначала изучить структуру грунта на участке, глубину промерзания грунта и уровень грунтовых вод. Учитывая все факторы можно выбрать оптимальную глубину заложения фундамента.

Глубина заложения фундамента и тип грунта

Фундамент будет крепким, если основанием служит однородный грунт.
Такой грунт равномерно осаживается и фундамент не перекосит и не треснет. Глубина заложения фундамента зависит также от типа грунта. Рассмотрим виды грунтов: скальный, хрящевый, песчаный и супесь, глинистый и суглинок.

Скальный грунт позволяет закладывать фундамент строения на поверхности, сняв тонкий плодородный слой почвы.

Хрящевый грунт состоит из гравия, хряща, крупных камней. Фундамент на таком грунте закладывают на глубине не менее 500 мм. Глубина заложения фундамента определяется нагрузкой строения и уровнем грунтовых вод, от глубины промерзания грунта она не зависит.

Песчаный грунт хорошо пропускает воду, поэтому вода не застаивается вблизи поверхности даже при высоком залегании грунтовых вод. Незначительное промерзание песчаного грунта и упомянутый фактор позволяют закладывать фундамент на глубину 500-700 мм. Если песчаный грунт мелкозернистый или пылевидный и грунтовые воды располагаются высоко, то такой грунт может значительно промерзать и тогда глубина заложения фундамента увеличивается до глубины промерзания грунта.

Стоит учитывать, что песчаный грунт сильно уплотняется под нагрузкой и тяжелое строение может сильно осесть, поэтому советуем делать высокий цоколь. Аналогичные рекомендации подходят и для глиняно-песчаного грунта – супеси, содержащего 3-10% глины, но рекомендуемая глубина заложения фундамента опускается до 700-1000 мм.

Фундамент на глинистом грунте закладывают чуть ниже глубины промерзания грунта

Это особенно важно при высоком уровне грунтовых вод. Глинистый грунт имеет способность сжиматься под нагрузкой и вспучиваться при замерзании, как бы выталкивая фундамент на поверхность

Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту. Фундамент на суглинке также закладывают ниже глубины промерзания грунта. Суглинок содержит песок и не менее 10-30% глины.

Уровень грунтовых вод и глубина заложения фундамента

Положение уровня грунтовых вод влияет на глубину заложения фундамента следующим образом:

Если грунтовые воды залегают глубоко, более чем на 2000 мм ниже глубины промерзания грунта, то фундамент можно закладывать на глубину 500 мм и ниже.

Если грунтовые воды залегают не так глубоко, но ниже глубины промерзания грунта, то либо фундамент закладывают на глубину промерзания грунта, либо от глубины промерзания грунта до дна фундамента кладут гравийно-песчаную подушку (хорошо ее утрамбовывают), а фундамент закладывают на глубину 500 мм и ниже.

Если же грунтовые воды доходят до уровня промерзания грунта, то глубина заложения фундамента должна быть ниже глубины промерзания грунта не менее, чем на 100 мм.

При высоком расположении грунтовых вод фундамент закладывают ниже глубины промерзания грунта, за исключением наличия песчаного грунта и круглогодичного отапливания строения.

Оптимальная глубина заложения фундамента

Оптимальная глубина заложения фундамента выбирается следующим образом. Если грунт под домом пучинистый, то фундамент нужно закладывать ниже точки промерзания грунта, в Средней полосе России на глубине 1500 мм (глубина промерзания грунта около 1200-1400 мм). К югу и западу страны глубина промерзания грунта уменьшается, а к северу и востоку увеличивается. В каждом районе путем многолетних наблюдений специалисты установили глубину промерзания грунта, которую можно узнать в местной строительной или проектной организации. Если в доме живут всю зиму, то можно не учитывать этот фактор и закладывать фундамент выше.

Основанием фундамента должен быть плотный, хорошо слежавшийся грунт, поэтому фундамент закладывают ниже 500 мм. Слой рыхлого грунта снимается, дно выравнивается горизонтально, делается песчаная подушка высотой 150 мм, которая хорошо трамбуется.

Фундамент под внутренние капитальные стены закладывают на глубине 500 мм.

Что такое глубина заложения фундамента

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Фундаменты мелкого заложения, сплошные плиты

Фундаменты мелкого заложения применяют для зданий 2 и 3 категорий когда глубина промерзания низкая и заглублять подошву настолько экономически не целесообразно. Второй вариант — глубина сезонного промерзания ниже уровня грунтовых вод.

При этом, геология грунтов на участке должна позволять по природной несущей способности возводить мелко заглублённый фундамент.

Обустройство фундамента сплошной плиты по СП 50-101-2004.

Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.

Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.

Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.

Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.

Расчёт проводится по положениям СП 50-101-2004, сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.

Плитное основание

Цельная железобетонная плита отличается повышенным запасом прочности, высоким уровнем надежности и длительным периодом эксплуатации. Однако она требует повышенных трудовых и денежных затрат на ее сооружение. Плитный фундамент снижает воздействие массы здания на грунт и популярен на слабых почвах.

Уровень заглубления монолитной плиты из армированного бетона различный:

  • мелкозаглубленная плита закладывается на предварительно уплотненную гравийно-песчаную подушку на глубину 0,2–0,5 м;
  • расстояние от нулевой отметки до нижнего края глубокозаглубленной фундаментной плиты может достигать одного метра.

Уменьшаем глубину фундамента

С целью снижения затрат на создание ленточного фундамента, проводят мероприятия которые направлены на уменьшение заложения основы

С целью снижения затрат на создание ленточного фундамента, проводят мероприятия которые направлены на уменьшение заложения основы.

  1. Заменяют пучинистую почву на непучинистую. Для начала необходимо вырыть котлован ниже уровня промерзания почвы, который превышает проектные размеры основы. Далее засыпают все песком и утрамбовывают. Песок обладает хорошей несущей способностью и не позволяет влаге просачиваться.
  2. Установка отмосток. Защита от промерзания и переувлажнения. Отмостка – это площадка выполнена из бетона с уклоном на 10o. Размер отмосток зависит от типа почвы и от свеса кровли. Просадочные грунты предполагают использование площадки шириной в один метр.
  3. Чтобы понизить уровень грунтовых вод, строительную площадку оснащают кюветами. Установка действует по принципу водоотвода. Если участок постоянно находится под влиянием вод его оснащают основательной дренажной системой.
  4. Для защиты почвы от промерзания под отмостку основы укладывают пенополистирольные плиты.
  5. Основа небольшого деревянного дома может заглубляться на промерзающий уровень небольшой глубины. Фундамент должен быть хорошо армирован и не доставать до подземных вод.

Основание обязательно нужно подсыпать с помощью песка или гравия. От того какую подсыпку используете, зависит выравнивание неравномерной почвы и распределение нагрузки, что предотвращает перекос здания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
