Разновидности монолитного фундамента + пример возведения железобетонной плиты своими руками

Расчет параметров плитного фундамента

Монолитный плитный фундамент по-другому называют плавающим. Это объясняется свойствами плиты «плавать» при сезонных подвижках грунта. Однако чтобы обеспечить подобные характеристики, необходимо точно рассчитать параметры плитного фундамента. При этом следует учитывать различные факторы.

Выполняя расчет толщины бетонного основания, во внимание принимают следующие значения:

  • Расстояние между верхним и нижним рядами арматурного каркаса.
  • Толщина бетонной заливки под каркасом и над ним.
  • Диаметр прутьев арматуры.

В большинстве случаев при сложении этих значений получается, что высота плиты составляет примерно 30 см. Полученный результат можно учитывать при строительстве монолитного плитного основания на твердом и устойчивом грунте.

Выполняя расчет, следует учитывать материал, из которого будет возведено основное строение и количество этажей. Например, к полученным значения следует добавить 5-6 см, если стены дома будут кирпичными. Кроме того при наличии второго этажа в кирпичном доме фундаментная плита увеличивается еще на 40 см.

При расчетах глубины котлована за основу берут высоту плиты и добавляют к этому толщину дренажного слоя в 30 см и песчаной подушки высотой 20 см. В результате получается, что к общей высоте плиты добавляется 50-60 см.

Основываясь на общей высоте монолитной плиты, можно рассчитать требуемое количество бетона, общую длину арматуры и нагрузку от основания на грунт.

Что такое монолитный фундамент

Монолитный фундамент здания представляет собой основание, при изготовлении которого используются арматура и бетонная смесь. Первый компонент необходим для равномерного распределения нагрузки, а второе составляющее является связующей основой. Такая конструкция подходит для любого типа грунта, но особенно практичен монолитный фундамент на пучинистой, просадочной почве.

Подготовленный плитный монолитный фундамент обеспечивает надежность здания

Основания монолитной конструкции практичны, отличаются надёжностью и представляют собой цельную конструкцию. Все характеристики готового монолитного фундамента зависят от качества используемых при изготовлении материалов, точности расчёта, особенностей здания.

Особенности фундамента монолитного типа

Монолитное основание может быть нескольких типов, но в каждом случае используется сочетание металлической арматуры и бетона. Преимущества и недостатки подобных сооружений определяются путём тщательного изучения схемы устройства, главных конструктивных деталей.

Схема устройства позволяет узнать особенности каждого вида монолитного основания

Железобетонная монолитная основа обладает рядом свойств, которые делают её оптимальной для грунта любого типа. Преимущества фундамента дополнены следующими качествами:

  • минимальное количество земляных работ, так как фундамент нужно углублять всего на 2/3 его толщины;
  • эксплуатационный ресурс плиты, обустроенной правильно, составляет около 150 лет;
  • высокая несущая способность, оптимальная для строительства двухэтажных жилых домов большой площади;
  • равномерная осадка монолитной конструкции на пучинистых грунтах.

Преимущества монолитной основы для здания разнообразны, но конструкция имеет и недостатки. Главный минус заключается в высокой стоимости строительства такого фундамента. Обусловлено это большим объёмом бетона, арматуры. Это характерно для монолитной основы в виде плиты. Иные варианты, например, ленточный, требуют меньшего количества бетона, но более точного расчёта.

Ленточный вариант не требует большого расхода материалов, но важен тщательный расчет

Проектирование цокольного этажа или подвального помещения для здания с монолитным фундаментом отличается сложностью. При этом плитный вариант позволяет создать цокольный этаж, в котором плита будет половым перекрытием. Поэтому, несмотря на высокую стоимость возведения, монолитный фундамент востребован, практичен, долговечен и выдерживает большие нагрузки.

Пошаговая инструкция по обустройству фундамента на плите

Предложенная пошаговая инструкция предусматривает создание плиты фундамента без использования каких-либо ЖБИ. Это исключает применение подъемной техники, позволяя все сделать самому. Для работ стоит привлечь пару-тройку помощников, но все можно выполнить и в одиночку. Технология предельна проста.

Такие работы делаются в шесть этапов:

  1. Разметка и выемка грунта. Много грунта вынимать под плитный фундамент не потребуется. Достаточно будет срезать дерн и углубиться на 20–30 см. Вырываемый котлован предназначен для подушки из песка и выравнивания площади под заливку бетонного раствора. Со схемой разметки все еще проще. Форма у монолитной плиты – банальный прямоугольник размерами с дом. Для его обозначения на земле требуется лишь четыре колышка и бечевка.

  2. Насыпка песчаной либо песчано-гравийной подушки. По правилам подушка под фундамент делается из отдельных слоев песка и гравия. Причем нижней должна идти именно песчаная прослойка. Это снижает риск поднятия грунтовой влаги к бетону. В самом низу и между слоями не обязательно, но рекомендуется укладывать геотекстиль. Благодаря этому не будет происходить взаимного смешивания грунта, песка и щебенки.

  3. Устройство опалубки и прокладка коммуникаций. Опалубка делается по периметру из досок толщиной 20–40 мм либо специальной опалубочной фанеры с ламинацией. Первый вариант дешевле. Второй часто применяется строительными бригадами, которые эти ДСП потом используют повторно. Общая схема опалубки предельно проста – щиты вокруг котлована и подпорки с внешней стороны.

  4. Выкладка рулонной гидроизоляции (рубероида). Укладка листов гидроизоляции производится внахлест и с выпуском по бокам, чтобы плита железобетона в итоге осталась открытой только сверху. Нередко стандартный пирог дополняется слоем бетонной подготовки (стяжки). Это обычный раствор без армирования толщиной в 10–15 см. Он предназначен исключительно для выравнивания дна котлована и исключения порывов рубероида щебнем.

  5. Монтаж арматуры. Армирующий каркас выполняется из стальных прутков диаметром 14–16 мм в два слоя с квадратными ячейками размером 20–25 см и поперечными перемычками. Скрепление арматуры производится электросваркой либо перевязочной проволокой.

    Толщина в один этаж обычно равна 250–300 мм. Больше делать его не рекомендуется из-за увеличения нагрузок на грунт. Если фундаментная плита заливается для гаража или иной легкой надворной постройки, то можно обойтись и 100–150 мм с одним армирующим слоем. В большинстве случаев такой толщины хватает с лихвой. Но если все решено выполнять грамотно, то нужен проект с расчетами всех нагрузок и других параметров.

  6. Заливка бетона. Далее уложенная арматура заливается бетонным раствором с маркой не ниже М-300 и F более 200. Выдерживаться после заливки плиточный фундамент по строительным нормам и инструкциям должен не менее месяца. Бетону необходимо схватиться и упрочиться, процесс этот небыстр. Только потом на нем можно будет ставить стены дома.

Свайно-забивной фундамент

Для обустройства точечного фундаментного можно использовать технологию забивки свай в грунт. К наиболее экономичным вариантам относится установка свай из асбестовых труб, которые затем заполняются бетонным раствором минимум на 1/3 высоты. Такой фундамент подойдет так — же для достаточно легких строений. Пошаговая инструкция по обустройству столбчатого фундамента из асбестовых труб — здесь.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Мощный точечный фундамент можно создать из готовых железобетонных свай, на нем допускается возводить постройки в два — три этажа. Но обустройство такого основания финансово затратное мероприятие – сваи из железобетона достаточно дорого стоят, требуют применения механизмов или спецтехники для погрузочно-разгрузочных работ и установки.

Забивные сваи устанавливаются по наружным углам будущей бани, в местах стыков внутренних перегородок, под косяками дверных проемов, по линиям стен с шагом не более 2 метров. Под каждую сваю бурится или выкапывается отверстие заданной глубины, на дне утрамбовывается песчаная подушка. Сваи устанавливаются в отверстия строго вертикально и бетонируются снаружи.

К преимуществам свайно-забивных фундаментов относится относительно небольшой объем земляных работ и высокая скорость обустройства. Данный вид фундамента подходит для любых грунтов, включая подвижные.

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

Характеристики бетона

  • Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
  • Подвижность смеси – П-3.
  • Морозостойкость – выше F
  • Водонепроницаемость – не ниже W

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

Что такое монолитная плита

Монолитный фундамент представляет собой сплошную железобетонную плиту, на которой строится дом. Она не создает значительной нагрузки на грунт, так как из-за большой площади удельное давление относительно невысокое.

Бетонная подушка вместе с домом свободно перемещается на поверхности грунта при его подвижках, жесткости плиты вполне хватает для обеспечения ровного и надежного основания постройки.

При строительстве выкапывают небольшой котлован — в большинстве случает просто удаляют верхний слой почвы. Затем создают слой песчаной засыпки, выравнивают и уплотняют ее, укладывают слой геотекстиля.

Поверх кладут утеплитель (в основном, специализированный пенополистирол), устанавливают опалубку и арматурный каркас. После этого заливают бетон и выдерживают плиту до набора технологической прочности.

В результате образуется прочное, утепленное основание, готовое к принятию нагрузок от постройки и устойчивое к воздействиям грунта.

Достоинства и недостатки

К достоинствам монолитного основания относят:

  • Возможность строить дома на слабонесущих, пучинистых или обводненных грунтах.
  • Высокая несущая способность плиты позволяет строить достаточно крупные и тяжелые здания.
  • При правильном армировании плита способна противостоять всем воздействиям, которые могут возникать и исчезать внезапно. Все подвижки грунта воспринимаются достаточно легко, плита «плавает» на поверхности почвы словно плот.
  • Конструкция плиты проста, что позволяет избегать серьезных ошибок при строительстве.
  • Создание плиты сразу образует пол 1 этажа, что существенно упрощает дальнейшие работы.

Приверженцы этой технологии утверждают, что недостатков у монолитного фундамента нет.

Это не совсем верно:

  • Плита не позволяет иметь подвальное помещение.
  • Возможность ремонта основания практически отсутствует.
  • Расход строительных материалов и объемы земляных работ весьма высоки.
  • Стоимость такого фундамента весьма высока, что является дним из основных ограничивающих факторов.

Недостатки не слишком принципиальные, поскольку условия, в которых используется монолитная плита, чаще всего не годятся для альтернативных вариантов.

Разновидности

Существует несколько разновидностей плитного основания:

  • Сборная плита. Состоит из готовых Ж/Б плит, уложенных на подготовленную площадку.
  • Монолитная плита, которую заливают прямо на площадке.

По типу конструкции различают:

  • Сплошная плита. Используется для построек относительно легких и небольших.
  • Ребристая плита. Подошва такого основания имеет ребра жесткости, которые прочно закрепляют опорную конструкцию в грунте, не позволяя перемещаться по горизонтали. Кроме того, наличие ребер способствует более равномерному распределению нагрузок от веса постройки.
  • Коробка. Тип плиты, в которой пол первого этажа представляет собой отдельное перекрытие, а поверхность плиты образует цокольное помещение.

ОБРАТИТЕ ВНИМАНИЕ! Плитные основания не популярны в нашей стране из-за больших расходов на строительство, поэтому конструкционные вопросы пока отработаны слабо

Подходящие условия

Плитный фундамент предназначен для использования в регионах с неустойчивыми, пучинистыми или обводненными грунтами.

Обычно он является альтернативой свайному фундаменту, когда нет возможности доставить или использовать спецтехнику.

Как вариант, плитные основания применяются при слишком глубоком залегании плотных слоев грунта, когда длины свай не хватает.

Порядок подготовки под заливку

Подготовка под монолитную плиту

Для получения ровной четырехугольной плиты выполняют операции в следующем порядке:

  • Планируем участок. Верхний плодородный слой необходимо снять, грунт под ним не рыхлят, только делают горизонтальную плоскость по водяному уровню. Площадка размечается с учетом того, что полученное углубление должно быть удобно для установки опалубки. Излишне выбранный грунт увеличивает работу по обратной засыпке своими же руками. Исключение составляет создание дренажной системы. Расстояние от будущей границы стен увеличивают на 1 м.
  • Для препятствия заиливания материалов подушки, которое повышает вспучиваемость там, где ее не должно быть, котлован выстилают геотекстилем. Материал сразу укрывается 10 см песка. Для окончательной усадки (без трамбовки) сыпучий материал выдерживают 2-3 дня.
  • Коммуникации, трубопроводы, гильзы под кабель и другие технологические каналы прокладывают сразу.
  • Толщина насыпаемого слоя песка, щебня, песчано-гравийной смеси зависит от веса здания. При отсутствии других условий, колеблется в пределах 0,1÷0,3 м. Плотность 1,6 т/м³ (в сухом состоянии).

  • Чтобы получились ребро жесткости под несущую стену, надо делать своими руками специальную опалубку. Она устанавливается на первый слой песка толщиной 10 см. Все полости снаружи заполняются, уплотняются по той же технологии, что и обычная подушка.
  • Изоляция от влаги. Получившаяся поверхность, тщательно выстилается рулонными гидроизоляционными материалами внахлест. Шов спаивается горелкой/паяльной лампой. Выпуск по каждому краю от 0,5 до 1 м делают для подворачивания цельного гидроизоляционного покрытия на восходящую наружную плоскость.

Теплоизоляция

Условия климата или решение хозяина дома о необходимости снижения потери тепла через фундамент, добавляют еще один слой – полимерный теплоизолятор. Закладывать его можно на подушку для полного разделения сильно промерзающей почвы и здания. Другой вариант – утеплять внутри (поверху) под стяжку. Актуально для помещений, в которых находятся люди.

Уменьшить отдачу тепла можно нанесением утеплителя по боковым наружным поверхностям фундамента. Закрыть от внешних воздействий облицовкой или штукатуркой. Посмотрите видео, как теплоизолировать монолитную плиту.

Дополнительно уменьшить действие сил пучения на конструкции в морозном климате можно, сделав своими руками горизонтальный слой из теплоизоляционных плит от стены в сторону на 10 м, который защищается сверху отмосткой.

В ассортименте изоляционных материалов выбирают плотный полимер, с устойчивостью к влаге и разложению. Например, определенную марку пенопласта или экструдированного пенополистирола.

Толщина достаточна в пределах 5 ÷ 10 см.

Армирование

При проектировании дома, рассчитывают деформирующие нагрузки, которым ему придется противостоять. Прочность на растяжение монолитной бетонной конструкции придает арматурный каркас.

Материал армирования

Армирование монолитной плиты

В зависимости от общего веса дома, толщина фундамента будет составлять 0,2-0,4 м. Прут с периодическим профилем берем Ø 12 мм и больше.

Там, где предусмотрены сварные соединения (могут быть закладные, анкеры, плоские стальные полосы для сопрягаемых конструкций, стен) используют марку арматуры «Свариваемая». Для увязывания своими руками марка и материал (композит, сталь) не являются принципиальными.

Способ сборки

Пруты собираются в сетку с ячейкой 25 см, если другое расстояние не предусмотрено проектом. На высоту монолита до 0,4 м необходимо 2 сетки. Соединение по вертикали делают нарезанными по образцу фрагментами арматуры длиной 100-150 мм.

Собранную плеть выставляют своими руками на подготовленное основание при помощи скоб с просветом между ними 2 м. Разделение с песчаной кромкой дает подкладка из пластика. Контроль горизонтальности проводится уровнем. Конструкция должна быть жестко зафиксирована и не сместиться переменными нагрузками во время заливки.

Выбор теплого пола в бане

Выбор теплого пола в бане – решение ответственное, чтобы теплый пол прослужил гарантированно долго, провели анализ рынка данной продукции. Выбрана современная шведская аппаратура терморегулирования и немецкая система теплого пола, подходящая по соотношению «цена – качество»: — 3 кабельные системы теплого пола для предбанника, мойки и парной мощностью 1520, 600 и 513 ватт, — 2 мата для лежака и стенки в мойке — 120, 160 ватт; — Два вида терморегуляторов со встроенным «воздушным» датчиком, — Электронный терморегулятор с ручным режимом и автоматическим на неделю по 6 час. Зонам в сутки, управление сенсорное.

Монтаж теплого пола в бане. Монтажная лента закреплена на арматурной сетке. Крепление кабеля выполнено обрезками медной проволоки.

Этапы строительства железобетонной плиты

Процесс строительства монолитного фундамента куда более прост, чем сооружение сборных. Но есть важный момент: все используемые материалы должны быть самого высокого качества, ведь к монолитному фундаменту предъявляются более серьезные требования. Но при этом привлечения строительной техники не нужно!

Этап I. Подготовка участка

Первым делом нужно хорошо расчистить участок: убрать верхний слой грунта с растительностью, для чего можно нанять бульдозер.

Толщина такого фундамента, а вернее, именно монолитной плиты, может варьироваться от 15 до 40 см. Это зависит от характеристики грунта, веса будущей бани и того, чем она будет наполнена.

Этап II. Рытье котлована

Обычно котлован для такого фундамента роется на глубину 1,5 метра, оттуда вытаскивается глина и заменяется на гравий или песок. Выравнивать поверхность следует по строительному уровню – ни о каких уклонах и речи быть не может, иначе деформации и полного разрушения будущего фундамента не избежать.

Этап III. Монтаж опалубки

Иногда такие фундаменты строятся из готовых монолитных железобетонных плит, которые можно увидеть во время стройки в панельном доме. У них уже четко рассчитанное качество, однако для их монтажа придется вызывать кран и все равно делать поверх всего бетонированную стяжку. И такая конструкция окажется уже не такой жесткой, как абсолютно монолитная плита.

А для строящегося своими руками первоначально нужна опалубка. Для нее понадобятся доски толщиной не менее 25 мм плюс укосы. Саму опалубку ставить нужно с опорками – причем желательно изначально проверить жесткость всей конструкции. Это сделать можно элементарным ударом ногой – если опалубка сломается, то лучше на этом этапе, а не во время бетонирования.

Этап IV. Утепление и гидроизоляция

Итак, далее сооружается система дренажа. Кладется гидроизоляция и, по необходимости, утепление.

Здесь стоит упомянуть о шведской технологии строительства такого фундамента – она предполагает использование современных тепло- и гидроизоляционных материалов. Называется такое основание утепленной плитой, которая обладает потрясающими энергосберегающими свойствами при малых сроках строительства и небольших затратах. Для русской бани – самое то!

Этап V. Армирование

Следующим шагом монтируется арматура. Иногда на специальную сетку дополнительно крепят систему подогрева полов.
Арматуру лучше всего брать 16 мм — на крайний случай можно, конечно, 14 мм. Но рассчитать ее не так просто – лучше это сделать заранее.

Укладывать арматуру нужно крест-на-крест, в два ряда. Так получатся две сетки – одна снизу, в 5 см от поверхности песчаной подушки, а вторая – сверху, в 5 см от поверхности фундаментной плиты. Между прутьями в сетке должно получиться ровно 20 см. Вязать арматуру нужно обычной стальной проволокой.

Этап VI. Заливка фундамента

Заливать бетон в таком фундаменте нужно в один прием, причем сам он должен быть только высокого класса прочности – от М300 по марке, с коэффициентом водонепроницаемости больше, чем W8 и морозоустойчивостью от F200 и показателем подвижности П3. Здесь есть важный момент – все используемые материалы должны быть самого высокого качества, ведь к монолитному фундаменту предъявляются более серьезные требования. Всего уйдет где-то не менее 20 кубов бетона.

Как только плита высохнет, бетонные полы в бане будут полностью готовы к отделке. В чем и самый большой плюс монолитного фундамента – минимум мороки, максимум результата!

Нужна ли гидроизоляция фундаментной плиты и последствия её отсутствия

Нужна ли гидроизоляция плиты? Ответ на этот вопрос: Конечно, нужна.

Долговечность фундамента, его надёжность и неразрушимость напрямую зависят от качества выполненной гидроизоляции.

Помимо того, что гидроизоляция защищает саму плиту от воздействия воды, агрессивной среды и влаги, она также защищает ваш будущей дом или сооружение от проникновения воды и влаги внутрь. Так как у бетона пористая структура и он впитывает влагу как губка, эта влага способна перемещаться по порам и капиллярам внутри бетона и выходить на бетоне внутри вашего строения.

Последствия отсутствия качественной гидроизоляции:

Этапы работ для дома с цоколем

Если речь идет о доме с “цоколем”, тогда технология будет немного сложнее предыдущей, но вместе с этим она будет экономней по соотношению использованного материала, так как толщина полученной конструкции будет меньше.

Алгоритм действий выглядит следующим образом:

Ленточный фундамент обустраивается по принципу описанному до этого.
По верхнему краю фундамента монтируется палуба. Которая представляет собой деревянный щит из досок. Нижняя часть палубы должна быть подперта брусками из дерева с сечением 5*5 см и расстоянием друг от друга 70-80 см. На брусках укладываются балки 10*5 см. Поверх них закрепляются прогоны (бруски) 5*5 см. Теперь необходимо монтировать доски палубы, которые должны быть закреплены гвоздями или саморезами. Доски должны быть толщиной от 2,5 см

Очень важно, чтобы конечная конструкция была максимально устойчивой и надежной.
В этой палубе проделываются отверстия, куда впоследствии укладываются канализационные трубы, отопление, штробы для проводки и т.д. Тут же необходимо сделать и люк для «цоколя».
Теперь все необходимо застелить ПВХ пленкой, чтобы загерметизировать щели в щите.
Что касается армирования, процесс не отличается, как и в предыдущем варианте без «цоколя».
Заключительным этапом является заливка бетонного раствора, который необходимо равномерно распределить и пройтись по периметру глубинными вибраторами

Работы по утеплению нужно проводить в “цоколе” или во время обустройства пола первого этажа.

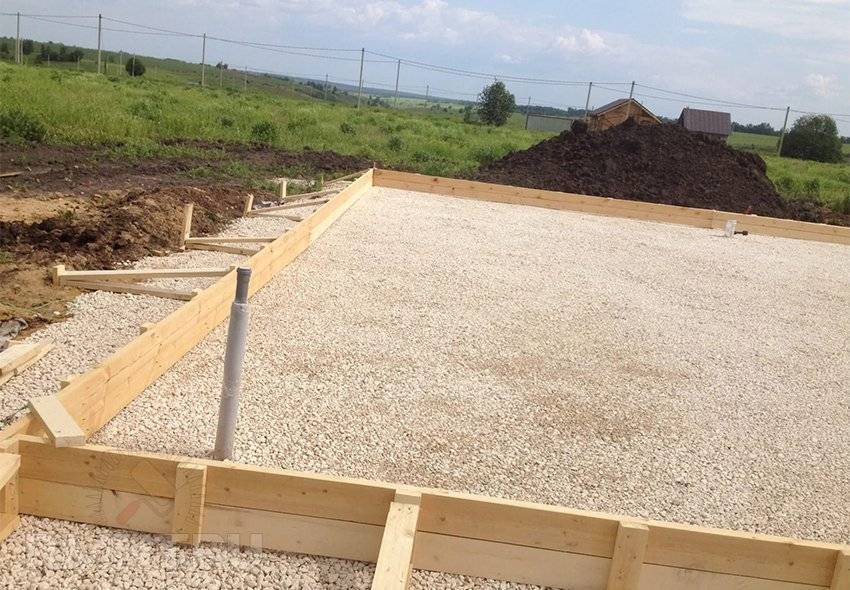

Монтаж опалубки

За счёт небольшой высоты плиты опалубка под неё устраивается по простейшей схеме. В большинстве случаев она представлена одним рядом палуб по периметру, собранной из листовых материалов на каркасе из бруса 60х60 мм. Следует знать, что при строительстве монолитной плиты стенки котлована не используют как заливочную форму.

За счёт малой высоты бетонного изделия опалубка не испытывает существенного статического давления, однако из-за большой массы бетона подвержена гидроударам значительной силы. По этой причине и верх, и низ опалубки требуют надёжного опирания о грунт. Обеспечивается это путём забивки деревянных шпал на расстоянии в 80–100 см во внешнюю сторону от палуб. К шпалам прикручивают распорки из досок: одну горизонтальную для поддержки нижнего пояса палубы и одну наклонную для верхнего.

Основным уязвимым местом опалубки для фундаментной плиты принято считать прямые внешние и внутренние углы. Помимо подпора сходящихся палуб их дополнительно скрепляют раскосами или накладными металлическими уголками. Раскосы должны оставаться до окончания сброса бетона в форму, перед выравниванием их можно снять.

В каких случаях стоит применять плитный фундамент для дома и виды плитных фундаментов

Фундамент плита технология строительства

Данный тип основания закладывается под всей площадью будущей постройки и характеризуются максимальной устойчивостью к нагрузкам на изгиб и разрыв и выталкивающим воздействиям грунта. Как следствие, такой фундамент подходит для строительства на любых ровных участках, включая песчаные, торфяные, болотистые, часто подтопляемые, пучинистые и слабые грунты (супеси и суглинки с несущими способностями в пределах 2,5 кг/см2).

Точные параметры плиты обосновываются расчетом, но в целом она без проблем выдерживает вес домов из тяжелых стройматериалов с этажностью в пределах 3.

Максимальный экономический эффект от заложения плиты достигается при ведении строительства на нестабильных или пучинистых грунтах с большой глубиной промерзания (в особо сложных случаях ей нет альтернатив). Данный тип фундамента не относится к бюджетным, но вложения на его строительство окупаются долгим сроком службы и надежностью. Ограничения проявляются лишь в невозможности обустройства подвалов у плит мелкого заложения и в жестких требованиях к ровности участка.

Несмотря на единые требования технологии (наличие плотной подушки из песка и щебня, обязательная гидроизоляция подошвы и армирование конструкции, выбор толщины плиты в пределах 10-40 см, соответствие ГОСТ Р 54257-2010 и другим строительным нормативам) фундаменты такого типа могут иметь разную глубину заложения и другие отличия.

В зависимости от конструктивных особенностей и способа обустройства выделяют:

• Незаглубленные, мало- и сильнозаглубленные фундаментные плиты. Первые идеально подходят для ведения строительства на любых грунтах кроме сильнопучинистых, вторые закладываются после снятия небольшого слоя плодородного грунта и имеют универсальные рабочие характеристики, третьи стоят дороже всего и выбираются при наличии в проекте подвала или подземных этажей.

• Монолитные, сборные или сборно-монолитные конструкции. В большинстве случаев такой фундамент заливается непосредственно на месте, но иногда функции основании выполняет цельное ж/б изделие заводского качества или сборные конструкции из плит перекрытий.

• Обычные ровные плиты и конструкции, усиленные дополнительными ребрами жесткости или сваями.

Обычный и утепленный

В зависимости от типа пирога все плитные фундаменты разделяются на обычные и утепленные.

Плита обычная

Размещение утепляющей прослойки не является обязательным условием возведения плиты, но ее наличие существенно сокращает тепловые потери через низ здания и продляет срок службы основания.

Лучше всего для этих целей подходят специализированные плиты уплотненного пенополистирола, укладываемые как минимум в 2 слоя при обычной форме краев или в 1 слой и более при использовании листов с L-кромкой или замковыми системами.

Суммарная толщина утепляющей прослойки зависит от условий эксплуатации и поставленных задач и составляет 10-15 см у обычных оснований и не менее 20 см у фундаментов, закладываемых по технологии «шведская плита» (УШП).

Последние, в свою очередь, относятся к конструкциям мелкого заложения и признаны оптимальными при ведении строительства на пучинистых и подтопляемых грунтах.

С закладкой теплого пола и без

При отсутствии утепляющей прослойки в пироге плитного фундамента заложение элементов теплого пола в ходе бетонирования не имеет смысла. Львиная доля тепла в таких системах уходит на обогрев бетона и грунта, их КПД существенно снижается.

Утепленная шведская плита

В УШП и их аналогах, наоборот, комплексные действия только приветствуются. В частности, в таких конструкциях помимо основных инженерных коммуникаций успешно размещают трубы водяного теплого пола. После завершения этапа бетонирования и шлифовки поверхность плиты пригодна к монтажу напольных покрытий, сроки строительства частного дома и расходы на его отопление сокращаются.

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

 Монолитная плита  во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы.  Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта,  при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины.  Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

 Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

плитный монолитный фундамент

Высокая несущая способность

  В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт.  Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

  Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

 Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

  Единственный фундамент,  на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для  цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

 Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его.  Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

  В условиях дефицита средств  для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при  наличии весовых расчетов будущего  дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

  Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель.   Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент  уже является черновой стяжкой для полов в доме

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
