Электрокотлы для отопления дома 220в: проблемы и особенности работы

Принцип работы электрокотлов

Схема обвязки котла отопления.

Электрокотел можно подключить везде, он нормально работает там, где есть электропитание, для него не нужно закупать и хранить топливо или обустраивать специальное помещение. Достаточно просто подключиться к электросети и вывести трубопровод. Для многих людей такие котлы стали незаменимым помощником. Благодаря компактным размерам электродный котел можно установить даже в очень маленьком помещении, при этом современный дизайн оборудования позволит органично вписать его в любой интерьер. Базовая комплектация включает расширительный бак, нагревательный элемент, элементы для регулирования и управления работой теплогенератора.

Принцип работы оборудования предельно прост: в расширительный бак подается теплоноситель, который нагревается за счет электроэнергии и далее распространяется по радиаторам и трубам. Отопительные электрокотлы отличаются высоким КПД, который зачастую достигает 100%, простота в эксплуатации, доступная стоимость агрегатов, бесшумная работа, безопасность и экологичность тоже являются неоспоримыми преимуществами такого отопительного оборудования. Конечно, помимо преимуществ, отопительные котлы, работающие от электроэнергии, имеют и определенные недостатки, которые связаны по большому счету с отечественной организацией электрической системы. Нужно обязательно помнить и о стоимости электроэнергии, которая все время увеличивается, о нередких перебоях в подаче электричества, скачках напряжения, которые отрицательно воздействуют на функциональную часть оборудования и на срок его эксплуатации.

Электрокотлы для отопления наделены стильным и современным дизайном, простотой в обслуживании и ступенчатым включением мощности. Оборудование может быть подключено в каскад для создания мощной установки. Электрокотел: преимущества и недостатки

Схема устройства электрокотла.

Как и любое другое оборудование, электрокотел имеет свои преимущества и недостатки. Среди неоспоримых преимуществ можно выделить, прежде всего, компактность. Это оборудование действительно очень компактно и практически незаметно в общей конструкции системы. Такие котлы отличаются низкой стоимостью, имеют плавный выход на номинальную мощность и, помимо всего прочего, особенность их работы исключает возможность возникновения аварийной ситуации при утечке воды. В случае если в системе вдруг исчезнет вода, то оборудование попросту не будет работать.

Среди недостатков можно выделить следующие моменты:

  • необходимость водоподготовки. Оборудование будет эффективно работать только при обеспечении определенных значений удельного сопротивления воды, которые очень часто невозможно самостоятельно измерить и привести в соответствие с нормами;
  • обеспечение оптимальной циркуляции теплоносителя. При условии слабой циркуляции вода в электрокотле может закипать. В случае слишком быстрой принудительной циркуляции оборудование может не запуститься;
  • в качестве теплоносителя нельзя использовать незамерзающие жидкости.

Таким образом, ознакомившись с принципом работы электрокотла, каждый сделает для себя выводы: покупать его или нет.

Основные варианты современных электрокотлов

Итак, в основе работы всех электрокотлов лежит один и тот же принцип, а вот реализуется он по-разному. Известны три вида электрокотлов:

Агрегаты с ТЭНами

Роль нагревательного элемента в таком котле играет спираль из нихрома или другого сплава, которая без всяких ухищрений просто подключается к электросети. Спираль помещена в изогнутую металлическую трубку и засыпана кварцевым песком. Вся конструкция называется трубчатым электронагревателем или сокращенно – ТЭНом.

Электрокотел с ТЭНом

ТЭН монтируется внутри теплообменника и непосредственно контактирует с рабочей средой. Поэтому к последней предъявляются особые требования: вода должна быть обессоленной (иначе ТЭН быстро покрывается «шубой» из накипи), антифриз – можно применять только специальные марки.

Включать такой котел при пустом теплообменнике (без воды) нельзя – ТЭН сгорит.

Из всех электрокотлов ТЭНовые являются самыми доступными, а потому и наиболее популярными.

Котлы с индуктором

Как известно, для генерации электротока в каком-либо теле вовсе не обязательно подключать его к источнику – колебание электронов можно вызвать при помощи магнитного поля с изменяющимися параметрами. Такой процесс называется электромагнитной индукцией, а источник магнитного поля – индуктором.

В индукционном котле индуктором является катушка из провода, намотанного поверх теплообменника. Последний имеет вид обычной трубы, подсоединенной к отопительному контуру.

Пропуская через катушку переменный ток, мы превращаем ее в электромагнит – тоже переменный. Тот, в свою очередь, возбуждает магнитным полем в стенках теплообменника электроток (токи Фуко), от которого они и нагреваются. Таким образом, вся труба-теплообменник становится нагревателем, имеющим, по сравнению с ТЭНом, просто огромную площадь контакта с теплоносителем.

Индукционный котел

Для увеличения мощности теплообразования частота тока, пропускаемого через электромагнит, многократно увеличивается – с 50 Гц до 60 – 80 кГц. Эту задачу выполняет специальный электронный блок – инвертор.

К достоинствам индукционных котлов относят:

  • быстрый нагрев;
  • способность работать с абсолютно любым теплоносителем (допускается даже использование неподготовленной воды, так как из-за наличия поля и микровибраций накипь на стенках теплообменника не кристаллизируется);
  • практически неисчерпаемый ресурс (нечему ломаться);
  • цельный теплообменник (без врезок, через которые может просачиваться теплоноситель);
  • при запуске без воды расплавиться может только труба, которая стоит очень дешево.

А вот что лежит на другой чаше весов:

  • несмотря на экранирование, электромагнитное поле может нагревать металлические предметы, находящиеся рядом с прибором;
  • по стоимости индукционный котел в несколько раз превосходит ТЭНовый.

Многие считают, что электрические котлы не имеют преимуществ, однако в некоторых случаях такое устройство может стать незаменимым. Как выбрать электрический котел отопления и когда его целесообразно использовать, читайте на нашем сайте.

Конструктивные особенности комбинированных котлов на дровах и электричестве рассмотрим тут.

А в этой теме -oborudovanie/kotly/ вы найдете рекомендации по выбору двухконтурного электрического котла отопления, а также узнаете о преимуществах данного оборудования.

Котлы с электродами

Каждый знает, что вода после растворения в ней солей приобретает свойства электропроводника. Этим и решили воспользоваться создатели электродного котла. В теплообменнике такого агрегата установлены два электрода, на которые подается напряжение.

Если система заполнена теплоносителем, через него потечет электрический ток. При правильно подобранной концентрации солей сопротивление рабочей среды остается высоким и она сама становится электронагревателем.

Электродный котел в системе отопления

Электродные котлы хороши тем, что:

  • имеют простейшую конструкцию (две проволочки в трубе) и не содержат ни одной дорогостоящей детали;
  • не портятся при включении без воды (нет проводника – нет и электротока).

Однако, следует быть готовым к тому, что такие устройства:

  1. Требовательны к составу теплоносителя.
  2. Капризны в работе (владельцы таких котлов жалуются на частые срабатывания УЗО).

Как сделать своими руками

Для изготовления самодельного котла с трубчатым электро нагревателем необходимо приобрести его основной элемент-ТЭН, продающийся в магазинах запчастей для бройлеров. Затем подбирается подходящий для свободного размещения нагревательного элемента кусок трубы. У нижнего и верхнего концов сбоку привариваются патрубки для входа и выхода теплоносителя. Один торец наглухо заваривается, к другому приваривается металлическая пластина с расположенной по центру гайкой. В гайку вкручивается ТЭН — и котел готов! Нагревательный элемент через заземленную розетку подключается к электрической сети, через патрубки котел присоединяется к трубопроводной системе отопления.

Важно! Нельзя включать ТЭНовый котел при отсутствии в нем теплоносителя, это приводит к немедленному перегоранию нагревательных стоит учесть

Корпусом индукционного котла служит полуметровый кусок полипропиленовой трубы. Ее торцы закрываются сеткой, внутрь засыпается рубленая металлическая проволока, нагревающаяся вихревыми токами. На внешнюю поверхность трубы наматывается девяносто витков провода. Выводы изготовленной таким образом катушки подключаются к инвертору от сварочного аппарата. Остается установить штуцеры для монтажа в трубопроводную сеть – и работа сделана!

Справка. Индукционные котлы эффективны в работе, так как теплоноситель циркулирует по трубе, являющейся нагревательным элементом. Воздействие вихревых токов препятствует образованию накипи на ее стенках. Для изготовления электродного котла один конец трубы подходящего диаметра закрывается наглухо, в другой устанавливается заглушка с электродами. Сбоку около торцов привариваются штуцеры для подсоединения к трубопроводной системе отопления. Электроды подключаются к сети и прогревают рабочую жидкость.

Сравнение КПД электродного и электрического котла

Производители нахваливают электродные котлы за их высокий КПД.

Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель.

Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов.

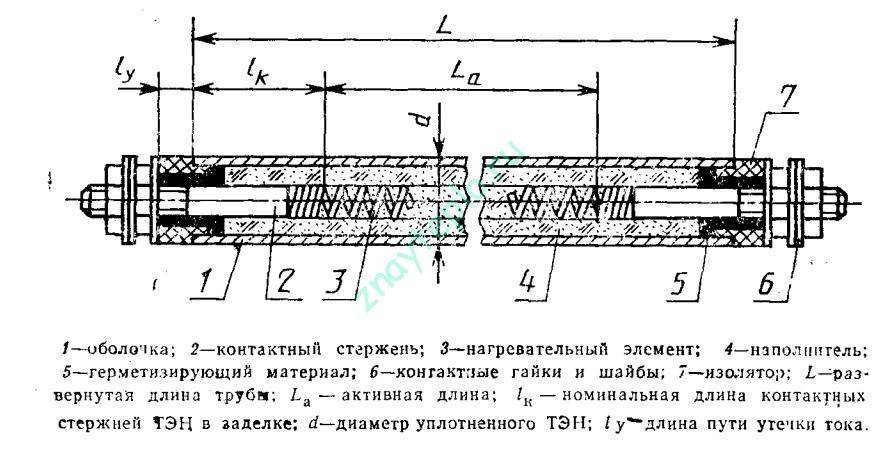

Приведу рисунок, чтобы напомнить вам их устройство:

Устройство ТЭНа

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки.

Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло.

Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый.

Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент.

Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая.

Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе.

Связано это с тем, что при повышении его температуры происходит падение его сопротивления.

А это вызывает повышение потребляемой мощности:

Формула мощности электродного котла

По этой причине температура теплоносителя не должна превышать 50°. А что это будет означать для вас? Это еще одна засада!

Например, теплоотдача алюминиевых радиаторов измеряется исходя из условия, что температура теплоносителя равна 90°, а температура воздуха в помещении 20°.

При более низко температуре теплоносителя вам нужно будет увеличивать количество секций радиаторов.

Так, например делается в системе отопления под названием «Ленинградка», где наиболее удаленные от стояка или котла радиаторы должны быть с большим количеством секций.

Единственный вариант с такой температурой теплоносителя — водяные теплые полы.

Но нужно помнить, что для  нашего холодного климата они не подойдут в качестве основной системы отопления.

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

Детали подключения к отоплению

Все разновидности электрокотлов, и все модели укомплектовываются штуцерами, которые используются для подсоединения оборудования к системе. Наилучшим вариантом можно назвать радиаторную систему или так называемые теплые полы. Электричество – ресурс далеко недешевый, а вариант нагрева дома снизу вверх поможет несколько уменьшить температуру.

Электрокотел для отопления частного дома отличается от тех, для которых необходимо твердое топливо. Они способны действовать в системах с естественной циркуляцией. Автоматика, имеющаяся, к примеру, в тэновых котлах, мгновенно отключает оборудование при угрозе перегрева.

Советуем, для упомянутых котлов брать мягкую (кипяченую) воду, из-за риска образования накипи. А для котлов электродных, как уже упоминалось ранее, все нюансы касательно нагреваемой жидкости, описываются в инструкции к модели.

Минусы

К сожалению, даже самые совершенные механизмы имеют свои недостатки.

Где взять столько электричества

Для каждого дома или квартиры существует ограничение в потребляемой мощности тока. В постройках 80-х годов ограничение в 1,5—2 кВт, в новых домах 3—4 кВт. Потребление электроэнергии современных электрических котлов колеблется от 3,5 до 100 кВт.

Естественно, мощность, выделяемую для помещения, придется увеличить, ведь, кроме электрического котла, в доме работает и другая техника. Для этого придется обратиться в горэлектросеть.

Если возможность есть, то мощность увеличат бесплатно. В противном случае придется готовить новый проект электропроводки, что потребует больших финансовых вливаний.

Увеличение мощности до 15 кВт — 70 тыс. руб., каждый следующий кВт сверху еще 10 тыс. руб.

Такое отопление влетает в копеечку

Предположим, в доме установлен электрический котел, мощностью 5 кВт. Для поддержания температуры теплоносителя, при хорошей теплоизоляции помещения, он будет потреблять половину своей мощности, 2,5 кВт ч. Во включенном состоянии нагревательный элемент находится примерно 12 часов. Получается, что в сутки электрический котел потребит 30 кВт ч. Если взять стоимость кВт/ч равной 5,38 руб., получится, что сутки работы котла обойдутся в 161,4 руб.

Отопительный период в России длится с 15 октября по 15 апреля, 180 дней. Умножим количество дней на стоимость одного дня работы электрического котла. Получим, что за отопительный сезон придется потратить 13068 руб. И это только в случае, когда правильно подобрана мощность котла.

Без розетки никак

Еще один недостаток — энергозависимость. Если в доме на длительное время отключат электричество, это негативно отразится не только на температуре в помещении. Теплоноситель, замерзший в системе отопления, может расколоть трубы или повредить сам электрический котел.

Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

  • Как подключить котел длительного горения своими руками
  • Сбросной клапан для отопления
  • Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

Способ 6 — электродный котел

Внутри электродного котла находятся электроды, которые и выполняют функцию нагревательного элемента. При прохождении тока через жидкость выделяется тепло. Это означает, что в электродных котлах нет собственно нагревательного элемента, на котором могла бы образовываться накипь. Отсутствие накипи существенно облегчит эксплуатацию.

Электродные котлы обладают большой надёжностью и работают гораздо дольше, чем трубчатые нагреватели. Кроме того, они имеют небольшие размеры, что очень удобно для небольшого жилого дома. К недостаткам относят высокие требования к жидкости, используемой в качестве теплоносителя. Вода должна подвергаться специальной обработке. Зачастую антифриз вообще должен быть эксклюзивным — от разработчика устройства.

На фото электродный котел Галан, Россия

Подключение к сети и блок управления

Для безопасного подключения к сети потребуются:

  1. Провода соответствующего сечения. Сечение рассчитывается исходя из мощности и длины, для мощной системы лучше подключение силового кабеля и 380 вольт.
  2. Заземление: металлические детали стоит присоединить к контуру заземления.
  3. Отдельный дифавтомат — выключит потребителя, если защитная трубка проржавеет и будет «пробивать» в дом.

Чтобы регулировать силу тока, приобретают:

  1. Контроллер или блок управления.
  2. Амперметр.
  3. GPS-модуль.
  4. Механический клапан, отключающий электроэнергию при закипании жидкости в котле (надежный механизм, работает от давления).

Как сделать своими руками ТЭНовый котел?

Данный тип является самым распространенным. Для нагрева теплоносителя используются ТЭНы. Они находятся в теплообменнике, который, по сути, является герметичной теплоизолированой емкостью, оборудованной патрубками для ввода и вывода теплоносителя.

ТЭН – представляет собой тонкостенную трубку из алюминия, стали или титана, внутри которой находится нихромовая спираль. Стенки трубки и спираль разделяет диэлектрический накопитель, обычно, его роль выполняет кварцевый песок.

Принцип работы такого оборудования следующий: спираль нагревается от того, что по ней проходит электрический ток, тепло от нее передается песку и трубке, а уже трубка нагревает теплоноситель. Нагревается вода приблизительно, спустя 15-20 минут после начала работы оборудования.

Чтобы сэкономить средства и свободное пространство можно самостоятельно сделать подобный электрокотел. Для этого необходимо иметь под рукой:

  • болгарку;
  • сварочное оборудование;
  • шлифовальный агрегат;
  • терморегулятор;
  • мультиметр;
  • лист стали;
  • переходники для подключения к трубопроводу;
  • трубу ø12 см, и 3-5 трубок меньшего диаметра;
  • 2 ТЭНа.

После того, как все необходимые инструменты и материалы подготовлены, можно начинать работу:

  1. Подготавливаются металлические патрубки: три трубки диаметром 12,5 мм и две диаметром 30 мм. Данные детали вырезаются из приготовленных заранее труб.
  2. Необходим отрезок большой трубы длиной около 65 см, он будет играть роль нагревательного бака. В местах, которые заранее обозначены, сваркой делаются отверстия для патрубков – подачи, «обратки», слива, расширительного бака, нагревателей. При помощи болгарки шлифуются края отверстий.
  3. К соответствующим отверстимя привариваются патрубки.
  4. Вырезается круг из листовой стали нужного размера и присоединяется сваркой к нижней части нагревательного бака. Выступы обрезаются, соединительные швы зашлифовываются.
  5. К верхней части приваривается длинный патрубок диаметром 12,5 мм – к нему прикручивается второй электрический ТЭН.
  6. В днище делается несколько отверстий для монтажа ТЭНа мощностью 1,5 кВт. После того как ТЭН зафиксирован, посредством патрубков котел прикручивается к отопительной системе и подключаются провода.
  7. После к верхнему патрубку присоединяется менее мощный нагревательный элемент (около 0,9 кВт), который оборудуется терморегулятором.
  8. После того как все подключено, в систему заливается вода. После нескольких часов работы систему проверяют мультиметром. В том случае, когда все выполнено соответственно инструкции, показания приборов будут 70оС – эта температура является оптимальной.

Предлагаем ознакомиться Рекуператор своими руками из поликарбоната

Последними штрихами является шлифовка и покраска котла.

Минусом подобного оборудования является вероятность осаждения накипи на нагревательных элементах. Что приводит к уменьшению эффективности работы либо поломки устройства. При использовании в качестве теплоносителя специальных жидкостей или дистиллированной воды данная проблема предотвращается.

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

  • расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом;
  • насос и грязевик можно установить как на подаче, так и на обратке;
  • трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Как работает электрокотел для отопления частного дома

Электрический котел представляет собой большой резервуар для воды с входом и выходом. В этом баке находится электрические нагревательные элементы.

Электричество поступает от основного источника питания вашего дома и проходит через эти нагревательные элементы, нагревая их до очень высоких температур. Электрические элементы нагреваются. Вода проходит над ними, и нагревается благодаря физическому процессу передачи тепловой энергии от более горячего тела к менее горячему.

Когда вода достигает достаточно высокой температуры, электрический насос перемещает воду из бойлера через выпускное отверстие в систему отопления, чтобы прогнать теплоноситель через радиаторы. На вход в электрокотел поступает холодная вода, отдавшая тепло, и подогревается котлом перед повторной отправкой на новый круг.

Установка и подключение

После того как будет собрана схема отопления и ГВС с запорной арматурой, обратный клапаном, предохранительным клапаном, расширительным баком, термодатчиком и нагревательными устройствами, выполняют гидравлическое испытание всей системы на плотность собранной схемы с рабочим давлением насоса.

Сеть заполняется водой, давление создается циркуляционным насосом, тщательно проверяются все места соединений на предмет прокапывания или течей. Устраняются все неисправности и переходят к тестированию собранной схемы электропитания.

Электросхема должна собираться аттестованным электриком, который должен собрать схему с заземлением и протестировать работу ТЭНов и защиту котла от перегрузки. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Соблюдение техники безопасности

Начнем с того, что, прежде чем производить сборку и подсоединение электрокотла, вам нужно будет получить разрешение от поставщика электроэнергии. Это нужно для того, чтобы вы понимали, будет ли достаточно вашему котлу электричества, и не будет ли он работать в ущерб другим абонентам сети.

В принципе, монтаж этого агрегата лучше доверить профильным мастерам, но, если вам удалось самостоятельно собрать электродный котел, то вы должны и с его подключением справиться без проблем.

Подключение электрокотла в систему теплоснабжения называют термином «обвязка»

Для того чтобы подключить ваш самодельный котел, нужно ознакомиться со схемой отопления дома или квартиры, обращая внимание на точки доступа к электропитанию. Схема подключения учитывает тип системы теплоснабжения — одноконтурный или двухконтурный — а также мощность самого котла

Предлагаем вам посмотреть видео, посвященное монтажу и запуску электрокотла.

Опытные мастера советуют обратить внимание на следующие особенности монтажа электрокотла:

  • прежде чем монтировать его, систему отопления нужно тщательно промыть водой с добавлением специальных очистительных средств,
  • позаботьтесь о том, чтобы в системе отопления были предусмотрены предохранительный клапан и воздухоотводчик,
  • отрезок трубы, соединяющей электрокотел с системой отопления, должен быть металлическим,
  • температура воздуха при монтаже котла может колебаться от +10 до +40 градусов, влажность — не более, чем 75%,
  • если вы живете в двухэтажном коттедже, то одного котла вам будет недостаточно. Нужно подключить два элекрокотла — по одному на каждую группу радиаторов.

При выборе места, куда будет подключен ваш самодельный котел, важно учитывать способ циркуляции по контуру теплоносителя. Тут есть лишь два варианта:

  • если предполагается естественная циркуляция жидкости, то прибор нужно установить в нижней части системы. Это обеспечит максимальную эффективность прогрева радиаторов. При этом нагнетающая труба должна быть помещена над батареями на самой маленькой высоте,
  • если вы предполагаете принудительную перекачку теплоносителя по системе, то электрокотел можно монтировать в любую ее часть.

Важно: занимаясь изготовлением, монтажом и запуском электродного котла отопления, необходимо придерживаться правил техники безопасности. Речь идет об электричестве и жидкости (теплоносителе), а это значит, что любая оплошность может привести к непоправимым последствиям

Пользователи электрокотлов утверждают, что данный вид отопительных приборов обычно не вызывает нареканий в процессе эксплуатации, если следовать правилам техники безопасности.

Подводя итог, отметим, что собрать электрокотел для домашней системы отопления вполне под силу и не специалисту

Чтобы процесс прошел без неприятных сюрпризов, а результат вас порадовал, важно четко следовать инструкции, заранее позаботиться о том, чтобы под рукой у вас было все необходимое оборудование. Безусловно, элементарные навыки работы с электротехникой также необходимы

Желаем вам успехов!

Способы подключения

Электрический котел можно использовать по-разному:

  • в системе с естественной циркуляцией теплоносителя;
  • в контуре с принудительной циркуляцией;

Выбор того или иного варианты зависит от модели и особенностей конструкции нагревателя. Некоторые котлы попросту невозможно использовать в связке с циркуляционным насосом, так как нагрев воды в них происходит не проточным, а замещающим способом.

Это означает, что нагретые слои воды выходят из емкости с ТЭНами (или другими нагревателями), а на их место поступают более холодные слои.

Есть модели, где нагрев производится с достаточной скоростью, чтобы можно было запустить процесс принудительной циркуляции. Как правило, это установки с мощными и многочисленными ТЭНами или индукционными элементами.

Электродные модели действуют довольно медленно, поэтому циркуляцию в них если и запускают, то извне. Это и есть комбинированный способ, когда движение потока организуется не в самом котле, а с помощью внешнего циркуляционного насоса.

Есть еще один вариант подключения — к системе «теплый пол». Это низкотемпературная сеть трубопроводов (петель), где температура теплоносителя на выходе из котла не превышает 50°. При такой связке возникает немалая экономия на электроэнергии, появляется возможность использовать маломощные нагревателя, что снижает нагрузку на сеть.

Мнение эксперта
Торсунов Павел Максимович

Эффективность такого варианта выше, чем при использовании пленочного теплого пола (самого эффективного из самостоятельных разновидностей). Единственным недостатком является сложность сборки водяных конструкций, а также необходимость использования соответствующих напольных покрытий.

Необходимо учитывать, что мощность агрегата при подключении к сети 220 В ограничена 5 кВт. Более мощные модели требуют подключения к линиям 380 В. Если учесть потери тепловой энергии при низкой скорости циркуляции, 5 кВт хватит на обогрев примерно 30-40 м2.

Если есть необходимость сэкономить деньги и получить максимальный эффект, теплый пол будет оптимальным решением. Он не требует высокой мощности от нагревателя, может быть разделен на большое число петель для повышения эффективности. Кроме того, низкотемпературные системы позволяют увеличить скорость циркуляции, что даст меньшую разницу температур прямой и обратной линий и позволит еще больше сэкономить на подогреве теплоносителя.

Преимущества и недостатки

Хоть разные виды электрокотлов отличаются по устройству и принципу действия, они имеют ряд общих достоинств и недостатков. Преимущества электрических котлов перед топливными заключаются в следующем:

  • простота конструкции;
  • высокий уровень безопасности;
  • не нуждаются в установке дымохода;
  • высокий КПД;
  • электричество — одно из самых доступных и экологически чистых видов энергии;
  • отдельного помещения под котельню не нужно предусматривать, а установка может быть произведена в любой комнате дома;
  • потребуется намного меньше материалов для производства;
  • большой срок службы;
  • электрические котлы бесшумны и автоматизированы.

Если говорить о недостатках электрокотлов, то на сегодняшний день можно указать только один. Не учитывая того, что электричество — доступный и экологический вид энергии, он не является самым дорогим источником тепла. Хотя с другой стороны, если использовать электрокотлы в качестве дополнительного оборудования, то такой вариант будет экономически целесообразным.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещение через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках помещения устанавливаются датчики. Они подают сигнал на контроллер, который снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

Подбор мощности нагревателей зависит от размеров емкости нагревателя и мощности радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыву системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
