Грамотная обвязка электрического котла

Жёсткие требования

Многие боятся установки газового оборудования, как опасного в плане возможности отравления, так и в плане взрывоопасности. А вот к электрическому оборудованию у наших граждан более простое отношение. Есть розетка — включай что хочешь. Однако, в случае с электрооборудованием также существуют жёсткие нормативы, несоблюдение которых может привести к последствиям, начиная от банального материального ущерба и заканчивая опасностью для здоровья и жизни.

Общие правила

Электропроводка в доме должна соответствовать нагрузкам устанавливаемого оборудования. Сечение кабельных жил должно строго соответствовать силе тока и реальной мощности потребления.

Нельзя использовать общую розеточную группу для питания электрического котла.  Необходим монтаж выделенной линии, без разрывов, обязательно оборудованной автоматическим выключателем.

Важный момент – это место, где будет производиться установка электрического котла в частом доме. Только в помещение, где исключается даже кратковременный контакт с водой. Стена, где будет размещено оборудование, должна не только выдерживать нагрузку, равную массе агрегата, но и быть выполнена из негорючих материалов. Если дом деревянный, стену необходимо защитить соответствующими материалами.

При планировке всей системы отопления следует учитывать размещение других узлов. Так, например, система аварийного сброса давления воды (подрывной клапан) не должна располагаться над котлом. (см. исключить даже кратковременный контакт с водой).

Расстояние от верхней части котла, до потолка должно быть не менее 20 см. В идеале это расстояние нужно увеличить до 50 см, если есть такая возможность.

Относительная влажность воздуха в помещение, где производится установка, не должна превышать 85%. Температурный диапазон в пределах от +50 до +400С.

Прокладка кабеля не должна осуществляться в непосредственной близи с трубами водопроводной линии и трубами отопления. Либо, необходимо использовать защитный короб. Также следует уточнить. Что для подключения не используются провода, только кабель, строго с медными жилами соответствующего сечения.

Требования исходя из потребительской мощности котла

Оборудование мощностью не выше 3,5 кВт может быть подключено через розетку. Не рекомендуется использовать бытовую, дешёвую розетку. Подойдёт специализированные, какие используются для подключения бытовых электроплит.

Котёл свыше 3,5 кВт не превышающие потребительской мощностью 7кВт, подключаются строго через отдельный автоматический выключатель защиты УЗО.

Если мощность в пределах от 7 до 10кВт, линия в 220В не годится. Необходима линия в 380В.

При обогреве дома большой площади может потребоваться оборудование мощностью свыше 10кВт. Для его установки потребуется отдельное разрешение.

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

  • монтаж распределительных гребенок;
  • монтаж соответствующих насосных контуров для каждого потребителя;
  • установка предохранительного оборудования;
  • установка расширительного бака;
  • монтаж запорной арматуры;
  • соединение котла с подающим и обратным контурами;
  • заполнение контуров теплоносителем;
  • опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел — устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 — помпа МК; 2 — смесительный кран МК; 3 — помпа ТК1; 4 — смесительный кран ТК1; 5 — рециркуляция воды в ТК1; 6 — помпа ТК2; 7 — смесительный кран ТК2; 8 — рециркуляция воды в ТК2; 9 — помпа ГВС; 10 — теплообменник ГВС; 11 — подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

  • выполнить установку котла;
  • подключить соответствующую горелку (если используется комбинированная модель котла);
  • установить бункер для пеллет;
  • подключить шнек для подачи топлива;
  • подключить пульт автоматического управления котлом.

После этого следует выполнить:

  1. Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан.
  2. Установку датчика термоклапана, если это предусмотрено конструкцией модели;
  3. Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям.
  4. Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку.
  5. При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

  • разные по диаметру трубы;
  • радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
  • циркуляционный насос;
  • манометр;
  • кран балансировки;
  • распределительный клапан;
  • проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

  • тройники, переходники;
  • предохранительный, обратный, воздушный клапаны;
  • болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

  • с принудительной циркуляцией воды;
  • с естественной циркуляцией теплоносителя;
  • классический вариант разводки;
  • с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

  • регулятор температуры воздуха в комнате;
  • радиаторы;
  • электрокотел;
  • расширительный бак открытого типа;
  • блок безопасности, состоящий из предохранительного клапана и манометра;
  • кран для восполнения количества теплоносителя;
  • насос;
  • обратный клапан;
  • антиконденсатный насос;
  • датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).

Основной процесс

Устанавливаем агрегат

Для начала необходимо установить электрический котел в помещении. Как мы уже говорили, агрегат может быть напольный и настенный. В первом случае в комплекте идет специальная подставка, на которую и производится «посадка». Для того, чтобы повесить котел на стене, необходимо подготовить анкера с дюбелями и дрель с подходящим сверлом. Сначала размечаем стену с помощью рулетки и маркера. Отверстия должны размещаться идеально ровно в горизонтальной плоскости. Далее высверливаем размеченные места, забиваем в них дюбеля и вкручиваем анкера. После того как анкер плотно засядет внутри стены, можно подвесить электрокотел.

Обращаем Ваше внимание на то, что установка электрического котла должна быть выполнена идеально ровно и в горизонтальной и в вертикальной плоскости. Любой перекос может повлиять на работоспособность и срок службы оборудования

Подводим электропроводку

Так как электрический водонагреватель имеет большую мощность, необходимо подключать его не от розетки, а напрямую от электросети. Для этого из распределительной коробки в комнате необходимо вывести отдельную линию, идущую к месту подключения котла. Лучше использовать прокладку кабеля cкрытым способом, т.к. в этом случае линия будет защищена от механических повреждений и при этом внешний вид помещения не испортится.

Следует отметить, что для питания котла необходимо использовать кабель большого сечения, который сможет выдержать достаточно высокие токовые нагрузки. О том, как правильно осуществить расчет сечения кабеля, мы говорили в соответствующей статье, с которой настоятельно Вам рекомендуем ознакомиться.

Так обращаем Ваше внимание на то, что небольшие по мощности водонагреватели (до 7 кВт) можно подсоединять к однофазной сети, которая часто встречается в хрущевках и квартирах старого образца. Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки

Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателем и УЗО, установленным в главном щите. Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т.к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

Производим пуск

Когда все элементы проводки будут подсоединены, необходимо проверить все места соединения. Оголенных контактов быть не должно, собственно, как и поврежденной изоляции.

Также необходимо проверить все соединительные муфты, краны и стыки труб. Только после качественного осмотра системы отопления можно переходить к ее запуску. Сначала открываем подведенные к оборудованию задвижки, после чего включаем электрический котел.

Обратите внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в инструкции, идущей в комплекте. При явных отклонениях лучше вызвать мастера

При явных отклонениях лучше вызвать мастера.

Также предоставляем к Вашему вниманию наглядный пример установочных работ:

Видео-инструкция подключения электрического котла своими руками

Подключение тэнового электрокотла

Обратите внимание, что электрические котлы не нуждаются в дымоходе. Тэновый электрокотел самый распространённый для обогрева жилых помещений. Это связано с тем, что он дешевый и легко обслуживается

Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж. В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про монтаж дымохода в системе отопления мы рассказывали в одной из предыдущих статей

Это связано с тем, что он дешевый и легко обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж. В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про монтаж дымохода в системе отопления мы рассказывали в одной из предыдущих статей

Тэновый электрокотел самый распространённый для обогрева жилых помещений. Это связано с тем, что он дешевый и легко обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж. В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про монтаж дымохода в системе отопления мы рассказывали в одной из предыдущих статей.

Перед тем как подключить электрокотел в систему отопления нужно определить метод установки и количество контуров. Есть подвесные и напольные модели, которые могут работать на несколько фронтов одновременно. Они и дом обогревают и водой горячей снабжают. В каждом случае нужно обеспечить, чтобы агрегат надежно был закреплен. Если котел одноконтурный, то в нем будет только два патрубка. В один будет поступать вода из обратки, а из второго будет выходить нагретый теплоноситель.

В двухконтурных моделях соответственно тоже больше на два патрубка. Это вход и выход на контур ГВС.

Тэновый котел подключается к контуру посредством американок. Соединение должно быть таким, чтобы при раскручивании американок они оставались на трубах. Для уплотнения можно использовать:

  • лен с пастой;
  • фум-ленту;
  • герметик.

На стыке соединения американки и котла уплотнительные материалы не применяются, так как конструкция гайки предусматривает резиновую прокладку. В обязательном порядке схема подключения электрокотла к системе отопления должна быть с грязевиком перед нагревателем. Нельзя чтобы на тэны попадал мусор. Если в конструкцию тэнового котла не входит циркуляционный насос, то он должен быть установлен отдельно. Насос ставится перед котлом и после расширительного бака.

После того как котел уже соединен со всей системой отопления его можно подключать к сети. В котле уже могут быть установлены датчики и серьезные «мозги», которые регулируют работу нагревателя в соответствии с пользовательскими настройками. В аппаратах попроще таких излишеств нет и если вы хотите расширить функционал котла, то можно собрать отдельный электрический блок управления. Блоки управления могут быть рассчитаны на 220 и 380 вольт, при этом есть агрегаты, работающие в обоих режимах. Переключаются на нужное напряжение вручную.

В документах к нагревателю есть требования к толщине медного провода и рекомендации как подключить электрический котел отопления. В однофазной сети к агрегату подходит трехжильный кабель, а в трехфазной – пятижильный:

  • фаза (одна или три);
  • ноль;
  • заземление.

Все электрические котлы должны быть заземлены – это обязательно. Со временем можно расширять спектр возможностей нагревателя, добавляя новые датчики и автоматику в схему подключения электрического котла отопления.

Где установить электрокотел?

Выбор места расположения электрокотла довольно велик. Их вполне можно монтировать в жилой зоне, например, коридоре, прихожей или на кухне

Стоит обратить внимание на то, что может потребоваться замена электропроводки, а также возникнет необходимость заземления

Как установить электрокотел на стену

Чтобы провести монтаж электрокотла на стену, нужно:

  1. Удалить со стены загрязнения
  2. Приготовить все инструменты, необходимые для закрепления: навесная монтажная пластина, дюбели и винты. Обычно перечисленные выше инструменты идут в наборе с самим котлом.
  3. Сделать на стене разметку в соответствии с крепежной планкой.
  4. Просверлить отверстия нужного диаметра (обычно Ø 10 мм), вставить дюбели в отверстия.
  5. На специальные крючки повесить котел.Убедиться, что винты закручены достаточно туго.

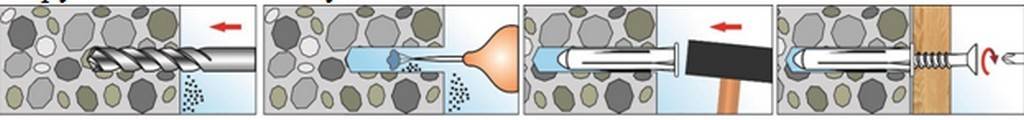

Грамотное вкручивание винтов для крепления котла

Обвязка электрокотла

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

  • В первую очередь на особые крепежные элементы крепится гидроколлектор и расширительный бак.
  • Затем прокладываются разводка труб, на которые предварительно должен быть установлен циркуляционный насос.

Заземление электрического котла

Электрические котлы имеют большую мощность, поэтому требуют качественного заземления, которое требует точного соблюдения всех правил. В корпус котла вставляется провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже выполнено, или напрямую до вкопанных в землю электродов, в том случае, если заземления в частном доме пока нет.

Наружная часть защиты должна располагаться на таком участке, где исключена вероятность появления человека или животного в момент пробоя электросети, но желательно не дальше полутора метров от фундамента жилища.

Процесс заземления

При помощи лопаты необходимо выкопать траншеи в форме треугольника и подвод к нему глубиной 0,5-0,7 м. Примерная длина сторон треугольника – 1,2 м:

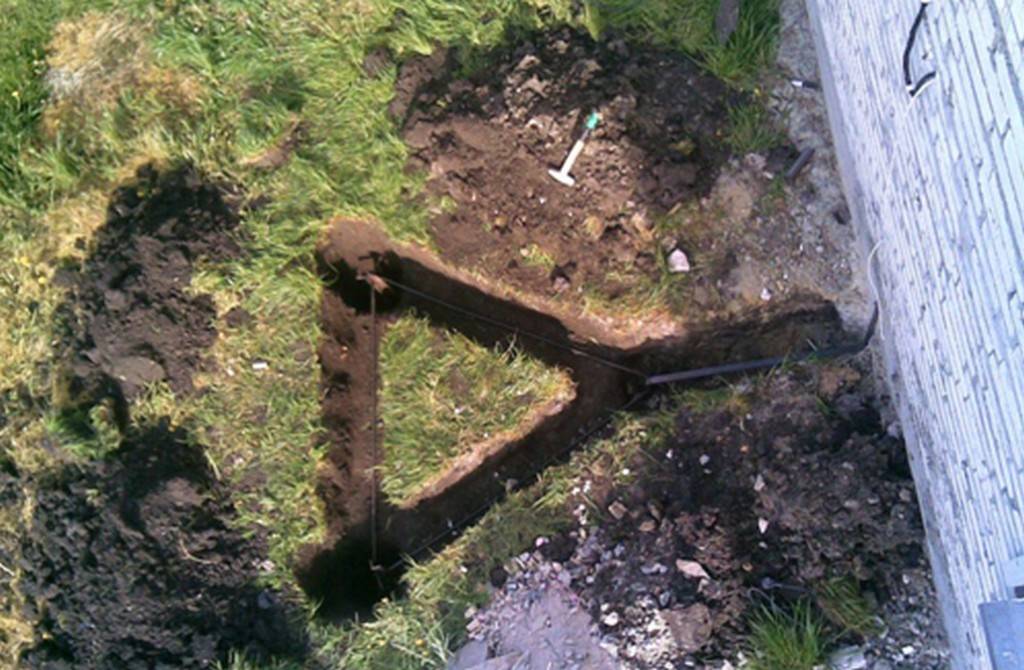

Земельные работы для заземления

  • Для начала нужно вбить в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Предварительно их нужно заострить в форме клина. Сделать это можно с помощью болгарки.Клинья должны немного выступать из почвы, чтобы в дальнейшем была возможность приварить к ним горизонтальные заземляющие пластины.
  • С помощью сварки прикрепить к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
  • Из нержавеющей стали необходимо изготовить полоску размером 4*4 мм. Ее необходимо приварить к вершине треугольника и провести ее по траншее к фундаменту дома.
  • Соединить заземляющий провод,исходящий от распределительного щита,с корпусом электрокотла при помощи болтов.
  • Засыпать получившуюся конструкцию землей.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

  • одноконтурные (предназначены только для отопления всего дома);
  • двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

  • настенные котлы;
  • напольные котлы (производятся модели большой мощности).

Последовательность работ

Типовая схема обвязки предполагает места и последовательность установки оборудования, систему труб, вид и тип оборудования, количество контуров, вид нагревательных элементов, электросхему с оборудованием и приборами защиты. Когда система отопления имеет большое сопротивление, например, многоконтурное отопление или система «теплый пол», то устанавливают циркулярный электронасос.

Последовательность обвязки:

  1. Для начала надежно устанавливают котел на стену или пол. ТЭНовыйагрегат закрепляют не ниже 1.5 м от уровня пола, индукционные или электродные устройства закрепляют ниже, по условиям обвязки.
  2. Выполняют установку распределительного коллектора от котла.
  3. Присоединяют трубы требуемого диаметра к входному и выходному патрубкам ЭК.
  4. Устанавливают регулирующий температуру теплоносителя трехходовой клапан с функцией смесителя.
  5. Монтируют циркуляционный насос на обратке.
  6. Устанавливают приборы защиты котлов отопления, состоящей из 2-х клапанов и манометра, установленных на выходе из ЭК.

Схема обвязки системы с естественной циркуляцией

Типовая система отопления объектов по принципу естественной циркуляцией теплоносителя требует установку основных элементов:

  • Комнатный термостат для регулировки температуры;
  • отопительные приборы — радиаторы и конвектора;
  • воздушный бачок открытого типа;
  • запорно-регулирующая арматура и крана для подпитки контура сети.

Технология схема обвязки электрического котла с естественным движением среды является простой и доступной для самостоятельного монтажа. Она упрощается из-за отсутствия насоса для перемещения теплоносителя.

Нагретая вода перемещается по контуру, выполненных со строгим соблюдением уклонов, благодаря физическим законам движения горячих и холодных сред. Она применима для индивидуального отопления одноэтажных объектов с небольшими площадями нагрева.

Обвязка с принудительной циркуляцией

В этой схеме дополнительно обвязывается циркуляционный насос: байпасная линия, электропитание, запорно-регулирующая арматура и система безопасности с датчиками температуры и давления. Эта наиболее оптимальная схема автоматического управления уровнем нагрева и ГВС. Владелец объекта может выбирать разные температуры для разных помещений, хотя и потребует повышения стоимости отопления на затраты электроэнергии для работы насоса.

Алгоритм обвязка электрического котла отопления, схема ТЭНового электрокотла:

  1. Присоединяют выходные патрубки к сетевому трубопроводу через шаровые краны и американку.
  2. Монтируют в обратной магистрали расширительный бачок мембранного типа и сетчатый грязевик для фильтрации взвешенного шлама и мусора в сетевой воде.
  3. Для очистки грязевика, перед ним устанавливают шаровой кран.
  4. Устанавливают циркуляционный насос в схемах с принудительной циркуляцией, если его нет в комплекте поставки котла, то его приобретают дополнительно, подбор осуществляется по объему воды, которая окулируется по контуру котла и указанному в паспорте.
  5. Устанавливают группу безопасности: манометр, воздухоотводчикаи предохранительно-сбросной клапан, предотвращающий от повышения давления в системе.

Аварийная обвязка

Такой вид обвязки обязателен для двухконтурных электрокотлов, его выполняют в целях безопасной эксплуатации всего оборудования, например, внезапное отключение электроэнергии.

Существует несколько вариантов аварийной обвязки ЭК:

  1. Циркуляция воды через байпас с подпиткой водопроводной водой. Схема имеет небольшое применение, в связи с тем зачастую при отключении электроэнергии – вода также отключается.
  2. Аварийный источник электропитания для насоса циркуляции — аккумуляторная батарея. Она должна всегда находиться в заправленном состоянии, таким образом, схема требует постоянного обслуживающего персонала для зарядки и обслуживании батарей.
  3. Гравитационная циркуляция — специальный контур с минимальным подключением нагрузки, для охлаждения теплоносителя, обогревает только небольшую часть комнат. Данная схема – самое эффективное решение.

Можно подвести черту, действительно, обвязка электрического котла автономного отопления не является сложной. Тем не менее от исполнителя потребуется скрупулёзность   выполнения и обеспечения качества соединений. От владельца и монтажной организации потребуется соблюдение Правил электробезопасности и соблюдение точности монтажной схемы завода-изготовителя обозначенной в технических документах электрокотла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
