Делаем дымоход для котла своими руками

Рассмотрим, как сделать дымоход для котла?:

  1. Величина сооружения в поперечнике. Дымоотвод в поперечнике равняется или превосходит диаметр выводного отверстия обогревательного прибора. Для перевода на иной диаметр применяется деталь «переходник», необходимого размера.
  2. Выбор подходящих труб. Использование привычной трубы или утеплённой, определяется от места нахождения дымохода. Обычные трубы используются только в обогреваемых зданиях. Утеплённые трубы могут использоваться, как в отапливаемых, так и в не обогреваемых комнатах и на улице. Выбор между не утеплённой и утеплённой трубой в обогреваемых комнатах ложится на хозяина, который руководствуется ценой, противопожарной безопасностью и удобством в использовании. Для перевода с обыкновенной трубы на утеплённую применяется соответствующая труба переходник.
  3. Опорная площадка. Нужно выбрать тип установки дымохода с применением или без задействования подпирающей площадки «кронштейн консольный», можно определить по конструкции обогревающего устройства и местонахождению дымоотвода. Без применения подпирающей площадки подходит только выровненный по вертикали дымоход, стоящий на обогревающем устройстве. В других случаях должен использоваться через 5 метров кронштейн консольный в виде опорной площадки.

Где можно купить дымоход для котла? Приобрести можно на сайтах специализированных магазинов. Также можно их найти в больших строительных магазинах.

Преимущества

Итак, какими достоинствами способна порадовать коаксиальная система дымоотвода?

Преимущества инновационного приспособления таковы:

  • долгий срок эксплуатации – длительность жизни более 50 лет;
  • стойкость к износу – система противостоит разрушительному влиянию климатических, механических, биологических, термических факторов;
  • практичность – конструкция не проходит через крышу, ввиду чего нет необходимости нарушать её целостность;
  • безопасность – риск возгорания в зоне соприкосновения тех или иных легковоспламеняющихся поверхностей с системой дымоотвода уменьшается, так как внутренняя труба прекрасно охлаждается за счёт внешней;
  • экологичность – дымоотвод способствует полному сжиганию топлива, поэтому количество несгоревших частиц, которые выбрасываются в воздух, в разы сокращается;
  • экономичность – нет необходимости в организации дополнительной вентиляции, так как вредные для человеческого организма вещества не попадают внутрь жилища;
  • компактность – дымоотвод имеет оптимальные габариты, в результате чего экономится пространство;
  • чрезвычайно широкий ассортимент – выбрать нужный образец для той или иной системы не составит труда;
  • эффективность – увеличение коэффициента полезного действия за счёт согревания поступающей холодной воздушной массы о разогретую трубу;
  • лёгкий монтаж – нет необходимости в наличии специальных умений и знаний.

Материалы изготовления дымохода для камина

Из кирпичей

Кирпичный дымоотвод считается первым среди аналогов. Установка такой системы требует соблюдения множества правил и учета нюансов кладки, поэтому работу следует доверить профессионалам. Этот вид конструкции сооружается вместе с домом, что позволяет сэкономить на устройстве фундамента. Габариты и расположение кирпичного камина учитываются в процессе строительства здания, что минимизирует ошибки монтажа.

Кирпичная кладка крепится на цемент с примесями. Не стоит использовать чистый цементный раствор, так как он обладает плохой пропускной способностью. Отходы горения будут накапливаться в стыках за неимением возможности выхода. Потеки сажи сделают поверхность трубы шероховатой, что приведет к ухудшению тяги. Такой камин быстро выйдет из строя и потребует проведения дополнительных ремонтных работ.

Из стали

Использование труб из нержавеющей стали позволяет облегчить конструкцию. Мастера предпочитают использовать конструкцию сэндвич, которая описывалась ранее. Стальные трубы укрепляют минеральной ватой, защищая покрытие от воздействия агрессивной среды и температурной нагрузки. Нержавейка обеспечивает высокую тягу за счет хорошей проходимости. Стальные стенки обладают низкой шероховатостью, поэтому сажа не задерживается в трубопроводе.

Недостаток стали – это низкая устойчивость. Конструкция требует дополнительного усиления основания и укрепления самой системы. К тому же, нержавейку нельзя использовать в деревянных домах. Обладая высокой теплопроводностью, сталь способна быстро перегреться.

Из керамики

Керамические дымоходы просты в установке и отличаются высоким сроком эксплуатации. Такие системы огнеупорны, поэтому минимизируют риск возгорания. Эти конструкции выпускают в ограниченных размерах. Каждому виду соответствует своя технология сборки. Фрагменты системы многослойны, поэтому не требуют дополнительной защиты изоляционными материалами. В таких конструкциях происходит постоянный отвод тепла, так как в оболочке располагаются специальные каналы.

Стыки элементов заполняются огнеупорной мастикой. Готовая конструкция устанавливается в стене, не требуя дополнительного усиления. Процесс установки системы несложен

Важно знать, что между дымоходом и деревянной стеной нужно оставить промежуток 5 сантиметров. Если это сделать не получается, то в камин необходимо вставить стальную трубу

Она снизит тепловую нагрузку на доски.

Особенности монтажа

Строительство и монтаж дымоотводящей конструкции, ее установка, а затем сборка и крепление рассматриваются индивидуально для каждого дымохода.

Для кирпичного дымохода – это фундамент, правильность расположения рядов кладки, состав раствора для кладки, швабровка, оголовок и при необходимости дымник; для керамического дымохода – фундамент, крепления модульных элементов, а также ревизия с тройником для подключения; для дымохода из нержавейки – крепления и кронштейны, внутренние трубы «по конденсату» или наружные «по дыму», использование отводов для уклонения канала от вертикали, устройство проходов через перекрытия и кровлю, плюс оголовок и дымник.

Строительство и монтаж дымохода производится с учетом теплового расширения материала в процессе эксплуатации. Необходимо исключить возможность нарушения герметичности дымового канала, придерживаться правил пожарной безопасности, в особенности в тех случаях, когда дымоход расположен в непосредственной близости к возгораемым конструкциям. Высота и сечение дымохода, соответствие составных элементов, а также порядок его установке рассчитываются на этапе проектирования каминной конструкции.

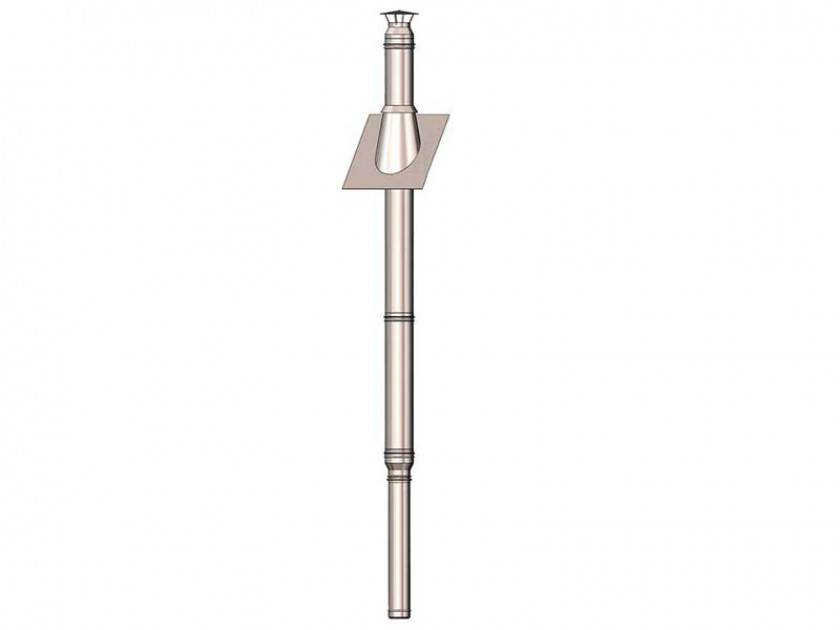

Основные этапы монтажа сэндвич-дымохода

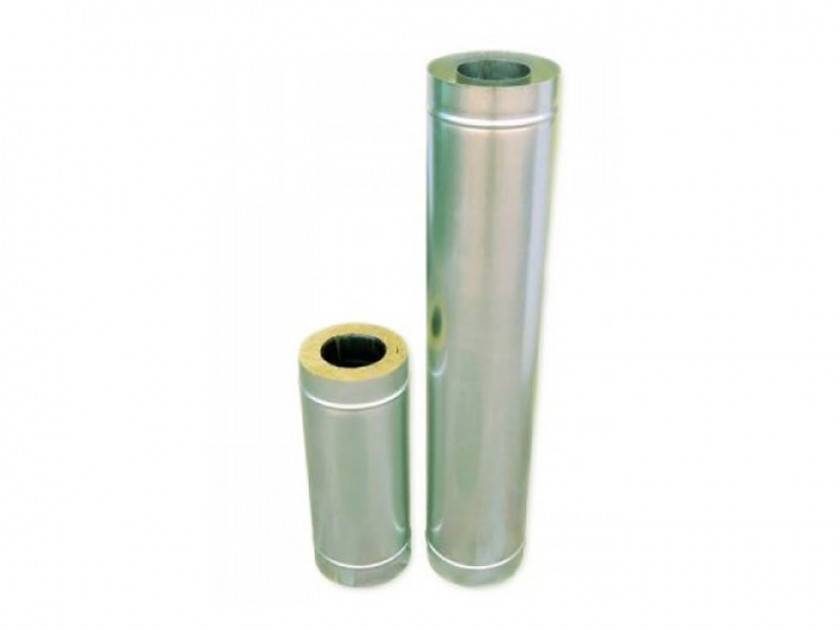

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

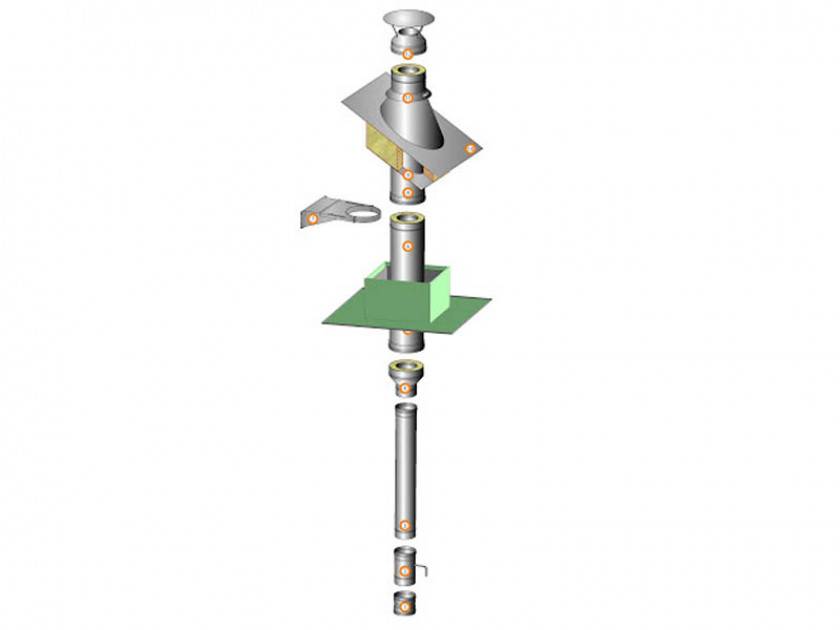

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

  • Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
  • Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

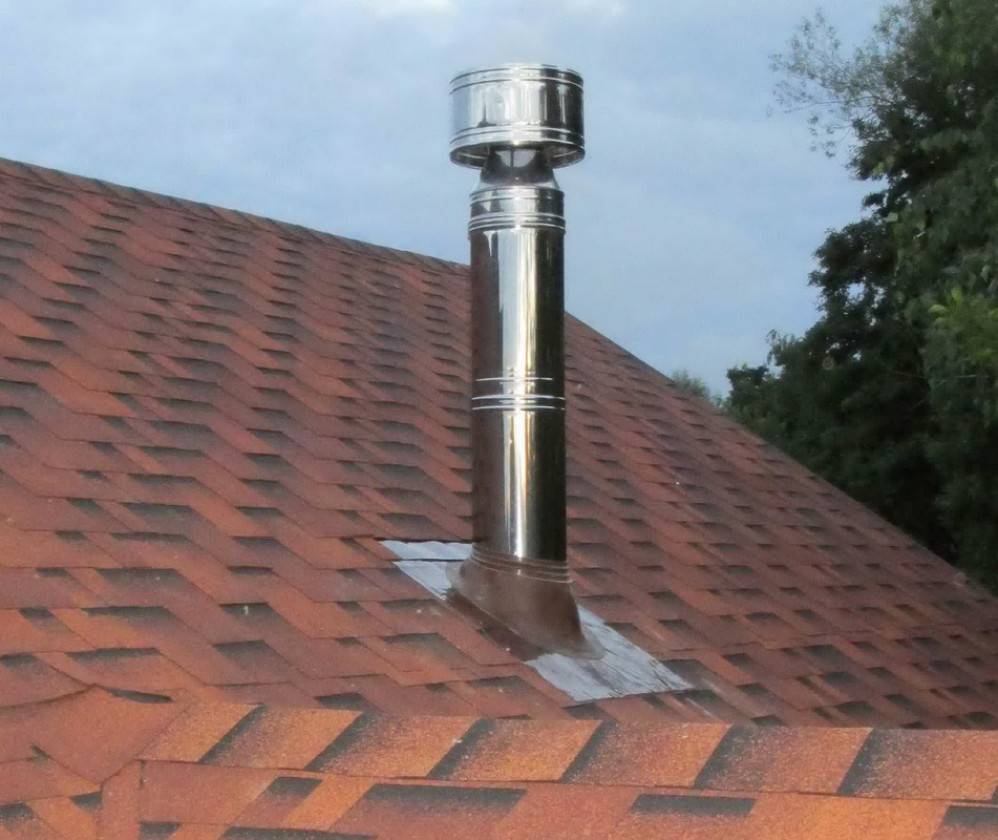

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

  1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
  2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
  3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Чистка труб дымохода и уход за ними

Заключаются в соблюдении следующих моментов:

  1. В отопительный сезон чистка дымохода от твердотопливного котла проводится минимум 1 раз в 2 недели.
  2. Чистка выполняется через специальный отсек ‒ ревизионное окно. Если оно отсутствует, то нужно снять хомут и открыть заглушку.
  3. Регулярно очищается от влаги и конденсатосборник. Когда он соединен с канализацией, проверяется состояние соединительной трубки. При повреждении выполняется замена. Для очистки используется кусок проволоки.

В случае пренебрежения рекомендациями по уходу накопившаяся сажа заполнит трубу, станет помехой для свободного выхода дыма и может привести к повышению задымленности в помещении или еще хуже ‒ к пожару.

8 – Эксплуатация модульных систем дымоходов

При эксплуатации модульных систем дымоходов необходимо соблюдать требования настоящего руководства.

Модульные системы дымоходов предназначены для работы со всеми видами топлива: деревом, древесными отходами, картоном, торфяными брикетами, бурым углём, природным и сжиженным газом, дизельным топливом и т.д.

При эксплуатации модульных систем дымоходов

ЗАПРЕЩАЕТСЯ:

  • растапливать печь легковоспламеняющимися или горючими жидкостями;
  • применять дрова, длина которых превышает размеры топки;
  • сушить одежду, обувь и иные предметы на деталях дымоходов;
  • удалять сажу из дымохода путем выжигания;
  • эксплуатировать теплогенерирующий аппарат способом, не указанным в руководстве по его эксплуатации;
  • заливать огонь в топке водой;
  • использовать хлор и его соединения.

ТОПЛИВО

Модульные системы дымоходов предназначены для работы со всеми видами топлива: дерево, древесные отходы, картон, торфяные брикеты, бурый уголь и т.д. При использовании каменного угля рекомендуется смешивать его с вышеуказанными или иными видами топлива.

При техническом надзоре, обследовании, техническом обслуживании и ремонте модульных систем дымоходов из нержавеющей стали марки «» необходимо руководствоваться Сводом правил по проектированию и строительству СП 13-101-99 «Правила надзора, обследования, проведения технического обслуживания и ремонта промышленных дымовых и вентиляционных труб».

Правила обслуживания

Дымоходная труба, равно как и любой другой прибор, требует периодического обслуживания. В нашем случае оно включает в себя устранение незначительных трещин и повреждений снаружи, которые возникают из-за большой температуры; также сюда относится и чистка сажи. И здесь возникает проблема: а можно ли собственноручно почистить такой дымоход, не прибегая к помощи специалистов?

В принципе, можно. Для этого перед началом чистки проверяется верхняя часть дымохода – под его козырек нередко попадают различные сторонние предметы, которые занесло ветром. И если подобные предметы есть, их проталкивают вниз, используя для этого специальный шест с подсоединенным к нему ершом из железной проволоки. Аналогичная процедура проводится и в нижней частью через ревизионное отверстие.

3 Способа прочистить дымоход

Советуем вам подробнее ознакомится с инструкцией о том как своими силами прочистить трубу дымохода Узнать подробнее

Далее остатки сажи и другие посторонние вещи извлекаются из трубы с помощью совка. В конце чистки внутренние поверхности конструкции обрабатываются специальным средством, препятствующим скапливанию сажи, после чего печь протапливается на максимальной тяге.

Обратите внимание! Вне зависимости от материала при установке дымохода и его дальнейшей эксплуатации нужно соблюдать все соответствующие правила. Тогда в доме будет не только тепло, но и уютно

В качестве заключения

Как видим, оцинкованная труба для дымохода предельно проста не только в конструктивном плане, но и в плане установки. У нее имеется ряд технических преимуществ, но она в это время соответствует необходимым нормам. Конструкция будет служить долго, если, разумеется, не забывать об уходе.

На этом все. Теплых вам зим!

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

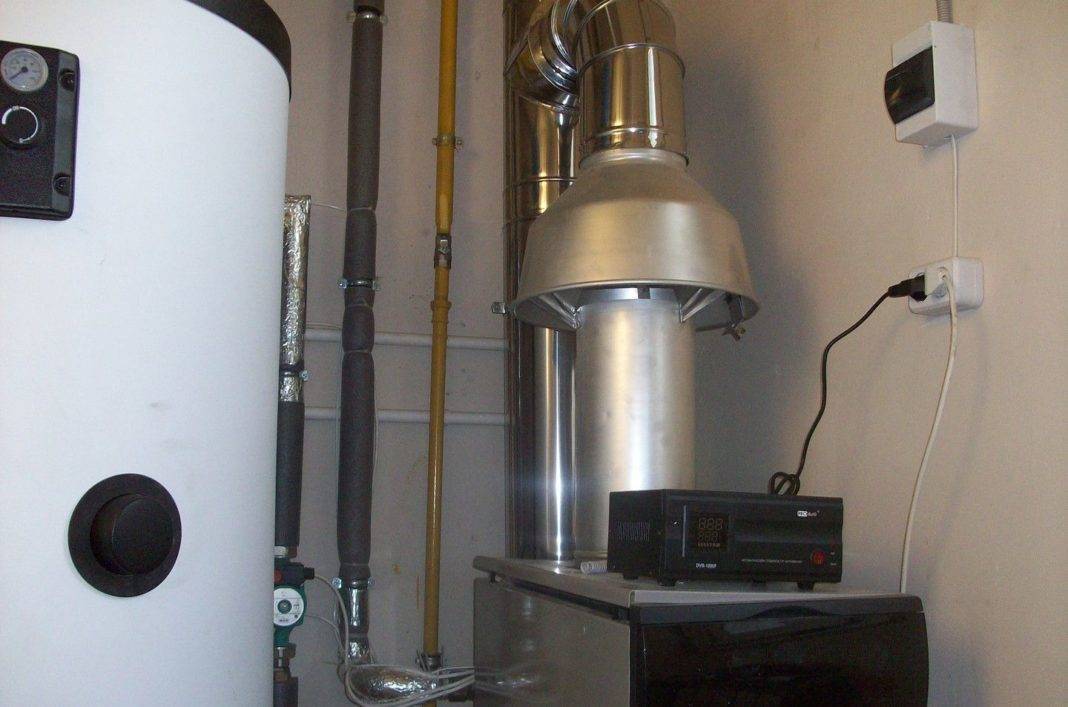

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Устройство и преимущества

Сооружение коаксиального дымохода приходит уже готовым к монтажу. Сборка происходит ускоренно и выполняется без трудностей.

Потребуется определить диаметр выводной трубы и характеристики – длина с высотой.

  1. Сборка коаксиального дымохода делается несложно.
  2. Труба возводится над котлом и разворачивается на 90 градусов.
  3. От неё до потолочного покрытия должно приходиться не менее 20 см.
  4. Затем она протягивается сквозь дыру в стенке, на природе предстоит завершиться в промежутке не меньше 30 см от стенки.

Формируется также и высота над плоскостью земли, которая насчитывает не меньше 20 см над почвой и промежуток до близлежащей стенки – от края трубы до стенки приходится свыше 60 см.

Как правильно собирать дымоход: «по дыму» или «по конденсату»?

Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.

При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.

Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

  1. «По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
  2. «По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.

Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.

Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.

Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

Область применения

Одноконтурные системы, в отличие от двухконтурных, которые устанавливаются как внутри, так и извне помещения, не предназначены для наружного устройства. Их разрешено применять исключительно внутри домов или построек, которые оборудованы надежным отоплением. Из-за отсутствия теплоизоляции тонкостенная сталь трубы очень скоро охлаждается, что снижает тягу и теплопроизводительность котельной установки и выходу угарных газов в помещение.

Одноконтурный дымоход можно применять исключительно внутри домов

Одноконтурные трубы допустимо использовать для каминов и печей, и для отвода газов от котлоагрегатов, функционирующих на различных видах топлива. Кроме того, неутепленные трубы из некорродирующего металла позволительно использовать для обустройства вентиляционных устройств.

Высота трубы

Этот размер определяется СНиП, который устанавливает определенные параметры:

  • Если кровля имеет плоский вид, дымовая труба должна над ней возвышаться на 1,2 метра.
  • Если дымоход расположен около конька, а расстояние менее 1,5 метра, он должен возвышаться над коньком на 0,5 метра и более.
  • При расположении трубы в диапазоне 1,5 — 3 метра до конька, она не должна находиться ниже линии конька.
  • Если расположение дымовой трубы от конька превышает 3 метра, ее высота должна находиться на линии, проходящей от конька, выдержав угол 10 градусов, относительно линии горизонта.

Для определения высоту дымохода учитывается большое количество показателей. Параметры, представленные выше касаются только газового оборудования. Чтобы осуществить точный расчет необходимо воспользоваться услугами специализированной компании.

Керамоблоки и керамзитобетонные блоки для керамического дымохода и вентиляции

В них транспортируются жидкости под давлением, создаваемым насосными станциями. Часто — это трубопроводы канализации и водоснабжения с высокой пропускной способностью. По величине давления, для которого предназначена бетонолитная труба, их подразделяют на высоконапорные до 25 атм.

Материал, способный длительное время работать при таких давлениях — портландцемент от М и выше. Конструкция изделий бывает и раструбной, и цилиндрической. В раструбной круглой трубе могут стоять полимерные и стальные сердечники. По ним допускается перегонять жидкие слабоагрессивные компоненты, нагретые до град.

Бетонные трубы для дымохода – дешево и сердито

В них жидкости движутся самотеком за счет уклона, создаваемого при проектировании трасс. Часто — это трубопроводы подземных вод, бытовой и ливневой канализации. Системы формируются трубой фальцевого или раструбного типа.

Вяжущая основа бетона — шлакопортландцементы, быстротвердеющие и обычные портландцементы, сульфатостойкие и специальные стойкие к коррозии компоненты.

Лучшие сэндвич-дымоходы 2020-2021

  • Ferrum;
  • Дымок;
  • Феникс;
  • Вулкан;
  • Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

  • пригодность для печей на дровах;
  • в набор для монтажа входят термоустойчивый герметик и винты;
  • для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

  • верхняя секция имеет оболочку толщиной 0,5 мм;
  • отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

  • в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
  • малая толщина металла, снижающая ресурс конструкции;
  • не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

  • для соединения листов использована аргоновая сварка;
  • в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
  • предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

  • для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
  • предусмотрен слой базальтовой ваты толщиной 50 мм;
  • в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

  • высокая цена;
  • увеличенный до 0,22 м внешний диаметр;
  • участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

  • доступны варианты с внешней частью из нержавейки или оцинковки;
  • для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

  • отсутствуют готовые наборы;
  • часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

  • простой монтаж за счет использования переходных раструбов;
  • в набор входят листы базальтовой ваты для защиты перекрытий;
  • трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Технологические требования

Необходимо соблюдать следующие технические требования:

  • Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
  • Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
  • Запрещается наличие прогибов.
  • Очень важна длина (3 — 6 метров).
  • Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
  • Возвышение оголовка над крышей должно превышать 100 см.
  • Крепление трубы к стене, выполняется с шагом 1,5 метра.
  • Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Особенности монтажа

Устройство дымохода из металла выполняется довольно просто, основным правилом является сборка снизу вверх. При этом к патрубку теплового прибора всегда присоединяется одностенная труба, даже если остальная часть конструкции будет собираться из сэндвичей.

Для защиты дымохода от осадков и мусора, а также для улучшения тяги навершие трубы оснащают насадкой-зонтиком или дефлектором.

В зависимости от разновидности используемых труб и варианта размещения дымоотводящей системы монтаж будет иметь ряд особенностей:

  • Двухконтурные секции соединяют, надевая верхнюю трубу на нижнюю. Одноконтурные трубы соединяют по-разному: при монтаже внутреннего дымохода надевают верхнюю на нижнюю, при сборке внешнего – верхнюю вставляют в нижнюю.
  • Стальной дымоход может сильно нагреваться, поэтому в местах прохождения стен, перекрытий и крыши его теплоизолируют. Отверстие для проведения трубы в несущих конструкциях должно выполняться с зазором в 20 см при использовании двухконтурных труб и 100 см при использовании одностенных. В кровле вырезают отверстие с зазором не менее 13 см. В отверстие вставляют проходной короб, который заполняют негорючим утеплителем, со стороны кровли место прохождения закрывают кровельным переходником.
  • Место соединения одноконтурной трубы с двухконтурной закрывается заглушкой, которая предотвратит выпадение и возгорание утеплителя.
  • При возведении комбинированного дымохода сначала собирают дымовую трубу, затем строят шахту и заполняют свободное пространство теплоизолирующим материалом, либо собранную трубу обматывают утеплителем и надевают сверху стальной кожух.

Специфика устройства дымохода из керамзитобетонных блоков

Монтаж печных дымоходов, возводимых с применением любого вида керамических блоков, должен производиться с соблюдением всех правил, касающихся их обустройства. Изучение этих правил и требований, позволяет создать эффективный и безопасный дымоотвод и ответить на ряд вопросов, которые неизбежно возникают у людей, занимающихся их возведением.

Фундамент под дымоход: нужен ли он?

Чтобы придать необходимую прочность такой конструкции, как дымоход, требуется предварительная установка фундамента. Основой этого фундамента является бетонный раствор вкупе с мелким щебнем. Прочность основания может быть увеличена за счет армирования.

Дымоход своими руками — работа ответственная, потому учет следующих важных моментов позволит избежать ошибок и обеспечить максимальную прочность конструкции:

  • выбирая арматуру, лучше остановиться на вариантах с величиной диаметра 10 мм;
  • пропорции бетонного состава — 1/4/6 (цемент/песок/щебень);
  • подушка должна обустраиваться с обязательным выводом по уровню;
  • обустроенному основанию необходимо отвести не менее двух недель для того, чтобы оно затвердело и приобрело все необходимые прочностные характеристики. Только после этого можно браться за укладку блоков, образующих остов дымохода.

Однако возможен и отказ от фундамента под дымоход: это допустимо лишь в случае установки облегченного варианта керамических конструкций. Для этого под первый ряд блоков укладывают монтажную площадку специальной формы, которая максимально равномерно распределяет вес дымохода по стене здания.

Как правильно выложить керамические блоки

При установке сборного модуля дымохода с применением керамических термостойких блоков следует соблюдать ряд рекомендаций и правил, обычно указываемых производителями. В ходе работы следует учесть следующие нюансы и выполнить указанные ниже операции:

Использование специального кислотоустойчивого раствора для кладки гарантирует получение прочного и имеющего высокие теплоизоляционные характеристики дымохода. Размер шва — не более 1 см, в противном случае высока вероятность образования «мостиков холода», что ведет к увеличению скорости процесса образования конденсата.

  • Первый ряд укладывается на бетонное основание, затем устанавливается керамическая труба. Теплоизоляция фиксируется распорной арматурой.
  • Для установки ревизии или отводчика конденсата с помощью болгарки прорезаются отверстия.
  • Укрепление конструкции осуществляется путем установки шпилек или прутков арматуры в ее угловых частях, для чего предусматриваются отверстия в блоках, расположенные по бокам.
  • Процесс сбора трубы осуществляется снизу вверх, при этом стыки следует обрабатывать герметиком с высоким показателем сопротивляемости.

Керамические и керамзитобетонные блоки укладываются по единой технологии на основании приведенных выше рекомендаций.

Теплоизоляция между трубой и блоком

В комплекте к системе отведения дыма обычно прикладывается рулонный утеплитель, который позволяет быстро монтировать его, чем обеспечивается теплоизоляция трубы дымохода. Такие свойства утеплителя, как влагоустойчивость, низкая степень горючести, высокая удельная плотность и достаточная толщина, позволяют ему поддерживать необходимый температурный уровень.

Слой теплоизоляции укладывается по трубе, фиксация его осуществляется при помощи хомутов, исполняющих также роль и распорного механизма. Для обеспечения вентилирования теплоизоляции следует оставлять достаточное расстояние между стенками блоков и самой трубой. Выбор марки теплоизоляционного материала следует произвести в соответствии с рекомендациями производителя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
