Фундамент из блоков ФБС: технология устройства прочного сборного основания

Монтаж фундамента из блоков фбс

Что понадобится для монтажа

Выполнить сборку ленточного фундамента из блоков можно своими силами. Для работы потребуется подготовить расходные материалы и инструменты: • бетономешалку; • лопаты (штыковую, совковую); • трамбовку; • строительную тачку; • измерительные приспособления (нивелир, уровень, рулетку, линейку, колышки, шнур); • молоток, зубило, мастерок; • ёмкость для замеса раствора; • блоки; • песок, щебень, цемент; • гидроизоляция (рубероид или битумная мастика). Для укладки тяжёлых блочных элементов понадобится привлечь кран. Некоторые застройщики обходятся лебёдкой, но процесс монтажа с её помощью отличается трудоёмкостью.

Подготовительные работы

Перед проведением строительных работ на площадке производится уборка. С поверхности удаляется не только мусор, но и дерновая часть почвы. На установленные колышки натягивается шнур, определяющий параметры будущей постройки

При рытье траншеи важно предусмотреть её размеры, чтобы обеспечить беспрепятственный монтаж блоков. Дно котлована или траншеи необходимо выровнять по горизонтали. Если тип грунта песчаный, делать подсыпку из песка не обязательно

В других случаях такая прослойка нужна. Песчаная подушка по параметрам должна быть больше фундамента на 20 см с каждой стороны. Некоторые застройщики обустраивают некую несъёмную опалубку из деревянных досок высотой до 10 см. После заполнения формы песок обязательно увлажняют и трамбуют. При слабом грунте рекомендуется увеличивать площадь основы постройки. Для этого первый ряд укладывается плитами ФЛ. В качестве альтернативы используется заливка ленты бетонным раствором

Если тип грунта песчаный, делать подсыпку из песка не обязательно. В других случаях такая прослойка нужна. Песчаная подушка по параметрам должна быть больше фундамента на 20 см с каждой стороны. Некоторые застройщики обустраивают некую несъёмную опалубку из деревянных досок высотой до 10 см. После заполнения формы песок обязательно увлажняют и трамбуют. При слабом грунте рекомендуется увеличивать площадь основы постройки. Для этого первый ряд укладывается плитами ФЛ. В качестве альтернативы используется заливка ленты бетонным раствором.

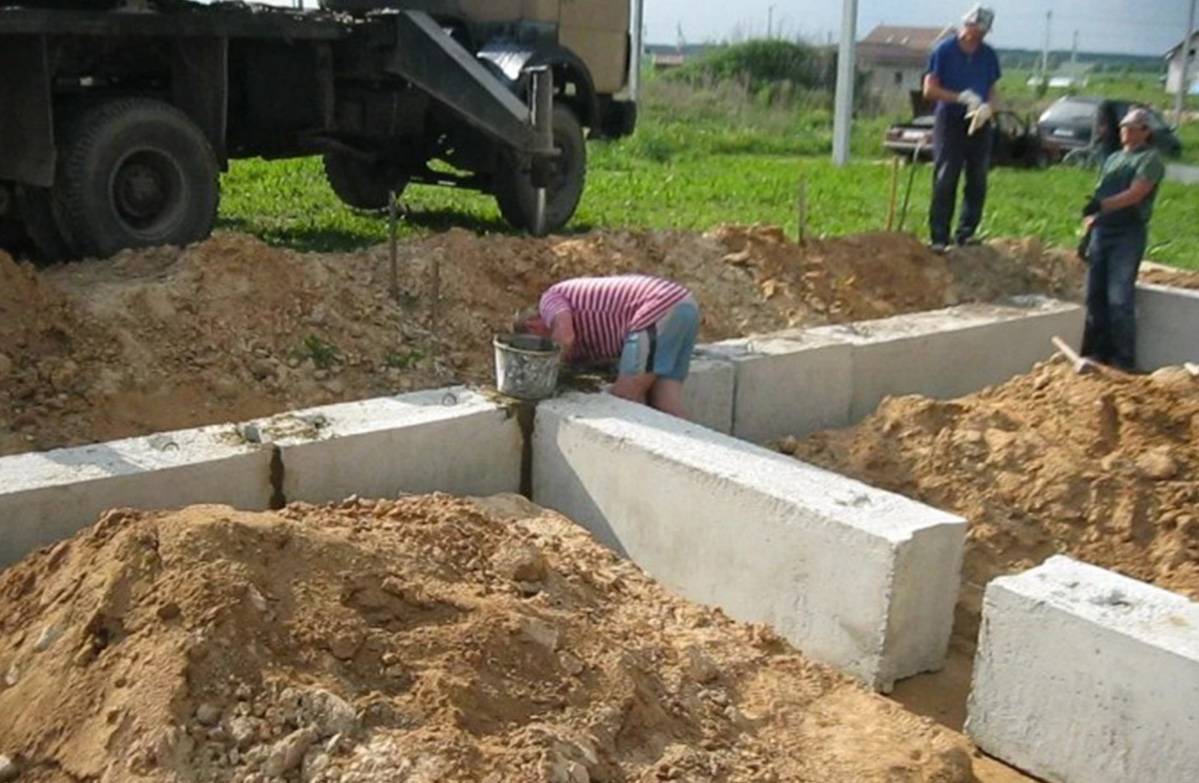

Укладка блоков ФБС

Блоки укладываются вначале по углам. Все стыки заливаются цементным раствором. Постепенно кладка перемещается к внутренним перегородкам. Каждый ряд контролируется уровнем на горизонтальность. При расстановке блочных элементов соблюдается принцип кирпичной кладки. Толщина швов не должна превышать 2 см. Раствором заливаются все соединения. На верхний ряд устанавливается опалубка, армирующая сетка и заливается бетон толщиной не менее 100 мм. После просушки наружная и внутренняя поверхности фундамента обрабатываются битумной мастикой для повышения влагостойкости. При возведении основания многоэтажной постройки, рекомендуется перекладывать каждый ряд арматурной сеткой или скрученной арматурой (10 мм). Это придаст прочности всей конструкции.

Преимущества и недостатки фундамента из блоков ФБС


К преимуществам можно отнести:

  • Экономию времени. Не надо смешивать бетон, считать количество расходного материала, соблюдать идеальные пропорции. Укладка ФБС проводится быстро и не стоит опасаться о качестве фундамента.
  • Производитель предусмотрел все аспекты установки блоков. Крупные блоки оборудованы специальными крюками для легкого монтажа. Изделия легче уложить в яму во время строительства многоэтажных домов или технически сложных объектов.
  • ФСБ оборудованы пазами, что дополнительно укрепляют фундамент.
  • Если строительство ведется на неподготовленном грунте или в северных регионах, ФБС легко справляется с этими проблемами. В состав материала добавляются химические вещества, повышающие устойчивость к деформации.

Недостатки при использовании блоков ФБС:

  • Цена.
  • Использование специальной техники для монтажа.
  • Большой риск проседания фундамента.

К минусам материала относят дополнительную гидроизоляцию и утепление, но сегодня трудно обойтись без этого этапа.

Бетонные

В основе этого материала лежит бетон. В зависимости от его марки, от размеров арматуры и частоты ее укладки зависят прочностные характеристики блочного материала. Фундамент из бетонных блоков, это три разновидности блочного материала:

  1. ФБП -пустотелые.
  2. ФБС — сплошные.
  3. ФБВ — сплошные, в которых сделаны вырезы для укладки коммуникационных сетей и заливки перемычек.

Первый тип самый распространенный. Изготавливают его или из тяжелого бетона, или из силикатного. Вторые изготавливают также из тяжелого бетона или из керамзитобетона. Фундамент из керамзитобетонных блоков является уже утепленным. Но есть у него минус — по сравнению с моделями из тяжелого бетона, у них прочностные характеристики ниже, поэтому рекомендуется использовать их под нетяжелые постройки: баня, гараж, сарай.

Они легче всех остальных, дешевле, правда, необходимо отметить неплохой показатель водонепроницаемости. Еще один плюс — это вырезы для заливки перемычек. Последние увеличивают показатель выдерживания давления на изгиб и смещение.

Третий тип — это, по сути, несъемная опалубка. Установка фундаментных блоков этого типа сопровождается дополнительной заливкой бетона в полости с предварительным укладыванием внутрь армирующего каркаса. Каркас собой представляет вертикально установленные штыри, которые обвязываются с горизонтально уложенной арматурой. Последние проходит сквозь все пустоты блоков для фундамента.

Из таблицы хорошо видно, что в марке уже заложены размеры. Это не вся классификация, потому что в таблице не указаны материалы с небольшими размерами. К примеру, ФБС 2-2-4, вес которого составляет 30 кг, что дает возможность проводить монтаж без привлечения тяжелой техники.

Ленточный фундамент фбс: особенности монтажа фундаментных блоков

Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков

Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа

Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.

Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.

Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины.Обратите внимание! Перед монтажом блоки следует очистить от возможного загрязнения и смочить водой. От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента

Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий

От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.

Обратите внимание! Нельзя устанавливать блоки на покрытое водой или снегом основание. При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм

И цена за штуку изделия составит всего 300 руб

При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.

Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ.

Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.

Фундамент из блоков: строим быстро и надёжно

Закладка фундамента — важнейший момент. На основание дома приходится самая большая нагрузка, поэтому от правильно выбранного типа фундамента, грамотно проведённых работ по его возведению, выдержанных сроков и стандартов, использования качественных материалов зависят крепость и долговечность всего строения.

Что представляет собой блочный фундамент

Известны разные технологии закладки основы дома, и возведение с помощью бетонных блоков занимает среди прочих достойное место. Блочный фундамент — это конструкция из бетона и арматуры, заложенной в самих блоках. Не нужно делать отдельно арматурный фундаментный каркас, а потом заливать его бетонным раствором. Здесь уже всё готово. Максимум дней 5 на укладку первого слоя (армированной монолитной ленты) и на то, чтобы он высох. А далее по принципу кирпичной кладки устанавливаются блоки.

Блочный фундамент быстро и несложно сделать своими силами. Единственное, что потребуется, — кран и 2–3 человека в помощь. Блоки укладывают при любой погоде — в снег или дождь нет никаких проблем с монтажом, что сохраняет время. За непродолжительный период, отведённый природой для строительства, можно выполнить все запланированные работы. Поэтому фундаментные блоки всё больше завоёвывают популярность и доверие среди частных отечественных застройщиков.

Фундамент из блоков определяет надёжность и долговечность всего строения

Достоинства и недостатки блочных фундаментов

Преимущества использования бетонных блоков:

  • скорость сооружения — это, по сути, уже предварительно разбитая на фрагменты монолитная основа строения, которая быстро складывается в нужную конфигурацию;
  • универсальность — возможность построить фундамент любой сложности;
  • надёжность — применение железобетонных изделий (ЖБИ), изготовленных в промышленных условиях с контролем качества на каждом этапе производства, позволит получить основание гораздо крепче классического;
  • стрессоустойчивость — в некоторые марки ЖБИ включены специальные добавки, что делает успешным устройство блочных фундаментов даже в районах вечной мерзлоты;
  • простота монтажа — не требуется опалубка;
  • строгость геометрии — каждая ассортиментная линейка имеет точную заранее заданную прочность, фундаментные блоки одного размера чётко подогнаны друг к другу и оснащены специальными пазами для их плотной стыковки.

Но наряду с преимуществами у блочных фундаментов есть и свои недостатки:

  • цена — немалый вес железобетонных изделий требует привлечения спецтехники, что, несомненно, удорожает строительство:
  • потребность в основательной гидроизоляции — в отличие от цельных заливных фундаментов, состоят из блоков и раствора, которые имеют различные физические свойства (уровень водопоглощения, морозостойкость) и оттого по-разному реагируют на воздействие окружающей среды, в силу чего после закладки следует сделать гидрозащиту;
  • низкая сопротивляемость потерям тепла.

Конечно же, некоторые недостатки можно подкорректировать — сделать наружное утепление, например, пенополистиролом, который надёжно защитит слабые места (соединительные швы) и продлит срок эксплуатации блочного фундамента. Или выбрать блоки маленького размера, чтобы не привлекать тяжёлую строительную технику.

Компенсировать низкую сопротивляемость блочного фундамента потерям тепла можно утеплением его наружной поверхности экструдированным пенополистиролом

Однако все эти дополнительные меры тоже немало сказываются на строительном бюджете, так что если для вас решающим фактором является экономия, то лучше подобрать другой тип фундамента, менее затратный. А раз уж на первом месте скорость постройки, тогда, безусловно, преимущество за блоками.

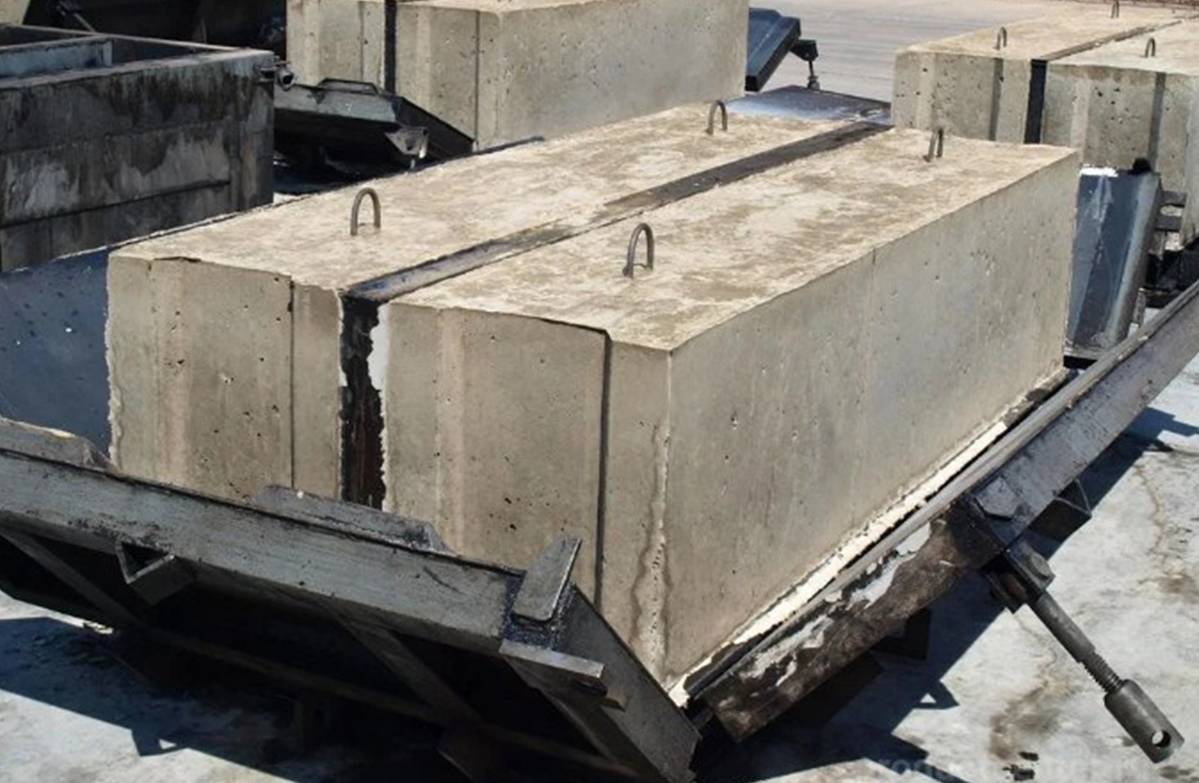

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

  • Высота 28 или 58 см.
  • Ширина 30, 40, 50 или 60 см.
  • Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения. Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

  • Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
  • Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
  • Долгий период эксплуатации.
  • Не нужно монтировать опалубку и арматуру.
  • Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

  • Высокая цена.
  • Низкая теплопроводность.
  • Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Инструкция по укладке фундаментых блоков

При монтаже фундамента из ФБС следует соблюдать технологию, так как лишь в этом случае гарантированы надежность и долговечность созданного основания. В ней нет ничего сложного. Первое, что нужно сделать, – правильно рассчитать необходимое количество материала и выбрать его тип. Для этого потребуется следующая информация:

  • тип грунта;
  • глубина залегания подземных вод, а также промерзания почвы;
  • размеры основания, которые выбраны в соответствии с габаритами будущего здания;
  • план подвала, в котором обозначены особенности ввода инженерно-бытовых сетей.

Обратите внимание: выпускается несколько разновидностей блоков. Наиболее популярными являются изделия, предназначенные для колонного, ленточного, а также столбчатого оснований

Количество материала вычисляется по следующей схеме: зная толщину, высоту и общий периметр будущей кладки, нужно рассчитать ее объем. Затем эту цифру следует разделить на кубатуру одного изделия, то есть блока. Специалисты рекомендуют использовать в работе блоки небольшого размера, так как они имеют меньший вес, а значит, не возникает сложности с их установкой.

После закупки материала приступаем непосредственно к установочным работам. Они выполняются поэтапно:

  • Подготовка участка, то есть разметка, земляные работы, освобождение траншей.
  • Устройство специальной песчаной подушки. На дно котлована засыпается слой толщиной 15 см из щебня и песка в соотношении 10:5. Для глинистых грунтов подушка должна быть трехслойной, ее оптимальная толщина – шестьдесят сантиметров. В данном случае в середину укладывается крупнофракционный наполнитель.
  • Создание основы. Она может быть выполнена из монолитной бетонной стяжки или из плоских плит.
  • Укладка блоков.
  • В некоторых случаях также требуются гидроизоляция и утепление.

Если вы не знаете, как правильно класть фундаментные блоки, просто соблюдайте следующие рекомендации:

  • Элементы размещаются с использованием грузоподъемной техники. Необходимо осуществлять контроль над правильностью их установки. Идеально, если за процессом будут следить 2-3 человека.
  • Первыми монтируются ФБС по крайним осям, то есть на углах будущего объекта. Их нужно соединить между собой с целью трассировки периметра.
  • Каждый блок, а точнее все его поверхности, обмазываются скрепляющим раствором.
  • Первый ряд целесообразно создавать из более плоских и габаритных изделий, так как в этом случае обеспечивается большая устойчивость.
  • Все блоки нужно выкладывать по уровню, недопустим «уход» больше чем на 2-3 градуса. Швы между элементами нужно заполнять скрепляющим составом.
  • Элементы устанавливаются по аналогичной схеме, что и кирпичная кладка, то есть со смещением. При этом угловые блоки размещают с перехлестом.
  • Слой раствора между рядами должен быть не менее 1,5 сантиметров.
  • Сначала создается фундамент для наружных стен, а после этого выполняется основание – для внутренних.

Поделиться ссылкой:

Область применения

Фундамент из бетонных блоков может быть выполнен в виде следующих конструкций:

  • столбы;
  • лента.

Чаще всего данный материал применяется для ленточных фундаментов. Такое основание можно устраивать как под небольшие индивидуальные строения, так и под многоэтажные дома. Выбор толщины бетонной стены зависит от толщины надземных стен, нагрузок на фундаменты и характеристик грунта основания.

Столбчатый фундамент из блоков ФБС можно предусматривать под небольшие легкие строения при высокой кислотности почвы и значительной глубине промерзания.

Фундаменты из ФБС применяются при достаточно хороших характеристиках грунта. Для болотистых и неустойчивых оснований рекомендуется применять плитные или свайные опоры.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

  1. Проектирование и выбор блоков.

  2. Земляные работы с отсыпкой подушки из песка.

  3. Установка (с армированием либо без).

  4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

  1. ФБС – сплошные рядовые.

  2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

  3. ФБВ – с вырезом по длине под коммуникации.

  4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами

Разделить бетонный фундаментный блок на две части нужного размера практически нереально

Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

  • на 1 часть цемента М300 берут 2,5 части песка;
  • на 1 часть цемента М400 песка идет уже 3 части;
  • при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Виды и типы строительных блоков

Построить фундамент – дело, требующее определенного опыта и навыков. Сначала необходимо определиться с видом материала для постройки основы.

Фундаментные блоки бывают следующих видов:

  1. Бетонные блоки. Блоки из такого материала наиболее долговечные и прочные. Они имеют значительный вес, из них можно сделать надежную основу для строения.
  2. Керамзитобетонные блоки. Фундамент из керамзитобетонных блоков является прочным и более дешёвым, чем бетонные блоки. Класть такой фундамент легче, чем бетонный. Основание из керамзитобетонных материалов имеет хорошую теплоизоляцию, стойкое к перепадам температур и экологически чистое.
  3. Пенобетонные блоки. Монтаж фундамента из блоков такого вида оптимален для возведения небольших строений. Преимуществом является то, что такой фундамент можно класть без применения строительной техники.

Большой популярностью в строительстве пользуются фундаментные блоки типоразмера 20х20х40 см. Отзывы говорят о том, что стройка с использованием данных блоков обходится гораздо дешевле, чем с другими.

Причем, нужно различать: пустотелые блоки используются для возведения стен, а твердотелые элементы 20х20х40 – для оснований.

Для постройки фундаментов применяются такие типы бетонных блоков:

  1. Монолитные блоки с пазом. Это армированные цельные фундаментные блоки с прорезями для прокладывания коммуникаций (ФБВ).
  2. Цельные фундаментные блоки стенового типа, то есть без отверстий (ФБС). Это монолитные изделия со стальной арматурой, считаются наиболее прочными.
  3. Пустотелые фундаментные блоки П-образные (ФБП). Эти блоки наименее прочные, могут применяться только при возведении легкого дома – каркасного или деревянного.
  4. ФЛ — блоки-подушки, которые применяются как основание для остальных блоков. Необходимость таких подушек обусловлена увеличением устойчивости фундамента и его долговечности.

Алгоритм строительства блочного фундамента

Так как перед рытьем котлована или траншеи наверняка производилась разбивка без особой скрупулезности, хозяину обязательно нужно проследить, чтобы подобная халатность не была допущена при переносе осей фундамента на подготовленную основу:

  • Четкий контур будущего фундамента нужно отметить с помощью лазерных устройств.
  • Во вспомогательных точках установить металлические штыри.
  • Пары расположенных напротив штырей соединить причалкой – натянутой леской или шнуром.

Недопустимо выполнять разбивку отдельными отрезками между крайними маяками-штырями одной стены. Иначе накопиться статическая ошибка. Результат ошибки — ощутимое отклонение и кривой, требующий недешевых исправлений фундамент.

Причалка необходима для контроля монтажа блоков по вертикали. Между шнуром и устанавливаемым блоком должно оставаться не более 2 мм. Вслед за набором высоты сооружаемого фундамента причалку передвигают вверх. Горизонтальность кладки проверять можно примитивным уровнемером, но лучше тоже лазерным нивелиром. Надежней.

Дальнейшие действия полностью в епархии бригады строителей, так как размеры и внушительный вес бетонных блоков для устройства фундамента подвластны только атлантам. Самый легкий элемент 45 кг, а ведь его еще доставить нужно к точке установки.

Но расслабляться хозяевам рано. Нужно проконтролировать, чтобы рабочие соблюдали технологические правила, а они должны:

  • Первым делом установить маячные блоки. То есть конкретно обозначить ФБС-блоками углы строения и места пересечения перегородок и несущих стен, если они запроектированы.
  • Между маячными блоками выполнить кладку первого ряда с заполнением раствором вертикальных швов. Толщина швов по вертикальным и горизонтальным стыкам 2 см. Для заполнения не перекрытых цельным блоком участков используют доборные элементы.
  • Монтаж второго ряда производится с перевязкой по принципу стандартной кирпичной кладки. Правда, отступ от края элемента диктуют не эстетические соображения, а все те же прочностные характеристики естественного основания. Над глинистыми пучинистыми породами вертикальный шов перевязки должен приходиться на середину блока предыдущего ряда. Если природная основа достаточно прочна, отступить от края можно на 0,4 высоты укладываемых блоков. Установленный с отклонениями блок обратно поднимают краном и, отведя его в сторону, повторяют попытку до тех пор, пока элемент фундамента не встанет на положенное ему место.
  • Во время кладки следует оставлять промежутки в местах пересечения фундамента коммуникациями. В промежуток затем вставляются гильзы под прокладку труб, оставшееся пространство заполняют пломбой из бетона, реже закладывают кирпичом.
  • После установки всех элементов по верху фундаментной кладки заливается армирующий пояс с предварительной укладкой сетки или трех рядов прутка. Он и поверхность конструкции выровняет под возведение стен, и надежность повысит.

Все стыковые швы по горизонталям и вертикалям должны быть заполнены раствором. Расшивку швов между фундаментными блоками производят с обеих сторон. На участках с характерным повышением грунтовой воды до и выше подошвы фундамента стенки его нужно гидроизолировать битумной мастикой или жидкой резиной.

В завершении работы траншею засыпают карьерным или речным песком послойно. Каждый из засыпанных слоев уплотняется трамбовкой.

Вот согласно данному перечню правил осуществляется строительство фундамента ленточного типа из готовых блоков фбс. Быстро и в сравнении с большинством способов сооружения оснований недорого, если учесть все затраты, а не только расходы на закупку стройматериалов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
