Дымоход в гараже: технология сооружения

Как сделать дымоход для буржуйки

Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла. Советуем прочитать о выборе материала под дымоход на нашем сайте.

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

  • Тройник с заглушкой.
  • Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

  • Грибок для завершающей верхней части дымохода.
  • Проходной стакан.
  • Теплоизоляционный материал.
  • Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

  • Заполнение швов герметиком.
  • Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

  • Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
  • Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

На схеме показан монтаж дымохода с выводом через стену

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

  • В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
  • Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

  • Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
  • Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

  • В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
  • Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа

Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их. Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см

Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться

Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Статья по теме: Теплица с открывающейся крышей своими руками

Устройство дымохода своими руками

Стоит отметить, что для изготовления этого элемента могут применяться трубы из разного материала:

  1. Из оцинкованной стали. Данный вариант хорош тем, что изделия мало весят, не боятся коррозии и обладают хорошей прочностью.


Система из нержавейки

  1. Из асбоцемента. Изделия прочные, не боятся атмосферных и температурных воздействий, однако имеют большой вес. Поэтому их в ряде ситуаций либо тяжело устанавливать, либо попросту невозможно из-за малой несущей способности стен или кровли, например.


Асбоцементное изделие Что же касается того, какой должен быть диаметр трубы для буржуйки стандартного типа, то, как правило, оптимальным размером считается диаметр 100 мм. (См. также статью Диаметр канализационной трубы: особенности.)

Получается, что оптимальное решение – это применение материалов из оцинкованной стали. Давайте разберемся, как монтировать эту часть системы.

Оптимальная конструкция трубы и пошаговая схема монтажа

Для работы понадобятся не только стальные магистрали, но и также такие дополнительные элементы:

  1. Тройник с заглушкой.
  2. Два колена.
  3. Насадка «грибок», которая применяется для закрытия верхней части канала от попадания дождя и снега.
  4. Утеплитель минеральная вата.
  5. Рулон пленки.
  6. Прочная веревка.
  7. Монтажная пена.

Это что касается материала. Из инструмента же придется запастись ножницами по металлу, рулеткой, болгаркой и перфоратором.

Ну а сама инструкция по сборке системы примерно такая:

  1. Соединяем первое колено с отверстием в крышке печи. Обычно это делается таким образом – к отверстию приваривается кусок обычной стальной трубы соответствующего диаметра, а уже на этот кусок надевается колено.


Пример приваренного к крышке куска трубы

  1. На плоскости стены на уровне высоты колена с помощью перфоратора проделываем отверстие, диаметр которого должен быть немного больше, чем диаметр вентканала. Если же стена сделана из профнастила или других металлических панелей, то отверстие делается болгаркой.
  2. Вставляем в колено (по горизонтали) отрезок трубы. Тут получается, что один конец изделия будет соединен с коленом на крышке, а второй выйдет на улицу. То есть получается, что это своеобразный переходник. (См. также статью Соединение труб: особенности.) Горизонтальная линия дымоходного канала
  3. Теперь нужно на конец (со стороны улицы) переходника надеть тройник таким образом, чтобы два оставшихся конца фитинга смотрели как бы вверх и вниз. Схема крепления тройника
  1. В тот конец, который «смотрит» вверх, вставляем основную часть магистрали. Скручиваем все металлические элементы между собой с помощью небольших саморезов.
  2. На конец тройника, который направлен вниз, крепим круглую крышечку. В крышечке тоненьким сверлом нужно проделать несколько отверстий. Эта часть системы служит для выхода конденсата из дымохода.
  3. На верхнюю часть линии закрепляем защитный «грибок».


Грибок В принципе получается, что основная часть дымоходной системы собрана. Теперь нужно обработать силиконом все соединения, а также задуть монтажной пеной все свободное пространство между стеной и переходником.

Что еще можно сделать, так это утеплить наружную часть магистрали – в этом случае больше тепла будет оставаться внутри помещения.

Выполняется это просто:

  • Металл оборачивается минеральной ватой, а затем затягивается сверху веревкой.
  • После этого все закрывается пленкой, которая тоже закрепляется с помощью веревки.


Утепление системы

На этом работы закончены – вентканал готов, печку можно спокойно эксплуатировать.

Плюсы и минусы буржуек

Отопление гаражей с помощью буржуек вполне оправдано. Электрический обогрев приводит к большим расходам на электроэнергию, учитывая большое количество тепловых потерь. То же самое относится к обогреву соляркой и сжиженным газом. Остаётся обогревать гаражное помещение с помощью буржуйки. Эта простая по конструкции печь может работать на дровах, угле, топливных брикетах и других видах топлива. Она всеядна и не требует разрешения на установку и эксплуатацию.

Рассмотрим положительные качества буржуек:

У буржуйки весьма разумный показатель КПД – он варьируется в пределах 70-80%, что зависит от её конструкции и типа используемого топлива.

  • Подходят для обогрева гаражей и любых других помещений технического назначения;
  • Дают большое количества тепла, что зависит от типа используемого топлива – используя дрова с высокой теплотворностью, вы добьётесь хорошего жара;
  • Быстрый прогрев – выгребаем оставшуюся с прошлой растопки золу, загружаем свежие дрова, ждём 15-20 минут. По истечении этого времени в гараже станет заметно теплее. Минут через 30-40 температура достигнет комфортного предела (не стоит поднимать её выше +23-24 градусов);
  • Простая установка – нужно смонтировать её на негорючем основании и подключить дымоход;
  • Возможность модернизации – буржуйку легко переоборудовать под жидкостные и газовые горелки. Также существуют определённые методики по поднятию эффективности – мы затронем этим моменты в обзоре.
  • Не самый презентабельный внешний вид, но в гараже и другом техническом помещении это не имеет ни малейшего значения;
  • Неправильно собранная буржуйка может оказаться слишком прожорливой и неэффективной – 40-50% тепла улетят наружу;
  • Нужна установка высокого дымохода – надлежащая тяга обеспечивается установкой дымохода до 4-5 метров в высоту.

Кроме того, буржуйки нуждаются в регулярной очистке. Одно дело убрать накопившиеся угольки и золу, и другое дело удалить смолу из трубы. Проблема со смолами решается установкой дымохода из трубы диаметром минимум 100 мм (а лучше 120 мм).

Устройство металлического сэндвич-дымохода

Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.

Материалы для установки металлической конструкции

Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).

Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки

Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).

Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.

Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома

При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.

Схемы монтажа сэндвич-дымохода

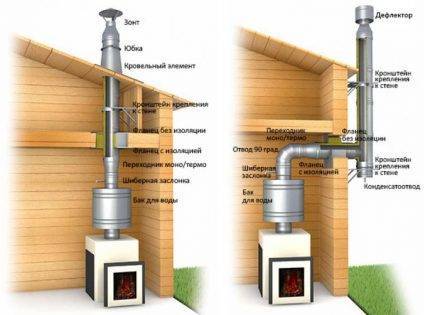

Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.

Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия

Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант.

Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.

Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.

Порядок монтажных работ:

  • присоединение к котлу (или другому источнику тепла) переходника;
  • пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
  • установка в стене проходного блока с термоизоляцией;
  • монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
  • обустройство опорного узла с внешней стороны (площадки на кронштейнах);
  • установка вертикальной трубы;
  • крепление в верхней части конуса и оголовка.

При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.

Советы по устройству внутренней трубы

При выборе внутренней модели необходимо помнить о некоторых технологических нюансах

Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла

Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше. Более подробно о самостоятельной сборке сэндвич-дымохода читайте в этом материале.

Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Что понадобится для монтажа?

Никаких проблем с приобретением необходимых комплектующих для обустройства дымохода быть не должно, их сейчас продают на каждом углу. При этом категорически не рекомендуется использовать для таких целей самостоятельно изготовленные трубы – они либо быстро выйдут из строя, либо приведут к серьезным проблемам (например, заход дыма прямо в помещение).

Устройство дымохода для буржуйки предполагает применение следующих материалов:

  1. Трубы из нержавеющей стали.
  2. Колена для последующего осуществления крепежей (стыков). С их помощью можно будет сделать изгибы дымоотвода.
  3. Специальная «шляпка», которую необходимо будет поставить на конечном сегменте трубы.
  4. Любой хороший огнеупорный герметик или, как аналог, асбестовый шнурок – применять эти материалы нужно будет для обработки мест крепления.
  5. Теплоизоляционный материал (берите любой на ваше усмотрение, они в целом все примерно одинаково эффективны в данном случае).

Как сделать дымоход для буржуйки

Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла. Советуем прочитать о выборе материала под дымоход на нашем сайте.

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

  • Тройник с заглушкой.
  • Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

  • Грибок для завершающей верхней части дымохода.
  • Проходной стакан.
  • Теплоизоляционный материал.
  • Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

  • Заполнение швов герметиком.
  • Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

  • Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
  • Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

На схеме показан монтаж дымохода с выводом через стену

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

  • В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
  • Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

  • Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
  • Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.

Устройство дымохода


Варианты обустройства дымохода в гараже — через стену, крышу, комбинированный Схема конструкции предусматривает использование нескольких конструктивных элементов: трубы, отводов, дефлектора. Такой вывод продуктов сгорания осуществляется проще, но использовать его можно не всегда. Труба выходит наружу на уровне выводного отверстия буржуйки или на высоте 20-25 см от потолка.

Второй вариант предпочтительнее – нагреваясь от дыма, труба превращается в своеобразный теплообменник, дополнительно нагревающий пространство. Первый тип конструкции предусматривает вывод элемента наружу на уровне буржуйки. Вертикальная ее часть закрепляется на улице на стене. Такой вариант является самым безопасным в плане возникновения пожара.

Схема, технология строительства дымохода в гараже

Буржуйка станет лучшим вариантом для отопления гаражного помещения. Конструктивно дымоходы отличаются, но в подавляющем большинстве случаев в них можно выделить два базовых элемента: часть для вывода из помещения дыма и теплообменный сегмент. Если сделать своими руками тепловую часть, эффективность печки резко увеличится.

Также буржуйки принято делить на горизонтальные и вертикальные. Дымоход для буржуйки в гараже будет иметь отличия в зависимости от положения печки.

В вертикальной буржуйке дымоход сделать немного сложнее. Понадобится делать изогнутые каналы, чтобы хорошо выводить дым со всеми продуктами горения на улицу.

В горизонтальных печах делают специальные дымовые камеры. Когда дым попадает в такую камеру, его скорость сразу замедляется. Тепловая энергия при этом идет в помещение, максимально сохраняясь. КПД работы печки растет.

Рекомендации по монтажу

Перед заготовкой материалов сделайте чертеж дымохода и проставьте размеры всех участков – так легче подобрать трубы нужной длины. Не забудьте о крепеже – кронштейнах и хомутах, а также купите уплотнительные средства для стыков – печной герметик и асбестовый шнур.

Как правильно делаются приставные дымоходы буржуек:

  1. Начните с пробивки (прорезки) сквозного отверстия. В кирпичной стене его диаметр равен наружному размеру утепленной трубы. В деревянной вырезается квадратный проем, чьи габариты на 760 мм больше живого сечения канала (38 см в каждую сторону).
  2. Смонтируйте вертикальный участок, установив тройник и сборник конденсата напротив готового отверстия. Стеновые кронштейны и хомуты крепления ставятся с шагом 1,5—2 м, стыки обрабатываются герметиком.
  3. Установите печь на расстоянии не менее 50 см от горючих конструкций и подключите горизонтальный участок из одностенной трубы. Ее тоже отодвиньте от сгораемых поверхностей на 500 мм или защитите дерево листом железа, плитой минерита и так далее.
  4. Соедините внутренний участок с наружным. В стене из кирпича труба пропускается через стальную гильзу с уплотнением, в деревянной обрамляется кровельным железом с каменной ватой внутри. Не допускайте, чтобы стык оказался в толще стены.

Прокладка внутреннего дымохода через перекрытие выполняется аналогичным образом. Разница в том, что конденсатосборник располагается внутри помещения, а проход через крышу герметизируется с помощью специальной дымоходной накладки (мастер – флеш).

Специфика работы буржуек с низким КПД позволяет уменьшить до 3,5—4 м общую высоту трубы, выводимой над плоской кровлей одноэтажного гаража. Зона ветрового подпора отсутствует, поскольку нет конька и скатов, а нагрев отходящих газов до высокой температуры создает достаточную естественную тягу. Как это реализовано в гараже, смотрите на видео:

Правила пожарной безопасности

Многие игнорируют правила безопасного монтажа, чем подвергают опасности окружающих людей и имущества. Чтобы обеспечить безопасность, во время эксплуатации печки, следует неукоснительно придерживаться правил противопожарной защиты, и соблюдать правильность установки печи в гараже.

Чтобы избежать возможного пожара, следует придерживаться правил, данных ниже:

  1. Пол и находящиеся рядом стены, должны быть выполнены из негорючего материала: бетона, кирпича, металла или керамики. Также используются специальные термостойкие плиты из огнеупорного материала.
  2. Сама печка должна быть изготовлена из надежных и проверенных материалов.
  3. Рядом с печью ни в коем случае не должно быть веществ и материалов, которые легко воспламеняются или могут взорваться.
  4. В гараже должна присутствовать нормальная вентиляция, для обеспечения отводов продуктов сгорания в случае задымления.
  5. Не стоит устанавливать печь близко к автомобилю, расстояние должно составлять не меньше чем 1,5 метра.

На самом деле вентиляция для гаража должна стоять на первом месте. Из-за недостаточного количества кислорода огонь может гореть слабо, и послужить причиной серьёзного отравления угарным газом или привести к другим тяжелым и печальным последствиям.

Вытяжная вентиляция обязательно должна быть и находиться в исправном состоянии. Это позволит обезопасить гараж от возгорания, и не даст пострадать присутствующим людям.

Этапы монтажа через стену

Достаточно простая процедура, но требующая соблюдения нескольких важных правил. Желательно иметь одного или двух людей в напарники, так как самостоятельно такая процедура дается очень тяжело.

Этапы монтажа через стену:

  1. Работы начинаются от отопительного устройства – для начала соединяем трубу и котел, после чего уже занимается монтажом конструкции.
  2. Первым делом чертим разметку, после чего занимаемся проделыванием отверстия с нужным диаметром под проходной патрубок.
  3. Теперь нужно установить патрубок, его расположение должно соответствовать сделанному ранее проему с последующей изоляцией его огнеупорным утеплителем (например, фольгированной минеральной ватой).
  4. Теперь стыкуем дымовую трубу с отопительным котлом. Необходимо соединить трехсекционное колено с тройником, используя переходной элемент.
  5. Остается лишь закрепить газоотводящую трубу на стене, соблюдая промежуток между элементами не более чем в два метра.

Простая организация дымоотвода для буржуйки

Без предшествующего опыта вывести трубу может не удастся, поэтому нужно все переделывать снова (обязательно, нельзя оставлять все таким, каким оно быть не должно – это опасно!).

Изготовление дымохода: еще один алгоритм

Вот еще один популярный алгоритм изготовления дымоходной трубы. В первую очередь вам понадобится запастись следующими деталями и материалами.

  • Три стыковых колена.
  • Тройник с заглушкой (160 мм).
  • Два колена 160 на 1200 мм.
  • Одно колено с параметрами 100 на 1200 мм.
  • Специальный гриб размером 200 мм.

Также нужно иметь при себе качественные материалы для теплоизоляции и герметизации, проходной стакан и козырек от дождя. Чтобы обеспечить герметичность конструкции, можно взять специальный шнур из асбеста или современный герметик с повышенной рабочей температурой.

Монтаж дымохода

Теперь рассмотрим более подробную пошаговую инструкцию монтажа дымохода для гаража. По ней вы сумеете все сделать своими руками, обеспечивая высокий уровень качества.

В первую очередь надо зафиксировать первый отрезок дымохода. Это делается на дымоходном отверстии. Потом идет наращивание колена трубы вплоть до самого уровня перекрытия. Через него труба уже будет выводиться. На следующем этапе надо сделать отверстие в перекрытии. Его диаметр составляет минимум 160 мм

Здесь важно помнить о соблюдении требований пожарной безопасности: место, где дымоходная труба проходит через перекрытия, слой теплоизоляции удаляют. В отверстие вставляют проходной стакан

Именно через него и пропускают дымоход. Потом можно состыковать дымоходную трубу с наружным коленом. Затем слой битума наносят на наружную часть дымохода. Битум обязательно теплоизолируют с помощью специального материала, например, минеральной ватой. Грибок устанавливается над верхним сегментом дымоходной трубы. Это позволяет предотвратить засорение дымохода, оградить его от попадания мелкого мусора, осадков и посторонних предметов.

Когда монтаж дымохода полностью завершен, можно начинать эксплуатировать буржуйку.

Вывод дымохода через крышу

Схема вывода дымохода печи для гаража через перекрытие/крышу:

Как и в случае монтажа дымохода через стену, при монтаже через потолок сначала делается предварительная сборка, с целью точно обозначить будущий проход через крышу. Как выполнено монтажное отверстие, устанавливается стальная проходка через крышу.

Далее в такой же последовательности происходит сборка трубы и закладка негорючим материалом прохода через крышу. Проход дымохода через крышу требует надёжной гидроизоляции, чтобы в будущем не столкнуться протечками. Следует, как и в первом варианте защитить трубу от попадания в неё влаги, и утеплить наружную часть трубы, для меньшего образования конденсата.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
