Дымоходы из стали для буржуйки

Первый запуск буржуйки

Шиберная заслонка позволяет контролировать тягу в буржуйке, тем самым влияя на расход топлива и температуру.

Установка завершена – можно выполнить первый запуск. Для этого укладываем внутрь небольшое количество щепы и бумаги, разжигаем огонь. Далее укладываем небольшое количество дров и ждём, пока буржуйка прогреется. Дрова должны быть сухими (не более 15-20% влаги), иначе копоть от них быстро загрязнит всю печку и дымоход. Убеждаемся, что дым исправно уходит в трубу, подкидываем ещё дров, закрываем дверцу топки и открываем дверцу зольника (она работает как поддувало).

Спустя 20-30 минут температура поднимется до комфортной отметки. Для экономии топлива закрываем поддувало – пламя притухнет. Тем самым достигается регулировка температуры. Также можно дооснастить дымоход шиберной заслонкой.

Из каких материалов лучше сделать

Выбор материала зависит от самой буржуйки, а также их наличия. Выбор материала основывается на требуемых конструкционных особенностях и характера отопительной системы, то есть стационарная она или передвижная.

Каменная или кирпичная кладка используется при стационарной установке. Более дешевым материалом будет оцинкованная труба, которая имеет повышенные свойства по отношению к обычной жести. Именно этот материал стоит использовать при разборных вариантах конструкции, а также при необходимости удобной замены сегментов.

Самым дешевым материалом считается обычная жесть. Здесь есть нюанс в виде требования к размеру стенки. Труба должна быть толще 0.5 см., так как в противоположном случае ее нельзя устанавливать в помещении по регламенту пожаробезопасности.

Все остальные материалы, используемые при монтаже и строительстве имеют хороший уровень пожароустойчивой. Это относится к соединительным материалам и герметикам.

Чертеж и схемы

Чертеж является предварительной схемой в форме рисунка. Но на нем должны быть указаны реальные требуемые размеры, которые помогут совершить правильный монтаж на основе всех правил и инструкций. Чертеж выполняется в произвольной форме до начала монтажа. Требуется он для установки дымохода по регламенту строительного мини проекта.

Строится вся система на основе пропорции 1 к 2.7, так как это обязательное условие для полноценной тяги.

Формула расчета диаметра:

Объем умножается на 2,7 и получаем результат в миллиметрах. Пример: печь имеет объем в 50 литров. 50 умножаем на 2.7 =135 мм. Можно для удобства добавлять до 5 мм, то есть подойдет диаметр трубы от 13,5 до 14 см.

Особенности монтажа

Среди монтажа есть несколько особенностей, которые учитываются при работе. Правила:

  • монтаж начинается с нижних секций;
  • проход через стены обрабатывается изолирующими материалами до момента установки туда трубы;
  • соблюдается регламент расположения стыков относительно стен и потолка;
  • используется один диаметр для труб всего дымохода.

Главным правилом монтажа является полноценное соблюдение всех правил строительной работы и техники безопасности.

Частые ошибки и проблемы при установке

Главной ошибкой большинства строителей, даже при наличии соответствующего опыта является составление чертежей и первых планов на основе уже имеющихся стройматериалов. Из-за этого возникает много нестыковок при реализации проекта дымохода.

Также проблемой считается невыполнение всех регламентов по строительству и обустройству отопительной системы. Все эти просчеты влияют на конечный результат.

Регулярный уход за дымоходом

Дымоход нуждается в регулярном уходе, эксплуатировать его надо бережно. Тогда он прослужит долго, будет работать без сбоев. В особом внимании нуждается наружная дымоходная труба

Ее обязательно регулярно проверяют: важно выяснить, не появились ли дефекты, например, трещины, коррозия, прогоревшие участки. Такой технический осмотр желательно проводить не реже одного раза на протяжении года, а лучше чаще

Специалисты отмечают, что трубу также необходимо хотя бы один раз в год тщательно прочищать. Оптимальный вариант – сжечь для этого в топке специальные средства. Они в процессе сжигания эффективно устраняют все продукты сгорания. Есть и проверенный традиционный метод: в печке сжигают несколько поленьев из осины. Они создают более высокую температуру горения, благодаря чему сажа устраняется из трубы.

Запомните важный совет! Дымоход не является цельной, капитальной конструкцией. В связи с этим не стоит применять для его чистки механические инструменты, например, металлические ерши или гири. Нужны более бережные методы.

Простая печка с дымоходной трубой – отличный вариант для создания эффективной тепловой системы в гараже. Главное, построить правильно дымоход, а затем не забывать его проверять и обслуживать.

Плюсы и минусы использования буржуек для отопления

Буржуйка характеризуется целым списком положительных качеств:

  • с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
  • для прогревания пространства достаточно 30 минут;
  • в каком бы углу не находился прибор, равномерно разогревается любой уголок;
  • экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
  • сделать можно из подручных материалов;
  • устройство простое в эксплуатации;
  • для установки не требуется больших материальных затрат.

Но, как и у любого другого приспособления, имеются отрицательные стороны:

  • необходимо продумать систему дымохода;
  • для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
  • металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.

Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.

Дымообороты (дымоходы)

Достоинства

Горизонтальный канал имеет площадь поверхности в несколько раз больше, чем прямой вертикальный. Газы стремятся вверх, благодаря естественной тяге, но для этого им приходится преодолевать длинный путь: постоянно поворачивать влево, вправо, проходить горизонтальные участки. Именно поэтому данная конструкция называется многооборотной. Устраивается она лишь в кирпичных дымоходах печей и каминов.

Работу должен выполнять опытный печник, так как следует правильно расположить повороты, закругления, подвертки. Именно эти элементы конструкции создают участки большого сопротивления из-за того, что газы меняют направление

Следует помнить, что данные места резко снижают тягу, поэтому превращать углы кирпича в закругления очень важно. Для этого их скалывают на этапе кладки, а зачищать до гладкой овальной поверхности лучше шлифовальной машинкой

]]

Схемы буржуек

Основным достоинством печки прямоугольной формы. в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова является наличие двух пластин (отражателей ) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Варианты конструкции дымохода

Правильный дымоход для буржуйки организовать бывает сложно, а все из-за незнания людьми обычных правил и систем. Всего строители подразумевают три варианта конструкции. Выбор должен зависеть от некоторых факторов, среди которых главный – это устройство дымохода, диаметр дымохода для буржуйки, а также тот факт, через какую стену или кровлю выводится на улицу.

  1. Когда дымоход буржуйки выводят через потолок, либо крышу, лучше использовать энергосберегающую конструкцию, особенно этот факт важен для дымохода буржуйки для гаража. В конструкции предполагается передача тепловой энергии, в том числе и от самой трубы, которая вздымается по вертикали. Для подобной схемы, лучше изначально предусмотреть надлежащую противопожарную защиту.
  2. В случаях, когда труба предполагается с выносом за 20-30 см. до потолка, то же образуется еще один источник тепла. За это отвечает тот отрезок дымохода, располагающийся в помещении. В гараже своими руками при обустройстве такой системы, нужно позаботиться об отсутствии сбоку здания каких-либо сооружений.
  3. Бывают случаи, когда трубу выводят «прямиком» из стены напротив печи. В таком случае нужно отдельно рассчитать размеры, и учесть наклоны и повороты. Кроме того, в таком случае конструкция дымохода требует расчета высоты снаружи здания, возможности утепления и прочих вопросов. В такой конструкции есть один основной плюс, который способен затмить все остальные типы отводов – это высокая пожарная безопасность. Но, в таком случае, теряется дополнительно тепло, которое исходило бы от трубы буржуйки.

Варианты конструкций дымоходов

Кроме того, устройство может отличаться и в зависимости от того, где конкретно будет установленная буржуйка. К примеру, есть два варианта:

  • Улица.
  • Помещение.

В первом случае монтаж не требует серьезных знаний и умений, главное выбрать правильно диаметр и вставить трубу в нужное место

В случае установки на улице помните, что для правильной работы требуется учет одного важного фактора, как высота. Высота дымохода, вместе с печкой должна превышать рост человека

Внутри помещения, монтаж будет отличаться в зависимости от выбранного одного из трех, типов монтажа. Учитывайте индивидуальные характеристики помещения, размеры, а также противопожарную безопасность.

Особенности конструкции и принцип работы

Классическая буржуйка для дачи представляет собой металлический цилиндр или прямоугольную коробку на ножках. Она состоит из основных узлов:

  • топка;
  • колосниковая решетка;
  • зольник;
  • труба дымохода.

Устройство топки и зольника

Самой нижней частью является зольник, а над ним расположена колосниковая решетка, которая служит основой для закладки топлива. При сгорании дров образуется зола, которая просыпается через отверстия в нижний ящик. Конструкция зольника делается выдвижной, чтобы можно было извлекать отходы горения.

Зольник и топка имеют дверцы, которые предотвращают задымление помещения. Для регулировки интенсивности прохождения воздуха в дверцах делаются воздухозаборные отверстия. Они оборудуются задвижками, с помощью которых происходит регулирование воздушного потока.

Структура дымохода

Он представляет собой две составные части:

  • теплообменную;
  • выводящую.

Теплообменный участок располагается внутри корпуса. Его форма зависит от вида печи. Труба может быть изготовлена в виде коленного дымохода или «мешка».

В теплообменный дымоход вставляется выводящая труба. Она может присоединяться к уже существующему каналу дымохода либо выводится за пределы помещения. В начале трубы устанавливается заслонка, которую необходимо закрывать после окончания процесса горения.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

Изготовление дымохода

Металлический вариант, более легкий в обработке, и выполнить это своими руками достаточно просто. Необходимо позаботиться о прорубке перекрытий для вывода продуктов горения.

Асбестовый вариант используют только для верхней части дымоотвода, самую большую температуру, которую может выдержать этот материал, равняется 300 0С.

Нужно учитывать, что дымоход должен состоять из нескольких элементов, в случае поломки, легче отремонтировать один отрезок, чем полностью всю конструкцию.


Монтаж дымохода из нержавейки

Для изготовления дымоотвода своими руками вам понадобятся:

  • Металлическая труба, или листовой металл, из которого ее можно сделать. Диаметр должен быть не менее 16 см, этого вполне достаточно, чтобы выполнить функции основного дымохода.
  • Тройник с тем же диаметром, на одном конце которого должна быть заглушка.
  • Колена для стыков. Это поможет повернуть и изогнуть дымоход. Одно колено должно соответствовать размерам: 10х120 см, все остальные 16х120 см.
  • «Гриб», устанавливающийся на конце дымоотводной трубы.
  • Герметик или асбестовый шнур, для укрепления швов.
  • Материалы для теплоизоляции.
  • Битумная смола.

Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Соблюдение расстояния не менее 1 м от буржуйки до изгиба трубы обеспечит нормальный отвод дыма

По результатам выполненных расчётов легко составить схему подключения или эскиз с указанием размеров труб.

Составленная схема поможет рассчитать потребность в материалах и самостоятельно собрать дымоход

Принципы устройства дымохода

Если буржуйка установлена вне помещения, то единственной заботой при монтаже дымохода будет поиск трубы нужного диаметра, которую просто вставляют в приспособленное отверстие. Здесь труба потребуется только для того, чтобы дым из устройства выводился выше уровня человеческого роста и не мешал.

Если же буржуйка устанавливается не на открытом воздухе, то с дымоходом придется повозиться, однако при использовании металлических труб конструкция получается не слишком сложной, поэтому справиться с задачей установки дымохода на буржуйку сможет и неспециалист.

Вертикальное устройство дымохода такой дополнительной камеры не предусматривает, поэтому замедление потока отходящих газов происходит за счет «коленного» исполнения дымоходов с изогнутыми каналами.

Здесь, кстати, есть выбор – приобретать ли для монтажа уже готовые трубы, колена и тройники или делать их самому из листового металла. Решение можно принять любое, но возиться с листами в основном имеет смысл лишь тем, кто обустраивает нестандартную печь.

Чтобы сэкономить, вместо нержавеющей стали иногда используют обычную «оцинковку» со стенкой не менее 0,6 мм толщиной.

Но в целом такой вариант не приветствуется – помимо специальных инструментов для этой работы потребуются серьёзные навыки жестянщика. Иначе добиться герметичности стыков будет очень трудно, ведь дым неизбежно будет просачиваться.

Кстати, профессиональные жестянщики изготавливают и сэндвич-конструкции. В них трубы меньшего диаметра оборачиваются минеральной ватой, а затем сверху надевается другая труба большего диаметра.

Подготовительные работы

После выбора готового товара или составления проекта самодельного следует определиться с местом монтажа и провести его подготовку. Установку целесообразно провести у дальней стены в углу или посередине. Так генерируемое тепло не будет уходить через дверь, а отражаясь от стен, заполнит помещение.

Буржуйка из газового баллона

Следует учесть такие моменты:

  • Если пол земляной, необходимо делать под очаг отдельный фундамент. На деревянное или полимерное основание потребуется уложить стальной лист.
  • В противоположной от печи части здания в нижней части нужно сделать отдушину. Она нужна для обеспечения хорошей тяги и притока кислорода в топку.
  • Отступать от стены надо на 50-60 см — это уменьшит тепловые потери. Если они из горючего материала, потребуется обшивка железом или асбестом.
  • Заранее продумать место прохода трубы через несущие конструкции. Лучшим вариантом считается выход через стену под двумя углами 45 градусов.
  • Предусмотреть зонтик на дымоходе. Эта деталь спасет от попадания в него снега, мусора, птиц и задувания сильных порывов ветра.

Помимо этого, можно разработать такие опции, как теплообменник, водяной  контур и внешние радиаторы.

Расчёт основных параметров

Параметры обогревателя рассчитываются исходя из таких критериев, как размер гаража, наличие свободного места и климатические условия региона. Одним из пунктов является определение высоты и диаметра дымовой трубы. Оптимальным считается сечение 100-150 мм. Чтобы максимально снизить объем нагара лучше переплатить, но установить фарфоровые или коаксиальные трубы.

Правила эксплуатации

Один раз в год необходимо чистить дымоход

Теоретически топить печь можно всем, что горит. Но лучшим вариантом являются дрова, которые зачастую можно набрать бесплатно в достаточном количестве.

Горят с минимальным выделением топлива такие породы:

  • береза;
  • вишня;
  • акация;
  • абрикос;
  • верба;
  • осина;
  • дуб.

Чистку нужно проводить в топке и дымовой трубе. Делать это нужно при постоянном использовании ежемесячно, а при периодическом — каждые 20 топок. Лучшим вариантом является пластиковый, медный или латунный ершик. Начинать чистку нужно сверху, постепенно, по мере освобождения просвета опускаясь вниз. Если с механическим вариантом возникли осложнения, нагар можно выжечь картофельными очистками или осиновыми дровами. Еще проще — воспользоваться специализированной бытовой химией.

Виды дымоходов

Выделяют три типа конструкции дымоходов для буржуек:

Максимально эффективный для обогрева. Это труба, которая выходит из печи, поднимается к потолку, но не доходит до него, поворачивая к стене. Через стену канал выходит наружу. Труба внутри гаража играет роль активного нагревателя – батареи. Это улучшает теплообмен в гараже при сокращении расхода топлива.

С выходом около потолка

Конструкция схожа с первым вариантом. Отличие только в том, что дымоход будет выходить через крышу. Способ тоже эффективный, но понадобится организация дополнительных работ для создания герметичности. Для этого заделываются все щели жаростойким составом герметика.

Через потолок

Вывод наружу через стену сразу, когда труба выходит из печи. Данный метод максимально пожаробезопасный, но не так эффективен в отличие от первого.

Через стену на уровне печи

Реже всего реализуется способ выведения дымохода через крышу. А самый популярный – первый метод.

Примерная схема

Конструкция и принцип работы

Для отопления не требуется возводить отдельный фундамент, а также строить дымоход. Именно по этим причинам многие владельцы частных домов выбирают именно буржуйку для отопления гаража и различных построек. Для работы печи не требуется газ или электричество.

Это металлическая коробка, которая оборудована дверцей, а также трубой. Ее выводят за помещение, чтобы отводить дым. Трубу можно использовать в качестве отопления, если предварительно позаботиться об изменении ее конструкции. Горячий воздух будет в небольшом количестве задерживаться внутри.

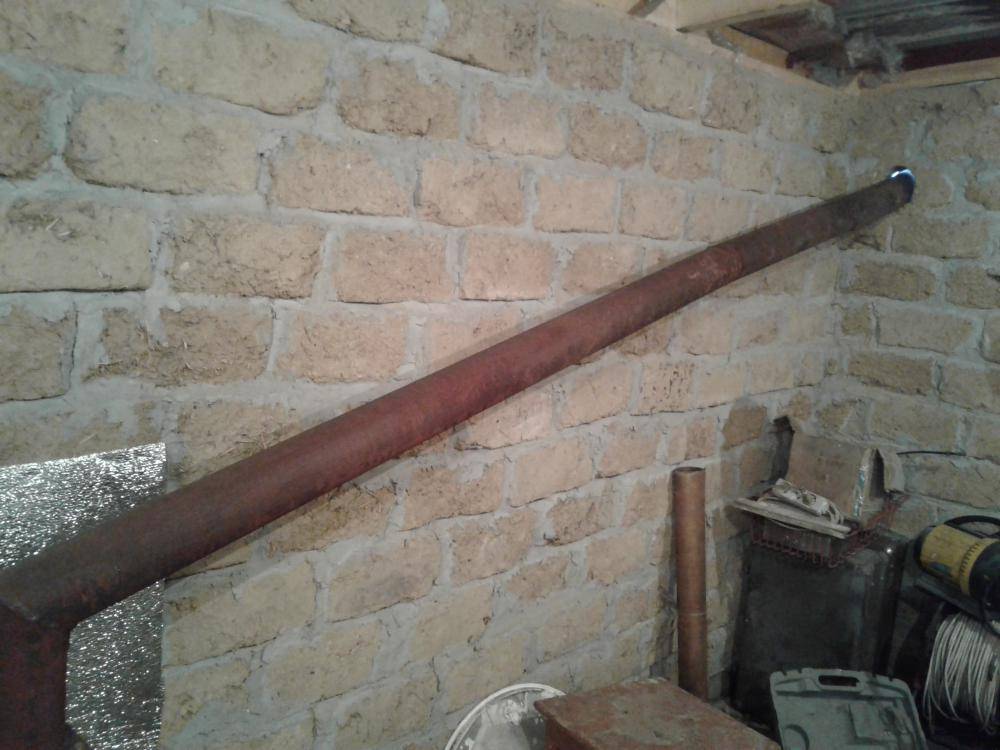

Труба должна идти под небольшим наклоном

Изготовление дымохода: еще один алгоритм

Вот еще один популярный алгоритм изготовления дымоходной трубы. В первую очередь вам понадобится запастись следующими деталями и материалами.

  • Три стыковых колена.
  • Тройник с заглушкой (160 мм).
  • Два колена 160 на 1200 мм.
  • Одно колено с параметрами 100 на 1200 мм.
  • Специальный гриб размером 200 мм.

Также нужно иметь при себе качественные материалы для теплоизоляции и герметизации, проходной стакан и козырек от дождя. Чтобы обеспечить герметичность конструкции, можно взять специальный шнур из асбеста или современный герметик с повышенной рабочей температурой.

Монтаж дымохода

Теперь рассмотрим более подробную пошаговую инструкцию монтажа дымохода для гаража. По ней вы сумеете все сделать своими руками, обеспечивая высокий уровень качества.

В первую очередь надо зафиксировать первый отрезок дымохода. Это делается на дымоходном отверстии. Потом идет наращивание колена трубы вплоть до самого уровня перекрытия. Через него труба уже будет выводиться. На следующем этапе надо сделать отверстие в перекрытии. Его диаметр составляет минимум 160 мм

Здесь важно помнить о соблюдении требований пожарной безопасности: место, где дымоходная труба проходит через перекрытия, слой теплоизоляции удаляют. В отверстие вставляют проходной стакан

Именно через него и пропускают дымоход. Потом можно состыковать дымоходную трубу с наружным коленом. Затем слой битума наносят на наружную часть дымохода. Битум обязательно теплоизолируют с помощью специального материала, например, минеральной ватой. Грибок устанавливается над верхним сегментом дымоходной трубы. Это позволяет предотвратить засорение дымохода, оградить его от попадания мелкого мусора, осадков и посторонних предметов.

Когда монтаж дымохода полностью завершен, можно начинать эксплуатировать буржуйку.

Требования пожаробезопасности к дымоходам

Для безопасности требуется выполнять ряд правил.

Требования:

  • конструкция не должна иметь скоплений конденсата на поверхности труб;
  • герметик имеет пожароустойчивость;
  • не используются при обустройстве горючие материалы и слишком тонкие трубы;
  • коленные стыки и состыковки труб обязательно закрепляются дополнительными хомутами;
  • места прохода через стены и перегородки изолируются внутри специальными пожаробезопасными материалами.

Пожаробезопасность важна для любых отопительных систем, особенно при использовании буржуек. Лучшим способом избежать всех проблем будет правильный подбор дымохода под конкретную печь.

Сила тяги

Сила тяги необходима для полноценного обмена остатков горючих материалов (дыма) и свежего воздуха.Сила тяги увеличивается с помощью длины дымохода. Чем меньше длина, тем выше уровень обратной тяги. Для увеличения тяги достаточно удлинить внешнюю часть дымохода снаружи помещения.Также недопустимо использовать трубы с разным сечением.

Уменьшение тяги можно совершить, установив две заслонки. Первая расположена в нижней части дымохода. Вторую устанавливают выше. Это позволяет регулировать уровень потока.

Особенности дымохода

Итак, он состоит из двух частей:

  • Теплообменной – располагается внутри печи
  • Газоотводящей – представляет собой трубу, которая подключается к газоотводящему каналу.

Теперь подробней ознакомимся с устройством каждого из этих элементов.

Теплообменная часть

Наиболее усовершенствованной и пожаробезопасной считается коленная конструкция теплообменника. Правда, расположение теплообменных элементов в корпусе и их форма зависят от вида буржуйки и конструкции дымохода. Все существующие виды буржуек можно условно поделить на два типа:

Вытянутые по горизонталиОтработанные газы попадают в отдел теплообменника (дымовую камеру) через боковое отверстие в стенке печи, и только после этого по трубе выводятся за пределы помещения. Такая схема позволяет увеличить КПД печи.
Вытянутые по вертикалиОбладают более сложной конструкцией теплообменника. У них наряду с коленными, имеются еще и спиральные каналы. Это позволяет задержать дым внутри конструкции и тем самым продлить время обогрева.

Схема движения дыма в вертикальной буржуйке

Газоотводящая часть

Что касается газоотводящей трубы, которую чаще всего и понимают под словом «дымоход», то она может подключаться либо после заслонки, способной перекрывать выход газов, либо напрямую к дымоотводящему каналу.

В результате всего вышесказанного можно сделать вывод, что выходящие газы попадают в трубу, уже потеряв часть своего тепла. Однако, это не значит, что дымоход остается холодным, что необходимо учитывать при выборе материала для него.

Схема устройства дымохода

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.
