Строго по правилам: замена вентиля на газовом баллоне

САМОСТОЯТЕЛЬНАЯ ЗАМЕНА АРМАТУРЫ

Правилами безопасной эксплуатации самостоятельная установка вентиля на газовые баллоны категорически запрещена. Если ситуация безвыходная, можно крайне аккуратно попробовать заменить устройство самостоятельно. Технически сама работа не сложная, но нарушение герметичности баллона всегда сопряжено с риском.

Для начала стоит рассмотреть процесс замены вентиля мастером на специализированном предприятии. Снятие арматуры выполняется с помощью ключа для баллонных вентилей. Для монтажа используют динамический ключ. Усилие затяжки не должно превышать 250 Н для латунной арматуры и 480 Н для стальной. Перед доставкой газового баллона резьбу уплотняют краской.

В кустарных условиях снять и установить вентиль можно попытаться вручную. Для повышения герметичности используют ленту ФУМ.

Процесс замены будет выглядеть следующим образом:

  • баллон полностью освобождают от газа вдали от жилых помещений;
  • аккуратно выкручивают вентиль;
  • плавно снимают устройство, не повреждая корпус;
  • выливают газовый конденсат;
  • устанавливают новый вентиль;
  • проверяют герметичность устройства.

Важная информация для потребителей ! Менять вентиль на баллоне должны строго специалисты. Существует негласный запрет на подобную деятельность непрофессионалами. Однако бывают случаи, когда просто нет другого выхода, кроме как сделать эту работу самостоятельно. На этом видео показано, как открутить вентиль (клапан) на баллоне с помощью подручных средств в дачных или гаражных условиях.

Газовые баллоны — универсальное устройство, предназначенное для хранения и транспортировки сжиженного газа для бытовых и производственных целей. Они очень надежные, могут служить долго, даже больше заявленного срока эксплуатации. Самым распространённым сбоем в них является неисправность запорной арматуры, поэтому пользователям сжиженного газа нужно знать основные требования и правила замены вентиля на газовом баллоне (ГБ). Сразу нужно оговориться, любые работы по ремонту газового баллона выполняются персоналом специализированных организаций, прошедших обучение, аттестованных и имеющих допуск на производство работ, поэтому нижеуказанная информация представлена, исключительно в ознакомительных целях.

Ремонт газовых баллонов должны осуществлять аттестованные специалисты

Руководство по самостоятельному устранению неисправности газового вентиля

Современный газовый баллон соответствует ГОСТ 949-72 и представляет собой прочный цельносварной элемент из углеродистой либо легированной стали. Согласно стандарту, толщина стенок баллона не может быть меньше 2 миллиметров. Для того, чтобы находящийся внутри газ давил одинаково на верхнюю и нижнюю части, их делают вогнутой и выпуклой.

Сами баллоны, в зависимости от находящегося в них веществе и его количества могут иметь разные размеры, форму и цвет. Но одно остается неизменным – любой газовый баллон обязательно должен иметь паспортные данные, присваиваемые на заводе. В верхней части находится горловина, снабженная резьбой, в которую и вставляется вентиль.

  • Неисправность вентиля – не поворачивается маховик или присутствуют иные проблемы;
  • Коррозия, вмятины или прочие повреждения на теле баллона и вентильной части;
  • Просрочена дата освидетельствования;
  • Чувствуется газ в воздухе;
  • Криво установленный или поврежденный башмак баллона;
  • На штуцере нет заглушки.

Сам по себе баллон цельный, и что-то сломаться там вряд ли может. Поэтому основное количество неисправностей касается газовых вентилей.

Порядок действий:

  • Ремонт осуществляется в хорошо проветриваемом помещении;
  • Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
  • Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
  • После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
  • Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
  • Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане.  Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов

Стандартный газовый баллон в сборе состоит из следующих элементов:

  1. Корпус баллона.
  2. Вентиль с запорной арматурой.
  3. Закрывающий вентиль колпак.
  4. Подкладные кольца для фиксации и транспортировки.
  5. Опорный башмак.

Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

  • запрещается пользоваться неисправными газовыми баллонами;
  • запрещается хранить баллоны в местах постоянного проживания людей;
  • нельзя открывать вентиль очень быстро: наэлектризованная струей газа головка может стать причиной взрыва;
  • периодически проверять исправность и герметичность вентиля;
  • запрещается использование или нахождение на одном рабочем месте двух пропан-бутановых баллонов одновременно.

Подробная инструкция по откручиванию крана

Ищете информацию о том, как быстро и безопасно открутить кран на пропан-бутановом газовом баллоне? Тогда читайте нашу инструкцию и смотрите пошаговые фото, размещенные чуть ниже.

Чтобы без всяких сложностей справиться с вентилем, который может «намертво сидеть» в горловине баллона, понадобится приложить силу. И, в зависимости от имеющихся под рукой приспособлений, может понадобиться помощник.

Если у вас один-единственный баллон, и вы впервые собираетесь скручивать вентиль, то придется повозиться, пока приноровитесь. Если же вы собрались разобрать баллон и поставить изготовление различных самоделок из баллонов на поток, то без хороших инструментов под рукой вам попросту не обойтись.

Сначала нужно выпустить остатки газа, если таковые имеются в этом баллоне. Для чего достаточно повернуть маховик вентиля в направлении, указанном на нем же самом. Если внутри еще остался газ, то услышите характерное шипение – это выходят остатки сжиженного газа.

Открутив маховик вентиля, нужно перевернуть баллон и слить остатки газа и конденсат, накопившийся на дне сосуда, в заранее вырытую ямку. Руки и лицо желательно защитить перчатками и маской соответственно

Чтобы остатки газа никак не навредили, их нужно сразу же утилизировать. Лучший вариант – выжечь. Гореть может долго. Когда огонь угаснет, это место можно посыпать хлоркой или полить белизной, что позволит избавиться от неприятного запаха

Затем нужно закрепить корпус баллона. Как это сделать – полностью зависит от вашей фантазии и имеющихся под рукой приспособлений. Для этих целей используют сварку, металлические штыри, тиски, доску, зажимают баллон колесом большого автомобиля, крепят ремнем к дереву и еще много всяких вариантов. Поэтому подбирайте для себя тот способ фиксации, что будет удобен именно вам.

Главная задача – обездвижить баллон. Мы же рассмотрим процесс раскручивания вентиля на самом простом примере – с применением тисков. С пошаговой инструкцией можно ознакомиться в следующей фотоподборке.

Галерея изображений

Фото из

Первым делом следует открутить вентиль и спустить остатки газа

Делать это следует крайне осторожно и желательно на улице или в хорошо проветриваемом гараже. Для надежной фиксации корпуса баллона предстоит использовать тиски

Хорошо, если они будут установлены в удобном месте – так откручивать вентиль будет проще

Для надежной фиксации корпуса баллона предстоит использовать тиски. Хорошо, если они будут установлены в удобном месте – так откручивать вентиль будет проще

Чаще всего домашние умельцы берут газовый ключ, если в хозяйстве имеется добротный инструмент. Если же это недорогой ключ сомнительного качества, то он может не выдержать нагрузку и попросту сломаться. Поэтому лучше подобрать что-то покрепче

Предстоит зажать снизу башмак (основание-подставку) баллона тисками. Если нет тисков, то можно приварить его к металлической поверхности в двух местах на 5-6 см, и можно приступать к следующему этапу

Взяв ключ, его располагают на квадратной резьбе вентиля. Последний ввинчен с применением герметика, чтобы соединение вышло надежным. А это, в свою очередь, существенно затрудняет процесс извлечения вентиля

Чтобы прилагаемых усилий было достаточно для выкручивания вентиля, имеющийся ключ домашние мастера предпочитают удлинить с использованием подручных материалов – металлической трубы длиной 1-2 метра. Выйдет такой себе рычаг, который поможет сдвинуть вентиль с мертвой точки

Теперь можно надавить с усилием на край трубы в направлении против часовой стрелки. Если не пошло, то можно в обратную сторону немного надавить, а потом снова пробовать откручивать. Когда вентиль сдвинулся с мертвой точки, можно убирать рычаг и дальше выкручивать ключом

Когда вентиль стал легко крутится, можно отложить в сторону ключ и продолжить раскручивать руками. Этот процесс не займет много времени – еще минута и выкрученный вентиль уже в руках

Шаг 1 – спуск остатков газа

Шаг 2 – подготовка тисков

Шаг 3 – подготовка подходящего ключа

Шаг 4 – зажим башмака в тисках

Шаг 5 – закрепление ключа

Шаг 6 – использование рычага

Шаг 7 – докручивание вентиля ключом

Шаг 8 – извлечение крана вручную

В большинстве случаем проблем с отворачиванием вентиля не бывает – такой простой метод позволяет спокойно его выкрутить.

Особенности, назначение и свойства

Вентиль на баллон устанавливается всегда. Это такая же неотъемлемая его часть, как корпус или уплотнители. Без вентиля баллон можно только перевозить из одного места, к другому. Но эксплуатировать его по назначению вам не удастся.

Вентиль, в том числе игольчатый, для газа является обычной запорной арматурой и, как и обычный кран, позволяет в любой момент перекрыть систему или наоборот, подать газ в нужном количестве. Причем выполняется этот процесс с помощью поворота небольшой ручки или маховика, что очень удобно. Разобраться с ним сможет даже ребенок.

Устройство самого вентиля баллона сложностью не отличается. Внешне он напоминает тройник с регулирующим механизмом. На каждом из его окончаний нарезана резьба.

Нижняя резьба необходима для сцепления устройства с баллоном. Средняя же, для подключения рабочего инструмента. Если эксплуатируется вентиль на кухне, то этим инструментом может быть плита или котел.

На верхнюю резьбу накручивают накидную гайку, а затем и сам регулирующий механизм в форме ручки или небольшой вращательного колеса.

Внутри устройства расположен запорный элемент. Чаще всего используется обычный шарик.

Газовый шаровый вентиль, как и простой кран, удобен своей компактностью и функциональностью. Ведь шар находится непосредственно внутри канала подачи газа, а значит не нуждается в дополнительном месте. Как это бывает с выдвижными задвижками или вентилями.

О плюсах и минусах

Теперь рассмотрим основные плюсы и минусы такого оборудования.

  • Функциональность;
  • Надежность;
  • Простота в установке и эксплуатации;
  • Купить газовый шаровый или игольчатый вентиль балонный (вб), в том числе и для эксплуатации на кухне, можно по довольно низкой цене;
  • Доступность на рынке.

Серьезных минусов у таких деталей замечено не было. Впрочем, как и альтернативы вентилям. Это простейшие и самые доступные в своем классе устройства.

Существуют также задвижки для газа. Они во многом отличаются от вентилей, и не просто так. Устройство газовой задвижки является стандартным для элементов такого типа.

Это, как правило, крупный и внушительный по своему весу запорный элемент с литым корпусом большого диаметра и выдвижным шпинделем. Подобное оборудование устанавливают на крупные трубопроводы, чем и объясняется его размер.

Чего только стоит тот факт, что газовая задвижка ДУ50 с диаметром условного прохода на уровне 50 мм считается самой продаваемой на рынке. В то время как входной диаметр газового вентиля балонного (вб) редко превышает показатель в 15 мм.

Продукция такого типа часто используется на крупных предприятиях. Производят ее солидные и известные компании. Например, задвижки для газа AVK производятся крупнейшим концерном из нескольких предприятий. И продаются они по всему миру.

В то время как обычный шаровый вентиль или кран можно создать без использования огромных и протяженных производственных линий.

Еще одной разновидностью запорных арматур для газопроводов является газовый игольчатый вентиль. Это своеобразная миниатюрная копия крупной задвижки, но с муфтовым резьбовым соединением, упрощенным маховиком и куда более скромными габаритами. Игольчатый вентиль наиболее подходит там, где нужна плавная регулировка подачи газообразного вещества.

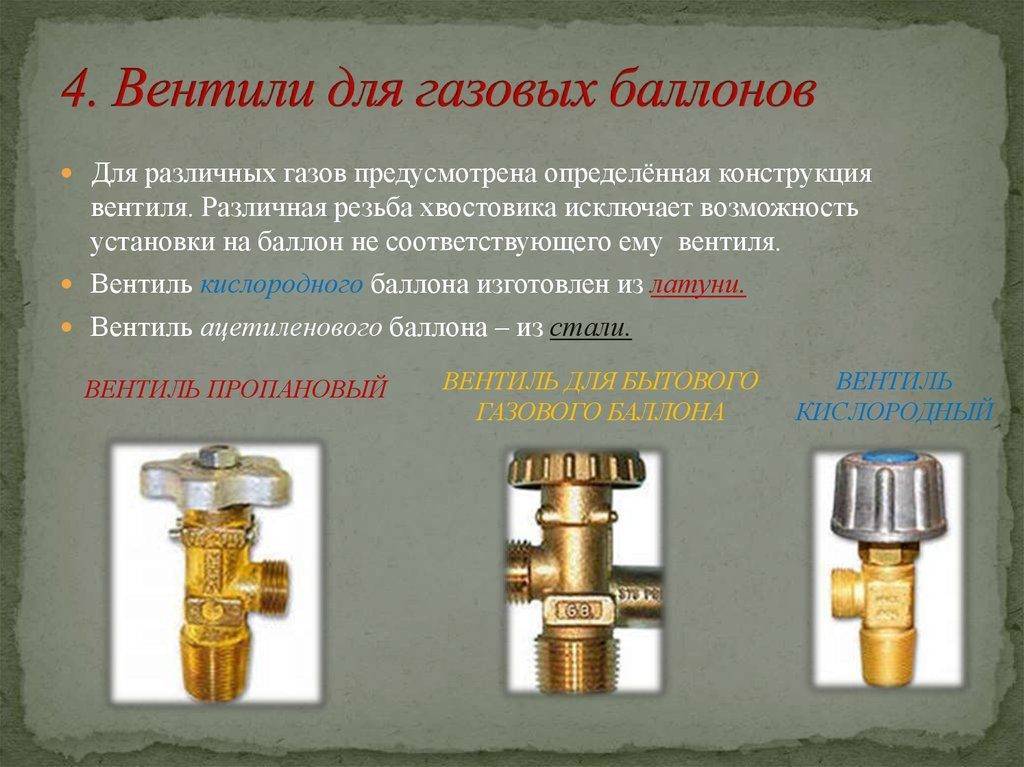

Виды и устройство вентилей

Резьба у вентилей для газовых баллонов стандартизирована, а вот сами они могут иметь разнообразную конструкцию. На выбор модели вентиля влияет вид хранимого химического вещества, производственные особенности эксплуатации и количество денег. Перед покупкой нового оборудования следует ознакомиться с вариантами исполнения и внутреннего устройства вентилей.

Классификация запорной арматуры для баллонов

Конструкционные особенности вентилей газовых баллонов обусловлены не прихотями инженеров, а соображениями техники безопасности.

Газовый вентиль модели ВБ-2. Эта модель вентиля положительно зарекомендовала себя ещё в советское время. Уже десятилетия она используется в быту и промышленности, принося минимум проблем

В зависимости от материала исполнения запорная арматура делится на:

  • латунную;
  • стальную.

Выбор металла для изготовления корпуса вентиля обусловлен видом содержащихся в баллоне газов. Различают следующие типы запорных кранов, в зависимости от типа хранимых химических веществ:

  1. Ацетиленовые. Корпус таких баллонов окрашивается в белый цвет. Специальные вентили используются в баллонах с ацетиленом, хлором, аммиаком и другими агрессивными веществами.
  2. Кислородные. Баллоны окрашиваются в синий цвет и предназначаются для хранения кислорода, аргона, водорода, азота, углекислого газа и других инертных газов.
  3. Пропан-бутановые. Окрашиваются в красный цвет и предназначаются для хранения соответствующих названию веществ и других газообразных углеводородов. Наиболее распространенная модель типа вентиля для такого баллона – ВБ-2.

Вентили для ацетиленовых баллонов не изготавливаются из латуни, потому что содержащиеся в них вещества могут вступать в химическую реакцию с медью. Обычно для изготовления запорной арматуры этого типа применяют углеродистую или легированную сталь.

Устройство газового вентиля

Стандартный газовый вентиль имеет вид тройника, на каждом штуцере которого нарезана наружная резьба. Более продвинутые модели могут иметь дополнительный выступ – предохранительный клапан. Его предназначение – сброс избыточного давления в случае нагрева полного баллона или при неправильно осуществляемом заполнении.

Нижний штуцер вентиля используется для присоединения к газовому баллону, верхний – для крепления маховика, а боковой – для подключения коммуникаций для выхода и закачки газа. Устройство крана для газового баллона довольно простое. Запорная арматура обычно состоит из таких общих элементов:

  1. Латунный или стальной корпус.
  2. Сальниковый вентиль или маховик, присоединяющийся к корпусу накидной гайкой.
  3. Внутренний запирающий механизм с клапаном и штоком.
  4. Уплотнительные прокладки.
  5. Заглушка на выпускное отверстие.

Более подробно рассмотреть устройство вентилей на газовых баллонах каждого типа можно на представленных изображениях.

Галерея изображений
Фото из

Спуск ядовитых газов через предохранительный клапан может навредить здоровью даже на открытом пространстве

В ацетиленовых вентилях используют максимум уплотнителей, чтобы ядовитые газы не попали наружу

Прокладки в таком вентиле не должны быть из чистой резины, потому что она способна взаимодействовать с кислородом

Уплотнители на пропановых баллонах простые, потому они должны выдерживать максимальное давление всего в 16 атмосфер

Вентиль с предохранительным клапаном

Вентиль для ацетиленового баллона

Вентиль для кислородного баллона

Вентиль для пропан-бутанового баллона

Изношенные вентили могут пропускать небольшое количество газа, что в закрытых помещениях может привести к непредсказуемым последствиям. Для предупреждения таких ситуаций используется заглушка на боковом штуцере, которая служит для дополнительной герметизации баллона при транспортировке и длительном хранении.

Направление резьбы на выпускных отверстиях зависит от химических веществ, которые содержатся в баллонах: правое используется для негорючих газов (кислород, азот, аргон и т.д.), а левое – для горючих (водород, ацетилен, пропан и т.д.)

Принцип работы газового вентиля в собранном виде ничем не примечателен. Для подачи газа и его перекрытия достаточно просто медленно поворачивать маховик в соответствующую сторону.

Пошаговая инструкция по разбору газового баллона

Одних теоретических знаний, о том, как безопасно резать газовый баллон болгаркой недостаточно, чтобы начать резку. Необходимо провести подготовительные работы, а также приготовить инструмент, который будет необходим в процессе проведения всех работ.

Набор инструментов для работы

Чтобы резать пропановый баллон необходимы инструменты, без которых это будет выполнить невозможно.

  • Болгарка (угловая шлиф машинка).
  • Отрезные диски с диаметром, который позволяет установить болгарка.
  • Дрель.
  • Сверла. Первое сверло малого диаметра для начального сверления, второе для расширения отверстия. Диаметры могут быть произвольными.
  • Щетка по металлу.
  • Шнур с мелом, для разметки ровности линий.
  • Трубный ключ второго или третьего размера.
  • Для индивидуальной защиты потребуются перчатки, очки, респиратор.

Удаление вентиля баллона

Вентиль в газовой емкости — это запорная арматура, которая устанавливается в сосуде для хранения газа и предотвращения его вытекания. В этом устройстве, в выходном отверстии предусмотрены правая и левая резьбы.

Так сделано, чтобы обезопасить от неквалифицированного подключения баллонов с разными газами внутри них.

Чтобы выкрутить запорную арматуру в сборе, требуется закрепить баллон в неподвижном состоянии. Так как у сосуда большие размеры, для этого нужно соорудить специальное приспособление, которое представляет собой зажим для круглых заготовок большого диаметра на горизонтальной плоскости. Это подставки из досок толщиной 50 мм и с полукруглым вырезом.

С одного края доски делается крепление для ремня натяжки.  С помощью зажимного механизма транспортировочного ремня проводится закрепление баллона с доской, что дает возможность большого упора. Запорную арматуру обхватывают с помощью трубного ключа, второго или третьего размера.

Откручивание вентиля с помощью трубного ключа

Также для таких работ можно применять слесарные тиски, зажимая башмак сосуда. Такой вариант не очень удобен, так как кран будет находиться на большой высоте. В некоторый случаях баллон можно просто приварить к чему-то. Например, к железному столбу. Вся суть состоит в том, чтобы баллон был мертво закреплен.

Как только сосуд будет надежно зафиксирован, с помощью большого рычага запорный кран легко прокрутится по резьбе, нарезанной в баллоне.

Промывка газового баллона

Для избегания воспламенения остаточных газов необходимо проводить промывку баллона. В основном, это вода с моющим средством или стиральным порошком. Но такой промывкой большой эффективности добиться очень трудно, так как каждый раз необходимо заполнять и выливать баллон.

Некоторые умельцы применяют достаточно интересный способ, который помогает избавиться от запаха практически на 90 %. Суть его состоит в следующем.

В сосуд заливается вода с моющим средством, примерно 20 литров на баллон. Затем внутрь засыпается песок 5-6 кг. Он может быть разным, его вид значения не имеет. За тем баллон закрывается тем же вентилем, что и был выкручен ранее.

В таком положении набирается вода в емкость для промывочных работ

В таком состоянии баллон можно катать по дороге или у себя по участку, чтобы добиться большого биения частиц песка внутри сосуда.

Некоторые самодельщики сооружают станину на которой расположены подшипники. Они расположены таким образом, чтобы баллон мог укладываться на них, и произвольно крутиться. Благодаря такому приспособлению крутить емкость можно на месте с большой скоростью, что дает максимальный эффект.

Резка газового ресивера

После того, как сосуд хорошо промыт, можно приступать разрезанию. Данный этап требуется также проводить с водой, так как в баллоне все равно имеются остатки конденсата, впитанного в стенки.  Для этого баллон полностью наполняют водой. Резку проводят в двух положениях:

Резка в горизонтальном положении

Позволяет обрезать части сосуда по заранее произведенной разметке, которая делается с помощью шнурка и мела. Такой способ удобен тем, что при разрезании баллон легко перекатывать, тем самым не давая жидкости внутри вытекать максимальное количество времени.

Разрезание емкости в горизонтальном положении

Резка в вертикальном положении

Также часто применяется в таких работах. Для этого сосуд наполняется водой и в месте где будет проводится рез, делается пропил. После чего болгарка убирается.

Необходимо выждать момент, когда лишняя вода стечет до уровня реза. После чего проводится разрез по всему диаметру сосуда. Такой способ удобен тем, что требуется самостоятельно передвигаться по мере протяжения пропила, а сосуд надежно закреплен, так как будет наполнен водой.

Вертикальное положение обрезки емкости

Правила транспортировки

  • Перевозка осуществляется специально оборудованными автомашинами, обозначенными предупреждающими знаками.
  • На перевозку баллонов с СУГ, техническими газами оформляется специальный допуск.
  • Каждый баллон с газом обозначен своим цветом: бытовая смесь пропана-бутана – красным, кислород – голубым, ацетилен – белым, углекислота/азот – черным с обозначением химического элемента/соединения, аргон – серым, гелий – коричневым.
  • Категорически запрещена совместная транспортировка резервуаров с разными газами, а также порожних/израсходованных вместе с полными.
  • При перевозке в автомобиле их укладывают горизонтально не выше бортов, не больше чем в три ряда; в контейнере – стоя, причем допустима перевозка резервуаров с кислородом, ацетиленом вместе.
  • Емкости с пропаном-бутаном можно перевозить стоя без контейнеров, с прокладкой между ними и надежным ограждением.

При погрузке/выгрузке баллонов с газами запрещено:

  • Работать в одиночку, должно быть не меньше двух грузчиков.
  • Работать в спецодежде, рукавицах, загрязненных ГСМ, растительными маслами.
  • Загружать резервуары с кислородом в кузов автомашины, имеющий проливы/пятна ГСМ, а также мусор, посторонние предметы.
  • Категорически недопустимо переносить резервуары с газами на руках/плечах, перекатывать баллоны, а также передвигать, сбрасывая, ударяя их друг об друга.
  • Держать, подавать емкость запорной арматурой вниз.
  • Производить погрузку/разгрузку резервуаров без защитных колпаков.

Внутри зданий стальные емкости с любыми газами необходимо транспортировать на носилках с надежным креплением или специальной тележке с колесами, имеющими резиновые шины; при этом допустима совместная перевозка двух баллонов – с кислородом, ацетиленом для проведения газосварочных работ.

Устройство вентиля газового баллона

Типовой вентиль на газовый баллон состоит из следующих узлов:

  • Корпуса вентиля – стальной детали, напоминающей по своей форме тройник. Причем на нижней части корпуса нарезана коническая резьба – под приемное отверстие баллона. В верхней части нарезана резьба цилиндрическая – под накидную гайку, удерживающую шток клапана. На боковом отводе корпуса нарезана цилиндрическая резьба – под заглушку вентиля.
  • Запорного элемента – сборного узла, состоящего из: пропускного клапана – детали, регулирующей движения потока сквозь корпус; штока – управляющего элемента, передающего крутящий момент с маховика на клапан.
  • Органов управления – маховика, соединенного со штоком клапана с помощью подпружиненной гайки.

Кроме того, вентили для баллонов высокого давления оборудованы уплотняющими прокладками, размещенными между корпусом и накидной гайкой, между гайкой и маховиком, между клапаном и корпусом.

Вентили: а — кислородный, б — ацетиленовый, в — пропан бутановый

Например, вентиль для пропанового баллона работает под давлением в 15 атмосфер. Но и это значение далеко не предельно. Так вентиль баллона с кислородом может выдержать давление в 190-195 атмосфер.

Схема эксплуатации вентиля очень проста: с бокового штуцера корпуса свинчивается заглушка и туда же навинчивается редуктор потребляющей сети; далее, плавным движением, откручивается маховик запорного элемента, который сдвигает клапан и содержимое баллона поступает к потребителю. Для перекрытия потока газа из баллона эту последовательность действий повторяют в обратном порядке.

Как видите, баллонный вентиль не относится к чрезмерно сложным узлам (несмотря на достаточно высокую надежность устройства), а схему эксплуатации этого узла освоит даже ребенок. Некоторые затруднения способна вызвать только процедура замены самого вентиля. Поэтому на этом вопросе мы остановимся более подробно.

Преимущества ацетиленового редуктора БАО 5-1,5

Основными преимуществами редуктора ацетиленового БАО 5-1,5 являются:

  • Усовершенствованный дизайн, позволяющий точнее задавать рабочее давление.
  • Надежная крышка.
  • Универсальный разъем для подключения шлангов диаметром 6,3 или 9 мм.
  • Увеличенный размер мембраны позволяет точнее регулировать давление.
  • Прочный корпус.
  • Эргономичное колесико регулировки.
  • Поддержка размеров подключения согласно российским стандартам.

Редуктор ацетиленовый БАО-5-1,5

В дополнение к этому производитель предлагает двухлетние гарантийные обязательства и сервисную поддержку на территории РФ

Примеры использования газовых баллонов в разрезанном виде

Так как металл сосуда имеет сравнительно большую толщину, и сама форма соответствует, из этих баллонов делают мангалы. Такой вариант использования очень популярен, так как такое изделие служит длительное время. Толщина металла не даст мангалу прогореть очень долго, что способствует максимальной эксплуатации.

Форма баллона позволяет получить уже готовый мангал с небольшими видоизменениями и доработками. Порезать баллон на мангал достаточно просто в горизонтальном положении.

Другим вариантом использования этого сосуда является печка-буржуйка. При незначительной доработке баллон может стать эффективной прибором отопления в нежилом помещении. Толщина металла не даст прогореть при эксплуатации, а круглая форма позволяет избегать многих сварочных работ.  Когда на улице зима, такая печь поможет эффективно отапливать небольшую площадь.

Печь-буржуйка из газового баллона

Использование баллона как дополнительный ресивер компрессора. Часто случается, когда в компрессоре необходим большой запас воздуха, поэтому и используют дополнительные ресиверы. Для этого, отпиливают верхнюю часть сосуда. Другую часть выпаливают на костре, чтобы полностью избавиться от запахов, и опять сваривают вместе. В результате, получается качественный ресивер, способный выдержать давление воздуха до 15 кг. Для таких целей также используется и кислородный баллон.

Использование баллонов как емкость для воды, или самодельных бойлеров.  Для таких целей, сосуды в обязательном порядке должны выпаливаться. Чтобы увеличить емкость можно сварить два баллона вместе, обрезав у каждого нижнюю или верхнюю части. Правильный выбор положения разреза в этом случае, зависит исключительно от индивидуальности требований к изделию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
