Водяной теплый пол на деревянный пол — особенности конструкции, правила монтажа

Схемы укладки

Существует несколько видов схемы теплораспределения труб. Каждая из них применяется в разных случаях.

Оно чаще делается одинаковым. Но, если есть в помещении место, которое необходимо прогревать интенсивней – в этом месте делают шаг меньше, от этого трубы располагаются ближе друг к другу и теплее греют.

Змейка

Змейку проще всего устанавливать. Чаще применяют в небольших, уютных помещениях. Теплоотдача змейки ниже других вариантов. Классический шаг змейки – 150 мм (100 мм у стены и холодной зоны).

Ниже, данной схеме (слева) видно, что трубы нагреваются только с одной стороны (на половину), другая часть начинает остывать и к концу змейки вода совсем остывает. В этом и заключается главный минус такой системы. Но, она идеально подходит в помещениях, где одну часть комнаты нужно прогревать, а вторую часть желательно оставить прохладной или менее теплой.

Проблему неравномерного прогрева можно исправить, используя схему двойной змейки. Ниже (справа) показана ее схема.

Еще существует угловая змейка. Применяется, если стены, отходящие с обеих сторон от угла, выходят на улицу. Эти стены в холодный период времени остывают, поэтому рекомендуется вдоль этих стен устанавливать угловой вариант. Причем, нагревательная часть змейки будет проходить прямо у этих стен. Чем ближе к центру комнаты – тем меньше нагрев.

Посмотрите видео, в котором установщик теплых полов укладывает теплоноситель по схеме «змейка». В конце виде кратко рассказывается о подключении змейки к насосу и распределителю.

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Watch this video on YouTube

Улитка

Данный вид пола – спираль, отсюда и название «Улитка». По сравнению со змейкой, он более эффективен по нагреву помещения. Тепло распределяется равномерно.

Укладка начинается с края комнаты, проходит вдоль стен и доходит до центра, затем разворот и продолжение от центра к краю. Шаг при такой укладке – от 1 см. Чаще всего применяют шаг в 2-3 см.

Если помещение большое, не стоит растягивать улитку, так как обогрев комнаты будет неэффективным. Лучше улитку разделить на 3 разных контура, как показано на рисунке ниже:

Более наглядный монтаж улитки показан в видео. Мастер пошагово укладывает трубы. Дает полезные советы, которые упрощают укладку пола. На 1 комнату используют несколько улиток для более качественного обогрева помещения.

Водяной Тёплый Пол, монтаж

Watch this video on YouTube

Комбинированная схема раскладки

При такой установке теплого пола используют змейку и улитку вместе. Например, дано помещение из 4 комнат. Самые большие из них – будут улиткой. Те, что поменьше – змейкой.

Можно в одной из комнат сделать 2 витка змейки, а далее продолжить улиткой. Т.е. происходит совмещение схем в 1 комнате.

Ниже представлена схема комбинированной укладки:

Такой метод рекомендуется использовать только опытным специалистам, а не просто для «разнообразия»

Важно рассчитать грамотно распределение тепла по помещению и комнатам, продумать, где должны быть холодные зоны (места, где будет стоять мебель). Если в комбинировании нет необходимости, то его не применяют

Предлагаем посмотреть полезное видео. Мастер на схеме показывает принцип укладки комбинированной системы пола (змейка + улитка). Для примера задействовано помещение из 4-х комнат отдельного назначения (кухня, спальня и т.д.).

3 Как сделать схему раскладки контура теплого пола

Watch this video on YouTube

Монтаж водяных тёплых полов на деревянное основание

Необходимые материалы и инструменты

  • Строительный уровень.
  • Комплект разводных и гаечных ключей.
  • Набор отвёрток или шуруповёрт.
  • Ножницы для труб из металлопластика.
  • Горячая сварка.
  • Рулетка.
  • Трубы для циркуляции теплоносителя.
  • Гидроизолирующая плёнка
  • Материал для теплоизоляции
  • Крепления — фиксаторы, скобы, планки и так далее.
  • Оборудование для подключения к отопительной системе: муфты, переходники, смесители, коллекторы.

Для создания тёплого пола могут использоваться трубки различных типов: металлические, металлопластиковые, пластиковые, шовные, бесшовные и прочие. Самая востребованная разновидность — металлопластиковые магистрали бесшовного типа.

Устройство водяной системы

При укладке системы труб на уже существующий деревянный пол необходимо оценить его состояние. Если есть небольшие щели, их нужно заделать при помощи теплоизолирующего материала или затирочных смесей. В случае когда старый пол не поддаётся ремонту, его нужно демонтировать. Основаниями для демонтажа являются:

  1. Отсутствие утепления. Под досками может «гулять» ветер.
  2. Слишком большое расстояние между отдельными лагами. Оно не должно превышать 50–60 сантиметров.

После проверки и возможного демонтажа старого деревянного пола можно приступать к установке новой конструкции. Она производится в несколько этапов:

  1. Монтаж фальшпола и утепление. К лагам крепят доски, фанеру или другое основание, подходящее для укладки слоя утеплителя. Далее стелется слой парозащитной и гидрозащитной плёнки, на который укладывается утеплитель толщиной до 100 мм (можно использовать и плиточную минеральную вату толщиной 35–40 кг/куб.м).
  2. Настил половых досок. Между отдельными досками должно оставаться небольшое расстояние размером 20х20 мм. На торцах нужно сделать закруглённые пазы для поворота магистрали.
  3. Укладка трубы. Над пазами раскатывается фольга, поверх которой укладываются трубы. Стандартный диаметр — 16 мм. Это позволяет трубе свободно помещаться в пазах и не портиться в случае деформации древесины. Шаг — от 100 до 300 мм.
  4. Подключение к системе отопления. Этот шаг может выполняться любым подходящим способом: при помощи смесителей, коллекторной системы и так далее.
  5. Проверка конструкции на предмет утечек и повреждений.
  6. Настил чистового напольного покрытия.

Особенности конструкции водяного теплого пола

Водяной теплый пол в частном доме

Водяной теплый пол представляет собой систему обогрева помещений, распределенную по всей их площади. С точки зрения конструкции, это обычный трубопровод, в который подается теплоноситель (горячая вода). В этом основное отличие электрических и водяных систем — первые сами вырабатывают тепловую энергию, вторые получают ее извне и только распределяют по поверхности пола.

Основной особенностью водяного теплого пола является неравномерность нагрева тубы. Теплоноситель поступает в нее и, проходя по всей длине, отдает тепловую энергию, остывает. В этом практическое отличие водяной системы от электрической — греющий кабель или пленочный пол во всех точках дают одинаковую степень нагрева.

Каждая петля подключается к собственной точке подачи теплоносителя, и также к собственной обратной линии. Для этого используется два коллектора — один распределяет горячий теплоноситель прямой линии по каждой петле, а второй принимает остывшую воду и направляет ее на подогрев.

Коллектор позволяет отключить каждую петлю, или снова подать в нее теплоноситель. Это весьма удобно, так как в каждом помещении можно создавать собственный режим обогрева, а при неиспользовании — не тратить топливо и ресурсы на невостребованную работу. Если учесть, что такие возможности возникают при питании коллектора от одной трубы, преимущества подобных систем становятся очевидными.

Поэтому, для настройки температуры в системе используется специальное устройство — узел смешивания. В нем горячий теплоноситель в определенной пропорции соединяется с остывшим потоком из обратной линии, выдавая на выходе жидкость с заданной температурой. Это позволяет выполнять тонкую настройку нагрева, в отличие от электрических систем, где регулировка ступенчатая (2-3 положения).

Возможные источники теплоносителя

Источником теплоносителя может служить система центрального отопления или собственный котел. В первом случае возникает значимое преимущество — нет нужды самостоятельно готовить горячую воду. Однако, стоимость ресурсов и необходимость подчиняться режиму подачи тепла делают этот вариант не самым удобным и дешевым.

Кроме того, питание теплого пола от сети ЦО — весьма тонкий и спорный вопрос, решение которого может быть либо положительным, либо отрицательным. Чиновники из разрешительных органов привыкли страховаться, и в сомнительных ситуациях на всякий случай отказывают в разрешении. Как правило, собственники подключают теплый пол к ЦО на свой страх и риск, что однажды может создать немалые проблемы.

Питание системы от собственного котла никаких проблем административного плана не создает. Вода нагревается и поступает в расходную емкость (бойлер-накопитель), откуда подается в систему, проходит цикл циркуляции и возвращается на подогрев в тот же бойлер. С точки зрения экономии, этот вариант наиболее эффективный — все расходы выражаются в стоимости топлива, необходимого для нагрева воды. Если используется газовый котел, вся работа системы проходит в автоматическом режиме и не требует постоянного внимания.

К числу преимуществ питания теплого пола от собственного котла необходимо отнести:

  • начало и завершение отопительного сезона не зависит от графиков подачи теплоносителя;
  • возможность самостоятельно регулировать режим работы и температуру теплоносителя, что позволит с максимальной рациональностью расходовать топливо;
  • всегда имеется возможность установить дополнительный нагреватель, или заменить котел на более мощную модель, что позволит оптимальным образом настроить режим работы системы.

Единственным недостатком можно считать зависимость обогрева от состояния котла и наличия топлива. Однако, здесь можно подстраховаться и использовать комбинированный котел (способный работать на разных видах топлива, например, газо-дровяной).

Смешанный метод монтажа деревянного теплого пола

Некоторые мастера предпочитают использовать еще один метод установки, представляющий собой нечто среднее между реечным и модульным вариантом. Таким способом можно выполнить настил пола с подогревом легко, быстро и не потратить при этом значительную сумму.

Начинают работу с выбора в обрезной доске четверти с размерами канала. Отмерив не менее семи сантиметров от стены, делают с помощью фрезы полоску или углубление, чтобы труба подводилась к следующему ряду. Доска по толщине должна превышать параметры выборки, а ширина – быть равной шагу во время монтажа. Черновую основу укладывать не потребуется, а планки прикрепляют к лагам с помощью саморезов.

Порядок монтажа

Укладка теплого пола может быть произведена тремя разными способами. Поскольку под линолеум может быть использован любой вариант, полезно будет рассмотреть все методы:

Укладка греющего кабеля в стяжку

Укладка греющего кабеля в стяжку

Этот вариант укладки требует очистки чернового пола до бетона. На деревянное перекрытие стяжку заливать не рекомендуется, так как появляется лишняя нагрузка и возможность протечек.

Порядок действий:

  • подготовка чернового пола. Удаляют деревянный настил или старое напольное покрытие. Очищают поверхность от всех посторонних предметов — кронштейнов, опор, шурупов и других метизов;
  • укладка теплоизолятора. Используется пеноплекс или полимерный теплоизолятор. Не следует выбирать слой большой толщины, иначе стяжка может треснуть под нагрузкой;
  • на теплоизолятор укладывают стеклосетку. Ее крепят скобами;
  • к сетке капроновыми хомутами крепят греющий кабель. Если используются маты, предыдущий пункт не нужен, рулоны просто разматывают по площади комнаты;
  • на греющий кабель заливают слой стяжки. Над поверхностью кабеля должно быть не менее 30 мм раствора;
  • когда стяжка застынет (длительность выдержки надо узнать на упаковке сухой смеси), на поверхность кладут подложку и стелят линолеум.

Иногда линолеум кладут прямо на стяжку, чтобы не отсекать тепловую энергию от покрытия.

Порядок укладки теплого пола под жесткий листовой настил

На поверхность чернового пола укладывают слой теплоизолятора

Укладка теплого пола без стяжки производится гораздо быстрее, так как для этого нет нужды ждать, когда высохнет слой раствора.

Порядок действий:

  • на поверхность чернового пола укладывают слой теплоизолятора. Если имеется деревянный настил, можно использовать его как основание для греющего кабеля;
  • на теплоизолятор укладывают разделяющие планки. Они выполняют двойную роль — разделяют витки греющего кабеля, и одновременно служат опорами для листового материала;
  • между планками укладывают греющий кабель. Если используются нагревательные маты, их разматывают прямо на теплоизолятор (или деревянное основание), а планки крепят между зигзагами кабеля;
  • поверх кабеля укладывают жесткое покрытие из фанеры, ОСБ или ДСП;
  • на покрытие укладывают линолеум.

Этот вариант требует большей нагрузки на нагревательный элемент, так как жесткий листовой слой отсекает тепловую энергию. Однако, линолеум здесь оказывается в более мягких условиях и может сохранять рабочие качества в течение длительного времени.

Укладка пленочного теплого пола

Укладка слоя полимерного теплоизолятора с отражающей поверхностью

Укладку пленки под линолеум можно выполнить быстро, практически за один день.

Порядок действий:

  • подготовка чернового пола. Необходимо удалить гвозди и саморезы, посторонние предметы;
  • укладка слоя полимерного теплоизолятора с отражающей поверхностью. Не рекомендуется выбирать фольгированные материалы, так как они проводят электричество;
  • на теплоизолятор укладывают пленку теплого пола. От рулона отрезают куски нужной длины, подобранные так, чтобы под диванами, шкафами и другими предметами мебели излучателей не было;
  • на пленку кладут подложку (оптимальный вариант — изолон (подложка под ламинат);
  • производится укладка линолеума.

Для укладки проводов в теплоизоляторе вырезают углубления. В целом, монтаж довольно прост и легко выполняется своими руками.

Устройство теплого пола с жидким теплоносителем

Как мы знаем, зачастую, в частных домах присутствует централизованное газоснабжение. Многие устанавливают двухконтурные котлы, которые обеспечивают наличие горячей воды в трубопроводе. В данной ситуации в качестве теплоносителя лучше выбрать воду. Но если вы не проживаете в загородном доме, а лишь приезжаете на выходные, лучшим теплоносителем будет антифриз. В таком случае вам не придется каждый раз спускать воду из системы и труб.

Существует 2 типа системы отопления с жидким теплоносителем: с открытым и закрытым контуром. Различие между этими типами заключается в особенности конструкции расширительного бачка.


Источник cabel-electro.ru

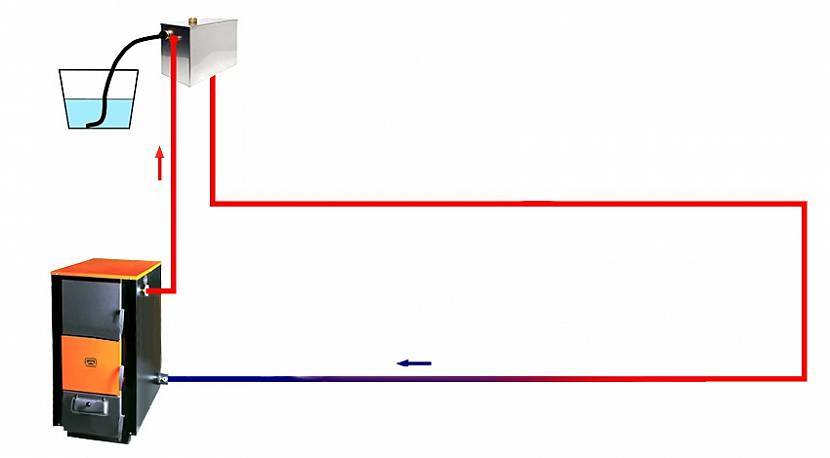

Расширительный бачок открытого типа в системе отопления

Система с открытым контуром состоит из бачка, который напрямую сообщается с атмосферой. Во время нагрева увеличивается объем жидкости. Его можно компенсировать простым способом – добавить в емкость необходимое количество воды. А вот система с закрытым контуром характеризуется специальной конструкцией расширительного бачка.

Теплый пол с жидким теплоносителем включает в себя:

  • котел и циркуляционный насос;
  • расширительный бачок и кран Маевского;
  • распределительный узел и предохранительный клапан;
  • трубопроводы.

Вода в системе отопления постоянно подогревается за счет котла, который и отслеживает ее температуру. Нагретая вода попадает в главный коллектор, а после – в распределительный узел. Здесь происходит равномерное распределение теплой воды по всем трубам во всех комнатах. Благодаря этому во всем доме температура будет одинаковой. Монтаж водяного теплого пола в частном доме должен выполнять специалист.


Источник cabel-electro.ru

Расширительный бачок закрытого типа в системе отопления

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Трубы отопления в выбранных пазах

Этот способ подойдет в случае, если в помещении имеется хорошо утепленный, качественный деревянный пол, но нет возможности или желания поднимать его уровень на высоту более 1 см.

Перед тем, как приступить к работе по монтажу теплого пола, необходимо сделать расчет его тепловой мощности исходя из теплопотерь и площади данного помещения, в результате которого мы узнаем длину и диаметр труб, которые для этого понадобятся. Сделать это можно самостоятельно, используя калькуляторы, которые легко найти в интернете или обратиться за помощью к специалисту. Здесь мы этот вопрос рассматривать не будем, а рассмотрим только технологию монтажа теплого пола.

Зная размеры помещения, а также необходимую общую длину и диаметр труб, составляем схему их укладки. Переносим схему из бумаги в натуру – на поверхность пола и размечаем трассы пазов под трубы. Их размеры должны быть несколько больше диаметра труб. Например, для труб, наружным диаметром 16-17 мм, подойдут пазы 20х20 мм. Их можно выбрать с помощью электроинструмента (фрезы) или вручную. Но второй вариант требует довольно много времени и труда.

Пазы под трубы теплого пола

Когда пазы будут готовы, можно приступать к укладке труб теплого пола. Но для того, чтобы тепло теплоносителя было направлено только вверх, для обогрева помещения, их необходимо укладывать на материал, который будет отражать тепловое излучение. Это могут быть специальные металлические пластины или обычная фольга. Последняя является более дешевым вариантом, но требует большей аккуратности при работе. После укладки в паз, края фольги можно прикрепить к доскам основания с помощью степлера.

Труба уложенная в паз на фольгу

Трубы отопления укладываются в пазах поверх теплоотражателя и крепятся там с помощью металлических пластин. При этом поверхность основания для напольного покрытия должна оставаться ровной, с перепадами не более 2 мм, для того чтобы не возникло проблем при его монтаже. Лучшим вариантом такого покрытия, в данном случае, является ламинат. После окончания монтажа теплого пола, по поверхности просто раскатывается подложка, а сверху укладывается сам ламинат.

Трубы теплого пола, уложенные в пазы и на теплоотражающие пластины

Укладка ламината на водяной теплый пол по подложке

Преимущества этого способа:

  • Требует минимального количества материалов – нет необходимости в дополнительном объеме древесины ( лаг, досок) или утеплителя;
  • Уровень пола поднимается на минимальную высоту – только на толщину напольного покрытия.

Недостатки:

  • Деревянный пол должен быть довольно хорошо утепленным;
  • Необходимость выборки пазов в досках, что требует наличия специального инструмента и навыков работы с ним.
