Виды подложек под теплый пол и критерии их выбора

К чему приводит экономия на утеплителе

Для примера возьмем помещение площадью 50 квадратных метров.

Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге,  экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.

Расчет стоимости водяных теплых полов

Перед нами два помещения:

1. первое с нормальным, качественным утеплителем необходимой толщины;
2. второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.

Характеристика	Дом №1	Дом №2
Площадь пола	50	50
Температура трубы	40	40
Диаметр трубы	16	16
Утеплитель	60	20
Тепловой поток вверх	73,76	65,81
Тепловой поток вниз	18,88	58,72
Максимальная температура пола	26,82	26,18

В первом доме, с утеплителем в 4 см, тепловой поток в помещение превышает тепловой поток вниз в три раза. Все тепло, за которое платит хозяин дома, используется для обогрева помещения, а не улицы! В доме «экономного» хозяина тепловой поток вверх (в помещение, которое нужно обогреть) практически равен тепловому потоку вниз (на улицу, в никуда). Сорок ватт с квадратного метра улетает «в трубу».

•  На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
• 1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
• 10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
• Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
• 2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.

За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!

При использовании утеплительных материалов с недостаточной для полноценной теплоизоляции толщиной или при использовании фольгоизола, изолина (они же подложка для теплого пола) хозяин дома теряет много тепла в нижнем направлении. Это или неразумная экономия, или серьезное заблуждение собственника жилья. Потери тепла в этом случае сопоставимы с тепловым потоком, поступающим в помещение. Использование качественного утеплителя необходимой толщина окупается в среднем за 3-3,5 года эксплуатации теплого пола, при использовании в качестве источника энергии природного газа. Природный газ при этом является самым дешевым источником энергии. Если говорить о других источниках, то утеплитель может окупиться за 1 отопительный период (т.е. за 7 месяцев).

Другие нюансы выбора подложки

Подбирая толщину подложки, необходимо ориентироваться не только на те слои, что расположены выше ее, но и рассматривать теплоизоляционный материалы находящийся ниже. К примеру, использование минеральной ваты позволяет отказаться от толстого слоя подкладки под теплый пол. Если же подкладка позиционируется, как основной теплоизолятор, то наоборот значение ее теплопроводности должно быть снижено до минимума.

Итог

Только правильно подобранные элементы для оборудования полов с подогревом позволят системе функционировать с максимальной производительностью. Но, всегда стоит помнить об объеме затрачиваемых средств и повышать эффективность за счет разумного распределения мощностей. Качественная подложка с оптимальными параметрами при этом является важнейшим структурным элементом. Используя данную статью, любой без труда сможет подобрать материал, который сделает дом теплым, комфортным и уютным на долгие годы.

Значение теплоизоляционной подложки

Изоляционный материал – промежуточный слой между черновым полом и водяным трубопроводом с теплоносителем. Основное назначение подложки – сохранение и переадресация тепловых потоков вверх, то есть, в жилую зону помещения.

Кроме задачи по сохранению тепла, промежуточный слой выполняет ряд не менее значимых функций:

1. Гидроизоляция. При аварийных ситуациях водостойкая подложка удержит воду, защитит нижние слои подпольного «пирога» и предотвратит протечку воды к цокольному этажу. Кроме того, она исключит поступление паров влаги от стяжки к финишному напольному покрытию.
2. Теплоизоляция. Прослойка выступает своеобразным барьером между элементами с разной температурой. Иначе, контакт с холодным полом будет способствовать выпадению конденсата и снижению характерных качеств утеплителя.
3. Равномерность распределения тепла. Подложка минимизирует вероятность явных температурных перепадов – нет чрезмерно теплых или холодных зон. Эта особенность снижает негативное термическое воздействие на финишное напольное покрытие, технику и мебель.
4. Звуковой барьер. Большинство подкладочных материалов поглощают шумовой эффект от ходьбы по полу и улучшают общую звукоизоляцию помещения.

Подложка смягчает ударные нагрузки на основание, распределяя точечно давление – это способствует сохранению целостности стяжки.

Изоляционная прослойка, благодаря низкой теплопроводности материала, дает теплоотражающий эффект – основной поток энергии тепла устремляется вверх. При отсутствии подложки КПД отопительного контура резко снижается, а счета за энергоресурсы возрастают (+)

При обустройстве водяного пола, подложка обычно укладывается на утеплитель для максимального сохранения тепла – реализуется «эффект термоса», сокращающий теплопотери.

Подклад с бубышками облегчает инсталляцию – можно использовать разные варианты размещения отопительного контура, выбрав оптимальные места для соединения системы и установки контрольных датчиков

Технология укладки: свод основных правил

Монтаж подложки не представляет какой-либо сложности, работу можно выполнить самостоятельно. Главное – следовать простым и понятным правилам.

Порядок укладки зависит от формы исполнения подклада: рулонная изоляция, отдельные модули или плиты-пазлы, фиксирующиеся между собой замковым соединением

Общие требования к монтажу подложки:

1. Точный расчет. Заранее необходимо определить количество материала с учетом типоразмеров подклада. Оптимально, если изоляция размещается с минимальным числом стыков.
2. Подготовка чернового пола. Основа должна быть ровной. Не стоит особо рассчитывать на способность плотного материала маскировать неровности – любое изделие со временем примет форму основы.
3. Гидроизоляция. Подклады из натуральных компонентов (пробковая подложка, ДСП, ОСП) требуют предварительной укладки гидробарьера. Достаточно постелить плотный полиэтилен.
4. Укладка. Рулонный, листовой материал раскатывается без натяжки, обязателен нахлест на стены. Расстановка плит происходит вплотную к вертикальным поверхностям, защищенным на 10 см демпферной лентой.
5. Стыковка. Полотна рулонной изоляции соединяются внахлест и фиксируются между собой строительным скотчем. Плиты и маты группируются встык.

При обустройстве теплого пола под ламинат, надо учесть направленность панелей – они размещаются с рулонной подложкой взаимно перпендикулярно.

Ламинат

Ламинат — плотная древесноволокнистая плита, с толщиной 6 — 15 мм. Он не такой капризный как паркет, и в отличие от него менее подвержен деформации.

Основные плюсы ламината:

• несложен в монтаже, и его можно стелить самому;
• стоит недорого;
• много вариантов цветовых оттенков напоминающих различные породы дерева. Эстетичный внешний вид;
• возможность быстро демонтировать, при необходимости только отдельные доски;
• комфортен, по нему приятно ходить босиком;
• инертен, способен некоторое время удерживать тепло, чем толщина меньше, тем выше теплопроводность.

Несмотря на положительные стороны, данное напольное покрытие имеет и минусы:

• низкую теплопроводимость;
• деформируется под влиянием высокой температуры и влаги, поэтому не подходит для помещения, имеющего повышенную влажность. Предназначен исключительно для жилых комнат;
• у дешевых вариантов при нагреве выделяется формальдегид выше нормы, что опасно для здоровья;
• прогревается на 20% медленнее, чем керамическая плита;
•  максимальная температура нагрева 27 градусов.

Хотя сегодня, производители выпускают модели ламинированных досок пригодных для водяных полов, так как у них повышенный уровень теплопроводимости и термостойкости. Об этом свидетельствует специальная маркировка на упаковке.

 Срок эксплуатации этого напольного покрытия до 15 лет.

Особенности использования ламинированных досок для различных типов полов.

Тёплый водяной пол	Плёночный пол
Ламинированные доски на водяной тёплый пол положить можно только при наличии сухой стяжки. Иначе, пол после высыхания будут двигаться и скрипеть. Ламинат должен иметь влагоотталкивающую пропитку.	Ламинат с пористой структурой, и имеющий не стойкую связующую пропитку к температурным перепадам класть на плёнку нельзя, потрескается.

При выборе ламината для пола с обогревом, нужно, чтобы он отвечал следующим требованиям:

• класс не менее 32;
• должен иметь низкую пористость;
• быть оборудованным подложкой, предназначенной для монтажа полового покрытия на тёплый пол;
• нагревание — не более 30 градусов.

Совместим ли инфракрасный тёплый пол с ламинатом?

Если сравнивать ламинат с плиткой, то его теплопроводность ниже, а теплоёмкость выше чем у керамики.

Ламинированное покрытие не любит перегрева и резких температурных скачков, а это возможно при работе водяного или кабельного подогрева. Температурное воздействие может спровоцировать образование трещин, что приведёт к скрипу дощечек.

Инфракрасная система самая подходящая для паркета, у неё малая толщина, поэтому прогревание ИК волнами быстрое и равномерное. Если установка под ламинат термоплёнки своими руками сделана правильно, лучи не будут уходить через основание, тем самым тепло не утечёт зря. Даже при сбое в функционировании, перегрева не произойдёт, температурный уровень не превысит 45 градусов.

Монтаж

Замеры Монтаж подложки для теплого водяного пола следует начать с замеров помещения, в котором необходимо установить теплые полы

При замерах важно учитывать, что пленочные и фольгированные маты продаются в рулонах, а все прочие в основном в плитах. На этапе замеров вашей задачей будет минимизация длины стыков и исходя из этой задачи нужно подбирать ширину рулонов или ширину и длину матов для подложки под теплый пол.

Подготовка несущей поверхности На следующем этапе полы нужно очистить от мусора и неровностей

Это позволит более равномерно разложить материал подложки на следующем этапе.

Укладка материала Материал подложки должен лежать свободно и без натяжений.

Для предотвращения сминания рулонных материалов лучше использовать длинный, но не тяжелый груз – например брусок.

Проклейка Стыки подложки перед прокладыванием труб и стяжки следует проклеить, для этой цели лучше всего подойдет алюминиевый скотч, или его более дешевый аналог – металлизированный скотч.

Несколько слов об утеплителе и его предназначении

В последнее время участились случаи, когда недобросовестные строители всеми правдами и неправдами вынуждают хозяев расстаться с «кровно заработанными» деньгами. Быть может утеплитель для пола тоже одна из уловок? Можно ли обойтись без него? Рассмотрим на примерах.

Конструкция пола имеет два основных типа. Либо бетонное перекрытие, либо доски. Разница лишь в виде финишного покрытия. Технология монтажа деревянного пола предусматривает размещение досок на лагах, с зазором между половицами. В процессе эксплуатации материал «дышит», ширина доски изменяется, и постелить пол плотно не получится.

С деревянными полами все понятно. Но как быть с бетонными? В них ведь щелей нет? Да, это так. Но теплопроводность у бетона, даже если он с опилками, в среднем – 1,4 Вт/(м-°С). От бетонной стяжки веет холодом, независимо от типа финишного покрытия. Вывод: без утеплителя не обойтись и в этом случае. Нужно только верно выбрать материал.

Для утепления пола подходят следующие материалы:

• пеноплекс;
• керамзит;
• опилки;
• минеральная вата;
• хвойная древесная плита.

Последний материал дорог, а его эксплуатационные свойства не проверены временем. Поэтому в рамках статьи рассматривать не будем.

Выбор теплоизоляции

Существуют водяные, инфракрасные и электрические разновидности теплых полов. Для каждого вида систем требуется свой теплоизоляционный материал, поскольку от итогового сочетания зависит эффективность и надежность отопления. Кроме того, при выборе теплоизоляционного материала нужно учитывать степень нагрузок, которые будет испытывать напольное покрытие.

Утеплитель под электрический теплый пол должен иметь следующие характеристики:

• Высокие прочностные характеристики, гибкость и хорошее сопротивление сжатию;
• Способность выдерживать внешние нагрузки без деформации;
• Высокая сопротивляемость агрессивным веществам и средам;
• Низкая теплопроводность;
• Высокая плотность (не менее 25 кг/м3 в случае с материалами, используемыми для теплых полов);
• Минимальная степень поглощения влаги.

Функции подложки (для водяных теплых полов)

К числу основных функций подложек можно отнести:

• поддержание нормального микроклимата в помещениях;
• предотвращение потери тепла;
• равномерное распределение тепловых потоков без образования на полу участков с температурными перепадами;
• направление тепла в помещение путем его отражения;
• повышение КПД всей отопительной системы в целом;
• поглощение шума;
• смягчение ударных воздействий.

Также подложка для теплого пола является прослойкой, предотвращающей выпадение конденсата между отличающимися температурой элементами. Кроме того следует выделить универсальность этого элемента, поскольку подложка нужна не только для устройства теплых полов, она также используется при укладке паркета и ламината.

Металлизированная пленка

Изготавливается она преимущественно на лавсановой основе, реже из экструдированного пенополистирола, пробковых материалов и вспененного полиэтилена с металлизированными покрытиями.

Плюсы:

• восстановление первичной формы;
• улучшение характеристик основания;
• легкость монтажа;
• устойчивость к изменениям температуры и агрессивной среде;
• длительное сохранение теплоотражающей функции.

Минусы:

• требуется устройство гидроизоляции под ней;
• нужен монтаж крепежей для труб.

Пробковая подложка

Производится смешиванием измельченной коры пробковых деревьев со связующими материалами не содержащими вредных химических примесей.

Достоинства:

• обеспечивает хорошую тепло- и шумоизоляцию;
• является гипоаллергенной и безвредной для организма;
• обеспечивает упругость и прочность;
• ее толщина почти не отражается на высоте помещений.

Недостатки:

• подвержена биологическим воздействиям, от которых возможно постепенное разрушение;
• при укладке требуется гидроизоляция основания;
• неустойчива к значительным статичным нагрузкам;
• высокая стоимость.

Такие демпферы продаются рулонами и отдельными листами отличающимися толщиной: 2-4 мм и 4-10 мм (соответственно). Для теплых полов, нагревающихся циркуляцией горячей воды, пригодна пробковая подложка на основе каучука, обладающая устойчивостью к влажной среде.

Подложка в виде матов

Применение такой подложки при устройстве теплых полов с водяным обогревом пользуется особой популярностью у мастеров, преимущественно благодаря наличию бобышек (высотой 18-25 мм) облегчающих раскладку труб и исключающих возможность их смещения в процессе работы.

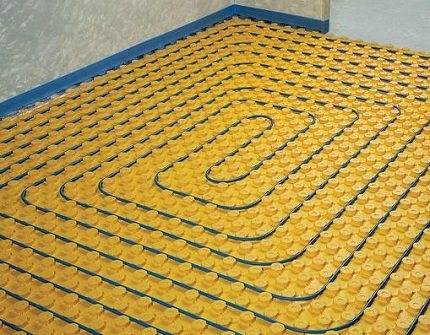

Вспененные полистирольные маты с рельефной фактурой легко и быстро укладываются (без устройства стяжки на комнату 10-15 м2 уходит около 1 часа). Производятся они методом гидропеллентной штамповки из пенополистирола плотностью не меньше 40 кг/м3, толщиной 20, 30, 50 мм. Соединяются между собой специальными зажимами либо лентами, которые не образуют в результате полых швов и позволяют снизить уровень шума до 25 дБ.

Преимущества:

• не требуют применения фиксирующих крепежей;
• обеспечивают возможность быстрой прокладки отопительных контуров любых конфигураций;
• собираются подобно конструктору, что максимально ускоряет процесс монтажа;
• все необходимые расходные материалы предоставляются в комплекте.

К числу недостатков можно отнести возможность прокладки труб диаметрами только 14-20 мм.

Подложки под теплые полы с электроотоплением

Под такие виды теплых полов используются тонкие подложки из технической прессованной пробки, Фольгопласт, Полифом, Термодом, TMpro и другие из вспененных полимеров.

Отражающая теплоизоляция Фольгопласт

Сшитый пенополиэтилен «Полифом»

«Полифом», характеристики

Последние, кстати, намного превосходят своих конкурентов по способности выдерживать нагрузки, за счет такой особенности расширяются сферы их использования. Подложки с увеличенными параметрами по толщине изготавливаются из экструдированного пенополистирола. Материал имеет высокие характеристики физической прочности, может применяться в качестве основания под бетонную стяжку. Подложка применяется под все виды полов с электрическим подогревом, включая и обыкновенные с гибкими проводниками.

Если основание не очень ровное и требуется его выравнивание, то можно применять подложки из клееной фанеры, плит ОСБ и ДСП.

Пол из ОСБ

Лавсановая подложка Изобонд ПП

Во время выбора конкретной марки нужно принимать во внимание два исходных фактора

1. Финишное половое покрытие. Чем оно легче, тем менее прочной может быть подложка. Под ламинат допускается использовать обыкновенные подложки из вспененных полимеров, а под керамическую плитку или искусственный камень применяется подложка из экструдированных материалов повышенной прочности.

   Выбирайте подложку в зависимости от финишного покрытия пола

2. Теплый пол укладывается в новых помещениях или во время ремонта старых. В зависимости от выбранной технологии теплого пола с электрическим обогревом и особенностей несущего перекрытия общая толщина пирога может колебаться от 10–15 до 3–4 сантиметров.

   Пирог теплого пола, пример

   Схемы теплых полов

   Эти параметры следует учитывать во время проектирования высоты дверных и оконных проемов. Во время ремонта нужно принимать все строительные мероприятия по уменьшению толщины теплого пола – не придется решать проблемы с уменьшением высоты дверей и т. д. Идеальный вариант – смонтированный теплый пол не мешает открыванию/закрыванию дверей, допустимый – дверное полотно и вертикальные наличники нужно на несколько сантиметров снизу подрезать. Наиболее неприятный вариант – возникает необходимость приподнимать перемычку дверного проема, система обогрева требует переделки.

Под линолеум используют только жесткие подложки и или делают стяжку небольшой толщины. Технология укладки подложек зависит от материалов изготовления, во время производства работ нужно руководствоваться инструкциями производителей.

Особенности выбора подложки

Выбирать подложку нужно тщательно, так как от неё зависит не только работа тёплого пола, но и атмосфера в вашем доме

Поэтому, при покупке утеплителя профессионалы советуют уделять внимание следующим моментам и делать выбор на основе ниже перечисленных параметров

Видео

Как выбрать подложку под ламинат или паркетную доску ? Подложки под тёплый пол как выбирать

Watch this video on YouTube

1. Водяной пол — для такой конструкции применяется фольгированная подложка со светоотражающим покрытием. Данный мат стоит недорого, и отлично подходит при желании сэкономить жизненное пространство, однако вид не рекомендован для цокольных этажей. Для водяных полов лучше брать плёночные модели, они хоть и дороже, но оснащены повышенными теплосвойствами. Отличное решение для водяной конструкции — подложка из экструдированного пенопласта с бобышками, она обладает повышенным качеством и простотой монтажа, так как трубы укладываются в пазы. Выбор рулонного пробкового материала или вспененного полистирола будет также хорошим вариантом.
2. Электрический пол — подойдёт фольгированный  рулонный или плиточный утеплитель. Не рекомендуется наличие алюминиевого отражающего слоя, лучше, если это будет вакуумное напыление. Если высота допускает более толстый пирог, то стоит положить пенополистирол с фольгированным слоем толщиной 2 — 3 см. При ограничении в высоте, в качестве теплоизоляции можно использовать вспененный полиэтилен 2 — 3 мм.

Для инфракрасной модели пола можно выбрать листы ДСП или магнезитовые плиты, но предварительно потребуется проложить фольгированную плёнку.

По виду полового покрытия

Чем меньше вес напольного покрытия, тем допустимо использовать подложку с более низкой прочностью.

При монтаже ламината можно применять вспененный полимер, а при использовании керамической плитки, укладка которой будет осуществляться на бетонную стяжку, нужна подложка из экструдированного материала, который имеет повышенную прочность.

Под линолеум требуется только твёрдая основа или дополнительная тонкая бетонная стяжка.

По типу основания

Практически любой вид подложки, возможно, укладывать как на бетонное черновое основания, так и на деревянное.

Единственная особенность при монтаже на деревянный пол повышенный уровень гидроизоляции и огнестойкости.
