Система водяного отопления от дровяной печи

Монтаж отопительного регистра в готовую печь

Безусловно, намного лучше, если теплообменник будет установлен прежде, чем начнется строительство печи. Однако как сделать отопление от печи – водяное отопление в частности, если она уже сложена – вопрос далеко непростой. В данном случае нужно будет каким-то образом разместить достаточно габаритный теплообменник и обеспечить его надежную фиксацию. К тому же, к нему необходимо будет подключить подающий и обратный трубопроводы.

Еще одна сложность заключается в том, что разместить регистр нужно так, чтобы исключить его прямой контакт с огнем, но обеспечить нагрев теплоносителя от горячих газов. Осуществить такую задачу будет довольно сложно, хотя и возможно в принципе.

Принцип работы печного отопления с водяным контуром

Принцип работы отопительного контура прост – теплоноситель (в данном случае, вода) во время сгорания топлива нагревается, затем распространяется по трубам, отдавая при этом тепло окружающему пространству.

Схема подключения камина с водяным теплообменником в закрытую систему отопления с бойлером-накопителем: 1 – смесительный клапан; 2 – циркуляционный насос; 3 – расширительный бак; 4 – аварийный клапан; 5 – топка с теплообменником; 6 – бойлер-накопитель; 7 – радиаторы отопления

Прообраз современных твердотопливных котлов и печей на дровах длительного горения для дома знаком многим – это «шведка». В шведскую печь встроен металлический резервуар, который перед закладкой дров и растопкой наполняется холодной водой. И, хотя вода в процессе топки нагревается долго, так же долго она отдаёт тепло – спустя много времени после того, как пламя погаснет.

Постепенно ёмкость для воды была преобразована в теплообменник, в результате чего появилась возможность подключать систему магистралей для отопления дома и горячего водоснабжения.

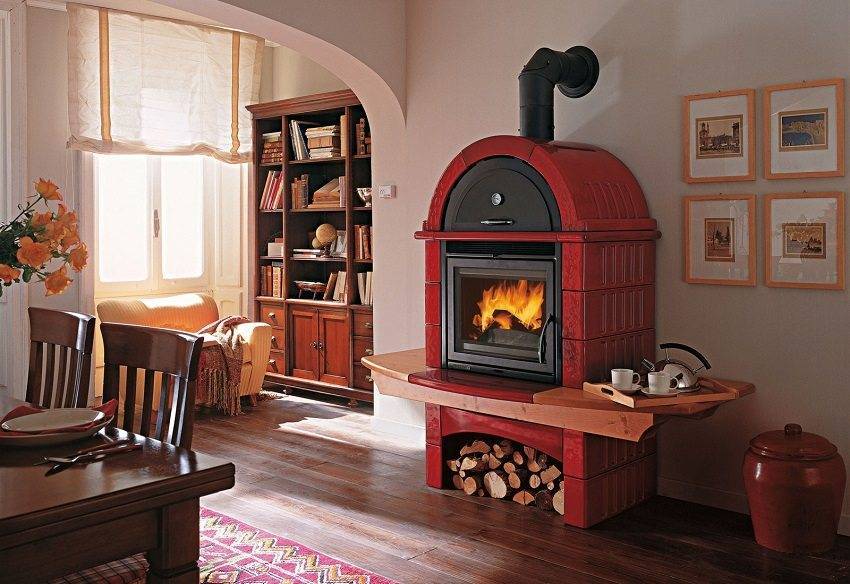

Современные отопительные печи с варочной поверхностью или духовкой выглядят стильно и замечательно вписываются в любой интерьер

Изготовление теплообменника

Для изготовления самого простого теплообменника можно применить листовую сталь. Такой теплообменник легко чистится от золы, но не способен обогревать большие площади. Трубчатые модели имеют более высокий КПД и подходят для больших зданий.

На фото печей с водяным отоплением можно наглядно ознакомиться с различными вариантами конструкции теплообменников.

Для устройства такого рода отопления в топочную камеру устанавливают регистр и подключают последний к контуру. Существует много конструкций регистров, но все они должны обеспечивать максимальный нагрев рабочей жидкости и хорошую ее циркуляцию.

Более просты в изготовлении змеевики из листовой стали (толщина – от 3 до 5 мм), да и очищать их от сажи намного легче. Но площадь их нагрева, если сравнивать с трубными изделиями, меньшая.

Зачастую теплообменники изготавливаются мастерами, специализирующимися на отопительных системах. Но при наличии навыков работы со сваркой с этим можно справиться и своими силами. Как вариант – можете подготовить требуемые детали, а сварочные работы доверить опытному сварщику.

Регистр из труб

Схема регистра из труб

Чтобы упростить процесс изготовления, можете несколько изменить конструкцию: вместо П-образных труб ø5 см применить профильную трубу 6х4 см. В таком случае вырезать отверстия для вертикальных труб будет намного проще, равно как и провести сварочные работы. Сами вертикальные трубы можете оставить круглыми, а можете использовать вместо них прямоугольные – 3х3 см либо 4х4 см. Что такое конвектор, Вы можете прочитать в нашей статье.

Если регистр будет устанавливаться в печь без варочной поверхности, то к верхней П-образной трубе можно приварить еще несколько горизонтальных трубок ø3-4 см в целях повышения КПД регистра. Есть и другой вариант- установить конвекторный обогреватель –или изготовить конструкцию из Г-образных труб, показанную на изображении ниже.

Здесь вода из отопительной системы будет подаваться в нижнюю часть прибора (диаметр труб – 4-5 см, толщина стенок – порядка 4 мм), нагреваться и постепенно подниматься по вертикальным трубкам такого же сечения в верхнюю коллекторную трубу, из которой, соответственно, обратно в магистраль.

Регистр из труб

Эта конструкция используется в отопительных печах. Для ее изготовления потребуется:

  • листовая сталь толщиной в 3-5 мм;
  • отрезки трубы ø4-5 см (чтобы подводить/отводить рабочую жидкость);
  • труба из прямоугольного профиля размерами в 4х5 см.

Регистр из стали

Есть и другой вариант изготовления регистра из листов стали – сделать его без верхней полки, оставить только боковые, соединенные в верхней и нижней части прямоугольными трубами 4х6 см или круглыми ø5 см (этот вариант называют «книжкой»). Хотя во фронтальной части изделия можно использовать и меньшие трубы в целях улучшения циркуляции.

Регистр из стали

Отметим также, что при желании водяную рубашку можно установить даже в русскую печь. Итог всегда будет один – повышение КПД и равномерное распределение вырабатываемого тепла.

Вариант «книжка»

Если печь уже готова, то может быть несколько вариантов установки теплообменника.

Вариант 1

Установка прибора в топливник. Она может выполняться как с разборкой конструкции, так и без нее (если прибор отопительно-варочный, а плита установлена таким образом, что ее можно снять без демонтажа кладки). Со вторым способом никаких трудностей не возникнет, а вот при разборке они могут возникнуть.

Вариант 2

Как уже отмечалось, многие специалисты уверены, что регистр должен располагаться вне топливника. В идеале его нужно расположить в колпаковом дымоходе, после чего приварить один конец прибора к подаче горячего теплоносителя в систему, а второй – к «обратке».

Расположение регистра в колпаке

Полезные советы

При подборе оборудования для создания паровой системы отопления, в процессе его монтажа желательно учитывать такие рекомендации:

  • Нельзя применять отопительные радиаторы, бывшие в употреблении. Они с высокой вероятностью могут иметь скрытые повреждения, которые впоследствии станут причиной разгерметизации системы.
  • Нежелательно использовать чугунные батареи. Под воздействием больших перепадов температуры они начинают разрушаться.
  • Монтаж контура должны проводить работники, владеющие определенными знаниями и навыками. Иначе созданная конструкция может оказаться неэффективной.
  • Если парогенератор установить в обычную печку на дровах, то можно значительно сэкономить полезную площадь. Вдобавок расходы на отопление дома будут минимальными.
  • При использовании естественной циркуляции печь рекомендуется установить в подвале дома. Это обеспечит быстрое стекание конденсата в самую нижнюю точку.
  • С целью безопасности, предупреждения аварийной ситуации нельзя отказываться от установки клапанов.

Монтаж паровых котлов в системе центрального отопления запрещен законом. В частных домах эта разновидность автономного обогрева способна функционировать десятилетиями, не требуя при этом замены основных элементов конструкции.

Дымоход печки со встроенным теплообменником загрязняться быстрее, чем у обычной печи, потому чистить его требуется чаще Источник roof-tops.ru

Видео описание

Водяное отопление от печи. Монтаж теплообменника. Испытание системы и естественной циркуляции.

Чем паровое отопление отличается от водяного

В водяной отопительной системе теплоносителем зачастую выступает вода. Она перемещается внутри трубопровода, там же постепенно охлаждается. В случае парового отопления заливаемая жидкость испаряется, по трубам движется горячий пар. Впоследствии охлаждения он конденсируется, затем стекает по возвратном трубопроводе обратно в нагревательный агрегат.

Когда теплоносителем выступает пар, тепловая отдача обогревательных приборов существенно выше, комнаты нагреваются в три раза быстрее. Такая система быстро запускается даже после продолжительного перерыва в использовании.

Дополнительно стоит отметить меньшую стоимость материалов для устройства парового отопления. Это объясняется использованием при монтаже компактного и эргономичного оборудования (к примеру, труб сравнительно маленького диаметра).

В отличие от водяного отопления, паровое дает большую теплоотдачу, в три раза быстрее прогревает помещениеИсточник pechiexpert.ru

Заключение

Правильно обустроенное паровое отопление обладает высокой эффективность, экономичностью, удобством применения, прочими положительными сторонами. Больше всего оно подходит для построек, которые не используются в качестве постоянного жилья. При обогреве жилища паром источником тепла зачастую служит котел или печка, а сама отопительная система бывает одно- или двухтрубной

При самостоятельном монтаже такой конструкции важно предварительно произвести грамотный расчет необходимой мощности отопительного агрегата, обязательно учесть площадь обогреваемых помещений

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией. Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Отопительные регистры

До того как провести печное отопление, стоит определиться с типом отопительного водяного контура, называемого еще регистром, теплообменником, змеевиком или водяной рубашкой. Чаще всего он представляет собой прямоугольную плоскую емкость или же соединенные воедино несколько трубок.

Но перед тем как подключить отопление к печке, к регистру необходимо приварить два патрубка. Первый служит для забора горячего теплоносителя из печи, а второй – подает остывшую воду обратно в теплообменник.

Определить размер теплообменника можно по уровню теплопотерь в конкретном доме. Так, при необходимости в 10 кВт тепловой энергии площадь теплообменника должна составлять 1 м2. При этом стоит учитывать, что работает печь не целый день, а примерно 1,5-3 часа в зависимости от температуры на улице. Этого времени должно быть достаточно, чтобы прогреть воду в теплоаккумуляторе. Следовательно, для расчета площади регистра определяют суточный расход тепловой энергии в доме.

Так, при теплопотерях дома в 12 кВт/час, суточное потребление составит 288 кВт энергии. Допустим, что печь работает 3 часа в сутки. Получается, что каждый час должно выделяться по 288÷3=96 кВт энергии. Тогда площадь отопительного регистра составит 96÷10=9,6 м2. Форма теплообменника в данном случае не важна, главное, чтобы площадь поверхности была не меньше полученных данных.

При использовании антифриза в качестве теплоносителя можно еще больше увеличить объем аккумулятора тепла, поскольку у воды и антифриза разная теплоемкость.

Если буферную емкость дополнительно утеплить, то тепло в ней будет сохраняться дальше, а эффективность печного отопления возрастет.

Установка регистра

Сделать водяное отопление, использующее котел, сваренный из листовой стали, или змеевик из труб, можно своими руками при наличии навыков работы со сварочным аппаратом. При самостоятельном изготовлении нужно учитывать, что толщина листового металла или стенок труб должна быть не менее 3-5 мм. Нагрев такого змеевика будет происходить медленно по сравнению с тонкостенными устройствами, но срок службы его будет значительно дольше. Прогорание стенок из тонкого металла приведет к капитальному ремонту печи, в которой установлен нагревательный элемент.

В самостоятельно изготавливаемых конструкциях змеевиков может быть использована старая батарея (радиатор отопления) из чугуна. Для применения ее в качестве теплообменника требуется предварительная подготовка: радиатор нужно разобрать на секции, промыть изнутри от накипи и ржавчины соответствующими составами и проверить на наличие дефектов (течей). Исправные секции соединить вновь, используя в качестве уплотнителя между ними асбестовый шнур, пропитанный олифой. Подготовленный радиатор можно установить в топке кирпичной или металлической печи как сбоку, так и над пламенем. В последнем случае батарея должна быть расположена в горизонтальной плоскости.

Сварной теплообменник системы водяного отопления может иметь разную форму. В случае, если печь не планируется использовать для приготовления пищи, регистр или котел можно изготовить в виде П-образной конструкции из труб или листового металла. Так КПД самодельного котла можно увеличить за счет увеличения нагреваемых пламенем поверхностей. Для обеспечения возможности готовить на плите, расположенной над топкой, потребуется другая конструкция. В этом случае будут нагреваться емкости, расположенные на боковых поверхностях печи, и плита, расположенная так, как она обычно устанавливается в варочных конструкциях.

Водяное отопление дома от печи на дровах

Водяное отопление от печи на дровах считается достаточно простым и надежным способом обогрева частного дома или другого обитаемого сооружения. Такие конструкции уже давно используются на загородных участках, где нет централизованной системы, а дровяная печь является необходимым атрибутом хозяйства. Находит применение и водяное отопление в гараже своими руками на такой основе

Вообще известно несколько разных систем, и важно правильно выбрать наиболее подходящую. Монтаж водяного отопления, конечно, потребует определенных финансовых и трудовых затрат, но зато, получив автономное отопительное хозяйство, человек почувствуют всю прелесть теплого дома (см

рис. Схема отопительной системы от печи на дровах).

Схема отопительной системы от печи на дровах

Некоторые рекомендации

Создать водяную рубашку для печи своими руками несложно. И уже ее можно вмонтировать в любую печку – металлическую или кирпичную. Отопление дома дровами чревато частой возней с отопительным оборудованием, но при отсутствии газа другие альтернативы выглядят более дорогими. Для реализации более эффективного обогрева жилища, воспользуйтесь нашими рекомендациями:

  • Не экономьте на толщине листового железа – помните, что от этого зависит продолжительность срока службы печи;
  • Обязательно используйте термометры и манометры для контроля рабочих параметров системы отопления;
  • Не используйте альтернативные теплоносители, не отличающиеся стойкостью к высоким температурам;
  • Обеспечьте избавление от тепловых потерь – это позволит рассчитывать на экономное расходование дров на отопление жилища.

Эти советы позволят сделать отопление частного дома на дровах более эффективным.
