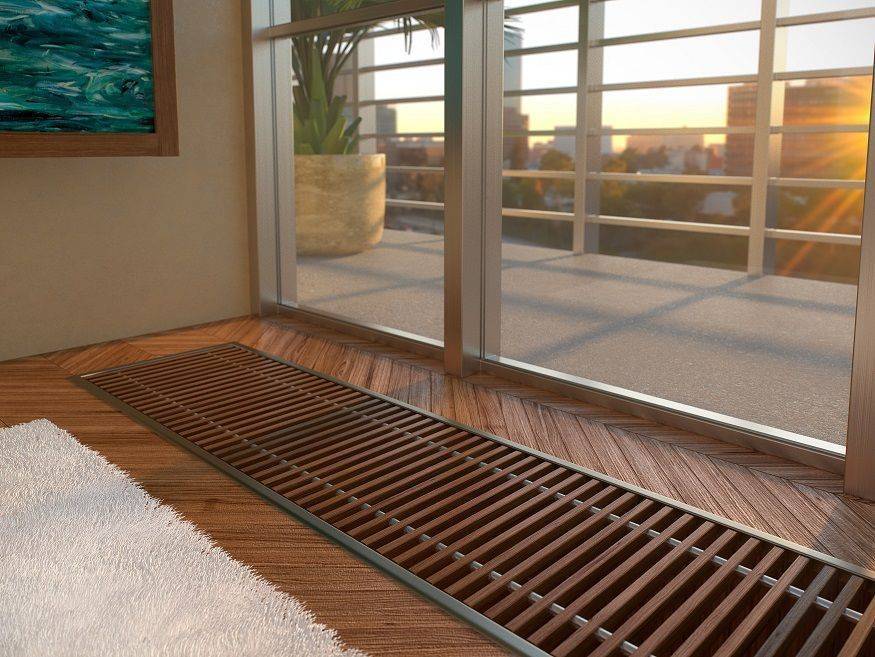

Внутрипольные водяные конвекторы отопления

Почему конвекторы

Энергосбережение и экономия средств в период отопительного сезона поставлены во главу угла задач каждого из домовладельцев. Сейчас не стыдно экономить, а модно и правильно, а еще актуально пользоваться опытом европейских стран, где коммунальные платежи в разы превышают наши, и где в связи с дороговизной научились находить альтернативные источники тепла.

В число таких альтернатив входят и конвекторы отопления электрические, отзывы о которых у наших сограждан положительные в большинстве случаев.

Первым и главным преимуществом конвектора люди называют значительное уменьшение расходов за отопление: 30-40 процентов – это, согласитесь, существенный показатель.

Далее: простота установки и удобство при эксплуатации.

Еще: вписываемость в современный или классический интерьер.

Конвекторное отопление широко используют в загородных домах, в случае если помещение было задумано, как летнее, или нет возможности установить стационарную систему. Компактные обогреватели отлично выполняют роль как дополнительного, так и основного источника тепла, поскольку в активном режиме способны непрерывно создавать поток нагретого воздуха, который обеспечит комнату комфортным теплом. А чтобы сэкономить электроэнергию и не «гонять» конвектор попусту, существует таймер, который на время отключается, когда воздух достигает определенной температуры.

Еще преимущества конвекторных обогревателей – локальность действия и мобильность. Перемещать источник тепла в комнату, которая считается самой холодной, или «возить» его следом за собой – это ли не мечта каждого теплолюбивого человека? Так вот: она легко осуществима, если у вас в доме есть конвектор на колесиках.

Преимущества, которые дает установка конвектора

Самыми главными плюсами в этом вопросе станут:

  • Эстетическая интеграция в общий интерьер;
  • Возможность использования в практически любом помещении;
  • Вариативность форм и размеров;
  • Возможность инсталляции в помещениях, расположенных на верхних этажах, где давление не поднимается выше 15 бар (касается водяных образцов);
  • Достаточно малый вес, который не способен сильно нагрузить несущие конструкции здания;
  • Некоторая экономия по сравнению с применением радиаторного обогрева (примерное снижение стоимости отопления на 25%);
  • Даже при средней температуре в общей системе в +50 градусов по Цельсию можно достигнуть комфортного прогрева всех помещений.

И как отдельный плюс можно обозначить то, что вскрывать половое покрытие для замены/ремонта отдельных элементов не придется — достаточно лишь снять обрешетку.

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

  • Подготовку в полу ниши для короба.
  • Монтаж короба.
  • Подключение теплообменника.


Схема установки

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

  • Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
  • Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.


Гибкое подсоединение

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.


Жесткое подсоединение

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

Топ-4. Varmann Qtherm Electro 230x110x1750

Рейтинг (2021): 4.65

Учтено 23 отзыва с ресурсов: Яндекс.Маркет, 220-Volt.ru

Богатая комплектация

В базовый комплект включен съемный теплообменник со встроенными ТЭНами с защитой от перегрева, тангенциальные вентиляторы, термодатчик и терморегулятор, решетка с широким выбором расцветок и фактуры, декоративная рамка и комплект крепежей.

  • Характеристики

    • Средняя цена, руб.: 76 976
    • Страна: Германия (производится в России)
    • Тип: электрический
    • Мощность, кВт: 2.1
    • Отапливаемая площадь, кв. м.: 21
    • Размеры, ДхШхВ, мм: 1750x230x110
    • Рабочее давление, атм.: –
    • Комплектация: с вентилятором, с решеткой

Varmann Qtherm Electro – современный электрический конвектор для установки внутри пола перед панорамными окнами или остекленным фасадом. Компания разработала массу вариаций его внешнего вида – внешняя решетка может быть роликовой или линейной, из анодированного алюминия и окрашенной по RAL, в фактуре дерева, гранита или мрамора. Выбор декора уже включен в стоимость устройства. Защитный кожух вентиляторов и виброзащитные опоры делают работу абсолютно бесшумной. В конструкцию Varmann Qtherm Electro включен микропроцессорный регулятор, который позволяет регулировать температуру нагревателей и скорость вращения вентиляторов. Также предусмотрена возможность подключения модели к системе «умный дом».

Плюсы и минусы

  • Современный дизайн
  • Универсальный для любого типа пола профиль
  • Износостойкие материалы
  • Защита от перегрева
  • Возможность подключения к системе «умный дом»

Высокая цена

Виды водяных конвекторов

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

  • напольные модели – они монтируются на полах;
  • настенные модели – самая популярная и распространенная разновидность;
  • плинтусные модели – новшество на современном отопительном рынке;
  • внутрипольные – приборы для скрытой установки в полах;
  • цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

Напольные конвекторы

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Напольные водяные конвекторы отопления рассматриваются как идеальное решение для кинотеатров, выставочных павильонов и прочих зданий с высокими панорамными окнами от пола до потолка.

Настенные конвекторы

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Плинтусные конвекторы

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

  • равномерный прогрев воздуха по всей высоте помещения;
  • предельно компактные размеры;
  • высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

Внутрипольные конвекторы

Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Цокольные конвекторы

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Преимущества и недостатки встраиваемых конвекторов

Внутрипольные водяные конвекторы отличаются целым спектром преимуществ:

  1. Конвекторы нагреваются до необходимой температуры намного оперативнее, чем традиционные радиаторы.
  2. Благодаря созданию большого количества потоков горячего воздуха помещение с водяными конвекторами нагревается эффективнее и быстрее, нежели аналогичная по размерам комната с обычными батареями.
  3. Встраиваемые конвекторы имеют незначительный вес и отличаются компактными габаритами, поэтому отлично вписываются в абсолютно любой интерьер, оставаясь практически незаметными даже в маленьких комнатах. Это выгодно не только с эстетической точки зрения, но и с функциональной: приборы не занимают много места, поэтому пространство возле стен остается свободным – его можно использовать по своему усмотрению.

  4. Если прибор выйдет из строя, не нужно будет разрушать напольное покрытие – для выполнения ремонта достаточно просто снять решетку.

Справедливости ради нужно отметить и недостатки встраиваемых конвекторов:

Внутри корпуса быстро накапливается пыль, которая не только засоряет теплообменник, тем самым понижая его функциональность, но и вместе с потоками воздуха активно разносится по помещению.

Внутрипольные конвекторы отопления: что это такое

В нескольких словах описать прибор можно так: если у вас в доме или квартире планируются панорамные окна от пола до потолка, встроенные конвекторы — ваш вариант системы отопления.

Потому что традиционные радиаторы и даже обычные конвекторы устанавливать будет просто негде.

Впрочем, в любом случае встроенные конвекторы выигрывают, даже со стандартными окнами и планировкой помещения: высокая эстетичность интерьера с этой системой вам обеспечена.

Конструктивные особенности

Внутрипольный конвектор представляет собой встроенный канал в полу короб из стали, стойкой к коррозии. Внутри короба располагаются медный трубопровод и алюминиевый теплообменник. Сверху всё закрывается декоративной решёткой.

Эти устройства по конструкции и принципу работы делятся на два вида:

  1. С естественной конвекцией, когда за счёт разности плотности тёплый воздух замещается холодным внутри прибора.
  2. С принудительной конвекцией прибор оснащён вентилятором центробежного или тангенциального типа. Благодаря этому воздух по теплообменникам распределяется более равномерно, быстрее прогревается, что способствует скорому обогреву помещения.

Фото 1. Схема работы внутрипольного конвектора отопления с естественной (слева) и принудительной (справа) конвекцией.

Принцип работы

Встроенные конвекторы монтируют в пол по периметру помещения, основное внимание уделяя линиям вдоль окон. Собственно, в первую очередь они и предназначены для установки данной системы отопления

Принцип работы основан на том, что в конвектор от окна-проводника холода естественным путём опускается низкотемпературный воздух, в конвекторе прогревается и выталкивается в помещение новым потоком холода, идущего вниз от окна.

Достоинства изделий, встраиваемых в пол

Эстетика — бесспорный плюс внутрипольных приборов отопления. Согласитесь, гораздо больше уюта создают декоративные решётки в полу, из которых веет теплом, чем громоздкие батареи.

  • Освобождается пространство, не занятое привычными радиаторами, плюс получаем свободный доступ к окнам и двери лоджии или балкона.
  • Тепло от конвектора идёт именно туда, где холоднее всего — вдоль окон и дверей.
  • Помещение прогревается гораздо быстрее, чем с классической системой отопления.
  • Оборудование обладает небольшим весом и не создаёт нагрузки на фундамент и пол.
  • Температура декоративной решётки не превышает +40 °C. Невозможно обжечься.
  • Внутрипольный конвектор не только нагревает помещение, но и охлаждает его, заменяя кондиционер.

Недостатки

  • Необходимость правильного ухода за прибором. Подробнее на этом остановимся отдельно чуть позже. Отметим только, что с традиционных чугунных батарей отопления пыль смахнуть тоже иногда нужно. Так что недостаток этот относительный.
  • Стоимость — устройства обходятся недешево, тем более оснащённые дополнительным оборудованием.

Внимание! Несовместимость с классической системой отопления — нельзя их монтировать друг с другом. Не вдаваясь в технические нюансы: нормально работать не будет ни та, ни другая

Решив оснастить помещение внутрипольными конвекторами, хорошенько взвесьте возможности системы по отношению к строению, которое нужно отапливать.

Сложность монтажа — потребуются услуги специалиста, если вы не технический гений-самоучка.

Преимущества внутрипольных конвекторов отопления


По сравнению с обычным радиатором, водяной конвектор отопления – это более современное, высокотехнологичное оборудование. Такая тепловая техника значительно повышает эффективность обогрева и снижает затраты на его осуществление. Преимущества, которыми обладают конвекторы водяного отопления, выводят их на передовые позиции в организации отопления в частных домах, магазинах, административных зданиях. Они наиболее уместны, эффективны и могут применяться там, где остекление занимает значительную площадь (витрины, «французские окна» и др.). Такие тепловые устройства:

  • быстро нагревают помещение и вырабатывают только необходимое количество тепла;
  • могут работать самостоятельно и совместно с центральным отоплением;
  • функционируют в режимах естественной или принудительной циркуляции, что существенно расширяет диапазон регулирования мощности;
  • не зависят от перебоев в электросети и могут эффективно отапливать помещение при невысокой температуре теплоносителя;
  • устраняют вероятность запотевания окон и создают эффект «тепловой завесы», надежно защищая оконные проемы;
  • отсутствие спиральных нагревательных элементов исключает выжигание из воздуха кислорода и делает воздушную среду более комфортной;
  • удобны в установке, компактны, эстетичны и вписываются в любой интерьер;
  • внутрипольные – уникальное дизайнерское решение, позволяющее создать «невидимую» систему отопления;
  • такая техника проста, безопасна и долговечна.

Внутрипольные (встраиваемые в пол) конвекторы водяного отопления

Внутрипольные конвекторы водяного отопления – это современное и эффективное решение в случаях, когда требуется обеспечить помещение теплом и при этом сохранить эстетику интерьера, так как стены при этом освобождаются от лишних элементов, а все радиаторы отопления находятся в полу.

Встраиваемые в пол конвекторы устанавливаются в квартирах и частных домах, в автосалонах, развлекательных заведениях, больницах, магазинах и в прочих организациях. В помещениях с большой площадью остекления – бассейнах, оранжереях, зданиях аэропорта, на террасах загородных домов и коттеджей – оптимальным выбором будет внутрипольный конвектор отопления.

Цена на внутрипольный водяной конвектор зависит от производителя прибора, его размеров и типа, конструктивных особенностей и технических характеристик.

Конструкция внутрипольных конвекторов отопления

Встраиваемый в пол конвектор водяного отопления представляет собой теплообменник, помещенный в специальный кожух. Теплообменник – это медно-алюминиевый нагревательный элемент, обладающий высокой стойкостью к коррозии, который подключается к системе водяного отопления.

Кожух встраиваемого конвектора, как правило, изготавливается из толстых листов оцинкованной или нержавеющей стали и обеспечивает надежную защиту напольного покрытия в случае возможной протечки.

Кожух с теплообменником устанавливается в заранее подготовленную нишу в полу или прямо в цементную стяжку и закрывается декоративной решеткой, которая делает невидимой и защищает внутреннюю часть встраиваемых в пол радиаторов отопления.

Другими словами, видимая часть встроенного конвектора – это декоративная решетка, расположенная на одном уровне с напольным покрытием, которая может быть выполнена из различных материалов с большим разнообразием фактур, форм и цветовых решений, а также дополнительно окрашена в необходимый цвет, в соответствии с пожеланиями клиента.

Типы внутрипольных конвекторов отопления

  • конвекторы с естественной конвекцией;
  • конвекторы с принудительной конвекцией, со встроенным тангенциальным вентилятором, способствующим более интенсивному теплообмену.

В качестве основного прибора отопления в помещении используются, как правило, конвекторы с вентилятором.

Конвекторы с естественной конвекцией являются вспомогательными отопительными приборами. Они предназначены для изоляции от холодного воздуха больших окон и дверных проемов и используются с системами теплого пола или радиаторного отопления.

К внутрипольным конвекторам любого типа могут быть подключена система регулирования.

Преимущества внутрипольных конвекторов отопления

Встраиваемым в пол водяным конвекторам присущи несомненные преимущества, по сравнению с обычными радиаторами отопления:

Водяные конвекторы отопления

Традиционные формы отопления уступают место новым, более эффективным. Конвекторы отопления являются следующим шагом в эволюции систем отопления. Водяные конвекторы отопления применяются для отопления помещений, имеющих большую площадь остекления, или для помещений с несколькими наружными стенами. Это могут быть такие помещения, как оранжереи, бассейны, зимние сады, магазины, автосалоны, квартиры, офисы. Также их используют в помещениях с повышенной влажностью.

Водяные конвекторы отопления надёжны и экономичны. В помещениях с большой степенью остекления и повышенной влажностью трудно поддерживать комфортную температуру без конвектора отопления. Тёплый воздух, создаваемый конвектором, направляется на наружные стены или на остеклённую поверхность, что препятствует образованию конденсата на поверхности и приводит к повышению температуры помещения.

Водяной конвектор отопления — это нагревательный элемент, состоящий из пластин, соединённых трубками. Такое простое устройство теплообменника. Могут иметь защитный декоративный кожух, но могут быть и без него. Конвекторы рассчитаны на рабочее давление до 15 атмосфер.

Принцип работы водяного конвектора

Принцип работы водяного конвектора отопления состоит в распределении тёплого воздуха в помещении. Когда воздух нагревается, то поднимается вверх, так как становится легче, а холодный воздух перемещается вниз и далее нагревается. Конвектор имеет невысокую температуру нагрева, что позволяет не выжигать кислород, в отличие, например, от масляных нагревателей. Поэтому водяные конвекторы отопления могут использоваться в качестве основной системы отопления.

Водяные конвекторы отопления обладают рядом преимуществ по сравнению с такими, как электрические и газовые конвекторы. Электрические конвекторы обеспечивают значительный расход электроэнергии. Также обладают малой эффективностью при отапливании помещений большей площади.

Используются, в основном, как дополнительные источники обогрева. При установке газового конвектора необходимо обустраивать дымоход. К плюсам водяных конвекторов можно отнести следующее:

  • равномерность распределения тёплого воздуха по всему помещению;
  • самостоятельное или комбинированное отопление помещения;
  • нагрев помещения осуществляется быстро;
  • предотвращение образования конденсата на поверхности остекления;
  • помещение нагревается при невысокой температуре теплоносителя;
  • отсечение холодного потока воздуха, который проникает извне;
  • если превышается допустимая температура, то конвектор выключается автоматически;
  • при установке не требуется специального оборудования;
  • безопасность;
  • подразумеваемый ресурс непрерывной работы до 20 лет.

У водяных конвекторов отопления имеются и некоторые недостатки. К ним можно отнести:

  • неравномерное распределение воздушных потоков, вызванных образованием сквозняков;
  • пылеобразование, которое провоцируют конвекционные потоки;
  • водяные конвекторы несовместимы с принудительной вентиляцией, так как тёплый воздух, собирающийся наверху, будет выходить наружу.

Чтобы правильно выбрать водяной конвектор отопления, необходимо обратить внимание на такую техническую характеристику, как скорость нагрева воды. Скорость, с которой нагревается вода в водонагревателе, называется скоростью восстановления

Чем более низкий уровень восстановления скорости, тем больше ёмкость водонагревателя, поэтому требуется больше времени для нагрева воды.

Классификации водяных конвекторов

При выборе конвектора отопления нужно разбираться в классификации конвекторов. Конвекторы подразделяются по типу конвекции и способу установки.

Правила выбора конвекторов

Специалисты советуют обращать внимание на несколько важных параметров:

Оценить размеры площади, которую следует отапливать. Для больших помещений не подходят электрические агрегаты, затраты на обслуживание будут слишком высокими.
Продумать зону установки

Например, если планируется ставить обогреватели в ванной комнате, то следует обращать внимание на агрегаты с влагозащитными корпусами. Будет уместен водяной конвектор напольный – это не электрическое оборудование, которое может замкнуть от сырости.
Возможности хозяина

При обустройстве основной системы отопления с применением конвекторов, подходят только газовые или водяные виды оборудования. Однако при отсутствии газовой магистрали придется постоянно докупать баллонное топливо – вариант не самый выгодный. А если обогреватели планируется применять как вспомогательный вид отопления и перебоев с подачей электричества нет, подойдут компактные конвекторы воздушные с ТЭНом.

Рассматривая все виды конвекторов, и выбирая оборудование для дома, обязательно оценить мощность прибора. В расчет принимаются параметры нужного прогрева, утепление строения, размеры окон и прочее. Чтобы уточнить нужную мощность, следует брать за основу формулу – на 10 м2 помещения нужно не менее 1 кВт мощности.

Важно! Если предпочтение отдается водяному напольному прибору, в расчет принимается тип системы (автономная, централизованная) и давление. Уровень давления в централизованной системе 12 атм., в автономной от 2 атм

– именно такой диапазон показателей нужно смотреть.
