Какой лучше выбрать Циркуляционный насос для отопления дома

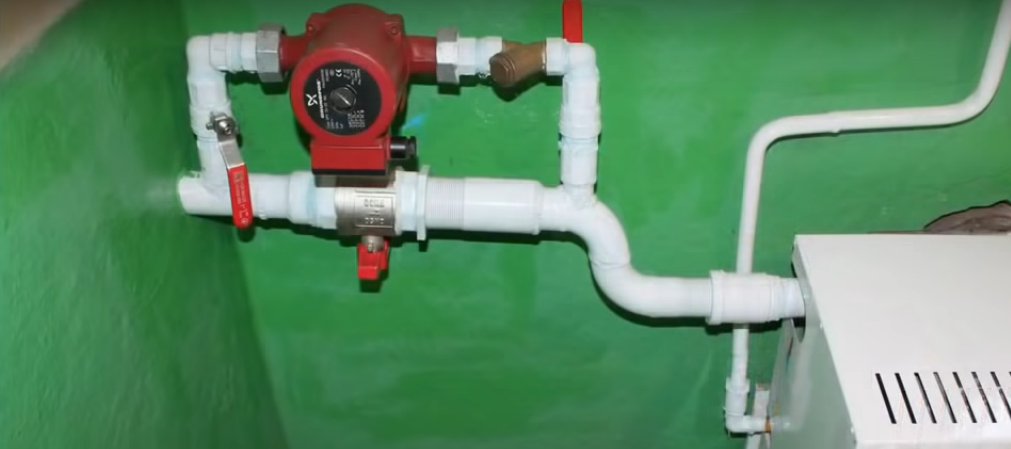

Установка насоса

Для максимально качественной и надежной установки насосного оборудования необходимо соблюдать несколько несложных правил:

  • Расширительный бак крепится на высоту от 1 метра выше самой высокой точки системы отопления;
  • Отопительная система должна быть оснащена отводом воздуха.
  • В системе теплоснабжения должен присутствовать резервный трубопровод на случай возникновения непредвиденных аварийных ситуаций.

Также для установки насосного агрегата нужно соблюдать несложные условия:

  • Около 10 м трубопровода потребляет примерно 0,6 м напора насоса. Из этого следует, что напор в 60 м обеспечит движение жидкости в трубе длиной 100 м;
  • Усредненная скорость перемещения носителя тепла составляет около 1,5-2 м/с;
  • Чем меньше диаметр труб, тем больше потребуется мощность насосного оборудования для циркуляции водянистой среды.

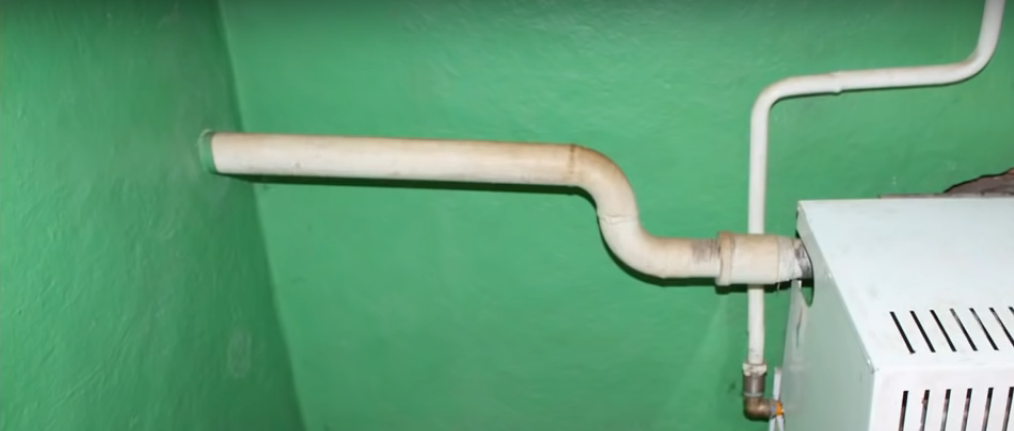

На начальном этапе монтажа системы отопления необходимо подготовить все составляющие компоненты к установке, запастись нужными инструментами, рассчитать резьбовые соединения с насосным агрегатом. Перед насосом рекомендуется установить фильтр очистки, который поможет избежать попадания в систему грязи и песка. Направление циркулирующей жидкости должен совпадать с направлением стрелки, которая изображена на корпусе насосного оборудования. Желательна установка запорной арматуры на стыках патрубков трубопровода для удобного ремонта системы отопления. Насосы с мокрым ротором устанавливаются только в горизонтальном положении, а с сухим ротором как в горизонтальном, так и вертикальном.

Лучшие недорогие насосы для системы отопления

С небольшими отопительными системами или магистралями подачи воды могут справиться бюджетные циркуляционные насосы. Среди недорогих моделей есть немало достойных образцов. Вот лучшие из них.

ВИХРЬ ЦН-32-6

Рейтинг: 4.8

Очень заманчивой покупкой для систем отопления частного дома является насос ВИХРЬ ЦН-32-6. В нем прекрасно сочетаются ценовая доступность и отменные технические характеристики. Благодаря высокой мощности электромотора (90 Вт) помпа создает высоту подъема 7,5 м, а производительность достигает 9 куб. м/ч. Прибор может работать в широком температурном режиме (-10…+110°С), он отличается прочность и надежностью. Чугунный корпус насоса отражается и на массе оборудования (3,8 кг).

На тематических форумах редко можно встретить негативные отзывы, чаще всего это единичные случаи брака. В целом отечественные потребители довольны техническими характеристиками и низкой стоимостью насоса. Модель становится победителем нашего рейтинга.

  • доступная цена;
  • хороший напор;
  • высокая производительность;
  • надежная конструкция.

отмечаются поломки насоса в гарантийный срок.

Leberg GRS 25/4 (180 мм)

Рейтинг: 4.7

Бесшумной работой отличается норвежский циркуляционный насос Leberg GRS 25/4 (180 мм). Хоть он и собран в Китае, но, ни у экспертов, ни у потребителей нет претензий к качеству. Прибор достаточно экономно расходует электроэнергию (88 Вт), сделан он надежно, о чем свидетельствует чугунный корпус и графитовый подшипник. При этом вес агрегата составляет всего 2,5 кг. Помпа проигрывает лидеру рейтинга в таких компонентах, как максимальный напор (4 м) и пропускная способность (3 куб. м/ч). Через насос может циркулировать теплоноситель с температурой от -10 до +110°С.

Домовладельцам понравилась доступная цена норвежско-китайского изделия, его безотказная работа, отсутствие шума. Во время перекачивания воды не возникает вибрации и дребезжания.

  • приемлемая цена;
  • бесшумная работа;
  • экономичность;
  • надежность и долговечность.

скромная производительность.

Grundfos UPS 25-40 180

Рейтинг: 4.6

Датский бренд Grundfos является признанным лидером в сфере производства сантехоборудования. Компактный и легкий насос UPS 25-40 180 потребляет всего 45 Вт, выдавая при этом максимальный напор 4 м и пропускную способность 2,93 куб. м/ч. Модель оснащена асинхронным электромотором и переключателем. Установка может работать как в горизонтальном, так и вертикальном положении. Монтировать прибор допускается и в закрытые, и в открытые системы отопления.

В отзывах пользователи хвалят помпу за надежность, долговечность, тихую работу и экономичность. У некоторых домовладельцев циркуляционный насос работает более 10 лет. Так как модель несколько устарела (при этом цена у нее самая высокая), эксперты отдали ей третье место в рейтинге.

  • тихая работа;
  • экономичный расход электроэнергии;
  • универсальность;
  • асинхронный электродвигатель.
  • устаревшая модель;
  • высокая цена.

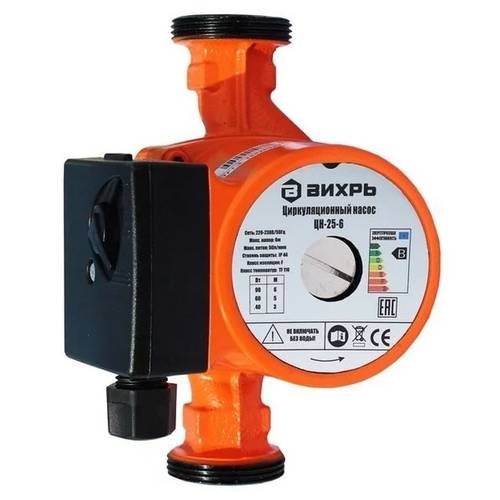

ВИХРЬ ЦН-25-6

Рейтинг: 4.5

Еще одна модель бренда Вихрь попала в наш рейтинг. Насос ЦН-25-6 остановился в шаге от пьедестала, несмотря на самую вкусную цену. Прибор потребляет достаточно много электроэнергии (90 Вт), создавая высоту подъема 6 м и производительность 3 куб. м/ч. Но главной проблемой этого изделия эксперты считают высокий уровень шума. Устанавливать циркуляционный насос в системе отопления допускается только вертикально. К преимуществам прибора необходимо отнести надежный чугунный корпус, наличие в комплекте соединительных гаек.

По мнению российских потребителей, ВИХРЬ ЦН-25-6 заслуживает похвалы за низкую цену, надежность, регулятор скорости, производительность. Недовольство некоторые домовладельцы высказывают по поводу только вертикального монтажа и приличного шума во время работы.

WCP 25-80G (180 мм)


​Фото:https://beru.ru

Практически ни в чем не уступает победителю рейтинга насос WCP 25-80G (180 мм). Он подходит для установки в однотрубных или двухтрубных системах отопления. Модель оснащена мощным мотором (245 Вт), который обеспечивает производительность от 0,5 до 8,5 куб. м/ч и напор от 0,5 до 8,0 м. Помпа сделана добротно, чугунный корпус и алюминиевый двигатель делают прибор долговечным. Благодаря трехпозиционному регулятору пользователи могут выбирать необходимый режим работы. К сильным сторонам насоса можно отнести компактность, что упрощает его монтаж.

Циркуляционный насос Wester WCP 25-80G (180 мм) (245 Вт)

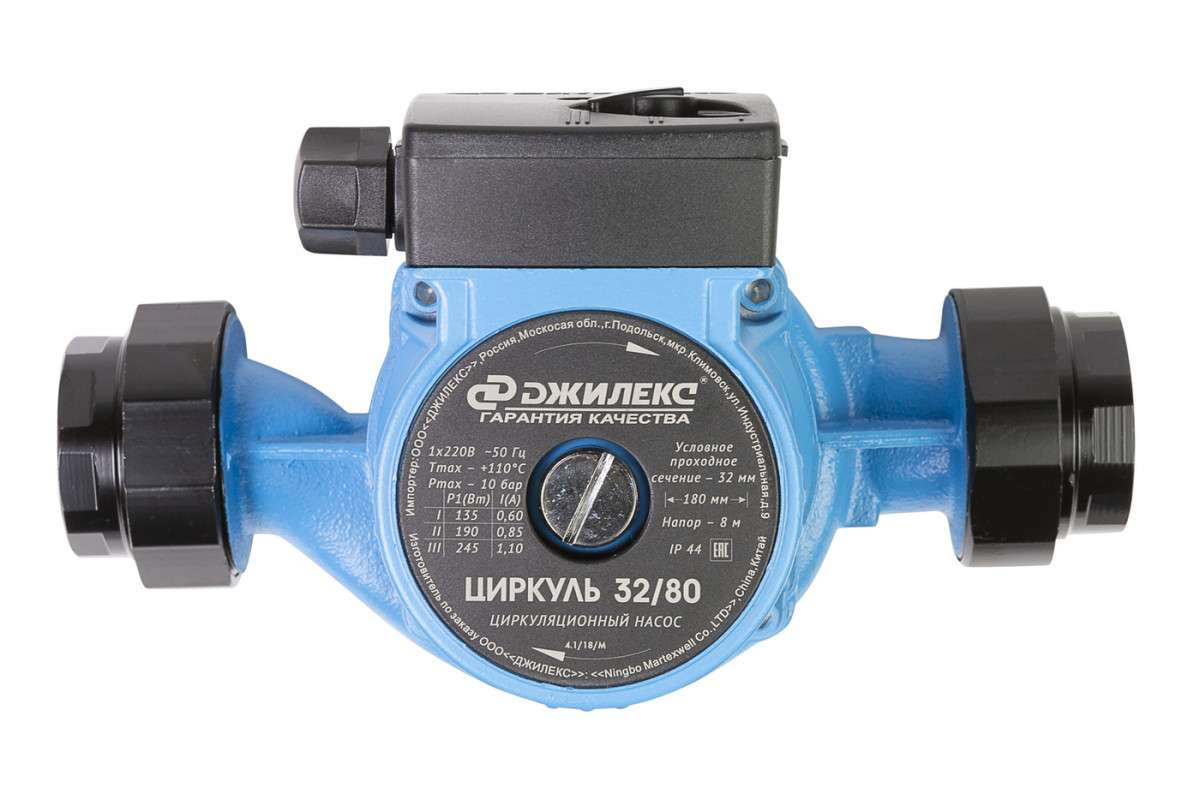

ДЖИЛЕКС Циркуль 32-80


​Фото:https://beru.ru

Отличным соотношением стоимости и технических характеристик обладает циркуляционный насос ДЖИЛЕКС Циркуль 32-80. Благодаря мощному электромотору (245 Вт) помпа создает максимальный напор до 8 м, обеспечивая пропускную способность на уровне 8 куб. м/ч. Модель отлично работает в системах отопления частных домов (до 3 этажей). В комплекте идут крепежные гайки, защищенные от коррозии. Трехскоростной переключатель позволяет экономно расходовать электроэнергию, подбирая оптимальный режим под свою систему отопления. Эксперты отдали модели первое место в нашем рейтинге.

Циркуляционный насос ДЖИЛЕКС Циркуль 32/​80 (245 Вт)

Параметры для выбора наноса

Расход и напор

Выбирают циркуляционные модели по параметрам, традиционно важным для насосов всех типов, — расходу (производительности, измеряемой обычно в литрах в минуту или кубометрах в час перекачиваемой жидкости) и напору (измеряется в метрах). И расход, и напор определяются при гидравлическом расчёте отопительной системы, который должен сделать специалист.

Из других параметров отметим такие, как геометрические размеры, способ размещения, температуру и тип перекачиваемой жидкости. Всё это также определяется при проектировании системы.

Размеры

Из геометрических размеров важны сечение труб (и, соответственно, входящего и выходящего патрубков насоса) и расстояние между патрубками (монтажная длина). В зависимости от этих параметров выбирают насос с условным проходом патрубков, обычно равным 15, 20, 25 и 32 мм. Также, как правило, есть выбор из двух типоразмеров с монтажной длиной 130 и 180 мм. При этом не забывайте, что компактный насос всегда можно поставить вместо модели большей монтажной длины, а вот с установкой, наоборот, могут возникнуть трудности.

Вертикальный или горизонтальный монтаж

Многие современные модели насосов имеют универсальную конструкцию, их можно устанавливать в любом положении

Но для некоторых моделей важно, как расположена главная ось насоса — по вертикали или по горизонтали (уточните нужный вам тип заранее, перед покупкой)

ShutterStock

«Джилекс»

Циркуляционный насос, модель «Циркуль 25-40» («Джилекс»).

Leroy Merlin

Циркуляционный насос, модель Oasis 25/8 180 мм (2 911 руб.).

Leroy Merlin

Циркуляционный насос, модель Grundfos UPS 25/40 180 мм (5 044 руб.).

Wilo

Циркуляционный насос, серия Wilo-Stratos PICO-SmartHome.

Температура теплоносителя

Примерно половина моделей рассчитана на перекачку чистой воды, обычно с температурой не ниже 2°С. Если вы планируете использовать теплоноситель на основе этилен- или пропиленгликоля, выбирайте модель, рассчитанную на соответствующие жидкости, у которых минимальная температура может быть -10-15°С (её указывают в описании оборудования).

Кроме того, к циркуляционному насосу предъявляются и другие требования. Желательно также, чтобы он был экономичным и малошумным. Экономичным — потому что даже небольшая разница в уровне энергопотребления (50-70 Вт) из-за длительности отопительного сезона даёт экономию в среднем до 15-20 тыс. руб. за сезон. А низкий уровень шума необходим при размещении насос­ного оборудования поблизости от жилых помещений.

По стоимости циркуляционные насосы можно разделить на две группы. Первая — это продукция лидеров рынка с многолетней репутацией, таких как Grundfos, Wilo или DAB. Вторая группа — российское или белорусское оборудование, такое как «Джилекс» или «Калибр», либо продукция китайских брендов, таких как Oasis. Выбор между двумя группами зависит от потребностей покупателя. Продукция лидеров предпочтительна при необходимости создать надёжную и долговечную систему, которая проработает долго. Насосы второй группы подходят для постройки базового экономичного решения.

Дорогой сегмент (от 10 000 руб.)

Дорогие насосы выполнены из высококачественных материалов, имеют автоматизированные системы контроля и управления, защиту от перегрева и токов блокировки. Они экономичные и долго служат.

Grundfos UPS 32-80 180

Плюсы

  • Надежность
  • Защита статора и обмоток двигателя

Минусы

Высокая цена

От 15 000 ₽

Эта модель  насоса для отопления частных домов выпускается в Дании. Его применяют в системах водоснабжения, кондиционирования, для устройства «теплого пола». Напорная характеристика – 8 м. Инновационная конструкция обеспечивает беспрерывную работу в течение 10 лет.

DAB A 80/180 XM

Плюсы

  • Надежный
  • Защита от перегрева
  • Глухой фланец-заглушка в комплекте

Минусы

  • Работает только на чистой жидкости
  • Тяжелый (4,8 кг)

От 12 000 ₽

Итальянские производители гарантируют продолжительную эксплуатацию этого насоса для домашнего пользования за счет применения современных материалов. Гидравлический узел выполнен из чугуна, рабочее колесо – из технополимера, корпус двигателя — алюминиевый, вал, кожух статора и оболочка ротора – из нержавеющей стали. Двигатель работает на трех скоростях. Высокие технические параметры позволяют использовать его для отопления большого частого дома: напорная характеристика – 9 м; пропуская способность 145 л/мин.

Wilo Star-Z Nova

Плюсы

  • Защита труб от бактерий за счет термической дезинфекции
  • Латунный корпус с теплоизоляцией
  • Устойчивость двигателя к токам блокировки
  • Экономичный
  • Ремонтопригодный
  • Компактный
  • Работа в жесткой воде

Минусы

  • Напорная характеристика до 1,1 м
  • Интервал температур рабочей жидкости от 0 до 70 0С

От 10 000 ₽

Насос германского производства занимает в рейтингах топовые позиции. Он рассчитан на расход жидкости до 0,4 м3/ч и подходит для систем отопления большого частного дома.  Особенность этой модели – усовершенствованное соединительное устройство, благодаря которому нанос подключают к питанию без дополнительных инструментов.

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

  • производительность – 2900 л/ч;
  • потребляемая мощность – 45 Вт;

Достоинства:

  • высокая производительность;
  • доступная цена;
  • надёжность;
  • хороший напор.

Недостатки:

  • дороже аналогичных устройств отечественного производства;
  • модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

  • производительность – 50 л/мин.;
  • потребляемая мощность – 72 Вт;

Достоинства:

  • низкий уровень шума;
  • простота монтажа и эксплуатации;
  • длительный срок эксплуатации;
  • доступная стоимость;
  • экономичность;
  • компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

  • производительность – 170 л/мин.;
  • потребляемая мощность – 245 Вт;

Достоинства:

  • экономичность;
  • компактность;
  • малый вес;
  • длительный срок службы;
  • простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

  • производительность – 4,35 м.куб./час.;
  • потребляемая мощность – 60 Вт;

Достоинства:

  • несколько скоростей работы ротора;
  • компактность;
  • надёжность;
  • простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

  • производительность – 3 м.куб./час.;
  • потребляемая мощность – 45 Вт;

Достоинства:

  • низкий уровень шума при работе;
  • простота монтажа и эксплуатации;
  • надёжность;
  • длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

  • производительность – 3000 л./час.;
  • потребляемая мощность – 72 Вт;

Достоинства:

  • надёжность конструкции;
  • доступная стоимость;
  • простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

  • производительность – 9600 л./час.;
  • потребляемая мощность – 550 Вт;

Достоинства:

  • большой напор;
  • надёжность;
  • высокий КПД.

Недостатки:

  • необходимость приварки к трубопроводу ответных фланцев;
  • высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

  • производительность – 58 л./мин.;
  • потребляемая мощность – 90 Вт;

Достоинства:

  • защита от перегрева;
  • простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

LEO

Годом основания китайского предприятия LEO следует считать 1995, когда был открыт национальный насосный институт. Так, практически «с нуля», новая научная лаборатория развилась в конкурентоспособное (согласно существующей ситуации на азиатском, европейском, американском рынках) производство. Сегодня, сфера интересов национального производителя помпового оборудования распространяется более чем на 120 стран и регионов. Активные поставки насосов ведутся и в РФ, где простая конструкция и недорогие запчасти способны принести конечному пользователю более ощутимый результат, чем развитые сервисные сети конкурентов.

Некоторые модели LEO
МодельНапор, м / объем, м³/чМощность по режимам работы, Втt теплоносителя, Сt окружающей среды, ССпособ монтажа / диаметр трубы, (дюйм)Обслуживаемый контур, мЦена, руб.
LEO LRP 32/60-1805.5 / 3.9645-69-96+2…+1100…+40Резьба / 1912633
LEO LRP 15-50В/1304.5 / 2.440-60-85Резьба / 1753560
LEO LRP 32-50/1804.5 / 3.640-60-85Резьба / 2752598

Смотреть видеообзор о деятельности компании LEO:

https://youtube.com/watch?v=P2NMbsR3css

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

  • возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

  • в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Leberg GRS 25/4 (180 мм)


​Фото:https://beru.ru

Бесшумной работой отличается норвежский циркуляционный насос Leberg GRS 25/4 (180 мм). Хоть он и собран в Китае, но, ни у экспертов, ни у потребителей нет претензий к качеству. Прибор достаточно экономно расходует электроэнергию (88 Вт), сделан он надежно, о чем свидетельствует чугунный корпус и графитовый подшипник. При этом вес агрегата составляет всего 2,5 кг. Помпа проигрывает лидеру рейтинга в таких компонентах, как максимальный напор (4 м) и пропускная способность (3 куб. м/ч). Через насос может циркулировать теплоноситель с температурой от -10 до +110°С.

Циркуляционный насос Leberg GRS 25/4 (180 мм)

Типы насосов для систем отопления

Для подбора нужного насосного оборудования необходимо знать к какому типу оно относится. Существуют два типа насосов для систем отопления: с сухим и мокрым роторами.

С сухим ротором

Электрический двигатель такого типа насосного агрегата не имеет прямого контакта с водянистой средой, которую он заставляет циркулировать по трубопроводу. Торцовый уплотнитель предельно герметично изолирует насосную часть циркуляционного насоса от электрического двигателя. Достоинством данного типа насоса является большой коэффициент полезного действия (КПД более 80%). Агрегаты с сухим ротором используются для обеспечения движения большого объема жидкости, в большинстве случаев в централизованных системах отопления. Охлаждение узлов насоса происходит при помощи воздушной системы, применение которой незначительно увеличивает уровень шума во время работы агрегата.

С мокрым ротором

Конструкция такого типа насосного оборудования предусматривает нахождение в водянистой среде как самого рабочего колеса, так и ротора электрического двигателя, что в свою очередь обеспечивает охлаждение постоянно двигающихся деталей агрегата. Достоинствами являются долгосрочная эксплуатация, малый шум работы и небольшой размер насоса. Легко устанавливается и встраивается в трубопровод, что исключает возможность лишний раз вызывать сервисного инженера. Из минусов таких конструкций — малый коэффициент полезного действия (КПД от 30 до 50%). Насосы с мокрым ротором в основном применяются для автономного снабжения теплом частных домов, а также квартир. Стоит особо подчеркнуть, что такой тип насосного оборудование предназначен только для системы отопления, а не для снабжения питьевой водой.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Wilo NO 25/4

Следующий герой нашего ТОПа — Wilo NO 25/4. От предыдущего героя он отличается меньшей мощность и расходом воды, достигающим 3,4 кубических метра. В остальном же отличий нет. Из главных достоинств этого циркуляционного насоса стоит отметить бесшумную и антивибрационную работу. Кроме того, насос имеет ротор «мокрого типа», который смазывается перекачиваемой жидкостью и не требует дополнительного обслуживания. Этот насос можно использовать для обеспечения циркуляции горячей воды в системах отопления и кондиционирования, а также водогликолевой смеси, необходимой для предотвращения замерзания теплоносителя в системе отопления. Прибор способен работать в системах с давлением до 10 бар и температурой теплоносителя от -10 до +110 градусов. А еще, этот насос оснащен специальным отливом под ключ на корпусе и возможностью двустороннего подвода кабеля. Удобство эксплуатации и поддержание комфортного режима в помещениях обеспечивается тремя ступенями частоты вращения электродвигателя, который предварительно задается пользователем. Что касается материалов, то корпус устройства выполнен из серого чугуна, что обеспечивает надежность и долгий срок эксплуатации. Рабочее колесо насоса выполняется из пластмассы, вал – из нержавеющей стали, а подшипники из металлографита — материала, который не теряет своих свойств при высоких и низких температурах. Так что такой циркуляционный насос будет служить вам верой и правдой длительное время.

  • Материал корпуса: чугун.
  • Макс. давление: 10 бар.
  • Температура: -10…+110⁰.
  • Монтажная длина: 130 мм.
  • Макс. расход: 3.4 м.куб.
  • Гарантия: 2 года.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
