Как обнаружить утечку в теплом полу, спрятанном под бетонной стяжкой?

Устранение неисправности теплого водяного пола

Ремонтные работы при выявлении обрыв в теплом полу строятся по определенному алгоритму

Здесь важно то, что практически все основные элементы системы отопления находятся в зоне доступа. Порядок действий в ситуации, когда требуется устранить течь в водяном контуре, следующий:

• останавливается подача воды в водяные контуры. Для этого используются все краны подачи на коллекторе ( вы не знаете в каком именно контуре произошел обрыв);
• если повреждение вызвано работой инструмента, то вам уже легче, вы знаете, где находится место протекания;
• место протекания освобождается от стяжки и строительного мусора;
• удалять остатки бетона, делать доступ к поврежденной трубе следует аккуратно. Работать перфоратором надо пошагово, откалывая мелкие фрагменты стяжки в радиусе (10-15 см) от поврежденного участка.

На этом первый этап ваших действий заканчивается. Теперь, когда перед вами место повреждения, вся задача сводится к опрессовке водяного контура.

Для этой цели вам понадобятся ножовка или ножницы по металлу. Края обрезанной трубы тщательно отмываются от грязи, стружки и мусора. Края труб разворачиваются специальной разверткой. Это проводится для выравнивания отверстия и что бы после. Надетый фитинг не сполз. Только теперь  можно на обрезанную трубу надеть фитинг и запрессовать его. Далее аналогичным образом проводится подготовка и опрессовка другого конца поврежденной трубы.

На место поврежденного участка устанавливается подготовленный кусок трубы идентичного диаметра и размера, ненамного превышающий длину удаленного фрагмента.

Завершив монтаж и устранив место обрыва, можно приступать к запуску в систему трубопровода воды. Если все в порядке и никаких побочных эффектов в работе водяного контура не прослеживается, можно приступать к восстановлению стяжки.

На видео можно посмотреть, каким образом устраняется протечка водяного контура

Способы устранения течи

Когда место течи обнаружено и в наличии есть необходимые инструменты для ее устранения, самое время устранить утечку воды в системе отопления.

Когда течет труба

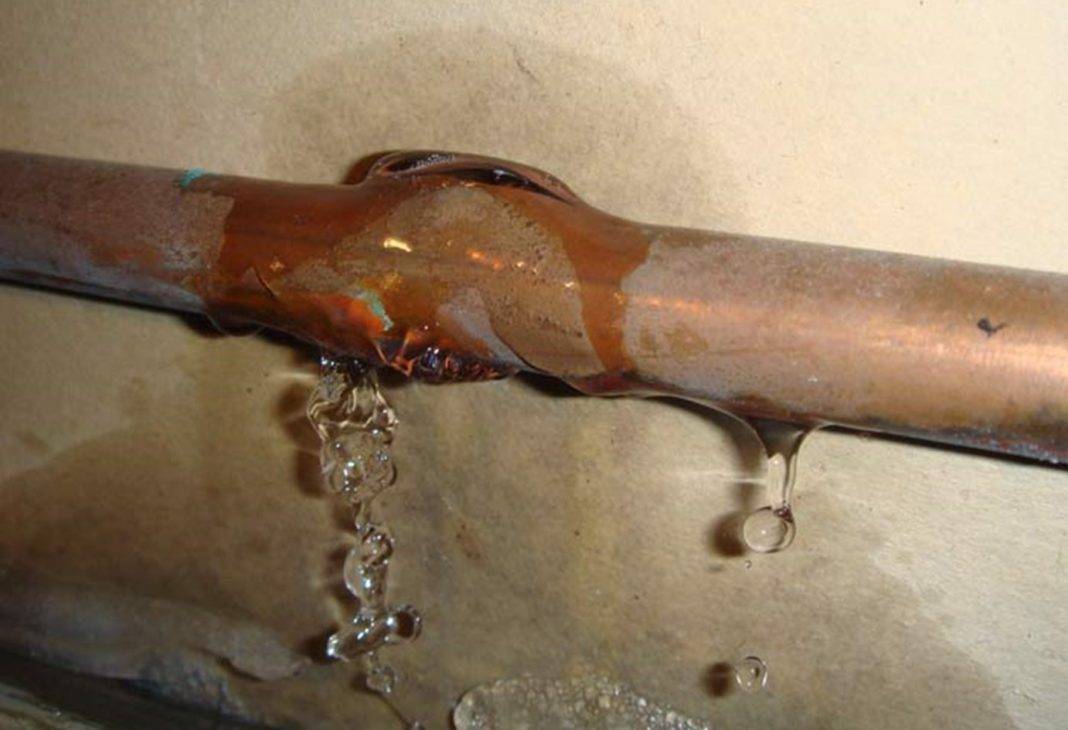

Протечка в трубе чаще всего появляется из-за некачественных сварных швов. Решают проблему резиновая прокладка и хомут. Трубу хорошо зачищают от краски, на пробоину наносят герметик, сверху накладывают прокладку и хомут. Болты затягивают как можно сильнее, чтобы предотвратить образование протечки в будущем.

На искривленном участке трубы утечка устраняется эпоксидной смолой или ремонтной лентой. Наносится смола только на сухую поверхность, поэтому придется сливать воду и системы. Если нет желания освобождать батареи от теплоносителя лучше выбрать ленту.

1. Перед поклейкой трубу в месте протекания и вокруг него примерно 8 см хорошо зачищают и обезжиривают.
2. Ленту замачивают водой на 20 секунд.
3. Дыру в трубе обматывают акриловой прокладкой из ремкомплеката.
4. Ленту наматывают по диагонали, начиная от края прокладки, образовывая витки вплоть до середины дыры.
5. В момент намотки ленту хорошо прижимают к поверхности около 7 минут.
6. Когда материал станет липнуть к перчаткам, его оставляют до полного высыхания.

Утечку в трубе отопления помогут решить резиновая прокладка и хомут

Время полного застывания зависит от температуры трубы. При 20 градусах это примерно полчаса.

Когда протек радиатор

Дать утечку может стык между секциями батареи или радиаторная пластина. В таком случае понадобится холодная сварка. Перекрывают подачу воды, поврежденное место сначала зачищают, обезжиривают и только потом наносят герметик на дыру и область в 3-5 см вокруг нее. Сварка застывает быстро. После ее полного высыхания включают отопление.

Течь между секциями устраняется сложнее. Для этого радиатор демонтируют, а ниппельное соединение плотно затягивают, прилагая к этому максимальное усилие. По окончании работ батарею монтируют на место и подают воду в систему.

Когда течет под контргайкой

Перед началом работ воду необходимо перекрыть и слить ее из системы. Гайку отвинчивают, герметизируют тканью или специальным составом и затягивают заново. Все уплотнительные материалы наматываются по часовой стрелке. По окончанию работы открывают стояк и проверяют герметичность соединений. Если течь не устранилась, повторяют обмотку резьбы.

Как отыскать утечку воды в отопительной системе

Если протекли подающий или обратный магистрали из труб классического традиционного отопления или отопительные приборы теплообменных аппаратов (батереи), то сразу отыскать утечку воды в отопительной системе и выявить место течи не составляет большого труда. Внешний зрительный контроль поможет сделать это быстро. Намного труднее сделать это в отопительной системе в виде полов с подогревом или обогреваемых стен.

• Умеренные цены при хорошем качестве
• Выезд в день обращения
• Работаем по всей России
• Полный рабочий цикл от поиска и нахождения места утечки до восстановительно строительных работ «под ключ»
• Применение новых технологий и оборудования
• Навык работы профессионалов больше 10 лет

Мощная струйка горячего носителя тепла, которая фонтанирует из пола, принесёт достаточно много неприятностей, но ее выявить просто и быстро. Существенно неприятнее маленькая течь в стене или в полу с подогревом, закрытая стяжкой из бетона. Если под стяжкой создана хорошая защита от негативного воздействия влаги в виде «корыта», то пока оно не наполнится водой, вы о ней и не узнаете. «Рукотворное озерко» с тёплой водой у вас в толще пола, в конце концов, переполнится. Вода найдет щель и понемножку начнет вытекать. В результате замокнет потолок или стенка под полом с подогревом на нижнем этаже, и данный процесс не будет прекращаться до возникновения плесени и постепенного разрушения конструкций строительства от коррозионного действия воды, усиленного теплом.

Есть способ нахождения присутствия утечки в отопительной системе полами с подогревом. В большинстве случаев на котле для отопления в подобной системе ставится прибор для определения величины давления, меряющий давление. И если при прогреве пола или стены давление по показаниям прибора для определения величины давления падает, то маленькая утечка находится.

Внимание! Важно! Если расширительный бачок системы обогрева не герметизирован, то давление падать может через него. Оно может падать и через воздухоотводчики, т. е

е

автоматизированные краны Маевского

е. автоматизированные краны Маевского.

Необходимо проверить все открытые части трубо-проводов и стыковочные места. Но при довольно горячей воде, лужица воды, просочившейся на стыке и появившаяся на полу, может быстро испариться, и результата вы не заметите.

Приборы для нахождения утечек в полах и стенах

Этих устройств чуть-чуть:

1. Тепловизор. Фиксирует превышение температуры в пару градусов. Но:
2. вода может быть чуть тёплая;
3. место утечки может быть скрыто толстым бетонным слоем;
4. место оказаться может недоступным для прибора.
5. Поверхностный влагомер – позволяет измерить увеличенную влажность плоскости стены.

Способ даёт малую точность, просит большое количество времени. Лучше его сдублировать с тепловизором, показывающим большой проблематичный участок, а уже на нем искать влагомером.

Звуковой прибор, аналог больничного фонендоскопа. Позволяет услышать звуки «струйки», текущей в стене и отыскать течь.

Наша фирма может удалить почти что все проблемы, которые связаны с утечками в системах обогрева, как в приватном доме, так и на фирмах Москвы.

Мы занимаемся оказанием таких видов услуг:

• поиском наличия утечек и локализуем эти места;
• находим расположение скрытых трубо-проводов водомерного узла и теплоснабжения;
• проводим проверку состояния трубо-проводов;
• обследуем помещения и находим места теплопотерь при помощи тепловизора;
• локализуем и полностью ликвидируем утечки в трубах с горячей и холодной водичкой;
• можем отыскать места нарушение тепловой изоляции, и многое иное.

В случае возникновения проблем, вызывайте наших профессионалов в любое время. Выезд профессионалов в Москве происходит бесплатно и быстро в день обращения.

Материалы для устранения протечек

Подбор материалов для ремонта поврежденного участка выполняется в зависимости от места утечки и температуры теплоносителя. Все средства должны выдерживать как физические, так и температурные нагрузки. Для ремонта используют следующие материалы:

• резиновый эластичный бинт — применяют для герметизации изогнутых участков или мест расположения фитингов. Бинт сам по себе не способен выдержать большое давление воды в трубах, поэтому после его накручивания необходимо сверху накрутить армирование или затянуть хомут;
• ремонтная лента — подходит для заклеивания труб, выдерживает давление до 35 атмосфер, температурный диапазон от -70 до +370 градусов. Срок службы материала составляет 50 лет;
• хомуты — представляют собой металлические, которые скобы выдерживают давление до 70 атмосфер и температуру более 100 градусов. Хомуты рассчитаны на стандартный диаметр труб, используются только на прямых участках трубопровода;
• двухкомпонентные составы — эпоксидная смола или холодная сварка. Хорошо устраняют течи на изогнутых участках или в труднодоступных местах. Эпоксидную смолу лучше использовать в сочетании с обвязочными материалами (тканью, бинтом и т. д.);
• светоотверждаемый пластик — комплект, который входят жидкий пластик и ультрафиолетовая лампа. Под ее излучением материал полимеризуется и отвердевает. Работает в температурном диапазоне -40 – +150 градусов.

Все эти материалы подходят для капитального ремонта разгерметизации. Если ничего подходящего под рукой нет, то в качестве временных приспособлений подойдут деревянные чопики, цементная обмазка, различные клеевые материалы.

Оборудование обнаружения протечек воды, скрытых течей труб

Наибольшая эффективность, надёжность и точность поиска утечек воды и теплоносителя в трубопроводах достигается нами сочетанием использования лучшего диагностического оборудования разных производителей:

• Регистратор шумов утечек с корреляционной обработкой SoundSens («Radcom Technologies Ltd.», Великобритания), 2 комплекта. Применение системы SoundSens позволяет экономить до 200 % времени, требуемых обычно для определения местонахождение повреждения. Шесть датчиков коррелятора, используемых вместе, могут найти утечку в сложных системах трубопроводных сетей. Система SoundSens может использоваться с различными материалами труб, включая чугун и пластик, даже при относительно больших расстояниях.
• Коррелятор MiсroCorr Digital + (Palmer, Великобритания). Надёжный, хорошо себя зарекомендовавший на практике корреляционный течеискатель от известного европейского производителя.
• Коррелятор «Коршун-10» (МП «ДИСИТ» НАНУ, Украина), оснащенный системой автоматической цифровой фильтрации, является самым чувствительным и одним из точнейших на рынке, что было продемонстрировано на многочисленных сравнительных испытаниях.
• Акустический течеискатель HL5000 (Hydrolux, Германия). Предназначен для «прослушивания» трубопроводов с поверхности земли для обнаружения утечек. Прибор обладает надежной системой фильтрации посторонних шумов, что позволяет определять место утечек глубиной до 6 м. Имеются сборные штанги для «прослушивания» труб в колодцах. Есть цифровая индикация уровня шума на дисплее.

Как проверить резистивный кабель?

Итак, что и как нужно проверять? Начнем с резистивного варианта.

В первую очередь проверяете сопротивление между двумя рабочими жилами, на которые и подается напряжение.

Если кабель подключен к терморегулятору, вмонтированному в подрозетник, придется его вытащить из стены и отсоединить жилы с клеммных колодок.

Предварительно отключаете автомат питания в эл.щитке и проверяете на месте отсутствие напряжения.

У тех, у кого кабель подключен напрямую к вилке (есть и такие готовые комплекты), достаточно вытащить вилку из розетки и далее провести все измерения между двумя штырьками вилки. Но это в первую очередь относится к саморегам, о них будет чуть ниже.

Для замеров нам понадобится обычный китайский мультиметр. Ставите его переключатель в положение “измерение сопротивления” (для резистивных обычно хватает деления в 200 Ом), а щупы втыкаете вот в эти разъемы.

Кстати, перед работой неплохо бы проверить сам тестер и не совершать глупых ошибок при измерениях. Почитайте на досуге к чему они приводят.

В общем, касаетесь жил щупами и смотрите показания на табло. На что здесь ориентироваться и с чем их сравнивать?

Во-первых, значение не должно равняться бесконечности (цифра единичка в левой части табло).

Или OL (Over Load – перегруз).

При необходимости переключите мультиметр на большую шкалу – 2000 Ом. Если и там будут идентичные показания, это говорит о том, что ваш кабель неисправен и одна из его жил где-то оборвана.

Как найти протечку в теплом полу

Первое, что указывает на наличие протечки, это появление большого количества конденсата на поверхности пола. Но зачастую, определить по этому признаку, где именно находится дырка в контуре отопления, в большинстве случаев не получится.

В основном используют следующие методы обнаружения:

1. Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата.
2. Еще одним способом узнать, где пробиты трубы, является использование аппаратов для опрессовки. После создания давления, стяжка прослушивается обычным стетоскопом. В результате можно узнать наличие течи, с точностью буквально до нескольких сантиметров. Опрессовщик, это основной прибор для обнаружения протечки водяных полов, который убирает необходимость срывания бетонной стяжки во всем помещении.
3. Наверное, самый неприятный способ узнать о локализации протечки состоит в следующем. Со временем вода просочится сквозь стяжку к соседям снизу (если пол уложен в многоэтажном доме). Место скопления влаги на потолке и будет локализацией протечки.

Чтобы четко увидеть признаки протечки водяного пола и место локализации, следует заполнять систему отопления не ранее 30 дней после монтажа стяжки.

В чем основные неприятности скрытой утечки воды в системе отопления?

Если протекли подающий или обратный трубопроводы традиционного водяного отопления или радиаторы теплообменников (батереи), то сразу найти утечку воды в системе отопления и обнаружить место течи не составляет особого труда. Наружный визуальный контроль поможет сделать это быстро. Значительно сложнее сделать это в системе отопления в виде теплых полов или обогреваемых стен.

• Умеренные цены при высоком качестве
• Выезд в день обращения
• Работаем по всей России
• Полный цикл работ от поиска и определения места утечки до восстановительно строительно-монтажных работ «под ключ»
• Использование передовых технологий и оборудования
• Опыт работы специалистов больше 10 лет

Мощная струя горячего теплоносителя, которая фонтанирует из пола, принесет очень много неприятностей, но ее обнаружить просто и быстро. Значительно неприятнее небольшая течь в стене или в теплом полу, закрытая бетонной стяжкой. Если под стяжкой сделана качественная гидроизоляция в виде «корыта», то пока оно не заполнится водой, вы о ней и не узнаете. «Рукотворное озерко» с теплой водой у вас в толще пола, в конце концов, переполнится. Вода найдет щель и понемножку начнет вытекать. В результате замокнет потолок или стена под теплым полом на нижнем этаже, и процесс этот будет продолжаться до появления плесени и постепенного разрушения строительных конструкций от коррозионного действия воды, усиленного теплом.

Есть способ обнаружения присутствия утечки в системе отопления теплыми полами. Обычно на отопительном котле в такой системе устанавливается манометр, измеряющий давление. И если при прогреве пола или стены давление по показаниям манометра начинает падать, то небольшая утечка присутствует.

Внимание! Важно! Если расширительный бак системы отопления не герметизирован, то давление падать может через него. Оно может падать и через краны Маевского, т. е

автоматические воздухоотводчики

е. автоматические воздухоотводчики.

Нужно проверить все открытые части трубопроводов и места стыков. Но при достаточно горячей воде, лужица воды, просочившейся на стыке и образовавшаяся на полу, может быстро испариться, и результата вы не увидите.

Процесс ремонта

Если внезапно температура теплого пола начала подниматься, то причина, скорее всего, кроется в трехходовом клапане. Когда он получает сигнал от датчика, возможно полное срабатывание, при котором открывается максимальный доступ горячего теплоносителя в систему контуров.

В этом случае следует перекрыть прямой трубопровод и дать клапану время на обратное срабатывание. В этом кроется опасность трехходовых клапанов, так как резкое поступление горячего теплоносителя вызывает расширение смеси, что может стать причиной разрыва труб или соединений.

При обнаруженной протечке необходимо:

1. Очистить участок пола от напольного покрытия.
2. Визуально определить границы мокрого пятна (при наличии стяжки), или снять защитный слой и обнаружить проблемное место.
3. По намеченным границам при помощи перфоратора аккуратно снять слой стяжки. Для этого надо сделать отверстие в центре проблемной зоны и понемногу расширять его по кругу до обнаружения первого участка трубы. Дальше уже можно будет примерно ориентироваться в ее расположении.
4. После очистки участка пола надо обнаружить место протечки — разрыв трубы, плохое соединение и т. д.
5. Обнаруженный поврежденный участок трубы подлежит замене. Для этого надо приготовить два фитинга, вырезать поврежденный участок, соединить новый целый кусок трубы с контуром при помощи фитингов.
6. Следует попытаться выяснить причину протечки. Соединение в любом случае опаснее, чем цельный, без соединений, контур. Если произошел разрыв, то он может повториться. Иногда правильнее потрудиться и заменить весь контур.
7. Если используются медные трубы, то, скорее всего, потребуется пайка. Ее возможность надо организовать так, чтобы не случилось длительного простоя системы.
8. После окончания ремонта трубы следует произвести все действия, как при первом запуске — опрессовка, проверка работоспособности, устранение обнаруженных недостатков.
9. Затем участок стяжки восстанавливается. Заливка производится при заполненных трубах под рабочим давлением.

Неполадки видимых элементов системы — смесительного узла, коллекторов или насоса устранить гораздо легче, так как не потребуется вскрывать пол. При этом следует произвести обязательные действия — перекрыть подачу теплоносителя, отключить циркуляционный насос и вывести воду из системы.

Внимание! Замена элементов при работающей системе чревата опасностью внезапного прорыва горячей воды и ожогами. Перед любыми действиями следует прекратить подачу теплоносителя!

Необходимые понятия

Для того чтобы разобраться, как можно использовать бетон для теплых полов, определимся с некоторыми понятиями

Нам важно различать виды систем полового отопления, уровни и назначения стяжки, и способы её устройства

Классификация ТП (теплых полов)

На данный момент рынок предлагает несколько различных систем, монтируемых в горизонтальную плоскость пола. Некоторые используются в качестве основного отопления, некоторые лишь повышают уровень комфортного пребывания в помещении.

Отопительные системы бывают водяные и электрические. Последние различают по используемому нагревательному элементу.

К устройству предлагаются электрические горизонтальные системы отопления на основе следующих элементов:

• кабель;
• пленка;
• термомат;
• стержни.

Классификация электрических теплых полов

Этапность работ по заливке стяжек

В связи с устройством горизонтальной системы отопления, стяжка делается несколько раз.

Для понимания процесса разделим заливку на 3 этапа:

1. Черновая стяжка. Наносится на предполагаемое основание для выравнивания. Выполняется при необходимости.
2. Выравнивающая стяжка, которая заливается поверх материала теплоизоляции. На этот слой непосредственно производится монтаж системы.
3. Финишная заливка. Это заливка поверх системы отопления. Устраивается при необходимости.

Виды стяжки

Кроме различных систем отопления, необходимости устройства разных уровней заливки, есть еще и другие варианты стяжки, кроме как залить пол бетонным раствором.

Применяют 3 вида стяжек при устройстве теплого пола:

• Мокрая стяжка: обычный способ заливки бетоном или цементно-песчаным раствором.
• Полусухая стяжка: выравнивание пола готовым составом, определенной степени влажности.
• Сухая: идеальный способ выровнять пол, рекомендуется лишь в качестве чернового слоя.

Пошаговая инструкция ремонта тёплого пола

1. Для ремонта понадобится перфоратор, фитинг, опрессовщик, кусок вспененного полиэтилена и скотч.
2. Если уложен ламинат, его придётся разобрать и убрать подложку. Также поступают с линолеумом.
3. В случае керамического покрытия плитку сбивают зубилом. Если плитку нужно сохранить, то по её периметру удаляют резаком (строительным ножом) цементный раствор. Затем керамику аккуратно подбивают лопаткой перфоратора со всех сторон.
4. В качестве пробоя для перфоратора применяют зубило, лопатку или сверло. Аккуратно и не спеша бетон разбивают вокруг повреждённого участка тёплого пола.
5. Для удобного оперирования в проёме бетонной стяжки, его расширяют до размеров 300 х 300 мм.
6. Чтобы была возможность поднять концы трубки, расширяют места её вхождения в массив бетона.
7. Бетонную крошку удаляют из ямки. Пыль убирают пылесосом.
8. Пластиковую трубу разрезаю ножовочным полотном или острым ножом.
9. Концы трубок очищаю от грязи, как снаружи, так и внутри.
10. Специальной развёрткой прочищают входные отверстия и выравнивают торцы труб.
11. Концы трубок с большим усилием вставляют в соединительную металлическую муфту. Фитинг имеет входные отверстия в виде двух концентрических окружностей. Пластиковые трубки входят между этими окружностями.

Установка фитинга

1. Опрессовщиком (специальными клещами) обжимают фитинг, плотно фиксируя полимер в теле муфты.

Опрессовщик, муфты и трубка

1. Воду подают в систему с давлением, превышающим нормативную нагрузку на 20%.
2. Убедившись в отсутствии протечки, напор воды доводят до нормы.
3. Чтобы кислая среда жидкого бетонного раствора не спровоцировала возникновение очагов коррозии, фитинг оборачивают куском вспененного полиэтилена. Свёрток фиксируют скотчем.
4. Ещё в течение суток нужно понаблюдать за состоянием соединения.
5. Ямку заливают бетоном.

Отремонтированный участок тёплого пола

Причины возникновения протечек

Среди причин, по которым возникает утечка теплоносителя (любого, и не только воды), есть три главных:

1. Коррозия;
2. Нарушения в технологии монтажа системы;
3. Неграмотная эксплуатация.

Коррозию металла вызывает два типа химических реакций: окисление под воздействием кислорода и электрохимическая реакция, возникающая при стыковке металлов с разным количеством отрицательных и положительных ионов в атомной структуре вещества.

К технологическим нарушениям при монтаже системы, которые приводят к утечке теплоносителя, относится, например, использование электродов ненадлежащей марки и возникновение локальных очагов электрохимической коррозии в местах сварочных швов. Наиболее чувствительны к нарушениям в технологии монтажа металлопластиковые трубы, соединяемые резьбовыми фитингами. Такая утечка практически неустранима и требует полной замены участка трубопровода вместе с фитингом.

Неправильная работа и подбор материалов

К утечкам воды из труб ведет и неграмотная эксплуатация системы отопления. Например, вскипание теплоносителя и сопутствующий этому гидродинамический удар приводят к повреждению уплотняющих прокладок и даже разрушению резьбовых соединений. Если решено сменить тип теплоносителя, заменив воду тосолом, то нужно быть готовым к тому, что резьбовые соединения потекут. Особенно это актуально для тех устройств, которые монтировались лет двадцать назад и для их герметизации применялись пакля, масляная краска, резина и прочие недорогие подсобные материалы.

К течи воды из труб приводит и излишне большое давление в системе. На эффективность ее работы оно никак не влияет и даже вредит, приводя к вскипанию воды при температурах ниже 100 °C. Давление необходимо для закачки теплоносителя на верхние ярусы многоэтажных домов или для активизации вялой тепловой конвекции в однотрубных системах с нижней разводкой. В одноэтажных домах лучше использовать циркуляционные насосы с рабочим давлением не более 1,5 атмосфер.

Металлопластиковые трубы, ставшие популярными в последнее время, очень чувствительны к режиму работы. Они не выдерживают резких перепадов температур, перегрева и гидравлических ударов. Их структура расслаивается, в результате чего трубы теряют прочность, в них возникают трещины и свищи.
