Устройство и принцип работы русской печи

Формы печей из кирпича для дома

Кроме специфики функций, для классификации кирпичных печей могут использоваться и другие параметры.

По форме встречаются следующие варианты печей для дома из кирпича:

  • Прямоугольные. Соорудить такие конструкции проще всего.
  • Квадратные. Обладают наиболее компактными размерами.
  • Угловые. Отличный вариант для небольших помещений и комнат со сложной конфигурацией.
  • Круглые. Очень экзотичный и красивый вариант.
  • Т-образные. Наиболее традиционная разновидность печей из кирпича для дома.

Форма печи обычно выбирается, исходя из специфики места установки и предпочтений хозяев дома.

Также существует разновидности печей для дома по модели топки, где главным параметром выступает толщина стенок:

  • Толстостенные. Отличаются самой высокой эффективностью.
  • Тонкостенные. Ими комплектуются только варочные разновидности печей из кирпича.
  • Комбинированные. Обычно применяются в отопительно-варочных типах печей для дома.

Как правило, готовую кирпичную конструкцию печи дополнительно отделывают тем или иным способом.

Для этих целей может использоваться:

  • Штукатурка.
  • Декоративный кирпич.
  • Плитка или печной кафель.
  • Специальный металлический футляр.

Выбор варианта отделки в основном зависит от общего интерьера жилища и типа печи из кирпича. Первые три варианта потребуют применения специального жаропрочного раствора на основе качественной глины. В принципе, для этого можно использовать ту же смесь, на которой проводилась кладка. Особенно хороши в этом отношении сухие порошки заводской фасовки: для приготовления готового раствора их необходимо развести в воде, в указанных на упаковке пропорциях. В случае со штукатуркой обычно применяется дополнительная армирующая сетка из стали, которую фиксируют на кирпичные стенки. Штукатурные работы разрешается проводить только после полного высыхания кладки.

Что касается облицовки с помощью декоративного кирпича или кафеля, то для этих целей можно применять только специальные термостойкие образцы, хорошо переносящие значительные температурные колебания. В некоторых случаях кирпичные стенки оставляются без всякой отделки, однако для этого кладку необходимо выполнить максимально качественно. Также это допускается в тех случаях, когда ко внешнему оформлению печи не предъявляются особенные требования. Это бывает, к примеру, если отопительная конструкция сооружается где-то в гараже, сарае или теплице.

Особенности устройства и принцип работы русской печи

Кирпичную коробку кладут не на полу, а поднимают над его уровнем на 80-100 см. Это обеспечивает удобство использования печи для приготовления пищи. Камеру под печью, предназначенную для хранения домашней утвари, называют подпечьем. Его перекрывают досками или оборудуют кирпичным сводом и засыпают слоем песка, на который выкладывают дно верхней камеры – под. Для сооружения пода используют специальный кирпич 25Х25 см, который так и называется подовым.

Оборудование пода – важный этап строительства печи, т.к. этой части конструкции приходится выдерживать серьезные нагрузки. Во время приготовления пищи по поду перемещают тяжелые чугунные сковороды, горшки разных размеров и т.п., поэтому ошибки и просчеты при его сооружении могут обернуться незапланированным ремонтом и сказаться на функциональности конструкции в целом. Поверхность пода тщательно выравнивается и шлифуется, чтобы не осталось неровностей и щербин.

В передней стенке топки предусмотрено входное отверстие – устье (его еще называют челом), которое закрывает съемная заслонка. Благодаря расположению устья ниже свода топки хорошо прогревается под. Свод при этом может быть любой формы – овальным, бочкообразным или полуциркульным. Слой песка на своде нужен для качественного прогрева лежанки.

Вне топки ниже пода расположен шесток, куда ставят горшки, выгребают сгоревшие угли. Над шестком расположена закрытая камера – перетрубье. Свое название она получила из-за расположения над ней трубы печи. Заслонка для русской печи ставится для регулировки тяги, а вьюшка – чтобы перекрывать трубу и сохранять тепло. Печь позволяет проветривать помещение без потери тепла. Для этого закрывают вьюшку и открывают дверцу.

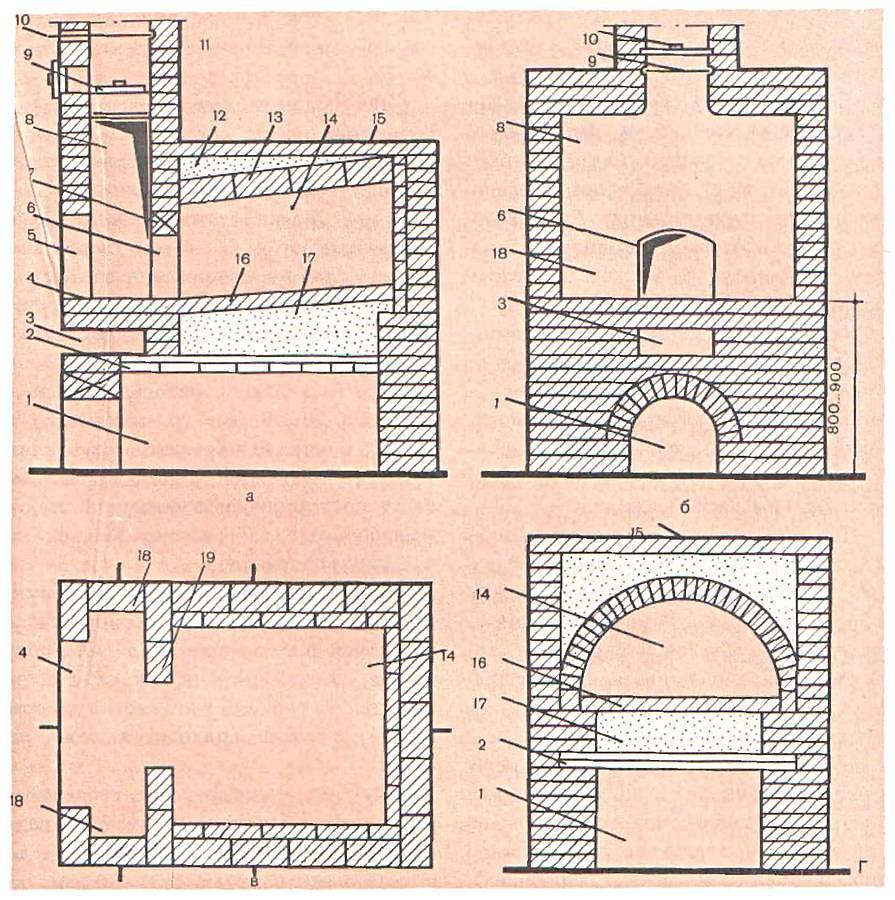

Как устроена русская печь – схема

Делаем самостоятельно

В настоящее время это устройство по-прежнему является популярным, и не утратило своих свойств. Очень многие хозяева собственных домов интересуются, как же делается русская печь своими руками, поскольку это позволит не только получить качественное изделие, но и вовлечься в процесс изготовления, который обещает быть интересным. Для того чтобы можно было понять устройство и сам принцип её работы, необходимо рассмотреть процесс поэтапно. Следует отметить, что издавна в самых разных местах России технология изготовления печей также была разной. Иногда можно было встретить обыкновенные модели. Если говорить о среднестатистической русской печке, то она имела размеры: ширина 2 аршина, длина – 3, высота – 2,5. Сложить русскую печь своими руками непросто, однако при соблюдении особенной технологии эта работа может показаться не только простой, но и творческой.

Если печь имела размеры выше указанных, то с её помощью можно было обогреть 30 квадратных метров. Как правило, она располагалась в углу, причём рядом с дверью

При изготовлении печи самостоятельно очень важно определиться с местом, в котором она будет располагаться, так как от этого зависят некоторые аспекты кладки. Кладка начиналась с фундамента, который изготавливался из кирпичей. Русская печь своими руками делалась по-разному, однако в целом технология была одной и той же

Но в далёкие времена фундамент изготавливался из брёвен

Русская печь своими руками делалась по-разному, однако в целом технология была одной и той же. Но в далёкие времена фундамент изготавливался из брёвен.

Ранее в качестве материала использовались камни, кирпичи и даже глина, и обязательным элементом в каждой печке был подпечек. На нём хранился специальный инвентарь. Для того чтобы русская печь могла сохранять тепло длительный период времени, между стенами укладывались самые разные материалы. Чаще всего для изготовления применяли кирпич керамический, который изготавливался путём обжига обыкновенного кирпича. Обжиг придавал исходному кирпичу некоторые характеристики прочности и надёжности, в результате печь получалась долговечной.

Благодаря особой конструкции, русская печь своими руками будет сделана быстро, и весь процесс не слишком затруднит вас.

Как устроена русская печь

Традиционно, для отопления дома использовалась русская печь с лежанкой. Конструктивно она состояла из следующих элементов:

  • основание (опечек);
  • корпус (массив) печи;
  • горнило;
  • устье;
  • шесток;
  • подшесток;
  • подпечье;
  • печурки;
  • перекрыша;
  • хайло.

    Строение

Горнило — камера сгорания топлива (топливник), которую образно можно назвать «сердцем» печи. Также используется для приготовления пищи. Верхняя часть его называется сводом, нижняя — под или лещадь, а передняя стенка — щека.

Топливо закладывается через устье, которое представляет собой отверстие в русской печи перед горнилом, имеющее высоту немного меньше свода топливника. Перед устьем расположен шесток — вспомогательная площадка, на которую ставится посуда или другие предметы во время эксплуатации или после нее. Он отделяется от устья с помощью заслонки.  Неотапливаемая часть под шестком (подшесток) используется для хранения посуды и кухонных предметов. В подпечье — внутренней нише под лещадью — хранили дрова.

Русская печь оборудовалась хайлом — специальным приспособлением, с помощью которого принудительно выпускался дым в трубу. Внутри корпуса печи выполнялись небольшие ниши (печурки), с помощью которых увеличивали отопительную поверхность, в них сушили травы, ягоды и грибы, хранили посуду.

Русская печь с камином и лежанкой

Лежанку сооружали на верхней части печи, так называемой перекрыше. Продолжением ее служили полати — настил из досок между стеной дома и печью, где можно было удобно расположиться, поспать и насладиться теплом кирпичей, а летом сушить овощи, фрукты и грибы.

Схема русской печи с варочной плитой

На Руси готовили прямо в печи, оставляя блюда томиться в остывающем горниле порой на много часов. В современных моделях часто встраивается дровяная плита, дающая возможность готовить на открытом огне. Её располагают прямо над дверцами топочной камеры.

Варочную поверхность чаще всего делают из чугуна — это теплоёмкий и долговечный металл, который имеет особенность не отдавать жар непосредственно в окружающее пространство, а удерживать в себе. Это позволяет создать комфортные условия для готовки — вокруг плиты не образуется зоны с перегретым воздухом.

Фото 3. Схема русской печи с лежанкой и плитой из чугуна. Также указаны размеры готового устройства.

Успешное приготовление блюд обеспечат специальные отверстия в плите, дающие открытому пламени прямой доступ к стенкам посуды. Чтобы увеличивать или уменьшать интенсивность нагрева предусмотрены съёмные чугунные круги, изменяющие диаметр конфорки.

Внимание! При всех положительных свойствах чугун — очень хрупкий материал

Если неосторожно облить водой раскалённую варочную поверхность, она растрескается. Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены

Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены.

Достоинства и недостатки

Сколько бы вы не расхваливали русский отопительный агрегат, все равно среди огромного количества достоинств есть и несколько недостатков. Поэтому рассмотрим и те, и другие.

Достоинства

  • Экономический фактор в плане сооружения печки. Используются доступные и недорогие материалы: огнеупорный кирпич и раствор на основе глины.
  • Не самый низкий КПД. В самой простой конструкции данный показатель равен 60%, в модифицированных до 85%.
  • Работает русская печка на любом твердом топливе без снижения технических характеристик.
  • Высокая функциональность. Это и отопление, и варочная плита, и возможность спать на лежанке.
  • Простота обслуживания. Здесь можно сказать так – утром протопил печь, и ее тепла хватает до следующего утра.
  • О целебных свойствах русской печки ходят легенды. Напомним, что в таком приборе пища практически не жарится, ни варится, а томится. Спать на лежаке – одно удовольствие. Достаточно всего лишь 6 часов, просыпаешься бодрым и выспавшимся.
  • Безопасность. Здесь все на отлично. Огонь горит в глубине, вывалиться уголь просто не сможет. Искры печь выдает лишь при интенсивной топке, когда на улице уж очень ниже нуля. А если ваша печь имеет трехцентровой свод, то искры – это нонсенс в такой конструкции.

Готовый свод

Недостатки

  • Русская печь может работать только на медленно горящем виде топлива, к которому относится дрова, уголь и торф. Газ и жидкие виды здесь использовать нельзя, потому что в самой печи проявляется постоянный недостаток кислорода.
  • При сгорании топлива образуется зола, которую постоянно надо вычищать.
  • Это тяжелое сооружение из кирпича, поэтому ее вес сильно влияет на перекрытия. А это говорит о том, что в многоэтажном строительстве русскую печку можно собирать только на первом этаже, устраивая под нее отдельно стоящий фундамент.
  • К сожалению, и габариты агрегата слишком большие, поэтому печь занимает слишком много места в помещении.
  • Не очень высокая теплоотдача. В среднем одна такая печка будет отапливать комнаты площадью 45 м². По сути, как и радиатор водяного отопления, установленный под оконным проемом.
  • Слишком долго прогревается. Те, кто знает толк в русских печах, уверяет, что после летнего стояния прибор надо обязательно протапливать целые сутки. Слишком большой расход топлива получается.
  • Автоматизировать происходящие внутри процессы невозможно. Многие пытались, ничего не получается.
  • Если вы решили соорудить печь лежанку своими руками, тогда вам потребуются консультации опытных печников. Практика показывает, что огрехи в процессе возведения могут стать причинами задымленности помещения.

Хорошо на лежанке отдохнуть

Материалы

Кирпич

Кладка русской печи производится из . Кирпич должен быть хорошо обожжен и самого высокого качества – плотный, гладкий. Пережженный кирпич (с темным нутром, если его разбить) абсолютно непригоден. Также не годится кирпич пустотелый: тепло будет плохо растекаться по телу печи, ее нутро будет перегреваться и вся печь скоро начнет разваливаться.

Особенно тщательно нужно подбирать кирпичи для пода: они должны быть ровными, гладкими, совершенно одинаковой высоты. В старые времена печники выбирали подовые кирпичи из закупаемых партий и хранили отдельно. В наше время под можно выгладить после кладки болгаркой с чашеобразным кругом. По идее, печь от этого хуже не станет, но опытных данных нет.

Облицовка печи и верхний ряд лежанки могут быть выложены из лицевого кирпича на известковом растворе. Тогда полати никогда не провалятся, и отделка печи не вызовет затруднений – кладка на глине с уширенными швами (см

ниже) хоть и жаростойкая, но не очень-то прочная и ровная, а штукатурка и плитка на ней держатся неважно

Раствор

Для русской печи не совсем обычный; тут важно сочетание жаропрочности, высокой теплоемкости и равного с кирпичом ТКР. Состав раствора таков:

  • Тщательно просеянная самая жирная, какая только найдется, глина – 3 объемных части.
  • Просеянный и прокаленный речной песок – 3-5 объемных частей.
  • Чистая вода – 1 объемная часть.

Раствор должен быть также очень жирным – густым, вязким. Его кондицию проверяют двумя дощечками; между ними сжимают шарик свежего раствора размером с теннисный мяч. Тощий раствор растрескается сразу; средненький при сжатии примерно на 1/3, а хороший – наполовину. Слишком мягкий и текучий раствор также не годится; в него нужно добавить песка, но не более чем 2:1 относительно глины.

Хорошая глина для кладки печей когда-то представляла серьезную проблему. Сейчас строение русской печи упрощается: в продаже есть готовые сухие смеси для кладки печей и отдельно – жирная глина.

При высыхании жирный раствор нередко трескается. В таком случае трещины замазывают средним или тощим глиняным раствором, но ни в коем случае не известковым, гипсовым или цементным.

Размеры разных модификаций

Существует несколько много видов русской печи, но основные можно выделать 3 вида:

  • С лежанкой;
  • Без лежанки с плитой;
  • Мини.

Размеры у них такие:

  1. С лежанкой, пример размеров: 1220 х 2120 х 1510 мм;
  2. С варочной плитой без лежанки: 1585 х 1725 х 2463 мм;
  3. Мини-русская печь: 1500 x 1000 x1 990 мм.

Т. к. у русской печи есть несколько видов, стоит разобрать схемы каждого из них.

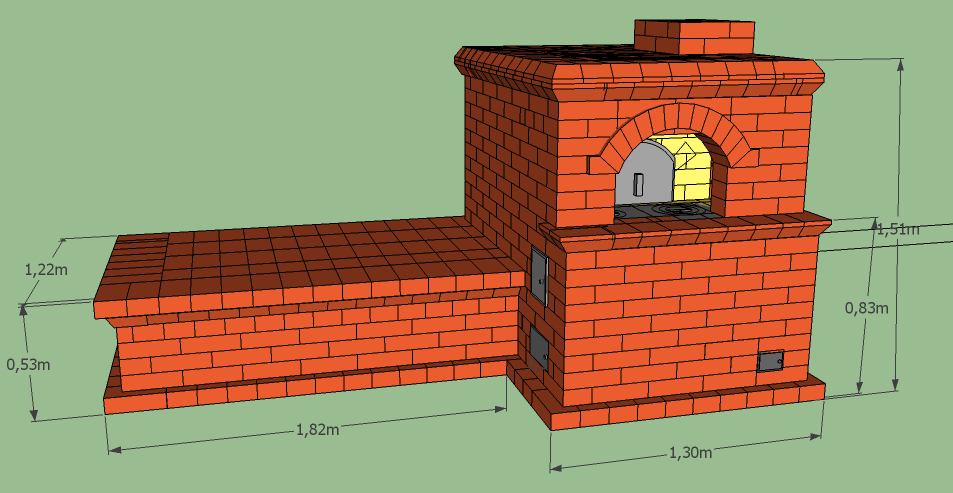

Схема русской печи с лежанкой

Так как есть много видов, конструкции у них разные. Один из них — с лежанкой. Это один из самых старых видов русских печей. Лежанка предназначена для того, чтобы в холодное время суток на этом месте спать и лежать.

Русская печь с лежанкой

Схема русской печи без лежанки

Без лежанки — печь с варочной поверхностью. В качестве варочной камеры чаще всего выступает чугунная плита с конфорками (стандартно- с двумя). В таких печах приготовленная еда сохраняет надолго свое тепло.

Русская печка с варочной плитой без лежанки

Схема русской мини-печи

Обратите внимание, что мини — печи существуют двух типов: с водогрейной трубой и без. Поэтому желательно заранее выбрать, какую вы хотите

Ведь именно первые 10 рядов отличаются при кладке. Именно они моделируют всё тело. Позже изменения нельзя будет внести, только если разрушить и начать заново. А после 10го ряда в постройке два вида одинаковы. Также такой вид называют печью «Экономкой», так как она имеет небольшие размеры и требует небольшого количества материалов.

Ру́сская печь — кирпичная или глинобитная печь для выпечки хлебобулочных изделий, приготовления пищи, отопления жилых помещений и различных других задач. Широко распространена в России, Белоруссии, на Украине, в Румынии и Молдавии. Основным видом топлива служат дрова, также могут использоваться торф, солома, кизяк , камыш, лузга и другие горючие органические материалы .

Конструктивные особенности

Все печи Кузнецова (а их, напомним, более 150 образцов) можно разделить по функционалу:

  • отопительные;
  • варочные;
  • камины;
  • гриль;
  • комплексные.

И хотя самой популярной моделью являются варочные, где предусмотрена функция приготовления пищи, все указанные агрегаты работают по одному и тому же принципу –разделение горячих газов на потоки.

Фото 2 Варочная печь по системе Кузнецова

На фото вы видите печь Кузнецова, сделанную своими руками, где топливник располагается возле самого пола и на всю длину. Получается очень эффективный нижний прогрев с последующим переходом на верхний уровни. Сразу за топливником располагается колпак с нижним выходным отверстием, который и сепарирует горячий газ. Наиболее горячая его часть поднимается вверх, а остывшая, более холодная, оседает на колпак и выходит через отверстие. Такая циркуляция происходит постоянно, пока в топливнике горят дрова.

Так выглядит схема печи с водяным контуром:

Некоторые специалисты пытаются доказать неэффективность подобной технологии, ссылаясь на то, что задерживаемый дым ухудшает тягу. Однако, уже более 50 лет такая конструкция считается самой эффективной. Именно поэтому мастера пытаются сделать печи Кузнецова своими руками, находят чертежи, консультируются с автором технологии.

Фото 3 Печь системы Кузнецова

Почему колпаковый метод такой результативный?

  1. Дымные газы расслаиваются по температурному признаку за пределами топки.
  2. Чем больше колпаков в пределах одной конструкции, тем больше препятствий встречает горячий газ и тем дольше он задерживается внутри.
  3. Расположение колпака непосредственно за топкой – горячий газ моментально попадает в колпак и сохраняет высокую температуру. В колпаке собираются одновременно все продукты сгорания, что увеличивает время их переработки и сокращает сажный налет на дымоходе. К слову, именно поэтому самодельные отопительно-варочные печи Кузнецова не нуждаются в частой чистке.
  4. Теплообменник также располагается вне топки, соответственно, не забирает часть тепла и не снижает КПД.

Говоря иными словами, продукты сгорания, попадая в колпак (-и) вынуждены отдавать все свое тепло, чтобы выйти оттуда. Нижнее выходное отверстие выпускает наружу только холодный газ, уже отдавший всю свою температуру.

Если речь идет о печи с водяным контуром, то в теле присутствует двойной регистр стальных труб, выдающие мощность 17-63 кВт. Предусмотрены также двухконтурные агрегаты, производящие одновременный с отоплением нагрев воды.

А теперь приступаем к ответственному процессу – делаем печь Кузнецова своими руками, публикуем чертежи, видео, пошаговое руководство.

Подготовительный процесс

Необходимые материалы:

  • песок – 150 кг
  • кирпич красный полнотелый – 755 штук;
  • шамотный кирпич – 65 штук;
  • среднефракционная огнеупорная глина – 135 кг;
  • чугунная дверца на поддувало (можно изготовить самостоятельно из спаренного стального листа);
  • стальная проволока;
  • арматура для колосниковой решетки или уже готовый колосник;
  • уголок 350х400х400 мм;
  • задвижка.

Все кирпичи перед кладкой проверяются вручную, на них не должно быть полых трещин, минимальное количество сколов.

Сделать кузнецовку может даже начинающий мастер, при этом важно соблюдать технологию кладки и порядовку

Фундамент

Идеальным фундаментом считается связанный с домом, но только в том случае, если дом и печка строятся одновременно. В противном случае следует готовить новый, а не пытаться связать с прежним.

На фундамент укладывается слой битумной изоляции или рубероид, чтобы исключить проникновение грунтовых вод и намокания нижнего ряда.

Порядовка

Для того, чтобы не ошибиться в количестве рядов и последовательности укладки, посмотрите видео порядовки печи Кузнецова

Видео 2 Порядовка

Пошаговая инструкция

  1. Первые 2 ряда выкладываете насухо из шамотного огнеупорного кирпича. Сам конструктор рекомендует делать нижнюю часть толще, но 2 ряда – оптимально для эффективной конвекции. После того, как выложен первый ряд, замеряете углы – они должны быть ровно по 900. С 3-го ряда начинается подготовка траектории дымовых каналов.

Видео 1 Строительство отопительной печи по системе Кузнецова

Что такое устьице в печи: составные части, функциональное предназначение

Русские избы просто не получится представить без белоснежной печи, которая без всяких преувеличений может по праву считаться душой избушки. Она не только обогревает жилищное пространство и готовит пищу. Печка помогает нагреть воду для стирки или мытья посуды, высушить постиранные вещи, а также является отличным лежаком, на котором можно не только хорошенько разровнять спину, но ещё и отлично выспаться после тяжёлого дня. Ведь недаром в русских сказках и советских мультфильмах многие герои ночевали именно на печах.

А чего стоит всем известный персонаж по имени Емеля? Этот сказочный герой умудрился использовать печку не по прямому назначению, и вместо готовки пищи или отдыха, он рассекал на этом устройстве по деревне, используя его в качестве транспорта. Любая печка состоит из нескольких элементов, и одной из наиболее главных деталей является устьице.

Но не многие знают, для чего оно нужно, и какую функцию выполняет в работе печи. Именно поэтому в материале ниже мы и решили в деталях разобрать этот вопрос, и предоставить вам немного полезной информации. Итак, приступим

Что представляет собой устьице в печи

Что это такое «устьице в печи»? Напротив шестка расположена главная деталь, а именно камера для приготовления продуктов. Она имеет и другие названия, а именно горнило или топливник. А рядом с этим окошком расположилось отверстие, именуемое в народе челом или устьем.

В стандартных моделях оно выполнено в форме прямоугольника прямоугольную форму и внешне похоже на свод. В среднем ширина составляет 50 см, а показатель высоты остановился на отметке в 35 см.

Подготовительные работы

Перед тем как начинать строительство русской печи, следует убедиться, что все необходимое есть в наличии.

Выбор места

От выбора места для постройки печи зависит очень многое. Необходимо соблюсти зазор до стен из горючего материала 30-40 см или предусмотреть их защитную обшивку асбестом. Промежутки потребуются и для доступа к наружным стенкам печки с целью их осмотра и ремонта.

Для тяжелого агрегата весом в несколько тонн нужно прочное основание (фундамент), защищенное от грунтовой влаги. Заранее предусматривают место, где дымоход пройдет через перекрытия потолка и крыши. Здесь не должно оказаться конька или стропил.

Инструменты для кладочных работ

Основные рабочие инструменты печника:

  • узкий мастерок (кельма) для кладки раствора и зачистки излишка из швов;
  • молоток-кирка для придания цельному кирпичу требуемой формы;
  • строительный уровень и отвес.

Для замешивания раствора нужны лопата и емкость.

Инструмент печника

Сейчас резку кирпича в клин, снятие углов и шлифование облицовки выполняют ручным электроинструментом (болгаркой) с алмазными кругами. Это сильно упрощает труд мастера.

Необходимые материалы

Основные материалы для устройства надежного очага: кирпич и огнеупорный раствор

Их качеству уделяют пристальное внимание. Также потребуется: чугунное литье для дверей, заслонок, задвижек, колосников и варочная плита

Выбор кирпича

Верный подбор кирпича для работы – ключевой фактор экономичности тепловой отдачи и долгого срока службы будущего очага. Поэтому имеет смысл приобретать красный глиняный кирпич марки М150-М200 только первого сорта. Пустотелый материал для печной кладки непригоден.

Не подходят для такой работы и кирпичи с явными следами брака:

  • несоответствие стандарту (230х125х65 мм), на который ориентированы все типовые порядовки;
  • со следами пережога, коробления, дефектами формы и поверхности;
  • с раковинами после выделения газов;
  • имеющие трещины и задиры от резания.

Специальные сорта кирпича высшего качества, называемого подовым, продаются поштучно и идеально подходят для кладки печей.

Фундамент

Основание тяжелой печи устраивают на бетонном фундаменте, который отливают по утрамбованной щебеночной подушке в яме глубиной до полуметра. Горизонтальную гидроизоляцию от грунтовой воды выполняют из 2 слоев рубероида на битумной мастике.

Раствор для кладки

Требования к подходящему для печных работ раствору серьезно отличаются от привычных.

От материала требуется:

  • стойкость к высоким температурам;
  • коэффициент теплового расширения, максимально близкий к таковому у кладочного кирпича.

Огнеупорная смесь для кладки печей

Поскольку качество глины здесь играет ведущую роль, лучше купить в строительном магазине готовую сухую смесь.

Проверка качества глины

Пригодность глины к печной кладке можно проверить народным способом. Из раствора сделайте шарообразный комок величиной с детский кулак и медленно сожмите между двух дощечек. Если глина качественная, комок потрескается только после сжатия до половины размера. Тощая негодная глина не деформируется вообще, а материал средней кондиции лопнет после сжимания примерно на треть.

Описание [ править | править код ]

Отличительной особенностью является углубленная в корпусе печи топочная камера (горнило) с глухим подом и сводчатым потолком.

Температура воздуха в подготовленном к выпечке хлеба горниле достигает 200 °C . После окончания топки в печи долго сохраняется высокая температура, что позволяет готовить такие продукты как топлёное молоко и овсяное толокно.

Русская печь устроена таким образом, что обогревает она лишь пространство комнаты, находящееся выше шестка (80—90 см от уровня пола) . Общий коэффициент полезного действия, как считалось ранее, “на глазок” кпд равен 25—30 %, из них 7 % идёт на приготовление пищи и выпечку хлеба, и 18—23 % тратится на обогрев помещения . Исследования термического кпд русской печи в 1940-х годах дали результат 68%. Были созданы улучшенные конструкции И.С. Подгородникова, кпд которых достиг 80%, что недостижимо для печей других типов.

  • Строение русской печи

1. Подпе́чье — пространство в нижней части печи, куда укладывались дрова для следующей топки и различные предметы. Там же могли содержаться домашние животные. 2. Деревянный настил. 3. Подшёсток — холодная печурка под шестком, чаще всего там хранилась часть посуды. 4. Шесто́к — рабочая площадка перед устьем, на которой размещают извлечённую или подготовленную для установки в горнило посуду с едой. На месте шестка может располагаться чугунная плита, нагреваемая снизу дополнительной топочной камерой, называемой подтопком. 5. Окно шестка. 6. У́стье или чело — вход в горнило. 7. Поро́жек — верхняя часть устья, придерживающая горячие газы под сводом для более полного поглощения тепла и сгорания продуктов горения. 8. Перетрубье, переходящее в хайло́ и далее в дымовую трубу. 9. Вьюшка. 10. Задвижка. 11. Труба. 12. Песочная засыпка над сводом. 13. Свод — верхняя дугообразная часть горнила. 14. Горни́ло — топочная камера печи. 15. Перекры́ша — самый верхний слой кирпича, располагающийся над массивом или засыпкой; на перекрыше обычно устраивалась лежанка. 16. Под — нижний слой горнила (топливника) печи. 17. Засыпка под подом. 18. Зольник или очелок. 19. Щёки или скулы — передняя стенка горнила .

Другие части: Опечье — деревянный сруб, на который устанавливалась печь. Печу́рки (горну́шки, гарну́шки) — неглубокие ниши в корпусе печи, служащие для увеличения теплоотдающей поверхности. В них также помещают различные предметы для сушки: одежду, обувь, посуду, грибы, травы и другие. Боров — горизонтальная (или наклонная ) часть дымохода (длиной около метра и более), располагающаяся на чердаке перед трубой. Защищает от попадания в печь атмосферных осадков через трубу, обеспечивает лучшее сохранение тепла за счёт ослабления тяги, предотвращает выброс искр на крышу . Дымовая труба — конечная вертикальная часть дымохода. Курные печи (топившиеся по-чёрному) труб не имели.

Выбор подходящего варианта

В настоящее время применяется очень много видов печей из кирпича, которые нередко имеют довольно значительные различия. Это налагает определенную сложность на выбор оптимальной модели для своего жилища. При этом необходимо учитывать не только характеристики обогревающего прибора, но и особенность того помещения, где он будет установлен. Большое значение имеют размеры постройки, т.к

важно максимально точное соответствие мощности и параметров печи этим параметрам

Необходимо сразу определиться с эксплуатационной нагрузкой на кирпичную печь: будет это круглогодичное использование, или сезонное. Это позволит изначально подобрать наиболее подходящий вид печи из кирпича для дома, под ту или иную задачу. Частные дома с постоянным проживанием рекомендуется оснащать капитальными конструкциями повышенной надежности и эффективности. Что касается дач и загородных домов, которые эксплуатируются исключительно в теплое время года, для них вполне сойдет компактный обогреватель с максимально простым обслуживанием. Обзаводиться мощной печью в таком случае нет смысла.

Как приобрести русскую печь

Подобный агрегат можно сделать на заказ либо соорудить самостоятельно.

Существуют специальные организации, которые занимаются изготовлением отопительных устройств с учетом пожеланий заказчика. Цена русской печи варьируется в зависимости от размера, внешнего вида, отапливаемой площади, планированного объема пищи, которая будет готовиться, используемого материала.

Такой отопительный агрегат популярен не только в России, Украине и Беларуси, но и за границей. Благодаря удобству, пользе и привлекательному внешнему виду эти сооружения все чаще становятся предметом роскоши и гордости у богатых людей за рубежом. Например, в столовой в доме Билла Гейтса установлена действующая русская печь, в которой выпекаются пироги для самого богатого человека в мире.

Принцип работы

Основная работа таких устройств разбита на 2 этапа:

  1. При сгорании топлива образующийся газ собирается в главном секторе топочного отсека. Выделяется большое количество тепла, и дым постепенно вытесняется в полость теплообменника с конвекционными трубами. Постепенно остывая, он вытесняется нагретым воздухом. Температура доводится до заданного уровня.
  2. В конвекционные трубы снизу поступает холодный воздух, затем проходя по нагретым пучкам трубопроводных экранов, он разогревается до максимальной температуры и поддерживает оптимальный и заданный уровень нагрева трубчатой камеры печи. Детали проходят термическую обработку в несколько этапов и после окончания работы агрегата выдвигаются на тележке или другом виде оборудования.

Температура может постепенно понижаться в период перерыва в нагреве, все зависит от операции по обработке изделий, а детали остывая, получают определенные свойства и структуру. За работой печей следит автоматика с системой термодатчиков.

Самодельные конструкции потребуют от домашнего мастера контроля за процессами на глазок. Качество деталей после обработки должно соответствовать ГОСТу и основным характеристикам.

Как сложить печь: поэтапная кладка, фото

Пошаговая инструкция кладки элементов печи:

  1. Подпечье. Отделение для сушки дров выкладывается не во всех видах печей. Для него можно использовать перекаленный кирпич. Над подпечьем при помощи специальной дугообразной опалубки (которую лучше сделать разборной) устанавливается арка.

Фото 6. Готовое подпечье из кирпича. Применяется для хранения дров и других материалов.

  1. Топливник. Устанавливается на перекрытии (арке), для его выкладки используется шамотный кирпич.
  2. Под. Дно топочной камеры часто делают наклонным по направлению к шестку. Для этого используется засыпка из глины с песком.
  3. Горнило. Этот элемент является наиболее сложным при кладке печи. Его стены должны быть как можно более ровными. Они возводятся под небольшим наклоном из обтесанного шамотного кирпича. Оканчивается горнило аркой — устьем, куда позже устанавливается заслонка.

Фото 7. Процесс строительство горнила, его строить сложнее всего. Применяется непосредственно для разведения огня.

  1. Свод топливника. Как и свод подпечья, выполняется при помощи специальной опалубки. Ширина в полкирпича. Поверхность свода топливника должна быть как можно более ровной. Для прочности свода каждый средний кирпич ряда обтесывают в форме клина.
  2. Шесток. Отделение перед варочной камерой состоит из основания, стены с аркой и боковых стен, а также свода с отверстием дымохода. Выкладывается из керамического кирпича одновременно с горнилом.
  3. Перекрыша. Верхняя часть печи. Кладка выполняется из кирпича в 3 ряда. Для соблюдения правил пожарной безопасности расстояние от перекрыши до потолка помещения должно быть не менее 35 см.
  4. Дымоход. Выкладывается особенно тщательно, его внутренние стенки не должны иметь выступов во избежание опасности скапливания сажи. Швы должны быть плотными и без трещин.

Фото 8. Последовательная схема порядовки дымохода для печки. Содержит семь этапов.

По мере возведения печи монтируются заслонки и дверцы, которые покупаются заранее. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.

Классическая русская печь с лежанкой – инструкция по кладке

Единственным недостатком кирпичной русской печи является низкий КПД за счет горения топлива на глухом поду. Отсутствие возможности регулировать циркуляцию и подачу воздуха снижает теплоотдачу приблизительно на 25-30%.

Устройство русской печки с лежанкой

Отопительные русские печи с лежанкой и плитой, точнее их устройство, дошли до наших дней практически без изменений, хотя в последнее время появились небольшие модификации в устройстве, призванные увеличить теплоотдачу.

  1. Фундамент под печь с лежанкой или опечье. Может изготавливаться как из кирпича и бетона, так и деревянном основании.

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Огнеупорный кирпич 1100 шт.

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

1-й ряд – кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
