Устройство и принцип работы печи Булерьян

Лучшие модели

Оригинальные модели Bullerjan способны эффективно обогревать помещения от 100 до 1200 куб.м.:

  • Клондайк НВ-100, способная обогревать помещения до 100 куб.м. Цена – от 10,5 тыс. руб.;
  • Клондайк НВ-150, предназначенная для обогрева помещений объёмом до 150 кв.м. Цена – от 13,5 тыс. руб.;
  • Печи Клондайк НВ-200 обеспечивают отопление 200 кубометров воздуха. Цена – от 14 тыс. руб.;
  • Клондайк НВ-400 на одной закладке в течение 8-10 часов и обогревает помещение объёмом до 400 кв.м. Цена – от 19,3 тыс. руб.;
  • Клондайк НВ-500 в течение 10 часов эффективно нагревает помещение объёмом до 500 кв.м. Цена – от 23,7 тыс. руб.

HB-100 идеально подойдет для гаража до 100кв.м.

Как установить булерьян

Основные этапы установки обогревателя булерьян

  • выбираем место установки печи-главное обеспечить свободную конвекцию воздуха для лучшего прогрева помещения.
  • котел в процессе работы сильно нагревается, нужно обеспечить пожаробезопасное место для него.
  • под котлом и перед топкой необходимо во избежание возгорания положить на пол металлический лист.
  • устанавливать печь рекомендуется не ближе 30 см к стене и с расстоянием до мебели и других предметов не менее 60 см.
  • если котел располагается в углу помещения,то желательно стены защитить пожаробезопасными материалами(металл, камень, кирпич).
  • ставим печь булерьян:20 см от пола для естественной конвекции воздуха, для этого монтируем подставку.

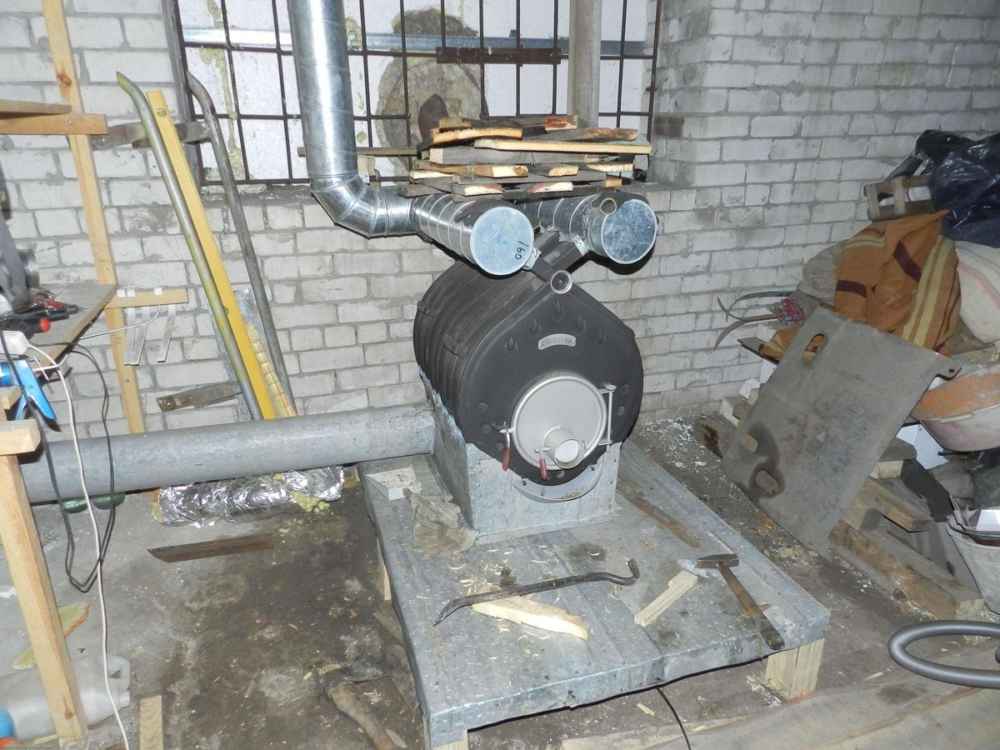

    Подставка под котел булерьян

Устройство дымохода

Типы монтажа дымохода:один из них-классический(либо традиционный). Этот способ монтажа используется на начальном этапе строительстве помещения. Труба дымохода располагается вертикально, проходит через все перекрытия.


Типы устройства дымохода

Этот способ исключает горизонтальное расположение каких либо узлов. Второй способ применяется в любое время,на любом этапе строительства помещения, даже после полного завершения постройки. Этот метод называется коаксильный, по сравнению с традиционным работает более эффективно, так как обеспечивает качественный вывод продуктов горения и является менее пожароопасным.

Разводка тепла по комнатам дома

Для наиболее эффективного использования печи булерьян, чтобы обогреть не одно помещение, а несколько или полностью дом, к теплообменным трубам идущим от печи можно присоединить гофротрубы.


Гофротрубы разводятся по комнатам

Трубы соответственно разводятся через стены помещений, если нужно через перекрытие. В комнатах устанавливаются декоративные решетки для приёма теплого воздуха.


Разводка тепла по комнатам в большом доме

Однако следует учесть, что воздух на выходе из печи имеет довольно высокую температуру, при проведении труб через перегородки и перекрытия нужно соблюсти условия, которые предусмотрены для устройства дымоходов. Ниже на фото показаны несколько вариантов разводки.


Разводка тепла от общего короба

Для разводки используют оцинкованные или гофротрубы.


Эффективная разводка тепла по комнатам

Улучшаем дизайн печи


Булерьян отделка камнем Очень часто булерьян является элементом дизайна, в особенности если речь идет о загородном доме или доме в стиле шале.

Экран из кирпича для печи булерьян

Но если идет речь о самодельном устройстве, его эстетические параметры конечно же уступают изделиям выполненным на производстве.


Булерьян в интерьере загородного дома

Наиболее удачным способом декорирования является использование кирпича или декоративного камня.


Булерьян в интерьере

Для этого совсем не обязательно печь полностью обкладывать кирпичем, достаточно будет оформить стены вокруг котла или сделать фоновую стену-ширму, позади которой будет сама печь.


Оформление печи булерьян

На фотографиях представлены интересные варианты дизайна для нашего обогревателя.


Котел булерьян в загородном доме

Особенности конструкции и устройства

Печь булерьян с водяным контуром

Печка булерьян с водяным контуром усовершенствованный вариант обычной печи, повторяющий ее устройство, но позволяющий отапливать несколько комнат вместо воздуха этот котел греет воду, которая циркулирует по системе. Этот тип печи имеет преимущество перед традиционным котлом булерьян.

Устройство булерьян с водяным контуром

Основное достоинство этого, что вода остывает медленнее, также к котлу можно подключить нужное количество радиаторов.

Печь булерьян с водяным контуром

Печку булерьян имеющую водяной контур можно собрать своими руками, либо купить печку заводскую.

Схема булерьян с водяным контуром

Печка булерьян с мощностью 7-9 кВт имеющая водяной контур может отопить небольшое двухэтажное здание. Печку можно собрать своими руками, добавив водяной контур к булерьяну, заглушив теплообменники и подсоединить к системе отопления.

Печь булерьян на отработке

Горелка для отработки в печи булерьян

Как один из видов топлива могут быть отходы автомобильных и других масел (любое масло автомобильное, фритюрное, мазут)это существенно удешевляет процесс отопления. Для этого к обычному классическому котлу булерьян готовому или к обогревателю сделанному своими руками монтируется пиролизная горелка.

пиролизная горелка для печи булерьян

Расход в данном случае ориентировочно 1,5-2,5 л/час. В видео прикрепленном под статьей ниже рассказывается подробно в схемах и чертежах о монтаже печи, как можно сделать такую печь типа булерьян своими руками.

Булерьян с варочной поверхностью

Котел булерьян с поверхностью для приготовления пищи

Котёл булерьян с варочной поверхностью неоспоримое решение. Устанавливают на дачах,небольших загородных домах, в гараже. Наружная поверхность обогревателя за короткое время нагревается до высоких температур. Такую модель печи булерьян также можно сделать своими руками, поверх конструкции из труб наварить лист металла с вырезанными кружками.

Булерьян с варочной поверхностью

Монтаж

Производители рекомендуют устанавливать агрегат не ближе 1 м от стен или других материалов (столы, стулья и т.д.). Это расстояние можно сократить до 20-30 см, если стену покрыть металлической пластиной с теплоизоляцией или слоем штукатурки толщиной 2,5 см.

Аналоги Bullerjan: печи Комфорт и Бренеран.

Перед дверцей топки не рекомендуется нахождение каких-либо предметов на расстоянии 1,25 м, а на полу должен быть уложен металлический лист 50х70 см (70 сантиметровая сторона к топке).

Совет! Для того, чтобы увеличить теплоотдачу конструкции, можно обложить Булерьян печным кирпичом, который длительное время будет сохранять тепло, полученное от разогретого металлического корпуса. Но кладка не должна быть вплотную к печи!

Следует установить печь на возвышенности (должен быть какой-либо негорючий материал: камень; кирпич; металл), минимум 20 см от пола, это создаст условия для хорошей циркуляции воздуха. Для удобства загрузки топлива можно установить агрегат на уровне пояса.

Одним из важнейших этапов монтажа является установка дымохода, к чему необходимо отнестись со всей серьезностью.

Дымоходы могут быть выполнены из:

  • металла, с толщиной стенки не менее 1 мм;
  • кирпича, толщиной от 120 мм;
  • термостойкого бетона, толщиной от 60 мм.

Кирпичный и бетонный дымоходы необходимо отделить от горючих материалов минимум на 130 мм. Толщина теплоизоляции (минеральная вата, базальтовая вата, керамзит и т.д.) металлического дымохода должна быть не менее 150 мм.

Трубы печи Bullerjan.

На дымоход необходимо одеть колпак или дефлектор, который предотвращает попадание дождя и снега в трубу. К тому же колпак позволяет увеличить тягу, т.к. не происходит задувания сильных потоков ветра в дымоход, соответственно не создается давление на выходящие из трубы дымовые газы. Каждая из моделей имеет свои требования к высоте дымохода, но над крышей он должен возвышаться минимум на 300 мм.

Примечание! Установка на дымоход колпака увеличивает скорость горения топлива.

Для увеличения тяги и сокращения объема конденсата, дымоходную трубу следует утеплить. Дело в том, что большую часть тепла печь длительного горения Булерьян отдает помещению, поэтому выходящий дым обладает низкой температурой, а при изменении температуры на внутренней поверхности дымохода образуется конденсат.

Как сделать печь Булерьян своими руками

Труб может быть семь и больше.

Если вы однозначно решили, что покупать готовую конструкцию не желаете и уверены в своих навыках работы с металлом, то можно сделать пиролизную печь своими руками. Ранее мы рассказывали о том, как сделать простую печь из газового баллона.

Перед тем как сделать печь Булерьян своими руками следует позаботиться об инструменте, без него никак. Помимо того, что есть у любого мастера в хозяйстве (молоток, плоскогубцы, напильник и прочее) потребуется три инструмента, которые есть не у всех:

  • трубогиб;
  • сварочный аппарат;
  • болгарка.

Если этого комплекта нет, дальше желания дело не пойдет. Изготовление самодельной печи Булерьян выполняется по следующему алгоритму:

  • гнем трубы трубогибом, радиус 220 мм, количество подбираете сами;
  • собираем трубы вместе и зашиваем конструкцию листовым металлом;
  • из листов стали делаем отсек в верхней части – это камера вторичного дожига;
  • в трубы-воздуховоды врезается два патрубка для подачи воздуха в камеру дожига;
  • делаем из металлической трубы большего диаметра дымоход с конденсатосборником;
  • изготавливаем два регулировочных клапана: один на подачу воздуха, а второй на дымоотвод;
  • делаем дверки и привариваем к ним регулировочный клапан и запорный механизм;
  • собираем конструкцию воедино.

Слева клапан для дымохода, справа – для подачи воздуха.

Теперь рассмотрим важные моменты в конструкции печей Булерьян. Дымоход должен быть в виде буквы «Т». От топки его отделяет клапан дымоотвода. Если используете металлические сэндвич трубы, то собирайте их «по конденсату». Керамические дымоходы, а тем более трубы из асбеста использовать нельзя. Когда будете зашивать корпус сталью, то в передней части должен быть выступ. Он потом будет входить в паз на дверке, чтобы та закрывалась герметично. Заднюю часть просто закрываете сталью, в которой должно быть отверстие для дымохода.

В крышке с внутренней стороны приваривается два кольца разного диаметра, в зазор закладывается асбестовый термостойкий шнур, который будет уплотнителем. В заслонке, подающей воздух, нужно сделать небольшой вырез на кромке, так чтобы даже при полном закрывании оставалась маленькая лазейка для воздуха. В клапане дымоотвода нужно вырезать сегмент на 25% площади всей заслонки, как кусок торта, разрезанного на четыре части. Чтобы было удобнее убирать сажу, можно приспособить на низ топки пластину, но это необязательно.

Как устанавливать булерьян

Если вы определились с чертежами этой печи, её комплектацией или вообще, сварили её сами. Пришло время прояснить, как выполняется установка булерьяна. Как уже не раз прозвучало, булерьян греет воздух. А это значит, что место его установки должно позволять ему обогревать помещение или помещения максимально эффективно.

Естественно, что центр комнаты будет наилучшим местом. Но, я думаю, что не каждый пойдёт на такие жертвы. Выходом могут послужить специальные воздуховоды, с помощью которых тёплый воздух может быть разведён по помещениям. Особенно это актуально при большой площади или обогреве нескольких комнат. При установке печи на пол из горючих материалов, следует его защитить листовым металлом по негорючему утеплителю толщиной 15 мм. или устроить пожарно безопасный подиум, высотой 15-30 см. Во всяком случае, он должен быть защищён, от возможных искр и углей, в радиусе полуметра от зольника или поддувала. Расстояние от топочной дверки до противоположной стены, не менее 1250 мм. До деревянных, неоштукатуренных стен, не менее 1 м., оштукатуренных 0,7 м.

Устройство дымохода

При устройстве дымохода внутри помещений, учесть, что:

  • Этажность не более двух.
  • Расстояние до древесных неоштукатуренных стен не менее 0.7 м.
  • Расстояние теплоизолированной трубы, до деревянной стены, не менее 0.25 м., при условии максимального нагрева наружного слоя, до 90 градусов.
  • Высота трубы должна достигать длинны в 5-7 метров (зависит от мощности).
  • При проведении металлической трубы сквозь перекрытие, обязательна разделка огнеупорными изоляционными материалами, на расстояние 0,5 м.
  • Дымоход должен состоять из минимального количества сегментов, герметично соединенных. Горизонтальные участки нежелательны. Наружная часть дымохода обязательно утепляется.

Нужно организовать возможность лёгкой чистки, слива конденсата.

А верхняя точка трубы, должна выступать над коньком или крышей исходя из нормативов, не менее 0,5 м. Хорошая термоизоляция трубы крайне важна для данного типа печей. Повышенное образование смолистых веществ, сажи и конденсата, как следствие плохого утепления, может вызвать зарастание просвета дымохода и прочие “копчёные” прелести. Особенно чревато использование смолистых пород древесины, сырое топливо, сжигание промышленных и бытовых отходов. Как следствие, желание прочистить, как говорят “отжечь” сажу, может обернуться возгоранием сажи. А это температуры свыше тысячи градусов. Подобные эксперименты очень опасны и часто приводят к пожарам.

Трансформация воздушного контура в водяной

Возможна ли переделка воздушный контура в водяной — вопрос сложный. Такая трансформация, конечно, может получиться, однако не очень приветствуется пользователями, потому что нуждается в установке дополнительных армированных полипропиленовых труб, которые не будут деформироваться из-за высоких температур. Также необходимо будет поддерживать температуру горения на уровне до 60 градусов, иначе есть вероятность образования дёгтя и как следствие поломки печи.

Булерьян для бани, коттеджа и других помещений можно полностью сделать своими руками, для этого нужны трубы диаметром около 6 мм, листовой металлопрокат шириной 2,5 мм и инструментарий для сваривания и работы с металлом.

Трубы нужно нарезать по 8 кусков длиной до 1,5 м, а металлопрокат разделить на ленты с полукруглыми выемками на концах. Воздуховоды и листы нужно согнуть под углом в 80o. Уложить все трубчатые части выпускной стороной в шахматном порядке, выровнять и скрепить точечными швами на углах сопряжения.

Горизонтально вварить поддон во внутреннюю часть корпуса и пройти всю плоскость сплошным швом. Между труб вставить металлические ленты и тоже приварить. Основная часть готова.

Стенки также делаются из металлического листа, в половину передней нужно сделать окно для установки дверцы, а в задней отверстие для отводного патрубка, в которое вставить Т-образный отрезок из трубы с клапаном. Осталось сделать ножки и дверцу и можно запускать устройство в работу.

Материал изготовления дверцы для Булерьяна с водяным контуром также имеет значение. Лучше отдать предпочтение металлу, так как стекло хоть и смотрится красиво, но при этом больше собирает грязь и стоит дороже.

После того как печь собрана и установлена на постоянное место нужно провести её опрессовку и заполнить водой. Когда система запущена, необходимо какое-то время последить за её работой, если при сборке и установке не было допущено ошибок, перебоев в работе наблюдаться не должно.

Облагораживание и модернизация отопительного прибора

Готовая конструкция успешно применяется для обогрева небольшого помещения. Отопительная готовая печь имеет не совсем привлекательный вид, поэтому ее часто применяют для хозяйственных построек.

Разводка тепла по комнатам дома

Для отопления целого дома используют гофрированные трубы, которые подключаются к тепловым обменникам. Проем облагораживается декоративной решеткой. Выполнять разводку рекомендуется на этапе планирования и выполнения чертежей.

Во всех комнатах в стенах нужно проделать специальные каналы, которые будут подавать теплый воздух. Можно установить калориферную печь в подвале, а воздуховоды проводить через пол во всех помещениях. Конструкция буллера подлежит усовершенствованию. Во всех камерах монтируются коллекторы. Они обеспечат своевременное и быстрое распределение воздуха.

Разводка труб с подвального помещенияВоздушное отопление в доме

Улучшение внешнего вида агрегата при помощи кирпичной или каменной кладки

Можно сделать обкладку печи при помощи кирпича. Такой способ обладает огромным количеством преимуществ:

  • улучшение внешнего вида печи;
  • обеспечение безопасности во время эксплуатации;
  • увеличение показателей теплоемкости.

Можно сделать булерьян, который стилизован под русскую печь или камин. Владельцы домов имеют возможность воплотить в жизнь разные дизайнерские задумки и решения. Она может быть полукруглой или квадратной. Кирпичную кладку делают максимально близко к корпусу.

Стилизация Булерьян под русскую печьОбычный вариант установки без декорирования

Переделка буржуйки под жидкое топливо

Можно переделать конструкцию для использования жидкого топлива, автомобильного масла. Такая конструкция не может эксплуатироваться в жилых помещениях. Печь на жидком топливе идеально подойдет для гаража, подсобного помещения.

Для перевода булерьяна нужно выполнить следующие действия:

  • емкость для масла устанавливается на незначительном возвышении;
  • шланг для подачи топлива протягивается к конструкции;
  • в топочной двери вырезается отверстие, которое предназначено для трубки и присоединения регулировочного крана.

Чтобы применять машинное отработанное масло, необходимо обеспечить тягу, регулировку горючего. Можно установить самодельную горелку.

Монтаж под использование жидкого топлива

Установка водяного контура

Чтобы закольцевать все теплообменники можно изготовить печь из листовой стали. В результате получается конструкция правильной формы цилиндра. В верхней части подключается еще один цилиндр. Его применяют в качестве водяной рубашки.

Нижняя часть печи прогревается незначительно. Именно поэтому печь смещается вниз. Для максимального использования тепла проводится дополнительный контур на выход дымового канала.

Печь с водяной рубашкой

Дымоходы для печей Булерьян

Вид расположения дымохода никак не влияет на эффективность работы печи. Поэтому смело можете выводить трубу как Вам удобно.

Эффективность представленных печек может быть повышена за счет оригинального дымохода с экономайзером – так называется горизонтальный участок трубы, в котором замедляется прохождение продуктов сгорания. Здесь происходит окончательное дожигание газообразных продуктов пиролиза – они собираются во внутренних камерах экономайзера и периодически вспыхивают, отдавая часть тепла в помещение. Одновременно с этим такой дымоход делает процесс пиролиза в основном объеме более эффективным.

Кроме того, дымоходы печей Булерьян желательно оснащать шиберными заслонками (или купить готовый дымоход с заслонкой). Они выполняют тут такую же роль, как и в классических дровяных печах и каминах, регулируя интенсивность горения. Шиберные заслонки регулируют просвет от 15-20% до 100%, позволяя выставить оптимальный режим сгорания или тления древесного топлива.

Установка «Булерьяна»

При установке нужно выдерживать расстояния до стен, которые рекомендованы пожарной охраной. Примеры защиты стен и расстояние до печи в зависимости от материала:

  • деревянные неоштукатуренные — не менее 1000 мм;
  • слой теплоизолятора 7 мм, а сверху металл 1 мм — расстояние 500 мм;
  • негорючая штукатурка слоем 25 мм и керамическая плитка — 700 мм;
  • одинарная кирпичная кладка (55 мм) — 500 мм;
  • двойная кирпичная кладка (110 мм) — 300 мм;
  • щит из двух листов металла толщиной 1 мм, собранный при помощи негорючих вставок, расстояние между листами 30 мм; конструкция крепится на защищенную слоем теплоизоляции стену — расстояние до стен 300 мм.

Печь Bulerjan должна устанавливаться на негорючем основании. Это может быть четыре ряда кирпичей, уложенных плашмя. В качестве раствора используют глиняную смесь. Размеры основания — на 30 см больше параметров печи в любую строну. Для экономии кирпичей в двух нижних рядах можно оставлять пустоты.  Другой тип негорючего основания — металлическая  подставка под «Булерьян» из труб. Ее высота 150-300 мм. При любом способе установки на горючем полу перед печью должен лежать металлический лист его размеры: ширина 500 мм, длинна 700 мм.

Правила установки «Булерьянов» на горючем полу

При установке печи «Булерьян»  своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (за исключением того, что он весь должен быть заизолирован, но это не требование пожарников, а технологические нюансы)

Труба дымохода может быть:

  • Кирпичной. Толщина стенки 120 мм.
  • Бетонной со стенкой 60 мм.
  • Металлической (в том числе и сэндвич).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота — 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — выше 5 м, сечением от 150 мм. Дымоход нужно делать герметичным, стыки заделывать термостойким герметиком.

Разрешены оба вида вывода дымохода: через кровлю или в стену

Разрешены оба способа выведения дымохода — через стену и перекрытие. Вывод в стену реализуется проще, особенно при наличии нескольких этажей. При выводе через потолок, требуется оборудовать проходной узел через перекрытие и кровлю с соблюдением всех противопожарных мер. Высота  дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет чрезмерных требований: подготовили место, соорудили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

Недостатки традиционных печек

Используя отопительные печи Булерьян для дачи, загородного дома или любого нежилого здания, мы обеспечиваем помещения теплом и экономим на твердом топливе. Эти чудо-печи славятся своей эффективностью и способностью очень быстро прогревать даже очень большие помещения. Прежде чем мы расскажем, чем так хороши печи Булерьян, давайте вспомним о недостатках традиционных печек – это всевозможные буржуйки, печи-камины, обычные камины и многое другое. Представим их в виде списка:

  • Не самая высокая эффективность – в большинстве случае тепло от сгорающего топлива отправляется в печную трубу, лишь частично переходя в обогреваемые помещения. Существуют ухищрения, позволяющие задержать генерируемое тепло, но все это требует дополнительных усилий и вложения денежных средств;
  • Быстрое прогорание твердого топлива – обычно его приходится подкладывать в топку каждые 2-3 часа. Это создает определенные неудобства, особенно ночью, когда хочется спать, а не носиться по дому с поленьями. Печи Булерьян относятся к агрегатам длительного горения, поэтому данная проблема здесь решена;
  • Низкая отдача тепла в помещения – сказывается небольшая площадь корпусов отопительных агрегатов и их пониженная способность передавать тепло в помещения;
  • Не всегда привлекательный дизайн – это больше относится к самодельным печкам, так как заводские образцы могут похвастаться неплохими внешними данными.

Некоторые недостатки довольно серьезные, что заставляет пользователей искать какие-то пути для их устранения.

Печи Булерьян отличаются тем, что в них устранены практически все недостатки, присущие традиционным твердотопливным агрегатам.

Что лучше в гараж – Буржуйка или Булерьян?

Ответ на этот вопрос очевиден: установка Булерьяна ­– очень выгодный вариант. И в качестве довода достаточно привести несложные экономические расчёты.

Для хорошего прогрева гаража небольшой печью достаточно 0,025 кубометров дров. И этой закладки хватает на 8 часов горения. Даже если я делаю топку каждый день с середины сентября по конец апреля, расход топлива составит всего 5 кв.м. Такой расход топлива просто немыслим для малоэффективной буржуйки.

У больших по размерам моделей топливная закладка будет побольше, но всё равно установка печи Булерьян в гаражах – это всегда выгодное решение.

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

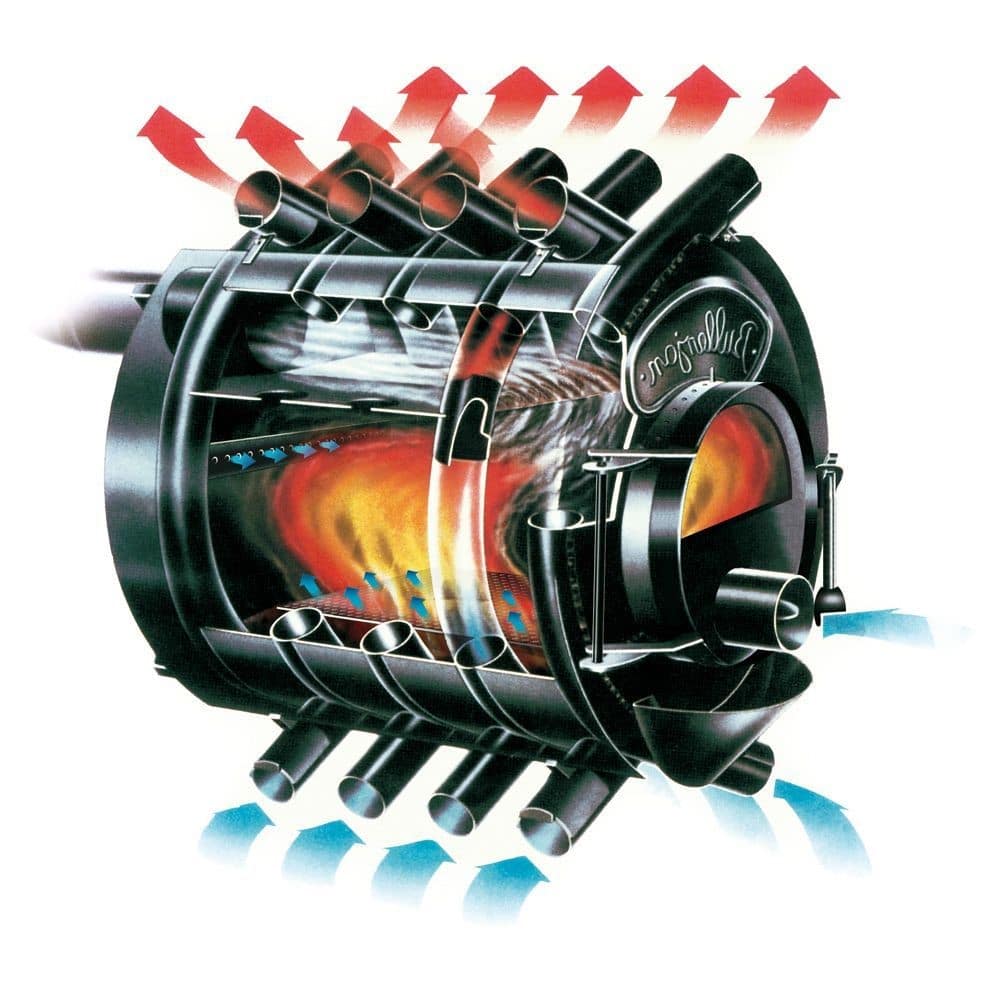

Принцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

Схема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

  • отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
  • металлический лист, имеющий толщину 4 мм;
  • маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
  • отрезок трубы для дымохода диаметром 10−12 см;
  • петли для дверцы;
  • асбестовый шнур;
  • запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
