Обвязка полипропиленовыми трубами инструктаж
Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.
Обвязка из полипропилена выполняется таким образом:
- муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
- сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.
К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.
Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.
Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.
Соединение кранов осуществляется таким образом:
- кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
- специальным ключом гайка плотно закручивается.
Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.
Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:
- набор специальных ключей;
- уплотнители для резьбовых соединений;
- пакля и резьбовая паста;
- нити для резьбы.
Особенности подключения радиаторов
Монтаж отопления отличается некоторыми особенностями:
- Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
- От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
- Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.
При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.
Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами
Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:
Поделитесь полезной статьей:
Установка радиаторов отопления своими руками в квартире
Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.
Этапы проведения монтажа:
Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
Потом монтируют кронштейны
Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов
Стены при этом должны быть чистыми, ровными, заштукатуренными.
Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.
Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.
Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.
Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.
Как разобрать новый чугунный радиатор отопления
Случаи, когда новое сантехническое оборудование выходит из строя, не редки. Причины сбоя, различные. Как правило, это либо заводской брак, либо, не профессиональная сборка элементов, обогревающей конструкции. Бывают и другие причины, которые требуют, снять и разобрать новый чугунный радиатор отопления самостоятельно. Одна из таких, необходимость увеличить или уменьшить, иногда и такое бывает, количество секций батареи.
Новые чугунные радиаторы отопления
Не важно, какая проблема с подвигла на разборку обогревающего сантехприбора, но последовательность ремонтных действий, одинаковая. Сначала, чугунную конструкцию, необходимо отсоединить от коммуникаций и снять, с крюков фиксаторов. Перед тем, как провести подобные мероприятия, нужно обязательно полностью слить жидкость, с отопительной системы жилого строения
Кстати, из батареи отопления, желательно тоже сразу слить воду, малость, приподняв одну из сторон. Так вы, значительно уменьшите вес конструкции и избежите многих побочных казусов. Типа, попадание жидкости на пол, с вытекающими последствиями
Перед тем, как провести подобные мероприятия, нужно обязательно полностью слить жидкость, с отопительной системы жилого строения. Кстати, из батареи отопления, желательно тоже сразу слить воду, малость, приподняв одну из сторон. Так вы, значительно уменьшите вес конструкции и избежите многих побочных казусов. Типа, попадание жидкости на пол, с вытекающими последствиями.
Ремонтные действия, из-за большого веса сантехнического прибора, лучше всего, проводить с помощником. Надо понимать, что во время разборки и сборки чугунного радиатора отопления, не раз придется подымать и кантовать конструкцию. Поэтому, физическая помощь, будет очень кстати. Такой подход, заметно облегчит вам процесс ремонта и сделаем его, менее травмоопасным.
Далее, снятый чугунный радиатор, укладываем плашмя, на предварительно подготовленную площадку, лицевой стороной вверх. Это может быть, деревянный щит или поддон. Затем, при помощи разводного ключа, откручиваем заглушки и футорки. Футорки – полые гайки, с внутренней и наружной резьбой, которые предназначены для присоединения отопительных труб, к обогревающему изделию.
Как отсоединить секцию у чугунной батареи
Радиаторный ключ
Теперь, пришло время узнать, как правильно отсоединить секцию, у чугунной батареи отопления. Для этого, нам понадобится специальный сантехнический инструмент – радиаторный ключ. В магазине, подобный слесарный инвентарь, не встретишь, но можно сделать самому, взять напрокат, в специализированном сервисе или у знакомого слесаря-сантехника. Инструмент специфический и индивидуальный, является самодельным приспособлением. Как правило, встретить двух одинаковых радиаторных ключей, не реально. Единственное их сходство – это, прямоугольный наконечник, 40 на 24 мм. Обычно, такой наконечник, приваривают к арматуре или трубе, диаметром 15-20 мм и длиной 60-80 сантиметров. С другой стороны, делают специальное ушко, чтобы была возможность вставить, для рычага, монтировку или длинный вороток.
Как разместить батареи
В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.
Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность
Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.
По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.
Эффективно будет работать батарея, установленная возле дверей
В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.
Виды обвязки радиаторов
Подключение приборов к трубопроводу может выполняется по одной из схем:
- боковое (верхнее или нижнее);
- нижнее;
- диагональное.
Боковое верхнее и нижнее
В первом случае теплоноситель поступает в верхний коллектор и по вертикальным каналам опускается вниз.
Теплоотдача радиатора неравномерна, наиболее нагретый участок расположен ближе к точке подключения.
Такая же ситуация наблюдается при обвязке в нижней боковой позиции. Первая секция греется лучше, последняя хуже.
Нижнее подключение
Теплоноситель поступает снизу. По закону физики он движется наверх, затем, остывая, спускается. Теплоотдача при такой обвязке лучше, чем при боковой, но потери все-таки существуют. Они составляют 10-20% в зависимости от модели радиатора.
Диагональное подключение
Теплоноситель, поступающий сверху, полностью разогревает радиатор. Все секции одинаково хорошо греются. Теплоотдача при такой обвязке максимальна. Обследование тепловизором подтверждают это, поэтому диагональная схема наиболее эффективна и экономична.
Верхнее
Это нетрадиционный вид подключения, который используется при радиаторах большой высоты. Для такого способа в верхнем коллекторе устанавливается заглушка, благодаря чему теплоноситель движется вниз и разогревает отопительный прибор равномерно.
Если модель стандартная, без конструктивных изменений, то такое подключение не работает. Разогретая жидкость проходит по верхнему коллектору, а нижняя часть остается холодной.
Установка чугунных радиаторов отопления своими руками
- Необходимые инструменты и материалы
- Этапы монтажных работ
Чугунные радиаторы — довольно популярная батарея, с помощью которой осуществляется отопление в многоэтажных домах. Это объясняется тем, что чугунные батареи имеют неоспоримые преимущества перед другими видами отопления. Кроме того, большая часть установленных батарей в домах уже отработала свой срок и сейчас необходимо произвести их замену. Именно поэтому очень актуальной является информация по установке чугунных радиаторов. Установить отопительные системы — дело не совсем простое, но для хозяйственников вполне осуществимое.
Обвязка радиатора в однотрубной системе.
Большую роль играет площадка, на которую будет производиться установка чугунных радиаторов.
Состав поверхности места установки будет отражаться на этапах монтажа отопления. Монтаж приборов может происходить на деревянной стене. В этом случае понадобится для монтажа одна планка и одна подставка на каждый радиатор. Устанавливаться батареи могут и на кирпичную оштукатуренную стену. Здесь понадобятся кронштейн, подоконник и ниша.
Также местом для монтажа может стать стена облегченной конструкции. Тут понадобится цельная опора, на которую будет установлен отопительный прибор. Надо отметить, что целесообразно выбирать место для установки чугунной батареи с условием удобства, а не красоты. Чтобы внести элементы красоты в отопительные приборы, можно прибегнуть к более простым способам декорирования и украшения батарей, например, с помощью решетки из ротанга.

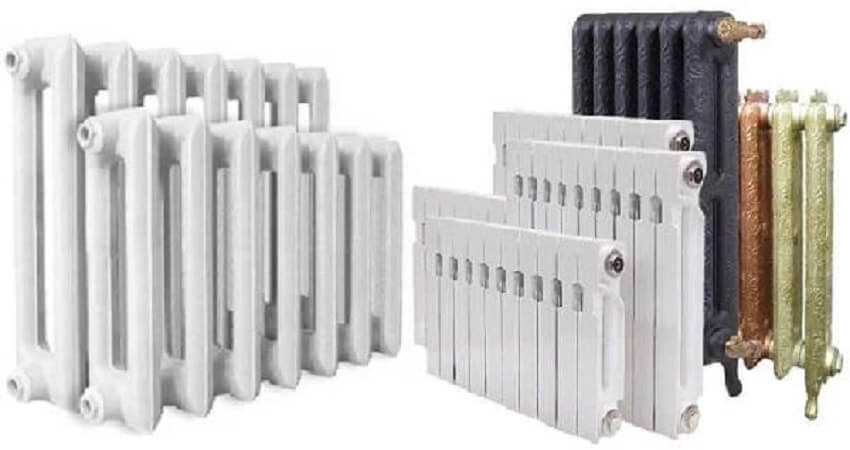

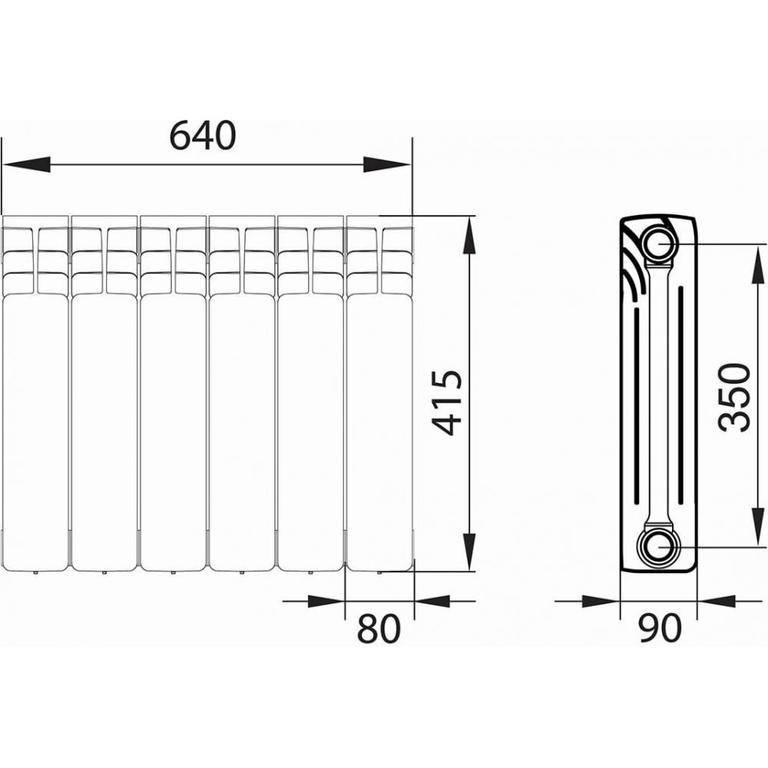

Разнообразие отопительных радиаторов
Наиболее традиционными являются чугунные модели радиаторов отопления, которые знакомы всем. Сегодня эти агрегаты эксплуатируются крайне редко ввиду их большого веса и невозможности установки в системах отопления, функционирующих автоматически. Однако есть у этих приборов и свои достоинства, которые выгодно отличают их от батарей из других материалов.
В первую очередь, конструкция радиатора отопления из чугуна позволяет ему переносить серьезные перепады давления
Кроме того, такие батареи устойчивы к появлению на них коррозионного налета и стойко переносят воздействия находящихся в теплоносителе вредных примесей, что также немаловажно
Устройство радиатора отопления панельного типа является несколько иным. В первую очередь, эти аппараты существенно легче чугунных батарей. К тому же их стенки менее толстые, что снижает показатели их инерционности. Принцип работы радиатора отопления из стали, оборудованного по панельному типу, основан на большей теплоотдаче по сравнению с другими моделями. Кроме того, внешний вид этих устройств является гораздо более современным. Многие потребители по достоинству оценивают алюминиевые отопительные батареи. Эти радиаторы также имеют весьма небольшой вес, их теплоотдача является вполне приемлемой, а дизайн может быть самым разным.
Иногда можно встретить такие отопительные приборы, где алюминий является не единственным материалом, входящим в состав изделия. В недорогих аппаратах дополнением выступает кремний, препятствующим разрыву конструкции в случае серьезных перепадов давления и температуры.
А в тех приборах, которые стоят дороже, может содержаться цинк и титан, поскольку именно эти вещества призваны обеспечить конструкцию повышенной стойкостью к различного рода повреждениям механического характера и защитой от появления коррозии.
Необходимые инструменты и материалы
Ни один строительный или монтажный процесс невозможно осуществить без определенного набора инструментов и устройств. В данном случае необходимо знать, что нужно для установки радиатора отопления. Чаще всего используются один и тот же набор за исключением некоторых случаев.
К примеру, алюминиевые и биметаллические радиаторы устанавливают одинаково, а чугунные батареи – по другой схеме. Они требуют использования более крупных заглушек, а кран Маевского заменяют автоматическим воздухоотводчиком, устанавливая его в самой верхней точке системы. Стальные радиаторы панельного типа имеют металлические дужки и укомплектованы кронштейнами для навешивания.
Число секций биметаллических радиаторов
То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.
При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.
Варианты длины удлинителя потока:
- 2/3 батареи.
- До центра последней секции.
Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.
Воздухоотводчики
Стандартная монтажная комплектация включает в себя ручной воздухоотводчик (кран «Маевского»). Местом его установки выступает свободный верхний коллектор. Наличие стравливателя воздуха обязательно при подключении биметаллического радиатора. Дело в том, что контакт теплоносителя с материалами коллектора провоцирует химические реакции, в результате которых образуются газы.
Благодаря этому небольшому приспособлению появляется возможность удалять воздух и газы, накопившиеся внутри радиатора. Если этим пренебречь, в системе появится избыточное давление, провоцирующее нарушение циркуляции и неравномерность нагрева батарей. Для спуска газов нужно ключом открыть и закрыть кран.
Виды систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Двухтрубная система
Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Подробнее о системах отопления частного дома читайте тут.
Технология установки батарей
Подводя итоги, можно сказать, что батареи отопления в деревянном доме устанавливаются по следующей технологии:
- Разметка и монтаж держателей;
- Установка комплектующих на радиатор;
- Монтаж воздухоотводчика (существуют автоматические и ручные устройства);
- Установка переходников (выполняется в том случае, если есть необходимость соединения труб разных диаметров);
- Установка запорно-регулирующей арматуры;
- Подвешивание радиаторов на кронштейны;
- Подключение радиаторов в соответствии с выбранной схемой и особенностями используемых материалов;
- Тестовый запуск системы или опрессовка (последняя представляет собой повышение давления в системе с целью проверки контура на герметичность).

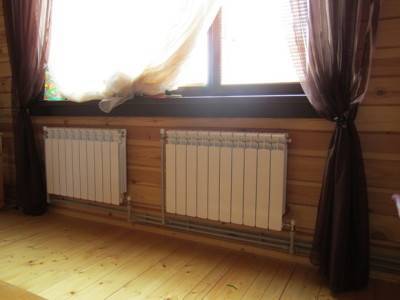

Радиаторы с нижним подключением
Спрятать громоздкие трубы можно, если сделать отопление с нижним подключением. Конечно, привычнее для понимания стандартные системы, когда теплоноситель поступает сверху или сбоку и выходит вниз. Но такая система довольно не эстетична, и ее сложно закрыть экраном или как-то облагородить.
Принцип нижнего подключения
При нижнем подключении основная часть труб получается спрятана под покрытием пола, иногда при этом возникают трудности сезонного осмотра или профилактического ремонта. Но и плюсы тоже присутствуют – это минимум сложных изгибов или сочленений, что уменьшает риск протечек или аварий.
Схема подключения радиаторов отопления с нижним типом несложная – трубы обратки и подачи теплоносителя расположены рядом, в нижнем углу радиатора. Также допускается подключение труб с разных сторон радиатора. Верхние отверстия (если они имеются) закручиваются заглушкой.
Комплект для установки радиатора идентичен стандартному:
Для нижнего подсоединения лучше всего использовать биметаллические радиаторы. они прочные, долговечные, обладают отличной теплоотдачей за счет нагрева, излучения и конвекции. Даже при использовании нижнего подключения теплопотери не составят более 15 процентов. Благодаря подаче горячего теплоносителя снизу, низ батареи нагревается и путем конвекции прогревает верх.
Выбор и монтаж радиаторов
Для нижнего подключения рекомендуют биметаллические радиаторы отопления, их легко собрать, установить и произвести ремонт. Секции радиатора можно убрать, добавить или заменить, если она повреждена.
При покупке лучше отдавать предпочтение отечественным производителям, важно проверить целостность батареи и упаковки. Документация должна быть понятной и написана на русском языке. Перед установкой нужно сделать разметку
она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см
Перед установкой нужно сделать разметку. она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см.
Для более эффективной циркуляции теплоносителя радиаторы отопления устанавливаются с небольшим наклоном. это исключает и скапливание воздуха в системе отопления.
При подключении важно следовать маркировке и не перепутать обратку и подачу. При неправильном подключении радиатор отопления может быть поврежден, а его эффективность снизится более чем на 60 процентов. Различают следующие типы нижнего подключения:
Различают следующие типы нижнего подключения:
- односторонняя подводка – трубы выходят с угла внизу и расположены рядом, теплопотери могут составить около 20 процентов;
- разносторонняя подводка – трубы подсоединены с разных сторон. у такой системы больше преимуществ, так как протяженность подающей и обратной линии меньше, и циркуляция может происходить с разных сторон, теплопотери составляют до 12 процентов;
Также используется подключение «сверху-вниз». но в этом случае все трубы отопления спрятать не получится, так как подача теплоносителя будет осуществляться в верхнем углу, а вывод будет с противоположного нижнего угла. Если радиатор отопления замыкающий, тогда обратка будет выведена с той же стороны, но с нижнего угла. В этом случае теплопотери снижаются до 2 процентов.
Если подсоединение радиаторов отопления планируется выполнять собственноручно, важно соблюдать технику монтажа и безопасности. Теплоноситель при установке или ремонте должен быть слит, батареи холодные. При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков
Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома
При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков. Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома.
