Как соединить радиаторы отопления: инструкции и схемы монтажа

Типы подключения труб и радиаторов

Подключение батарей отопления бывает:

боковое – такое подключение батареи к системе отопления является наиболее распространенным. При таком типе подключения труба с горячим теплоносителем подводится к верхнему патрубку, а труба обрата подключается к нижнему. То есть, обе трубы расположены по одну сторону радиатора. Такое соединение батарей отопления является наиболее продуктивным – при нем наблюдается наименьшая теплопотеря. Однако не стоит использовать подобное присоединение радиаторов отопления, количество секций которых больше 15.
диагональное подсоединение батарей отопления – применяется для достаточно длинных батарей. При таком типе труба с горячим теплоносителем подключается к верхнему патрубку радиатора с одной стороны, а труба оттока остывшего теплоносителя – к нижнему патрубку с другой стороны. Такое подсоединение радиатора отопления позволяет теплоносителю распространяться по всему радиатору максимально равномерно

Важно учесть – если вы выберете диагональное соединение радиаторов отопления между собой, но при этом подача горячей воды осуществляется через нижний патрубок, а отток – через верхний, эффективность работы системы снизится примерно на 10 %.
нижнее соединение радиаторов отопления. Используется лишь в том случае, когда трубы отопления спрятаны под пол

КПД радиаторов, подключенных таким образом примерно на 10% ниже, чем у тех, которые подключены боковым методом.

Варианты подключения радиатора отопления

Установка батарей

Рекомендации производителей отопительных приборов, поясняющие, как правильно установить батарею, содержат следующие последовательные шаги:

  • сначала при наличии старых радиаторов необходимо выполнить их демонтаж. Предварительно из системы отопления сливают воду;
  • затем производят разметку под крепление новых приборов;
  • устанавливают кронштейн и навешивают батарею с регулятором. Чтобы убедиться в надежности крепежа и в том, что он выдержит батарею, на него следует навалиться всем весом одному человеку;

Инструкция по установке батарей отопления на видео:

Необходимые инструменты и материалы для монтажа

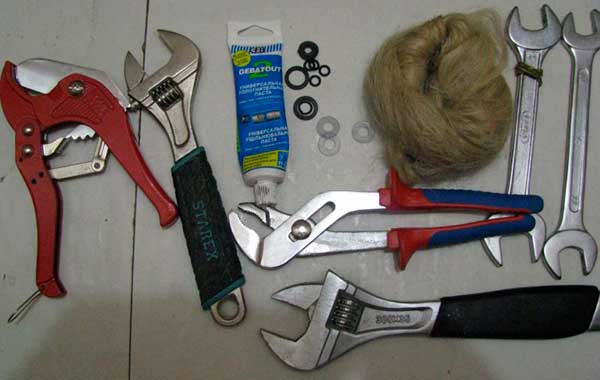

Инструменты и материалы, которые потребуются при монтаже радиаторов Монтаж батарей отопления – процесс не сложный при наличии определенных навыков и набора инструментов. Для установки приборов и подключения их к системе отопления понадобится:

  • Динамометрический ключ. Он позволяет регулировать силу закручивания резьбы на металлических или пластиковых трубах.
  • Строительный уровень. С его помощью устанавливаются кронштейны на стенах.
  • Перфоратор и сверла для сверления отверстий под крепления.
  • Молоток для забивания кронштейнов в стену.
  • Радиаторный вентиль нужен для монтажа запорных кранов отопительных приборов.
  • Фум лента для герметизации резьбовых соединений.
  • Специальные ножницы для разрезания полипропиленовых труб и паяльник для их спаивания с угольниками, муфтами, тройниками и т.д.

Типы подключения труб к батареям

Но вначале рассмотрим, как лучше подсоединить радиатор отопления к трубам подачи и обратки.

Существует три типа обвязки радиатора:

Вы можете наглядно оценить, какой из вариантов наиболее удобен и практичен в вашем случае

  1. Боковая . При таком способе трубопроводы подключаются с одной стороны радиатора:
  • Подающий в верхней точке прибора;
  • Обратный в нижней.

Обратите внимание! Боковое подключение наиболее распространенный и эффективный вид соединения радиаторов и магистральных труб. Однако его эффективность снижается при подключении в сеть приборов с большим количеством секций

  1. Диагональная. Именно этот тип обвязки максимально подходит для подключения очень широких батарей (с большим количеством секций). Этот способ подразумевает подводку:
  • Подающей трубы в верхней точке радиатора, с одной стороны;
  • Обратного трубопровода в нижней точке с другой стороны прибора;

Важно! Диагональное подсоединение обеспечивает равномерность распределения теплоносителя по всему прибору. При перевернутом диагональном подключении (подача снизу, обратка сверху) КПД работы отопительной системы снизится на 10%

  1. Нижняя. Подобный способ присоединения радиаторов к тепломагистрали менее эффективен (на 10% ниже, нежели при боковой обвязке). Поэтому к нему прибегают только для подпольной (скрытой) разводки трубопроводов отопления.

Плюсы и минусы последовательного подключения батарей

Плюсы последовательного подключения:

  • низкая стоимость расходного материала;
  • допускается использование любых видов радиаторов;
  • при необходимости трубопровод ;
  • охват приборами отопления всего периметра комнаты;
  • лёгкий монтаж;
  • небольшое количество расходуемого материала.

Минусы:

  • сложное проектирование процесса;
  • высокий коэффициент потерь тепла: из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
  • при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
  • при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.

Факторы, влияющие на эффективность отопления

Эффективность работы отопительной конструкции зависит от нескольких факторов:

  1. Разводка элементов отопительной системы. От правильности выполнения этой работы зависит степень и равномерность обогрева помещения, а соответственно величина денежных расходов, затрачиваемых на теплоснабжение дома или квартиры.
  2. Выбор отопительного оборудования. Все, что необходимо для создания системы отопления, приобретается на основе профессионально выполненного расчета технических и финансовых показателей. Дело в том, что решение, как правильно соединить радиаторы отопления и выбор соответствующего оборудования способствует достижению максимальной теплоотдачи при минимальном расходе топлива.
  3. Способ монтажа магистральных трубопроводов, нагревательного котла, циркуляционного насоса, соединение батарей отопления, регулирующих и запорных элементов. Неверно выполненная установка любого из звеньев отопительной конструкции может завершиться выходом из строя всей системы.
  4. Наличие специальных знаний и навыков проведения работ, связанных с проектированием и монтажом конструкции теплоснабжения. Выполнять расчеты и определять схему отопления дома, в том числе вариант, как делать подсоединение радиаторов отопления в конкретном случае должны профессионалы в области теплотехники. Несмотря на то, что привлечение специалистов приведет к увеличению расходов на обустройство обогрева, экономить на этом не следует.

Что нужно для эффективной работы батарей

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища

Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

  • размер и тепловая мощность отопительных приборов;
  • место их расположения в комнате;
  • способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

  • все радиаторы в одной комнате располагаются на одном уровне;
  • ребра конвекторов в вертикальном положении;
  • центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
  • длина батареи не менее 75% от длины самого окна;
  • расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Схемы подключения радиаторов

К отопительному контуру радиаторы отопления подключаются по нескольким схемам, к выбору которых нужно подходить очень ответственно. Дело в том, что неправильное подключение приводит к потере почти половины тепла. Неправильное присоединение секций приводит к неравномерному прогреву системы, а нарушение технологии сборки приводит к образованию протечек и порывов

Следовательно, важно не только подобрать подходящую схему, как соединить батареи отопления между собой, но и правильно присоединить секции радиатора. В любом случае работа требует внимания и аккуратности.

Радиаторы к системе отопления  подключаются следующим образом:

  • Последовательно. В этом случае требуется одна труба отопительного контура.
  • Параллельно. В работе задействуются две трубы, друг с другом радиаторы соединяются посредством верхнего и нижнего отвода.
  • Сквозное подключение подразумевает прохождение теплоносителя через систему прибора отопления.

Необходимый инструментарий

Для формирования такого соединения приборов отопления потребуются следующие составляющие:

Трубы: для главной магистрали желательно выбирать трубопровод из стали, оцинковки или металлопластика с соответствующими диаметрами 2,2 см, 2,2 см и 2,6 см. А также допускаются к использованию полипропиленовые трубы, но только не в системе с тремя и более радиаторами. Отходящие от магистрали патрубки изготавливаются из тех же материалов, но имеют меньшие диаметры.

Фото 1. Металлопластиковые трубы разного диаметра в разрезе: видна прослойка из металла между двумя слоями пластика.

  • Радиаторы: выбор необходимого оборудования осуществляется на основании личных предпочтений и советов специалиста. Для подобной схемы самым оптимальным считается 5 батарей, а для большего их количества требуется грамотно рассчитанный проект.
  • Ленты для уплотнения резьбы на батареях.
  • Термостатические клапаны для регулировки нагрева радиаторов.
  • Фитинги для соединения труб между собой.

Непосредственными составляющими являются также расширительный бак и отопительный котёл.

https://youtube.com/watch?v=vv06bTgfx08

Последовательное соединение радиаторов отопления

При таком способе соединение батарей производится с применением одной трубы. Чаще всего, если требуется последовательное соединение радиаторов отопления, то для повышения мощности отопительных приборов и обеспечения достаточной степени обогрева помещения необходимо увеличивать количество секций к концу магистрали.

Способ последовательного подсоединения отличается неравномерным распределением тепловой мощности. В итоге первый из радиаторов нагревается гораздо сильнее последующих, а прибор, стоящий самым последним в схеме, будет едва теплым.

Несмотря на ряд неудобств, данный способ востребован по причине своей простоты, а корректировку нужной степени теплообмена проводят посредством наращивания нескольких секций батарей в разных местах отопительной конструкции. Примеры подсоединения радиаторов отопления на видео:

Когда приходится наращивать секции радиаторов отопления?

Дополнять количество секций нужно только при нарушении температурного режима в помещении. Это происходит из-за снижения теплоотдачи агрегата, например, если допущены ошибки в расчетах. Но часто бывает и так, что в доме прорубаются новые окна, оборудуются дополнительные двери и с течением времени устаревает изоляционная прослойка – в этих случаях также снижается уровень получения тепла и нужно добавлять секции.

Следует знать, что стыковать можно не все биметаллические приборы отопления, в продаже предлагаются два типа изделий:

  1. Секционные. Это приборы, которые допускаются к интеграции в магистралях централизованной подачи тепла, состоят из отдельных секций. Сборка не доставит сложностей, как и наращивание ширины прибора.
  2. Литые. Выпускаются в цельной форме, без возможности наращивания или убавления количества секций. Пригодны для применения в тепловых системах с нестабильным давлением, проверяются под показателями давления в 100 атмосфер. Такие приборы дорого стоят, поэтому нужно тщательно просчитать все параметры мощности с учетом теплопотерь дома – изменить мощность таких радиаторов не получится.

Нюансы соединения радиаторов

Если тепла не хватает, радиаторы соединяют между собой

В отдельных ситуациях для увеличения эффективности прогрева помещений нужно соединить радиаторы отопления между собой. Связка может осуществляться тремя способами:

  • Последовательное соединение – задействуется одна труба. Отопительные приборы прогреваются неравномерно.
  • Параллельное соединение предусматривает использование двух труб. Соединение биметаллических радиаторов между собой осуществляется через верхний и нижний отводы.
  • При соединении насквозь теплоноситель проходит через систему обогревателя, не задерживаясь в батареях.

Процесс сборки радиатора

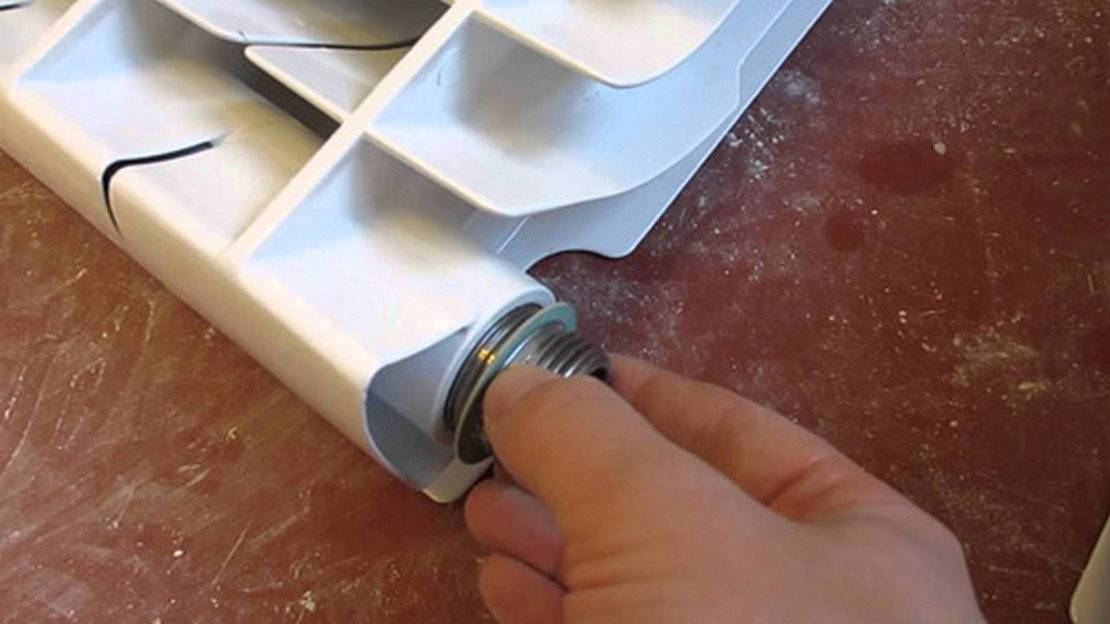

  1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
  2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
  4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой – для левой резьбы. Направление намотки – от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
  5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
  6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
  7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна

Силикон не дает льну разбухать в воде и герметизировать соединение.

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.

Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

Инструменты и комплектующие для работы

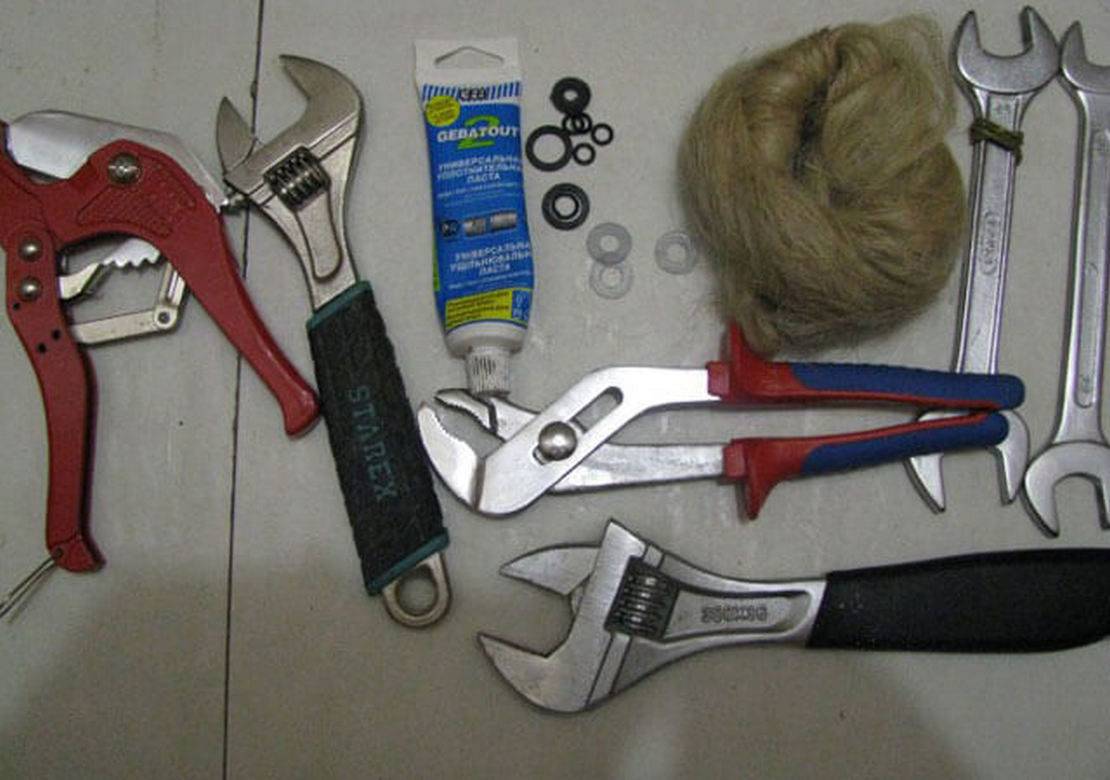

Для сборки радиатора отопления своими руками пригодятся:

  • ключ гаечный или разводной;
  • радиаторный ключ;
  • заглушки с правой и левой резьбой – по 1 шт.;
  • ниппели;
  • прокладки паронитовые;
  • межсекционные прокладки из прочного, гибкого материала;
  • секции батареи;
  • наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

  1. Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком.
Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка.
Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества.
Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки.
Сдвинуть секции, вложив между ними прокладки.

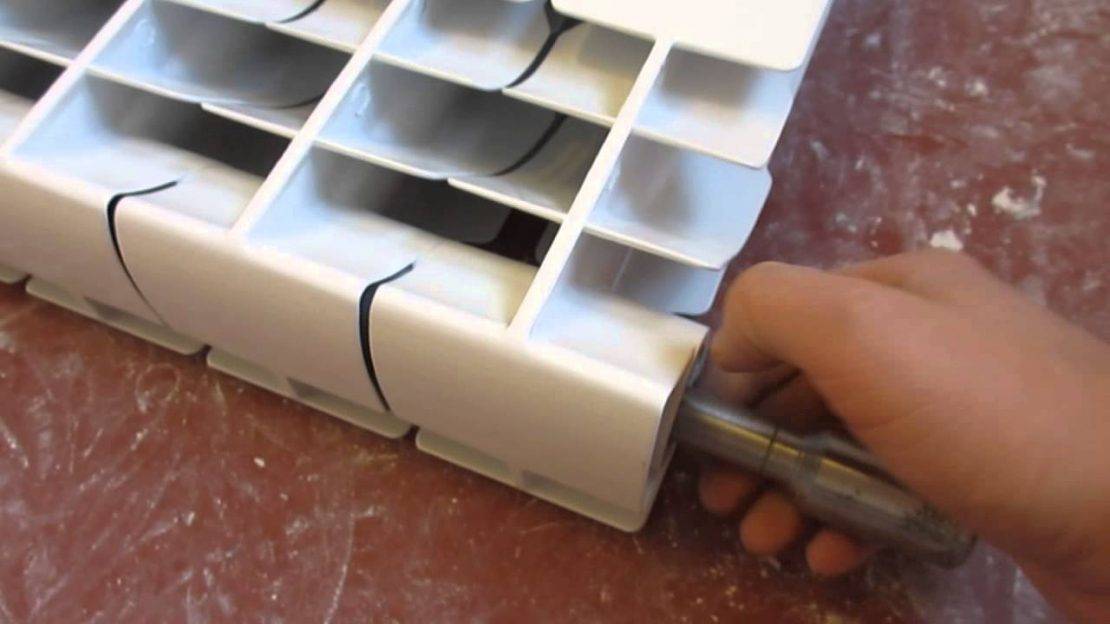

Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

  1. Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

  • кусок трубы сечением в 15 мм;
  • насос автомобильный с манометром;
  • ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Можно ли наращивать батареи в квартире

Соединение секций радиатора отопления вполне возможно в большинстве случаев. Наращивание делают тогда, когда температура воздуха в помещении слишком низкая из-за недостаточной теплоотдачи приборов отопления. Это является результатом неправильного расчета системы обогрева – с учетом площади комнат и с игнорированием высоты потолков, качества утепления, габаритов и количества оконных проемов, прочих факторов.

Важно! Снижение тепловой отдачи прибора связано с некорректной работой котла или образованием отложений на внутренних стенках радиаторов. Поэтому до начала работ нужно понять причину проблем и устранить ее

Секционные радиаторы можно наращивать путем соединения дополнительных элементов между собой

Предварительно перед наращиванием отопления желательно посмотреть наглядное видео, инструкция покажет, как, что и в какой последовательности делать:

Соединение возможно не с любыми биметаллическими приборами, это также нужно учитывать.

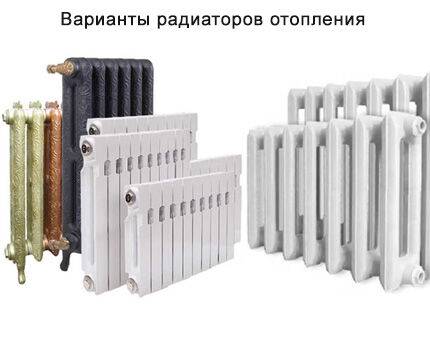

Существуют следующие варианты радиаторов:

  1. Секционные модели – самые популярные, технические параметры позволяют устанавливать их в многоквартирных современных домах с централизованной системой отопления. В состав приборов входит набор отдельных секций, поэтому сборка, наращивание сложностей не представляют.
  2. Литые – оптимальный выбор для установки в системах с нестабильными показателями давления. Недостатки – дороговизна, невозможность уменьшать или увеличивать количество секций.

То есть литые радиаторы отопления не наращивают, соединение секций и применение дополнительных элементов для них невозможно. Понимание, как увеличить размеры батареи отопления секционного типа, позволит создать в каждом помещении оптимальный микроклимат.

Какие краны ставить на радиаторы отопления?

Перед радиаторами отопления ставятся различные конструкции кранов. Они служат для решения нескольких задач:

  • кран Маевского — для удаления воздуха;
  • обычный кран — для регулировки количества циркулирующего теплоносителя;
  • кран можно использовать для полного перекрытия воды при ремонте.

Использование пластиковой трубы позволяет ставить простые поворотные краны. В автономной системе отопления из металлических труб лучше использовать резьбовые вентили, не вызывающие гидроударов при закрытии.

В частных автономных отопительных системах ставят краны на входах в помещение, перед вертикальными участками и с других местах. Их наличие оказывается очень удобным при проведении ремонта отдельных участков сети.

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями

Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать

Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Как добавить секции на алюминиевые радиаторы

Если фактическая тепловая мощность установленного и подключенного прибора оказалась недостаточной, может потребоваться установка дополнительных секций. Рассмотрим, как это можно осуществить.

Как разобрать алюминиевый радиатор отопления

Последовательность действий при разборке устройства:

  • Перекрыть циркуляции теплоносителя, сбросить давление;
  • Отвинтить и снять соединительные муфты у входа и выхода устройства;
  • Снять радиатор с крепежей;
  • Слить рабочее вещество, уложить лицевой поверхностью вверх на плоской поверхности;
  • Извлечь фильтр, промыть его;
  • Разъединить секции, которые чаще всего соединены между собой специальной ниппель-гайкой.
  • Произвести замену деформированных прокладок из металла (силиконовые прокладки требуют замены в обязательном порядке).

Как соединить алюминиевые радиаторы между собой

Чтобы соединить две секции прибора между собой, необходимо выполнить следующие действия:

  • Торцевые отверстия для соединения необходимо освободить от заглушек;
  • В месте, где на ниппель-гайке отсутствует резьба, установить прокладку;
  • Совместить секции так, чтобы ниппель-гайка попала в отверстие;
  • Выполнить затяжку крепежного элемента.

Ниппель-гайки, расположенные сверху и снизу затягивают поочередно на одинаковое число витком. Таким образом удастся избежать повреждения резьбы.

Необходимые инструменты и материалы для монтажа

Инструменты и материалы, которые потребуются при монтаже радиаторов

Монтаж батарей отопления – процесс не сложный при наличии определенных навыков и набора инструментов. Для установки приборов и подключения их к системе отопления понадобится:

  • Динамометрический ключ. Он позволяет регулировать силу закручивания резьбы на металлических или пластиковых трубах.
  • Строительный уровень. С его помощью устанавливаются кронштейны на стенах.
  • Перфоратор и сверла для сверления отверстий под крепления.
  • Молоток для забивания кронштейнов в стену.
  • Радиаторный вентиль нужен для монтажа запорных кранов отопительных приборов.
  • Фум лента для герметизации резьбовых соединений.
  • Специальные ножницы для разрезания полипропиленовых труб и паяльник для их спаивания с угольниками, муфтами, тройниками и т.д.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день важную роль. Большинство жилых объектов, особенно квартиры в многоэтажных домах, в силу проектных факторов не могут быть оборудованы внутрипольным обогревом, требующим значительной толщины межэтажных плит. Поэтому основную работу по обогреву внутренних жилых пространств выполняют настенные радиаторы, часто называемые батареями.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Интенсивность теплопередачи зависит от температуры теплоносителя, теплопроводности материала изготовления радиатора и площади теплоотдачи. Конструкция современных моделей радиаторов имеет ряд технических усовершенствований, позволяющих выполнять их подключение в отопительных контурах практически любой схемы разводки.

Новая конструкция батарей кардинально облегчила эксплуатацию системы отопления и повысила её эффективность — при наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.


Биметаллический радиатор водяного отопления с увеличивающим площадь теплоотдачи оребрением

Благодаря современным моделям батарей отопления стало возможным выбирать оптимальную схему подключения, устанавливать нагревательные приборы максимально рационально и эффективно. Но эффективность работы и долговечность эксплуатации контура водяного отопления зависит от качества выполнения обвязки — условия, необходимого при использовании полипропиленовых труб, несмотря на многочисленные достоинства этого материала.

Полипропиленовые трубы имеют высокий коэффициент теплового расширения, поэтому при монтаже отопительного контура следует оставлять зазоры между торцами участков трубопровода и стеной, чтобы при линейном удлинении от воздействии горячего теплоносителя пролёт трубы не упирался концами в стену и не деформировался. При этом следует учитывать, что, чем длиннее пролёт трубопровода, тем на большую величину он удлинится.

Армирование полипропиленовых труб алюминием или стекловолокном уменьшает линейное расширение, но не решает проблемы полностью, поэтому на участках значительной длины необходимо предусматривать П-образные или, если позволяет место размещения, спиральные компенсаторы.

Схемы подключения радиаторов

К отопительному контуру радиаторы отопления подключаются по нескольким схемам, к выбору которых нужно подходить очень ответственно. Дело в том, что неправильное подключение приводит к потере почти половины тепла. Неправильное присоединение секций приводит к неравномерному прогреву системы, а нарушение технологии сборки приводит к образованию протечек и порывов

Следовательно, важно не только подобрать подходящую схему, как соединить батареи отопления между собой, но и правильно присоединить секции радиатора. В любом случае работа требует внимания и аккуратности

Радиаторы к системе отопления подключаются следующим образом:

  • Последовательно. В этом случае требуется одна труба отопительного контура.
  • Параллельно. В работе задействуются две трубы, друг с другом радиаторы соединяются посредством верхнего и нижнего отвода.
  • Сквозное подключение подразумевает прохождение теплоносителя через систему прибора отопления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
