Установка печки в бане с выносной топкой

Расчеты

Металлическая печь вместе с каменкой, баком для воды и дымоходом имеет определенный вес. Особенно массивны чугунные агрегаты, а также печи, облицованные кирпичом.

Если под печью будет выложен фундамент, а также в случае наличия отражающего кирпичного экрана, нагрузка на балки и доски пола весьма существенна. Перед установкой печи следует узнать ее вес, затем выполнить расчет прочности перекрытий, чтобы пол не проломился под агрегатом ни при каких условиях.

Пример обложенной кирпичом печи

Балки для перекрытия могут быть изготовлены из цельного массива твердых пород лиственных/хвойных деревьев при условии их длины до 5 метров. В случае необходимости использования балок свыше 5 метров длиной, лучше применить клееные, выдерживающие повышенные нагрузки.

Брус 10×15 см, массив

Важно знать точную длину балки. Это значение принимается равным длине пролета, который будет покрывать лага плюс глубина «гнезда» или зарубки, выполняемых для крепления элемента

Длина зарубок обычно составляет от 70 до 150 мм.

Сечение балок выбирается прямоугольное либо квадратное, реже – двутавровый профиль (сочетание массива и ОСБ/фанеры). Лучшее соотношение сечения прямоугольной балки – 1,4 к 1.  Брусы изготавливают шириной от 40 до 200 мм и высотой от 100 до 300 мм. Оцилиндрованное бревно (11-30 см) для обустройства пола в бане применяется редко, несмотря на высокую устойчивость к деформации на изгиб.

Деревянные двутавровые балки

Шаг между балками обычно выбирают в пределах 30-120 мм, руководствуясь шириной плитного утеплителя, расположением опорных стоек каркасной бани либо габаритами листов подшивки чернового пола.

Калькулятор нагрузки

Таблица определения минимального допустимого сечения при шаге в 1 м

О нагрузках и жесткости

Согласно своду строительных норм под номером 2.01.07-85, любые нагрузки подразделяются на:

постоянные (они же длительные) – от межкомнатных перегородок и внешних стен, крыши, давления грунта и т.п.;
переменные, т.е. возникающие от установленной в бане мебели, оборудования (в т.ч. печного) и посетителей, а также снеговые, ветровые нагрузки и некоторые другие.

Жесткость характеризуется отношением величины прогиба к длине бруса (балки). Этот показатель для межэтажных балок 1/350.

Значения разрушающей максимальной нагрузки на балки представлены в таблице.

Таблица расчета разрушающей нагрузки (кгм2) на лаги (балки) перекрытий бревенчатого дома

Видео – Расчеты перекрытий

Точные расчеты максимальной нагрузки на деревянный пол достаточно сложные, их выполняют специалисты при проектировании крупных объектов. Для пола бани, на который будет установлена печь, можно использовать приблизительные значения максимальной нагрузки.

Таким образом, если отопительный прибор вкупе с плитой-основанием и прочими конструктивными элементами будет весить не более 400 кг, то его можно устанавливать на полы с опорными лагами следующих размеров:

если шаг между лагами 60 см, то габариты при длине пролета 2 метра составляют 75×100 мм, 3 м – 75×200 мм, 4 м – 100×200 мм, 5 м – 150×200 мм; 6 м – 150×225 мм;
если шаг между лагами 1 м, то габариты при длине пролета 2 м – 75×150 мм, 3 м – 100×175 мм, 4 м – 175×200 мм, 5 м – 150×225 мм, 6 м – 175×250 мм.

Если ваша печь весит больше, то стоит уменьшить шаг между лагами либо увеличить их сечение. Для печей весом более 700 кг требуется отдельное, не связанное с основным фундаментом основание. Устанавливать на деревянный пол такие конструкции недопустимо. Однако таким весом обладают только кирпичные банные печи с кирпичными же дымоходами.

Поверх лаг рекомендуется крепить доски пола толщиной 50 мм. Причем показатели влажности не должны превышать нормы.

Установка железной

  1. Первым делом, в месте, где будет установлена печь, демонтируется участок пола. Далее обустраивается фундамент по представленной выше инструкции;
  2. После того, как кирпичная кладка полностью подсохнет, можно приступать к устройству печки для бани. Для этого она устанавливается в предназначенное по проекту место;
  3. Через стену проводится специальный переходник в виде сэндвич-трубы. К ней должны быть заранее приварены металлические пластины, которые будут выполнять защитную функцию для стены, находящейся рядом с дымоходом;
  4. К переходнику крепится первая часть дымоходной трубы;
  5. Далее устанавливается вторая часть трубы, которая будет находиться снаружи бани. На нее крепится специальная защитная насадка, а также искрогаситель;
  6. Печь из металла полностью облицовывается огнеупорным кирпичом, для большей безопасности, либо же обшивается специальными металлическими пластинами;
  7. Далее устанавливается бак для воды. Он может привариваться как непосредственно на дымовую трубу, так и на печные стены. Помимо этого, посредством гибких шлангов бак с водой может быть подключен к теплообменнику печи;
  8. На заключительном этапе бак наполняется водой, укладываются камни и производится проверочная топка печи.

Внимание! В процессе первой протопки бани, нужно тщательно следить за поведением печи, силой тяги, а также за местами соединений, дабы нигде не было утечки.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

  • Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
  • Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

сэндвич-трубы

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Пожарная безопасность при монтаже банной печи

Правила противопожарной безопасности при установке железной печи в бане оговаривают требования, связанные с обязательным соблюдением противопожарных разрывов и мероприятий, направленных на предотвращение аварийных ситуаций.

Корпус и дымоходная труба, во время топки сильно разогреваются. Со временем, древесина, испытывающая постоянную термическую нагрузку, окисляется, что становится причиной воспламенения, даже без наличия открытого огня. По этой причине, требования пожарной безопасности при монтаже печи в банном помещении, требуют соблюдения трех важных правил:

  • Предусмотреть безопасные расстояния между корпусом печи и стенами из горючих материалов.

Установить печь на негорючем основании.

Применять огнезащитный материал для снижения термической нагрузки на стены, расположенные вблизи сильно нагревающихся деталей печи.

Существуют общие правила, которые необходимо соблюдать во время монтажа:

  • Рекомендуется, чтобы отделка стен вокруг печи, выполнялась из негорючих материалов. Если такой возможности нет, поверхности из бруса или бревен покрывают теплоизоляцией и обшивают стальным листом.

Обязательны противопожарные мероприятия: обработка несущих конструкций и стропил мастиками, и антипиринами, препятствующими возгоранию деревянных элементов.

ППБ предписывает использовать противопожарный изоляционный материал для внутренних стен с высокой степенью огнестойкости. Допускается применение минеральной ваты. Для увеличения безопасности, в качестве изоляционного материала используют базальтовый утеплитель, выдерживающий температуру плавления 1400°С.

Применять огнезащитный материал для изоляции печи и дымовых труб, обязательное условие для безопасной эксплуатации.

Расстояние от печки до стены бани

В ППБ указаны пожаробезопасные расстояния – разрывы, предотвращающие возможное возгорание. В нормах указано:

  • Между корпусом печи и стеной из горючего материала оставляют разрыв в 110 – 125 см. После теплоизоляции, расстояние сокращают до 50-80 см.

По направлению в сторону от открывающейся дверцы топочной камеры, минимальное расстояние 120 см.

Противопожарные нормы указывают минимальное расстояние до сгораемых предметов от корпуса печки. Все остальные предметы: полки, деревянные перегородки и стены, удаляют не менее чем на 110 см.

Печи с выносным тоннелем в смежное помещение, физически невозможно удалить на достаточное расстояние. Поэтому, перегородку между парной и предбанником делают из негорючего материала: кирпича или ГВЛ плиты.

Как установить печь на деревянный пол в бане

Печь в бане устанавливается от пола, на уровне, как можно близкому к основанию, или на 10-15 см ниже его. Эту норму проще соблюдать, если фундамент и место под установку готовились заранее.

В случае бетонных полов, облицованных керамической плиткой, печь устанавливают без необходимости в дополнительной защите основания. Деревянные полы потребуется защитить от возгорания:

  • Подушка – на деревянные доски наносится ровный слой глиняного раствора. По нему укладывается ряд керамического кирпича. Такая подушка жароустойчива и обеспечивает необходимую защиту дерева. Недостаток решения, подъем печи над уровнем пола на 10-15 см.

Чтобы уменьшить монтажную высоту, используют вермикулитовые плиты, монтируемые к полу и застилаемые сверху оцинкованным железом.

Металлические печи имеют вес до 80 кг. Правила установки металлической банной печи на деревянный пол в бане не указывают на необходимость полноценного фундамента для монтажа. Нормы направлены на защиту деревянных полов от возгорания.

Чем изолировать стены вокруг печи

Теплоизоляция печи от деревянной стены, обязательная норма. Поверхность из горючих материалов защищают несколькими способами:

  • Кирпичная кладка.

Керамическая плитка – можно облицевать стены вокруг печи, зашив их (в случае деревянных стен) предварительно гипсоволокнистой плитой (ГВЛ).

Теплоизоляционный материал – для защиты используют специальные жаростойкие плиты для обшивки стен или базальтовую вату. Материал фиксируют к поверхности с помощью метизов. Поверхность закрывают оцинкованной или нержавеющей сталью.

После установки отопителя и защиты стен, переходят к монтажу дымохода.

ТОП-3 популярных моделей дровяных чугунных печей для бани

ФотоНазваниеРейтингЦена
#1Гефест ПБ-04 МС 98 / 100Подробнее
#2Везувий Легенда Ковка 16 (271) 97 / 100Подробнее
#3НМК Сибирь-18 96 / 100Подробнее

Гефест ПБ-04 МС

“Гефест ПБ-04 МС” Высокий КПД (до 87%), энергоэффективность (активный дожиг пиролизных газов), быстрый прогрев парной объемом до 15 м³. Топка выносная. Толщина элементов до 40 мм.

Печь весит 130 кг. В каменку помещается до 180 кг камней. Размеры изделия 39,4 x 56 x 64,5 см.

Гефест ПБ-04 МС

Банная печь из специального чугунного сплава “Везувий Легенда” подходит для парных объемом от 8 до 18 м³. Толщина стенок 12 мм. Имеет топочный тоннель длиной 250 мм (закладка дров подразумевается из смежного помещения). Дверца чугунная, без стекла. Кожух конвекционно-вентилируемый стальной. КПД печи до 80%. Быстро и мягко прогревает парную, пар от печи мелкодисперсионный, легкий и приятный.

“Везувий Легенда Ковка 16 (271)”

Размеры изделия 70x56x69 см. Вес непосредственно агрегата 98 кг и камней дополнительно до 120-160 кг.

НМК Сибирь-18

“НМК Сибирь-18”

Подходит для эксплуатации в коммерческих банях, саунах. Загрузка дров из смежного помещения.

Габариты печи 72 х 72 х 43 см. Вес печи 104 кг, камней — до 80 кг.

Предлагаем ознакомиться Как красиво покрасить печку кирпичную

НМК Сибирь-18

Выбор бака для воды

Выбор типа и размера фундамента под печь

Желательно закладывать его на стадии проектирования. Ведь если действовать уже при обустроенной парилке, придется снимать пол, заменять нарушенную структуру, затем закреплять новые лаги или усиливать старые. Какие есть варианты фундамента? Если руководствоваться актуальными СНиП, это:

  • Монолитное армированное основание, не объединенное с баней, проложенное ниже линии промерзания грунта.
  • Свайно-плитная основа, также отдельная – она пригодится при застройке на пучинистой почве.
  • Мелкозаглубленный фундамент (до 0,6-0,7 м вниз), идущий в связке с подошвой парилки и смежных помещений. Только усильте его анкеровкой, чтобы предотвратить вертикальные подвижки плит при морозах.

Размеры любого из вариантов зависят от габаритов комнат, так что это всегда индивидуальный показатель. Главное, чтобы от края периметра и до начала стен оставалось расстояние сантиметров в 7-10.

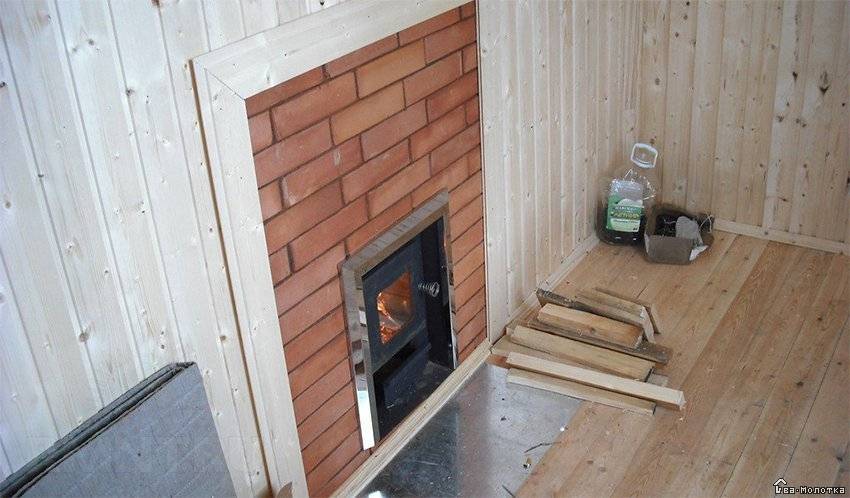

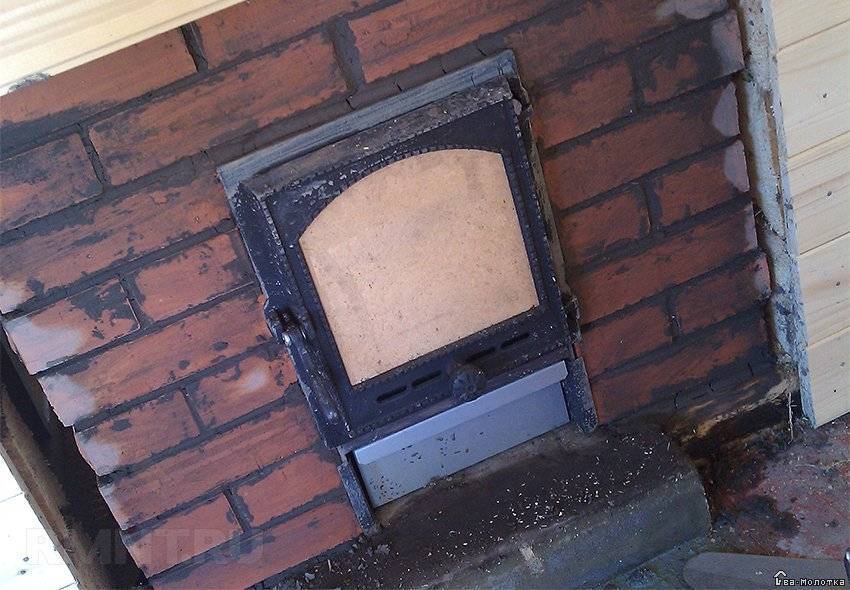

Проход топочной дверцы

Вынесенная топка для банной печи — идеальный вариант. При горении из парилки не крадется кислород и теплый воздух, нет древесной пыли и мусора, больше свободного пространства. Такая установка представляет наибольшую сложность для самостоятельного выполнения.

Существует мнение, что баня строится вокруг печи, по крайне мере настоятельно рекомендуется устраивать перегородку между предбанником и парной только после окончательной установки каменки. Примечательно, что до строительства этой стены уже должен быть выложен теплоотражающий экран на высоту печки.

С отступом в 50 см от стенок горловины топки устанавливаются вертикально два бруса 100х60 см, они плотно примыкают к обкладке печи. Брусья выравниваются в плоскости перегородки и закрепляются посредством стальных уголков к полу и потолку. От этих балок в обе стороны устраивается каркасная стена со слоем утеплителя 100 мм, деревянная вагонка нашивается по горизонтальной обрешетке из 20 мм планок.

Пространство между брусьями закладывается пустотелым глиняным кирпичом, горловину топки нужно аккуратно обложить с обеих сторон. Связующее для кладки — смесь цемента, песка и шамотной глины в соотношении 1:2:5. Смесь глины с песком замачивается на сутки, цемент добавляется непосредственно перед использованием. Учтите, что обе стороны стены будут видны, поэтому кладку рекомендуется выполнять по стальным пруткам 10 мм толщины, а доборы аккуратно подрезать болгаркой.

Виды и вес банных печей

Самые крупногабаритные и массивные печи — кирпичные. Их масса может доходить до нескольких сот килограммов. Отличаются прекрасной теплоемкостью и долговечностью, есть возможность установки большого бака для подогрева воды, обустройства красивого камина в предбаннике. В декоративных целях такие печи отделывают натуральным камнем: змеевиком, мрамором, гранитом, талькохлоритом, плитняком, жаростойкой плиткой и т.д. Впрочем, и без особой отделки аккуратно расшитая кирпичная кладка выглядит презентабельно.

Каменка из кирпича

Под кирпичные печи обустраивается отдельный монолитный армированный фундамент, не связанный с основанием бани. Строить кирпичную печь в уже готовой бане не всегда целесообразно, придется разбирать пол, потолок и крышу, а также, возможно, перегородку между парной и соседним с ней помещением, что связано с существенными финансовыми затратами. Оптимальная альтернатива классической кирпичной печке — толстостенная металлическая с облицовкой.

Один из вариантов фундамента для кирпичной печи — столбчатый

Чугунная банная печь сама по себе весит немало, а если добавить бак с водой, теплообменник, массу камней, облицовки, суммарная нагрузка может стать критической для деревянного перекрытия. Поэтому рекомендуем заранее предусмотреть покупку чугунного агрегата, при необходимости укрепив полы под местом установки печи.

Чугунная банная печь «Сибирь-24»

На заметку! Из чугуна может быть полностью весь отопительный агрегат либо только топка. У некоторых моделей печей стальная каменка. Полностью чугунные изделия весят больше стальных и комбинированных.

Стальные твердотопливные

Стальные твердотопливные банные печи не могут “похвастаться” такой толщиной стенок, как их чугунные аналоги. Если сравнивать чугунные печи и стальные, последние быстрее остывают и склонны к прогоранию, излучение от них не настолько мягкое, но стоят такие агрегаты дешевле, весят меньше, а модельный ряд очень широк.

Стальные твердотопливные банные печи в облицовке

Электрические

Самые компактные печи — электрические. Работают от 220 и 380 В, избавляют владельцев от необходимости заготовки и хранения дров, чистки дымохода и других “грязных работ”. Качественные электрокаменки компактны, не выходят из строя при попадании влаги, оборудованы системой защиты от перегрева, парогенератором и термодатчиками. Печи подбираются под размеры парной (чем больше объем помещения, тем более мощный агрегат стоит приобретать). В среднем оборудование весит 10-28 кг, внутрь может поместиться от 20 до 75 кг камней в зависимости от конструкции и габаритов печи.

Электрическая банная печь

Нужна ли защита и требования к размещению печи

В случае раскачигаривания парилки происходит, нагрев до максимально высоких температур, например, сам отопительный прибор способен нагреваться до 300-400 градусов. При этом он отдает тепло помещению, но основная его часть приходится на близлежащие или даже прилегающие стены. Соответственно, чтобы предотвратить обугливание перегородок и последующее их воспламенение, необходимо их защитить.

Вариант защиты печи с помощью огнеустойчивых плитИсточник pechivrn.ru

В изоляции не нуждаются только те стены, по отношению к которым печка размещается с учетом следующих параметров:

  • печь из кирпичной кладки на одну четверть — 0,32 м;
  • кирпичная с обшивкой металлическим листом — 0,7 м;
  • печь с отсутствием футерованного слоя (внутренняя кладка) — 1 м и больше.

Такое расстояние обеспечить непросто, особенно, если площадь парилки не позволяет. Поэтому на этом этапе приходят к выводу, что изоляция печи в бане — вынужденная мера.

Требования пожарной безопасности

Вполне естественно, что при установке банной печи необходимо добиться определенного уровня пожарной безопасности, чтобы свести вероятность пожара к минимуму и защитить посетителей бани от ожогов. Учитывая все это, была разработана система требований, которые должны соблюдаться, независимо от схемы расположения печи в бане.

Все правила размещения печи, за счет которых выполняется правильное расположение печи в бане с точки зрения пожарной безопасности, выглядят следующим образом:

Одно из самых главных требований – создание правильного основания. Чтобы предотвратить возгорание, обустраивается отдельный фундамент, для которого используется негорючий стройматериал – кирпич, бетон или аналогичный материал.
Учитывая то, что в бане зачастую используются легковоспламеняющиеся материалы (древесина, например), приходится обустраивать дополнительную защиту пола. Как правило, для этих целей используется стальная или асбестовая окантовка вокруг печи, выходящая за пределы ее контуров на 40-50 см.
Банная печь должна находиться не ближе 26 см от любых объектов, находящихся в помещении – стен, балок, перил и прочих. Есть также небольшая оговорка – такой зазор можно оставлять только в том случае, если печь оборудована защитными экранами. В случае их отсутствия расстояние до ближайшего объекта увеличивается до 32 см.
Два предыдущих правила работают только в том случае, если окружающие печь объекты изготовлены из негорючих материалов. Соблюдение норм в такой ситуации будет вполне оправданным. Если же в конструкции помещения имеется много легковоспламеняющихся материалов, то правила придется серьезно ужесточить. В качестве примера можно привести небольшую домашнюю баню, сделанную из дерева или обшитую древесиной. Чтобы максимально обезопасить конструкцию от пожара, необходимо отдалить печь от любых объектов хотя бы на 50 см.
Также есть правило, согласно которому все элементы банной печи, имеющие высокую степень нагрева (стены печи, элементы дымохода и прочие), должны отделяться от всех расположенных в помещении объектов, для чего используются различные негорючие прослойки

Например, печная труба обычно заключается в специальный короб, изготовленный из асбеста или аналогичного по свойствам материала.
Особое внимание при обеспечении безопасности банной печки нужно уделять ее топочной камере. Именно по этой причине к топке предъявляются особые требования, которые нужно соблюдать, чтобы снизить вероятность возгорания в помещении

Согласно рекомендациям, дверцу топки стоит размещать напротив двери в помещение, а дистанция до ближайшего объекта должна превышать 1,5 м.

Критерии выбора отопительного устройства

Установка банной печи начинается после ее приобретения. При выборе устройства для обогрева помещений для проведения теплолечения рекомендуется учитывать ряд отличительных характеристик изделий. К ним относятся:

  • отапливаемая площадь и планировка бани;
  • место размещения топки: внутри парилки, смежной комнаты, с выносом на улицу;
  • габаритные размеры, конфигурация, вес устройства для создания комфортный микроклимат в банных помещениях, предназначенных для проведения качественного теплолечения;
  • мощность печи, которая должна соответствовать объему парной;
  • соответствие цены изделия, качественных, эксплуатационных характеристик;
  • расход топливных ресурсов, обуславливающих получение тепловой энергии в бане и скорость прогревания помещений;
  • компания-производитель банной печи.

Учет таких критериев позволит стать владельцем наилучшего варианта банной печи, который будет соответствовать Вашим пожеланиям, предпочтениям и финансовым возможностям

В наши дни среди широкого ассортимента изделий железные банные печи чаще всего привлекают внимание потребителей

Сегодня мы рассмотрим правила установки именно таких моделей внутри строения

Хочется также обратить Ваше внимание на многофункциональные агрегаты со специальным нагревателем бака для воды. Он называется теплообменником

Установка теплообменника происходит в производственных условиях. Покупка многофункциональных банных печей, по моему мнению, считается правильным, рациональным и экономически выгодным решением.

Что делать, если промежуток за печью минимальный

Бывают случаи, что стена и печь находятся очень близко друг другу. Тогда речи о толстых защитных экранах быть не может. В этой ситуации можно использовать следующие технологии:

  • упрочнение перегородки с помощью подвески металлических экранов;
  • размещение плит из керамического материала;
  • замещение всех имеющихся промежутков с помощью минеральной ваты;
  • обмотка дымохода с помощью уличного отражателя (материал представляет собой жароустойчивую фольгу).

Видео описание

Защитный экран в парилке бани или теплозащита вагонки от нагрева печкой.

Какой вариант изоляции лучше выбрать

Среди перечисленных вариантов защитных конструкций нет лучших. Каждый выбирает вариант в зависимости от размера своего кошелька. Неплохо было бы остановиться на отделке поверхности изразцами, после предварительной теплоизоляции. Но в большинстве случаев пользователи отдают предпочтение металлическим экранам.

Обязательное выполнение изоляции дымохода в банеИсточник uokoshka.ru

При обустройстве бани в частном доме последний вариант считается самым быстрым и экономным. При соблюдении технологии во время выполнения защитной кладки, даже самый бюджетный способ окажется действенным.

Полезные советы

Выполнение изоляционных работ в бане для обеспечения высшей степени безопасности от воспламенения, рекомендуется учитывать следующие советы:

  • обязательное выполнение изоляции пола, так как на него тоже воздействуют высокие температуры;
  • выбор должен падать только на качественные материалы для изоляции (слишком дешевые лучше игнорировать);
  • в идеале выполнять теплоизоляцию двухслойной, чтобы наверняка обезопасить помещение.

Такие простые манипуляции помогут свести к нулю возможность воспламенения.

Заключение

Определившись с вариантами, какими может быть изоляция печи от деревянной стены в бане, рекомендуется выбирать тот, который бы выполнял не только защиту от воспламенения, но еще и сохранял максимальное количество тепла в помещении.

Где устанавливается печь в бане

Расположение печи в бане будет оптимальным, если удастся одновременно обогреть:

  • парилку;
  • предбанник;
  • места отдыха.

Ставить сразу несколько просто не рационально. Во-первых, это потребует больших денежных вложений, Во-вторых, будет очень неудобно одновременно обслуживать несколько конструкций.

На расположение бани влияет несколько важных факторов:

  • планировка;
  • вид печки;
  • габариты.

Установка металлической печи в бане будет идеальным, если смонтировать в парилке каменку, а топочную часть вынести в комнату отдыха. Такое расположение позволит обогревать сразу оба помещения бани. Топочный процесс будет происходить за территорией парилки. Следовательно, в ней никогда не будет мусора, а топить можно даже когда в парилке находятся люди. Это никак не повлияет на их отдых.

Аналогичным способом располагают печь из кирпича. Но необходимо учитывать один важный фактор. Такая конструкция занимает много места, поэтому ее расположение выбирается во время проектирования строительства бани.

Чтобы установить ее нужно обязательно создать надежное основание. Заливка фундамента обычно происходит совместно с устройством общего фундамента.

А как правильно установить печь в бане, если в ней имеется 3 комнаты? Тут все зависит от планировки, в идеале, если ваша планировка позволяет, то нужно сделать так, чтобы она могла обогревать сразу все помещения и поддерживать нужную температуру.

Печки небольшого размера, особенно это касается электрических конструкций, в большинстве случаев монтируют прямо в парном отделении. Чтобы обогревать другие помещения, пользуются другими источниками тепла. Это может быть «теплый пол», отапливаемый электричеством или подключенный к водяной системе отопления всего помещения.

Считается самым подходящим вариантом «теплый водяной пол», если сауна расположена прямо в доме или в пристройке рядом. Но только если сам дом обогревается системы водяного отопления и остались мощности котла достаточно для подключения к нему дополнительного контура.

После выбора места, переходим к этапам, чтобы установка банной печи в парной производилась по всем правилам. Для этого ниже приводится пошаговая инструкция.

Пункт 8. Личная безопасность

Грамотная установка печи в баню – это безопасность тех, кто в ней находится. Так, например, все «горячие» печи обладают большим минусом – это большая поверхность, которая способна нагреваться до 500?С. И случайно поскользнувшийся или внезапно почувствовавший себя плохо человек может упасть на такую печь и получить серьезный ожог. Вот почему крайне желателен конвертерный или кирпичный экран перед такой печью, но в любом случае перед ней пол не может быть скользким.

И, наконец, установка печи для бани должна быть обязательно оценена на глаз хотя бы знакомым печником – опытный глаз здесь будет как раз кстати.

Как подготовить стены к установке печи

Для гарантированной защиты стен необходимо заняться сооружением кирпичного экрана. Чаще всего его монтируют из 2-ух стен. Но для 100% уверенности, он может быть и П-образным, плюс к этому – кирпичом выкладывают еще и основание. Так что безопасность – прежде всего!

Польза от такого сооружения – двоякая. Во-первых, он – отличная преграда между раскаленной печью и горючими стенами. А во-вторых, такой экран – аккумулятор тепла, использующегося для поддержки постоянного температурного режима в парилке.

Для возведения защитного экрана пользуются фаготным, клинкерным или полнотелым красным кирпичом. Хотя вариант №1 – шамотный, аналогов которому пока что нет.

Для кладки в полкирпича используют песчано-глиняный раствор с добавлением цемента (приблизительно 5-6 % от общей массы ингредиентов). Такой толщины преграды в 12 см вполне достаточно для отражения избытка жара от печной конструкции.

В процессе кладки следует придерживаться правил:

  • стенка должна находиться от преграды на расстоянии 8-15 см.
  • расстояние от поверхности печки к экрану – такое же;
  • высота кирпичного экрана должна быть больше высоты железной печи на 20-25 см (минимум). Оптимальный вариант – 90-100 см;
  • во время сооружения экрана нельзя забывать о продухах в нижней его части, с целью обеспечения свободного движения воздуха.

Установка на пол

Конструируя устройство на пол необходимо знать его вес, исходя из которого, выполнить расчет прочности перекрытий. Соответствие веса конструкции и жесткости установочной площади предотвратит пролом пола. Существуют специальные онлайн-сервисы позволяющие произвести такой расчет. Потребуются лишь точная информация о сечении и размере балок и лаг.

Используя приблизительные значения нагрузки, рассмотрим варианты выполнения напольного перекрытия, на которое в последующем будет установлен отопительный прибор.

Печь с плитой-основанием и всеми конструктивными элементами весом не более 700 кг можно установить на деревянный пол с опорными лагами. Более массивные конструкции требуют дополнительно сооружения фундамента — основания для установки.

Соблюдаются следующие размеры при строительстве деревянного основания.

Шаг между лагами 1 метр

Длина пролетаГабариты лаг
2 метра 75×150 мм
3 метра 100×175 мм
4 метра 175×200 мм
5 метров 150×225 мм
6 метров 175×250 мм

Сверху лаг набивается половая доска толщиной 50 мм. Все деревянные части конструкции пола в идеале обрабатываются огнебиозащитной пропиткой.

Изготовление котла для бани

Железный котел имеет достаточно простую конструкцию. Подготовительные работы заключаются в изучении чертежей котлов, а также в покупке всего необходимого оборудования.


Стальная труба для изготовления котла Помимо того, потребуются такие инструменты:

  • сварочный аппарат (электрический);
  • болгарка;
  • круги по металлу.


Чертеж котлаПосле подготовки всего необходимого можно приступать к работе.

Шаг 1. Корпус котла будет состоять из трубы, в которой нужно сформировать три опоры, расположенные параллельно земле, на трех разных уровнях. Для этого потребуются три куска арматуры ø1,4 см длиной по 3 см каждый.

Уровень №1 необходим для установки печи.

Уровень №3 должен располагаться в 20 см от верхнего края конструкции.

Шаг 2. В качестве дна используется круг соответствующего диаметра, вырезанный из листовой стали толщиной в 5 мм.


Печь изнутри

Конструкция печи Конструкция печи Конструкция печи Шаг 4. Крышка печи послужит еще и опорой для камней, поэтому ее вырезают из той же 5-миллиметровой стали. В центре крышки проделывается отверстие для дымоходной трубы.

Шаг 5. В нижней части трубы проделывается отверстие для короба, его закрывают печной дверкой.

Шаг 6. Сооружается сам короб, внутри него оборудуется перегородка для раздела топочной и зольной камер. Уровень этой перегородки должен совпадать с уровнем колосниковой, а сам колосник – находиться внутри котла.


С правой стороны круглая дверца для укладки камней

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
