Основные способы установки нагревательных матов для теплого пола

Как рассчитать мощность и количество кабеля для обогрева помещения

Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.

Расчет мощности нагревательного шнура (нагревательный кабель из углерода)

Watch this video on YouTube

Расчёт мощности

Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.

Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.

Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.

Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.

Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.

Определение длины контура

Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.

Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.

Как регулировать температуру

В этой системе теплого пола регулировка температурного диапазона осуществляется при помощи терморегуляторов (термостатов) и температурных датчиков. Они необходимы для:

1. Поддержания необходимого значения температуры;2. Регулирования текущей температуры;3. Экономичной работы системы.

Обычно регуляторы температуры имеют диапазон регулировки от 10 до 50 ⁰С, при этом точность регулировки составляет +1⁰С.

Один регулятор температуры способен регулировать несколько нагревательных матов, которые подключаются по параллельной схеме. При подключении наибольший ток коммутации не должен быть более 16 Ампер, а это равно 3,6 кВт мощности. Когда общая мощность подключенных элементов более 3600 Вт, то необходимо обустраивать шкафы управления. В них монтируется следующее оборудование:

• Вводной автомат;
• УЗО – устройство защитного отключения. Необходимо для электробезопасности;
• Силовое реле;
• Автоматические выключатели по линиям.

При монтаже всей этой системе нужно знать, что все силовые кабели, материалы и элементы должны быть выполнены в соответствии с требованиями Правил устройства электроустановок.

Укладка напольного покрытия на тёплый пол

Порядок укладки напольного покрытия напрямую зависит от его вида. Предлагаем познакомиться с основными разновидностями и правилами выполнения работ. Это позволит избежать типовых ошибок, допускаемых начинающими мастерами.

ФОТО: stroy-podskazka.ruКаждое покрытие предъявляет свои требования к монтажу

Керамическая плитка

Керамическая плитка получила широкое распространение. С её помощью оформляется пол в ванной комнате, на кухне, в коридоре и на балконе. Равномерный прогрев поверхности позволит создать комфортные условия для всех проживающих доме.

ФОТО: legkovmeste.ruПлитка может быть тёплой

Предлагаем посмотреть следующее видео, чтобы разобраться с порядком укладки керамической плитки на тёплый пол:

Watch this video on YouTube

Статья по теме:

Линолеум

Учитывая, что в процессе эксплуатации линолеум будет постоянно подвергаться нагреву, стоит внимательно подойти к выбору подходящего варианта. Для этого, следует внимательно изучить рекомендации производителя отделочного материала.

Линолеум укладывают на стяжку, которая предварительно очищается от мусора, грязи и различных выступов. Его внешняя конфигурация должна соответствовать контурам комнаты. Для предотвращения смещения линолеума в процессе эксплуатации, его фиксируют плинтусом. Если предстоит укладка нескольких листов, их соединяют между собой с помощью скотча либо клея.

ФОТО: teplopolov.ruНаличие всех слоёв обязательно

Статья по теме:

Ламинат

Укладка ламината выполняется на подложку, толщина которой зависит от состояния основания. При монтаже на тонкую стяжку можно использовать подложку толщиной 3 мм. Порядок соединения панелей зависит от выбранной модели ламината. Обязательно оставляют зазор между стеной и формируемым декоративным покрытием.

ФОТО: liquidsystems.ruВ некоторых случаях можно обойтись без подложки

Статья по теме:

Watch this video on YouTube

Watch this video on YouTube

Инфракрасная плёнка

Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.

Устройство

Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.

Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.

 Плёнки инфракрасного типа выпускаются двух видов:

• сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
• полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.

Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.

Способ монтажа плёночной системы «сухой», без заливки стяжки.

Принцип работы

Инфракрасная отопительная пленка – Инфракрасные обогреватели

Watch this video on YouTube

При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.

Плюсы и минусы

Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.

Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.

К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.

Рулонный фольгированный утеплитель

Утеплитель в рулонах производится из пенофола толщиной от 2 до 10 мм. С одной стороны материал покрывается алюминиевой фольгой или полимерной пленкой, функция которых заключается в направлении теплового потока и распространении тепла по всей площади пола.

Этот вид теплоизоляционного материала можно отнести к матам весьма условно, поскольку он имеет невысокие теплоизоляционные свойства. Это обуславливает довольно ограниченную сферу его применения. Его используют только тогда, когда водяной пол применяется в качестве дополнительной обогревательной системы и основной пол уже имеет какую-то степень утепления.

Рулонный материал не целесообразно укладывать на первых этажах зданий и в помещениях, снизу которых находятся не отапливаемые площади, поскольку эффективность утепления в этом случае будет приближаться к нулевым показателям.

Определенную сложность представляет монтаж трубопровода на этот теплоизоляционный материал.

Требуется использовать дополнительные крепежные элементы: скобы, хомуты, армирующую сетку и т. д. При укладке покрытия полотна располагают встык друг с другом, для обеспечения лучшей герметизации швы проклеивают специальным фольгированным скотчем.

Однако, несмотря на весьма скромные характеристики, утеплитель в рулонах при определенных обстоятельствах является единственно возможным вариантом утепления, например, при небольшой высоте помещения, когда на счету каждый сантиметр площади.

Материалы и инструменты

Для реализации монтажных работ необходимо сгруппировать набор материалов и инструментов.

Список материалов для установки напольного обогрева «под ключ»:

• потребуется маты для теплого пола купить;
• терморегулятор, термодатчик;
• емкость для раствора;
• мел;
• песок, цемент;
• пластификатор;
• фиброволокно;
• плиточный клей;
• материал для декоративного покрытия;
• грунтовка;
• изоляционная лента;
• демпферная лента.

Список инструментов:

• дрель-перфоратор с насадками – это позволит выработать отверстия под розетку для терморегулятора и штробы;
• насадка для замешивания раствора;
• отвертка шлицевая;
• линейка;
• уровень;
• набор шпателей;
• строительный пылесос;
• резак;
• отвертка — индикатор.

Топ брендов

Брендовые изделия отличаются высоким качеством и надежностью. Если требуется на теплый пол маты купить, следует рассчитывать на более высокую стоимость.

Доверие заслужили указанные производители:

• Ensto;
• Деви (Devi) системы теплый пол, маты;
• Thermomat;
• Electrolux;
• плиты-маты Энергофлур для теплых полов.

Сравнение лучших марок матов электрического теплого пола сделано в статье.

В стандартный комплект теплого пола (размеры матов не имеют значения) входят сам нагревательный мат, монтажная трубка, концевая заглушка и набор документов. Терморегулятор у большинства производителей приобретается отдельно.

Укладка электрического теплого пола на стяжку

Это самый распространенный способ укладки нагревательных матов электрического теплого пола. Он эффективен при последующей укладке плитки. Вместо классической стяжки применяется плиточный клей, толщина которого получается меньше толщины стяжки.

Для крепления мата на поверхности применяют двухсторонний скотч. Когда требуется изменить конфигурацию мата, на нем производится надрез. По нему можно провести разворот на 90/180 градусов. Необходим контроль целостности кабеля. Напольный обогрев может устраиваться на старом кафельном слое.

Основные этапы монтажа электрического теплого пола под плитку рассмотрены ниже:

• мастер должен подготовить место постановки температурного датчика и терморегулятора. Термостат должен размещаться на высоте от 30 до 90 см от поверхности пола. При выборе места необходимо учесть, чтобы обеспечивалось удобство эксплуатации и устройство не мешало расстановке мебели. В местах с высоким уровнем влажности прибор выносится за пределы помещения;
• реализуется разметка и отмечается зона установки термостата. Проводится разметка места монтажа силового кабеля и температурного датчика. От стены до датчика должно находиться не менее 50 см. При установке кабеля требуется проверить, чтобы сечение провода силовой линии соответствовало силе тока нагревательного мата;
• посредством перфоратора или электродрели вырабатывается отверстие для монтажа терморегулятора. Мастер должен соблюдать технику безопасности, защиту перчатками и очками;
• промышленным пылесосом собирается пыль;
• при помощи штробореза или углошлифовальной машины реализуется штроба размером 2*2 см. Она необходима для монтажа кабеля питания мата и монтажной гофротрубки с температурным датчиком;
• проводится монтаж датчика и регулятора. Датчик помещается в гофротрубку. Конец провода с датчиком должен размещаться на самом краю, внутри гофры. Перед установкой гофра плотно закрывается заглушкой, что предотвратит проникновение цементного раствора или плиточного клея;
• в предварительно подготовленную штробу укладывается гофра. Для фиксации принято использовать дюбель-хомуты или специальные пластиковые клипсы. Радиус изгиба изделия у стены не должен быть меньше 50 мм;
• проверяется корректность электрических соединений. Шпателем штроба с гофрой заполняется плиточным клеем;
• поверхность пола проходит подготовку: удаление мусора, очищение щеткой. Пол покрывают грунтовкой для лучшей адгезии в плиточным клеем;
• на основание встык настилается подложка. Отражающая сторона должна быть обращена вверх. Все швы проклеиваются металлическим скотчем;
• перед монтажом нагревательного мата выполняется разметка с соблюдением всех отступов;
• на размеченной площади проводится укладка матов теплого пола под плитку;
• если при укладке теплого пола, матам под плитку требуется придать определенную форму, сетчатое основание разрезается на фрагменты, без повреждения нагревательного кабеля;
• при монтаже теплого пола, маты, сформированные на фрагменты, не должны накладываться друг на друга, кабель не должен пересекаться;
• датчик при укладке матов теплого пола размещается посередине между витками кабеля;
• после монтажа поверхность проверяется на отсутствие механических повреждений;
• проводится проверка корректной работы теплого пола измеряется сопротивление мата. Полученные значения сверяются с данными инструкции;
• штроба заполняется раствором, проводится подключение электрического теплого пола к терморегулятору в соответствии с указаниями инструкции.

Если нагревательные маты будут использоваться в качестве основного обогрева, их мощности будет недостаточно, — потребуется устройство дополнительного теплоизоляционного слоя

Далее требуется проверить работоспособность мата, в систему на 1 мин подается напряжение. Если напольный обогрев смонтирован корректно, на терморегуляторе включается индикатор зеленого цвета, мат начинает нагреваться. После проверки питание отключается.

Укладка напольного покрытия

После того, как мастер убедился в работоспособности системы, приступают к заливке раствора для фиксации плитки. В помещении должен соблюдаться стабильный микроклимат, недопустимо наличие сквозняков.

Клей наносится небольшими участками, плитка слегка вдавливается в раствор. Толщина рабочего слоя должна составлять 8-10 мм. Состав должен покрывать нагревательный мат полностью, соприкасаясь со всей поверхностью декоративного покрытия, без образования воздушных полостей. Когда клей полностью просох, можно приступать к эксплуатации напольного обогрева.

Какой утеплитель выбрать?

Как уже говорилось выше, для тёплого водяного пола необходима изоляция, так как без неё он не будет эффективно функционировать. Кроме того, при наличии теплоизоляции, система экономичнее

Важно не только знать, как правильно утеплить тёплый пол, но и как выбрать подходящий теплоотражающий материал

При покупке теплоизоляции нужно смотреть не только на характеристики, теплосберегающие свойства материала и его параметры, но и на срок службы. Так как ряд продукции с хорошими показателями, обладает часто небольшим эксплуатационным сроком.

Поэтому, возникнет необходимость в его замене, прежде чем потребуется профилактика самой системы

Особенно, это важно в помещениях с напольным покрытием в виде плитки, ведь производить её демонтаж сложно. В связи с этим, специалисты советуют приобретать изделие с гарантийным сроком 10 — 15 лет

Среди свойств, на которые рекомендовано обращать внимание:

• уровень теплопроводности;
• устойчивость к механическим нагрузкам и динамическим воздействиям;
• показатель плотности;
• гидро- и паронепроницаемость.

Для комнат имеющих высокие потолки, лучше выбрать прочные, жёсткие виды, имеющие полимерную основу. Если утеплять помещение с деревянными полами — отличный вариант минеральная вата, ведь она пожаробезопасна.

Характеристики матов

Познакомившись с разновидностями теплоизоляционных материалов, с модификациями матов, используемых при монтаже теплых водяных полов, можно подвести некоторые итоги. В заключении приведем некоторые технологические характеристики и параметры материалов, благодаря которым вы сумеете сделать правильный выбор.

Для справки:

• пенополистирол, который используется в матах, должен иметь плотность не менее 40 кг на м3, что создает всей конструкции необходимый запас прочности и жесткости;
• коэффициент теплопроводности для всех матов варьируется в диапазоне 0,037 – 0,052 Вт/м х К (метры х на Кельвин);
• ряд материалов, особенно это относится к профильным монтажным матам, обладают хорошей звукоизоляцией. Показатель шумопоглащения для матов толщиной в 20 мм достигает отметки в 23 Дб;
• гидроизоляция в матах, кроме ламинированных изделий, обеспечивается специальными замками, установленными на торцах каждой плиты. С помощью этих замков можно добиться цельной обширной по площади поверхности. Щели в данном случае практически отсутствуют;
• отечественной и зарубежной промышленностью выпускаются материалы следующих размеров:

100х100 см; 80 х 60 см; на изделиях с бобышками и фигурными выступами допускается монтаж петли водяного контура с шагом от 50 мм и больше.

Керамогранит

Керамогранит используют для укладки в помещениях с интенсивной нагрузкой (в коридоре или на кухне), либо на поверхностях со значительными температурными колебаниями (облицовка камина). По сравнению с керамической плиткой у него есть ряд особенностей: 1. Повышенная прочность — достигается за счет обжига при крайне высокой температуре и давлении, в результате чего, все компоненты входящие в состав керамогранита спаиваются друг с другом. Поверхность становится устойчивой к истиранию, появлению сколов и царапин; 2. Низкий коэффициент водоплоглощения обеспечивается плотной структурой элементов; 3. Высокая устойчивость к температурным перепадам и химическим воздействиям; 4. Равномерный прогрев пола.

Кроме того, производят антискользящий керамогранит и ректифицированный (края обработаны таким образом, что при выкладывании образуется практически монолитная поверхность)

При выборе керамогранита в качестве декоративного покрытия уделяют внимание дополнительной прослойке между ним и нагревательными элементами, которая зависит от типа теплого пола

Совет!

При монтаже элементов клей наносят равномерно при помощи зубчатого шпателя, чтобы предотвратить образование воздушных пузырей и не допустить перегрева системы. Так же теплый пол не монтируют под мебелью.

Керамогранит Antique Wood фабрики Grasaro хороший вариант для укладки на теплый пол

Саморегулирующий кабель

Саморегулирующий кабель – это двужильный провод, в котором жилы замкнуты в цепь. В последние годы на рынке появились новые виды обогревающего кабеля – саморегулирующие кабели экранированные. Они сами устанавливают степень прогрева жилы в зависимости от температуры в доме.

В работу греющего кабеля заложены параметры, равномерно поддерживающие необходимую температуру на каждом участке и не допускающие перегрев. Если над проводом находится мебель или ковер, то температура в этом месте будет ниже, чем на открытом пространстве. У дверей и окон — увеличится.

Специалисты отмечают ряд преимуществ у данной системы нагрева полов:

• Простой монтаж;
• Равномерный прогрев полов;
• Долгий и безопасный срок эксплуатации;
• Надежность и устойчивость в работе.

Разновидности матов, применяемых для водяных теплых полов

Выпускается несколько типов матов, различающихся материалом изготовления, способом крепления труб, предназначением для конкретных видов помещений.

Фольгированные маты

Фольгированные маты -изготавливаются из вспененных полимеров (чаще всего – полиэтилена, пенофола), и по одну сторону имеют слой фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя.

Самые простые, тонкие фольгированные маты из вспененного полиэтилена

Вариант – не самый удачный, и возможный лишь в том случае, если основание пола уже имеет достаточный уровень термоизоляции, а сам теплый пол рассматривается лишь в качестве дополнения к имеющейся системе отопления. Абсолютно не применим данный вид матов в квартирах первых этажей, под которыми расположены подвалы или цокольные помещения. Неэффективны они и при частном одноэтажном строительстве.

Еще один существенный минус – для выкладки труб поверх таких покрытий потребуются специальные дополнительные конструкции – металлическая сетка, «гребенки» и т.п.

Фиксация труб на металлическую сетку

Тонкие маты из экструдированного полистирола

Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна  высокая плотность ППС – около 40 кг/м³. Сам по себе материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб простилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий, поэтому их придется наносить самостоятельно. Зато крепление труб по месту осуществляется очень просто – с помощью специальных скоб.

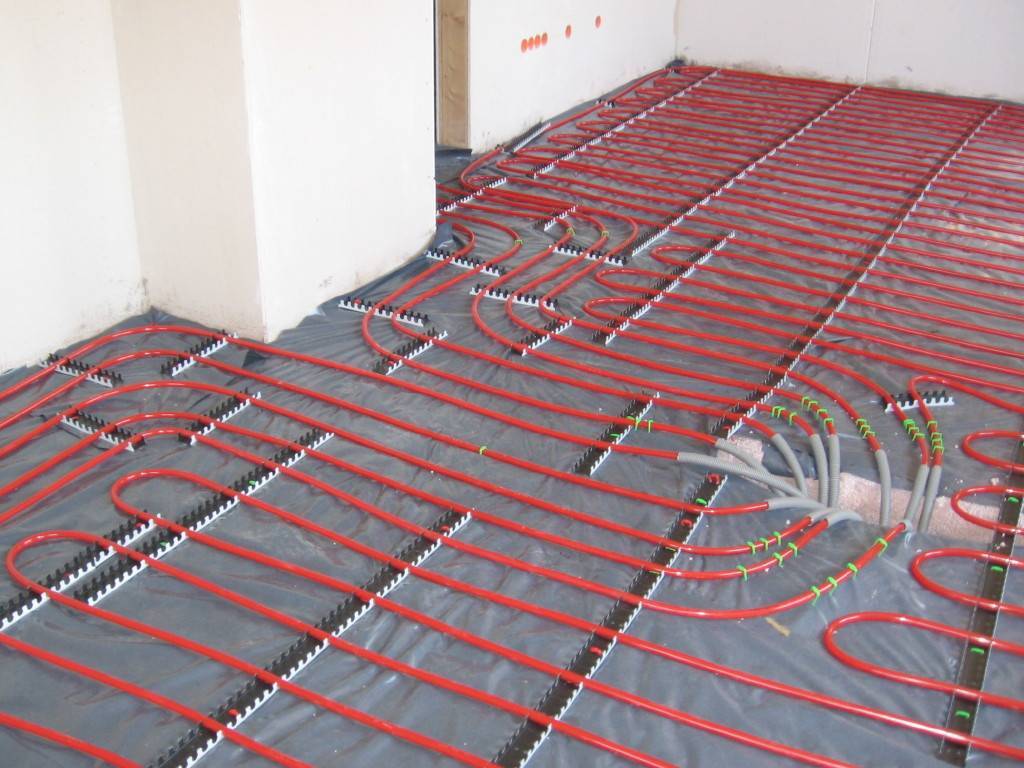

Скоба для фиксации трубы

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником  обогрева в комнате.

Маты из ЭППС с покрытием

Более совершенными являются ЭППС маты из материала повышенной прочности, которые, помимо фольгированного слоя, имеют еще и пленочное покрытие с нанесенной на нее разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с заранее вычерченной схемой.

Маты из ЭППС с покрытием

Чрезвычайно удобны подобные маты и в укладке на пол. Они раскатываются из рулонов подобно тракторной гусенице, превращаясь в плотную монолитную поверхность безо всяких щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление к таким матам также осуществляется с помощью скоб или «гребенок».

Укладка их проста и удобна

Пенополистирольные профильные маты

Безусловно, самыми удобными для теплого водяного пола являются пенополистирольные профильные маты. Их изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На верхней поверхности такого материала имеются фигурные выступы различной формы (прямоугольные, цилиндрические, треугольные и т.п.) высотой от 20 до 25 мм (так называемые, бобышки).

Ламинированный мат с уложенной трубой

В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая при этом отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

Профильный мат без ламинирования

В продаже встречаются пенополистирольные маты с бобышками без ламинирующего пленочного покрытия, но лучше остановить свой выбор на  матах с покрытием — они немного дороже, но их надёжность существенно выше, так как они одновременно выполняют и роль гидроизоляционного слоя.

У таких матов – множество достоинств:

• Плотность используемого при их изготовлении пенополистирола – 40 кг/м³, что позволяет им с легкостью выдерживать все механические нагрузки.
• Теплопроводность материала крайне невысока, от 0,035 до 0,055 Вт/м² × ºС – они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
• И сами физические характеристики ЭППС, и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
• Как уже говорилось, пленочный слой обладает хорошими гидроизоляционными качествами. Помимо этого, специальная система торцевых центрирующих замков матов позволяет собрать их в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.

Обычно маты выпускаются стандартными размерами 1.0 × 1.0или же 0.8 × 0,6 м, с толщиной (без бобышек) от 5 до 50 мм. Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Советы и секреты

Комплекс работ должен быть доверен квалифицированному специалисту. Неопытный мастер может получить ряд травм от инструмента и поражение электрическим током.

Профессионалы рекомендуют учитывать следующее:

• для корректировки конфигурации мата и оптимальной раскладки разрешается резать сетчатую основу. Получившиеся секции разворачиваются в требуемом направлении (разворот на 90, 180 градусов). Но, целостность нагревательного кабеля нарушать недопустимо;
• необходимо учитывать, что при устройстве простого нагревательного кабеля часто требуется покупка специальных монтажных матов, таких как мат Формат для укладки теплого пола;
• существуют карбоновые маты теплого пола, — они являются основой инфракрасного напольного отопления;
• применение в качестве подложки пробки и листовых материалов на основе древесины (под такие покрытия, как ковролин, линолеум, ламинат) запрещено. Для приклеивания линолеума нельзя использовать битум;

Кабель на стене. Гипс в системе теплого пола.

Нагревательный кабель можно заводить на стены. Это хорошая идея – делать обогреваемые откосы или полотенцесушитель в ванной комнате под плитку на стене.

Нагревательный кабель на стене.

Идея хорошая, но исполнение может быть ошибочным.

На стене может оказаться гипсовая штукатурка, покрытая слоем шпаклевки, что приведет к отслоению. И вряд ли, исполнители станут покрывать кабель на гипсовой штукатурке плиточным клеем (еще, нужно решить каким). Скорее всего, гипс накроют гипсом и получат перегрев:

Точно также, могут установить маяки на гипсовых лепёхах, по уложенному кабелю на стене и полу. Штукатур или плиточник не имеют опыта ошибок электромонтажника, которому приходится ремонтировать нагревательную систему. Они не догадываются о возможных повреждениях.

Аналогичная ошибка – располагать рядом систему теплого пола и силовых кабелей в гофре:

Дальше, более подробно источники, на основе которых сделано обобщение. Для удобства, можно открыть страницу в отдельном окне:

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.
