Особенности устройства электрического и водяного теплого пола в бане

Методы изготовления

Существуют два метода изготовления такого покрытия в банном помещении. При реализации первого — мы используем газовый котел малой мощности, который монтируем специально для теплого пола. Либо ведем магистраль, утепленную минеральной ватой и фольгированным покрытием, от основного котла в доме, если таковой имеется.

Покрытие с подогревом от котла, является не очень эффективным, так как на его монтаж и дальнейшую работу необходимы существенные затраты. Поэтому, сегодня мы рассмотрим работу такого пола от печки. А отличается данный метод от монтажа с котлом, лишь подключением рабочего коллектора. При работе с котлом, мы подключаем коллектор непосредственно к прямой и обратке, а в деле с печкой — к теплообменнику.

А теперь давайте рассмотрим, как работает система от печки. Она основана на работе змеевика, встроенного в печь, по которому циркулирует вода и нагревается теплом сжигаемого топлива. Сам змеевик может быть встроен как в печь, то есть непосредственно в топку, так и в коллектор уходящих газов печи. Самым эффективным конечно является первый вариант.

Но, при таком расположении имеет место перегрев теплоносителя. Вода в системе может не успеть отдать свое тепло бетонной плите, в которую она вмонтирована, разогреть ее до 90 градусов, а затем и вовсе закипеть, последствием чего будет образование пара, давления и разрыв контура. Избежать таких неприятных последствий можно, установив буферную емкость.

Буфер монтируется в тракт теплоносителя сразу после змеевика. Он принимает на себя постоянно изменяющийся температурный коэффициент и гасит излишек тепла, производимый змеевиком. Далее, все как обычно: коллектор, приборы регулирования температуры и насос. Схема, конечно, может быть изготовлена и без насоса, но для этого печь должна располагаться ниже уровня пола, тогда из-за разницы плотности жидкости будет возникать её движение и естественная циркуляция. Такой способ можно использовать при диаметре циркуляционной трубы более 25 мм, иначе будет создаваться повышенное сопротивление, и система просто не сможет работать.

Варианты устройства

В первую очередь следует обратить внимание на то, что речь идет об обустройстве помещения с повышенным уровнем влажности. Поэтому следует особое внимание уделить гидроизоляционному материалу. При этом не лишним будет обработать все деревянные элементы, такие как паркет, лаги и черновой пол, антисептическими пропитками

Основных конструкций всего две: теплый пол электрический (кабельный) и инфракрасный (пленочный)

При этом не лишним будет обработать все деревянные элементы, такие как паркет, лаги и черновой пол, антисептическими пропитками. Основных конструкций всего две: теплый пол электрический (кабельный) и инфракрасный (пленочный).

Пленочный

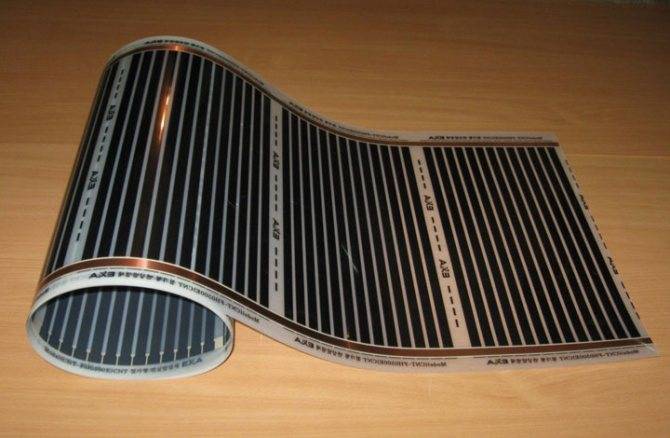

Инфракрасный пол представляет собой термопленку, которая продается в рулонах. Состоит из гибких полос, изготовленных из карбона, толщина которых не превышает 0,3 мм. Каждая полоса находится в собственной полимерной оболочке, которая выполняет защитную роль.

Преимущества использования:

Высокий уровень прочности, что позволяет производить укладку под клинкер и керамогранит.
Имеющееся электромагнитное излучение минимально и не способно нанести вред здоровью человека.
Подключение всех элементов производится параллельным способом. При этом если вышел из строя один элемент, остальные не теряют своей работоспособности.
Для установки можно исключить необходимость монтажа стяжки, но для большей уверенности ее все же лучше использовать.

К недостаткам можно отнести сравнительно низкий показатель гидростойкости по сравнению с кабельными конструкциями. Рекомендуется использовать в помещениях с оптимальным уровнем влажности, таких как комнаты отдыха и предбанники.

Кабельный

В бане электрический пол должен иметь мощность в 250 Ватт на один квадратный метр площади. Возможно использование как двухжильного, так и одножильного кабеля. Предпочтительнее использование двухжильного, так как его проще монтировать. При этом излучение слегка увеличится, что устраивает далеко не каждого. Наиболее удобным является использование матов, которые представляют собой плиты теплоизолятора, в структуре которого уже имеется кабель. Монтировать подобный теплый пол в баню можно и самостоятельно, не привлекая третьих лиц.

Недостатки устройства:

если происходит повреждение одного из нагревательных элементов, то из строя выйдет вся конструкция;
уровень потребления электрической энергии, по сравнению с пленочными конструкциями, значительно выше;
понадобится монтаж стяжки, что осложняет весь процесс монтажа.

К преимуществам относят возможность использования любого типа напольных покрытий, самостоятельная регулировка и выставление температурного режима, и надежность устройства.

Процесс установки водного и электрического теплого пола своими руками: пошаговые этапы работы

Подробные инструкции, которые представлены опытными мастерами, помогут быстро справиться с поставленной задачей. Они существенно облегчат труды, так как раскроют все секреты монтажа.

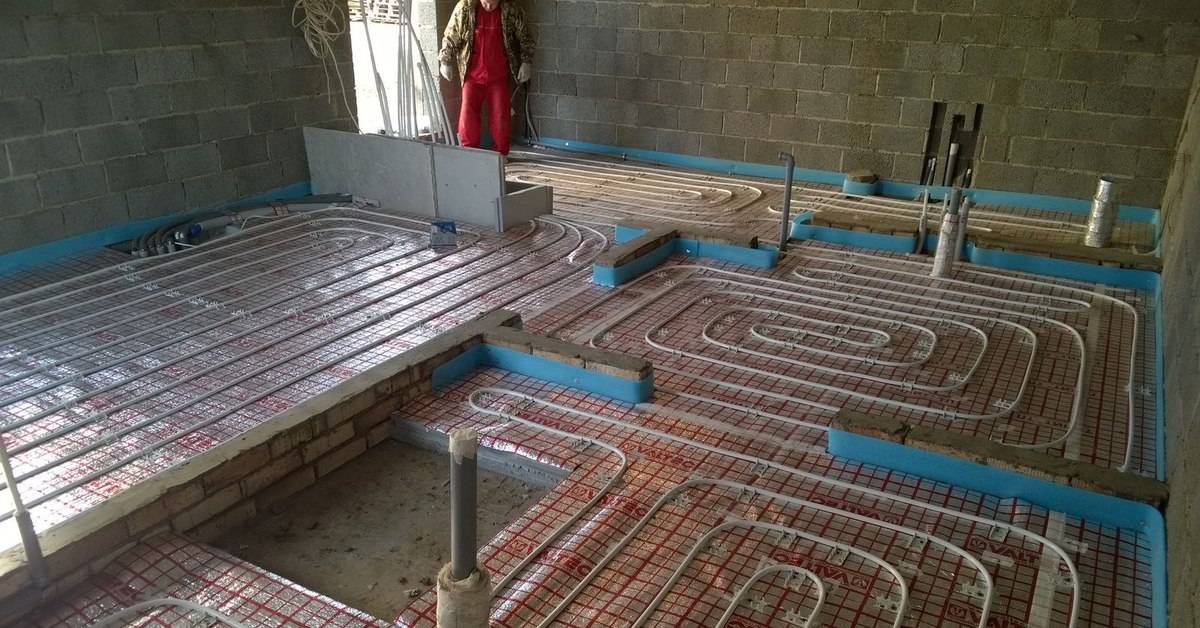

Инструкция по установке водного теплого пола в бане

Теплый пол в бане можно укладывать двумя способами:

бетонным (система обогрева устанавливается в бетонную стяжку);
настильным (в этом случае необходимо использовать основу из пенополистирола или дерева).

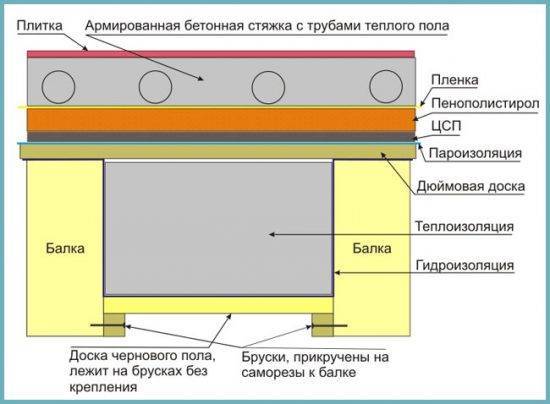

Схема обустройства теплого пола в бане

Инструкция по установке водного пола бетонным способом:

Тщательно очищают пол в нужном помещении (в котором будет устанавливаться система обогрева) от мусора, пыли и грязи.
При помощи специальных строительных материалов заделывают дыры и трещины, выравнивают пол.
Демпферной лентой обклеивают низ комнаты (по всему периметру).
Аккуратно укладывают пенополистирол, а сверху – специальную пленку, которая имеет фольгированное основание (это необходимо для создания теплоизоляции в помещении).
Сверху теплоизоляции размещают армирующую сетку, поверху нее производят укладку металлопластиковых труб.
В подготовленном месте монтируется специальный шкаф для размещения коллектора. Устанавливается оборудование, подключается все элементы системы, включая трубки (на этом этапе можно воспользоваться помощью специалистов или же инструкцией для правильного подключения системы).
Когда все трубки подсоединены, делают стяжку (ее толщина – 5-6 мм).
Выполняют отделку пола напольным покрытием (но только после полного высыхания стяжки).

Технология установки электрического пленочного теплого пола

Электрический теплый пол намного легче монтируется, весь процесс работы занимает не так много времени (в отличие от установки водного). Для работы потребуется запастись:

специальным пленочным обогревателем (его можно найти в строительном магазине);
отображающим утеплителем;
проводами;
медными зажимами;
изолентой;
скотчем (малярным);
сеткой из стекловолокна;
специальными устройствами – сенсором температуры (он помогает определить температуру в помещении) и ее регулятором.

Обустройство электрического теплого пола

Пошаговая инструкция для мастеров:

Демонтируют старое напольное покрытие.
Пол очищают от мусора и грязи, заделывают дыры и неровности.
Поверхность покрывают теплоотражающим материалом, сверху расстилают пленку.
Устанавливают температурный датчик (под его размещение подготавливают ямку, чтобы поверхность пола была ровной).
При помощи малярного скотча крепят пленку к теплоотражающему материалу.
Фиксируют терморегулирующее устройство (его располагают недалеко от розетки).
Крепят зажимы к пленке, присоединяют провода. Все соединения между зажимами, проводами и пленкой, необходимо изолировать лентой.
Проверяют работоспособность.

Важно! После завершения установки электрической системы обогрева приступают к покрытию пола отделочным материалом.

При покупке материалов необходимо останавливать свой выбор на качественной продукции от проверенных производителей, которые еще и дают гарантию на свой товар!

Теплый пол – обязательный элемент современной бани. Он создаст комфортные условия для гостей, что обязательно оценится по достоинству. Смонтируйте один из видов системы отопления своими руками, и его преимущества сможете оценить уже при первом использовании.

Варианты устройства пола

Внимание! Основная особенность банного помещения – высокая влажность. При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном. При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном

Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный)

При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном. Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный). Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный)

Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный).

Кабельный

Рекомендуемая мощность кабельных полов для бань – 250 ватт на метр квадратный. Кабели используются одножильные и двухжильные.

Предпочтительный вариант – двухжильный, его проще устанавливать: не требуется подсоединять оба конца, на втором конце монтируют торцевую муфту-заглушку. Но электромагнитное излучение у двухжильного провода выше.

Удобный вариант пола кабельного типа – маты. Мат – это плита теплоизолятора, в которой уже проложен кабель. Монтаж получается быстрее и проще.

Минусы кабельных полов:

сложный монтаж, необходимо устройство стяжки;
энергопотребление выше, чем у пленочных полов;
при повреждении кабеля в одной точке выходит из строя вся конструкция.

Плюсы: высокая надежность системы, возможность регулировки температурного режима, приемлемость для любых видов покрытий.

Инфракрасный

Пленочный пол – это скатанная в рулон термопленка, состоящая из гибких карбоновых полосок толщиной 0,3 миллиметра. Полоски запаяны в защитную полимерную оболочку.

Достоинства пленки:

можно использовать без стяжки (хотя для механической надежности и лучшей герметичности стяжку лучше сделать);
параллельное подключение элементов: если один вышел из строя, на общую работоспособность это не повлияет;
электромагнитное излучение отсутствует, а инфракрасное считается безвредным;
высокая прочность: можно класть под керамогранит и клинкер.

Минус: гидростойкость ниже, чем у кабельных полов. Лучше использовать для относительно сухих помещений – предбанника, комнаты отдыха.

Кроме самого кабеля (или рулона с пленкой) в комплектацию пола входят термостат и температурный датчик. Датчик монтируют в пол под стяжку или покрытие, термостат располагают неподалеку на стене.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

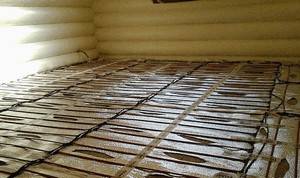

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

основа – листы OSB, поверх которых прибиты лаги;
гидроизоляционно-ветрозащитная мембрана;
утеплитель между лагами;
второй слой OSB;
пенополистирольные маты;
пароизоляционная мембрана;
армированная стяжка;
сетка и кабель;
чистовая стяжка;
плитка.

Покрытие

Для напольных покрытий в банях традиционно используются древесные материалы. Но у древесины низкая теплопроводность, теплый пол с таким покрытием малоэффективен.

К тому же напольная доска имеет свойство рассыхаться от повышенных температур. Можно приобрести для пола влагостойкий ламинат, существуют специальные модели для теплых полов.

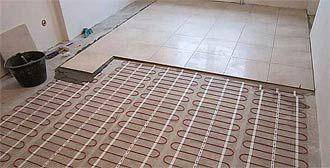

Но оптимальный вариант – электрический теплый пол в бане под плитку. У плиточных покрытий высокая термостойкость, они влагостойкие, хорошо проводят тепло.

Для укладки следует выбирать напольную плитку, ее износостойкость выше

И обращать внимание на остальные характеристики

Утепление и гидрозащита

Домашняя баня зачастую рассматривается как легкая постройка и фундамент под нее редко закладывают ниже глубины промерзания, ограничиваясь МЗЛФ с подземной частью всего 40–50 см или столбчатым фундаментом на манер ТИСЭ. Из-за этого грунт под полом всегда будет сырым и холодным, что не совсем хорошо скажется на долговечности.

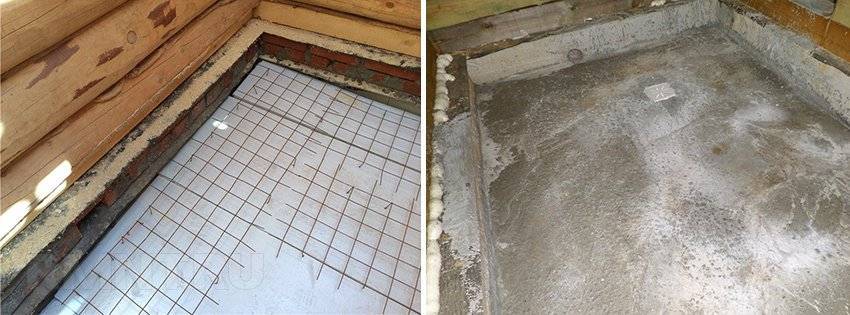

Подготовка под заливку бетонного пола выполняется как и в общем случае для малозаглубленных фундаментов. Сперва грунт вскрывается на глубину залегания основы, бетон отмывается и покрывается обмазочной гидроизоляцией. Далее следует устройство гидрозамка — утрамбованного слоя глины в 25–30 см. Непосредственно под стяжку насыпается демпферная подушка. С целью дополнительного утепления ее все чаще выполняют керамзитом или вспученным перлитом слоем около 20 см.

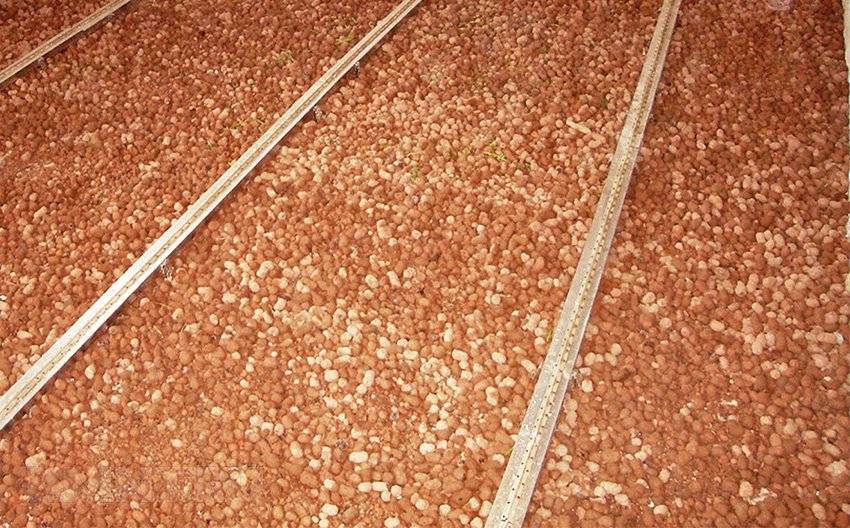

Если в полу предусмотрена система подогрева, поверх насыпного утеплителя укладывают плиты ЭППС или ППУ с герметизацией стыков. Следом идет устройство подготовительной и основной бетонной стяжки общей толщиной слоя в 7–10 см и одной линией сетчатого армирования.

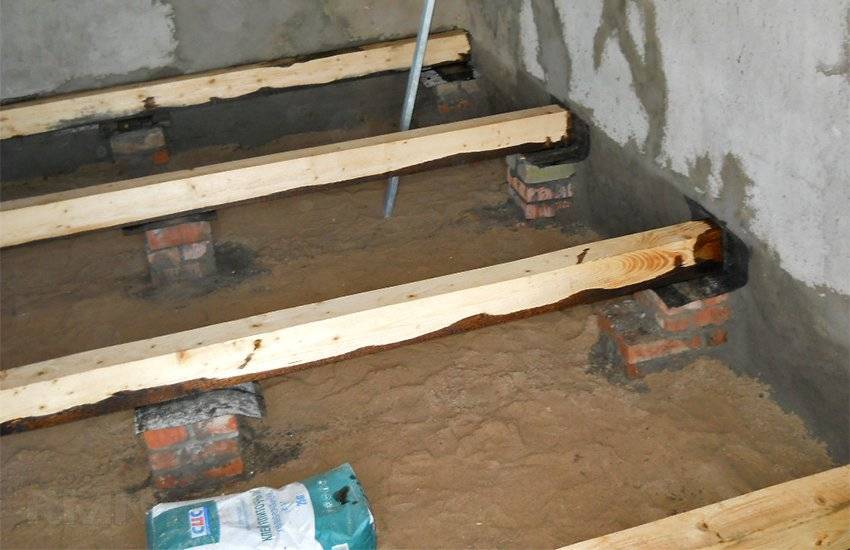

Перед укладкой лаг на тумбы древесина обязательно подвергается пропитке антисептиком, однако состав не должен быть токсичным, потому отработку и креозот лучше не использовать. Тумбы также покрываются сверху 2–3 слоями рулонной или обмазочной изоляции.

Пленочные нагреватели

Эти теплые полы тоже работают от электрической энергии, но в них нет нагревательного кабеля. Вместо него используется пленка с полупроводниковым покрытием.

Физически, принцип работы не отличается от мощного инфракрасного светодиода, только вместо кристалла используется полупроводники на пленке. При подаче тока пленка начинает излучать инфракрасное излучение на одну сторону. Другая ее сторона остается холодной.

Информация. Пленочные полы дороги, но у них хороший КПД. Бани компактнее, чем жилые помещения, поэтому дорогие материалы там использовать проще.

Пленочные нагреватели популярны в саунах. Там они используются в открытом виде. Вы можете приобрести рулон нагревательной пленки и часть ее использовать для строительства теплого пола, а часть установить в открытых нагревателях.

Покрытия для теплого пола в бане

После обустройства теплого пола в бани, не надо забывать о большой важности правильного обустройства верхнего покрытия. От этого будет зависеть не только внешний вид бани, но и санитарное состояние помещения

В качестве покрытия пола в бани можно использовать:

традиционную керамическую плитку, которая обладает отличной теплопроводностью, совсем не боится резких перепадов температур, легко отмывается и имеет довольно большой срок полезной службы;
паркетное покрытие для предбанника, если обработать его защитными средствами;
ламинат для укладки на облегченных полах;
линолеум с противоскользящим покрытием как наиболее бюджетный вариант.

После того как уложили кабель и подключили к нему терморегулятор пол бетонируют. Далее на него накладывают напольное покрытие (линолеум, плитку и прочее). Если помещение нерегулярно отапливается, лучше всего использовать плитку из стекла или керамогранит. Линолеум обладает намного меньшей теплоотдачей и не является таким энергоемким, как плитка.

Кроме того, нужно знать, что некоторые виды линолеума при нагревании очень токсичны. Покрытие из дерева — один из самых плохих теплопроводников, а при частом и длительном намокании и высыхании древесина сильно деформируется и трескается. Такой вариант покрытия недопустим для утепленного пола.

Если баня отапливается постоянно, лучшим видом покрытия для ее пола будет керамоплитка или кафель. Эти отделочные материалы имеют наибольшую теплопроводность, что значительно сэкономит денежные затраты на электроэнергию. Включать пол нужно лишь после того, как он полностью затвердеет. Для бетона срок должен быть не меньше 10 дней.

Таким образом, любой вид теплых полов в баньке имеет свои преимущества и недостатки. Зная все это, вы сделаете осознанный выбор. Устройство теплых бетонных полов в бане, у которых теплоносителем является вода, позволяет экономить на оплате за электричество. Электрические же теплые полы — очень легкие в установке и эксплуатации, но очень сильно зависят от энергоснабжения и также намного увеличивают затраты за электроэнергию.

Инфракрасный пол: в чем преимущества и как его укладывать

Часто желание установить полы с подогревом в сауне возникают, когда она уже готова. Разумеется, что разрушать напольное покрытие, терять в высоте помещения и проводить дополнительные коммуникации вроде трубопровода – не всегда рационально. Немаловажным является и финансовый вопрос.

Инфракрасный пол

Инфракрасный теплый пол в сауне в частном доме – это замечательное бюджетное решение, не требующее больших финансовых и физических затрат.

По сути, это тонкая пленка, содержащая в себе нагревательные элементы. Преимуществами такого пола является:

простой монтаж;
при поломке части системы, остальная продолжит работать;
доступная цена;
возможность организовать точечное отопление.
малые затраты энергии.

Следует упомянуть и о некоторых особенностях такого типа:

возможны точки повышенного нагрева поверхности;
может понадобиться отдельная линия питания.

Укладка теплого пола в сауне не требует подготовительных работ, так как инфракрасная система может располагаться даже поверх старого напольного покрытия. Само крепление выполняется с помощью обычной ленты. Сверху инфракрасной плёнки допустим небольшой слой выравнивающей стяжки, однако можно обойтись и без этого.

Пример рулона инфракрасной пленки

Заливка чистового пола в бане

Перед работой создайте давление в системе — 1,5-2 атмосферы.
Работу выполняйте при плюсовой температуре.
Во время заливки уплотняйте бетон вибратором или другим способом.
Оптимальная толщина заливки — 7-8 см, минимальная — 5 см. Если планируется плиточное напольное покрытие, толщина стяжки — 3-5 см.
Поверхность делайте с уклоном в сторону слива, по маякам.
После заливки помещение лучше затемнить, а пол накрыть полиэтиленовой пленкой до полного высыхания.
Если пол покрывается плиткой, выбирайте матовую, чтобы не скользила. Часто пол оставляют без покрытия или используют реечные щиты или циновки.

[media=https://www.youtube.com/watch?v=NZtrqh0Wvo4]

Ошибки при укладке

Производить самостоятельные работы по укладке тёплого пола в бане не сложно, несмотря на это, часто допускаются ошибки, которые приводят к дефектам всей системе.

Чтобы избежать их, необходимо придерживаться следующих рекомендаций.

Выбирая кабель или мат, необходимо учитывать не всю площадь, а только то пространство, на котором не будет располагаться мебель.
Кабель, размещённый в системе, не рекомендуется укорачивать. Это повышает нагрузку на него, в результате чего он выйдет из строя. Правильно, уменьшить шаг и увеличить обогреваемую площадь.
Запрещено включать систему, пока полностью не высохнет бетон.
Нагревательный кабельный элемент можно укладывать только на чистую поверхность, которая обработана грунтовкой.
Расстояние между параллельными линиями в конструкции должно быть не менее 5 см.
При укладки кабеля своими руками, степень изгиба должна быть в диапазоне: 5 — 9 его диаметров.
Установку датчика нагревательного прибора нужно производить в доступное место, и он должен быть защищён гофрированным коробом.
Обязательно, напольная поверхность должнасоприкасатьсяс чувствительным щупом датчика.
Во время укладки системы, по ней нельзя ходить в обуви, чтобы не повредить.
Прежде, чем монтировать водяной пол, требуется сначала подготовить схему.
Тщательно нужно проверять водяной пол на герметичность.

Учитывая эти моменты, можно самостоятельно установить систему подогрева в бане.

Какой пол для бани лучше выбрать?

Необходимость полов с подогревом в бане под плитку ни у кого не вызывает сомнение, ведь они обладают рядом преимуществ:

Продлевается срок службы, ведь парилка — это место, где повышенная влажность. В связи с этим, вероятность того, что поверхность из дерева начнёт гнить или покроется плесенью — огромная. Сухой воздух распространяемый снизу от обогревательной поверхности в вверх, способствует лучшей просушке помещения.
Сводит к минимуму наличие сквозняков, тем самым понижает вероятность простуды у посетителей бани. Идеально эту проблему решает инфракрасный вид полов.
Создаёт более комфортный процесс мытья — наступать ногами на тёплый плиточный пол приятнее.
Поддерживает баню в хорошем состоянии — регулярное прогревание помещения убережёт его от разрушения.

Несмотря на все положительные стороны таких полов, у них есть и недостатки: высокая стоимость, трудоёмкий монтаж и сложность при ремонте, ведь в основном, требуется снятие полового покрытия.

С учётом конструкции и планировки помещения, обустраивать теплые полы под плитку можно в помывочном отделении, предбаннике, сауне.

Наиболее целесообразна, установить в бане – пленочный инфракрасный теплый пол, так как для её функционирования достаточно подключиться к электропитанию и он достаточно прост в монтаже. Для водяного пола же требуется установка котла, что накладно и производить заливу стяжки, которой необходимо для полного высыхания до одного месяца.

Поэтому, даже при высокой цене электричества, вариант инфракрасной системой всё равно выглядит более практичной и экономичной, так как система не работает постоянно.

Какую конструкцию выбрать — лишать владельцу. Стоит отталкиваться от своих предпочтений, финансовых возможностей, и, конечно же, прочности фундамента и планировки помещения.

Выбор напольного покрытия, особенности теплоносителя

При обустройстве традиционной русской баньки своими руками обычно собирают деревянный настил в силу его эстетичности и аутентичности, экологичности и простоты монтажа. Реже встречается пол, выложенный керамической плиткой с применением морозостойкого клея. В составе последнего должно быть не менее 40% минеральных добавок, в приоритете равномерно белые и однородные по консистенции смеси.

Так как отопление в бане не регулярное, зимой велик риск замерзания воды и повреждения труб. Антифриз, используемый в теплых полах как теплоноситель, состоит из разведенного гликоля, если монтируются металлические трубопроводы, приветствуются антикоррозийные присадки

Важно обеспечить полную герметичность зоны стыков, чтобы исключить контакт антифриза с воздухом

Жидкость может нагреваться от печки с водяным контуром либо от котла. В первом случае подразумевается обустройство теплообменника из металлического бака. Если использовать с этой целью сваренную из труб решетку, полы будут быстрее и качественнее нагреваться. Циркуляцию теплоносителя в системе обеспечивает насос.
