Характеристика и особенности теплых полов, монтируемых под плитку

Подготовительный этап

Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.

Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.

Выравнивание пола

Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.

Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения — стандартную демпферную ленту.

Принцип работы

ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует  от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.

Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.

Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.

Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.

Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в туалете или ванной (предлагаем ознакомиться с пошаговой инструкцией по установке ТП в ванной комнате).

Особенности теплых полов

Особенности электрического теплого пола:

  • исключает протечки и обслуживание в виде промывки и прочистки труб;
  • простота монтажа;
  • большие расходы на электроэнергию, но их можно сократить, если использовать термостаты для регулировки нагрева;
  • высокая стоимость пола;
  • больше подходит для использования в квартире;
  • безопасность и простота в использовании.

Особенности водяного теплого пола:

  • сложно монтировать;
  • при прорыве трубы достаточно нелегко найти место повреждения;
  • могут возникнуть сложности при установке в квартире. Подключение к распределительному коллектору часто приводит к снижению давления во всей отопительной системе. Исключением являются новостройки. В них предусматривается наличие стояка для подключения труб к централизованной отопительной системе.

Электро-водяной теплый пол

У ученых и инженеров все самые интересные идеи возникают при попытке объединить в одну систему несовместимые, на первый взгляд, вещи. Так произошло и при создании электро-водяного пола. Технически решение было представлено в двух вариантах теплого пола:

Системы XL Pipe (X-L Pipe) южнокорейской фирмы Daewoo Enertec, где в герметично запаянный канал из термоустойчивого пластика залили антифриз (жидкость) и поместили хромоникелевый нагревательный кабель. Ток, проходя через кабель, разогревает его, а тот, в свою очередь, греет антифриз.

Принципиальная схема теплого пола XL Pipe.При достижении заданной температуры, подача электроэнергии прекращается, а антифриз, который находится постоянно в статическом положении, долгое время поддерживает температуру в помещении. Такая система обогрева позволяет отказаться от дорогостоящих приборов и агрегатов: насосов, смесительных узлов, котла, коллекторов и т.д. Не нужен и постоянный уход за котлом, как и он сам. Это позволяет существенно экономить семейный бюджет.

Капиллярного электрического теплого пола UNIMAT AQUA (производитель Caleo, Южная Корея). Эта система больше похожа на водяное отопление. Только вместо котла используется специальный прибор, нагревающий воду, а трубы сантиметрового диаметра с жидким теплоносителем заменили тоненькие трубочки с маленьким поперечником. В системе всего 6 л дистиллированной воды, что позволяет прибору относительно быстро нагревать жидкость.

Система замкнутая. Движение воды по трубочке происходит из-за разности давлений на горячем и холодном концах. Недостаток этой системы такой же, как и у классического водяного теплого пола: проходя по трубке, вода остывает, что ведет к неравномерному обогреву напольного покрытия.

Сильные стороны таких систем в следующем:

  • не требуются дорогие и громоздкие узлы и агрегаты;
  • автоматическое управление;
  • исключается перегрев, в связи с чем можно монтировать под мебелью;
  • подходят под все имеющиеся виды пола;
  • быстрый выход на заданные параметры обогрева;
  • безопасная эксплуатация — нет вредных излучений;
  • экономное потребление электрической энергии;
  • быстрая и простая установка.

К недостаткам, относительным, следует отнести малый срок службы — 5-10 лет. Проверить на практике пока не получается, так как в продаже системы появились менее 5 лет назад. Малый срок эксплуатации, всего пара лет, не позволяет говорить о недостатках.

На форумах пока только положительные отзывы. Естественно, есть и отрицательные записи. Но никто из критикующих не приводит конкретных примеров и фактов, только общие рассуждения. Редакция портала также не берет на себя смелость давать окончательные оценки таким системам обогрева пола из плитки.

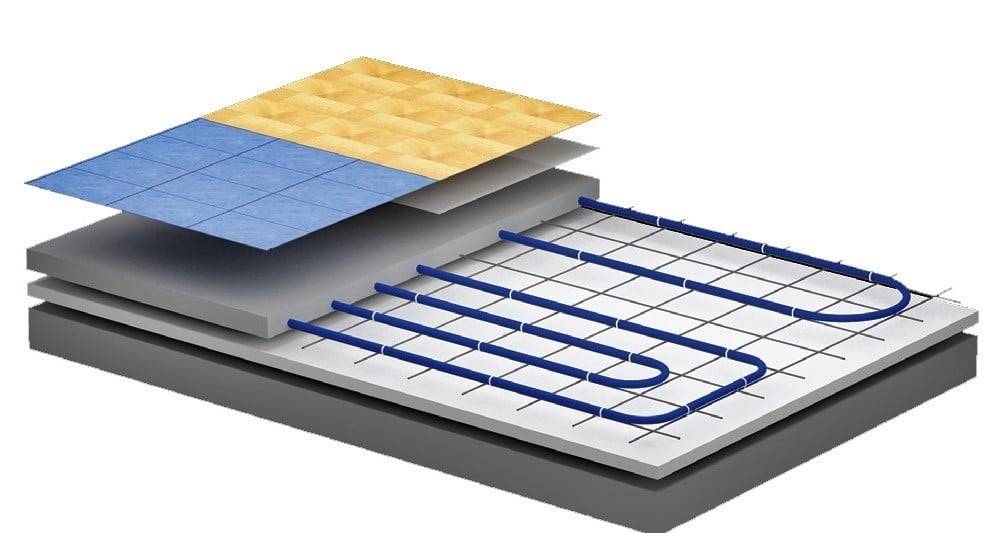

Схема укладки стандартная:

  1. бетонное основание или стяжка;
  2. гидроизоляция;
  3. фольгированный утеплитель;
  4. трубки отопительной системы;
  5. стяжка;
  6. клей;
  7. плитка.

Нагревательные маты

Удобный для монтажа электрический теплый пол под плитку представляет собой нагревательный мат. Это усовершенствованная разновидность кабельного типа, не требующая укладки и закрепления отдельных нагревательных элементов.

Пошаговая инструкция укладки нагревательных матов

Реализуются электрические маты рулонами. Они не требуют тщательного выравнивания поверхности, поэтому, судя по отзывам, являются самыми лучшими и простыми по монтажу теплыми полами под прочную керамическую плитку, включая традиционный кафель.

При монтаже греющий мат расстилается на черновом полу. Затем в соответствии с инструкцией подключается к электропитанию. Для него не нужна стяжка, так как плитка монтируется сразу на слой специального клея.

По конструкции это сверхтонкий кабель со стойкой изоляционной защитой, уже расположенный в нужной последовательности на основе, представляющей собой полимерную сетку. Благодаря невысокой толщине мата пол поднимется вверх на незначительную величину, не превышающую 1,5 см, учитывая плитку.

Теплый пол под плитку

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

  • низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
  • универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

  • углеродные;
  • биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

  • со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
  • с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Линолеум и ламинат: совместимость с водяным полом

Линолеум и ламинат считаются традиционными материалами для покрытия пола. Их поверхность относительно прохладная, но в помещениях, где круглый год холодно, возникает необходимость в утеплении этой части комнаты

Выбирая линолеум и ламинат под заданную систему, важно обратить внимание на маркировку. Допустимые значения будут обозначены соответствующим значком

Монтаж линолеума требует наличия цементного основания. Ламинат может укладываться на поверхность без стяжки. Равномерное движение тепловых потоков увеличивает срок службы изделия. В этих целях используются пазовые замки. Наличие подложки делает пол с ламинатом более качественным и не «шумным». Избежать деформаций покрытия можно постоянным регулированием температуры. Теплый пол под ламинат устанавливается только на подложку.

Разновидности материала, подходящие под водяную основу:

  • алкидный линолеум;
  • резиновый, плотный;
  • линолеум с дополнительным утеплением;
  • на поливинилхлоридной основе.

Последний вид линолеума соответствует этой схеме больше всего.

Недочеты взаимодействия ламината, линолеума и теплого пола:

  • сложный процесс установки;
  • подчиненность линолеума системе отопления;
  • уменьшение высоты помещения;
  • возможность появления протечек.

Виниловый линолеум вызывает аллергию, поэтому такой вид покрытия исключается. Ламинат допускает монтаж в виде настила. Для этого используются маты с желобами, куда устанавливаются трубы пола. Тонкий линолеум лучше проводит тепло.

Ламинат и система обогрева пола – прекрасное сочетание комфорта и дизайнерского решения. Избежать неприятных испарений от поверхности можно, проверяя температурные значения. Ламинат находится в «спокойном» состояние при показателях ниже 26 градусов.

Все перечисленные рекомендации помогут качественно и правильно утеплить водяной пол без материальных потерь и душевных терзаний.

Инструкция поэтапной укладки водяного теплого пола

Устройство водяных тёплых полов в ванной — более сложный процесс, чем установка электрического обогрева. Особое значение отводится трубам, они должны выдерживать высокие температуры и давление.

Укладка состоит их нескольких этапов.

Теплый пол своими руками не сложно!

Watch this video on YouTube

Подготовка основы

Работы по подготовке основания под трубопровод такие же, как и при монтаже электрического отопления.

Поверхность очищается от старой отделки и гидроизоляционного слоя, выравниваются и заделываются трещины. При наличии больших перепадов рекомендовано залить слой черновой стяжки.

Утепление

На основание сначала кладётся гидроизоляция — полиэтилен. Она стелется с заходом на стены и имеющиеся трубы — 10 см.

Затем, по периметру помещения монтируется демпферная лента — это защитит бетонную поверхность от растрескивания при нагреве.

Монтаж теплоизоляционного материала — пенополистирольных плит, они минимизируют теплопотери. Если квартира находится на первом этаже, или над холодным помещением, то подойдёт керамзит.

Сверху утеплителя кладётся монтажная сетка, она улучшит сцепление стяжки, а так же, к ней будут фиксироваться трубы. Если в качестве теплоизоляционного материала используются плиты с бобышками, то решётка не нужна, нагревательный элемент будет крепиться в пазах.

Установка коллектора

Коллекторный шкаф размещается на месте с лёгким доступом. Он может крепиться прямо на стену, или в проделанном в ней углублении.

В шкафу устанавливается насосно-распределительный узел.

Монтаж трубопровода

Для облегчения укладки трубопровода нужно заранее подготовить чертёж. Укладка возможна по схеме «змейка» или «улитка», шаг для труб под керамику 200 мм. Для ванной комнаты рекомендована схема «спираль».

Начинать монтаж трубы следует от коллектора, и заканчивать так же нужно около него. Нагревательный элемент крепится с помощью хомутов к монтажной сетке, расстояние между крепежами 50 см, или размещается между бобышками.

Подключение

Коллекторная группа подключается к источнику тепла, это может быть центральное отопление или автономный бойлер.

Обратный и подающий трубопровод тёплого пола подсоединяются к соответствующим отводам гребёнки, с помощью зажимной муфты.

Проверка системы

Проверка заключается в наполнении труб водой, и устранения из них воздушных масс. Затем поступление теплоносителя перекрывается и монометром проверяется герметичность магистрали. При тестировании, давление в системе устанавливается больше на 50% чем рабочее. Если оно падает, то есть протечка, которую следует устранить.

Но если за сутки давление не упало, то можно переходить к возведению стяжки.

Заливка стяжки

Для заливки стяжки используется бетонно-цементный состав, или бетон из мелких фракций. Чтобы улучшить эксплуатационные показатели, рекомендовано в раствор, добавить пластификатор.

Стяжка выравнивается по установленным маячкам, допустимое отклонение по вертикальности ± 1 мм на 1 м2. Стандартная толщина стяжечного слоя 3 — 7 мм.  Затем пол оставляется на 4 недели, чтобы он мог высохнуть полностью, только тогда можно переходить к укладке плитки.

Сравним системы, плюсы и минусы

Проведем сравнительный анализ моделей тёплого пола, наиболее подходящих для ванной с плиткой:

  1. Себестоимость. Водяной пол в плане материала и эксплуатации дешевле, особенно если не требуется обустройство котельного оборудования. Сооружение электрических систем выйдет дороже, на это влияет цена материала, кроме того потребуется приобрести терморегулятор и датчик. Эксплуатация так же стоит не дешево, ведь работают они от электричества, а тарифы на него высокие.
  2. Безопасность. При использовании электрических полов риск удара током минимален, только при неполадке устройства. Водяная греющая система абсолютно не опасна, единственное — есть вероятность протечек.
  3. Надёжность. Электрический вид обогрева — надёжный и долговечный, может сломаться лишь терморегулятор. Водяные полы прочны, но при протечке, потребуется демонтаж стяжки.
  4. Мощность. В электрополах она находится в диапазоне 15 — 30 градусов. В водяных — достигает 50 градусов.
  5. Монтаж. Укладка греющих приборов с жидким теплоносителем трудоёмкий и долгий процесс. Обустройство электрических полов, особенно инфракрасных, или матов, дело простое и более быстрое.

Тёплый пол, размещённый под плиткой в ванной комнате, обладает своими преимущества и недостатками. К положительным сторонам можно отнести прогрев холодного плиточного материала, и понижение влажности в комнате. Напольное отопление не опасно для человека. Электромагнитные волны, излучаемые кабельными полами минимальны, а в инфракрасных полах они вообще отсутствуют.

Стоит отметить, что греющий пол в ванной не позволяет образовываться плесени и грибку, соответственно не дает развиваться микробам. Такой обогрев не сушит воздух, тем самым создаётся комфортный микроклимат в помещении, что благоприятно сказывается на здоровье человека.

Монтаж системы

При монтаже системы из одно- или двужильного кабеля, в первую очередь монтируется утеплитель, в данном случае фольгированный пенофол. Так называется современный теплоизолирующий материал с покрытием из специальной фольги. Для его изготовления используется фольга, толщина которой – 14 мкм. На одной стороне материала нанесен самоклеющийся слой.

Преимущества фольгированного пенофола:

  1. Тонкость
  2. Легкость.
  3. Теплопроводность (коэффициент 0,05 Вт/мК).

Пенофол из рулонов разматывают и укладывают так, чтобы по углам материал не доставал до стены 5-10 мм. Для соединения стыков используют монтажный скотч.

Инфракрасный пол

Инфракрасный пол не слишком хорош для плитки. Он больше подойдет для материалов с сухим способом укладки – типа ламината, линолеума и т.д. Плиточный клеевой состав имеет плохую адгезию с поверхностью нагревательного элемента. Но усовершенствование материалов помогает применять такой тип теплой системы с кафелем.

Инфракрасные конструкции под керамическую плитку – это тонкая пленка, которая под влиянием электричества начинает производить тепло. Система работает без посторонних шумов, не влияет на влажность в помещении, не делает воздух сухим.


Инфракрасный тип отапливаемого пола

Инфракрасная система монтируется сухим или мокрым методом. При мокром она включает такие элементы снизу вверх:

  • основа;
  • жесткая конструкция теплоизоляции;
  • термопленка;
  • скотч;
  • полиэтиленовая пленка – нужна для гидробарьера;
  • неметаллическая сетка – размер ячеек максимум 10 на 10 см;
  • цементная стяжка;
  • клей плиточный;
  • на состав можно наклеивать плитку.

Если проводится сухой монтаж, то вместо стяжки используются влагостойкие ГВЛ (гипсоволокнистые листы).

При установке инфракрасного обогревания важно соблюдать такие правила:

  • работа исключительно в обуви с мягкой подошвой, потому что пленка очень хрупкая;
  • применение теплоотражающих материалов, их которых – фольга из алюминия;
  • оставлять зазоры по 2 см между термопленками – способ помогает увеличить адгезию;
  • на гипсокартон перед укладкой плитки наносится грунтовка.

Процесс монтажа состоит из таких этапов:

  • разметка;
  • раскрой покрытия;
  • подключение зажимов, проводов;
  • организация изоляции;
  • установка теплового датчика;
  • монтаж терморегулятора;
  • контрольная проверка работы;
  • установка оставшихся элементов, финишного покрытия.


Пленочная система

Важно смотреть, чтобы пленка не слоилась, не пузырилась. Смазанная маркировка на изделии свидетельствует о плохой работе оборудования, на котором его производили, а значит, о низком качестве

Максимальной защиты контакта поможет добиться серебряная паста. Она должна быть нанесена ровными достаточно плотными слоями.

Установка теплого пленочного матового пола

Пленочный электрический пол имеет самые различные размеры и мощности для обогрева. Для больших по площади помещений лучше подойдут пленки шириной более одного метра.

Подбор пленочного пола должен осуществляться с учетом всех особенностей помещения. Среди данных факторов есть вид здания и климатические особенности региона, в котором проводятся строительные работы.

Учитывая главным образом эти факторы, подбирается необходимая отопительная пленка под плитку. В процессе монтажа теплых пленочных полов также используется утеплитель. В качестве него может выступать листовая пробка.

Очень важно правильно подсчитать необходимое сечение и метраж провода. После этого нужно вычислить необходимую мощность терморегулятора с учетом того, что один квадратный метр отопительной пленки требует примерно сто пятьдесят Ватт. Укладка паркетной доски на теплый пол

Укладка паркетной доски на теплый пол

Данную цифру достаточно умножить на площадь отапливаемого помещения в метрах. В итоге получится общая мощность, которая будет необходима для системы. Прибор приобретается обязательно с учетом данного показателя.

Далее необходимо понять размер рабочей площади для системы обогрева. Обычно данный показатель равняется семидесяти пяти процентам от общей площади комнаты.

Для того чтобы полезное тепло шло только в сторону полового покрытия, перед укладкой пленки обогрева нужно сухое основание застелить теплоотражающим материалом. Все соединения данного слоя необходимо зафиксировать скотчем.

Укладка обогревающей пленки производится любой удобной стороной. Главное – неиспользуемые контакты должны обязательно изолироваться.

Нарезка изделия на определенные куски должна осуществляться только по линиям секций. После этого устанавливается датчик температуры.

Он укладывается в углублении под пленкой недалеко от терморегулятора и прикрепляется к греющей пленке скотчем. При установке обогревающей пленки под плитку, датчик также должен располагаться под данным керамическим слоем.

Для того чтобы пленка не сдвигалась, ее необходимо закрепить при помощи скотча к теплоотражающему материалу, уложенному на пол.

Монтаж терморегулятора желательно проводить вблизи действующей системы электропроводки помещения. При необходимости можно к терморегулятору провести отдельную линию напрямую от счетчика тока. Это поможет предотвратить перегрузку сети.

Регулятор можно подключить напрямую или же включать его по средству розетки. Последний вариант более удобен, так как в случае поломки прибора систему отопления можно легко и быстро отключить от сети.

Подключение проводов под плитку должно проводиться строго по заранее разработанной схеме. Подсоединение нагревательной пленки проводится параллельным способом.

Другими словами кабели подключаются только с одной стороны помещения. Для того чтобы не перепутать последовательность подключения лучше использовать двухцветные провода.

Схема укладки теплого пола

Каждый отдельный кабель определенного цвета подсоединяется только к одной клемме пленки. Соединять кабель лучше всего при помощи пассатижей и молотка. Для этого клемма ложится на пленку, а затем плотно прижимается до полного прилегания к проводнику из меди.

Закрепив кабель, обязательно нужно поставить изоляторы. Если же в помещении часто наблюдается повышенная влажность, то нужно использовать специальный герметик. После сбора всей системы из пленок провода, идущие от нее, подсоединяются к терморегулятору. Чтобы подключить их, не лишне будет взглянуть в инструкцию к терморегулятору.

Далее проводится подключение системы отопления под плитку к сети. Перед запуском системы необходимо учесть мощность системы и при необходимости провести для теплого пола отдельную линию с автоматом. Особенно это актуально, если мощность системы имеет более двух киловатт.

Во время подключения системы отопления под плитку к сети помимо работы на обогрев проверяется надежность изоляции. Для этого при помощи пробника определяется наличие изоляции на линиях отреза.

После проверки дееспособности системы, можно укладывать плитку. Для того чтобы керамические изделия плотно держались, перед их укладкой на пленку обогрева настилается специальная монтажная сетка из стекловолокна. Ячейки данной сетки должны равняться двум-четырем сантиметрам.

Располагать провода, идущие к системе теплый электрический пол, лучше всего под плинтусом. Также скрыть проводку можно, проделав борозду в стене и заштукатурив ее.

Монтаж теплого пола электрического с использованием термоматов

Если в качестве будущего напольного покрытия выбрана кафельная плитка, то кабельный нагревающий мат — лучшее решение для обустройства теплого пола.Такие термоматы могут быть одножильными или же двужильными:

  1. Первый кладется на подготовленную стяжку и отлично нагревает напольное покрытие до максимально комфортной температуры. Отличительная особенность одножильных термоматов — это два, так называемых, «холодных конца», длиной от 2,5 до 5 м.
  2. Второй (двужильный) укладывается практически под любое финишное покрытие на пол. Это электросистема с много большей, нежели у одножильной, теплоотдачей. Имеет 2 конца — один «глухой», другой «холодный». В монтаже такой теплый пол чрезвычайно прост и гарантирует обогрев всего помещения, а не какой-то одной его части.
