Уличный вариант монтажа теплого пола

Датчики

Если вы не хотите, чтобы обогрев работал 24 часа, придется обзавестись специальными датчиками. Очень здорово здесь помогают приборы реагирующие на появление влажности и осадков.

При этом обратите внимание, если настраивать систему только по датчику температуры воздуха или подогреваемой поверхности, то она в умеренных климатических зонах за сезон намотает до 1000 часов непрерывной работы

Системы снеготаяния с датчиком осадков (миниатюрные метеостанции), за тот же сезон в тех же самых условиях накручивают не более 300-400 часов. То есть, экономия электроэнергии будет более чем в два раза.

При этом результат в виде чистых дорожек или ступенек будет в обоих случаях.

Все датчики влажности и осадков устанавливаются согласно рекомендациям производителей. Чаще всего их монтируют между линиями нагревательного кабеля.

Это позволяет быстро анализировать состояние стяжки. В итоге при морозах и выпадении осадков, снег не скапливается на поверхности, а начинает таять практически моментально.

Еще желательно заранее понаблюдать, где у вас на участке в зависимости от розы ветров, в первую очередь появляется снег. А то получится так, что поставите датчик на солнечной безветренной стороне дома, а снег будет постоянно скапливаться на другой половине.

Помимо отслеживания влажности на своей поверхности, эти умные метеостанции обладают собственным внутренним подогревом. Это помогает сразу видеть начало осадков и не упустить данный момент.

Например, в мороз на холодный датчик может упасть целый сугробик сухого снега, прежде чем он среагирует и запустится. Но если при этом он будет тепленьким, то первые же снежинки растают на его стенках и появится та самая влажность, которая и позволит ему моментально сработать.

Другой датчик – температуры кабеля, заводится в гофре между нагревательными линиями.

Как рассчитать необходимую мощность подогрева? Здесь все будет зависеть от площади.

Обычно исходят из параметра 300-350Вт/м2. Оптимальным вариантом здесь будет кабель с мощностью 20-30Вт на 1 метр.

Для небольших ступенек рекомендуется выбирать мощность 20Вт/м, а для дорожек и больших открытых площадок – 30Вт/м.

Общую длину греющего кабеля можно рассчитать по формуле:

L-длина в метрах, S-площадь обогрева м2, n-шаг укладки.

Материалы для установки пленочного электрического теплого пола

Для установки электрического теплого пола под ламинат (паркет, линолеум и т.п.) необходимы следующие материалы:

  • инфракрасная пленка (количество погонных метров должно соответствовать утепляемой площади);
  • специальные контактные зажимы и изоляция (количество зажимов зависит от количества отдельных кусков нагревательной пленки);
  • терморегуляторы (желательно отдельный на каждую комнату);
  • датчик температуры пола (по количеству терморегуляторов);
  • комплект электропроводки (длина проводов должна соответствовать размещению термопленки, терморегуляторов и источников электроэнергии);
  • теплоотражающий материал (Пенотерм НПП ЛП, техническая пробка). Количество материала с теплоотражающим эффектом, необходимого для монтажа теплого пола электрического под ламинат, линолеум или ковролин рассчитывается по всей площади помещения, чтобы исключить неровности. Для укладки пленочного теплого пола под ламинат, линолеум, ковролин, паркет используется теплоотражающий материал, имеющий твердую прослойку (пенотерм НПП ЛП, техническая пробка) толщиной 4мм. Применение теплоотражающего материала с твердой прослойкой рекомендуется также на участках с большими механическими нагрузками. Использование материалов на основе алюминиевой фольги запрещается.

Разновидности полов

1. Водяная система.

Такой вариант считается экономичнее, вода стоит дешевле электричества. Тепло в доме обеспечивается за счет циркуляции носителя по металлопластиковым трубам. Нагрев осуществляется посредством централизованной или автономной сети. Так как система требует использования насосных установок высокой мощности, эксплуатация водяных полов в многоэтажных домах считается нецелесообразной. Кроме того, монтаж под плитку представляет сложности, требуется учитывать коэффициент нагрузки на перекрытия. В квартирах обычно невысокие потолки, обустройство стяжки для полов с подогревом сократит высоту помещения.

2. Электрическая.

Основное преимущество – круглогодичная эксплуатация. Подключение не зависит от отопительного сезона, комфортное пребывание в доме можно обеспечивать в сырую погоду осенью и весной. Так как плитка характеризуется высокой способностью к проводимости энергии, установка электрического теплого пола является преимуществом.

Конструкция представляет собой провод двужильного типа с изолирующей оболочкой. Для монтажа стоит выбрать кабель диаметром, не превышающим 10 мм. Расстояние между элементами составляет от 80 до 200 мм в зависимости от площади. В работы по укладке входит обустройство стяжки. В общей сложности слой может получиться высотой около 10 см, что не очень подходит для небольших комнат.

Термоматы.

Это разновидность электрического теплого пола. Система состоит из двужильного кабеля, отличие заключается в том, что провода вмонтированы в стекловолоконную сетку в виде петель. Для укладки не требуется создания стяжки, маты можно размещать непосредственно под кафелем. Толщина рулона не превышает 2-3 мм, высота помещения не уменьшается. Монтаж довольно прост, работа состоит в расположении ковра по бетонному основанию с фиксацией на клеевую смесь. Затем концы проводов выводятся в блок сети, где устанавливается терморегулятор.

Инфракрасные.

Применение такого варианта также обходится без заливки бетонной смеси. Два проводника по всей длине соединены нагревательными излучающими элементами. Конструкция представляет собой полимерную пленку, разделенную на квадраты. Инфракрасный теплый пол под плитку считается самым эффективным и энергосберегающим. Особенность заключается в том, что при эксплуатации не выделятся электромагнитное излучение. За счет конвекции и наполнения пространства отрицательно заряженными ионами происходит равномерный прогрев комнаты. Система имеет минимальную толщину – около 0,3 мм и выгодна в плане экономии. Универсальность позволяет укладывать пленку в любых помещениях, даже на открытом воздухе.

Как установить на улице электрический теплый пол?

Как установить кабель для обогрева улицы своими руками? Все зависит от того, какая территория планируется быть охваченной, а также есть ли утепление основы. Расположение кабельной системы на улице должно быть только на идеально ровной поверхности. Предварительно проводится ее очистка от мусора и грязи.

Монтаж делается по определенной заранее схеме. Последовательность работ при основании из бетонной стяжки следующая:

  1. На очищенной поверхности раскладывается кабель, основание которого армировано (достаточно прикрепить его к сетке). При распределении его по всей площади необходимо не допускать наложения элементов друг на друга;
  2. Конструкция фиксируется монтажной лентой. Оборудование не должно смещаться с места в момент, когда будет заливаться бетонный раствор стяжки;
  3. Замешивается раствор бетона и заливается основание. Стяжка делается устойчивой к перепадам температура и механическим повреждениям. Система электрического обогрева может быть покрыта таким раствором на 5 сантиметров, но без пузырей и пустот.

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.


* Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

  • греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
  • в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
  • деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
  • напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
  • при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
  • экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
  • существенная экономия внутреннего пространства;
  • надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж теплого пола в деревянном доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).

Установка терморегулятора

Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.

Соединение всех элементов

Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.

На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.

Пробный запуск

После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

  • циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
  • фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
  • расширительный бачок – устройство для сброса избыточного давления;
  • группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

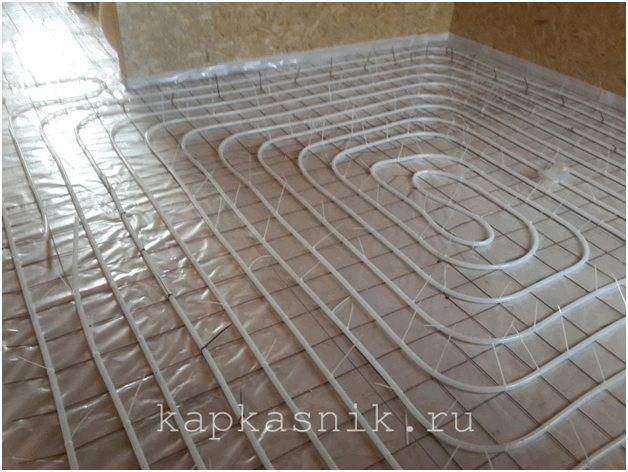

Порядок монтажа теплого водяного пола со стяжкой:

  1. Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
  2. Постелить гидроизолирующую пленку.
  3. Положить утеплитель.
  4. Стыки пола со стеной проложить демпферной лентой.
  5. Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
  6. Уложить армирующую сетку.
  7. Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
  8. Закачать в систему воду, оттестировать на предмет протечек в течение суток.
  9. Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
  10. Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Какой греющий кабель лучше

При выборе кабеля у многих встает вопрос: какой лучше – резистивный или саморегулирующийся?

Так вот, саморегулирующийся идеально подходит для крыш и водостоков, а для ступенек и открытых дорожек выбирайте резистивный.

К тому же не забывайте, что обычная гарантия на резистивный – 20 лет, а на саморег всего – 5 лет. У последнего, при частом использовании очень быстро садится активная матрица.

Кроме того, основная задача всей системы антиобледенения и снеготаяния – избавиться от снега и не допустить при этом образование льда. Саморегулирующийся кабель на улице под плиткой и стяжкой, будет нагревать сам себя. После чего перестанет выдавать ту мощность, которая необходима для растопки льда.

Использовать можно как одножильный (1 рабочая жила+экранирующая оплетка), так и двухжильный кабель (2 рабочие жилы, оплетка+экран из фольги).

Правда при одножильном, второй конец придется тянуть и возвращать обратно, чтобы нормально подать на него питание.

А вот при двухжильном, вы просто ставите в конечной точке концевую муфту, соединяя жилы между собой, и избегаете проблем с лишним метражом и выдумыванием оптимальных схем укладки.

Подготовительные работы для правильного монтажа

Теплые полы различаются на электрические и водяные. В первом случае под стяжку укладываются нагревательные маты либо кабель, а во втором – трубы с теплоносителем. При самостоятельном исполнении в отечественных домах обычно делают системы с водой, нагреваемой в котле на том или ином топливе. Такой вариант более дешев, прост в устройстве и исключает проблемы с короткими замыканиями.

Прежде чем приступать к монтажу теплого пола, необходимо подготовить черновое основание под ним. Оно должно быть ровным и чистым. Небольшие выступы и углубления допустимы, но не более 1 см в высоту.

Подготовка полового покрытия

Если основание неровное или под уклоном, то оно подлежит выравниванию раствором из ЦПС либо при помощи песка. Главная задача здесь – сделать ровную поверхность под укладку пирога «теплого пола» при дальнейшем монтаже всей системы. Это и гидроизоляционные пленки и теплоизоляция из плит ЭППС. Первые не должны порваться из-за какого-либо камешка, а вторые сломаться на излом при нагрузках сверху из-за оставленной снизу неровности.

Теплый пол

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими теплыми полами:

  • Бесперебойное электроснабжение;
  • Стабильное напряжение в электросети;
  • Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.


Технология устройства электрического пола:

  1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
  2. Укладка теплоизоляции;
  3. Крепление направляющих;
  4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
  5. Подключение терморегулятора;
  6. Заливка цементно-песчаной стяжкой;
  7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол


Инфракрасная плёнка легко монтируется без использования цементно-песчаной стяжки. Тепло передается с помощью ИК-излучения, а вместо обогрева поверхностей, нагревается только воздух.

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Стержневая система отопления без использования радиаторов


Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

  • Черновая поверхность;
  • Теплоизоляция;
  • ИК-стержневой настил;
  • Стяжка;
  • Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.

Инфракрасный нагрев пола

Инфракрасные маты подойдут для лестниц на улице. Система делается на карбоновой основе в виде пленки – проходящий по ее стержням-проводникам ток позволяет обогревать поверхности.

Гибкость этого материала позволяет выполнять монтаж на ступеньках крыльца, но, как и в случае с греющим кабелем не стоит допускать наложения элементов друг на друга.

Если участки возле дома небольшие, на крыльце допускается делать термоматы, в основе которых есть защитный слой с отражателями. Их установка не требует демонтажа покрытия и декоративной отделки. Устройства инфракрасного типа можно фиксировать на самой поверхности.
