Теплый пол на стену: критерии выбора системы и особенности монтажа

Уровень

Уровень — это прибор для определения горизонтальной и вертикальной плоскостей. Он может быть двух видов: пузырьковым и гидравлическим.

Пузырьковый уровень представляет собой планку определенной длины, оснащенную маленькими резервуарами с жидкостью и пузырьком. Самые простые приборы имеют 2 резервуара с пузырьком. Один для горизонтальной плоскости, другой для вертикальной.

Принцип действия следующий: планка прикладывается к выравниваемой поверхности, например к полу, и определяется расположение пузырька в резервуаре. Плоскость считается ровной, если пузырек на планке находится ровно посередине резервуара.

Гидравлический уровень представляет собой длинный прозрачный шланг с резервуарами на концах. Другими словами — это два сообщающихся сосуда. Принцип действия следующий: резервуары выставляются на один уровень и заполняются водой до тех пор, пока уровень не достигнет половины шкалы, нарисованной на обоих емкостях.

На стене делается метка, обозначающая уровень какой-либо плоскости, например бетонной стяжки пола. Чтобы ее поверхность лежала в одной горизонтальной плоскости, необходимо ее обозначить на стене, в виде сплошной горизонтальной линии.

Один резервуар устанавливается так, чтобы точка находилась в пределах шкалы. Второй резервуар прикладывается к этой же стене на некотором расстоянии примерно на том же уровне и на обоих сосудах открывется колпачек для доступа воздуха. Затем второй резервуар двигается вверх или вниз так, чтобы уровень жидкости в первом сосуде совпадал с уровнем точки на стене.

Физический закон гласит, что жидкости сообщающихся сосудов находятся в одной горизонтальной плоскости. То есть, напротив уровня жидкости второго сосуда делается отметка — она будет находится на одном уровне с первой точкой.

Уровень для установки теплых полов применяется на этапе подготовки поверхности перед монтажом нагревательных элементов, так как пол должен быть ровным и иметь отклонение не более 3 мм.

Преимущества и недостатки использования для стен отопительной системы «теплый пол»

Применение данного способа обогрева имеет своих сторонников и не меньший лагерь противников идеи. Изучив доводы сторон, хозяину придется сделать свой осознанный выбор.

Преимущества

Итак, начнем с преимуществ:

• Система будет располагаться под слоем финишной стеновой отделки и никак не повлияет на выбранную стилистику интерьера.
• Конвективные потоки согретого воздуха не поднимают пыль, так как устремляются вверх непосредственно вдоль стены.
• Конструкция способна обогревать несколько помещений при укладке в межкомнатной перегородке.
• Водяная система в теплый сезон способна работать на охлаждение, перемещая по трубам холодную воду.
• Из-за тонкого слоя стяжки теплоотдача от стенового отопления больше и происходит быстрее.
•  «Теплый пол» можно монтировать на любой площади и придавать ему любую форму на плоскости.
• Излучение от инфракрасной пленки не сушит воздух в комнате, не требует настройки на высокие температуры, комфортно для человека.
• Устройство теплого контура будет удачным решением для помещений с отсутствующим отоплением (подвалы, переходы, гаражи, складские боксы, мастерские), высокой влажностью пола (прачечные, ванные комнаты, бассейны, санузлы), невозможностью разместить систему на полу из-за высокой эксплуатационной нагрузки (цеха, мастерские).
• Организация отопления не уменьшает полезную площадь помещений.

Площадь обеденной зоны при таком отоплении не уменьшится

Недостатки

Доводы противников применения «теплых полов» на вертикальных внутридомовых конструкциях:

• Неравномерный прогрев воздуха в помещении.
• Большие энергозатраты и теплопотери (если стена наружная).
• Проблемы с выбором отделочных материалов, расстановкой мебели и крупной бытовой техники, размещением предметов обстановки непосредственно на стене.
• Сложность установки. Монтаж и настройку оборудования должны выполнять профессионалы.
• Проблема доступа (потребует демонтажа стяжки или разборки фальшпанелей) при необходимости ремонта.
• Водяные системы запрещено подключать к централизованным сетям отопления и водоснабжения.

Стержневой электрический теплый пол

Стержневой электрический теплый пол

Одна из последних разработок на рынке отопительного оборудования. Характеризуется высокими показателями надежности и экологической безопасности. Система известна под говорящим прозвищем «интеллектуальный теплый пол».

В основе обогрева – карбоновые стержни, соединенные между собой и подключенные к терморегулятору и электросети. Конечному потребителю такой теплый пол предлагается в формате матов.

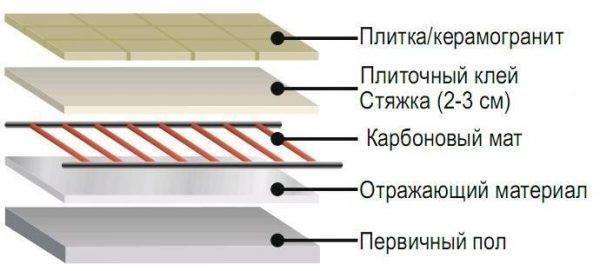

Схема укладки теплого пола под плитку

Схема укладки теплого пола под ковролин

Преимущества

1. Отсутствие сложностей с продумыванием последующей меблировки. Стержневые системы характеризуются саморегуляцией, т.е. закрывание тяжелыми предметами им не страшно, в отличие от «собратьев». Перегреваться и ломаться стержневой электрический теплый пол из-за этого не будет.
2. Возможность беспрепятственной заливки стяжкой или различными клеевыми смесями – рабочим элементам подобные контакты не страшны.
3. Возможность обустройства в помещениях с высоким уровнем влажности, на террасах и других открытых площадках.

4. Высокие показатели экологичности по сравнению с другими разновидностями обогревающих систем.

Недостатки

Главным недостатком стержневого электрического теплого пола является высокая стоимость.

Второй большой недостаток – риск приобретения подделки. Система действительно обладает хорошими эксплуатационными показателями, благодаря чему пользуется широкой популярностью среди потребителей. Недобросовестные производители этим активно пользуются и выпускают контрафакт. В целях личной безопасности просите продавца предъявить соответствующие сертификаты на продукцию.

Выбор пола по способу монтажа

При выборе модели греющего пола, следует учитывать способ монтажа, которым планируется обустраивать обогрев в помещении.

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Watch this video on YouTube

С бетонной стяжкой

«Мокрая» стяжка предполагает заливку нагревательной системы бетонным раствором.

Если квартира или дом новые, или планируется проведение капремонта, то рекомендуется заливать обогревающую напольную конструкцию бетонной стяжкой. Она делает обогрев эффективней, хотя монтаж обойдётся дороже. Для частного дома лучше выбрать водяной пол, для квартиры — брать кабельный.

Без стяжки

При наличии старого дома, со слабыми деревянными перекрытиями, которые не выдержат тяжёлой конструкции, следует применять «сухую» стяжку.

То есть, укладывать нагреватель настильным способом, между лаг или на пенополистирольные плиты с бобышками.

Если низкие потолки

При низких потолках в квартире, если нет возможности монтировать обогрев в стяжку, из-за толщины «пирога», выходом будет использование мат. Их можно стелить прямо на старое покрытие, и заливать тонким слоем плиточного клея.

Можно использовать инфракрасную плёнку, которая также размещается прямо под финишной отделкой.

Техника безопасности

При работе с электричеством солблюдайте технику безопасности Нужно понимать, что неправильная укладка инфракрасного тёплого пола своими руками может привести к быстрому выходу полотна из строя или короткому замыканию.

Отдельно стоит добавить, что работа с электроприборами или устройствами всегда опасна для жизни и требует соблюдения определённых правил по технике безопасности:

• перед подключением линии электроэнергии убедитесь в том, что подача электричества в данную цепь прекращена и не возобновится преждевременно;
• накладывание полос друг на друга может привести к короткому замыканию и стать причиной возгорания;
• от края плёнки до стены должно быть не менее 10 см. Укладывать впритык нельзя;
• терморегулятор должен быть установлен на высоте 10 – 15 см от поверхности пола;
• для тёплых полов рулонного типа не рекомендуется раскатывать полотно более чем, на 8 м;
• кабель, соединяющий плёнку с терморегулятором, не должен пересекаться;
• укладывать материал нужно без образования складок и изломов;
• установка плёночного тёплого пола возможна только при положительной температуре воздуха в помещении;
• фиксация плёнки осуществляется с помощью двухстороннего скотча. Использовать для этого острые предметы не допускается.

Виды электрических теплых полов

Все полы с электрическими нагревательными элементами, возможно разделить только по основному принципу передачи энергии. В этом случае, они делятся на две большие группы:

1. Плёночные инфракрасные полы;
2. Кабельные (стержневые) полы.

Доминирующий принцип теплопередачи от нагревательного элемента к напольному покрытию у них распределяется так: у плёночных полов – излучение, а у кабельных полов – теплоперенос. Разница более ощущается, если вспомнить что теплоперенос осуществляется при прямом контакте, а для излучения соприкосновение не требуется.

Эти главные принципы, диктуют и условия монтажа электрического тёплого пола. В случае с кабельными полами, обязательно требуется «похоронить» нагревательный элемент в стяжке. А вот плёночные полы можно монтировать без «грязных» работ. Следовательно, и по назначению они тоже будут иметь целевое определение. Кабельные полы идеально подходят под монолитно-однородные покрытия, вроде кафельной плитки или наливных 3D полов. А вот с ламинатом, линолеумом и ковролином, отлично сочетаются инфракрасные полы.

Но это деление не полное. Каждый из этих способов нагрева, следует также разделить на группы в зависимости от формы выпуска. Так кабельные полы делятся на:

• Двужильный кабель;
• Одножильный кабель;
• Маты;
• Стержневой пол.

Различия между ними оказывают весомое значение во время планирования и укладки нагревательных элементов.

В частности, одножильный кабель укладывают таким образом, чтобы оба конца в итоге оказались в одной точке. Образно выражаясь, это два провода для одной электрической вилки. Такой способ укладки называется «двойным»: «двойная улитка», «двойная спираль».

Маты, это двухжильный нагревательный элемент, зафиксированный на полипропиленовой сетке с крупной ячеей. Удобство при монтаже весьма сомнительно, ибо шаг кабеля и мощность всего изделия уже декларированы. Но в некоторых случаях, особенно в небольших помещениях, с таким форм-фактором работать удобнее.

Стержневые нагревательные элементы это особый подвид. Если представить эту конструкцию наглядно, то вспомните верёвочную лестницу. Только вместо верёвок – провода, а вместо ступенек стержневые нагревательные элементы. В работе они менее удобны, чем все остальные виды, так как при изменении направления укладки кабеля, требуется восстанавливать электрическую цепь, сами стержни не гибкие. В качестве компенсации, производитель декларирует повышенную энергоэффективность и долговечность. Но с этим много вопросов.

Ещё одно свойство кабельных тёплых полов необходимо подчеркнуть – огромная инертность. Причина в том, что для нагрева напольного покрытия, тепло должно сначала прогреть несколько сантиметров монолитной цементной стяжки. Минимальный слой стяжки, должен быть 4 см. Если 1м2 при толщине 1 см, весит 16 кг, то 4 см – 64 кг. А прогреть 64 кг бетона весьма энергозатратная задача, да и время потребуется. Поэтому на таких полах трудно поддерживать заданную температуру с высокой точностью. Но и остывают они тоже не сразу. Одним словом инертность можно использовать в свою пользу, но далеко не всегда.

Инфракрасные полы представляют собой две лавсановые плёнки, между которыми нанесён слой карбона. В зависимости от способа нанесения этого слоя, происходит деление на:

• Полосатые плёнки;
• Сплошные плёнки.

Так как мощность регулируется толщиной карбонового слоя, а при монтаже эти различия особых требований не предъявляют, то разница заметна только при эксплуатации. В частности, при ошибках в организации подогрева полов с помощью полосатой плёнки, возможно появление «эффекта зебры». При нём, ногами ощущается разница в температуре напольного покрытия. Но заметим, что это проявляется при ошибках монтажа. Прочие показатели, такие как скорость набора запрограммированной температуры, площадь излучения или энергоэффективность, не выявляют качественного превосходства, а лишь обособляют количественные. Да, плёнка со сплошным нанесением карбона нагревается на 8% быстрее, поверхность излучения больше на 12%, но и в цене такой материал выше на 35-40%.

Важной особенностью плёночных нагревательных элементов, является их способ теплопередачи. Практически на 95% это излучение

Доказывается это очень просто. Подержите руку на расстоянии 5-7 см от включённой плёнки, и вы ощутите явную передачу тепла. А если зажать её между ладонями, то нагрев едва ощущается. Именно это качество, делает инфракрасную плёнку идеальным вариантом нагрева таких напольных покрытий, как ламинат, линолеум, ковролин.

Выбор по типу напольного покрытия

На выбор также влияет вид напольного покрытия

Для начала нужно определиться, будет заливаться стяжка или нет. Если ее не предусмотрено, стоит присмотреться к электрическим матам или к ИК-пленке. На пленку укладываются практически любые напольные покрытия.

Если в доме плиточный пол, стоит отдать предпочтение нагревательным матам. Они очень тонкие и эффективные, их мощность составляет до 150-160 Вт на 1 кв. м. Маты могут укладываться под любые напольные покрытия. Например, если в качестве покрытия выбран керамогранит, достаточно расстелить маты и приступить к укладке плитки, используя обычный раствор. В случае с ламинатом, инженерной доской и паркетной доской необходимо сделать тонкую стяжку толщиной 20-30 мм.

Ничто не мешает нам воспользоваться ИК-пленкой. Ее можно уложить на пол и даже за потолок, что увеличит эффективность отопления.

Если планируется укладка ламината, нужно обратить внимание на класс материала. Под ламинат ниже 32 класса не рекомендуется укладывать теплый пол

Если класс выше, можно выбрать один из 3 вариантов:

• кабельный теплый пол достаточной мощности в стяжку;
• нагревательные маты в наливной пол;
• пленочный теплый пол непосредственно под ламинат.

Если в комнате разные напольные покрытия

Что выбрать при смешанном покрытии пола?

В современных и даже классических интерьерах можно встретить разные виды напольных покрытий в пределах одного помещения. Чаще всего сочетают плитку или керамогранит с ламинатом (при совмещении гостиной с кухней). При установке в таких комнатах теплого пола нужно иметь в виду, что у ламината и плитки разная теплопроводность. В идеале под каждым покрытием нужно ставить независимую систему отопления. Общий нагревательный элемент при работе в таких условиях быстрее выйдет из строя.

Сориентироваться в выборе поможет следующая сравнительная таблица:

Критерии	Кабели	ИК-пленка
Стяжка	Нужна	Не требуется
Совместимость с напольными покрытиями	Кафель, натуральный камень, керамогранит – оптимальный выбор	Ламинат, линолеум, ПВХ-плитка, паркет – оптимальный выбор
Надежность	40%	80%
Ремонтопригодность	Нет	Да
Срок службы(средний)	10 -25 лет	10 -50 лет
Энергоэффективность	Средняя	Высокая
Использование под мебелью	Допускается	Не рекомендовано
Повторное использование	Нет	Да

При выборе теплых полов для дома системы обогрева нередко комбинируют друг с другом. Например, для ванных комнат, туалетов и прихожих используют кабели, а для гостиных, спален и детских — ИК-пленки. На балконах или лоджиях можно использовать обе системы обогрева, здесь окончательный выбор зависит от вида напольного покрытия.

Монтаж стержневого пола

Особенности укладки стержневого теплого пола

• Начинать нужно с установки терморегулятора, и пробивания на стене от него штробы для провода.
• Далее подготавливают черновое покрытие. На него стелют теплоизоляционную двухслойную подложку — вспененный материал и лавсановую пленку.
• Следующий шаг — укладка стержневых матов. Их фиксируют к утеплителю, затем производят подключение устройства: устанавливают термодатчик, провода от него и мат подсоединяют к регулятору.

• После тестирования системы проводят заливку стержней бетоном или плиточным клеем. Слой стяжки не более 3 см.
• После подсыхания раствора можно приступать к монтажу ламината.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

• Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
• Малое время, необходимое для проведения монтажных работ – всего несколько часов.
• Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
• Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
• Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
• Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
• Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
• Относительно невысокая стоимость монтажных работ.
• Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
• Возможность внедрить обогрев помещения в систему “умный дом”.
• Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
• Отсутствие негативного влияния на здоровье людей.
• Способность удалять из помещения неприятные запахи.
• Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
• Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

• Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
• Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
• Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
• Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
• Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
• Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
• Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
• Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Как и где использовать теплый пол?

Если говорить о системе «теплый пол» как о способе утепления стен, то можно использовать ее не только в ванных комнатах. Например, водяной теплый пол можно использовать в помещениях без свободной площади пола. Это могут быть не только санузлы, но и гараж, мастерская или бассейн. Если в помещении немного мебели и пристенного оборудования, то теплый пол можно использовать для спален, аудиторий, офисов, коридоров. Если же в помещении высокая влажность пола, использовать систему водяного пола не целесообразно из-за высоких энергозатрат. Это касается непосредственно ванных комнат, прачечных, бассейнов.

Даже если у вас возникнут сложности, преодолев их, вы будете с гордостью и комфортом пользоваться результатами своей работы!

«Глаз как у орла!»

Покупка теплого пола — дело ответственное, но справиться с ним может каждый. Ведь качество изготовления пола частоможно оценить на глаз. Например, не стоит покупать пленочный пол, если его нагревательные элементы имеют вид сплошного пласта, а не узких полос. При таком нанесении карбоновый слой заливается с неравномерной толщиной, поэтому в местах утолщения электрическое сопротивление оказывается выше. Ток потечет через «узкие» места, что чревато пробоями.

Если же переход между нагревательными полосами смазан (есть карбоновое напыление в промежутках), то разрезание пленки нарушит изоляцию по ее краю . При некачественной изоляции таких мест возникнут утечки тока, из-за которых УЗО будет постоянно «выбивать», и пользоваться теплым полом окажется невозможно.

Частые вопросы

Можно ли подключить электрический теплый пол без терморегулятора?

Можно. Но тогда теплый пол будет работать непрерывно на полную мощность. Регулировать температуру в помещении придется вручную, отключая и включая систему.

Что делать, если забыли установить датчик температуры пола? В гофре, где он должен быть, находится только холодный конец кабеля. Можно ли в эту гофру вставить датчик?

Да, это возможно. Демонтируйте терморегулятор, вставьте датчик в гофру и подсоедините к терморегулятору. Затем установите его терморегулятор на прежнее место.

Случайно был отрезан холодный конец кабеля. Можно ли подключить к терморегулятору сам греющий кабель?

Греющий кабель нагревается до +130 градусов. Температура эксплуатации терморегуляторов в среднем + 30-50 градусов. При прямом подключении оплавится пластиковый корпус терморегулятора и может произойти короткое замыкание, что приведет к выходу терморегулятора из строя.

Теплопроводность напольных покрытий

Существует большое число всевозможных типов напольных покрытий, начиная от керамической плитки и заканчивая деревом. Все они имеют свои определенные свойства, среди которых одно из главных – теплопроводность. Прежде чем мы ознакомимся с показателями теплопроводности напольных покрытий, разберемся, что же это за понятие такое – теплопроводность. Простыми словами, это способность тел или материалов передавать тепло. Чем она выше, тем материал быстрее нагревается, но также быстрее и остывает.

Таблица. Коэффициенты теплопроводности.

Наименование покрытия	Значение коэффициента, Вт/м*к
Кафельная плитка	1,05
Линолеум	0,2
Паркетная доска	0,15
Ковролин, ковровое покрытие	0,12
Ламинат	0,1
Пробка	0,034

Чем ниже показатель теплопроводности, тем дольше держит тепло покрытие. Исходя из таблицы, можно сделать вывод, что материал, который дольше всех сохраняет тепло – это пробка. Плитка сохраняет тепловую энергию хуже всего, но зато быстро нагревается.

Пробковый пол

Чтобы обогрев пола был максимально эффективен, отделочный материал должен быстро и хорошо проводить тепло. Здесь лидирует плитка керамическая, хоть и требует достаточно мощного подогрева.

Напольное покрытие на теплый пол

Область применения

Тёплые электрические стены могут применяться не только в домах и квартирах, но и в гаражах, офисах и складских помещениях. Их монтаж разрешён даже в деревянных домах, но рекомендован «сухой» способ установки.

В гараже установке настенной системы отопления становится особенно актуальной. Связано это с невозможностью монтажа в пол, из-за заезда и дальнейшего размещения машины на конструкции, что приведет к выходу из строя участков кабеля или пленке.

Кроме того, если запланировать электрический обогрев ещё на этапе строительства частного дома, можно сэкономить на отоплении. К примеру, если установить обогрев в стене, которая является перегородкой между двух комнат, то можно обеспечить обогрев сразу обоих помещений.

А если сравнивать электрическую систему с водяной, то для обустройства второй, потребуются ещё затраты на монтажные работы и приобретение дополнительных комплектующих материалов и изделий, таких как котёл отопления, насос, трубы и т.д.

Настенный обогрев подходит для небольших помещений (спальня, ванна), где обустроить тёплый пол достаточно сложно из-за загромождённости мебелью или сантехническими приборами. Тёплые стены будут эффективнее, чем напольное отопление в комнатах с повышенной влажностью (ванна или бассейн), так как там не происходит расход энергии на испарение воды.

Теплый пол на стены и потолок

Кроме того, электрические кабельные или инфракрасные тёплые полы в ванне на стене можно класть прямо на плитке.

Отлично подходит инфракрасная система для обогрева лоджии или балкона, отделанного вагонкой или гипсокартонными листами.

О чем не стоит забывать?

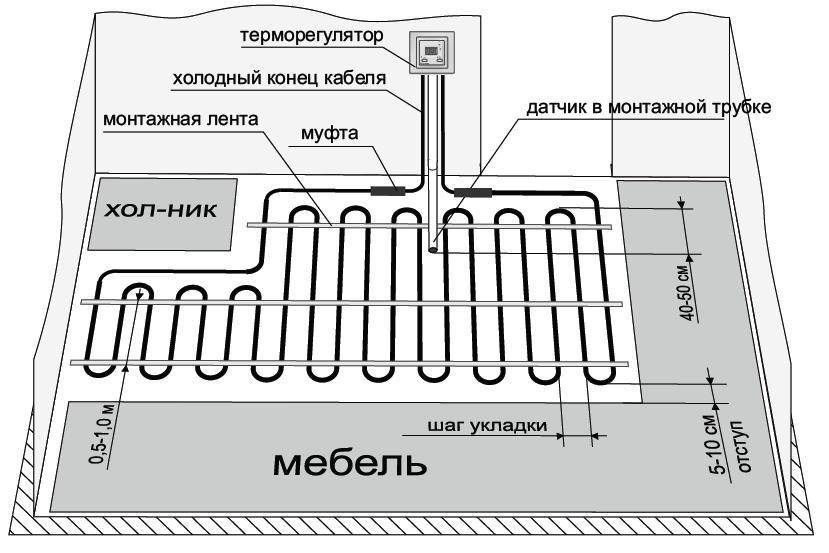

Схема электрического теплого пола.

Когда вы укладываете электрический теплый пол как настенное отопление, сам процесс не очень отличается от того, как устраивается система кабеля на полу. Есть некоторые сложности: например, не очень просто прикрепить кабель на весу, для чего необходимо заранее запастись большим количеством дюбелей. Есть и другой вариант при решении этой сложности: на стену заранее крепится сетка из металла, и уже к ней привязывается кабель системы «теплый пол».

Следующая сложность, подстерегающая вас, — это штукатурка стен. Обычная штукатурка не подходит, так как она будет крошиться от воздействия на нее тепла, за чем неизбежно отвалится сама плитка. Поэтому не рискуйте и сразу используйте специальный клей для плитки и штукатурьте стену им, хотя это очень непросто, ведь клей не рассчитан для вертикальных поверхностей. Справившись с этой задачей, вы обезопасите себя от отваливания плитки.

Возможно появление сетки на поверхности плитки вследствие перепада температур при включении и отключении системы «теплый пол». Чтобы избежать этой неприятности, покупая плитку, заранее уточните, подойдет ли она под электрический кабель, или же старайтесь избегать резкого и частого переключения температуры.

Греющий кабель и мат

Где лучше использовать греющий кабель? Там, где у вас будет минимальная стяжка, либо плитка с клеем – т.е. кухня и санузел.

Как правило, после завершения работ строителями, ни о какой полноценной стяжке речи уже быть не может. Максимум вам остается 5-6см.

Если еще меньше, то выбор однозначен – только нагревательный мат. Его можно укладывать непосредственно в слой плиточного клея.

К недостатку электрического теплого пола можно отнести то, что помимо своего помещения, вы еще будете прогревать и потолок снизу. За свой счет вы будете отапливать и соседей.

У вас теплый пол, у них – теплый потолок.

Таблица сравнения эффективности нагревательного кабеля и пленочных инфракрасных полов:
Сравнить цены на текущий день теплых полов с нагревательным кабелем или матами и инфракрасной пленкой, а также их комплектующих можно здесь.

Несколько слов о безопасности

Пленочные полы считаются безопасными для здоровья людей. Они не оказывают негативного воздействия на организм во время работы

Но с другой стороны, их важно правильно смонтировать, заизолировав все контакты, чтобы избежать поражения электрическим током. В остальном они полностью безопасны

Электромагнитного излучения бояться не стоит – его уровень ничтожно мал для того, чтобы причинить вред.

Инфракрасный теплый пол

Бытует мнение, что благодаря наличию таких полов в доме улучшается микроклимат. А также некоторые отмечают снижение рецидивов появления аллергических реакций на что-либо.

Виды теплых полов

В связи с тем, что применение тёплого пола с водяным подогревом в квартире не разрешено, применение и устройство  тёплого пола – как выбрать и что предпочесть – лучше всего изучить на примере использования электрического обогрева пола.

Каким может быть пол с электрическим подогревом

На сегодняшний день используются два самостоятельных варианта создания электрического обогрева пола:

1. Греющий кабель;
2. Нагревательный мат.

Для того, чтобы правильно решить, какой тёплый пол выбрать, надо ознакомиться с особенностями каждого из них.

В первом из обозначенных вариантов обогрев осуществляется за счёт использования специального греющего кабеля. В обычном кабеле главной задачей является пропускание тока без потерь и нагрева самого кабеля. В греющем кабеле, наоборот, задачей является выделение при протекании тока тепла, причём оно нормируется на единице длины  кабеля, благодаря чему можно рассчитать величину получения тепла. Особенностью применения подобного кабеля является его расположение в объёме специальной стяжки, выполняемой поверх имеющегося пола, в результате чего уровень пола поднимется не менее чем на три сантиметра.

Кабельный электрический теплый пол

В том случае, если нельзя выложить стяжку, нет другой возможности получить тёплый пол, как выбрать нагревательный мат.

Для его использования не нужно выполнять специальную стяжку, он вполне размещается под покрытием пола, в качестве которого могут быть кафель, керамогранит и т.д., в клеевом слое. Для его монтажа достаточно раскатать сетку и подключить её к розетке.

Термомат

Достоинства и недостатки рассмотренных систем

У каждой из представленных систем обогрева есть определённые преимущества и недостатки. Нужно решить, определив, что нужен тёплый пол электрический, – как выбрать оптимальный способ создания такого пола. Как уже отмечалось, для размещения греющего кабеля требуется создание специальной стяжки, что довольно значительно ограничивает применение подобного обогрева. Однако достоинством этого способа будет, при прочих равных условиях, меньшая потребляемая на обогрев мощность по сравнению с нагревательным матом.

Мощность теплых полов

Для справки можно привести некоторые данные о потребляемой мощности. В сухом помещении для обогрева с помощью кабеля требуется мощность сто — сто двадцать ватт на квадратный метр, для мата же требуется сто шестьдесят — сто восемьдесят ватт на квадратный метр. Приведённые цифры позволяют сделать некоторые выводы о том, какой выбрать электрический теплый пол. Причём отмеченная разница в потребляемой мощности будет ещё больше, если обогрев используется во влажном помещении (ванна, кухня) или тем более на лоджии.

Кроме отмеченного выше, есть и другой положительный эффект от дополнительной стяжки. Она выступает в роли своеобразного аккумулятора тепла. Нагреваясь, стяжка  распределяет тепло по всей поверхности пола. Следствием этого будет долгое остывание пола и меньшее время работы системы обогрева, что приведёт к уменьшению потребления электроэнергии.

При выполнении дополнительной стяжки между ней и полом укладывается слой термоизоляции. Это предотвращает уход тепла через пол к соседям, что повышает эффективность работы системы обогрева. Подобное уменьшение потерь тепла должно служить дополнительным доводом в понимании – какой выбор электрического тёплого пола будет лучшим.

Укладка теплоизоляции

Это позволяет использовать в любой квартире подобный обогрев,  не проводя дополнительных работ, связанных с переделкой полов.  Что будет решающим для вас, какой теплый пол лучше выбрать – будет определяться вашими возможностями и конкретными обстоятельствами (готовность выполнить ремонт, использовать дополнительную электроэнергию и т.д.).

О системе тёплых полов в целом

Рассматривая задачу, как подобрать тёплый пол для конкретных условий и конкретной квартиры необходимо учесть целый ряд факторов. К ним можно отнести:

• будет ли выступать система в качестве основной для обогрева помещения или использоваться только для подогрева в дополнение к центральной системе отопления;
• особенности помещения (жилое, ванная, кухня и т.д.);
• какое управление (термостат) и возможные режимы работы всей системы будут востребованы;
• какая дополнительная теплоизоляция может быть использована без переделки помещения (пороги, двери);
• обеспечение электроэнергией в нужном объёме.

Учёт этих факторов, а также нескольких дополнительных, таких как расположение помещения на нижних или верхних этажах здания, толщина покрытия плитки пола, позволит определить требуемую мощность для обогрева

Принять во внимание всё эти факторы и провести расчёт помогает специальная методика, изложенная в СНиП-ах

Схема монтажа теплого пола

При монтаже и расчёте тёплого пола необходимо учитывать, что для обогрева используется только свободная от мебели и оборудования площадь, а также то, что нагревательные элементы располагаются на некотором расстоянии от стены.

Для обеспечения комфортных условий площадь, занимаемая системой обогрева, должна быть не менее семидесяти процентов от всей площади помещения. Такое соотношение общей и обогреваемой площади сделает обоснованным ваш выбор тёплого пола,  независимо от используемой системы обогрева.

Технологии укладки

По окончании расчета всех составляющих системы и выбора подходящей схемы переходят к подготовке строительных материалов, дополнительного оборудования и инструмента. После этого приступают непосредственно к монтажу. Иногда элементы таких полов укладываются на полистирольные плиты, размещенные в определенном порядке на черновом основании. Помимо этого для этих целей допускается применять следующие способы:

• размещение полипропиленовых труб непосредственно на бетонном основании;
• монтаж системы в пазах деревянных плит, остающихся после обустройства полового настила;
• укладка на залитое предварительно основание-стяжку.
