Собственноручное создание теплого водяного пола из полипропиленовых труб

Подготовительные работы

В ходе подготовительных работ необходимо учесть все мелочи, которые прямо или косвенно впоследствии смогут повлиять на эффективность функционирования конструкции. В частности, чтобы теплый пол из полипропиленовых труб грел воздух в помещении, а не расположенную под системой основу, необходимо произвести теплоизоляцию. Своими руками она выполняется в несколько этапов:

  • на черновую стяжку уложите слой гидроизоляции. Для этого подойдёт толстая полиэтиленовая плёнка. При выполнении работ в частном доме, заверните её на стену на 100 миллиметров. Так вы ограничите попадание на элементы тёплого пола поднимающейся от грунта влаги.
  • следующий этап – укладка теплоизоляционного материала. В качестве такового в большинстве случаев используется экструдированный пенополистирол. Монтаж производите в шахматном порядке. На стыках плит при неровной черновой стяжке могут образовываться щели. Заполнить их можно монтажной пеной. Такую же операцию произведите с зазорами между плитами пенополистирола и стеной.

Прежде, чем укладывать трубы, нужно покрыть пол слоем теплоизоляционного материала

Как залить канализационные трубы в пол

Замуровывание канализационной трубы – это способ рационального использования площади, придание интерьеру помещения законченного эстетического вида. Но в процессе монтажа возникает вопрос: можно ли прятать коллектор под слоем бетона, не произойдут в дальнейшем аварии, в местах с трудной доступностью.

Ограничения

Систему отвода сточных вод проводят, руководствуясь требованиями и нормами СНиП 2.04.01-85:

  • Удаление жидких отходов осуществляется по самотёчным магистралям.
  • Прокладка допускается на технических этажах, производственных и подсобных помещениях, подвальных этажах, специализированных технологических помещениях, предназначенных для обустройства коммуникаций.
  • Скрытое устройство разрешёно над навесным потолком, в технологических шахтах, ванных комнатах или душевых, в конструкциях со скрытием под слоем бетона.
  • Нельзя протягивать канализационные трубы в обеденных зонах, детских спальнях дошкольных и школьных учреждений, палатах и кабинетах больниц, жилых комнатах, помещениях с электрооборудованием (щитовые, трансформаторные), залах общегражданского назначения (читальни, библиотеки, учебные аудитории и т.п.).

Причины

Необходимость заливать бетоном коллектор, проходящий в помещении, вызвана рядом факторов:

  • смена устаревшей конструкции на новую;
  • ремонт канализационной трубы;
  • текущий ремонт сантехнических помещений, кухни;
  • имеется возможность приподнять уровень пола без особой потери пространства;
  • есть возможность спрятать канализационные трубы в пол, стены при возведении нового здания или частного дома.

Удаляя канализационную трубу в слой бетона, возникает ряд положительных моментов:

  • появляется возможность рационально планировать внутреннее пространство помещения;
  • спрятанные трубы в пол «не мозолят» глаза;
  • помещение освобождается от «торчащих» элементов коммуникаций.

Нюансы монтажа

Решая проблему: можно ли замуровывать магистраль под кирпич или стяжку, необходимо учесть технические свойства материала коллектора. Жидкие отходы могут иметь разную температуру, от 0 до 90°C. Этот фактор вызывает появление внутри канализационной трубы напряжение, вызванное тепловым расширением. Пластиковая конструкция, обладая меньшей прочностью, может получить механические повреждения и потерю герметичности.

Устранению вредных явлений и снижение нагрузки помогает простое действие. Прежде чем устанавливать канализационную трубу в укрытие, её обматывают несколькими слоями полиэтиленовой плёнки. Это создаст свободу расширения в разных плоскостях. Дополнительный плюс избавления трубы от тепловых перегрузок, – снижение влияний на кольцевые резиновые уплотнения в местах стыка отдельных частей магистрали.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

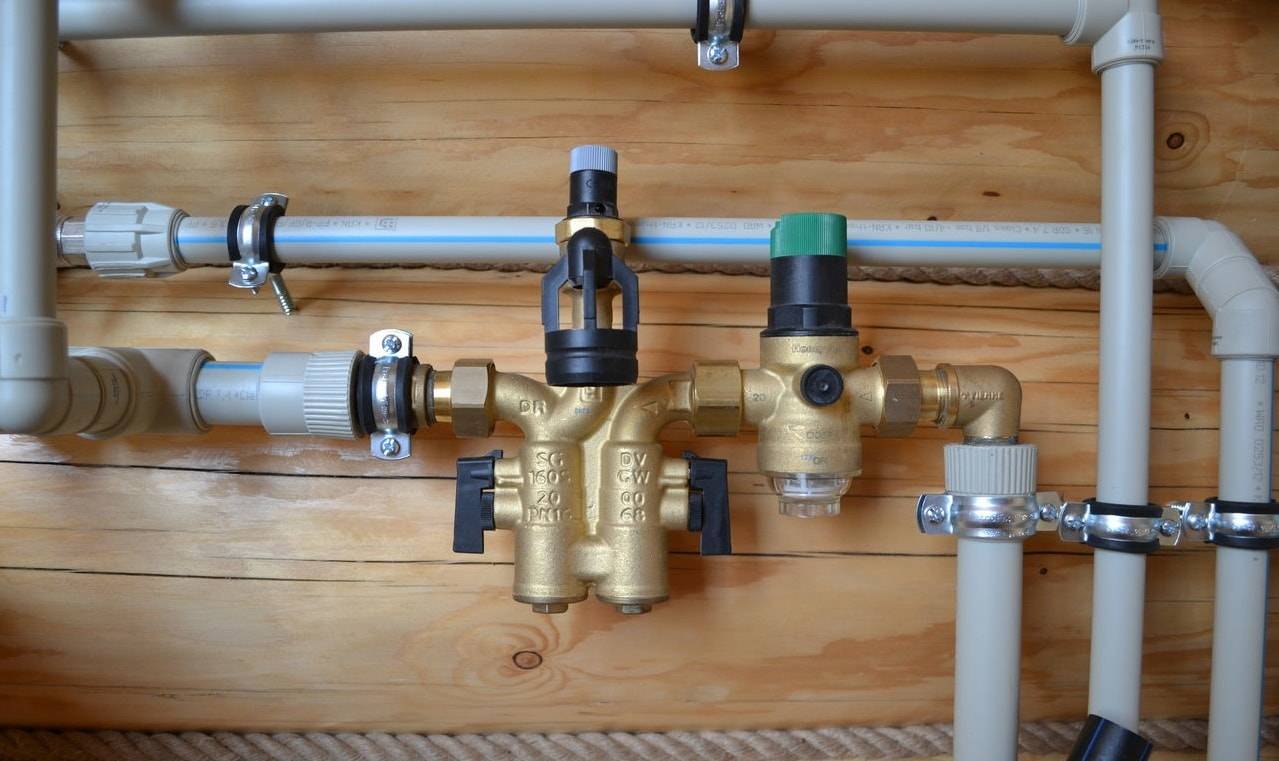

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Достоинства полипропиленовых труб

К преимуществам этих изделий относят:

  1. Долговечность – при соблюдении основных правил эксплуатации системы, а также температурного режима в ней до 75 градусов, изделия могут прослужить свыше 25 лет.
  2. Герметичность стыков обеспечивается применением специальной технологии соединения отдельных составляющих трубопровода при помощи паяльника.
  3. Эластичность, высокая механическая прочность и морозоустойчивость. Даже если транспортируемая жидкость замерзнет, то изделия немного расширяются, а затем возвращаются к своим исходным размерам.
  4. Не подверженность коррозии, не боятся воздействия растворителей и кислот, отложения солей на внутренних поверхностях.
  5. Отсутствие в них бактериальной флоры.
  6. Низкая теплопроводность и отсутствие конденсата обусловлены одинаковой температурой теплоносителя на входе и выходе из системы.
  7. Невысокая стоимость труб и соединительных элементов по сравнению с альтернативными вариантами.Высокие экологические показатели материала позволяют не наносить вреда окружающей среде при его эксплуатации и утилизации.
  8. Небольшой вес по сравнению с изделиями, выполненными из стали.

Полипропиленовые трубы, применяемые для теплого пола, оказываются под воздействием больших температур, и изменяют свои размеры. Обычно коэффициенты термического и линейного расширения фиксируются в их характеристиках. Поэтому специалисты рекомендуют при монтаже отдать предпочтение изделиям армированным стекловолокном или алюминием.

Можно ли удлинять трубы, если не хватило длины?

Как известно, делать петлю тёплого водяного пола лучше цельной, это придаёт системе надёжность, а соединения осуществлять в местах крепления с коллектором. При большом размере обогреваемого помещения рекомендовано разбивать площадь на несколько ветвей.

Чтобы не ошибиться в размере петли, следует правильно произвести расчёт. Для этого можно воспользоваться онлайн-калькулятором.

Однако, удлинить контур тёплого пола при необходимости всё же можно, путём подсоединения к нему недостающего участка трубы, что кстати по Госту разрешено. Наращивать петли пола с обогревом возможно по различным методикам, для этого используются стыковые соединения — чаще пресс-фитинги.

Подводя итог можно сказать, что соединение труб тёплого пола допустимо, и есть различные способы. Но практичнее и надёжнее укладывать цельную петлю, особенно под стяжку, чтобы в случаи протечки не пришлось разрушать бетонный слой.

Кроме того, следует отдавать предпочтение качественным трубным изделиям и соединительным деталям, от проверенных производителей. В таком случаи, нагревательный пол вам прослужит долго и будет создавать комфортную атмосферу в доме.

Особенности полипропиленовых труб для теплого пола

Полипропиленовая труба находит широкое применение при создании различных инженерных коммуникаций, таких как:

  • Отопительная система.
  • Система водоснабжения.
  • Отвод стоков.

Благодаря свойствам полипропилена существует возможность применения труб из этого материала в любой среде:

  • На открытом воздухе.
  • В любом типе грунта.
  • Под слоем штукатурки в стене.
  • В различных каналах.

Основными достоинствами полипропиленовых труб можно назвать следующие моменты:

  • Герметичные стыки. Применение современной технологии, при которой сваривание осуществляется с помощью специального паяльника, обеспечивает полную герметичность полипропиленовых трубопроводов в местах соединения. Использование такого оборудования позволяет выполнять сварку за короткий промежуток времени, при этом работа с паяльником не представляет сложности.
  • Механическая прочность, сочетаемая с эластичностью. Это свойство позволяет использовать полипропилен при довольно низких температурах воздуха. Целостность структуры материала не нарушается даже при замерзании воды внутри трубы из полипропилена. После оттаивания жидкости трубопровод возвращается к прежним параметрам.
  • Долгий срок использования. Эксплуатация полипропиленовой трубы под давлением в системе до 7,5 атмосфер и температурой рабочей среды в пределах +75 0 С возможна на протяжении четверти века.
  • Доступная стоимость. Цена на полипропиленовые трубы занимает более низкие границы по сравнению с другими видами изделий аналогичного типа. В частности это относится к соединительным элементам.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Важно! Выбирая метод, чтобы состыковать трубы пола, следует учитывать рабочее давление, так как каждое соединение предназначено выдержать определённую нагрузку. Рассмотрим подробнее способы — как соединять трубы тёплого пола

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

  1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
  2. на срез трубы одевается электросварочный фитинг;
  3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
  4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
  5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

  • на край обжимной трубки надевается гайка, резьбой в сторону соединения;
  • разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
  • натягивается шланг с приспособлением для фитинга;
  • обжимная гайка плотно затягивается при помощи двух гаечных ключей.
  1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
  2. на полимерный шланг одевается зажимная гильза;
  3. конец контура растягивается в диаметре с помощью расширителя;
  4. растянутым краем трубка натягивается до упора на штуцер фитинга;
  5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

  • срезы контура зачищаются снаружи и изнутри;
  • специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
  • изделия стыкуются, а лишняя смесь удаляется;
  • место соединения прогревается газовой горелкой и припой заполняет зазоры.

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

  • корпуса — бывает разной формы (угла, тройника, муфты);
  • гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
  • клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

К сведению! Корпус фитинга оснащён «окошком», для контроля правильности вставления трубного изделия. Только когда трубку видно в данном отверстии, можно приступать к прессовке.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Полиэтилен и полипропилен: преимущества и недостатки

Прежде чем отдать предпочтение тому или иному варианту, рассмотрим подробнее трубы из сшитого полиэтилена и полипропилена.

Сшитый полиэтилен

Современный полиэтиленовые трубы не имеют шва

При слове «полиэтилен», да ещё и сшитый, у большинства простых обывателей сразу же возникает образ чего-то непрочного и недолговечного, но это отнюдь не так. Современные технологии позволяют сшивать материалы таким образом, что на поверхности трубы не остаётся никакого шва, ослабляющего прочность конструкции.

Совсем недавно полиэтиленовые шланги сваривались продольным швом, что не делало их особенно прочными. В результате самой распространённой области их использования были дачи и приусадебные хозяйства, где их применяли для поливки насаждений.

Но полиэтилен, сшитый при помощи современных технологий, обладает повышенной прочностью. Особенно это касается полиэтиленовой трубы РЕ-RТ, то есть с повышенной термостойкостью. Структура стенки такой трубы представляет собой трёхмерную сетку с прочными молекулярными связями. Это достигается тем, что сварка трубы идёт на молекулярном уровне, в результате образуется практически монолитное соединение.

Среди минусов полиэтиленовых тёплых полов можно отметить их недостаточную стойкость к внешним физическим воздействиям.

Давление извне способно пережать трубу, что приведёт к проблемам с циркуляцией теплоносителя по системе, поэтому полиэтиленовые обогревательные элементы рекомендуется укрывать бетонной стяжкой, которая играет роль своеобразного панциря, защищающего их от давления со стороны напольного покрытия.

Полипропилен

Трубы, сделанные из данного материала, известны сегодня практически каждому. Именно они за последнее десятилетие почти вытеснили в строительстве «классику» в виде металлических водопроводных труб.

Полипропиленовые трубы обладают целым спектром неоспоримых плюсов:

  1. Длительный срок эксплуатации, достигающий при правильном монтаже до 50 лет.
  2. Высокая стойкость к различным химическим реагентам. В связи с этим в качестве теплоносителя можно использовать не только воду, но и антифриз или этиленгликоль.

    Полипропилен меньше коррозируется и меньше шумит при прохождении воды по трубам

  3. Стойкость к коррозии и отложениям солей и ржавчины. Полипропилен абсолютно индифферентен к молекулам воды, поэтому трубам не угрожает ни коррозия, ни ржавчина, а гладкая внутренняя поверхность препятствует отложению на стенках различных осадков, содержащихся в теплоносителе.
  4. Пониженный уровень шума. При циркуляции жидкости по трубам шумы почти полностью поглощаются толстыми многослойными полипропиленовыми стенками.
  5. Высокая механическая прочность. Полипропиленовую трубу практически невозможно передавить в отличие от мягких полиэтиленовых видов, поэтому вовсе не обязательно прятать нагревательные элементы из полипропилена в бетонную стяжку.

Имеют обогревательные системы и свои недостатки. Прежде всего, это ограничения в нагрузках, которые составляют 7,5 атмосфер давления и + 95 С максимальной температуры. Рекомендуемая рабочая температура составляет + 75 С.

Для того, чтобы согнуть такой материал понадобится специальное оборудование

При превышении данных параметров полипропилен начинает деформироваться и значительно увеличиваться в объёмах. Другой минус таких труб – чрезмерная жёсткость.

Настелить полипропилен «змейкой» или спиралью, как полиэтиленовые трубы, вряд ли получится, поэтому при монтаже тёплого пола из полипропилена невозможно будет обойтись без «утюга» для сварки труб и переходников-уголков для соединения отдельных элементов.

После ознакомления со всеми преимуществами и недостатками полипропилена и полиэтилена вы сможете сделать наиболее подходящий для вас выбор.

Если вы решили использовать в качестве материала для тёплого пола полипропиленовые трубы, следует ознакомиться с основными критериями их выбора.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Монтаж

Монтаж обогревательной системы происходит в несколько этапов.

Подкладка

Для эффективного обогрева пол до укладки необходимо подготовить.

Если основания как такового нет, вначале делают черновую стяжку из песчано-цементного раствора. Если в качестве основания выступают бетонные плиты, их выравнивают, замазывая все щели и добиваясь отсутствия перепада уровня выше 1 см.

Черновую стяжку очищают от грязи и пыли, после чего укладывают слой гидроизоляции. Материалом для этого обычно выступает толстая плёнка. Специалисты рекомендуют заводить плёнку на стены на расстояние в 10–20 сантиметров. В помещении с повышенной влажностью, в загородных домах это является обязательным. Плёнку укладывают внахлёст на 10–20 сантиметров и в местах стыков проклеивают монтажным скотчем.

По периметру комнаты клеится демпферная лента. Её края должны быть примерно на 20 мм выше будущей стяжки. После высыхания стяжки края ленты обычно обрезают.

Затем укладывают теплоизоляцию для того, чтобы тёплые полы обогревали помещение наиболее эффективно. Существуют разные теплоизолирующие материалы как рулонные, так и в виде плит; выбор покрытия зависит от личных предпочтений, цены, толщины. Все щели между ними стоит заделывать монтажной пеной для исключения возможности утечки тепла. Толщина теплоизоляции при монтаже на холодном полу или грунте должна быть от 5 сантиметров, в ином случае достаточно 3 сантиметров.

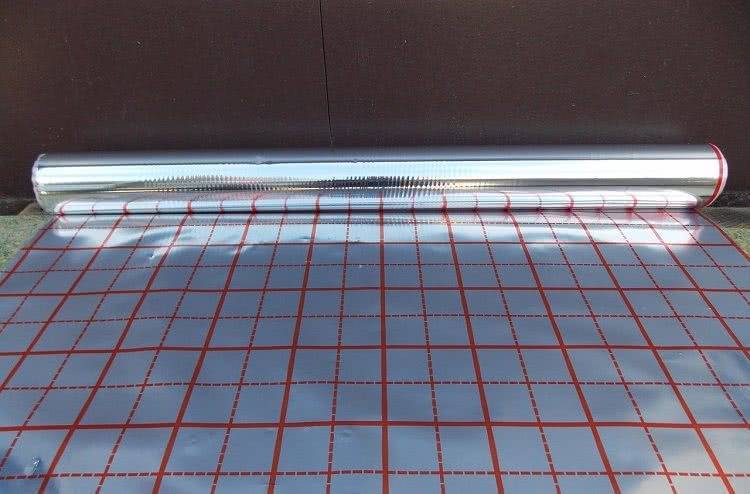

Если теплоизоляционный материал не фольгирован поверх него кладут фольгированную плёнку. В месте стыков её следует проклеивать алюминиевым скотчем.

Рекомендуем ознакомиться: Как правильно согнуть медную медную трубу своими руками?

По завершении пол готов к укладке отопительного контура.

Укладка труб

При работе с полипропиленом в помещении требуется поддерживать рабочую температуру выше 5°C.

Крепить трубу можно двумя способами: с помощью дюбелей через теплоизоляцию и крепление к армированной сетке. Предпочтительным является вариант крепления к сетке как более надёжный. Плюс к этому сетка позволяет укрепить слой стяжки, которой будут покрывать систему отопления.

Сетку для крепления кладут на теплоизоляционную подложку. Затем по ней прокладывают трубы для тёплого водяного пола согласно ранее выбранной схеме и крепят пластиковыми хомутами или проволокой. Крепление нельзя затягивать слишком сильно — это может привести к деформации труб во время работы и понизить их срок службы. В месте соединений между собой их скрепляют с помощью специального сварочного аппарата. Он существует в нескольких вариантах и прост для работы.

Тестирование

После прокладки и закрепления труб их подключают к коллектору и тестируют. Для теста отопительного оборудования подают воду, одновременно с этим вытравливая воздух. Давление воды при этом должно быть выше рабочего, но не более 6 Бар.

Через сутки проверяют давление, и если оно опустилось не более чем на 2 Бар, то можно приступать к покрытию. Если давление меньше, значит, в прокладке произошла ошибка.

Завершающий этап

После успешного тестирования приступают к укладке бетонной стяжки. Если помещение небольшое, можно дополнительно использовать ещё одну армирующую сетку, которую кладут сверху.

Для бетонной стяжки готовится специальная смесь с пластификатором, при отсутствии дополнительной армирующей сетки также рекомендуют добавлять фибру из волокон полипропилена. Укладка стяжки происходит при температуре от 5C. Стоит помнить, что стяжке для полного высыхания нужно 28 дней.

После того как стяжка высохла, можно приступать к укладке полового покрытия. Выбор покрытия пола осуществляют среди материалов со специальной маркировкой. Идеальным материалом для тёплого пола считается плитка.

Расчет и распределение труб

Для каждого помещения расчет протяженности трубы и шага ее установки необходимо произвести в отдельности. Расчеты водяного теплого пола можно выполнить посредством специализированных программ или воспользовавшись услугами проектных организаций. Самостоятельно посчитать необходимую мощность для каждого контура очень сложно, при этом учитывается масса параметров и нюансов. Если же допустить огрех в расчетах, это может свести на нет всю работу системы или привести к неприятным последствиям, среди которых: недостаточная циркуляция воды, проявление «тепловой зебры», когда по полу чередуются теплые и холодные участки, неравномерный нагрев пола и образование мест утечки тепла.

Для проведения расчетов необходимы следующие параметры:

  1. Размеры помещения;
  2. Материал стен, перекрытий и теплоизоляции;
  3. Тип теплоизоляции под теплый пол;
  4. Тип напольного покрытия;
  5. Диаметр труб в системе теплого пола и материал;
  6. Мощность котла (температура воды).

По этим данным можно определить необходимую длину используемой трубы для комнаты и шаг ее установки для достижения требуемой мощности теплоотдачи.

При распределении труб следует выбрать оптимальный маршрут укладки

Важно учитывать, что вода, проходя по трубам, постепенно остывает. К слову сказать, это не недостаток, а скорее плюс водяных теплых полов, ведь и теплопотери в комнате происходят не равномерно. При распределении труб водяного теплого пола в каждом контуре следует придерживаться ряда правил:

При распределении труб водяного теплого пола в каждом контуре следует придерживаться ряда правил:

Укладку труб желательно начинать от внешних, более холодных стен помещения;

Важно: Если ввод труб в комнату находится не со стороны внешней стены, то участок трубы от ввода к стене утепляется

  • Для постепенного уменьшения нагрева пола от внешней стены к внутренним используется способ укладки «змейкой»;
  • Для равномерного обогрева пола в помещениях со всеми внутренними стенами (в ванной, гардеробе и т.п.) используется укладка по спирали от края комнаты в центр. Труба доводится по спирали до центра с двойным шагом между витками, после чего разворачивается и разматывается в обратном направлении до вывода из комнаты и к коллектору.

Помимо длины и формы распределения труб следует просчитать их гидравлическое сопротивление. Оно повышается с увеличение длины и каждым поворотом. Во всех контурах, подсоединенных к одному коллектору, желательно привести сопротивление к одинаковому значению. Для разрешения таких ситуаций необходимо разделять большие контуры с длиной трубы более сотни метров на несколько меньших.

Для каждого контура покупается единый отрезок трубы необходимой длины. Недопустимо использовать стыки и муфты на трубах, которые укладываются в стяжку. Так что расчет длины и заказ должен осуществляться после тщательно проведенных расчетов с продумыванием всего маршрута укладки.

Важно: Расчет ведется для каждой комнаты в отдельности. Также нежелательно использовать один контур для обогрева нескольких помещений

Для утепления лоджии, веранды, мансарды укладывается отдельный контур, не совмещенный с прилегающими комнатами. Иначе большая часть тепла будет уходить на ее отопление, а комната останется холодной. Утепление под теплый пол выполняется также как и с полом, расположенным на грунте. В остальном различий в плане монтажа теплого пола на лоджии нет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
