Тепловизор для дома: ищем утечку тепла

Отчет о проведении комплексного ТВО объекта

Если ТВО проводит сторонняя компания, то по завершении работ обычно изготовляются карточка тепловизионного обследования объекта или тепловой паспорт. Если обследование выполнено в соответствии с правилами и нормами ГОСТ, то оно будет иметь юридическую силу, а использовать такой документ можно в суде.

К тепловым снимкам прилагается отчет, который обычно содержит следующие сведения технического и практического характера:

  1. Полные сведения об исследуемом объекте, дата и обстоятельства проведения ТВО.
  2. Ссылки на государственные нормативы и требования, на которые опирался эксперт.
  3. Условия проведения ТВО (температурный режим, уровень влажности, ветер и так далее).

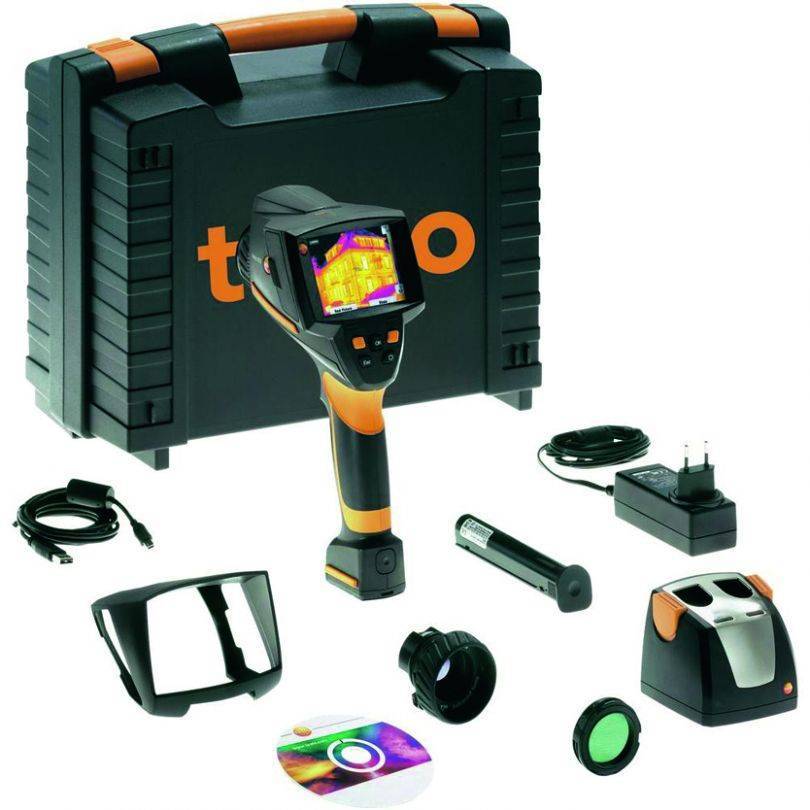

  4. Полный перечень применяемого ТВО-оборудования, а также его краткое техническое описание.
  5. Перечень обнаруженных дефектов, недостатков, повреждений, трещин (если они есть).
  6. Советы и рекомендации по устранению вышеперечисленных недостатков (если они обнаружены).
  7. Сведения о компании + информация юридического характера, позволяющая идентифицировать организацию.

Как проводится тепловое исследование

Методика тепловизионного обследования электрооборудования, зданий, отдельных объектов предельно проста.

В общем случае алгоритм ТВО выглядит следующим образом:

Тепловизоры работают от аккумулятора, поэтому перед его применением следует выполнить зарядку. Если Вы планируете записывать какую-либо информацию (фото, видео), то необходимо проверить свободное место на карте памяти, поскольку в противном случае данные не смогут сохраниться.

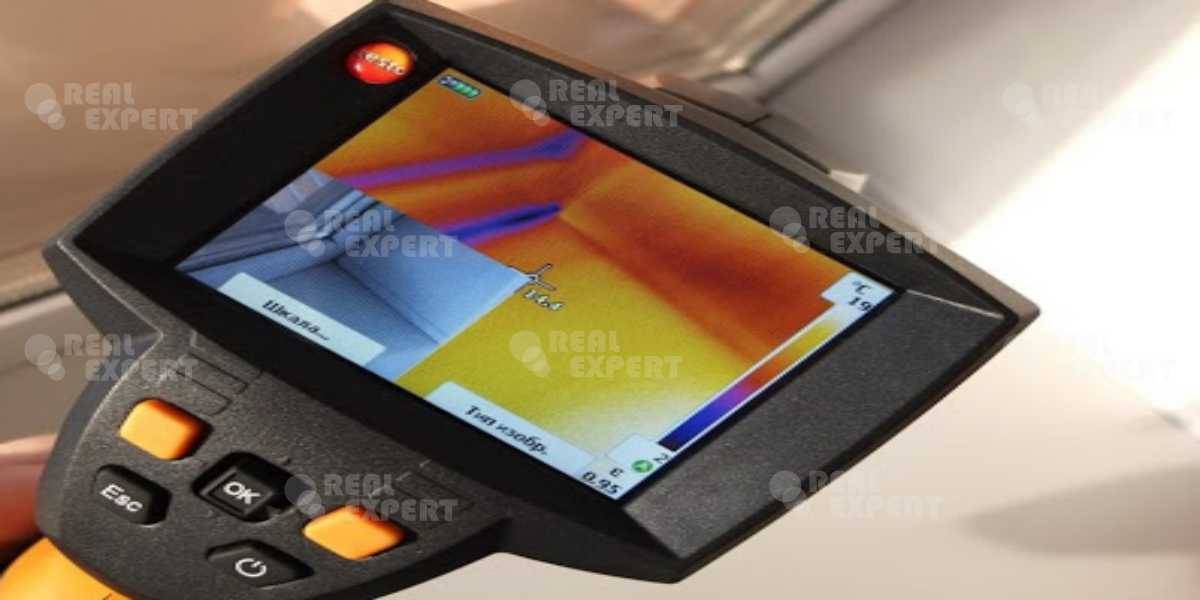

Включите тепловизор, дождитесь запуска рабочего режима — и наведите устройство на нужный участок, который Вы хотите исследовать. Перемещать камеру-тепловизор следует медленно, поскольку разные устройства обладают разной чувствительностью (прибору нужно какое-то время, чтобы начать получать точные данные).

Если нужно сделать снимки или фотографии, активируйте соответствующий элемент интерфейса. Расположение нужного пункта или кнопки может сильно отличаться в зависимости от устройства и установленных программ. Если используете прибор впервые, под рукой должна быть инструкция по проведению тепловизионного обследования.

По завершении ТВО можно распечатать полученные фотографии, сохраненные на флэшку или карту памяти. Фото будут выступать в качестве доказательств Ваших слов.

Основные правила и рекомендации при проведении обследований

Чтобы полученные данные имели прогностическую ценность и соответствовали современным требованиям и нормам, должны быть выполнены определенные рекомендации по результатам тепловизионного обследования.

Перечислим основные из них:

  • Исследование рекомендуется проводить в ясную безветренную погоду, когда на небе отсутствуют тучи и не идет дождь.
  • Дело в том, что в случае ветренной погоды потоки воздуха могут распространяться в соответствии с направлением ветра, что сделает результаты экспертизы неточными. Однако это правило касается только внешних исследований.
  • Если Вы хотите выполнить исследование комнаты или дома изнутри, то наличие ветра или осадков серьезного значения играть не будет, поэтому правила можно не придерживаться.

Вопрос эксперту
При какой температуре проводят тепловизионное обследование? На самом деле этот вопрос лишен практического смысла. Дело в том, что для точного исследования важна не столько температура окружающего воздуха, сколько факт наличия перепадов температур. Большинство приборов отличаются средней точностью — для них будет достаточно перепада на улице или в здании в 10-15 градусов. В таком случае можно получить четкие точные снимки, где все необходимые сведения будут четко просматриваться.

Нужно ли проветривать помещение перед тепловизионным обследованием? Большинство экспертов склоняются, что делать этого не нужно и даже вредно. Дело в том, что при проветривании активизируется теплообмен между окружающей природой и помещением/объектом. Поэтому прекратить проветривание следует минимум за 2-3 часа до проведения экспертизы

Важно создать естественные условия в помещении (не нужно открывать окна, приоткрывать двери и так далее)

Функциональные характеристики тепловизора: 3 важных фактора

Современный тепловизор должен отвечать целому ряду требований:

Термочувствительность устройства

Чем ниже это значение, тем более качественное изображение выведет тепловизор. Сейчас допустимым считают показатель в 0,05-0,08 °С. Чаще всего такой чувствительности достаточно, чтобы обнаружить очевидные проблемы.

Термочувствительность самых совершенных приборов составляет 0,025- 0,05 °С. Такие тепловизоры смогут лучше отобразить даже самые незначительные температурные изменения – например те из них, которые вызваны не плохими стыками, а скрытыми полостями в строительных конструкциях.

Но нужны эти устройства лишь при необходимости тщательных исследований в сложных и неочевидных ситуациях.

Диапазон измерения температур

Он определяет, какую степень охлаждения или нагрева сможет показать данный прибор и тем самым определяет область применения тепловизора, за пределами которой он из важного изобретения превращается в малополезную вещь. Наиболее функциональные модели обладают верхней границей измерений в 600- 1000 °С

Чуть меньше возможностей у оборудования с пределом в 250 °С

Наиболее функциональные модели обладают верхней границей измерений в 600- 1000 °С. Чуть меньше возможностей у оборудования с пределом в 250 °С.

Однако при использовании в ремонтно-строительной сфере для исследования состояния стен, крыши, окон и других частей здания достаточно тепловизора с диапазоном измерения 0-100 °С.

Размер матрицы

Определяет четкость полученного тепловизионного изображения и возможность увидеть подробную термосъемку объекта.

Так, у матрицы с размерами 320 × 240 пикселей число чувствительных элементов в четыре раза больше, чем у матрицы 160 × 120 пикселей. Соответственно, и тепловизионное изображение будет во столько же раз четче и информативнее.

Чем больше размеры матрицы, тем качественнее будут картинки и тем легче определить температурные аномалии и понять причину их появления.

Плохое соединение — лидер любого рейтинга поломок

Фото № 1

На этом фото с тепловизора хорошо заметен сильный нагрев в области болтового соединения в цепи прерывателя на 2000 А. Рост сопротивления и продолжение нагрева металла может привести к возгоранию, замыканию, дуговому разряду или другим опасным последствиям.

Фото № 2

На фото № 2 слева ослабленный зажим предохранителя на стороне фазы С привел к чрезмерному нагреву. Такое может произойти, например, в случае неаккуратной замены предохранителей. На фото № 2 справа чрезмерный нагрев наблюдается в местах соединения фаз А и С. Болты были затянуты без учета требований по усилию. Невооруженным взглядом подобные проблемы не видны. Между тем, плохое соединение может стать причиной взрыва предохранителя.

Фото № 3

Тепловизор хорошо видит разницу в температуре между разными элементами конструкции соединения вывода трансформатора. Очевидно, существует проблема с контактом, которая требует незамедлительного исправления. Отключение и тем более поломка трансформатора часто приводят к длительному простою оборудования из-за необходимости покупки запчастей и проведения ремонта.

Фото № 4

На фото № 4 слева один потерянный винт привел к сильному перегреву обычного однополюсного выключателя в системе освещения. Изоляция на проводах оплавилась, и сложилась опасная ситуация. Выключатель пришлось заменить, а поврежденные концы кабеля обрезать. Если бы в итоге кабель оказался слишком коротким, потребовался бы более длительный ремонт. На фото № 4 справа еще один выключатель с плохо закрепленным фазным проводом. Выключатель отвечал за питание одного из устройств безопасности сети, но при этом был закреплен так плохо, что выпал из разъема, когда электрик его коснулся. Тепловизор обнаружил проблему по сильному нагреву места соединения. К счастью, неполадка была замечена вовремя.

Фото № 5

На фото № 5 слева старые предохранители, у которых из-за большого срока эксплуатации и коррозии значительно выросло сопротивление в зоне контакта и появился сильный нагрев. На фото № 5 справа показан старый трехфазный ножевой выключатель в распределительном щите открытого типа. Это устаревшее оборудование, но оно все еще встречается. С помощью тепловизора был обнаружен сильный нагрев. Это серьезная проблема — ножи могут “привариться” и выключатель нельзя будет разомкнуть.

Фото № 6

На фото № 6 показан трехфазный выключатель с плавким предохранителем в распределительном щите лесопилки. Из-за плохого контакта соединитель одной фазы сильно грелся. Он мог расплавиться, что вызвало бы образование дуги и разрушение электрооборудования.

Устройство и принцип работы тепловизора

Если не вдаваться в подробности электронного содержимого тепловизора, то его работу  можно объяснить так: в приборе невидимое тепловое излучение, преобразуется в видимое световое, а разные температуры отображаются разными цветами.

Такая съемка показывает температуру в различных точках здания, отдельных конструкций. Там, где температура распределяется неравномерно, существует проблема или она только намечается. Все это видно на цветном изображении, где отображаются холодные и горячие зоны.

Если при обследовании стены дома снаружи на дисплее тепловизора она будет окрашена в красный цвет, то это говорит о том, что тепловая изоляция очень низкая и такая стена не держит тепло в доме или квартире, а если на снимке преобладают синие и зеленые тона, то тепловые потери минимальные.

Принцип действия

Работа приборов этого типа основана на возникновении инфракрасного излучения и определении показателя абсолютного значения излучаемой в инфракрасном спектре энергии длины волны.

Инструмент направляется на удалённый объект, расстояние до которого лимитируется только диаметром замеряемого пятна и составом («чистотой») окружающей объект воздушной среды. Измерение характеристик излучения объекта (его интенсивность и спектральный состав) пирометрическим прибором косвенным образом определяет и температуру его поверхности.

Принцип работы пирометра определяет основной функционал инструмента:

  • измерение температуры удалённых (недоступных или труднодоступных) объектов, а также температуры их движущихся элементов;
  • анализ температурного режима находящихся под напряжением объектов при невозможности контактных способов измерения;
  • экспресс-фиксация быстрых температурных изменений поверхности объектного тела;
  • исследование объектов, обладающих низкой теплоёмкостью или теплопроводностью.

Использование пирометра на промышленных объектах и в быту не представляет никаких сложностей: инструмент наводится на обследуемый объект, измерение и фиксация на дисплее температурных данных выполняется в считанные секунды при нажатии и удержании «курка».

Плюсы методики исследования ТВО

Методика тепловизионного обследования обладает рядом серьезных преимуществ, а используют ее как опытные инженеры и строители, так и обычные люди. Перечислим самые главные плюсы методики:

  1. Простота технологии. Чтобы выполнить тепловизионное обследование какого-либо объекта не требуются специальные знания и умения. Достаточно иметь хороший качественный тепловизор, который покажет реальную картину вещей. Получать какое-либо образование также не понадобится — освоить работу с тепловизором очень просто, с этой задачей справится даже маленький ребенок (все сложные моменты в деталях расписываются в инструкции).
  2. Практическая польза. Тепловизионное обследование подойдет для исследования любых объектов — это могут быть дома, квартиры, многоэтажные здания, теплотрассы, коммуникации, отдельные элементы кровли, окна, стены и так далее. Почти все современные устройства оборудованы системой фиксации снимков, что позволяет провести исследование, чтобы потом внимательно изучить его результаты.
  3. Минимум сложного оборудования. Тепловизоры для обследования зданий и сооружений обладают компактными размерами и небольшим весом, поэтому их можно держать в одной руке. Устройство обладает интуитивно понятным интерфейсом, разобраться с которым весьма просто. Никакой вспомогательной техники для исследования не требуется (хотя для повышения точности понадобится соблюсти некоторые правила).
  4. Неплохая степень точности. Современные приборы для ТВО обладают высокой чувствительностью. Поэтому они с легкостью смогут найти участок с интенсивным перепадом температур. Современные тепловизоры могут определять температуру пространства в точность до нескольких градусов, что является отличным показателем (есть и более точные устройства, однако на практике в большинстве случаев в них мало практической пользы).

Показания ТВО могут выступать в качестве доказательства при судебных разбирательствах.

Например, Вы заказали строительство дома у некоторой компании, однако результаты постройки оказались неудовлетворительными. В таком случае Вы можете провести тепловизионное обследование для суда, а показания тепловой карты будут выступать в качестве твердого доказательства, что при постройке действительно были допущены ошибки.

Экспертиза может касаться любых аспектов строительства — можете провести тепловизионное обследование кровли, крыши, стен, потолков и так далее.

Требования к организациям, проводящим ТВО

В России тепловизионное обследование помещений слабо регулируется государством, а провести такое обследование практически любая компания или даже частный мастер, какие-либо разрешения для этого не понадобятся.

Хорошие организации при ТВО ориентируются на отечественные и международные нормы. Основные нормативные документы — ГОСТ 26629-85, ГОСТ 26254-84, ГОСТ 18353–79, СП 13-102-2003, СНиП 23-02-2003. Большим плюсом будет форма собственности СРО — такой статус обычно присваивается лабораториям и исследовательским проектам.

Как выбрать тепловизор: основные характеристики

Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.

Разрешение

Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.

Разрешение экрана может сильно отличаться от разрешения теплового детектора

Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.

Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.

Диапазон измеряемых температур и термочувствительность

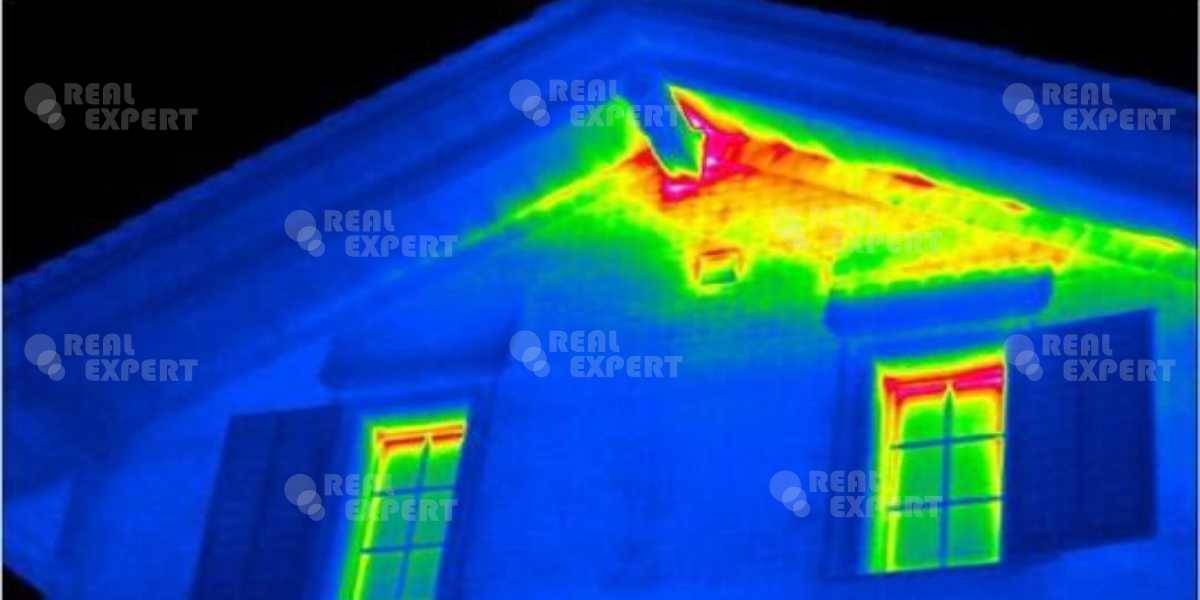

Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла

Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.

Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.

Режим отображения и сохранения данных

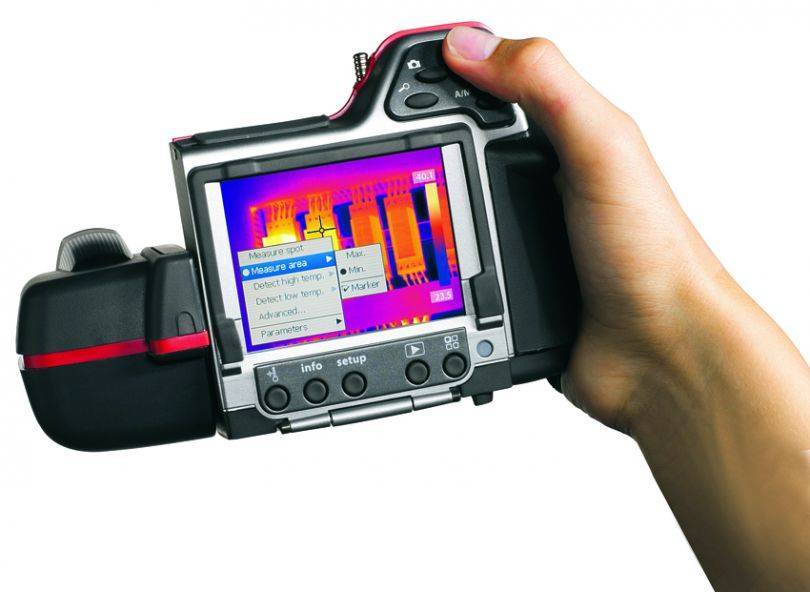

Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.

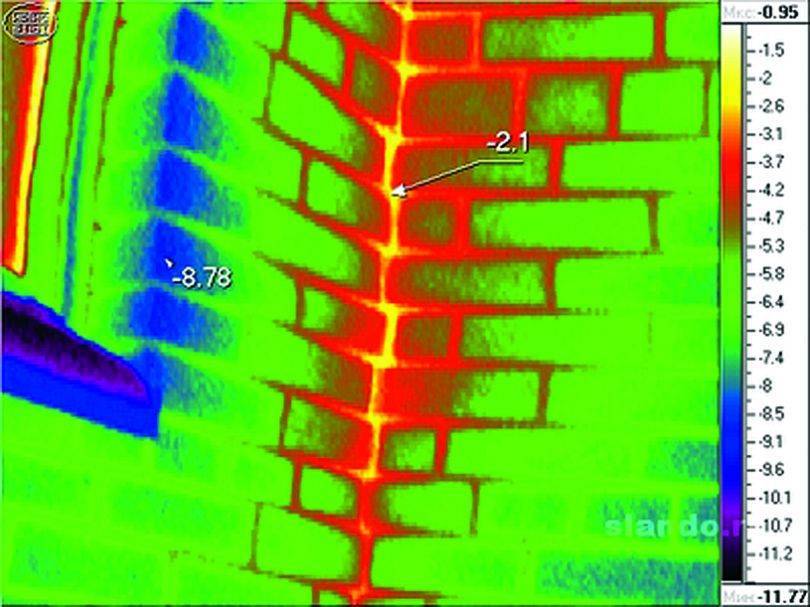

Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета

Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур

Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели

Дополнительные объективы и функционал

Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.

Объективы, в основном используются для профессиональных моделей тепловизоров

Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.

FLIR E8 (США)

Съёмка

FLIR E8 обладает бесфокусным объективом: достаточно нажать кнопку и навести прибор на объект. А для комбинации термограммы и реального изображения специалисту доступны функции MSX и PiP. Первая даёт качественные снимки, которые можно использовать в отчётах, а вторая позволяет пользователю в процессе съёмки выбрать область картинки, на которую нужно наложить термограмму.

У FLIR E8 высокая чувствительность — прибор способен определить разницу температур до 0,06°C. Вкупе с высоким разрешением детектора 320х240 это помогает специалисту получать более точные термограммы и находить незаметные утечки тепла.

Как выбрать тепловизор

Тепловизор — верный помощник инженеров стройконтроля, специалистов по техническому обследованию и энергоаудиторов. Он помогает определить качество теплоизоляции, обнаружить мостики холода, проверить работу отопительных приборов и т.д. Но иногда тепловизор трудно выбрать: нужно знать, какие функции точно не пригодятся, чтобы не переплатить за него.

Например, чтобы обследовать стены частных домов, подойдет тепловизор до 200 тысяч рублей. На более крупных объектах — общественные и промышленные здания — функциональности бюджетных приборов будет недостаточно. Здесь ценник варьируется от 200 тысяч до 2 млн рублей.

6 шагов по выбору строительного тепловизора

Шаг 1. Выберите разрешение детектора.

Шаг 2. Выберите разрешение экрана.

Шаг 3. Выберите тепловую чувствительность.

Шаг 4. Выберите погрешность измерения температуры.

Шаг 5. Выберите необходимые функции.

Шаг 6.Выберите ценовую категорию.

Разрешение детектора, пикселейменьше 320х240

Идеально для: близкого осмотра теплоизоляции стен и инженерных коммуникаций внутри и снаружи частных домов и небольших зданий для определения качества выполненных работ (частная практика).

320х240

Идеально для: обследования нарушений теплоизоляции зданий, кроме больших объектов вроде промзданий или ЛЭП. Для составления официальных отчётов и заключений.

больше 320х240
  • Снимает на безопасном расстоянии: например, при угрозе обрушения конструкции
  • Плохие погодные условия не помеха: дает точный результат даже при интенсивных осадках

Идеально для: обследования конструкций и оборудований крупных инженерных сооружений (промздания, ЛЭП, АЭС) на безопасном расстоянии. Для составления официальных отчётов и заключений.

Разрешение экрана, пикселейменьше 640х480

Идеально для: быстрого осмотра стен, стыков конструкций и отопительных приборов.

640х480 и выше

Идеально для: комплексного обследования любых типов зданий и сооружений.

Тепловая чувствительность (NETD), °C>0,6

Идеально для: разницы температур наружного и внутреннего воздуха не менее 20°C. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться около 250 дней в году.

≤0,6

Идеально для: разницы температур наружного и внутреннего воздуха 5-10°C и выше. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться практически круглый год.

Погрешность измерения температурывыше 2 °C или 2%

Идеально для: проведения осмотров частных домов и гражданских зданий без детальной обработки результатов.

ниже 2 °C или 2%

Идеально для: необходимости составить официальные акты или отчёты по результатам обследования любых зданий.

Функциональность программной начинкиФункция «Картинка в картинке»

Идеально для: составления качественного отчёта и наглядной демонстрации заказчику проблемных мест.

Функция видеоизмерения

Идеально для: повышения скорости обработки результатов и качества отчёта.

Функция голосового сопровождения

Идеально для: тех, кто профессионально занимается тепловизионным обследованием и у кого нет времени записывать важные моменты в блокнот.

Цена, тыс. рубдо 250
  • Небольшое разрешение детектора
  • Минимум функций

Идеально для: тех, кто предлагает услуги по обследованию коттеджей и частных домов.

250-700
  • Стандартное разрешение детектора
  • Большой набор функций и примочек

Идеально для: юридических лиц с допуском СРО, которые проводят тепловизионные обследования частных и многоквартирных домов, офисных и торговых зданий.

больше 700

Идеально для: крупных специализированных организаций, которые проводят обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности.

*Детектор — устройство наподобие объектива фотоаппарата, захватывающее изображение. Чем выше его разрешение, тем качественнее будет картинка.

На рынке можно выделить несколько групп производителей: китайские, российские и западные. Первые отличаются низкой ценой, но специалисты жалуются на высокие погрешности прибора при определении температур. Российские модели отстают в технологичности от западных, но стоят дешевле: они подойдут для обследования частных домов. Нишу тепловизоров на нашем рынке почти полностью занимают европейские и американские производители: Fluke, Flir, Testo и другие.

Вопрос – ответ

У собственников частого жилья и муниципальной собственности появляются сомнения, связанные с описанными проблемами – утечки тепла, сырость. Проверка дома тепловизором и часто задаваемые и популярные вопросы получают следующие ответы:

Устраняют ли выявленные проблемы специалисты обследующей компании?

Как правило, владельцами тепловизоров становятся строительные бригады, в компетенцию которых входит наружное утепление стен дома, уплотнение изнутри и прочие работы, связанные с проблемой. Поэтому обязанность сделать все качественно, естественно, присутствует. Если услугу оказывает аудиторская фирма строительного профиля, то такой работы она не делает, однако, дает рекомендации куда обратиться, чтобы утеплить собственный дом.

Трудно ли разобраться в отчетах?

Совершенно нетрудно. Они даны в форме тепловых графиков и указанием проблемных мест стен, кровли, внутренней отделки и трубопроводов. Проставлены максимальные и минимальные температуры. Проверка тепловизором и рекомендации содержат пояснения доступным нетехническим языком.

ПОСМОТРЕТЬ ВИДЕО

Требуется проанализировать промышленное неотапливаемое здание. Это возможно?

Да. Обследование тепловизором, возможно, для любого помещения. Показатели станут существенно меньше, и специалисты учтут необходимый коэффициент при собственных расчетах. Остальные условия соблюдаются: холодная погода, отсутствие осадков, открытые технологические проемы – окна и двери.

Существует ли услуга под ключ – анализ до утепления и после него?

Да. Некоторые фирмы практикуют комплексное обследование в виде бонусов или скидок после утепления квартиры или дома. Такие акции не редкость, так как конкуренция на ниве теплового анализа велика, а бизнес требует развития.

Как правило, профессиональные приборы одинакового качества и годятся для обследования любого объекта – теплого дома, холодного склада. Меняются только настройки. Операцию проводит специалист, разбирающийся в строительных технологиях.

Если читатель не нашел ответа на собственный вопрос, ему рекомендовано обратиться по контактным телефонам аудиторской фирмы, направленной на проверку жилых и бытовых строений. Для специалистов нет секретов – опыт анализа большой из-за популярности услуги. Обследование тепловизором — процедура, которая поможет выявить места с оттоком теплого воздуха из помещения.

Как подготовить объект к проведению обследования тепловизором

Существуют правила проведения тепловизионного обследования домов и коттеджей:

  • необходимо проводить такие процедуры в осенне-весенний период, когда разница температур внутри и снаружи помещения составляет не менее 15 -ти градусов;
  • до проведения обследования не менее 2-х дней должна работать система отопления, чтобы дом успел прогреться, температура внутри помещения должна быть не менее +20 градусов;
  • в доме не должны проводиться работы по замене окон, входных дверей;
  • внутри дома нужно предоставить свободный проход для теплоизлучения к стенам т.е. со стен нужно снять картины, ковры, отодвинуть мебель, убрать ковровое покрытие пола.

Обследование внутри помещения не отличаются от наружных, начинают его от окна постепенно передвигаясь к двери.

После обследования специалист должен предоставить отчет, куда должны входить:

  • адрес объекта, нормативные документы и стандарты, применяемые при обследовании;
  • дата и время проведения съемки;
  • сведения о погоде;
  • сведения о перепадах температур между наружной и внутренней стороной здания;
  • термограмма, с фотографиями, с обнаруженными дефектами и рекомендациями по их устранению;
  • дата и подпись специалиста.

При обследовании специалист сравнивает свои замеры с нормативными. Если у вас на руках есть официальное заключение специалиста, то при покупке можно потребовать устранения всех проблемных мест или снизить стоимость. Тогда на эти деньги можно заказать устранение проблем.

Область применения

Контроль утечки энергоресурсов

Современные тепловизоры нашли широкое применение как на крупных промышленных предприятиях, где необходим тщательный контроль за тепловым состоянием объектов, так и в небольших организациях, занимающихся поиском неисправностей сетей различного назначения. Так, сканирование тепловизором может безошибочно показать место отхода контактов в системах электропроводки.

Особенно широкое применение тепловизоры получили в строительстве при оценке теплоизоляционных свойств конструкций. Так, к примеру, с помощью тепловизора можно определить области наибольших теплопотерь в строящемся доме и сделать вывод о качестве применяемых строительных материалов и утеплителей.

Прибор ночного видения

Тепловизионный прицел для стрелкового оружия. Хорошо видна характерная германиевая линза

Тепловизоры применяются вооружёнными силами в качестве приборов ночного видения для обнаружения теплоконтрастных целей (живой силы и техники) в любое время суток, несмотря на применяемые противником обычные средства оптической маскировки в видимом диапазоне (камуфляж). Тепловизор стал важным элементом прицельных комплексов ударной армейской авиации и бронетехники. Применяются и тепловизионные прицелы для ручного стрелкового оружия, хотя в силу высокой цены широкого распространения они пока не получили.

Спасательные службы

Тепловизоры применяют пожарные и спасательные службы для поиска пострадавших, выявления очагов горения, анализа обстановки и поиска путей эвакуации.

Медицина

Разработки тепловизоров для медицины были начаты в СССР в НПП «Исток» (г. Фрязино Московской обл.) в 1968 году. В 1980-е годы были разработаны методы применения тепловизоров для диагностики различных заболеваний. Выпускаемый в те годы отечественной промышленностью тепловизор ТВ-03 имел широкое применение в различных лечебно-профилактических учреждениях. ТВ-03 был первым тепловизором, нашедшим применение в нейрохирургии. В современной медицине тепловизор используется для выявления патологий, плохо поддающихся диагностике другими способами, в том числе для обнаружения злокачественных опухолей.

С 2008—2009 гг. тепловизоры начали также активно использовать для выделения из толпы лиц инфицированных вирусом гриппа.

Металлургия и машиностроение

При контроле температуры сложных процессов, характеризующихся неравномерным нагревом, нестационарностью и неоднородностью коэффициента теплового излучения, тепловизоры эффективнее пирометров, поскольку анализ получаемой термограммы или температурного поля осуществляется мощной зрительной системой человека.

Для улучшения достоверности измерения температуры нагреваемых металлов необходимо правильно выбирать спектральный диапазон регистрации теплового излучения. Коэффициент теплового излучения ε металлов, нагреваемых свыше 400 °C, сильно изменяется за счёт окисления их поверхности атмосферным кислородом. Поэтому для регистрации их теплового излучения нужно выбирать участок спектра, в котором влияние неопределённости ε на получаемые показания температуры минимальное.

В тепловизионной технике используют разные участки спектра. При измерении невысоких температур регистрируют тепловое излучение в спектральном участке 8-14 мкм и иногда в области 3-5 мкм. Для измерения температур, превышающих 700 °C, применяют высокотемпературные тепловизоры, использующие матрицы на основе Si или InGaAs, которые чувствительны в ближней инфракрасной области спектра, где коэффициент теплового излучения металлов ε гораздо больше, чем в области 8-14 мкм. При необходимости измерения истинной температуры используют тепловизоры, регистрирующие тепловое излучение в трёх участках спектра.

Другие применения

Поиск перегрева электроцепей

  • Астрономические инфракрасные телескопы (англ.).
  • Система ночного вождения для облегчения контроля дорожной обстановки водителем.
  • Контроль электроцепей на предмет перегрева проводников и плохого контакта.
  • Ветеринарный контроль.

Настройка тепловизора до начала обследования здания

Настраиваем оборудование базовыми настройками:

  1. Установка для верхнего и нижнего предела температуры.
  2. Настройка диапазона термозахвата.
  3. Выбор уровня тепловой защиты (иногда называют “интенсивность” и “отличие”).

Остальные настройки необходимо производить в соответствии материалов стен и типа теплоизоляции. Тепловизор позволяет произвести массу дополнительных настроек, которые желательно все изучить. После качественной настройки ИК-камерой легко выявить общие тепловые мосты, такие как крепежные шпильки утеплителя или плохой теплоизоляционный слой каркасных соединений сандвич панелей. Хорошо настроенный тепловизор покажет все пустоты теплоизоляции. После тепловизионного обследования внешней стороны здания, специалист термографии обычно сразу переходит вовнутрь помещения. Здесь выявляются до 90% всех строительных и отделочных дефектов. Как и в случае наружного осмотра, идея заключается в сканировании дефектов поверхности. После первоначальной проверки, большинство термографистов проветривают помещение, чтобы сбросить внутреннее давление. Вентиляционным сквозняком увеличивается расход воздуха и его утечки из здания через трещины в стенах, полах и потолках. Таким образом, воздух иной температуры скапливается в области трещин, создавая видимые перья в тепловых изображениях.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
