Какой теплообменник на трубу в баню сделать

Виды металлов для производства теплообменника

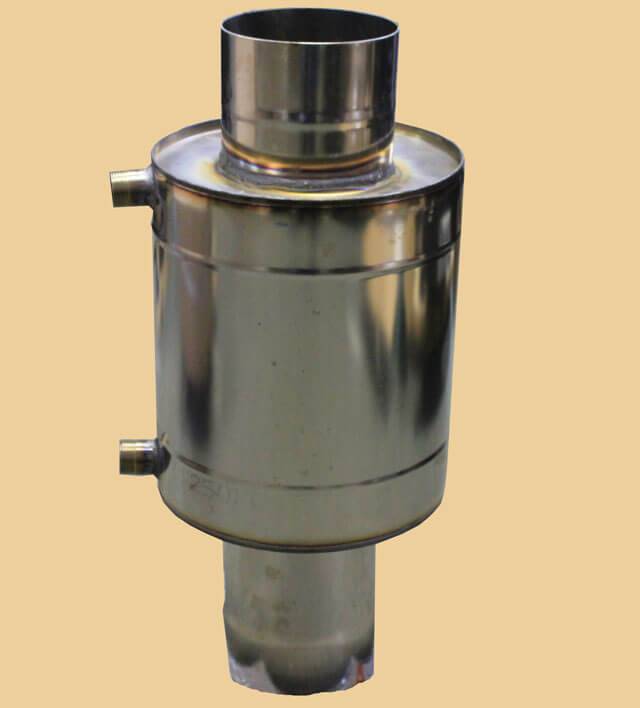

Непосредственно теплообменник на трубу дымохода в баню лучше всего изготавливать из «нержавейки», называемой аустенитной сталью. Данный материал сохраняется свои лучшие характеристики даже при интенсивной эксплуатации в предельном температурном режиме.

Сварные швы таких труб очень прочны и на них не образуются трещины, а никель, входящий в состав сплава, при взаимодействии с кислородом образуют защитный пленочный слой, устойчивый к воздействию на него солей и кислот. Подобный сплав для создания теплообменника является самым долгосрочным вариантом (прочитайте: «Какой теплообменник в банную печь лучше установить – варианты конструкции»).

Если же осуществлять отопление в бане через теплообменник из цинка, то это может быть опасным для человеческого организма. Когда материал разогреется до температуры в 200 градусов по Цельсию, начнется процесс выделения вредных цинковых испарений, а накаливание до 500 градусов по Цельсию приведет к тому, что в воздухе образуется предельная концентрация опасных веществ. Естественно, нет причин для беспокойства, если цинковый теплообменник не разогревается больше 200 градусов по Цельсию. Такое отопление бани весьма эффективно.

Теплообменник регистр на трубу в баню устанавливается своими руками без каких-либо затруднений. Можно его даже монтировать на обычную железную печь, затем оборудовать кирпичную кладку вместе с печью и благополучно использовать. Даже если кирпич будет уложен на ребро – устойчивость конструкции не снизится. На фото и при визуальном осмотре теплообменник не будет выделяться из общего фона, что позволяет его монтировать в любом помещении, через которое проходит дымоход. Схожим методом может быть сделан теплый пол в бане от банной печи, который отличается практичностью.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

• использование бака самоварного типа допускается только с печами для бань;
• запрещается эксплуатировать пустой бак во время работы печи;
• если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

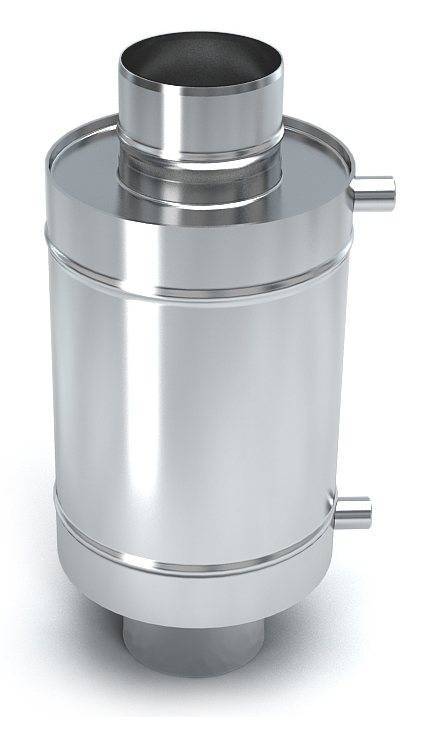

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

• Вмонтирован в печь – при появлении накипи теряет КПД.
• Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Изготовление теплообменника

Приведем пошаговую инструкцию, как изготовить самостоятельно такое устройство.

1. Вырежьте два круга диаметром 30 см. (Заглушки). Размеры учитывайте исходя из вашего дымохода.
2. Разметьте на каждом листе места размещения труб, самая большая должна проходить в центре. Средняя трубка 58 мм, восемь маленьких по 32 мм.
3. Поочередно приваривайте трубы к заглушкам
4. Приварите вторую заглушку к трубам.
5. Изготовьте бак.
6. Сбоку металлического кожуха проделайте два отверстия, по противоположным сторонам.
7. На стенках теплообменника сделать выход под патрубки.
8. Готовую сердцевину вставьте в кожух. Закрепите с помощью сварки.
9. Приварите теплообменник к дымоходу.
10. Обработайте конструкцию термостойкой краской.

Самодельный теплообменник

Принцип работы

Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:

• Змеевик, установленный внутри отопителя;

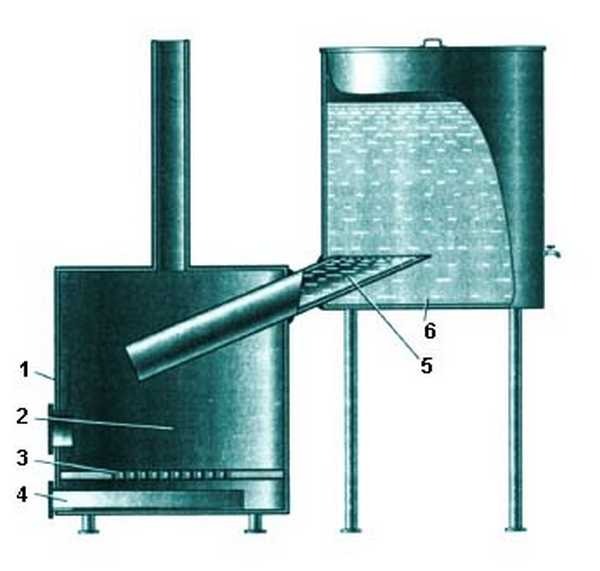

• Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
• Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

Змеевик

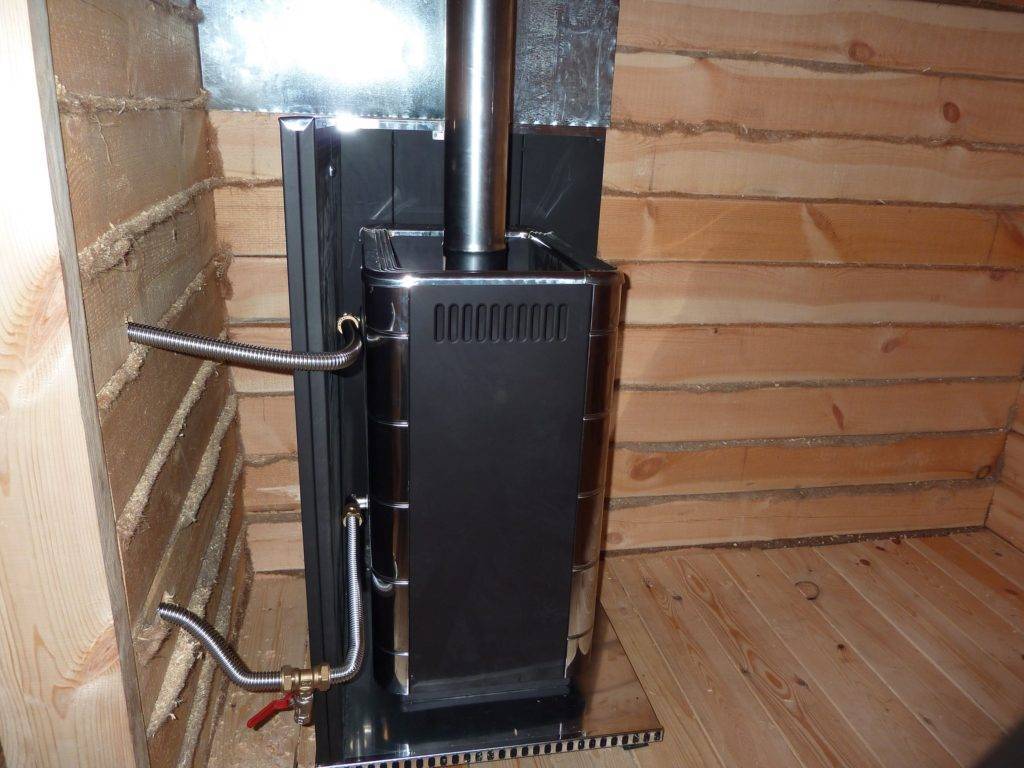

Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

• Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
• Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

Наружный теплообменник

Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

Советы по устройству водоснабжения бань

Чтобы система служила долго и была надежной, планировать строительство бани и водоснабжение нужно тщательно, учитывая все нюансы.

Выбор материалов

Очень важно правильно подобрать трубы для подачи и распределения воды. Они должны быть долговечными, легко монтироваться и выдерживать значительные перепады температур

Стальные трубы, которым в прежние времена практически не было альтернативы, сегодня практически не применяются из-за неустойчивости к коррозии. Они быстро изнашиваются, а их замена связана с крупными тратами и большим объемом работ.

Стальная труба после нескольких лет эксплуатации

Полиэтиленовые трубы устойчивы к низким температурам. Они гибкие и прочные, легко соединяются посредством специальных фитингов. Их удобно использовать для прокладки летнего водоснабжения. Трубы ПЭ и ПНД не нуждаются в консервации, достаточно просто слить из них воду на зиму.

Полиэтиленовые трубы и фитинги

Полипропиленовые трубы незаменимы для монтажа наружного подземного водопровода и внутренней разводки. Они надежно соединяются при помощи пайки.

Полипропиленовые трубы для горячей воды, армированные стекловолокном

Медные трубы – самые дорогие. Они обладают отличными эксплуатационными характеристиками. Основная сфера их применения – система горячего водоснабжения в бане с выносным баком горячей воды.

Медные трубы в бане

Особенности монтажа

Трубопровод необходимо защитить от внешних воздействий и давления грунта. Чтобы трубы под землей не получили механических повреждений, инструкция рекомендует укладывать их на песчаную подушку или помещать в гофрированный шланг подходящего сечения.

Это исключит их деформацию и сдавливание слоем грунта, расположенного выше, предохранит от его сезонных подвижек.

Чтобы на протяжении всего года вам была доступна баня, водоснабжение зимой нуждается в защите от замерзания. И в первую очередь это касается сложного насосного оборудования.

Если насос погружной, он находится в воде. Замерзнуть она может только в сильные морозы при условии близкого стояния относительно уровня земли. В этом случае необходимо утепление внешних стенок колодца и оборудование его крышкой.

Теплая крышка для колодца

Наличие насосной станции потребует обустройства кессона или утепленного приямка в бане.

Утепленный кессон

В любой системе необходимо предусмотреть сливные краны, чтобы иметь возможность полностью сливать воду из оборудования и труб на время сильных холодов.

Теплообменник: механика работы

Сгорание печного топлива обеспечивает температуру при вхождении в дымоход свыше 500 °С. Такие показатели излишни, потому что тягу дымоход поддерживает и при 300-400°С. Без вреда для печки часть тепла можно перенаправить на нагрев воды в системах отопления, водоснабжения или воздуха в помещениях. Функция теплообменника заключается в обеспечении передачи (обмена) тепла от газов в дымовой трубе воде или воздуху.

Существующие модели

Специалисты считают оптимальными 3 конструктивных решения по оборудованию теплообменника на дымоход:

1. змеевик;
2. цилиндр с теплоносителем вокруг трубы – «водная рубашка»;
3. переделка канала дымохода под ступенчатый лабиринт для замедления движения газов и повышения теплоотдачи.

Варианты №1 и №2 используют для подачи тепла для нагревания воды и в отопительные системы, №3 – для обогрева помещений.

Свойства разных типов теплообменников

Всем теплообменникам присущи особенности, незнание которых приведёт к дефектам системы теплообмена. Если мы передаём тепловую энергию воде, часто возникает эффект избыточного теплообмена. Приток холодной воды в теплообменник на трубе при разогретом дымоходе ведёт к забиванию канала гарью и образованию конденсата от отработанных газов.

Ещё одно не самое лучшее решение, которое быстро нарушит работу теплообменника – монтаж змеевика водоснабжающей трубы внутри самого дымохода. Нагар в дымоходе — полбеды, главный риск – отравление угарным газом.

Для бесперебойной и безопасной работы системы теплообмена рекомендуется раз в полгода проводить профилактику – визуальный осмотр, чистку от гари и накипи, ремонт (в случае необходимости). Бережное отношение к теплообменнику позволит ему прослужить десятки лет.

Требования

• Лучший материал для бака теплообменника – сталь «нержавейка», которая выдерживает высокие температуры и резкие перепады.
• Теплообменник подбирается в соответствии с мощностью отопительного прибора. Нарушение данного правила приведет к потере КПД самой печи.
• Теплообменник не монтируется на трубу «намертво» – конструкция должна легко сниматься для ремонта или очистки.
• Теплоаккумулирующий бак необходим для теплообменников с «водной рубашкой» (водяным контуром), чтобы холодная вода не попадала в сам теплообменник.

Колпачный теплообменник

На мансардах имеется смысл установки колпачного теплообменника, работающего по принципу конвектора. Горячий воздух в нем медленно поднимается к верху, а при остывании – медленно спускается. Преимущество данной конструкции заключается в том, что она повышает безопасность эксплуатации дымохода на уровне второго этажа.

Итог

В статье подробно описаны основные разновидности теплообменников и процедура их монтажа. Если выполнять работы с соблюдением основных рекомендаций, то можно получить высококачественную, эффективную, надежную, безопасную и долговечную систему для обогрева разных помещений в доме параллельно с растопкой бани. Доверить работы по установке можно специалистам.

Теплообменник для банной печи Термофор на дымоход

Если Вы хотите увеличить КПД своей банной печи и использовать для нагрева воды тепло уходящих в дымовую трубу газов, Вам подойдёт теплообменник «самоварного» типа «Костакан» . Названный в честь озера на Камчатке, он имеет увеличенный объём и позволяет быстро нагревать воду в баках большого литража. Теплообменник «Костакан» устанавливается обычно первым элементом дымохода, чтобы снять тепло с самых первых горячих газов, а также для соблюдения разницы высот между теплообменником и баком. Теплообменник «Костакан» выпускается в 4 модификациях для разного диаметра дымохода: Ø115 – 8л, Ø120 – 8л, Ø140 – 9л, Ø150 – 9л; присоединительная резьба у всех стандартная – G ¾.

Как видите, монтаж системы нагрева воды с выносным теплообменником идентичен монтажу системы нагрева воды с использованием банной печи с встроенным теплообменником.

Для эффективной работы системы нагрева воды, разница высоты между теплообменником и баком должна быть существенной — минимум 30см между верхним штуцером теплообменника и дном бака. Бывает, что соблюсти это требование не просто, так как потолки в банях невысокие, теплообменник установлен на печи достаточно высоко, а большинство баков для воды вертикальные.

Для таких случаев компания Термофор производит горизонтально ориентированный выносной бак «Цеппелин» , формой и блеском напоминающий немецкие дирижабли жёсткой конструкции прошлого века, в честь которых и был назван. Греется он лучше, а обслуживать его гораздо удобнее. Большая длинная горловина позволяет легко залить в бак воду, почистить бак и обслужить штуцеры.

Меры предосторожности

Обращаем Ваше внимание, что любая система нагрева воды, как и сама банная печь, являются пожароопасными и требуют ответственного подхода во время эксплуатации, поэтому настоятельно рекомендуем внимательно ознакомиться с инструкциями к продукции Термофор и строго соблюдать все меры предосторожности!

Вот основные требования по монтажу и эксплуатации систем нагрева воды в бане с использованием теплообменников:

• Запрещается эксплуатировать печь с пустым теплообменником и баком для горячей воды или неподключенной системой нагрева воды.
• Запрещается наливать воду в пустой бак, теплообменник или систему нагрева воды после растопки печи – необходимо дождаться полного остывания печи и бака.
• Запрещается подключать к теплообменнику систему отопления. Для этого компанией Термофор выпускаются натрубные отопители , по принципу действия идентичные теплообменнику «самоварного» типа, только предназначенные не для воды, а для горячего воздуха.
• Дно выносного бака для горячей воды должно находиться выше уровня верхнего штуцера теплообменника не менее чем на 30 см.
• При монтаже трубопроводов не допускается использование труб с рабочей температурой эксплуатации менее +95 °С . Рекомендуется устанавливать трубы для горячей воды под углом вверх не менее 30 ° , а для холодной – 1-2 ° . Не допускается провисание труб на горизонтальных участках. Соединительные трубы расширяются при повышении температуры воды, поэтому нельзя крепить их к стенам неподвижно.
• Максимальная длина трубопровода для горячей воды – 3м.
• Резьбовые соединения труб необходимо уплотнить сантехническим герметиком.
• Заливайте в систему нагрева воды только чистую воду. Она должна соответствовать требованиям качества с точки зрения содержания солей, железа, извести и др. Запрещается попадание в бак разъедающих веществ.
• Необходимо обеспечить максимально надёжное крепление бака для горячей воды к стене во избежание ожогов и травм. Стена должна выдерживать вес полностью заполненного бака.
• Не наливайте в бак воду под самую крышку, иначе при закипании вода может выплеснуться наружу. При закипании необходимо слить горячую и добавить холодную воду.
• Запрещается эксплуатировать бак для горячей воды под избыточным давлением, отличным от атмосферного. Не допускается при эксплуатации печи с встроенным теплообменником превышать рабочее давление в системе нагрева воды более 0,05 Мпа (0,5 кгс/кв.см). Опрессовка системы более высоким давлением должна производиться при отключенном теплообменнике.
• Запрещается использовать теплообменник и неисправный бак, имеющие видимые повреждения и/или протечки. Запрещается использовать систему нагрева воды, если нарушена возможность для циркуляции воды.

Изготовление своими руками

Самодельный медный теплобменник змеевик

Принятие решения о самостоятельном изготовлении, как правило, говорит о наличии кое-какого инструмента и навыков работы с ним. В идеале необходима полноценная мастерская с тисками, сваркой (двух видов), верстаком, наковальней и т. д. Если оснащение оставляет желать лучшего, возможен вариант сборки простейшей модификации – медного спиралевидного змеевика.

Плюсы этого варианта:

• Медь относительно легко гнется, паяется.
• Змеевик не содержит соединений, подвергающихся сильному нагреву.
• Спиральная форма проста, универсальна, а для ее придания не нужно сложное оборудование.
• Установка такого теплообменного устройства не потребует серьезной модернизации печной конструкции.

Банная печь с таким теплообменником справится со всем, чего от нее можно ожидать: обеспечит работу 2 – 3 радиаторов отопления, нагреет воду в небольшом баке. За микроклимат в парилке, все же, отвечает каменка.

Расходные материалы

Трубогиб ручной

Из специальных инструментов для работы с медью необходима только газовая горелка. Профессионалу потребуется труборез, фаскосниматель, металлический ершик нужного размера. Однако все это заменяется болгаркой, напильником (рашпилем), мягкой абразивной губкой. Расходных материалов также понадобится минимум:

• отожженная медная труба в бухте d32, длиной 3.5 — 4.5 м (в зависимости от d дымохода);
• водорозетки переходные (резьба-пайка) d32 * 1.25” – 2 шт;
• обычный низкотемпературный и жесткий медный припой для среднетемпературной пайки (650 — 750°C);
• паста «флюс»;
• мягкая абразивная губка;
• газ пропан-бутан для среднетемпературной пайки – 1 баллон (0.5 л);
• мытый просеянный мелкий песок – 5 – 6 кг;
• трубопровод, краны, клапаны «Маевского», радиаторы.

Необходим «трубогиб» — ровное круглое бревно. С его помощью теплообменник для банной печи получит форму спиралевидного змеевика. Длина бревна – не меньше 1 м, а диаметр равен габаритам дымохода на выходе из печки. Как правило, параметр зависит от размеров топки и не бывает менее 10 см.

Алгоритм сборки

Водяная рубашка своими руками

Самая сложная часть сборки – придание спиралевидной формы. Для этого трубу придется гнуть, используя жестко установленное бревно. Неотожженную медь согнуть не получится, поэтому покупать надо именно ту, что в бухтах. Самый простой способ установки теплообменника «змеевик» в кирпичную печь (для отопления) – монтаж на дымоход. Алгоритм действий:

1. Надежно заглушите один конец трубы, например, запаянной заводской заглушкой.
2. Заполните трубу песком, проливая водой, простукивая молотком, уплотняя «шомполом». Им может стать металлопластиковая труба или заглушенный резиновый шланг.
3. Когда труба будет заполнена, максимально уплотните наполнитель, затем заглушите второй конец. Старайтесь, чтобы песок при этом не «разуплотнился».
4. Прикрутите к бревну П-образный или круглый хомут, который будет плотно держать трубу. Основание «П» – перпендикулярно трубогибу ближе к концу, а расположение по окружности роли не играет.
5. Вставьте конец бухты в хомут, начните, не торопясь, накручивать трубу на бревно.
6. Если где-то появился залом, значит, в этом месте песок лежит недостаточно плотно. Желательно начать все сначала, но, теоретически, можно попытаться отстучать залом молотком.
7. Если d дымохода равен 150, а длина бухты — 4.5, должно получиться 8 – 9 витков спирали (высотой не более 35 – 40 см), а также два «хвоста» по 30 – 40 см.
8. Отрежьте заглушки, вычистите песок, промойте спираль.
9. Припаяйте к концам спирали переходные водорозетки.
10. Снимите крышку, закрывающую каменку, или демонтируйте шиберную заслонку (выньте часть дымохода).
11. Оденьте «змеевик» на трубу как можно ближе к печке.
12. Соберите обратно дымоход, учитывая необходимые герметики, подмотки (если они были).

Теперь можно установить и подключить остальные элементы отопительной системы, в том числе открытый расширительный бак самоварного типа, трубопровод, краны, радиаторы, воздушные клапаны. Для улучшения естественной циркуляции диаметр трубопровода не должен быть намного меньше размеров змеевика. В идеале – он также будет медным, того же диаметра.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Закипает вода в теплообменнике

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

Специфика работы

Сегодня выпускают теплообменники различных видов. В целом особенности их работы, как и характеристики конструкции, схожи. Свойства строения такого элемента:

1. Наличие полного корпуса.
2. Присутствие выходных и выходных патрубков.
3. Тормозной механизм для продуктов сгорания. Его роль играют клапана с вырезами, которые устанавливаются на осях.

Заслонки можно поворачивать. Формируется зигзагообразный дымоход различной длины. Клапаны можно настраивать, чтобы соотношение тяги и теплообмена получалось максимально эффективным. Стандарты безопасности соблюдаются.

В этом видео вы узнаете, как сделать теплообменник:

Как установить теплообменник «труба в трубе» на дымоход

Эта витая конструкция считается самой простой. Она является прямоточной, поэтому многое будет зависеть от диаметра навиваемой трубки и скорости движения воды внутри нее. Здесь соотношения такие:

• Чем больше диаметр змеевика, тем больше в нем объема воды, который придется дольше нагревать.
• Чем быстрее движется по виткам вода, тем меньше она забирает тепловой энергии, просто не успевая.

Решить эти две проблемы можно двумя способами:

1. Увеличить длину трубы, скручиваемую в змеевик. То есть вода как можно дольше должна находиться внутри теплообменника.
2. Установить перед змеевиком отсекающий вентиль, с помощью которого можно было бы контролировать подачу жидкости. Таким способом можно увеличивать или уменьшать скорость движения воды.

Монтаж водяного теплообменника этого типа проводится на стадии установки дымохода. Потому что надо в змеевик вставить дымоходные трубы.

Для этого потребуется:

• труба из меди, алюминия или стали длиною 3 м;
• два гибких шланга для подключения к системе горячего водоснабжения, требуемой длины;
• вентиль.

Как правильно согнут трубу в змеевик

Самое сложное – согнуть трубу в змеевик. Если это стальное изделие диаметром меньше 25 мм, то ее можно согнуть на ручном трубогибе. Если диаметр больше данного значения, или используется алюминиевая, медная труба, то без нагрева их не обойтись. Для этого используется стандартная газовая горелка, работающая на пропане.

Следующий этап – нарезка резьбы на конце змеевика. Для этого используют лерку. Если теплообменник изготовлен из стальной трубы, то к концам можно приварить электросваркой сгоны с соответствующим диаметром под гибкие переходные шланги.

Все готово, можно монтировать теплообменник. Чтобы он не спадал с дымохода, можно его прикрепить к нему с помощью пайки. При этом увеличиться и теплообмен между двумя элементами. Далее в нижней части вкручивается вентиль, к нему гибкая вставка, которая противоположным концом присоединяется к водопроводу.

Змеевик из медной трубы на дымоходе печки

У теплообменников этого типа есть один серьезный недостаток. Если его не использовать при эксплуатируемой печке, то вода внутри трубок закипит. А это недалеко и до гидроудара, который может разорвать стыки соединений.

Чисто конструктивно теплообменник этого типа представляет собой бак, в котором установлена труба диаметром чуть больше диаметра дымохода. К примеру, если размер последнего 115 мм, то трубный участок должен быть в сечении 120 мм. То есть дымоход должен свободной пройти сквозь теплообменный аппарат.

Можно подойти к решению монтажа теплообменника с другой стороны. То есть диаметры двух трубных элементов выбираются одного сечения. Но соединяться они должны раструбным способом, как все элементы дымоходной системы. Это когда у участка трубного элемента один конец имеет стандартный диаметр, а второй немного расширен.

Трубы из нержавейки с раструбами на концах

То есть получается, что труба, формирующая сквозной проход через водяной бак, становится после сборки частью дымохода. Этот вариант более эффективный в плане передачи тепловой энергии от угарных газов воде, потому что в конструкции теплообменника нет воздушной прослойки, как в первом случае.

Необычная форма водяного бака теплообменника

Отметим, что баки для воды, устанавливаемые на дымоходы, сегодня продаются в готовом виде, но их несложно сделать своими руками. Для этого надо иметь навыки работы со сварочным аппаратом и некоторыми видами слесарных инструментов. Проще – приобрести готовое изделие определенного объема, в котором уже вмонтирована труба под дымоход требуемого сечения. Здесь же установлены патрубки (штуцера) под подачу и выход воды.

Сборка всей конструкции основывается на создании герметичных соединений. Поэтому стыки обязательно промазываются жаропрочными герметиками.

Теплообменник «труба в трубе» в полной сборке

Теплообменник открытого сифонного типа

Очень интересный и эффективный вариант нагревать воду на печи, но, к сожалению, не очень распространенный. В печь вваривается наклонная труба, запаянная на конце. Ее второй конец — открытый срез — приварен в нижней части бака с водой. Когда вода налита в бак, часть ее попадает в трубу, расположенную в печи, где она нагревается вплоть до кипения. Выделяющийся при кипении пар пузырьками поднимается вверх. Попав в холодную среду пузырек лопается, передавая значительную часть тепла окружающей воде. Кроме того перенос тепла происходит за счет все той же конвекции (движения горячей воды вверх, а холодной вниз).

Сифонный теплообменник. Эффективный вариант, но редко используется

Одно из практических воплощений такого теплообменника представлены на фото. Конструкция несколько изменена, но принцип остался тот же.

Теплообменник для банной печи сделанный своими руками

В этом варианте бак располагается на подставке в соседней комнате. В стене и в одном боку печи проделано отверстие (печь стоит боком). Длина трубы такая, что она чуть не достает до противоположной стенки топки. Труба на конце запаяна, отверстие в печи немного большего размера, чем диаметр патрубка, не заизолирован и не уплотнен. Входное отверстие расположено достаточно низко – прямо на этот необычный теплообменник накладываются дрова, а затем после прогорания при необходимости на нее нагребаются угли.

Как соединить теплообменник с баком для воды

Владелец такого водяного теплообменника сифонного типа уже более 6 лет использует данный агрегат. Говорит, что дым не попадает в помещение. Иногда, если в парилку чересчур резко закрыть дверь, может небольшая порция дыма вырваться, но это случается очень редко и не приносит каких-либо неприятностей. Бак не рекомендует делать большим – удобнее несколько раз заливать воду, чем ждать, пока нагреется большой ее объем. Бак на фото имеет объем порядка 50 литров.
