Теплоизоляция воздуховодов: расчет, особенности

Выбор и расчет воздуховодов

Расчет сечения и давления в воздуховоде выполняют технические специалисты, самостоятельно это сделать сложно. Магистраль выбирается с учетом требуемой кратности воздухообмена в час. В проекте учитывается вредность производства, количество людей в доме или офисе. Есть помещения, из которых воздух выводится изолированно и не смешивается с потоками из других комнат. Это химические лаборатории, больницы, вредные производственные цеха.

Для частных строений берут малогабаритные трубопроводы, внимание уделяется качественной очистке потоков, увлажнению. Выбирается способ передвижения воздуха — естественный или принудительный

Материал коробов и форма определяется техническими характеристиками, предпочтением заказчика и интерьером помещения.

Как произвести теплоизоляцию наружного воздуховода

В зависимости от формы выпуска, отличается и способ монтажа используемого материала. Например, теплоизоляция для воздуховодов самоклеящаяся имеет клейкую поверхность, которая облегчает закрепление материала. Другие виды изоляции требуют своих способов установки.

Пенополистирольная скорлупа достаточно проста в использовании. Ее необходимо нарезать, а затем разместить поверх воздуховода, после чего сомкнуть стыки, чтобы они скрепились между собой.
Полиуретан и подобные материалы нарезаются цилиндрами и устанавливаются на трубы, соединяются при помощи бандажей.
Вспененный полиэтилен — готовая оболочка, которая закрепляется по всей внешней поверхности труб и фиксируется при помощи монтажного скотча.

Вне зависимости от используемого материала, процесс монтажа заключается в том, чтобы обернуть его вокруг трубопровода и надежно закрепить, используя для этого подходящие средства.

Качественная изоляция способна значительно продлить срок службы вентиляционного трубопровода, поскольку нагрузка на него уменьшается. Кроме того, защитный слой предохраняет от образования конденсата, что не дает возникать повышенной влажности и ржавчине, а также плесени и бактериям, разрушающим материалы. Обычно изоляцию рассчитывают еще на стадии проектирования вентиляции, но если по каким-то причинам это не было сделано, то утеплить трубопровод можно и позже.

Монтаж теплоизоляции

Рассмотрим несколько теплоизоляционных материалов в плане ответа на вопрос, как утеплить вентиляционные трубы в частном доме. С пенофолом все понятно, сразу оговоримся, что это самый простой вариант.

Утепление минеральной ватой

Утепление вентиляционной трубы минватой требует к производителю работ понимания, что этот материал является гигроскопичным. Поэтому все работы проводятся в следующем порядке.

Вся трубная разводка оборачивается гидроизоляционной мембраной без щелей и зазоров. Полная герметичность покрытия.
Наматывается минеральная вата внахлест относительно укладываемых полос. Толщина укладки определяется выше обозначенным СНиПом.
Поверх наматывается еще один слой гидроизоляции.
Если воздуховод проходит на улице, то поверх теплоизоляционного порога устанавливается короб, лучше сделанный из жести.

Кстати, установка коробов – обязательное условие сборки уличного участка, что обеспечит не только защиту системы, но и эффективный воздухообмен внутри здания.

Если вентиляционная труба не круглого сечения, а прямоугольного, то можно для ее утепления использовать минеральную вату в матах. Их подрезают под необходимые размеры, обкладывают ими трубу и стягивают хомутом, скотчем или вязальной проволокой. Гидроизоляция укладывается обязательно

Здесь важно плотно уложить куски ваты, чтобы между ними не оставалось промежутков. Самое неудобное место – это внешние углы воздуховодов

Их после стягивания основного теплоизоляционного покрытия заполняют кусками материала, вырезанного из мата под требуемые размеры.

Внутренние работы

Технологический процесс по утеплению воздуховодов внутри здания идентичен тому, что применяется при наружных работах. Отличие состоит лишь в том, что здесь нет негативных факторов в виде климатических явлений.

Однако если магистрали проложены в местах с повышенной влажностью, без дополнительной защиты обойтись не получится. Что касается частных домов или квартир, беспокоиться о негативной среде нет причин, и работы мало чем будут отличаться от обработки стен или полов.

На начальном этапе теплоизоляция для внутренних воздуховодов заключается в монтаже мембраны, которая окажет гидроизоляционное действие. Затем необходимо закрепить утеплитель, поверх которого фиксируется еще один слой мембраны, а лучше алюминиевой фольги. Оба эти материала сыграют важную роль паробарьера.

Принципы и правила проведения теплоизоляционных работ

Особенности теплоизоляции воздуховодов:

Трубу, проходящую через неотапливаемый чердак и сквозь кровельную систему, утепляют на всем протяжении от плит перекрытия и до наружного – уличного – периметра.
Отрезок вентсистемы, проходящий через технические зоны и неотапливаемые помещения, нуждается в качественной теплоизоляции.
Участок канала за пределами отапливаемого помещения, выводимый через наружную стену, утепляют от точки вывода и до дефлектора.

По регламенту приточная подогреваемая система вентиляции обеспечивается теплоизоляцией на всем протяжении магистрали.

Как рассчитать слой утеплителя?

Очень важно провести грамотный расчет толщины теплоизоляции. Нам потребуются два основных параметра материала:

Показатель теплопроводности.
Показатель поверхностной теплоотдачи.

Чтобы проще было сориентироваться, ниже расположена таблица, в которой приведены показатели теплопроводности самых популярных утеплителей.

Проводя расчет толщины материала можно сказать, что чем меньше он проводит тепло, тем тоньше может быть его слой, и наоборот.

Бытует мнение, что в обработке воздуховода предпочтительнее применять утеплитель, у которого есть фольгированный слой, но это заблуждение. Современный строительный рынок предлагает множество утеплителей, которые даже без фольги превосходят по своим полезным показателям вышеназванный материал.

К примеру, тот же синтетический каучук отлично справляется со своими защитными функциями

Специалисты советуют особое внимание уделять удобству фиксации, поэтому лучше других здесь подойдет самоклеящаяся изоляция

Техника выполнения работ. Пошаговая инструкция

При теплоизоляции воздуховодов, которые располагаются за пределами отапливаемых помещений, утепление осуществляется от вывода до дефлектора. Если труба идет через чердак и проходит сквозь кровлю, ее необходимо утеплить на всем протяжении отрезка на чердаке. Такие же требования предъявляются к зоне, которая идет через неотапливаемое помещение.

Подогреваемая приточная система оборудуется соответствующим материалом на всем протяжении. К использованию коробов часто прибегают на чердаках. Теплоизоляция при этом имеет вид кожухов и состоит из вспененного полиэтилена. Среди достоинств такого подхода следует выделить доступную стоимость и возможность приобрести товар в любом строитеьном магазине. Кожух рекомендуется выбирать с учетом размера трубы.

Вспененный полиэтилен может испортиться под воздействием ультрафиолета. Чтобы исключить подобный эффект, необходимо покрыть конструкцию снаружи алюминиевой кухонной фольгой. При осуществлении теплоизоляции приточных воздуховодов необходимо измерить диаметр и высоту системы снаружи. Далее подготавливается кожух нужной величины. Если установлен зонтик, его необходимо снять. До основания трубопровода натягивается кожух. Зонтик после этого можно вернуть на место.

Снизу вверх на систему накладывается фольга. Это позволит увеличить срок службы конструкции. С помощью медных или нержавеющих хомутов можно осуществить фиксацию обмотки. Если работы осуществляются в средней полосе России, это решение подходит наилучшим образом. Если же речь идет о более суровом климате, понадобится усиленный утеплитель по типу минеральной ваты. Она хорошо работает на бытовых и индустриальных вентилируемых каналах. При желании материал можно использовать изнутри и снаружи. Типичным примером являются покрытия «Изовер».

Выбор утеплителя

Фольгированная скорлупа из каменной ваты для утепления труб

Существуют разные материалы, с помощью которых можно утеплить вентиляционный канал. К наиболее популярным относятся:

Минвата. Это натуральный экологичный долговечный материал с хорошей устойчивостью к ультрафиолету. Продается в виде матов различной толщины. Не используется при высоких температурах. Минеральную вату требуется сверху закрывать оболочкой, чтобы избежать попадания влаги на нее. Она подходит для использования в качественно собранных вентиляционных каналах кроме приточной вентиляции. Важнейшим недостатком является загрязнение мелкими стеклянными нитями при монтажных работах.
Базальтовая вата. Устойчива к агрессивным средам и повышенным температурам, не боится ультрафиолета. Не горючая. Выпускается в виде матов, плит, скорлупы для утепленных вентиляционных труб. Впитывает влагу, что является серьезным недостатком.
Вспененный полиэтилен. Это самый дешевый утеплитель. Выпускается в листах толщиной до 10 мм, жгутов и скорлуп. Может иметь фольгированную поверхность. Преимущества – не поглощает влагу, прочный, пластичный. Подвержен горению, неустойчив к высоким температурам и ультрафиолетовым лучам.
Пенополистирол. Бывает разных видов – экспандированный и экструдированный, или экструзионный (пеноплекс). Последний является усовершенствованным видом, который не впитывает влагу и не пропускает пар. Долговечен, устойчив к высоким температурам. К недостаткам относят высокую стоимость. Чаще всего используется для утепления вентканалов.
Асбестовые плиты. Имеют небольшую теплопроводность, устойчивы к температурам до 400°С и ультрафиолетовым лучам, не впитывают воду. Не применяется внутри зданий из-за вреда организму.
PIR-плиты. Это новейший материал с хорошими перспективами. Представляет собой жесткий материал с закрытыми ячейками, малым коэффициентом теплопроводности, устойчивостью к ультрафиолету и влаге. Не горит. Срок службы превышает 50 лет. Пока не широко распространен для утепления воздуховодов вентиляции, поэтому из недостатков можно выделить высокую цену.

Фольгированный пенополиуретан в виде скорлупы

Выбор материала определяется предъявляемыми к нему требованиями. Утеплитель должен быть качественным, стоить недорого и легко устанавливаться. Наиболее перспективным материалом для утепленных труб для вентиляции являются PIR плиты, но их невозможно использовать на круглом воздуховоде.

Сложности в монтаже и эксплуатации возникают при использовании минваты. Она впитывает влагу и крошится. Асбест применять запрещено в теплоизоляции вентиляционных воздуховодов, так как он канцерогенный.

На стыках и поворотах можно использовать пенофол или каучук. Но нужно учитывать, что его потребуется несколько слоев для тепловой изоляции воздуховодов. Цена выше средней.

Как выбрать утеплитель для воздуховодов?

При подборе теплоизоляции для вентиляции эксперты в области проектирования и установка климатического оборудования рекомендуют ориентироваться на ряд важных параметров.

Теплопроводность – основная характеристика, ведь именно от потери тепла он и должен защищать. Чем ниже коэффициент теплопроводности, тем выше будет эффект, тем меньше будет остывать воздух в каналах.
Влагоустойчивость. Этот показатель оказывает непосредственное влияние на то, сколько времени исправно способен прослужить теплоизолятор

Важно понимать, что изделия с пористой и волокнистой структурой наиболее подвержены проникновению влаги. Они могут быстро намокать и терять свои теплозащитные свойства

Это диктует необходимость в создании влагозащиты. Используют специальную самоклеящуюся ленту и другие варианты. А вот такие утеплители, как пенофол, воду почти не впитывают, благодаря чему не требуют дополнительных затрат времени и финансовых средств для своей защиты. И могут служить в течение длительного времени, сохраняя высокие эксплуатационные характеристики.
Устойчивость к воздействиям биологического характера. К ним относятся плесень, грибок. Такие микроорганизмы способны разрушить теплоизоляцию, а продукты их жизнедеятельности – повлиять на самочувствие людей. Лучше выбирать варианты, максимально устойчивые к размножению грибка, плесени, насекомых, а также непригодные для пищи грызунам.
Рабочий диапазон использования теплоизоляции – температура, при которой может выполняться покрытие с применением данной изоляции. Например, если требуется утеплить воздуховод в регионе с холодным климатом, важно подобрать продукт, который устойчив к действию низкой температуры и переносит ее резкие перепады, не разрушаясь. В более теплых районах при утеплении можно выбирать другие варианты, рассчитанные на более высокие температуры наружного воздуха.
Рабочая температура использования. Этот параметр в среднем варьируется от -35 до +60◦С. Но есть теплоизоляторы с другими, более низкими или более высокими, показателями.
Безопасность – санитарная и пожарная. Утеплитель, применяемый для вентиляции, не должен выделять вредных для человеческого организма, других живых существ и растений веществ.
Стоимость. Этот фактор отражается на размере затрат на создание эффективно действующей системы вентиляции. Самый дешевый вариант – минвата. В среднем ценовом диапазоне находятся пенопласт и вспененные пеноэластомеры. Напыляемый пенополиуретан является наиболее дорогостоящим решением.
Соотношение цены и показателя теплопроводности, что отражается на расходах по утеплению вентсистемы. Если сравнить два варианта, минвату и пенофол, то результаты следующие. При теплопроводности в 0,045 минвата стоит 1200 рублей за квадратный метр. Пенофол при показателе в 0,049 можно купить примерно в 100 рублей за «квадрат».

Сравнение разных типов теплоизоляции

Сравним различные изделия для утепления вентиляции.

Утеплитель	Цена	Теплопроводность	Пожаробезопасность	Влагоустойчивость	Долговечность	Монтаж
Минеральная вата	Низкая	0,036 Вт/м К	Не горит и не поддерживает горение	Впитывает влагу, требует дополнительной гидрозащиты, что увеличивает затраты на установку	Со временем слеживается, что ведет к появлению зазоров между волокнами – эффективность снижается	Сложный, требуется дополнительное оборудование, соблюдение мер безопасности (применение респираторов, защитных очков, перчаток, костюмов и т.д.)
Пенопластовые скорлупы и плиты	Низкая	0,035-0,044 Вт/м◦С	Класс горючести – Г3/Г4. Легко воспламеняется, выделяя при горении токсичные, опасные для здоровья вещества	Коэффициент водопоглощения – 4% за 30 суток	Со временем сохраняет первоначальную форму. Срок службы – до 25 лет	Простой: достаточно соединить две части обшивки и зафиксировать
Напыляемый пенополиуретан	высокая	0,019-0,04 Вт/м◦С	Класс горючести – Г1	Коэффициент водопоглощения – 1-3% в течение 30 суток	Срок применения – до 20 лет	При помощи напыления, требует специального оборудования и использования защитных средств
Пенофол (фольгированный)	средняя	0,031 -0,051 Вт/м◦С	Класс горючести Г2, плавится при +100◦С, образует дым (класс Д3)	Коэффициент водопоглощения – 1% за 30 суток	Вспененный полиэтилен не меняет свои свойства и структуру в течение 200 лет эксплуатации, алюминий разрушается быстрее	Простой: самоклеящийся продукт, легко наклеивается на поверхность трубопровода

Глушители и пенополимеры

Довольно редко сегодня используются комбинированные решения для изоляции, ведь на рынке предлагаются более практичные способы. Глушителями можно значительно снизить шум. Помимо минеральной ваты, для теплоизоляции может использоваться стекловата, которая покрывается армированным алюминием. Внутри располагается стекловолокно с пропиткой. Вы можете применить и пеноэластомеры. Они хороши тем, что затухают при воздействии огня и не поддерживают горение. Такие материалы обладают дополнительным рядом особенностей, они:

Не позволяют развиваться плесени.
Поглощают влагу.
Представляют вред для микроорганизмов.
Пропускают пар без вреда для себя.

Теплоизоляция воздуховодов довольно часто осуществляется следующими материалами:

Полиизоцианатом.
Хлоридполивинилом.
Полистиреном.

Они являются несгораемыми, как и полиэтилен, а также полиуретан. Эти материалы поставляются в виде трубчатых секторов, блоков и пластин. Основной областью использования является внутренняя теплозащита. На основе фенола изготавливаются вспученные смолы, которые являются несгораемыми и стабильно переносят воздействие микробиологических веществ. По этой причине их ставят в воздуховоды промышленных холодильников.

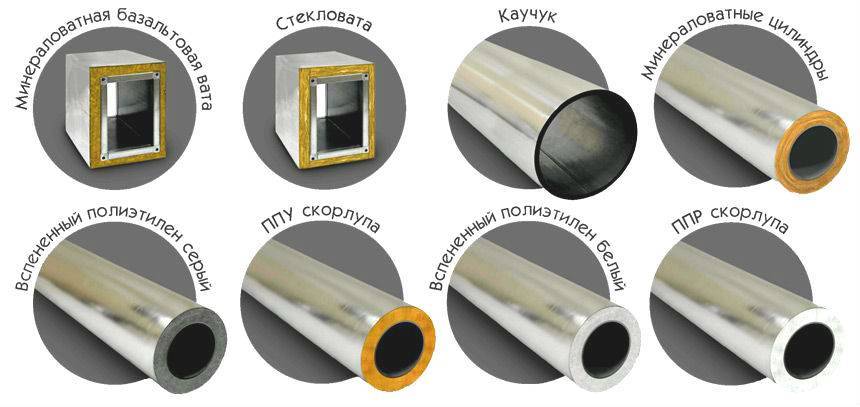

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

минеральная вата;
стекловата;
пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

Материалы для теплоизоляции воздуховодов

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

это один из самых дешевых теплоизоляционных материалов;
его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

это не токсичный материал;
обладает он звуко- и пароизоляционными качествами;
на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

Аргументы в пользу утепления вентиляции

О негативных последствиях, которые наступают при не выполнении утепления мы уже говорили в статье об утепленных воздуховодах. Ознакомившись с данным материалом, можно сделать вывод о некоторых важных фактах, которые образуются после проведения теплоизоляции вентиляции, это:

предотвращение образования конденсата и всех негативных аспектов, которые он за собой влечет;
энергосбережение;
дополнительное уменьшение уровня шума и вибрации от вентиляции;
защита вентканалов от внешних факторов;
увеличение огнестойкости (в некоторых случаях).

Процесс скопления конденсата внутри не утепленной вентиляционной трубы неизбежен. Это следствие столкновения теплого и холодного воздушных потоков. В немалой степени выпадению конденсата способствуют сбои в системе и отклонения от правил эксплуатации помещений.

Как осевшая на конструкциях влага, так и выпавший на стенках воздуховодов конденсат, текут вниз по трубам. Через любые неплотности на стыках они попадут на перекрытия и стены. Из-за них мокнет утеплитель перекрытия, вследствие чего как минимум наполовину сокращаются его изоляционные качества.

При отрицательной температуре появляется иней, и внутренний диаметр трубы уменьшится. Разрушается не только материал, но и создаются хорошие условия для жизнедеятельности плесневых грибков. Жильцам дома это грозит частыми респираторными заболеваниями и аллергическими реакциями.

Чтобы не создавать предпосылки для возникновения точки росы, т.е. превращения водяного пара, содержащегося в воздухе, в воду, воздуховоды на холодном чердаке необходимо обязательно утеплять

Не требует дополнительного утепления только тканевая система воздухораспределения. На паропроницаемой поверхности текстильных труб конденсат не образуется, а поскольку каналы сухие, в них не поселяются микроорганизмы.

Насыщенность воздуха паром прямо пропорциональна температуре. Чем она выше, тем больше пара в воздушных массах. Даже минимальная перемена температуры уменьшает свойство воздуха удерживать в себе воду в виде пара. По этой причине на выходе вентиляционного канала при охлаждении воздуха скапливается конденсат.

На что обращать внимание при выборе воздуховодов?

Воздуховоды могут монтироваться снаружи или внутри опорной поверхности:

Внешние вентканалы прокладываются по фасадам. Отличаются гибкой схемой монтажа и простотой обслуживания. Систему можно доработать или расширить в любой момент. Минусы: потребность в теплоизоляции, уязвимость ко внешним факторам, нарушение экстетики фасада.
Встроенные «погружают» в опорную поверхность – стену, плиту перекрытия, балку, шахту. Основные достоинства этого решения — максимальная прочность и компактность конструкции. Канал не занимает место внутри помещения, экономя полезное пространство. Недостаток — заложить их можно на этапе строительства. Сложно модифицировать в дальнейшем. Трудно обслуживать.

В ряде случаев систему вентиляции оборудуют внешними и внутренними воздуховодами, пользуясь преимуществами первого и второго варианта. Такая схема упрощает расчет воздуховодов, предоставляя возможность перестроить систему под любые «правила» воздухообмена.

Расчет толщины

Тлщина теплоизоляции воздуховодов прямо пропорциональна теплопроводности и обратно пропорциональна коэффициенту теплоотдачи. Толщину слоя устанавливают с учетом:

Разницы температур воздуха в системе и в помещении.
Параметров воздуховода.
Температуры и влажности воздуха внутри здания.
Теплопроводности изоляции.

Расчет теплоизоляции воздуховодов осуществляется с учетом температуры точки росы, которая зависит от влажности и температуры воздуха в помещении

Важно обратить внимание на коэффициент теплопроводности материала. От него будет зависеть толщина

Если коэффициент составляет 0,03, оптимальное конечное значение толщины равно 1, 9 см.

При коэффициенте в 0,032 толщину следует увеличить до 2,1 см.

Толщина увеличивается до 2,3 см, если коэффициент теплопроводности составляет 0,034.

Толщина будет равна 3 см, если коэффициент составит 0,04.

Самоклеющаяся теплоизоляция для воздуховодов обычно имеет коэффициент, равный 0,038. Для этого значения толщина материала должна быть 2,8 см.

Польза от утепления воздуховодов

Начнем с того, что существуют определенные строительные нормы, по которым проводятся теплоизоляционные мероприятия. Определяются они СНиПом 2.04.14-88, в котором четко обозначено, где и как надо проводить утепление вентиляции. Это в первую очередь касается неотапливаемых помещений и улицы.

Теплоизоляция вентиляционной системы осуществляется с одной единственной целью – не снизить срок эксплуатации воздуховодов.

Все дело в том, что сама вентиляция – это проветривание помещений, при котором воздух внутри здания движется со скоростью 1 м/с. А чтобы это происходило, нужно установить два отверстия (или больше), в одно из которых свежий воздух с улицы поступает внутрь сооружения, из второго отработанный выбрасывается наружу. Так вот вся конструктивная часть вентиляции – это схема развязки воздуховодов, работающей на вытяжку, то есть по ним будет перемещаться теплый воздух из здания.

В неотапливаемых помещениях или на улице теплый воздух начнет конденсировать, образую влагу на внутренних стенках воздуховодов, изготовленных из стального листа. Происходит коррозия металла, которая приводит к быстрому выходу из строя всей системы. Утепленные воздуховоды препятствуют соприкосновению теплого воздуха с холодной средой, а значит, нет конденсата.

Правила СНиП четко оговаривают, какой утеплитель, и какой толщины надо использовать, чтобы создать все условия качественной и эффективной работы системы вентиляции. А так как современный рынок предлагает огромное разнообразие теплоизоляционных материалов, то надо разобраться с ними и определить наилучший утеплитель для вентиляционных труб.

Вентиляция без утепления

В данном случае мы разберем случай, когда вентиляция идет вверх через чердачное помещение. По вентиляционным каналам проходит теплый воздух, который стремится вверх, ввиду своих физических свойств. Когда нагретый воздух попадает в часть трубы, расположенной в районе чердака, на ней образуется конденсат, с внутренней и наружной сторонах. В результате мы сталкиваемся с такими проблемами:

Вода стекает по трубе, пропитывается через перекрытие и вызывает его разрушение.
Потолок страдает от водяных разводов, а штукатурка начинает отслаиваться и разрушаться.
Излишняя влажность воздуха вызывает появление грибка и плесени.
В случае, когда температура опускается ниже нуля по Цельсию (а данное явление не редкость для чердачных помещений), образуется наледь и вызывает разрушение вентиляционных каналов.

Если мы не хотим, что бы такое случилось с нами, либо это уже произошло, идем дальше.

Описание самоклеящейся теплоизоляции

Листовая теплоизоляция с самоклеющимся слоем изготавливается из вспененного полиэтилена. Степень прошивки достигает 60 %. Покрытием является алюминиевая отражающая фольга. Толщина этого слоя равна 70 мкм. Плотность материала составляет 29 кг/м3. Диапазон температур для эксплуатации варьируется от -60 до + 80 ˚С. Коэффициент теплопроводности равен 0,037. Его измеряют при температуре +40 ˚С.

Самоклеющаяся теплоизоляция для воздуховодов относится к первой группе пожарной безопасности. Материал упаковывается в рулоне, ширина и диаметр которого равны 0,98 и 0,76 м соответственно. Монтаж материала осуществляется довольно просто благодаря самоклеющемуся слою из сшитого полиэтилена. Изоляция является гибкой, поэтому ее можно использовать для радиаторов без их демонтажа.

Подбор материала для теплоизоляции воздуховодов

Выбирая материал для утепления, важно обратить внимание на то, что отдельные из них, кроме теплоизоляционных свойств обладают еще и звукоизоляционными, что дает возможность значительно снизить шум, который неизбежно возникает при движении воздуха.

Если взять, к примеру, рулонную теплоизоляцию с основой из штапельного стекловолокна, то этот материал обеспечит достаточно эффективную защиту от шума, при этом материал обладает легким весом и необходимой упругостью. Неплохими звукоизоляционными свойствами обладает и рулонная теплоизоляция, изготовленная на основе вспененного полиэтилена. Она отлично подходит для устройства теплоизоляции воздуховодов, обладает высокой прочностью, что обуславливает ее длительный срок эксплуатации

Она отлично подходит для устройства теплоизоляции воздуховодов, обладает высокой прочностью, что обуславливает ее длительный срок эксплуатации

Неплохими звукоизоляционными свойствами обладает и рулонная теплоизоляция, изготовленная на основе вспененного полиэтилена. Она отлично подходит для устройства теплоизоляции воздуховодов, обладает высокой прочностью, что обуславливает ее длительный срок эксплуатации.

Еще одним, наиболее весомым аргументом для устройства теплоизоляции является значительная экономия энергии. Нужно отметить, что наилучших результатов в отношении экономии можно добиться только в том случае, когда устройство теплоизоляционного слоя соответствует проведенным расчетам. Так при коэффициенте 0,03 оптимальной будет толщина 1,9 см, при 0,032 – 2,1 см, при 0,034 – 2,3 см, при 0,036 – 2,5 см, при 0,038 – 2,8 см, при 0,04 – 3,0 см. Чаще всего применяется теплоизоляция с липкой основой, которая изготовлена из вспененного полиэтилена, коэффициент теплопроводности которой составляет 0,038.
