Делаем отопительный щиток из кирпича для железной печи своими руками

Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина.

Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

  • грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
  • затраты на материалы «по карману» практически любому человеку;
  • печка проста в эксплуатации, компактна и занимает мало места;
  • ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
  • благодаря установленной варочной панели, на грубке легко готовить.

теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до так и уголь (до Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

Классификация

Тепловые щитки разделяются по нескольким особенностям:

  • Толщине стенок;
  • Особенностям конструкции или монтажу;
  • Конфигурации.

Каждая из вышеперечисленных особенностей подразделяет конструкцию ещё на несколько типов. Например, толщина стенок может быть как в половину кирпича, так и в четверть. Первый способ отлично подойдёт для тех, кто хочет долгое время работать с плитой и не бояться возгорания при длительной эксплуатации. В конструкциях же с тонкими стенками в четверть кирпича основная особенность в том, что они гораздо быстрее остывают.

Особенности конструкции и монтажа также имеют свои подразделения. Существует два основных вида конструкций: колпаковый и канальный типы. В первом случае одна или две поверхности совмещены по принципу колпака при помощи каналов. Принцип работы такой конструкции несложный. Горячий воздух останется в верхней части конструкции до того момента, пока не начнёт остывать. После того как воздух в колпаке остынет, другой горячий воздух займёт его место.

Конструкции колпакового типа характеризуются низкой возгораемостью

Канальный тип проще колпакового. Этот случай подразумевает одинаковый диаметр в трубе и наличие перемычек в определённых местах конструкции, которые позволяют регулировать нагрев или остывание поверхности.

Конфигурация щитка подразделяется на прямую и угловую. У каждой конфигурации есть свои преимущества и недостатки, которые влияют на функциональность щитка. Однако отмечено, что угловая конструкция используется значительно реже прямого вида. Возможно, это обусловлено тем, что угловая конструкция сложнее в построении. При этом она способна сэкономить место, что станет прекрасным решением в том случае, если помещение, в котором расположен щиток, небольшого размера.

Порядовое руководство по строительству русской печи

1) Используем огнеупорные шамотные кирпичи. Чтобы добиться правильности перевязки (кирпичные швы), обрезаем каждый кирпичик на ¾ и в углах кладки устанавливаем по три таких кирпича так, чтобы они точно примыкали друг к другу.

2) Возводим стены будущего опечка.

3) В этом ряду применяем по четыре кирпича ¾.

4) Выстраиваем ряд номер 4 из цельных кирпичей. У тех кирпичей, которые будут располагаться у основания подпечья, откалываем уголки. Эти кирпичи станут опорами (пятами) у арки. Устанавливаем деревянную форму для кладки арки, следом производим кладку арки. Кирпичи скашиваем, для точности используя нитку, натянутую от центра опалубки к верхнему краю кирпича.

5) В этом ряду необходимо 20 кирпичей скосить под углом. Этот угол необходим для строительства свода подпечья.

6) Стенки с боков делаем толщиной в один кирпич. Стенки фасадную и располагающуюся сзади выкладываем в два слоя толщиной. Вставляем деревянную полукруглую опалубку между боковыми стенками. По этой форме выкладываем свод подпечья. В дальнейшем опалубку необходимо будет удалить, поэтому она должна быть разборной.

Приступаем к кладке свода. Зазоры меду кирпичами делаем одинаковыми, заполняем их раствором. Для прочности можно в зазоры вкладывать по небольшому обломку кирпича.

7-8) Производим строительство, строго соблюдая перевязку. Используем отвесы для проверки вертикальности граней. В восьмом ряду делаем основание для холодной печурки.

9) Строим печурку, ряд из цельных шамотов, на углах 1/2 и 3/4 частей.

10) Выстраиваем ряд, промеж стенками засыпаем слой мелкого песка.

11) Делаем сплошную кладку-перекрытие поверх песчаной засыпки.

12) Строим под печи и шесток. Шамоты, образующие под печки скреплять цементом не нужно. Пространство (щели) между ними засыпаем песком. В левом углу пода делаем горнушку – выемку под раскаленные угли.

13) Строим стенки варочной камеры и стенки шестка. Для устья печи устанавливаем металлическую перфорированную дугу между горнилом и шестком. В перфорацию вставляем пластичную железную или медную проволоку, которую затем утапливают в растворе между кирпичной кладкой.

14-16) Строим ряды горнила и шестка.

17) Укладываем опоры для свода горнила – 8 скошенных шамотов. Укрепляем на них опалубку из дерева. Выкладываем арку из ½ кирпичей.

18) Сооружаем арку.

19-22) Выкладываем сплошные ряды (строим перекрышу, на которой будет устраиваться лежанка

). Перед 22 рядом засыпаем песок. Над шестком оставляем открытый проем.

23) Наращиваем стенки. Справа делаем отверстие для удобства очистки печи от золы.

24-26) Перекрываем перетрубье. Оставляем проем для дымохода и вьюшки.

27-28) Устанавливаем полудверку напротив вьюшки.

29-30) По-прежнему строим стены перетрубья.

31) Делаем ряд дополнительных кирпичей (3 шт).

32) Делаем перекрытие перетрубья, справа крепим задвижку.

33) Строим дымоход. Все ряды одинаковые, по шесть кирпичей. У потолочного перекрытия делаем кирпичный напуск.

После строительства даем печи просохнуть, проверяем тягу и производим внешнюю отделку.

Для каких приборов используется щиток

Две наиболее распространенные ситуации:

  • Приобретение металлической печи, которая одновременно является камином.
  • Использование кирпичной варочной плиты.

Также щиток из кирпича востребован среди жильцов загородных домов, в которых установлены шведские печи Жирнова. Внешне они напоминают камин, а конструктивно состоят из топки и варочной поверхности: большая часть тепла уходит на отопление, небольшая часть — на приготовление.

Печи производства Ферингер также в большинстве случаев дополняются кирпичной стеной, что позволяет повысить их производительность.

Если отопительный щиток для металлической печи или кирпичной плиты не используется, то тепло, полученное от сгорания топлива, в прямом смысле вылетает в трубу. А в случае его наличия тепло задерживается, что позволяет обогреть помещение.

Печь со щитком для отопления помещения

Тепловой щиток, имеющий вид толстой кирпичной стены, можно сравнить с газовоздушным теплообменником, который пристраивается к любой печи с целью повышения эффективности ее работы. Газовые потоки под воздействием тяги дымохода движутся по вертикальным и горизонтальным каналам внутри стены.

Принцип работы данного приспособления основан на заборе тепла у дымовых газов. В результате сложенная из кирпича конструкция нагревается сама, а потом нагревает воздух в помещении. Благодаря теплоемкости материала стена долго остывает и продолжает отдавать тепло после прогорания топлива.

Как правило, щиток не оборудуется собственной камерой сгорания, играя роль лишь дополнительного элемента. Но иногда конструкцией предусматривается наличие топливника.

Рекомендации по выполнению кладки

Для кладки щитка используется только глина средней жирности с примесями песка

Чтобы сложить кирпичный щиток для металлической печи в бане или доме, нужно следовать рекомендациям:

  1. Раствор должен быть только на основе глины. Использовать цементный нельзя.
  2. Во время кладки сразу же нужно удалять остатки смеси с внутренней стороны конструкции.
  3. Строительство нужно начинать с установки фундамента. Он должен быть отдельным, не связанным с фундаментом дома. Сначала кирпич кладется насухо, чтобы проверить горизонтальность. После проверки всех параметров фундамент закрепляют раствором.
  4. Чтобы ограничить тягу дыма, нужно установить в верхней части конструкции шиберную заслонку.

Первые два ряда выкладываются глухими, в них не делают дымовые каналы. Это необходимо в соответствии с требованиями пожарной безопасности.

Порядовка

На щитке из кирпича должны быть установлены дверцы для чистки каналов от сажи

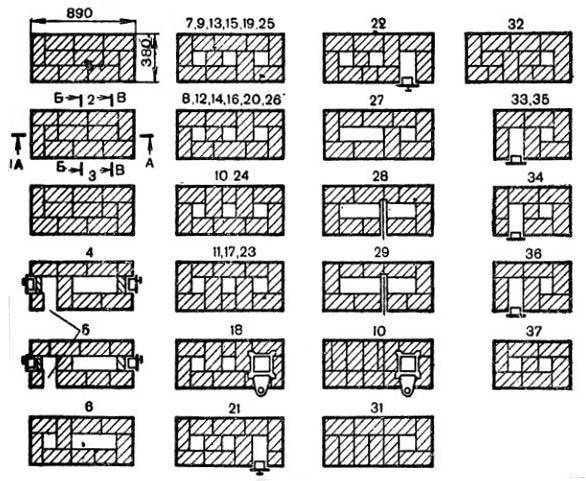

Порядовка отопительного щитка колпакового типа выглядит следующим образом:

  1. Ряды с первого по третий выкладывают стандартным образом. В третьем ряду необходимо оставить пустое пространство, в которое будет установлена топочная дверца.
  2. На четвертом и пятом ряду монтируется подувало и дверца для прочистки, сюда же устанавливаются две заглушки.
  3. В шестом ряду начинают постепенно уменьшать количество каналов, устанавливается нагревательный бак.
  4. Седьмой ряд предназначен для монтажа решетки. Чтобы она была надежно зафиксирована, нужно стесать все кирпичи, которые могут мешать. Канал перекрывается, чтобы в дальнейшем сделать два разветвления.
  5. Восьмой ряд предназначен для установки двух дверец.
  6. На девятом и десятом ставится вкладка из стальной полосы.
  7. Следующий этап – выполнение перекрытий дверей. Сверху они должны быть смазаны раствором из глины.
  8. На двенадцатом ряду устанавливается чугунная плита.
  9. На шестнадцатом ярусе нужно стесать кирпичи в районе правого угла, а на девятнадцатом устанавливается задвижка.
  10. Двадцать второй ряд отведен для монтажа щитка и самоварника.
  11. Для расширения на тридцать первом ряду кирпичи стесываются, а на следующем этапе ставится вентиляционная решетка.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    Печь с варочной поверхностью

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 600С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 600.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания. Варочная печь

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Общее назначение отопительного щитка

Прежде чем говорить о том, как должна выполняться кладка отопительного щитка, следует более подробно описать, где этот элемент используется.Как известно, одно из главных преимуществ стандартных варочных плит и печей-буржуек из стали и чугуна заключается в их небольших и удобных размерах (детальнее: «Печь буржуйка своими руками — варианты изготовления»)

Однако есть в этом и отрицательная сторона: рабочая поверхность является совсем небольшой, что довольно неудобно.Более того, важно помнить еще и о рабочей температуре этих приборов, которая обычно очень высока (не менее 300 °C). Ввиду большой величины данного параметра появляется серьезный риск возгорания, поэтому крайне остро стоит необходимость тщательной изоляции трубы дымохода

И если провести эту процедуру неправильно, то тепло будет уходить в больших объемах, что, безусловно, повлияет на эффективность работы оборудования.Для того чтобы решить проблему теплопотери, можно воспользоваться одним из двух наиболее действенных методов:

Обусловлено это тем, что теплопроводность кирпича является высокой, поэтому при нагревании помещению будет гарантирован обогрев на значительное время.

Рабочая мощность такого прибора варьируется в пределах от 7 до 14 кВт. После того, как твердое топливо прогорит, тепло в помещении будет оставаться еще долго (его объем будет составлять около одного кВт).

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь — всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами — так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала — в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство — кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний «вышибной» кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой — девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается «вышибной» кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался — по ее периметру прибивают плинтус.

Устройство щитка канального типа

В данном случае всегда используется дымоход извилистого типа, его располагают горизонтально или вертикально, в зависимости от конструкции печи. Обязательно установление перемычек, которые не дают нагреваться всей поверхности в летнее время. Устройство достаточно простое, поэтому зачастую щитки такого типа строят своими руками.

Следует отметить, что конструкции обоих типов должны быть налажены по-разному в зимнее и летнее время. Это необходимо для того, чтобы в жаркое время года можно было пользоваться печью без нагрева стен (в печах с отопительным щитком канального типа нужно перекрыть трубы, где происходит циркуляция воздуха, вышеупомянутыми задвижками), а зимой использовать все возможности печки с теплонакопительным щитком, и тем самым добиваться максимально возможного обогрева.

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

  1. Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
  2. Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
  3. Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
  4. Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Примечание. Существуют печи с горизонтальными газоходами, но из-за накопления сажи подобные конструкции применяются реже.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Рекомендации по выполнению кладки

Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:

Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:

  • кирпич красный керамический полнотелый – 309 шт.;
  • задвижка 130 х 130 мм – 3 шт.;
  • дверца для прочистки 130 х 140 мм – 3 шт.;
  • решетка вытяжная с клапаном 150 х 200 мм;
  • глина – 6 ведер;
  • песок – 4 ведра;
  • рубероид – 2 м2.

Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.

Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3—4 рядов.

Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.

Вывод

Роль, которую играет кирпичный щиток, очень важна. Данное приспособление позволяет повысить эффективность печного отопления при эксплуатации печей различного типа:

  • железной печи-камина;
  • каменной печи;
  • простой буржуйки, КПД которой обычно не превышает 30-40%.

При использовании кирпичной стены с воздуховодами внутри вы получаете возможность сократить расход дров в несколько раз, обеспечив надлежащее отопление в помещении.

Тепловой щиток из кирпича достаточно длительный период времени является важным элементом печи, причём как «буржуйки», так и некоторых других видов. Правильно выложенный щиток будет очень удобным и практичным в использовании и сможет служить очень долго. В данной статье можно узнать, как сделать отопительный щиток из кирпича: порядовка, инструменты и материалы для работы.
