Пример самостоятельного устройства свайно-винтового фундамента + пошаговые фото

Устройство свайно-винтового фундамента.

Работа по монтажу начинается с разметки участка и его подготовки. Сваи заглубляют в грунт с помощью обычного завинчивания. В районе опоры возникает дополнительное уплотнение почвы. Примечательно, что такие работы проводят практически круглогодично и при любой погоде.

Прежде чем покупать винтовые сваи, необходимо сделать правильный расчет фундамента. Чаще всего под небольшие строения используют сваи диаметром 108 мм. При возведении объектов малой массы приобретают меньшие по диаметру

При расчете количества свай, подсчитывают необходимое их число. При этом учитывают то, что надежность фундамента от установленных слишком часто свай не увеличивается, а стоимость фундамента значительно возрастает. Учитывая, что 1 опора, заполненная бетоном, выдерживает нагрузку 5–9 тонн, расстояние между ними может составлять 3–5 метров.

Количество свай увеличивают при возведении двухэтажных зданий или при использовании тяжелых стройматериалов. Наиболее точный расчет числа свай должен произвести специалист-строитель, но и обычные люди могут осилить это задание, если правильно подсчитают вес строения. Для более надежной и продолжительной службы фундамента несущую способность увеличивают на 25–30%.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

  • толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
  • рулетка, магнитный уровень;
  • лопата, лом, кувалда, молоток;
  • мел или маркер;
  • деревянные колышки или прутья арматуры;
  • болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

  1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
  2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
  3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
  4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
  5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
  6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
  7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Сооружение ростверка (цоколя)

Ленточная обвязка винтовых свай, образующая впоследствии цоколь дома, может изготавливаться из следующих материалов:

  • из бруса на основе прочной древесины, обработанной специальными защитными составами;
  • из металлических балок, привариваемых к выпускным пластинам, имеющимся на оголовках свай;
  • на основе жидкой бетонной смеси заливаемой в заранее подготовленную ленточную опалубку.

Для ознакомления с особенностями обустройства связывающего ленточного основания рассмотрим случай, когда обвязка винтовых свай осуществляется брусом.

При этом особое внимание должно уделяться качеству используемых брусовых заготовок, которые не должны иметь визуально различимых следов гниения и микротрещин. Как правило, для обвязки брусом используется хорошо просушенная хвойная древесина с сечением заготовок не менее 150х150 мм. Порядок формирования обвязки цоколя следующий:

Порядок формирования обвязки цоколя следующий:

Перед началом работ используемый материал, прежде всего, обрабатывается антисептиком и антипиреном, а затем после просушки на его концах делаются связывающие пазы. Они могут быть сделаны одним из известных способов оформления соединений.

Непосредственно перед укладкой ленточной обвязки оголовки свай закрываются сверху рубероидом, используемым в качестве гидроизоляции.

При укладке элементов обвязки (в процессе оформления угловых соединений) рекомендуем вам воспользоваться одним из указанных на рисунке методов, при реализации которого обязательна прокладка стыков джутом.

По завершении этих работ следует перейти к фиксации элементов обвязки на сваях через заранее подготовленные в деревянных балках сквозные отверстия. Для их привязки к соответствующим крепёжным элементам оголовков используются специальные шпильки или болты необходимого размера.

Собственноручное изготовление свай

Каждую сваю составляют 3 части:

  • труба с диаметром как минимум 86 мм – несущий элемент сваи;
  • винт, приваренный к заостренному концу трубы;
  • оголовок, к которому прикрепляется брус или обвязка.

Для создания сваи берется труба с подходящим диаметром. В случае отсутствия литого наконечника нужной формы его можно смонтировать: окончания труб режутся на сектора по лекалу на нужные размеры. Потом их варят в конус с последующей рихтовкой швов. Чтобы сделать винт, используются уже отработанные диски или нарезаются новые, из стали 5-6 мм толщиной, с использованием шаблона.

Определять, каким будет внешний диаметр, нужно, учитывая расчеты особенности почвы. Чем глубже в грунт будет погружаться свая, тем меньшим нужно сделать винт. С помощью тисков зажимается заготовка винта и растягивается. Иными словами, нужный размер попросту выколачивается.

После этого его приваривают к трубе сваи. Потом свая красится или покрывается антикоррозийным средством. Для свай выполняется оголовок. Он выполняет роль основания для последующего закрепления балки или швеллера. Лопасти нужно делать более широкими, чем диаметр трубы, на 30 мм как минимум.

Определение длины и диаметра сваи

Планируя построить ленточный фундамент на винтовых сваях, следует определиться с длиной спиральной опоры и диаметром ее рабочей части. При правильно подобранных характеристиках винтовых опор свайно-винтовой фундамент обладает высокой нагрузочной способностью и является таким же надежным, как и тисэ фундамент.

Нагрузочная способность опор со спиральной рабочей частью зависит от величины площади контакта и определяется следующими рабочими параметрами:

  • длиной винтовой навивки и всей сваи;
  • наружным диаметром спиральной ленты.


От величины площади контакта зависит нагрузочная способность опор со спиральной рабочей частьюГабаритные размеры рабочей части спирально-винтовых опор определяются в зависимости от следующих факторов:

  • характеристик почвы на месте строительства;
  • глубины замерзания грунта;
  • концентрации минеральных примесей в почве;
  • уровня расположения твердых пластов;
  • сопротивления грунта завинчиванию опоры;
  • массы возводимого строения.

Длина сваи изменяется в зависимости от условий эксплуатации:

  • опоры с длиной 1-1,2 м устанавливают в районах с теплым климатом;
  • для средней полосы подойдут полутораметровые опоры;
  • сваи длиной более 2 м монтируют в северных районах.

Диаметр винтовой навивки определяется действующей на опору нагрузкой, передаваемой возводимыми конструкциями:

  • для облегченных и оградительных конструкции применяют сваи с наружным диаметром ленты 5-8 см;
  • устойчивость каркасных и деревянных зданий обеспечивают лопастные опоры диаметром 9-9,5 см;
  • надежность массивных построек обеспечивается усиленными сваями с внешним диаметром витка более 10 см.


Действующей на опору нагрузкой определяется диаметр винтовой навивкиНагрузочные характеристики возрастают пропорционально увеличению наружного диаметра спиральной навивки:

  • спирально-винтовой элемент с диаметром несущей трубы 7,6 см и внешним размером витка 20 см способен воспринимать до тонны полезной нагрузки;
  • при увеличении диаметра ствола до 9 см, а также диаметра винтовой ленты до 25 см нагрузочная способность возрастает в 2 раза и достигает 2 т;
  • сваи, изготовленные из труб сечением 10,8 см, имеющие диаметр спирали 30 см, способны выдерживать усилие, составляющее 2,5 т.

С чего начать

Для определения типа грунта необходимо вынуть почву с глубоких слоев

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

Нюансы возведения фундаментов на сваях из железобетона

Здесь при разработке проекта обязательно учитывают сопротивление почвенных слоев под опорными поверхностями свайных изделий и сопротивление, действующее на их вертикальные стенки.

Для расчета используют формулу: F= Ycr*(Fdf + Fdr), в которой:

  • Ycr – коэффициент, отвечающий за несущие характеристики почвы (обычно равен единице);
  • Fdf – сопротивление почвенных слоев под нижним элементом свайного изделия, вычисляемое по формуле: Fdf = Ycr*R*A, где:
  • Ycr – коэффициент работы свайного изделия в грунте;
  • R – сопротивление почвы под опорной поверхностью железобетонного изделия;
  • А – площадь (см2) опорной поверхности;
  • Fdr – сопротивление почвы к боковым стенкам столба сваи, которое находится по формуле: Fdr = u*Ycr*Fi*Hi, где Fi – сопротивление некоторых слоев почвы боковым поверхностям сваи; Hi – суммарная толщина почвенных слоев, касающихся боковой поверхности свайного изделия.

Обвязка ростверком

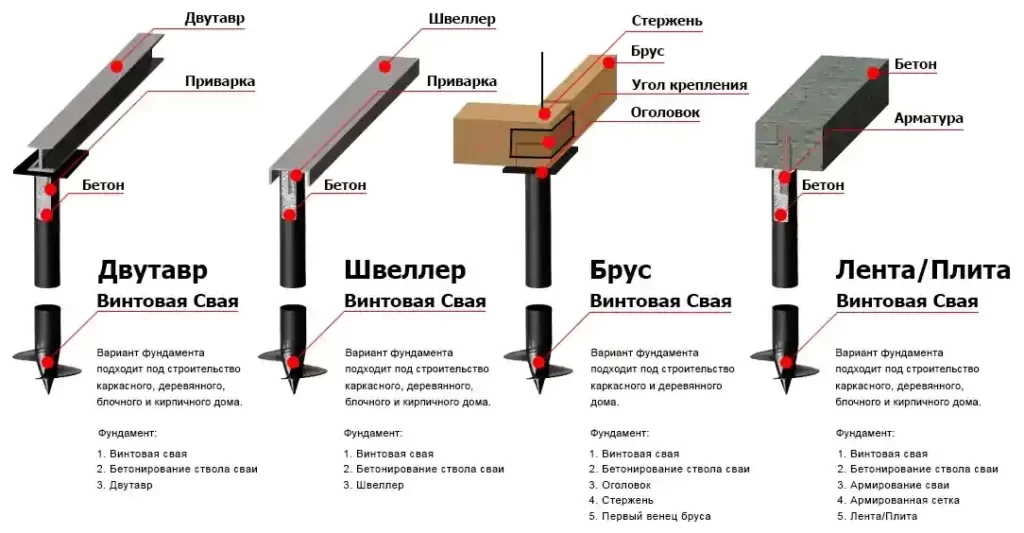

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

  • Швеллер.
  • Двутавр.
  • Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Свайно-винтовой фундамент своими руками

Свайно-винтовой фундамент устанавливается в четыре этапа:

  1. Сперва размечается участок.
  2. Затем сваи погружаются и выравниваются.
  3. Полости заливаются бетоном.
  4. Заключительный этап — обвязка ростверком.

Поскольку установка СВФ не требует земляных работ, сделать разметку для фундамента не трудно: намечаются оси стен, перегородок и дополнительных конструкций путем установки кольев на небольшом отдалении от углов будущей постройки, а между ними натягиваются шнуры. На остальных этапах стоит остановиться подробнее.

Ввинчивание свай и выравнивание

Ввинчиваются сваи всегда по одному принципу, который не зависит от вида лопастей, наконечников и особенностей грунта.

Сначала в земле делаются направляющие приямки при помощи ручного или мотобура. Глубина скважин должна составлять 0.3-0.5 м, а в диаметре они должны быть чуть меньше лопастей. Так трубы можно более точно расположить и легче погрузить в землю.

Для ввинчивания в технические отверстия на сваях протягивается лом или труба с толстыми стенками нужного диаметра и при помощи силы двух человек сваи вкручивают в землю

Важно контролировать вертикальное положение конструкции при помощи строительного уровня

Для механического погружения понадобиться использовать спецтехнику.

Инструкция по закручиванию свай вручную

Сваи обвязывают ростверком в качестве которого выступают балки из дерева, бетона или металла. Для этого опоры фундамента должны располагаться в одной плоскости по горизонтали. Выравнивают сваи при помощи обрезки трубы болгаркой по заранее выполненной разметке.

Часто сваи вывинчиваются на этапе регулировки высоты, что ухудшает несущую способность конструкции: под опорой образуется рыхлый слой почвы. Из-за избыточных нагрузок фундамент проседает и конструкция деформируется.

Иногда из-за подземных препятствий на этапе заглубления опор, они могут отклоняться от вертикальной плоскости, смещаясь в сторону.

Траектория отклонения не должна превышать двух градусов. Если отклонение оказалось выше нормы, необходимо изменить размер опоры, соединив верхний сегмент и плоскость надстройки.

Заливка полостей свай

Заливка свай бетоном

Полости труб заливают бетоном для того, чтобы на внутренних поверхностях не образовывался конденсат, от которого не спасают даже полностью приваренные оголовки. Кроме того, бетон дает конструкции дополнительную жесткость.

Сваю нужно бетонировать до конца. Дополнительно сваи снаружи обрабатываются специальной смолой.

Ростверк и обвязка

Обвязка винтовых свай

Ростверк сооружают на расстоянии 0.5-0.7 м от земли. В его качестве могут служить деревянные и металлические балки. Также подойдет заливка монолитной лентой из железобетона. Технология обвязки зависит от материала:

  1. Железобетон — самый дорогой материал для обвязки, но позволяет возводить на СВФ даже кирпичные здания. Сперва собирается опалубка, затем изготавливается армирующий каркас, который связывается со сваями рифленой арматурой, а после конструкция бетонируется.
  2. Деревянные балки в качестве обвязки используют для строительства домов из бруса или бревна. Для крепления бруса привариваются плоские оголовки, балки соединяются в полдерева и крепятся к оголовкам болтами, саморезами или гвоздями.
  3. В качестве металлических балок используют швеллеры, которые приваривают к оголовкам.

Не фатальной, но существенной ошибкой может стать отказ от обрезки технологических отверстий. Игнорирование этой процедуры приводит к снижению эксплуатационного срока фундамента. Если необходимо приварить оголовок и сформировать сварочные швы, их в обязательном порядке нужно окрасить.

Свайно-винтовой фундамент несложно монтировать без помощи профессионалов. конструкция мало зависит от внешних факторов, хорошо себя показывает практически на любом грунте, а ее возведение занимает немного времени.

Такое решение позволяет сэкономить на строительной бригаде и заказе спецтехники. Главное — правильно определить как глубоко залегают несущие пласты грунта, рассчитать шаг установки свай и их оптимальное количество.

Какие решения применяются в этом случае?

При подобных особенностях грунта самым эффективным решением является проведение строительства на свайном фундаменте.

Сваи для фундамента бывают прямоугольные, пирамидальные, круглые, цельные или пустотелые. Материал для их изготовления – железобетон, бетон, дерево, металл.

Так же свайная конструкция отличается механизмом защиты от колебаний, которая устанавливается сверху.

Существующие варианты установки:

  • подпорные сваи. Стоят на твердом грунте на большой глубине заглубления. Технология характеризуется полным отсутствием усадки;
  • висячие сваи. Используются при невозможности достичь твердого грунта. Крепко вбиваются в подвижный слой и удерживаются силами трения.
  • буро-забивные сваи. Устанавливаются в предварительно вырытые ямы;
  • сваи с забивными элементами. Заостренные сваи забиваются спецустановкой, предназначенной для этих работ;
  • винтовые сваи. Ввинчиваются в грунт подобно громадному шурупу автоматическим способом или вручную.

В чем преимущества и в каких случаях их устанавливают?

  1. Из всех перечисленных методов установки свайного фундамента самым скоростным является свайно-винтовой.

Для проведения работ совершенно не требуется подготовки пред вкручиванием свай в землю.

Если длина свай не более метра, их можно завинтить вручную штангой или ключом.

Применение в свайно-винтовом методе высококачественных свай от надежных производителей очень высоко ценится специалистами по строительству.

Например, немецкая фирма Krinner выпускает большое количество элементов улучшенной формы, адаптированной к различным фундаментам и почве.

Подобные сваи применяются практически везде, их без труда монтируют даже в условиях многолетней мерзлоты, что обеспечило им большую популярность на крайнем севере.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.
