Как сделать бойлер косвенного нагрева своими руками: пошаговая инструкция

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Это интересно: Как работает бойлер косвенного нагрева воды? (видео)

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

  • правильно выбрать место установки – как можно ближе к котлу;
  • обеспечить ровную поверхность для монтажа бойлера;
  • для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
  • оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
  • для защиты от противотока на трубах подачи воды установить обратные клапаны;
  • улучшить качество воды путем врезки фильтров;
  • грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

  • Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
  • Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
  • После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
  • Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
  • Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
  • Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
  • Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
  • Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет. В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

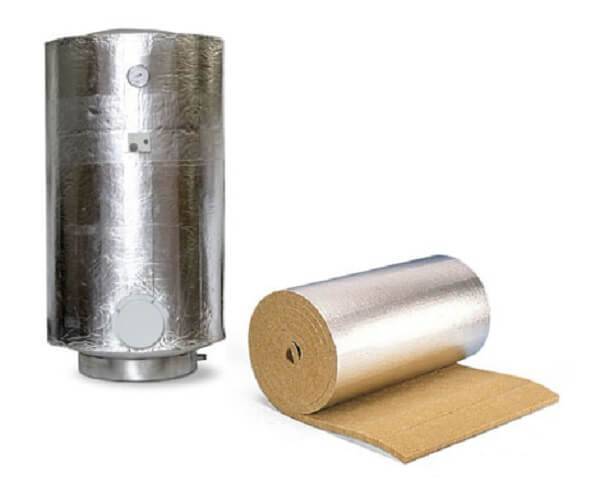

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Схема устройства и принцип работы

С помощью генератора высокой частоты (десятки кГц), в индукционной катушке генерируется переменный ток. По законам физики, в этот момент возникает магнитное поле с постоянно меняющимся вектором. В проводнике, попавшем под действие магнитного поля, возникают беспорядочные вихревые токи. Молекулы начинают хаотичное движение и материал быстро нагревается.

С помощью такого индуктора можно даже раскалить докрасна металлическую заготовку. Поскольку в трубе протекает вода, избыточного нагрева не происходит.

Генератор можно позаимствовать из варочной поверхности (разумеется, индукционной), либо изготовить самостоятельно.

Еще один вариант донорства — инверторный сварочный аппарат.

Хотя, учитывая простоту электрической схемы, многие домашние мастера изготавливают подобные генераторы из доступных радиоэлементов.

Вариации водонагревательного оборудования

Водонагреватели различают по следующим группам:

Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.

Самодельный водонагреватель при профессиональной сборке может прослужить 5 лет и более. При этом его цена на порядок ниже купленного в магазине. Потребляемые расходы электричества на работу самодельных водонагревателей минимальные, а время нагрева соизмеримо с заводским аналогом. Электрический водонагреватель создать собственноручно вполне реалистичная идея. Подобные самоделки можно применять как в загородных домах, так и в жилых квартирах.

Особенности установки проточного напорного бойлера

В противоположность безнапорным маркам, напорные электронагреватели для воды могут обеспечить ГВС одновременно несколько водоразборных точек. Поэтому их ставят в местах максимального водопотребления.

Аналогично любому водонагревателю потребуется подать на вход водопроводную воду от квартирной разводки, а к выходному патрубку подключить гибкий санитарный шланг ГВС.

Специалисты советуют из-за значительной мощности напорные водонагреватели включать напрямую к электрощиту через дифференциальный защитный автомат, соответствующего токовому номиналу и с применяем 3-х жильного кабеля с сечением не менее 6 мм2.

Расчет объема бойлера косвенного нагрева и проектирование змеевика

Объем бака напрямую зависит от потребности в горячей воде. Принято считать, что на каждого члена семьи достаточно от 50 до 70 литров горячей воды ежедневно. Поэтому для семьи из 3-4 человек достаточно 200-литрового бойлера. В качестве бака используют любую подходящую термостойкую емкость из антикоррозионного материала: нержавеющей стали, алюминия, пластика. В баке устанавливают входной и выходной шаровые краны.

Диаметр и длина трубы для змеевика рассчитываются исходя из объема бака, материала трубы, скорости потока теплоносителя и его температуры. На каждые 10 литров бака необходимо около 1,5 кВт тепловой мощности змеевика. Змеевик обычно изготовляют из латунной трубки диаметром от 8 до 20 мм, свернутой в спираль так, чтобы витки не соприкасались – так обеспечивается максимальный контакт его греющей поверхности с нагреваемой водой. Чтобы определить общую длину трубки, необходимо вычислить необходимую мощность змеевика, после чего определить длину трубы по формуле:

Формула для вычисления обей длины трубы для бойлера

где P – тепловая мощность змеевика в кВт;

d – диаметр трубы в метрах;

ΔТ –разность температур теплоносителя и нагреваемой воды, °C.

Например, для бака 200 литров необходим змеевик с тепловой мощностью 30 кВт. Диаметр трубки для змеевика – 10 мм, или 0,01 м. Температура теплоносителя 80°С, температура поступающей воды — 15°С. По приведенной формуле вычисляем длину змеевика:

По приведенной ниже формуле вычисляем длину змеевика

Змеевик в этом случае выполняют в виде спирали диаметром 40 см. При диаметре бака в 0,5 м и высоте 1 метр такой змеевик будет иметь 12 витков с межвитковым расстоянием в 6-8 см. Для удобства намотку производят с помощью шаблона – трубы соответствующего диаметра. Ввод и вывод змеевика удобнее выполнять с одной стороны бака.

Принцип работы системы

Технология монтажа бойлера косвенного нагрева

В металлическом или пластиковом баке необходимого объема выполняют отверстия под входные и выходные трубы для горячего водоснабжения. К отверстиям крепят шаровые краны или другие запорные элементы. Удобнее располагать отверстие для поступления воды снизу, а для отбора – сверху, при таком расположении вероятность резких перепадов температуры на выходе сведена к минимуму. В нижней части бака необходимо также установить сливной кран – он нужен для полного слива воды при очистке бака от накипи или его ремонте.
Змеевик выполняют из трубки выбранного диаметра, согнутой в спираль сзаранее определенным количеством витков. Сгибать трубку удобнее по шаблону, например, по стальной трубе подходящего диаметра. При этом нельзя производить намотку слишком туго, иначе спираль сложно будет снять без перегибов. Спираль снимают с шаблона, к концам трубы с помощью пайки крепят резьбовые фитинги.
Образец змеевика для бойлера

Выполняют отверстия для змеевика. К стенкам бака приваривают металлические штуцера с резьбовым соединением, к нимкрепят на резьбовые соединения латунный змеевик. Проверяют герметичность трубки с помощью сжатого воздуха от компрессора, перекрыв одно из отверстий и подавая воздух в другое. Сам змеевик при этом смачивают мыльной водой. При необходимости трубку пропаивают еще раз

Особенно важно проверить герметичность трубки при использовании в качестве теплоносителя антифриза.
Образец бойлера изнутри

Выполняют плотно закрывающуюся крышку бака. Через крышку не должно уходить тепло, поэтому ее можно оснастить защелками

Также утепляют сам бак с помощью напыляемых современных утеплителей или пенопласта. Для более эстетичного вида можно установить бак в емкость большего размера, заполнив промежутки утеплителем по принципу термоса.

Образец бойлера выполненного своими руками

Монтаж проточного водонагревателя

Нагрев воды в проточном водонагревателе несмотря на простой принцип работы в жилых применяется реже чем накопительного типа. Это вызвано тем, что для того чтобы быстро нагреть холодную воду требуются мощные ТЭНы от 3 до 27 кВт, и не каждая внутриквартирная электрическая линия сможет выдержать такую нагрузку.

Подготовка – проверка электросети

Перед тем как принять решение об установке проточного водонагревателя следует проверить возможности внутридомовой электросети. Необходимые ее параметры указаны в паспорте на водонагреватель и если они не соответствуют фактическим данным, потребуется реконструкция внутридомовой линии электроснабжения.

Для подсоединения большей части проточных нагревателей необходим стационарный метод монтажа, сеть переменного тока 220 В, 3-х жильный кабель из меди, с сечением не менее 3Х2.5 мм и автоматической защитой не менее 30 А. Проточный водонагреватель также должен быть подключен к системе заземления.

Выбор места

Безнапорные проточные нагреватели воды, в основном, имеют возможность гарантировать работу только одной точки водоразбора, вследствие этого вопрос подбора района установки не стоит.

Его размещают вместо смесителя в ванной либо кухне. Выбор мощных напорных проточных нагревателей, которые обслуживают несколько водоразборных точек необходимо провести тщательно. Как правило, его размещают около от максимального водоразбора или стояка.

Несмотря на то, что модификации IP 24 и IP 25 конструкционно защищены от непосредственного проникновения воды, все-таки, их надежнее расположить в тех местах, где отсутствует угроза прямого попадания воды.

Кроме того нужно учитывать что устройства, которые имеют механическую систему регулировки напора и температуры ГВС, нужно располагать на расстоянии вытянутой руки. Исходя из вышеуказанного, установка бойлера в ванной будет самой предпочтительной.

Установка на стену

Проточные нагреватели не имеют большого веса, к их установке не предъявляют требования подобные емкостным аппаратам. Монтаж на стенке здания состоит в высверливании отверстий и закреплении нагревателя при помощи специальных кронштейнов, поставляемых в комплекте.

Главные условия профессиональной установки:

  • Прочность стенового покрытия;
  • совершенное горизонтальное расположение.

Если нагреватель будет размещен с наклоном, возникнет риск образование воздушных пустот, что приведет к перегреву ТЭНа и выходу водонагревателя из строя.

Как подключить к водопроводу

Выполнит обвязку безнапорного проточного нагревателя довольно просто. Подсоединение выполняется гибким шлангом, снятым со смесителя, на штуцер устройства. Для этого устанавливают специальную прокладку под накидную гайку и заворачивают ее сначала рукой, а после с небольшим давлением гаечным ключом.

Важно соблюдать правило, что после нагревателя не устанавливают запорную арматуру. Вода должна перекрываться только нагревательным устройством или смесителем, к которому он подсоединен

При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя.

Включение в электросеть

Малогабаритные безнапорные модификации водонагревателей в основном реализуются с нужным проводом вилкой. В связи с этим включение сводится к тому, что потребуется вставить вилку в электророзетку с заземлением.

Электронагреватель является мощным электроприбором, включать его с использованием различных удлинителей запрещено. Вследствие огромного электрического тока контакты смогут перегреваться и вызвать возгорание проводки.

Электрический косвенный нагреватель

Использование ТЭНа не относится к косвенным способам нагрева, поскольку присутствует прямой контакт воды с первичным источником тепла. Исключение составляет индукционный водонагреватель. Жидкость получает энергию как бы виртуально, не касаясь внутреннего термоэлемента. Собственно, его вообще нет в конструкции.

Главное преимущество системы в том, что нагрев происходит не за счет прямого теплового контакта с источником электрической энергии, а с помощью вихревых токов. Потери на коэффициент теплопередачи минимальны, КПД стремится к 100%. При этом, нагревается как металлическая труба, так и непосредственно жидкость (если она достаточно теплопроводна). Кроме того, проточные индукционные нагреватели существенно безопаснее бойлеров с традиционным электрическим нагревателем: нет контакта воды с подключенным к электросети элементом.

Недостаток очевиден: для нагрева требуется подключение к электропитанию. То есть, вариант косвенного нагрева с помощью дровяного (газового) котла не работает. Помещение должно быть электрифицировано.

Конструкция

Устройство бойлера довольно простое. В баке из материала, не подверженного коррозии, расположен теплообменник в виде змеевика или бака меньшего размера. Теплообменник для увеличения теплоотдачи выполняют из материала с высокой теплопроводностью, обычно из меди.


Бак оснащен штуцерами для подвода и отбора воды. Ввод холодной воды расположен снизу бака и оснащен обратным клапаном, через него же, с помощью обводного вентиля, производят слив. Выводной патрубок для горячей воды располагают в верхней части бака.

Стенки бака для уменьшения тепловых потерь необходимо хорошо утеплить. Для этого можно использовать различные материалы, но наилучший вариант — полиуретан, он обладает высокими теплоизоляционными качествами, при этом не боится влаги, хорошо гасит шум воды, возникающий при нагреве, долговечен и экологически безопасен.

Чтобы сделать бойлер своими руками проще всего поместить бак-накопитель в бачок или корпус аналогичной формы чуть большего размера и заполнить пространство между ними полиуретановой пеной из баллона.

Для измерения и регулировки температуры бойлер оснащают термометром и термостатом. Этот элемент не обязателен, но существенно увеличивает удобство использования нагревателя. Чтобы уменьшить внутреннюю коррозию, можно также встроить в бак магниевый анод, предназначенный для водонагревателей ТЭНового типа. Их продают в сервисных центрах обслуживания или в магазинах бытовой техники.

Арматура для обвязки БКН

Этим и обеспечивается приоритет. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй — на контуре отопления.

Поэтому при выборе нужно решить — какая схема подключения бойлера применяется, сколько источников энергии будет задействовано и каких. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей. Не нужно думать, что при нагреве воды начнет понижаться температура в доме — вода нагревается быстро, ваше домовладение ни за что не успеет остыть. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива.

Подключение при помощи трехходового клапана

Согласитесь, что такое подключение не отличается безопасностью, даже если разбавлять водичку смесителем. Заключение Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач.

Здесь используется приоритет бойлера косвенного нагрева. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам. Когда все технические моменты улажены, остается только подобрать объем. С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Но придется как-то мириться с отсутствием возможности отрегулировать температуру по своему вкусу.

При желании можно обойтись и без насоса — для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут.

Представьте, что вы подвесили на стену из газоблока напольный БКН на литров. Данная схема с одинаковой эффективностью может применяться как для электрического, так и для газового или твердотопливного теплогенератора. То есть при маленькой температуре возникает не досгарание газа. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме Подключение с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Причем котел — вспомогательный элемент, когда нужно разогреть быстро, или когда энергии солнца не хватает. Отопление в таунхаусе. Недорого.

Материалы и детали, необходимые для изготовления бойлера

В первую очередь необходимо подобрать ёмкость для изготовления бака. Лучшим выбором материала является нержавеющая сталь. Можно использовать готовую бочку, заказать бак необходимого размера, либо приобрести газовый баллон. Он имеет достаточную прочность, подходящие габариты и форму. Ещё одним вариантом для изготовления бака может быть ёмкость, изготовленная из термостойкого пластика.

В баке следует сделать отверстия необходимого размера. Два отверстия понадобятся для присоединения трубопроводов подачи холодной и вывода горячей вода. Одно из них делается внизу бака, а другое в верхней его части. Ещё два отверстия будут необходимы для монтажа змеевика, предназначенного для прохода теплоносителя.

Для изготовления змеевика отлично подойдёт трубка из латуни или меди. Эти материалы хорошо передают тепло, и им достаточно легко придаётся необходимая форма. Можно также использовать трубы малого диаметра из пластика.

Для того, чтобы изготовить змеевик, трубу необходимой длины наматывают на основу, которой может быть прочная металлическая труба или оцилиндрованное бревно.

Для того, чтобы трубка, предназначенная для змеевика, была изогнута равномерно, без заломов, перед началом работы её полностью заполняют песком. Тогда змеевик получится правильной формы, одинакового диаметра по всей его длине.

Исходя из объёма бака, температуры теплоносителя и температуры поступающей воды, вычисляется необходимая длина змеевика. Для этого используют специальную формулу подсчёта. Для ёмкости объёмом 200 литров, при использовании змеевика с диаметром 10 мм, его длина будет составлять около 15-ти метров.

Ещё до монтажа накопительного бойлера следует определиться, каким образом будет производиться его теплоизоляция. Обойтись без неё не удастся, так как естественные потери тепла велики и КПД водонагревателя окажется слишком низким. Идеальным способом для теплоизоляции бака будет помещение его внутри подходящей ёмкости, а затем заполнение её монтажной пеной.

Для сборки бойлера следует позаботиться о наличии штуцеров, гаек, резиновых уплотнителей, шаровых кранов. При изготовлении конструкции из газового баллона потребуется сварочное оборудование.

Смотрите видео о том, как сделать бойлер косвенного нагрева своими руками:
