Как сделать биокамин своими руками

Уличный стол с очагом

На самом деле очень простой стол из поддонов с очагом в центре. Вы наверняка сможете собрать его без всяких инструкций, руководствуясь пошаговыми фото, которые любезно выложил в интернет автор этого проекта. Главное, заранее подготовить материал и оценить, что из него получится. Как подсказывает опыт, гораздо лучше работать с тем, что у вас есть, чем с тем, что вы думаете, что у вас есть. Если вы тоже собираетесь использовать старые поддоны, то будьте готовы к тому, что часть материала окажется непригодной. Поэтому, когда найдете поддоны, разберите их, отсортируйте всю древесину по категориям, подсчитайте общие размеры. У автора на изготовление стола пошло три поддона. Длина, соединяющая ноги, составляет 1 метр в длину и была завинчена и склеена.

  1. Используя базу, установите две доски, чтобы сделать квадрат, остальная часть столешницы выровнена и скреплена снизу.
  2. Рассчитайте середину стола и установите очаг.
  3. Затем добавте 5 досок, 2 с одной стороны и 3 с другой. Этого достаточно, чтобы держать очаг на месте.
  4. Закрепили ноги большим количеством шурупов.
  5. Прибейте еще две доски к ногам, к внутренней стороне стола, чтобы сделать дополнительную поддержку. Выглядит не очень красиво, но с внутренней стороны их не видно.
  6. Нарежьте небольшие дощечки необходимого размера, чтобы заполнить пробел.
  7. Купите банку черной термостойкой краски и покрасьте очаг .

Вроде все. Правда автор ничего не сказал, как будет взаимодействовать раскаленный очаг с деревом, поэтому советую предусмотреть этот вопрос, и добавить в точки соприкосновения металла с деревом какой-нибудь изоляционный материал.

Советы от меня

  • При установке стекла, советую зачистить его после резки наждачной бумагой с мелким зерном. Так вы сможете убрать фаску и сделать ребро более гладким.
  • Используйте бесцветный силикон или герметик, в таком случае любые погрешности будут не так видны. И самое главное! Силикон или другая смесь, должна быть термостойкими.
  • Материалы для корпуса можно выбирать любые. Только учитывайте удобство будущей эксплуатации данного биокамина и легкость его декорирования.
  • Я считаю, что горелку лучше приобрести. Уже готовый элемент биокамина значительно сэкономит вам время и лишит ненужных проблем. А её функциональность и качество являются несомненным плюсом.
  • Для топлива лучше всего использовать биоэтанол от проверенного производителя. Применение непонятных может навредить здоровью, так как существует вероятность выделения ядовитых паров при горении. Кроме этого, данные средства могут быть взрывоопасны.
  • Перед тем, как сделать биокамин своими руками, продумайте его предназначение и точно для себя определите, как он должен выглядеть. Главным принципом в проектировании такого устройства должна быть безопасность.
  • Перед тем, как сделать своими руками большой камин, опробуйте свои навыки на небольших моделях.

Как получить биогаз в домашних условиях?

Биогазом называют смесь газов, которая получается в результате перепревания органики. При этом доступ воздуха к сырью должен быть прекращен. Исходным материалом для получения газообразного биотоплива может быть трава, различные отходы, ботва культурных растений или навоз. Основу биогаза составляют углекислый газ и метан. Удельная часть последнего может достигать 70%. К этой смеси в различных пропорциях примешаны другие газы, например, сероводород.

В среднем один килограмм органики дает порядка 500 г газа. На эффективность производства биогаза влияет несколько факторов. Наиболее важными из них считаются:

  • Температура окружающей среды. Чем она выше, тем более интенсивно происходит процесс разложения органики и выделение биогаза. Не случайно первые установки, производящие биогаз, действовали в теплых регионах. Однако при достаточном утеплении установок и использовании в их работе горячей воды системы можно обустраивать и в областях с холодным климатом.
  • Качество сырья. Оно должно достаточно легко разлагаться. При этом в его состав должно входить достаточное количество воды, без включений антибиотиков, моющих средств и других подобных им веществ, которые могут замедлить процесс ферментации.

Простейшее устройство для получения биогаза в домашних условиях выглядит таким образом. На участке выкапывается большая яма. Внутрь нее укладываются бетонные кольца. Таким образом, чтобы получилась герметичная емкость. Поверх нее устанавливается металлический купол. Из емкости на поверхность выводятся трубы для отвода биогаза. Яма заполняется органикой. Проверенный на практике рецепт органического материала: смешать 3-4 тонны растительных отходов и 1,5-2 тонны навоза. Все это заливается водой до получения смеси 60-70% влажности.

Соорудить биореактор для биогаза поможет следующий материал: _otoplenie/

Биогаз — смесь газов полученных в результате перепревания органики без доступа кислорода. Его достаточно легко получить в домашних условиях. На снимке достаточно производительная установка по производству биогаза

Вот еще несколько вариантов смесей для получения биогаза:

  • Коровий и конский навоз, смешанные в пропорциях 1:1.
  • Конский навоз, перемешанный с соломой или торфом.
  • Любой навоз с добавлением льняной костры в соотношении 7:3.
  • Коровий навоз, перемешанный с опилками в пропорции 7:3.
  • Конский навоз с добавлением любой листвы в соотношении 7:3.
  • Любой навоз с добавлением домашних отходов в пропорции 4:6.

Подготовленное сырье укладывается в емкость. При помощи змеевика его прогревают до температуры порядка 35С. В таких условиях без доступа воздуха запускается процесс брожения, за счет которого происходит дальнейший нагрев смеси и выделение биогаза. Газ по трубопроводу отводится из резервуара и поступает в накопитель. Такое биотопливо может использоваться для отопления, приготовления еды и других хозяйственных нужд.

Брикеты из отходов производства с каждым годом становятся всё популярнее. Подробнее об их технологии изготовления можно прочитать здесь: _otoplenie/

Разбираем принцип работы

Своим существованием биокамин обязан давно изобретенным устройствам – обычной спиртовой горелке и масляной лампе. Принцип действия следующий: в емкость с жидким топливом погружен элемент из мелкопористого материала – фитиль. Горючее, подчиняющееся физическому закону капиллярного подъема жидкости, пропитывает его до самого верха и испаряется через открытый проем. Если эти пары поджечь, то получаем ровное устойчивое пламя, как изображено на фото.

Сердцем биокамина, изготавливаемого из современных материалов, является топливный блок круглой либо продолговатой формы. Он включает в себя такие основные элементы (показаны ниже на схеме):

  • емкость из нержавеющей стали с заправочной горловиной, оснащенная сверху открытым проемом – горелкой;
  • заслонка или крышка, перекрывающая доступ воздуха и предназначенная для тушения камина;
  • несгораемый керамический наполнитель со множеством мелких пор;
  • система бортиков, не позволяющая горючему выплескиваться наружу;
  • небольшие переносные конструкции оборудованы защитой от воспламенения при опрокидывании.

Подробная инструкция для биокамина собственными руками

Как видно из предыдущего абзаца, если есть наличие пошаговой инструкции для биокамина, его очень просто смастерить собственными руками. После сбора горелки процесс делится на следующие этапы:

Куски стекла скрепливаются между собой герметиком из силикона соответственно с концепцией дизайнера. Для полнейшего засыхания их необходимо оставить приблизительно на 24 часа, более точное время отмечено в инструкции к герметику.

Если есть желание основание камина можно создать из прямоугольного металлического короба. Тогда оно будет прятать банку для горелки.

Если горючее было приобретено в жестяной банке, ее необходимо только лишь установить в середину горелки. Если же оно продавалось в пластиковой таре, необходимо взять еще одну консервную банку, и перелить его туда. Размер банки обязан быть таким, чтобы ее комфортно было извлекать из горелки.

В горючее опустить заранее подготовленный фитиль. Сверху горелки установить сетку, сверху нее насыпать камушки.

Чтобы выполнить привлекательный и обычный биокамин собственными руками, подробная инструкция выше обеспечит всеми специальными способностями. Готовый камин можно тот час же вводить в эксплуатирование, другими словами поджечь фитиль.

Горелка для биокамина своими руками

Важнейшая часть построенного своими руками биокамина — это горелка для него. Выбрав подходящую металлическую емкость, можно приступить к изготовлению:

  1. Если конструкция камина будет прозрачной, можно покрасить емкость с внешней стороны. Внутри ее покрывать краской нельзя, поскольку она сгорит при первом же запуске горелки.
  2. Из мелкой сетки вырезается кусок, закрывающий верх емкости. Эта сетка служит для равномерного распределения пламени, а также для укладки декоративных материалов, между которыми будет виднеться фитиль. Нужно следить, чтобы сетка не проваливалась внутрь емкости.

Размер сетки можно варьировать в зависимости от творческой задумки. Она должна быть достаточно прочной, чтобы не прогибаться под весом камней, и достаточно большой, чтобы закрывать собой всю площадь камина.

Таким образом, горелка для биокамина своими руками может быть сделана за считанные минуты.

Состав и особенности биотоплива

Биотопливо изготавливается из экологичного возобновляемого сырья. Его основными компонентами являются травянистые и зерновые сельскохозяйственные культуры, в составе которых в большом количестве содержится сахар и крахмал. Чаще всего производители топлива для биокаминов используют тростник и кукурузу.

Из экологичного сырья изготавливается биоэтанол. Он имеет вид бесцветной жидкости, не имеющей запаха. Во время горения она разлагается на водяные пары и углекислый газ. Это способствует увлажнению воздуха в помещении.

Расход биотоплива зависит от мощности прибора и количества установленных горелок. Оно не оставляет жирного налета и сажи после сгорания, благодаря чему топливный блок можно легко очистить. В среднем литра жидкости хватает на 2-3 часа работы прибора.

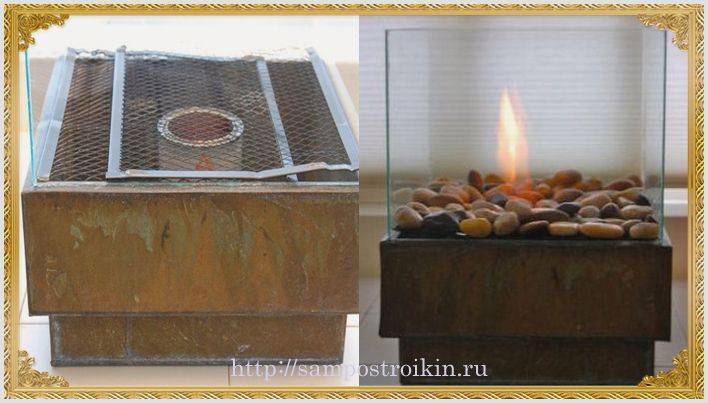

Простой настольный биокамин

Такие камины послужат идеальным дополнением к любому дизайну помещения, а в вечернее время даст возможность полюбоваться живым огнем во всей его красе. Одним из главных достоинств настольных каминов является их простота. Рассмотрим подробнее, как сделать один из таких биокаминов.

Для создания такого камина своими руками нам потребуется:

  • 4 стекла.
  • Короб для основания из металла или другого огнеупорного материала.
  • Стеклорез.
  • Герметик для скрепления стекол.
  • Стальная сетка.
  • Огнеупорные камни для декора.
  • Емкость для топлива.

Пошаговая инструкция изготовления настольного биокамина:

  • Выполняем расчет размеров будущей конструкции. Для одной горелки минимальным расстоянием между стеклами считается 15 см.
  • Выполняем подгонку стекол под размеры короба. Если они соответствуют размерам – замечательно. В противном случае нужно обрезать лишнее стеклорезом. Стеклянный короб после соединения будет устанавливаться на основание.
  • Соединяем стекла герметиком. Для этого наносим герметик на торцевую часть стекла и соединяем его под прямым углом с другим стеклом. Чтобы герметик полностью высох, потребуется не менее суток. Для этого под каждую сторону устанавливаются подставки.
  • Стеклянный короб без верха и дна устанавливается на основание. Если расчеты были выполнены правильно, то он должен точно стать на грани. Для скрепления стекла и основы снова используем герметик.
  • В центр основания ставим горелку с биотопливом и накрываем ее стальной сеткой. Ее необходимо вырезать так, чтобы ее края ложились на грани основания. Рекомендуется укладывать сетку в несколько слоев, чтобы она не проваливалась под тяжестью декоративных камней.
  • Ровным слоем выкладываем камни на сетку. Если используются натуральные камни, собранные своими руками, их нужно обязательно промыть. В таком случае при нагревании они не будут издавать неприятный запах.
  • При необходимости поджигаем горелку и проверяем результат.

Важно! Данная конструкция очень проста в сборке, но имеет ряд недостатков. Прежде всего – это невозможность пополнения топлива без разборки части камина

Вторым недостатком является отсутствие регулятора горения. Как следствие, нельзя изменить ни силу пламени, ни расход топлива.

Очаг в центре стола

Полированный бетонный стол с очагом в центре из дуба с морскими раковинами, мрамором, битым стеклом, измельченный сланцем. Столешница из белого цемента, смешанного с нитями из стекловолокна и нейлоновой сеткой для прочности. В дело пошло все, что автор смог найти – старые доски, обломки шифера, большие камни с пляжа, морские раковины, кусочки стекла и все, что, по мнению автора, делают отделку лучше. Можно сказать, что стол сделан из «подножных» материалов, зато в готовом виде украсит любую веранду или патио.

Пошаговой инструкции автор не предоставил, но сделал несколько фотографий. Я думаю, собрать стол не проблема, вся фишка здесь в бетонной столешнице. В этой смеси автор использовал балласт, желтый строительный песок, песок для штукатурки, белый цемент, нити из стекловолокна, нейлоновую сетку и вставки изоляционной плиты, чтобы сделать стол легче.

Как сделать напольную конструкцию

Напольная конструкция вписывается в любой интерьер, так как имитирует дровяные камины Преимущество напольных биокаминов — в разнообразии форм и размеров. Они могут напоминать геометрическую фигуру, чашу или тумбу, оставаться стационарными или мобильными. Но отопительный блок для них должен быть изготовлен из металла. Сам корпус при этом можно сделать из камня, дерева, пластика, керамики или гипсокартона. Главное, следить, чтобы огонь не затрагивал пожароопасные элементы.

Необходимые материалы и инструменты

  • отопительный блок;
  • негорючий гипсокартон (1 лист);
  • металлический профиль с направляющими и стоечными элементами (8 – 9 м);
  • дюбель-гвозди, саморезы по металлу и с потайной головкой;
  • термоустойчивый клей для плитки, шпатлёвка;
  • ножницы по металлу, шуруповёрт, нож для резки гипсокартона;
  • изоляционные материалы (2 кв.м);
  • керамическая плитка;
  • затирка (около 2 кг);
  • строительный уровень, рулетка;
  • дерево или другой материал для каминной полки;
  • декор для украшения готового биокамина.

Все расчёты необходимо делать с учётом размеров места для будущего биокамина. Один из вариантов представлен на чертеже.

Подготовительные работы

Чертёж необходимо создавать с учётом пожаробезопасности

В этом варианте предусмотрено обустройство топки На этом этапе необходимо определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный в центре комнаты. После этого создаётся чертёж или эскиз с учётом пожаробезопасности объекта. Рассчитывая его размеры, нужно следить за тем, чтобы расстояние от очага до стенок конструкции и каминной полки составляло не менее 15 – 20 см. После этого на основании чертежа на стену и на пол наносится разметка.

Пошаговая инструкция по изготовлению

Процесс предусматривает выполнение нескольких этапов: от крепления профиля и до декорирования обшитого гипсокартона

  • Сборка каркаса. По готовой разметке крепятся предварительно подготовленные направляющие профили. Затем в них вставляются стоечные элементы, которые впоследствии закрепляются саморезами. С помощью отвеса контролируется вертикальность.
  • Крепление профилей к стене на дюбель-гвозди. При этом стойки дополнительно закрепляются перемычками.
  • Закладка изоляционного материала в стены сооружения. Им может служить спрессованная базальтовая вата.
  • Обшивка гипсокартона. Для этого необходимо нанести разметку на листы гипсокартона и обрезать ненужные элементы с помощью специального ножа. Главное, с одной стороны делать надрез, надламывая материал с другой. Выполняя обшивку будущей конструкции, нужно вкручивать саморезы на расстоянии 10 – 15 см друг от друга. По окончании этих работ следует нанести гипсовую штукатурку.
  • Отделка биокамина. Для этого стенки и дно корпуса обклеиваются керамической плиткой, за исключением углубления для установки горелки.
  • Затирка швов. После неё монтируется каминная полка, а сама конструкция украшается подготовленными декоративными элементами — лепниной, мозаикой, облицовочным кирпичом.
  • Установка горелки. Её можно приобрести или сделать самостоятельно из металлического стакана, в который опущен фитиль. В последнем случае не удастся регулировать высоту пламени, но и платить за заводскую конструкцию не придётся.

Заключительным этапом может быть установка кованной или каминной решётки из жаропрочного стекла, которая обеспечит дополнительный уровень безопасности для домочадцев.

Из-за громоздкости напольных биокаминов их очень часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда вместо одной из задних стенок у камина устанавливается колонна. Их установка практически не отличается от установки стандартных напольных биокаминов, за исключением чертежа.

Инструкция для сборки

Собрав комплектующие для биокамина можно приступать к сборке устройства. Пошаговая инструкция позволит собрать биокамин своими руками без лишних трудностей:

Первое, что нам нужно сделать, склеить защитный экран из стекла. Силиконовый герметик сохнет в районе суток, поэтому стекло соединяется заранее.

Создание стеклянного защитного экрана

Затем необходимо собрать, найти, сделать металлический каркас в виде короба, в который будет установлена горелка и на который вы поставите защитный экран.

Подходящий металлический каркас

Установка защитного экрана

На следующем этапе в каркас помещается горелка. Если горючее продавалось в жестяной банке, то она вполне может сыграть эту роль. Если тара была пластиковая, можно использовать любую жестяную банку подходящего размера.

Размещаем в каркасе горелку

В банку помещаем фитиль, выводим его на сетку и закрываем декоративными камнями.

Подготовка металлической сетки

Установка сетки внутри каркаса на горелку

Накрываем получившуюся конструкцию защитным экраном, закладываем декоративные элементы и самодельный биокамин готов.

Закрываем сетку декоративными камнями

Запускаем биокамин

Экологический камин кустарного производства

Как видите, создать спиртовой камин своими руками достаточно просто, но это при условии, что он небольшого размера. Для крупногабаритных систем потребуется строительство специального портала. Проще всего построить конструкцию из гипсокартона, удобного в использовании и недорогого материала. В этом случае порядок действий будет следующим:

  • Первым делом необходимо подготовить платформу для биокамина. Она необходима для защиты пола от высокой температуры. Можно сделать на полу стяжку или положить кирпич.
  • Затем из металлического профиля выстраивается каркас биокамина, который надежно крепится к полу и стене. Внутрь перекрытий укладывается изоляционный материал.
  • Получившаяся конструкция снаружи зашивается гипсокартоном, а внутри выгладывается кафельной плиткой или металлическими листами. Огнеупорные материалы защитят короб из гипсокартона от тлетворного влияния огня.

Строительство портала для экокамина

  • С внешней стороны короб для биокамина декорируется в соответствии с интерьером помещения. Отлично смотрится отделка камнем, пластиковыми панелями под кирпичную кладку. Кованные элементы также приветствуются, особенно расположенные рядом с камином соответствующие аксессуары. Можно положить рядом с порталом дрова, а декоративные керамические муляжи дров закинуть в топку биокамина.
  • Внутрь получившегося портала устанавливается топливный блок. Если система массивная, лучше всего приобрести готовое устройство в магазине.
  • Для защиты внешней среды на топливный блок устанавливается защитный стеклянный экран.

Получившийся биокамин бесспорно станет главным элементом помещения, а настоящий, живой огонь позволит вам создать полноценный уют в своем доме.

Надеемся, что теперь вам понятно, как сделать биокамин в домашних условиях. Если описанные выше манипуляции вы вполне готовы провести, создавайте биокамин своими руками, если же вас пугают такие работы, то просто купите готовое устройство в магазине. Примечательно, что подобные аппараты продаются в сборе, поэтому трудностей в запуске системы у вас не будет. Ознакомьтесь с инструкцией, включайте прибор и наслаждайтесь живым огнем.

Варианты горелок для биокаминов

Есть много разновидностей схем по производству тепловых блоков. Предложим вам пару-тройку вариантов.

Наиболее простая модель топливного элемента

Горелка для биокамина своими руками в простом исполнении будет делаться так. Берем емкость из нержавейки. Стенка должна быть от 2 мм. Глубина емкости 5 см. Размеры произвольные, по вашим чертежам. Внешний вид не важен. Данный элемент скрывается от глаз посторонних. Но он должен быть добротным, крепким элементом. В бак, стакан наливают биогорючее. Вставляют фитиль. Выводят через сетку наружу. Шнур, пропитанный горючей жидкостью, загорается, излучая свет и тепло.

Двухкамерная горелка с перфорацией (разрезами)

Такой вариант конструкции обычно делают в заводских условиях. Он отличается экономичностью горючего. Это происходит благодаря уменьшению площади горения. Расход топлива понижается.

Берем ванночку, короб из нержавейки. Размеры произвольные. Можно как в предыдущем варианте. Режем пластину по длине корпуса (по внутренней стороне). Пластина должна быть такой же толщины, как материал корпуса. Ширину вычислим с помощью формулы: SH=Vs — 1,5 +2xRs (где Vs ширина внутри ванночки, а Rs — глубина ванночки). Пластины гнуться под прямым углом от длинных краев. Это делают, чтобы получить ножки по глубине равные Rs. У нас получился элемент, по длине ванночки, на 1см уже ее ширины по профилю напоминающий букву П.

На одной из ножек этой буквы П, делаем надрезы, как на расческе. П-образную конструкцию ставим, чтоб зазор между прорезями и стеной было 1,5 см. Бак заполняем топливом. Зажигаем. Пламя расположится только в узкой полосе 1,5 см. Топливо внизу не загорится. Доступ кислорода ограничен. Недостатка топлива не предвидится. Оно будет просачиваться через прорези. Чтобы быстро загасить огонь, сделайте еще одну пластину, которая накроет огонь.

Чтобы топливо выгорало до конца, резервуар наклоним в сторону рабочей поверхности. Сделать это можно, смешав топливо с гипсом. Далее наклоняют полученную смесь в направлении рабочего места. Смесь затвердевает. Мы получаем отличный результат. В этом случае, ногу П-конструкции нужно укоротить. Это нужно для придания полной горизонтальности конструкции. Можно сделать бак с двойным дном. Готовая горелка ставится в дополнительный, больший бак. Края верхнего бака закроют элементы бака снизу.

Простейшее устройство с наполнителем

Емкость с П-профилем нужно заполнить наполнителем. Обычно это минеральная вата. Базальтовые волокна надо заменить ватой на акриловой составляющей исходя из факторов:

  • Гигроскопичность. Хорошо впитает влагу.
  • Наполнитель из волокна имеет лучшую паропроницаемость. Пары спирта без проблем будут циркулировать внутри наполнителя.
  • Мягкая вата долго, равномерно горит.
  • При процессе производства такой ваты не злоупотребляют различной химией.
  • Если с поставкой акриловой ваты есть трудности, найдите аналогичную, только помягче. Пропитанная вата медленнее будет гореть, увеличив время горения в общем.
  • Мы понимаем, что биокамин своими руками собирается без забот, хлопот.

Еще более простая конструкция для вас. Подойдет железная кружка. Можно подобрать банку. В посудину кладем абсорбент. Трамбовать не надо. Наполнитель пропитываем топливом. Наверх кладем железную сетку, крышку с дырками. Далее поджигаем.
