Солнечные коллекторы для отопления дома: реально ли обогреть ими свое жилище

Виды коллекторов

Коллекторы бывают двух видов: плоские и вакуумные. Есть еще воздушные, но из-за низкого КПД они используются значительно реже.

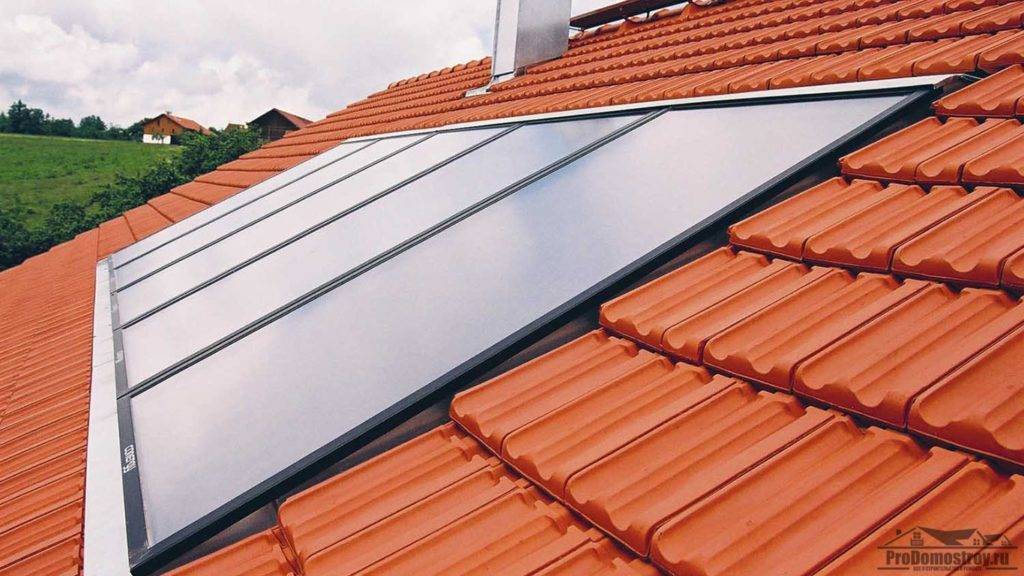

Плоский

Плоский коллектор устроен чрезвычайно просто: он состоит из коробки, закрытой стеклом, внутри которой располагается система трубок, по которым циркулирует теплоноситель (вода или пропилен-гликоль).

Вакуумный

Основными элементами более сложного вакуумного коллектора являются трубка из ударопрочного бромосиликатного стекла, алюминиевый абсорбер с высокоселективным покрытием и зеркальный отражатель.

Между наружной и внутренними трубками находится вакуум, который выступает в качестве теплоизолятора (как в термосе). Вакуумные коллекторы различаются диаметром трубок (оптимальным считается диаметр 58 мм при длине трубки 120-210 см), а также наличием обычных или U-образных медных нагревательных трубок.

Плоские солнечные коллекторы незаменимы для обычного водонагревателя, но если устройство предназначается для отопления частного дома или дачи, то лучше остановить свой выбор на вакуумном коллекторе, поскольку он теряет меньше энергии при отсутствии солнца и эффективен даже в зимние холода.

Примечательно, что коллекторы могут быть задействованы не только в бытовых, но и в промышленных целях

Данное обстоятельство указывает на важность развития технологии отопления от солнца

Особенности установки солнечного отопления

Солнечное отопление является наиболее эффективным в районах, характеризующихся большим количеством солнечных дней (особенно в зимний период времени).

Солнечное (гелиоотопление) отопление дома, выполненное своими руками, должно производиться с учетом специфических особенностей установки:

Схема работы солнечных батарей. Нажмите для увеличения.

Один из наиболее оптимальных вариантов — комбинированное отопление дома газовым (либо электрическим) методом и солнечной энергией.

Данный вариант, характеризующийся интеграцией элементов гелиосистемы в существующую схему теплоснабжения, позволяет значительно повысить эффективность нагрева и увеличить экономические показатели.

При производстве работ в районах, характеризующихся низким значением уровня инсоляции (потока прямых солнечных лучей на горизонтальную поверхность), необходимо особое внимание уделять оптимальному выбору площади коллекторов и правильности их монтажа. При определении уровня инсоляции следует помнить, что ее интенсивность выше в середине дня. В данной связи плоскости коллектора следует ориентировать в южном направлении

Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях

В данной связи плоскости коллектора следует ориентировать в южном направлении. Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях

При определении уровня инсоляции следует помнить, что ее интенсивность выше в середине дня. В данной связи плоскости коллектора следует ориентировать в южном направлении. Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях.

При установке коллекторов необходимо следить за тем, чтобы на них не падала тень от соседних строений либо деревьев. Монтаж коллекторов под углом, равным географической широте данной местности, способен существенно повысить их эффективность.

Это связано с тем, что максимальный уровень поглощения энергии Солнца приходится на расположенные под прямым углом к направлению инсоляции поверхности коллекторов.

Именно поэтому необходимо произвести увеличение угла наклона, что позволит повысить эффективность работы коллектора в зимнее время, несколько увеличив потери тепла летом. Однако летом увеличение тепловых потерь вполне допустимо ввиду переизбытка тепловой энергии.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Принципы функционирования нагревательных коллекторов

Одной из основных конструкций солнечных отопительных коллекторов являются устройства вакуумного типа. Исходя из названия очевидно, что такие устройства будут собирать лучистую солнечную энергию и передавать ее для нагрева воды или другого теплоносителя. Собственно так и обстоит в реальности.

Системы автономного обогрева, имеющие в своем составе солнечные коллекторы состоят из следующих основных составных частей:

  • Собственно солнечный нагревательный коллектор – то есть устройство которое размещается на прямых солнечных лучах и служит для нагрева теплоносителя,
  • Контур теплообмена: система трубопроводов, по которой перемещается горячий теплоноситель, постепенно передавая свое тепло в обогреваемые помещения,
  • Тепловой аккумулятор: это бак для воды, в котором нагретая вода запасается впрок.

Итак солнечный коллектор, состоящий из труб, в которых находится пока еще не нагретый теплоносителя находится под действием прямых солнечных лучей. Жидкость-теплоноситель (обычно вода, но возможно и специальный антифриз) поступает в коллектор, нагревается там и передается в контур теплообмена, который смонтирован внутри теплового аккумулятора. Нагретый теплоноситель, перемещаясь внутри трубопроводов контура теплообмена нагревает воду в тепловом аккумуляторе. Нагретая вода в баке с функцией аккумуляции тепла хранится вплоть до возникновения необходимости ее использования, например до подачи в контуры отопительной домашней системы и в отопительные радиаторы или в контуры горячего домашнего водоснабжения, например для умывания.

Циркуляция водоснабжения в отопительном коллекторе

Поскольку солнечная энергия воздействует на коллектор совершенно бесплатно, то в системе в любой момент времени имеется нагретая вода, которая подогревается постоянно циркулирующим теплоносителем.

Естественно, что бак теплового аккумулятора должен иметь отличную теплоизоляцию, способствующую сохранению температуры нагретой воды в течении как можно более долгого времени. Это позволит избежать падения температуры воды ночью, когда солнечный нагрев отсутствует или в периоды пасмурной погоды. Для обеспечения бесперебойной работы такой системы в совсем уж облачные или дождливые дни в бак теплового аккумулятора может быть вмонтирован обыкновенный электрический водонагреватель.

Для того, чтобы теплоноситель постоянно переносил тепло солнечных лучей для нагрева воды – он должен постоянно циркулировать. В системах с солнечными коллекторами циркуляция жидкого теплоносителя может быть принудительной (с подачей насосами) или естественной (смотеком).

Можно ли использовать солнечный коллектор зимой

Для круглогодичного использования устройства, нужно подробнее узнать, как работает солнечный коллектор зимой. Главное отличие — теплоноситель. Поскольку вода может замерзать в трубах контура, ее нужно заменить антифризом. Работает принцип косвенного нагрева с установкой дополнительно бойлера. Далее схема такова:

  • После того как антифриз нагреется, он поступит от батареи, расположенной на улице, в змеевик бака с водой и нагреет ее.
  • Затем теплая вода будет подаваться в систему, остывшая возвращаться обратно.
  • Обязательно нужно установить датчик давления (манометр), воздухоотводчик, расширительный клапан для сброса избыточного давления.
  • Как и в летнем варианте, для улучшения циркуляции необходимо предусмотреть наличие циркуляционного насоса.

Солнечный коллектор на крыше дома в зимнее время года

Каким должен быть самодельный солнечный коллектор?

Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена.

Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.

Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.

Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.

Прозрачная крышка выполняет одновременно несколько функций: защищает теплообменник от негативных природных явлений (осадков, ветра), а также грязи и пыли, при этом свободно пропускает солнечные лучи.

Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.

Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.

Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.

Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.

Следует отметить: вакуумный солнечный коллектор в сравнении с плоскими более эффективен за счет того, что удельная теплота вещества в парообразном состоянии выше, чем в жидком.

Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.

Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.

Характеристика вакуумного солнечного коллектора для отопления дома зимой

Вакуумный солнечный коллектор является довольно сложным устройством. Главный рабочий элемент представлен дорогостоящей светопоглощающей колбой с прозрачной поверхностью, в которой располагается трубка. В основу работы положен принцип термоса. Вакуумная колба пропускает солнечный свет во внутреннюю трубку, где отсутствует воздух, что позволяет сохранить до 95% тепла.

Вакуумные солнечные коллекторы. Дороже, но работают даже зимой

Нижнюю часть внутренней вакуумной трубки для солнечного коллектора занимает антифриз, который переходит в газообразное состояние при нагревании. В верхней ее части выполняется передача тепла коллектору с теплоносителем. Антифриз при этом охлаждается и конденсирует, возвращаясь в первоначальное состояние.

Вакуумный солнечный коллектор характеризуется высоким значением КПД при плохой освещенности и температуре ниже -37 °С. Он был специально разработан для северных широт и может функционировать при отсутствии прямого солнечного излучения. Для эффективной работы конструкция нуждается в постоянном уходе, который заключается в очищении ее поверхности от загрязнения.

Главным недостатком является высокая стоимость конструкции. При выходе из строя хотя бы одной трубки ремонт будет проблематичным, поскольку все изделия смонтированы последовательно.

Конструктивные особенности плоского солнечного коллектора

Наиболее востребованным вариантом является, согласно многочисленным отзывам, солнечный коллектор плоского типа, который можно изготовить своими руками. Такая система эффективна для организации горячего водоснабжения в теплый период года. В зимнее время КПД устройства очень низкий.

Солнечный коллектор плоского типа. Возможность изготовления своими силами, простота монтажа и обслуживания

Корпус коллектора имеет плоскую квадратную или прямоугольную форму. Он выполняется из металла или другого материала с высоким коэффициентом теплопроводности. Изделие покрывается темной краской для улучшения абсорбирующих качеств.Внутри корпуса располагается пластина, в которой находится змеевик, изготовленный из медной трубки малого сечения. По трубкам осуществляется циркуляция теплоносителя. Для минимизации потерь тепла внутри корпуса уложен теплоизоляционный материал.

Чтобы мусор не проникал в корпус устройства, он сверху закрывается стеклянной или поликарбонатной крышкой, которая способна усилить нагрев. Для эффективной работы коллектора ее необходимо периодически протирать от загрязнений и пыли.

Плоский солнечный коллектор рекомендуется устанавливать в южных регионах, где данный вариант характеризуется наилучшими показателями цены и эффективности. Такое устройство отличается способностью к самоочищению, высоким КПД в летний период и низкой стоимостью.

Однако плоским коллекторам свойственны значительные тепловые потери, которые возникают вследствие конструктивных особенностей устройства. Такая система имеет низкий КПД в весенне-осенний период. Конструкция характеризуется высокой парусностью, что вызывает опасность повреждения в процессе эксплуатации ее элементов.

Интеграция СЭС в общее электроснабжение дома и другие возможные варианты установок

Но даже если купить солнечные батареи для отопления в таком количестве хватит денег, что делать с выработкой весной, летом и осенью? Ведь генерация СЭС на 30 кВт составляет в такие месяцы 100-180 кВт*ч в сутки, тогда как для полного потребления дома в это время достаточно 25 кВт*ч.

Даже такой объем позволит снабжать энергией следующий примерный набор устройств:

ЭлектроприборыМощность, ВтКоличествоВремя применения (часов в сутки) Потребление (кВт*ч в сутки)
Внутреннее и внешнее освещение 102051
Зарядки для телефонов 5210,01
Телевизоры80230,48
Компьютеры и ноутбуки1502123,6
Фен100010,50,5
Холодильник501241,2
Электрочайник200010,20,4
Микроволновая печка80010,30,24
Электроплита2000136
Электрокотел для подогрева воды2500125
Кондиционер800132,4
Стиральная машина1500123
ИТОГО:23,83

Куда использовать остальные 40-100 кВт? И существует ли вариант «сброса» излишков в централизованную сеть? Рассмотрим эти вопросы подробно.

Основным недостатком солнечной станции, установленной исключительно для автономного отопления дома солнечными батареями в зимний период, является её неэффективное использование. Ведь в остальное время года, когда ежемесячная генерация намного выше, будет много излишек электроэнергии. В этом нет ничего критичного для оборудования, оно само снизит генерацию и ничего с этим делать не нужно. Вопрос в другом, куда можно потратить эту лишнюю энергию во благо?

Ситуацию могла бы исправить установка не полностью автономной, а гибридной или сетевой версии, при условии наличия стабильной центральной электросети. Но и это не панацея, ведь, при ныне действующем российском законодательстве, такие варианты не дадут быструю окупаемость.

Более того мы рассчитали станцию на 30кВт, а продавать энергию в централизованную сеть на договорных условиях для частных станций мощностью более 15 кВт запрещено, нужно будет ограничивать продажу (в настройках системы) до 15кВт. Сетевая или гибридная модификация меньшей мощности может помочь решить вопрос, но излишки пришлось бы реализовывать по оптовой цене для региона – т.е. в среднем по 2 руб. за 1 кВт*ч. Учитывая стоимость оборудования, затраченную на СЭС для отопления солнечными батареями, подобный выход (при наличии стабильной центральной сети), финансово абсолютно нецелесообразен.

Интеграция СЭС в существующие системы отопления

Последний, вполне приемлемый вариант – использовать солнечные панели для обеспечения электроэнергией отдельных элементов уже существующих отопительных систем дома.

  1. Газовый и твердотопливный котлы.

    В таких отопительных системах необходимо снабжать электроэнергией только двухконтурный котел (или насос, если он технически не интегрирован в котел). Его потребление – не более 60-100 Вт/час, или 0,1 х 24 = 2,4 кВт*ч/сутки. В этом случае достаточно будет электростанции на 2,5-3 кВт, стоимостью не более $2500-3000 из 8-10 панелей, которые поместятся на любой крыше. А в летнее время года, такой системы будет достаточно чтобы снабжать электричеством весь дом.

    2.

  2. Тепловые насосы.

    Следующий способ отопления солнечными батареями – обеспечить э/э тепловые насосы. Для частного дома площадью 80м2 расчет потребления электроэнергии при таком виде отопления довольно сложный и зависит от многих субъективных факторов. Для тепловых насосов необходимой мощности может понадобится СЭС мощнее, чем для газового отопления той же площади – на 5-8 кВт.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Аморфные кремниевые батареи

Изготавливаются из аморфного (некристаллического) кремния a-Si, путем осаждения на гибкую подложку паров гидрида кремния. В результате образуется добиться стабильного фотоэлектрического эффекта получается уже при толщине пленки в несколько микрон.

Эффективность преобразования составляет порядка 8-11%, стоимость генерации лежит в пределах 0.5-0.7% за 1 Вт. Главный недостаток таких батарей – низкий КПД преобразования, что требует значительной площади для обеспечения необходимой мощности. Однако он с лихвой компенсируется возможностью установки на любые поверхности – гибкая подложка не требует ровных оснований и специальных конструкций для монтажа.

Кроме того, современные полиморфные модули могут работать с инфракрасным диапазоном, что существенно уменьшает потери эффективности при рассеянном освещении. В результате на долю аморфных элементов сегодня приходится порядка 10% мирового рынка.

Монтаж системы своими руками

Основными элементами любого солнечного коллектора являются теплоизоляционный короб накопителя и целая система труб: дренажные, ввода холодной воды, подвода холодной и горячей воды к смесителям, подвода горячей воды к накопителю, подпитки накопителя.

Практически все элементы коллектора можно изготовить или приобрести самостоятельно.

Месторасположение и монтаж накопителя

Лучше всего для размещения системы подойдут южная сторона крыши и чердак дома.

Роль накопителя солнечной энергии в коллекторе выполняет трубчатый радиатор, помещённый в застекленный короб, который повернут под определенным углом к светилу.

Решетку радиатора можно сварить самостоятельно – для этого подойдут стальные трубы с тонкими стенками и небольшим диаметром (как вариант – 16х1,5 мм). Для отводящей и подводящей труб лучше использовать больший диаметр.

Стенки короба изготавливают из досок шириной до 30 мм, дно – из оргалита или фанеры, дополнительно усиленных рейками. Короб тщательно изолируется – чтобы максимально сохранить тепло. Лучше всего для этого подойдёт пенопласт, хотя можно использовать и другие материалы (экструдированный пенополистерол – ЭППС или минеральную вату). На дно поверх утеплителя кладется лист жести или оцинкованного железа, а уже непосредственно на него устанавливается и закрепляется хомутами решетка радиатора.

Теплоаккамулятор

В качестве теплового аккумулятора используют обычный водяной бак на 200-300 литров. Чтобы сохранить в нем воду горячей, также потребуется качественная теплоизоляция: бак помещают в короб, заполненный опилками, пенопластом, эковатой и т.п.

Аванкамера

Постоянное давление в гидросистеме поддерживается при помощи аванкамеры – герметичного расширительного бачка на 30-40 литров с поплавковым клапаном. Уровень воды в аванкамере должен превышать уровень воды в баке на 80-100 см.

Соединение частей системы

Соединяется гидравлическая система при помощи тройников и муфт уголков (сваркой или резьбой), швы и стыки укрепляют краской, пеньковой подмоткой либо современным герметиком.

Начинают монтаж системы солнечного отопления с установки на чердаке накопительного бака, помещенного в теплоизоляционный короб.

https://youtube.com/watch?v=p5iVuJswMFs

Изготовленный своими руками или приобретенный коллектор размещают на солнечной стороне крыши под углом примерно 40-45 градусов относительно горизонта.

Далее система монтируется в единую конструкцию при помощи стальных труб: полудюймовых – для высокого напора (вывод из бака горячей воды и подвод от водопровода к аванкамере), дюймовых – для низкого напора.

Финальный этап

После этого устройство заполняется водой – и солнечное отопление начинает работать. Нагретая вода поднимается по трубам вверх и вытесняет из радиатора холодную воду. По сути, здесь мы имеем дело с обычной замкнутой системой: вода, попеременно охлаждаясь и нагреваясь, циркулирует. Нагретая жидкость с меньшей плотностью перемещается в бак, а более плотная холодная возвращается в коллектор.

Если конструкцию присоединяют к отопительной системе частного дома, то дополнительно устанавливают специальные электрические нагреватели и температурные датчики для поддержания в трубах оптимальной температуры: датчики будут автоматически включать и выключать электронагрев в зависимости от погоды «за бортом».

Устройство самодельного солнечного коллектора

Для уверенного в своих силах мастера собрать тепловой коллектор не составит труда. Можно начать с небольшого устройства для обеспечения горячей воды на даче, а в случае успешного эксперимента перейти к созданию полноценной солнечной станции.

Плоский солнечный коллектор из металлических труб

Самый простой в исполнении коллектор – плоский. Для его устройства понадобится:

  • сварочный аппарат;
  • трубы из нержавеющей стали или меди;
  • стальной лист;
  • закаленное стекло или поликарбонат;
  • деревянные доски для рамы;
  • негорючий утеплитель, способный выдержать нагретый до 200 градусов металл;
  • черная матовая краска, устойчивая к высоким температурам.

Сборка солнечного коллектора довольно проста:

Трубы свариваются в решетку – две горизонтальные большего диаметра, по которым будет подаваться теплоноситель, а между ними вертикальные меньшего диаметра – по которым теплоноситель будет циркулировать в процессе нагревания.</li>

Собирается рама из досок по размеру сваренной решетки.

</li>Трубы привариваются к стальному листу – он выступает в роли адсорбера солнечной энергии, поэтому прилегание труб должно быть максимально плотным. Все красится в матовый черный цвет.

</li>На лист с трубами кладется рама так, чтобы трубы оказались с внутренней стороны. Просверливаются отверстия для входа и выхода труб. Укладывается утеплитель. Если используется гигроскопичный материал, нужно позаботиться о гидроизоляции – ведь намокших утеплитель больше не будет защищать трубы от охлаждения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
