Строим самодельный водогрей

Предостережение

Делая водонагреватель проточный своими руками, вы должны четко осознавать, что только на вас лежит ответственность за диагностику и проверку прибора на предмет неисправности. При сборке агрегата следует быть предельно аккуратным. Неправильная сборка может привести к непредсказуемым последствиям.


Перед первым пуском и раз в три месяца советуем проверять состояние проводов, контактов и сварочных швов.Прежде чем включать ТЭН, не забудьте осуществить подачу воды. В противном случае жидкость в приборе начнет кипеть, а электрический нагреватель на основе трубок выйдет из строя.

Обзор водонагревателей для электроотопления

Производители отопительных аппаратов, уже выпускают обычные бойлера, адаптированными для установки в теплоснабжающих сетях. Их тепловая мощность увеличена до 12 кВт, кроме того они имеют повышенные диаметры вводов для подключения во внутридомовой системе отопления.

Отопление от бойлера реализовать не сложно. Так как такое оборудование широко представлено на рынке, как отечественными, так и зарубежными производителями. Выбор их будет зависеть от требуемого вида энергоносителя и, типа нагрева: емкостные или косвенного нагрева. Последние больше используются в автономных схемах теплоснабжения, поэтому здесь действует принцип — чем больше, тем лучше. Они хорошо применяются во время отопительного сезона, а

летом для ГВС — разумнее применить комбинированные водонагреватели.

Монтаж проточного бойлера

Особенностью конструкции данного типа считается их компактный внешний вид. Устройство можно установить под мойкой в ванной либо на кухне. Вода прогревается, находясь в металлической трубе, в ней располагаются детали для нагрева высокой мощности.

Если прибор устанавливают на постоянной основе, то работа устройства с подачей и забором воды происходит параллельно со всей водопроводной системой. Для этого устанавливают тройники для холодной т горячей воды. Далее монтируют два запорных крана, проводят их герметизацию паклей либо с помощью фум-ленты.

Дальнейшие шаги по установке:

1.соединяют входную трубу в водонагреватель с трубопрокатом, через который осуществляется подача холодной воды.

2.выходную трубу соединяют с краном для горячей воды.

3.проверяют проделанную работу: включают воду и смотрят, нет ли протечек.

4.если устройство работает исправно, можно подключать к электросети, таким образом, из крана должна появиться нагретая вода.

5.для безопасной работы системы, следует провести установку предохранительного клапана.

Установку проточного бойлера можно посмотреть на видео.

Классификация

Устройства по способу подачи питания разделяются на четыре группы.

Электрические

Электрические проточные водонагреватели, изготовленные своими руками, – наиболее распространенный и востребованный потребителями вариант. Вода нагревается с помощью ТЭНа – трубки из металла с нихромной нитью внутри как проводника электроэнергии. Водонагреватель электрический устанавливается в помещениях, имеющих доступ к электросети.

Газовые

Газовые проточные водонагреватели подключаются к магистральному газопроводу или к баллону с сжиженным газом. Газ дешевле электричества. Поэтому газовая колонка с точки зрения финансов намного выгоднее электрического аналога.

Водяные

Водяной проточный водонагреватель подключается непосредственно к системе отопления. В этом и плюс и минус конструкции. С одной стороны, водонагреватель такого типа снабжает недорогой горячей водой. С другой стороны, нет отопления – нет воды.

Солнечные

Солнечные – инновационные конструкции, работающие на солнечных батареях. Промышленное производство для массового потребителя началось в начале 21 века. Хороший вариант для загородного дома. Стартовая цена заводского изделия – 25 000 рублей. Для сборки самодельных конструкций используются внешний теплообменник холодильника или отопительные радиаторы.

Принципы работы

Для сборки индукционного котла своими руками необходимо изучить, из чего он состоит и понять принципы его работы.

Устройство нагревается за счет энергии электромагнитного поля. Теплоноситель ее забирает на себя и преобразует в тепло.

Магнитное поле создается в индукторе (это цилиндрическая катушка с большим количеством витков). Проходя через нее, электричество создает вокруг себя напряжение. Магнитный поток движется по замкнутому кругу перпендикулярно электрическому полю. Переменный ток создает вихревые потоки и генерирует энергию в тепло. Передача электроэнергии нагревателю происходит без прямого контакта.

Индукционное тепло расходуется эффективно и экономно, поэтому вода при таком способе нагревания за короткий промежуток времени достигает высоких температур. Теплоноситель получает около 97% энергии.

Компоненты индукционного водонагревателя

Организация системы отопления в собственном доме с помощью индукционного котла не потребует ее серьезной перепланировки. В основе используется трансформатор, состоящий из первичной и вторичной обмоток.

Вихревые потоки образуются в первичной обмотке из электрической энергии и создают электромагнитное поле. Оно попадает на вторичную, которая несет функцию нагревателя.

Вторичная обмотка представляет собой корпус котла. В него входят такие элементы, как:

  • внешняя обмотка;
  • сердечник;
  • электроизоляция;
  • тепловая изоляция.

Для подвода холодной воды в устройство и отвода теплой в систему отопления к водонагревателю устанавливают два патрубка. Нижний монтируют на вводный участок, а верхний на отводящую горячую воду часть.

Тепло, которое создается котлом, отдается теплоносителю. Чаще всего в его качестве выступает вода, так как она способна быстро забрать тепло. За счет встроенного насоса горячая вода через патрубок поступает в отопительную систему. Жидкость постоянно циркулирует, поэтому перегрев оборудования не возможен. Подается остывшая вода, а отводится горячая.

При циркуляции отопительная жидкость вибрирует, что не дает откладываться накипи внутри труб. Устанавливать индукционный водонагреватель можно в любом помещении, так как в процессе эксплуатации не создается шум.

Из чего можно сделать бойлер индукционного типа

Устройство индукционного электрического проточного водонагревателя, это всего 3 основных элемента. Мощность индуктора надо сопоставить с заготовкой, с количеством витков и толщиной проволоки, иначе нагрев воды будет незначительным в процессе ее протока.

ЭлементОписание
Индуктор (катушка)Витки медного провода (от 50). Генерируют электромагнитную среду.
Нагревательная часть (сердечник)Цилиндр из металла, огнеупорного пластика (стенки от 3 мм). Внутрь помещают стальную проволоку (обязательно в последнем случае), через нее раскаленную проходит вода. Сердечник должен быть из намагничиваемого металла, ток – переменным, если он будет постоянным, нагрева не будет, получится электромагнит. А если подключить напрямую к сети, то будет короткое замыкание.
Генератор (индукционный преобразователь)Прибор, осуществляющий при потреблении тока (бытового), трансформацию его в высокочастотный с передачей на обмотку. В качестве генератора можно использовать маломощный сварочный инвертор.

Из сварочного инвертора или трансформатора

Сборка из инверторного сварочного аппарата, что понадобится:

  • генератор переменного тока, варианты:
    • бытовой сварочник с настройкой на выходе на 15 – 25 А;
    • трехфазный трансформатор;
  • труба пластиковая (стенки от 3 мм) для отопления, выдерживающая +95° C или металлическая ∅5 см;
  • магнитящийся нагревательный элемент (обязательный в виде наполнения, если сосуд из полимеров):
    • проволока сечением 6 мм в сеточке из металла;
    • кухонные ершики;
    • листовая заготовка;
  • индуктор (катушка) – проволока: медь, 1,5 – 3 мм² или стеклоизолированный провод 1,7—2 мм² как у сварочных трансформаторов;
  • терморегулятор;
  • фитинги, шаровые краны для водопровода, гибкая подводка (шланги в оплетке);
  • пассатижи, плоскогубцы.

Порядок создания своими руками индукционного проточного нагревателя для ГВС с применением сварочника:

  1. В трубу помещают металлическую сетку. Плотно засыпают проволочные отрезки (1 – 5 см).
  2. На тот же торец приваривают патрубок с отсекающим краном для гибкой подводки к холодному отводу стояка, на другой – для подачи горячей воды в точку водозабора.
  3. На цилиндр устанавливают 4 – 5 продольных планок из дерева или из стеклотекстолита, наматывают провод (90 витков желательно). При ∅60 мм потребуется около 17 м.
  4. Концы подсоединяют к полюсам трансформатора инвертора, желательно без скруток. Изолируют соединения изолентой.
  5. Водонагреватель собран, подключают к штуцерам стояка водопровода и точек водоразбора. Используют переходники, тройники, гибкие сантехнические шланги.
  6. Терморегулятор устанавливают на сварочник для автоматического управления работой.

Обмотку с емкостью заключают в корпус, для чего используют пластиковый бак, другие емкости. Кожух утепляют пенопластом, минеральной ватой, другой теплоизоляцией. Аналогично создается самодельный водонагреватель из трансформатора.

Правила:

  • размещают (врезают) вертикально сетчатым дном вниз, там же вход подачи, откуда вода движется вверх;
  • в циркуляционном насосе нет необходимости как в системе отопления;
  • соблюдают технику безопасности при работе с электроприборами, нагревающимися объектами. Рекомендованное расстояние до пола 80, потолка – 30, стен – 30 – 40 см.;
  • должен быть датчик температуры с реле для автоотключения при перегреве;
  • рекомендована отдельная медная линия электропроводки для сварочного аппарата с автоматикой защитного отключения (УЗО, диффавтоматом, заземлением). Рекомендованное сечение 2,5 мм² – хватит для проточного нагревателя до 3,5 кВт;
  • все открытые провода изолируют;
  • нельзя включать индуктор при пустой ёмкости – есть риск расплавления, возгорания, замыкания;
  • не желательно устанавливать в жилой зоне – электромагнитное поле вредное.

Из индукционной плиты

В сети есть ролики о рабочих водонагревателях, котлах из индукционных печек (обычно на 2 кВт). Плоская катушка кухонной плиты, этот тот же индуктор.

Процесс создания предельно простой:

  • варочную панель индукционной плиты разбирают;
  • родной плоский индуктор демонтируют;

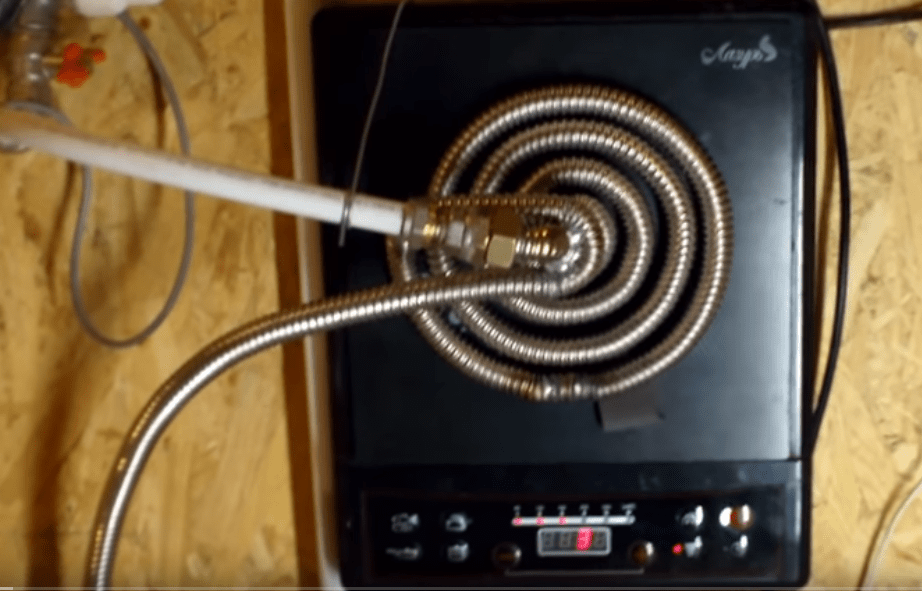

  • подключают самодельный нагреватель из гофрированной нержавеющей трубы (∅20) и гибкую подводку от холодной подачи стояка с отсекающим краном.

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

  • подключение к центральной системе отопления;
  • установка вблизи отопительного котла;
  • незначительные затраты на монтаж контура;
  • существенное сокращение расхода энергоресурсов;
  • обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

  • для установки бойлера требуется большая площадь или отдельное помещение;
  • для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
  • быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

  • в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
  • не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
  • Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

  • змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
  • для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
  • устанавливается ТЭН;
  • бойлер плотно закрывается крышкой;
  • подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
  • подсоединение входной/выходной трубы для воды;
  • разводка трубы в кухню или в ванную в точке водоразбора.

Водогрейные котлы

Водогрейный двухконтурный дровяной котел

Кроме просто водонагревательных приборов, во многих случаях для дома требуется и котел для отопления, который можно установить в комплексе с титаном или приобрести котел со встроенным бойлером.

На данной схеме хорошо видно, как один котел может выполнить две функции и обеспечить дом теплом и подогретой водой.

Схема устройства и работы котла

Конструкция котла

В данном случае на схеме хорошо видно бойлер, встроенный в корпус котла. Этот отопительный прибор имеет лабиринтную систему для прохода согретого воздуха — это топка, куда закладывается топливо и три горизонтальные пластины, между которыми и проходит горячие газы. Дольше задерживаясь в котле, они значительнее отдают тепло и прежде, чем выйти в дымоход, успевают согреть воду для отопления и бойлер — для применения подогретой воды в бытовых целях.

Котел, работает на дровах, но есть модели, работающие на газе, пеллетах или на солярке. Последний вариант требует небольшой модернизации: в нижнюю дверцу устанавливают горелку. Прибор, функционирующий на дровах, может быть переделан под другое топливо даже после его установки, но для этого следует пригласить специалиста. На схеме хорошо видны изменения в конструкции после переделки котла.

КПД котла, устроенного таким образом, достигает до 87—92%. Кроме самой конструкции, способствуют высокой теплоотдаче и достаточно толстые стенки топочной камеры — их толщина составляет полсантиметра. Такие модели оснащены термостатами включения насоса, охлаждающим контуром и термометром.

Очистка котла и обслуживание во время его эксплуатации предельно просты, в комплект с прибором обычно входит и аксессуар для его чистки.

Установка котла ничем не отличается от установки титана — это нужно делать, предусматривая соблюдение техники безопасности. Размер дымоотводной трубы будет зависеть от модели котла – ее диаметр можно определить по выходящему из котла патрубку. Дымоход выводится через кровлю и обязательно вокруг оголовка устраивается гидроизоляция. Подниматься над крышей оголовок должен по тому же принципу, о котором говорилось выше.

Виды

Системы отопления выполняют с естественной и принудительной циркуляцией теплоносителя.

В традиционных конструкциях обогрева применяют расширительные баки открытого типа.

В тех случаях, когда теплоноситель побуждается к движению с помощью специальных циркуляционных насосов, чаще применяют расширительные устройства закрытого типа.

Открытого типа

Расширительный бак открытого типа представляет обычный металлический короб, соединенный с трубой от отопительной магистрали. Его размещают в максимально высоком доступном месте здания (дома).

В течение отопительного сезона регулярно инспектируют наличие воды в емкости. При необходимости производят доливку жидкости в раcширительный бак.

Некоторые специалисты устанавливают поплавковую систему управления уровнем в расширительном баке. При понижении уровня поплавок опускается, что приводит к открытию крана-питателя.

Вода самостоятельно доливается до нужного уровня. Автоматические системы монтируют только там, где есть водопровод, в котором поддерживается давление, превышающее гидростатическое значение Нст.

  1. Крайне простое устройство, легко изготовить своими руками.
  2. Может годами функционировать, не вызывая никаких нареканий от пользователей.
  1. Коррозия повреждает расширительный бачок в первую очередь.
  2. Нужно регулярно контролировать наличие жидкости и при необходимости доливать. Зачастую в частных домах при монтаже отопительной системы о емкости для расширения теплоносителя вспоминают в последнюю очередь. Размещаю ее около потолка, что создает неудобства при доливке. Вынуждены использовать плоские бутылки, чтобы долить воду.
  3. Необходимо проложить дополнительную трубу, которая будет обогревать только пространство около потолка.

Важно! Теплоноситель имеет тенденцию испаряться. Его периодически нужно доливать, чтобы внутри системы обогрева не образовывались воздушные пробки

Закрытый бачок

В таких баках имеются два объема, разделенные между собой подвижной мембраной. В нижнем пространстве находится теплоноситель, а в верхнем — обычный воздух.

Для создания предварительного давления в системе на воздушной части бачка предусмотрены клапан и штуцер. Подсоединив насос можно повысить давление внутри воздушной камеры.

С помощью манометра контролируется и устанавливается заданное давление в системе отопления Нст.

Монтаж подобного устройства производят в разных частях отопления, чаще традиционно устанавливают вблизи котла на подающей магистрали.

Некоторые пользователи монтируют дополнительные краны и манометры, чтобы знать значение давления в процессе работы.

Не нужно постоянно следить за уровнем теплоносителя в системе, заправив ее один раз, в течение нескольких лет можно не беспокоиться о наполненности

В теплоноситель добавляют незамерзающие жидкости (высококипящие спирты), которые не боятся понижения температуры ниже 0 °С, что важно для загородных домов, которые посещают только периодическими наездами. Нет коррозии металла, так как воздух внутрь не поступает

Минус условный

Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления

Минус условный. Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления.

Внимание! Резкое повышение давления в теплоносителе возможно только в том случае, если прекратится его циркуляция. Такое может быть при повреждении или отключении циркуляционного насоса

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят

Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят. Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону.

Как самому сделать электрический бойлер?

В первую очередь нужно сказать, что собирать самому различного рода электроприборы можно лишь в случае, когда вы владеете всеми знаниями по электрической безопасности и хорошо разбираетесь в этой технике. Иначе самодельно сделанное устройство сможет нанести вред здоровью и жизни ваших домочадцев.

Если вы уверены, что знания и опыт позволяют вам сделать самому водонагреватель, то предлагаем вариант бойлера, который можно с легкостью собрать в домашних условиях.

Создавать водонагреватель будем на основе прибора под названием «мойдодыр». Это умывальник с подключенным к нему баком для воды, который оборудован нагревателем. Стоит это устройство совершенно недорого, приблизительно 2000-3000 руб. Наша главная цель – это усовершенствовать «мойдодыра», оборудовав его емкостью большего размера (120 л), а также насосом, который позволит наполнять бак автоматически.

Для начала необходимо подобрать подходящее место для установки бака. Он не должен мешаться при перемещении по даче. Помимо этого, нужно расположить бак таким образом, чтобы он для маленьких детей был недоступен.

В бачке прорезаем отверстие и устанавливаем в него поплавок с клапаном – таким, как применяют в бачках унитазов для слива. Чтобы заработала вся система, штанг, который удерживает поплавок, необходимо сделать чуть короче. После подсоединяем бак к смесителю мойки или умывальника. Лучше всего это выполнить с помощью специального шланга от стиралки.

В предварительно сделанное для него отверстие ставим нагревательный элемент. Соединение нужно уплотнить с помощью резиновой прокладки. Желательно для этих целей выбрать нагреватель, который оборудован терморегулятором и рассчитан на мощность 1.3 кВт.

На электрическую проводку ставим устройство защитного отключения с несколькими индикаторами, один из которых сигнализирует, что устройство включено, а второй – что происходит процесс нагрева.

Чтобы система работала эффективней, советуем утеплить бак, завернув его материалом для теплоизоляции. Спрятать бойлер либо придать ему более привлекательный вид можно, если сделать для него декоративный короб.

Этапы установки бойлера своими руками

Устанавливать водонагреватель в собственном доме можно без получения разрешительной документации, даже если выполняется монтаж газового оборудования. Но в случае с последним стоит прибегнуть к помощи специалистов в целях безопасности последующей эксплуатации агрегата. При обустройстве системы водоподготовки на базе электрического водонагревателя придется дополнительно разобраться с тем, как заземлить бойлер в частном доме своими руками. С рекомендациями можно ознакомиться в техническом паспорте к устройству.

Сама же установка выполняется по следующей схеме:

  • Провести монтаж оборудования при отключенной подаче воды;
  • Врезка тройника для подключения агрегата;
  • Установка вентилей;
  • Монтаж фитингов;
  • Установка обратного клапана на штуцере (входном);
  • Клапан на входной водопровод;
  • Подключение труб трубопровода холодной воды к агрегату;
  • Подключение бойлера к электросети;
  • Электропровода протягивают от агрегата к счетчику и автомату;
  • Выполняют тестовый запуск.

Предварительно выясняют, нужно ли заземлять бойлер в частном доме (при грамотной прокладке электросети в коттедже сложностей не возникнет). Первый пуск системы проводят с открытыми смесителями и после выдавливания воздуха из бака оборудования. Пусконаладочные работы — важный этап, поэтому нужно присматриваться к смонтированной системе. Если уверенности в том, что самостоятельный монтаж устройства пройдет без проблем, нет, разумнее доверить профессионалам.

Водонагреватель для душа на даче от солнечной энергии

Известно, что на каждый 1 м2 поверхности, перпендикулярный солнечным лучам, приходится примерно 800-1000 Вт энергии за каждый час. Именно эту бесплатную энергию, к тому же экологически чистую, можно использовать для подогрева воды в дачном душе (по крайней мере, в солнечные дни).

Уже давно принято обустраивать подогрев воды своими руками в летнем душе в виде бочки, выкрашенной в черный цвет и поставленной на крыше. Это самое простое и дешевое решение: солнце нагревает в черной бочке воду. Однако в данном случае эффективная площадь освещения 200-литровой емкости будет составлять всего 0,5 м2 — произведение ее ширины (0,6 м) на высоту (0,8 м). Значит, в течение всего солнечного дня такая бочка будет получать всего 5-6 кВт энергии. Этого достаточно, чтобы нагреть 200 л воды лишь до теплого состояния. Затем за ночь вода остынет.

Есть еще один способ, как сделать водонагреватель своими руками с несколько увеличенной эффективной площадью водяного бака. Но и эта конструкция не позволяет сберегать накопленное за день тепло, к тому же в данном случае солнцем освещается только одна половина бочки, а вторая при этом работает, скорее, радиатором на охлаждение. Ниже вы узнаете, как самому сделать водонагреватель, чтобы сохранять в летнем душе горячую воду в течение всего теплого сезона: с апреля по сентябрь включительно.

Подогрев воды своими руками: как сделать солнечный водонагреватель из паяльника

Это еще один вариант, позволяющий обеспечить свой душ на участке горячей водой. Только в данном случае требуется применение паяльника, а значит, нужно электричество. Конструкция данного типа включает в себя бак для воды и водонагреватель. Если уже существует душевая кабина с установленным на крыше баком, рассчитанным только на подачу теплой воды, нагретой солнечными лучами, то к этой системе будет несложно подключить новое устройство с паяльной лампой.

Для начала нужно немного изменить саму схему подачи воды. Требуется вывести трубы за пределы душевой кабины, поскольку нагреватель с теплообменником должны располагаться снаружи на полочке, закрепленной на боковой стенке душевой кабины. В качестве нагревателя в данном случае используется обычная паяльная лампа, которая устанавливается на полку таким образом, чтобы камера сгорания входила в змеевик теплообменника. В итоге удастся регулировать температуру струй, изменяя интенсивность горения и подачу воды. Благодаря использованию паяльной лампы, вся подготовка данной установки к работе производится в течение 1-2 минут.

Вода должна подаваться из резервуара, который располагается на крыше душевой кабины, по стальным трубам (0,5 дюймов) в теплообменник. Необходимо снабдить выходной патрубок запорным вентилем, который будет служить для полного отключения системы, например в случае монтажа теплообменника и т. п. Еще один вентиль следует расположить непосредственно в кабине перед душевой сеткой. Он требуется для регулировки подачи воды.

Самым сложным элементом в данной системе является теплообменник. Он включает змеевик и кожух. Змеевик можно сделать из стальной трубы (0,5 дюймов), свитой в спираль из трех витков. Внешне змеевик напоминает толстую сжатую пружину. Витки этой пружины должны быть одинаковыми. Для этого нужно наматывать тонкую трубу на более толстую (1,5 дюймов). Готовый змеевик далее необходимо вставить в кожух, сделанный из отрезка трубы, и зафиксировать сваркой. Свободные концы следует загнуть вверх и подсоединить к основному водопроводу на муфтах. Это соединение позволит снимать теплообменник на зиму, чтобы предотвратить замораживание воды в трубах, от которого они могут лопнуть.

Можно использовать еще один вариант системы подогрева. Он предполагает увеличение объема теплообменника, что позволит нагревать воду до более высоких температур.

В этом случае потребуется вмонтировать в систему смеситель для добавления в нее холодной воды. С этой целью необходимо оснастить резервуар еще одним выходным патрубком, соединенным со смесителем. К нему затем нужно подключить трубу от теплообменника. Наличие горячей воды и смесителя с холодной позволят существенно упростить регулировку установки.

Увеличенный теплообменник будет отличаться от обычного наличием шестивиткового змеевика и удлиненным кожухом. Смеситель в данной системе рекомендуется использовать стандартный для городских квартир. Только он будет нуждаться в небольших доработках. Потребуется сначала снять гибкий шланг душа, отверстие заглушить пробкой, вместо крана установить короткий патрубок с душевой сеткой. Стандартный смеситель можно заменить самодельным, выполненным из трех обрезков труб (диаметром 0,5 дюйма) и одного отрезка трубы (диаметром 1,5 дюйма).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
