Cтальные радиаторы отопления

Влияние размещения и способа подключения радиаторов на теплообмен

Лучшим местом размещения радиатора является место под световыми проемами, поскольку через окно, каким бы утепленным оно не было, происходят наибольшие потери тепла. Кроме того, горячий воздух от отопительного прибора создает тепловую завесу: холодный воздух от окна не распространяется по помещению, улучшается циркуляция.

Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.

Если вы решили скрыть радиаторы под экраны или декоративные панели, это приведет к потере мощности. Иногда к таким мерам прибегают, чтобы целенаправленно снизить силу теплового потока на 10-15%.

Снижение тепловой мощности при различных способах подключения.

Существенное влияние оказывает и способ подключения радиаторов:

1. Двустороннее или одностороннее. Подвод труб с разных сторон помогает увеличить теплоотдачу батареи, при таком подключении мощность прибора соответствует заявленной максимальной. Однако конструктивно к радиаторам с менее, чем 20 секциями лучше подводить трубы с одной стороны.
2. Верхнее или нижнее. Подача теплоносителя в верхнюю часть батареи, при отводе через нижнюю, оказывает минимальное влияние на теплопередачу. Подача снизу вверх снижает показатель на 20-22%.

Панельный вид

Стальные панельные радиаторы называют часто конвекторами. Состоит из одной/нескольких панелей для нагревания, конвекторного оребрения, патрубки для подключения, каналов для теплоносителя, решётки.

Довольно экономичный выбор для использования в частном доме, широко применяется для помещений с автономным теплоснабжением.

Типы стальных батарей

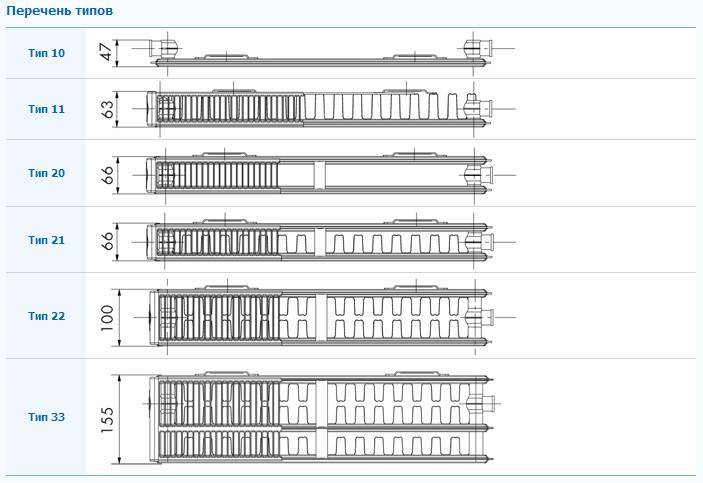

Делится на типы в зависимости от числа нагревательных панелей, конвекторов. 11 тип — состоит из одного ряда панелей, конвектора, не имеет решётки сверху. Нередко применяются для оборудования коридоров, туалетов. 22 тип — имеет две панели, конвектора, кожух. При относительно небольших габаритах имеет хорошую тепловую мощность. 33 тип — три панели, конвектора, кожух находится в закрытом состоянии.

Подбор

Теплоотдача варьируется между 200 и 1800 Вват и больше. Зависит от размера радиатора, фирмы и модели. Их инерционность мала. Быстро нагреваются и отдают тепло помещению. Рабочее давление около 7-10 атмосфер. Сильно подвержены коррозии. Выдерживают температуру воду до 120 градусов. Длина около трёх метров, высота от 25 до 85 сантиметров. Толщина стали зависит от производителя, обычно от 1,1 до 1,2 мм. Долговечны за счет своего материала, чем толще стенки, тем дольше прослужит радиатор. Их монтаж довольно прост и удобен.

Типы подключений

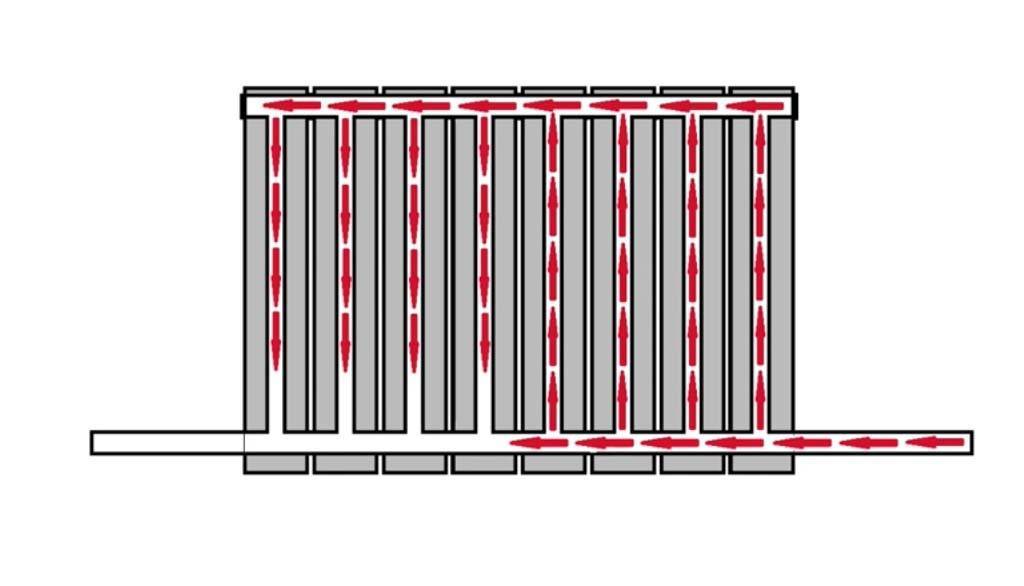

Нижнее. Теплоноситель проходит в нижнюю долю радиатора. Тёплые теплоносители легче прохладных, вследствие этого он подымается вверх, вытесняя остывший теплоноситель. Затем остывший опускается в нижний горизонтальный коллектор радиатора. Издержки тепла станут равны примерно 15-20% в зависимости от различных факторов.

Верхнее. Теплоноситель движется по верхней доли радиатора, но обязан опуститься книзу из-за заглушки, затем подняться по пастельной секции вверх и вытечь из радиатора с иной стороны. Таким образом теплоноситель протекает сквозь всю конструкцию радиатора, и он разогревается всецело.

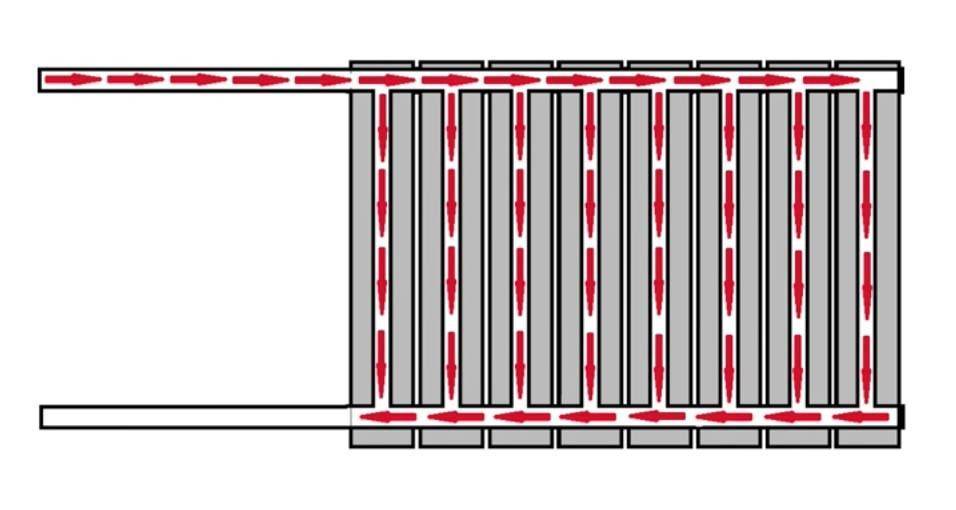

Боковое. При этом включении в верхнюю долю радиатора поступает теплоноситель, вслед за тем он опускается книзу по вертикальному каналу радиатора и сквозь нижний коллектор выходит сквозь ту сторону, откуда и подключался радиатор. Впрочем, всякий теплоноситель движется по пути меньшего сопротивления. Гигантская доля теплоносителя станет протекать сквозь 1-ые секции. Вследствие этого чем большее количество секций у радиатора, тем ниже температура подогрева будет у последних секций. Это скажется на совместной теплопотери радиатора.

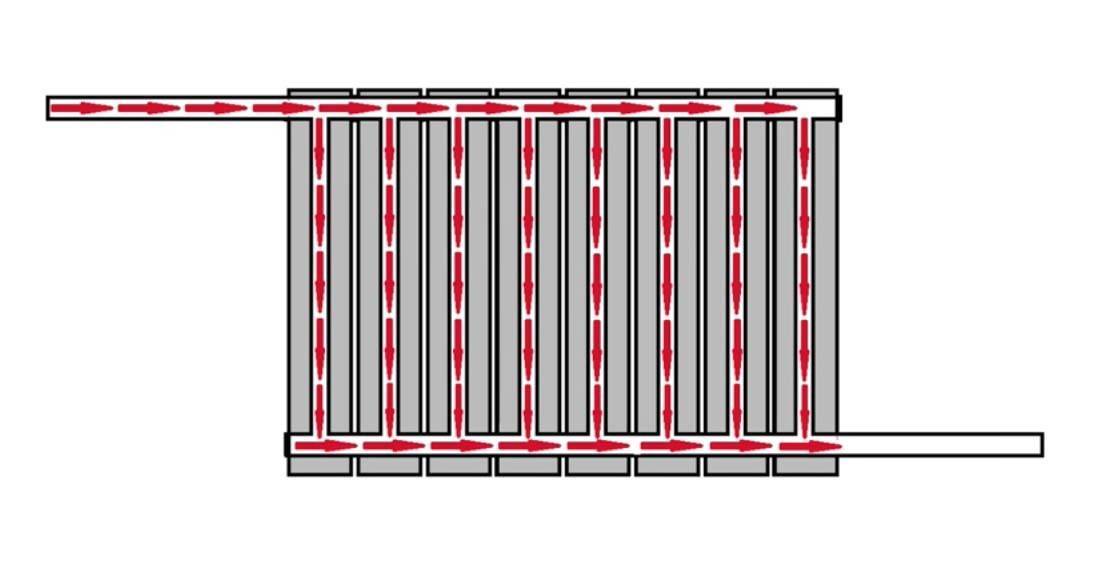

Диагональное подключение. Теплоноситель подаётся по верхней части радиатора, которая горизонтальна полу. Дальше стекает книзу по вертикальным трубам, попадает в низ радиатора и выходит в другую сторону. Так радиатор разогревается всецело, каждая секция греет приблизительно идентично хорошо.

Особенности выбора отопительных приборов

Теперь людям уже не нужно прятать или украшать радиаторы, т. к. современные приборы могут стать достойным украшением любого интерьера. Радиаторы, которые продаются сегодня, могут отличаться по цвету, размеру, материалу изготовления и общему стилю выполнения, поэтому не составит труда выбрать самый подходящий вариант.

Радиаторы отопленияРадиаторы отопления

Касаемо формы, то она обязательно должна быть обтекаемой. В целях безопасности, от острых углов желательно отказаться вовсе, особенно, если в доме живут дети. Перед покупкой ознакомьтесь с сильными и слабыми сторонами каждого из существующих видов радиаторов, чтобы определить, какой больше подходит для конкретного помещения

Первое, на что стоит обратить внимание, – это рабочее давление приборов

Какие выбрать радиаторы отопления

В зависимости от материала радиаторы делятся на:

• алюминиевые;
• биметаллические (из сплавов двух металлов);
• чугунные;

• стальные.

Именно от материала зависит упомянутое выше давление, коэффициент отдачи тепла, теплоемкость, устойчивость к механическим и химическим повреждениям, а также эксплуатационный срок.

Радиаторы в интерьере

Также обращайте внимание на способ подсоединения к отопительной магистрали. Соединение может быть боковым, нижним и универсальным

Характерно, что в современных радиаторах предусмотрены все эти способы подключения.

Варианты присоединения радиаторов

Теперь более детально о каждом материале.

Сильные и слабые стороны батарей

Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.

Популярность трубчатых приборов обусловлена набором их позитивных качеств:

• высокое рабочее давление и способность выдерживать гидроудары;
• стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
• равномерный прогрев поверхности и высокая теплоотдача;
• гладкая поверхность препятствует скоплению пыли;
• простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
• возможность регулировки температуры при оснащении термостатического клапана.

Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.

Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.

Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка

Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.

Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:

• невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
• дороговизна.

Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.

Плюсы и минусы панельных радиаторов

Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.

Рекомендуем: Чугунные печи для бани: громкая популярность и ее причины

Достоинства панельных конструкций заключаются в следующем:

1. Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
2. Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
3. Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
4. Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
5. Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
6. Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.

Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.

Слабые стороны оборудования панельного типа состоят в следующем:

1. Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
2. Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
3. Вероятность появления дефектов – при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.

Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.

Какой тип алюминиевых радиаторов лучше литьевые или экструзионные

Литьевые

Радиаторы литьевого типа имеют более высокую стоимость. При их изготовлении каждую секцию льют под давлением из алюминиевого сплава – силумина. Этот сплав содержит до 12 процентов кремния (для прочности). Все соединения отдельных элементов выполняются сваркой в среде инертного газа. Технологичность изготовления делает радиаторы прочными. Из отдельных секций формируют радиаторы необходимой тепловой мощности.

Секция алюминиевого радиатора изготовленного методом литья.

Их плюсы:

• Надежность и герметичность соединений.
• Возможность модификации посредством добавления или убавления секций.

Их минус:

Более высокая цена.

Экструзионные

Чтобы удешевить производство алюминиевых радиаторов, для изготовления центральной детали стал использоваться экструзионный метод. Деталь не льют, а выдавливают на экструдере при повышенном давлении. Затем ее запрессовывают с верхним и нижним коллекторами (их отливают). Зачастую при соединении частей батареи используется композитный клей, что делает готовый продукт еще дешевле. Разборке экструзионный радиатор не подлежит.

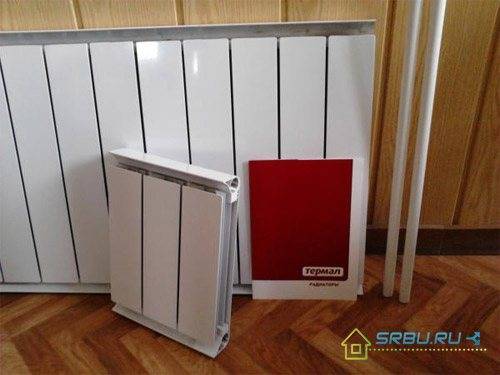

Пример алюминиевого радиатора фирмы Термал, сделанного методом экструзии.

Их плюсы:

• Сделанные из вторичного алюминия, они имеют чуть выше теплоотдачу.
• Внутренний объем одной секции в два или полтора раза меньше, чем у литого радиатора.
• Меньшая масса из-за меньшей толщины ребер.
• Низкая цена.

Их минусы:

• Батарею нельзя разобрать для ремонта или переделки.
• Слабое место – соединение коллектора с секцией. Здесь нередко может появиться течь. Либо клей не выдержит, либо тефлоновые или резиновые уплотнительные кольца износятся.
• Иногда эти радиаторы потрескивают из-за разницы температур.

Литьевые радиаторы более надежны. И если посмотреть с этой стороны на то, какие алюминиевые радиаторы отопления лучше, то лучше всего отдать предпочтение изделиям, выполненных литьем. Экструзионные как правило имеют более тонкие стенки и выдерживают меньшее рабочее давление. К экструзионным радиаторам можно присмотреться в том случае, если финансы существенно ограничены или существенно важны небольшой вес изделий и экономия теплоносителя. Только при покупке любого радиатора (и литьевого, и экструзионного) непременно выбирайте надежный бренд. Кстати, именно о брендах мы дальше и расскажем.

Технические характеристики трубчатых радиаторов

Независимо от особенностей конструкции, радиаторы трубчатого вида в любом случае имеют схожие эксплуатационные характеристики. Все трубчатые изделия превосходят панельные по уровню теплоотдачи, но и стоят они гораздо дороже.

Основные характеристики трубчатых батарей выглядят следующим образом:

Большинство подобных устройств имеют отводы, позволяющие подключать их как снизу, так и сбоку;
При выборе радиаторов нужно тщательно изучать приложенную к ним документацию, уделяя особое внимание способности выдерживать давление, характерное для конкретной отопительной системы;
Стальные трубчатые радиаторы могут выдерживать температуру до 120 градусов;
Габариты устройств колеблются в очень широких пределах – высота варьируется от 20 до 1500 мм, глубина – от 40 до 292 мм, а длина может достигать 1400 мм.

Популярные виды радиаторов

Громоздкие чугунные батареи потихоньку уходят в прошлое, сменяясь изящными радиаторами. Такие конструкции отлично отдают тепло и привлекательно выглядят

Стоимость изделий относительно высокая, но, принимая во внимание многолетнюю службу, в перспективе вложения окупается. Обновляя отопительную систему, потребитель узнает, какие радиаторы отопления лучше для частного дома. В магазинах представлены биметаллические и алюминиевые секции, и каждый тип имеет свои преимущества и недостатки

В магазинах представлены биметаллические и алюминиевые секции, и каждый тип имеет свои преимущества и недостатки.

Плюсы и минусы алюминиевых радиаторов отопления

Аккуратные и симпатичные батареи из алюминия включают в себя несколько секций, соединенных ниппелями и герметизированных специальными прокладками. Внутренняя сторона имеет ребристую поверхность, увеличивая площадь теплоотдачи до 0,5 м2. По методу изготовления они делятся на цельнолитые и выполненные экструзионным способом. Первые — дороже и долговечней, вторые — легкие и бюджетные.

Рассмотрим основные достоинства и недостатки таких радиаторов:

Недостатком подобных моделей считается плохая переносимость скачков давления и хрупкость при гидроударе. Рабочее давление алюминиевого радиатора 6-16 атмосфер, реже 20. Стоит ли говорить, что монтаж алюминиевых батарей в многоэтажной застройке не приветствуется, потому что контролировать централизованную подачу отопления сложно. В частном строительстве подобная проблема не возникает, ведь обособленная система отопления (СО) не подвергается неконтролируемым перепадам рабочего давления и гидроударам. По теплоотдаче алюминиевое изделие оставляет далеко позади прочие виды отопительных конструкций. Одна секционная единица выделяет до 200 Вт тепловой энергии: часть передает конвекционное тепло, вторая же — инфракрасное излучение. Отмечается и минимальная тепловая инерция, которая крайне полезна в частном доме. Почти сразу после запуска системы, в комнате становится комфортней. Самым распространенным теплоносителем считается простая вода. Продукт доступен, но наряду с этим, содержащиеся в воде соли и другие компоненты вступают в агрессивную реакцию с алюминиевой поверхностью

Из-за химической активности, крайне важно следить за состоянием рН. Показатель, превысивший отметку 8 единиц, губителен для радиатора — его «съест» коррозия. Также выделяется водород который может стать причиной пожара или взрыва батарей

Следует своевременно удалять воздух из секций. Максимальная температура теплоносителя не должна превышать 110 градусов, что тоже является минусом алюминиевых радиаторов

Также выделяется водород который может стать причиной пожара или взрыва батарей. Следует своевременно удалять воздух из секций. Максимальная температура теплоносителя не должна превышать 110 градусов, что тоже является минусом алюминиевых радиаторов.

Биметаллические радиаторы — соединение лучших качеств металлов

Для начала разберемся, чем отличаются радиаторы отопления биметаллические от алюминиевых? Главное отличие — устойчивость биметалла к перепадам давления. Это позволяет универсально использовать радиаторы и в многоквартирном доме, и в частном жилище. Биметаллические радиаторы надежны в условиях возникновения гидроударов. Это обеспечивается за счет внутреннего стального или медного сердечника, по которому происходит движение теплоносителя. Такое строение позволяет выдерживать рабочее давление в пределах 20-40 атмосфер. Вот перечень других преимуществ:

• Низкая требовательность к теплоносителю. Сталь и медь не столь восприимчивы к химическому составу, следовательно, процессы окисления и коррозии развиваются не так быстро, как в алюминиевой батарее.
• Высшая отметка температуры теплоносителя — 130 градусов.
• Долговечность — срок службы в среднем 1.5-2 раза выше, чем у алюминиевых.

У биметаллиxеских радиаторов все же присутствуют некоторые недостатки в сравнении с однокомпонентными металлическими изделиями. Показатели теплоотдачи ниже: в зависимости от изготовителя различие может достигать 5-кратное значение в пользу алюминия. Цена за одну секцию, выполненную из биметалла, выше, что также не считается достоинством.

Габариты и мощность панельных радиаторов

Между количеством панелей в радиаторе и его итоговой мощностью имеется прямая зависимость. Например, батареи типа 10 и 20, лишенные конвекторов, обеспечивают простую теплоотдачу, в то время как устройства, к которым приварены конвекторные элементы, еще и создают тепловую завесу, предотвращающую распространение холода от окна.

Разумеется, на эффективность радиатора влияет еще и его размер, который определяется в зависимости от объема свободного пространства в том месте, где он будет устанавливаться. Учитывая то, что длина стандартных панельных изделий варьируется в пределах от 400 до 3000 мм, а ширина – от 300 до 900 мм, при выборе подходящего размера проблемы не возникнут.

Покраска металлических радиаторов

Для нанесения краски на стальные радиаторы панельного типа используется несколько методик, каждая из которых по-своему влияет на итоговое качество изделий:

• Погружение радиатора в специальный окрашивающий состав (ОП);
• Покраска с использованием анодного электрофореза (АЭФ);
• Катодный электрофорез (КЭФ), который используется еще и для покраски автомобилей, что свидетельствует о высокой эффективности данного метода.

Поскольку последний метод наиболее эффективен, то стоит рассмотреть подробнее именно его технологию покраски:

1. На первом этапе обработки радиатор покрывается специальным антикоррозийным составом, включающим в себя цинк и марганец. Такое покрытие на порядок увеличивает срок службы готовых изделий.
2. Следующий этап – непосредственно покраска радиатора посредством катодного электрофореза. К красящему веществу подводится положительный электрод, а покрываемая панель соединяется с отрицательным, за счет чего и осуществляется покрытие радиатора. Завершается данный этап только после равномерного покрытия краской всей поверхности панели.
3. Застывший слой краски покрывается эпоксидным порошком, после чего заготовка проходит термическую обработку, необходимую для плавления порошка. Извлеченная из высокотемпературной камеры деталь приобретает качественное и надежное покрытие, обеспечивающее защиту от солнечных лучей и постепенного выцветания.

Поскольку металлические батареи отопления относятся к категории изделий, регулярно подвергающихся нагреву, то для их окраски не используются вещества, включающие в свой состав тяжелые металлы и формальдегиды. При методике КЭФ используется всего 2% растворителя, а для методики АЭФ требуется около 10% растворителя. В любом случае, при нагреве до рабочей температуры покрытая краской батарея не будет выделять веществ, способных навредить человеческому здоровью.

Перед выпуском в продажу каждый радиатор подвергается тестированию под давлением в 1,3 МПа. Если испытания проходят проверку успешно, то на них выдается гарантия, которая в зависимости от модели может варьироваться в пределах от 10 до 15 лет.

Как выбрать вертикальные радиаторы отопления для квартиры или дома

Минимально необходимая мощность

Для точного расчёта требуемой тепловой мощности радиаторов необходимы сложные вычисления, учитывающие климат в регионе, строительный материал стен и качество их утепления

Обязательно принимают во внимание высоту потолков и общий объём помещения, количество и площадь остекления, на какую сторону света выходят окна

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, корректирующие коэффициенты и онлайн-калькулятор

22

Допустимое давление

В частных домах с автономным отоплением котёл отопления, как правило, защищён от повышения давления, которое сбрасывается через специальные клапаны. В случае необходимости устанавливают отдельную группу безопасности. Поэтому давление в системе не превышает 3–4 атм для трёхэтажных домов.

Учитывая этот показатель, приобретают батареи, выдерживающие такие величины. Для частного дома подойдёт практически любая продукция.

В многоэтажках рабочее давление доходит до 12 атм, а гидроудары могут быть до 16 атм — это учитывают при покупке. При разрушении конвектора гарантированно будут заполнены соседи снизу, а пароводяная смесь с температурой до 110 ОС может привести к серьёзным ожогам.

Вид подключения

Для вертикальных радиаторов предусмотрено три вида подключения:

• нижнее;
• боковое;
• диагональное.

Вид подключения влияет на простоту монтажа и обслуживания, внешний вид системы в сборе.

Для питания батарей с нижним подключением трубы вмуровывают в пол или укладывают под напольное покрытие, иногда располагают в стене. Подводка практически не видна. Для настройки системы есть возможность установить переходник направления потока, что упрощает регулировку. Но такой вариант неработоспособен при гравитационной системе отопления и требует обязательного наличия циркуляционного насоса. Иными словами, просто заменить радиатор без переделки всей устаревшей системы не получится.

Подключение с боковыми отводами подходит для всех систем отопления. Вариант наиболее прост в исполнении и позволяет установить на каждой батарее отсекающие краны или регулировочную аппаратуру. Батарея равномерно заполняется теплоносителем и отдаёт тепло в пространство. Для радиаторов с несколькими секциями рекомендуется подключение с использованием удлинителя потока. Это позволяет распределить горячий теплоноситель между всеми секциями равномерно, что улучшает теплоотдачу.

Диагональное подключение подходит для замены настенных радиаторов в гравитационных системах. Вода самотёком попадает в батарею через верхний штуцер и сливаясь вниз по секциям нагревает батарею.

От чего зависит эффективность батареи отопления?

Эффективность работы радиаторов зависит от способа их установки:

1. корпус батареи устанавливают параллельно полу, чтобы в верхней точке контура не возникло воздушных пробок;
2. расстояние между нижней линией изделия и полом составляет 10 см и такой же отступ делают от окна;
3. нельзя устанавливать предметы меблировки ближе, чем на 60 см к прибору;
4. отступ от бокового края до стены составляет 3 см;
5. на контуре обязательно устанавливают кран Маевского для спуска воздуха.

На работу батарей влияет металл, из которого изготовлено изделие. Лучшая теплоотдача у алюминия. На втором месте стоит сталь. Теплопроводность этого металла увеличивают за счет наращивания толщины стенок радиатора. Третье место занимает чугун. Он обладает высокой тепловой инерционностью и слабой теплоотдачей.

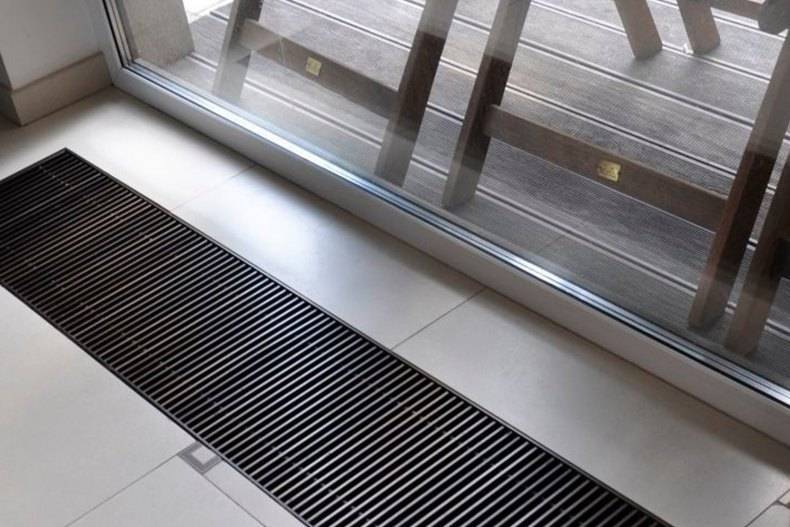

Подключение напольного радиатора

Чтобы выполнить подключение напольного радиатора отопления к отопительной системе, потребуется сделать те же действия, что и для настенного вида, а именно:

1. На вводе и выводе монтируются краны маевского или краники с тепловым регулятором.
2. Выполняется герметизация на соединениях с резьбой при помощи льняных нитей и уплотняющей пасты Unipak.
3. Определяется верность установки с помощью уровня с пузырьком. Верхушка панели проверяется, чтобы была установлена горизонтально ровно.

Радиаторы для пола панельного вида – собираемые. Перед тем, как подсоединить к системе обогрева понадобится сделать следующие действия:

1. Убрать верхнюю и боковые панели.
2. Выставить ножки.
3. Вставить обратно панели на свои места.

Для устойчивости напольных устройств, изготовители изобрели особые кронштейны. Они закрепляются на плоскость пола, а потом завинчиваются ножки или корпус радиатора. Какая цена на напольный радиатор отопления? Стоимость таких изделий варьируется от 40 000 до 105 000 рублей за радиатор. Трубчатые напольные варианты стоят от 11 000 рублей за изделие.

Заключение

Какой радиатор лучше, стальной или биметаллический? Радиатор выбрать не так просто. Даже специалист не всегда может сказать, какой прибор предпочесть. Перед покупкой в обязательном порядке следует тщательно изучить отличия биметаллических радиаторов от стальных.

Владельцы частных домов приобретают и одни, и другие. Строительные фирмы чаще выбирают стальные радиаторы, так как стремятся сэкономить. Если вы собираетесь приобрести отопительный прибор для квартиры, биметаллические радиаторы – идеальный вариант. Они отлично подойдут для многоэтажных домов. Если вы хотите долговечную батарею с лучшей теплоотдачей, также следует отдать предпочтение биметаллическим радиаторам.
