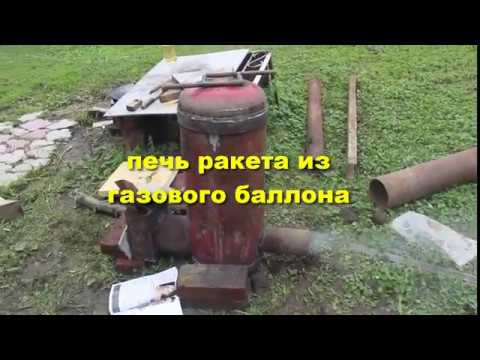

Как самостоятельно сделать печь ракету из газового баллона?

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей поочередности операций:

1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
2. Далее проводится сварка друг с другом металлического круга и трубы.
3. Поверх поршневого основания приваривается кусок швеллера.

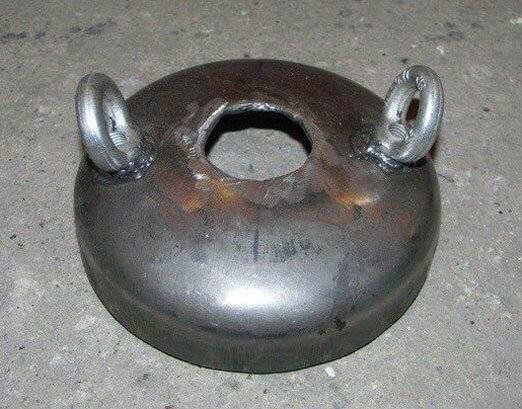

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Правила эксплуатации

Для того чтобы процесс эксплуатации печей, изготовленных из газовых баллонов, отличался безопасностью и не повлек за собой отрицательных последствий, необходимо знать и соблюдать некоторые общие правила:

1. При использовании для растопки жидких разновидностей топлива не допускается их добавление печь во время горения.
2. Баллон и отдельные элементы печи будут активно нагреваться в процессе работы, поэтому не допускается их прямых контактов с деревянными и другими легко воспламеняемыми поверхностями.
3. Дымоход должен периодически подвергаться очистке, иначе он не будет исправно функционировать. Лучше всего осуществлять эту процедуру после каждого использования печи.

Дымоход должен периодически подвергаться очистке, иначе он не будет исправно функционировать

Конструкция и рабочий принцип

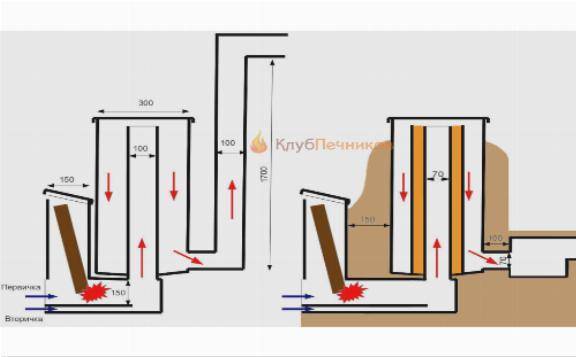

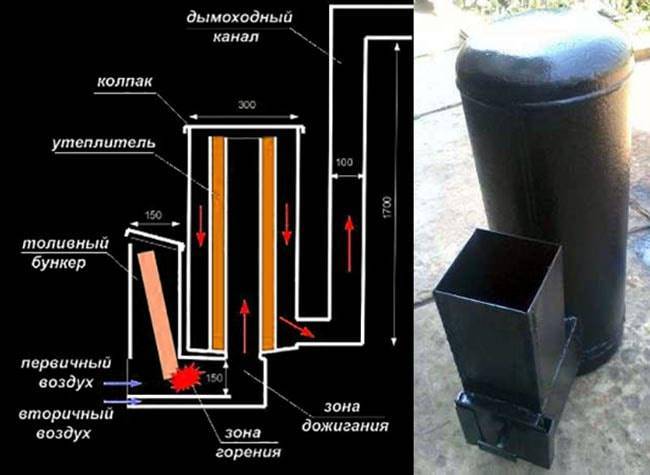

Показанная на схеме ракетная печка состоит из таких важных элементов:

• бункер для закладки дров вертикальной либо наклонной конструкции;
• расположеная в горизонтальном положении топка;

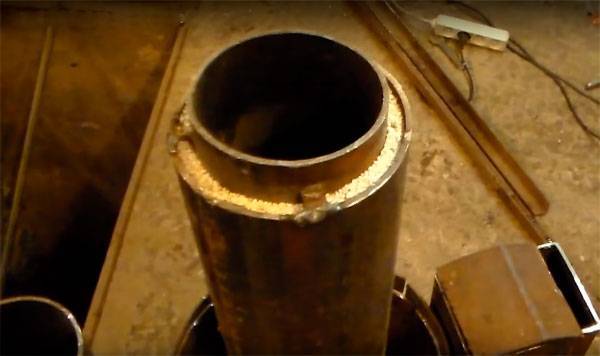

• труба с футеровкой – дожигатель (второе популярное наименование – райзер);
• железный колпак, играющий роль воздушного трубного змеевика;
• поддувало;
• дымоходный канал.

В работе печь применяет 2 принципа: появление естественной тяги изнутри вертикального участка и сжигание деревянных (газогенераторных) газов. Первый реализовывается за счёт разогрева топливника и отходящих продуктов згорания, стремящихся подняться по каналу дожигателя. В нем же догорают выделяющиеся газогенераторные газы.

Справка. Наименование ракетная или реактивная печь связано собственно с принципом действия – в вертикальном канале появляется мощная натуральная тяга, вызывающая активное горение в камере сгорания и выделение теплоты.

Метод работы печки следующий:

1. Дрова, загруженные в бункер, поджигаются снизу. Подача воздуха обеспечивается через поддувальный лючок.
2. В процессе горения дымовые газы прогревают теплоизолированные стены дожигателя и устремляются под колпак из тонкого металла, где отдают немалую часть тепла воздуху помещения.
3. При необходимом количестве вторичного воздуха газогенераторные газы успевают сгореть изнутри райзера, выделяя добавочное тепло.
4. Продукты горения отводятся прямо в дымотвод либо в первую очередь идут в дымообороты лежанки.

Варианты переносных печек «Робинзон»

В упрощенном походном варианте печка выполняется без колпака и утепления. Исходя из этого, вторичные газы сгорают не полностью, потому как успевают вылететь в трубу. Маленький мобильной отопитель, названный «Робинзон», предназначается для быстрого приготовления пищи на топливе любого качества и степени влаги.

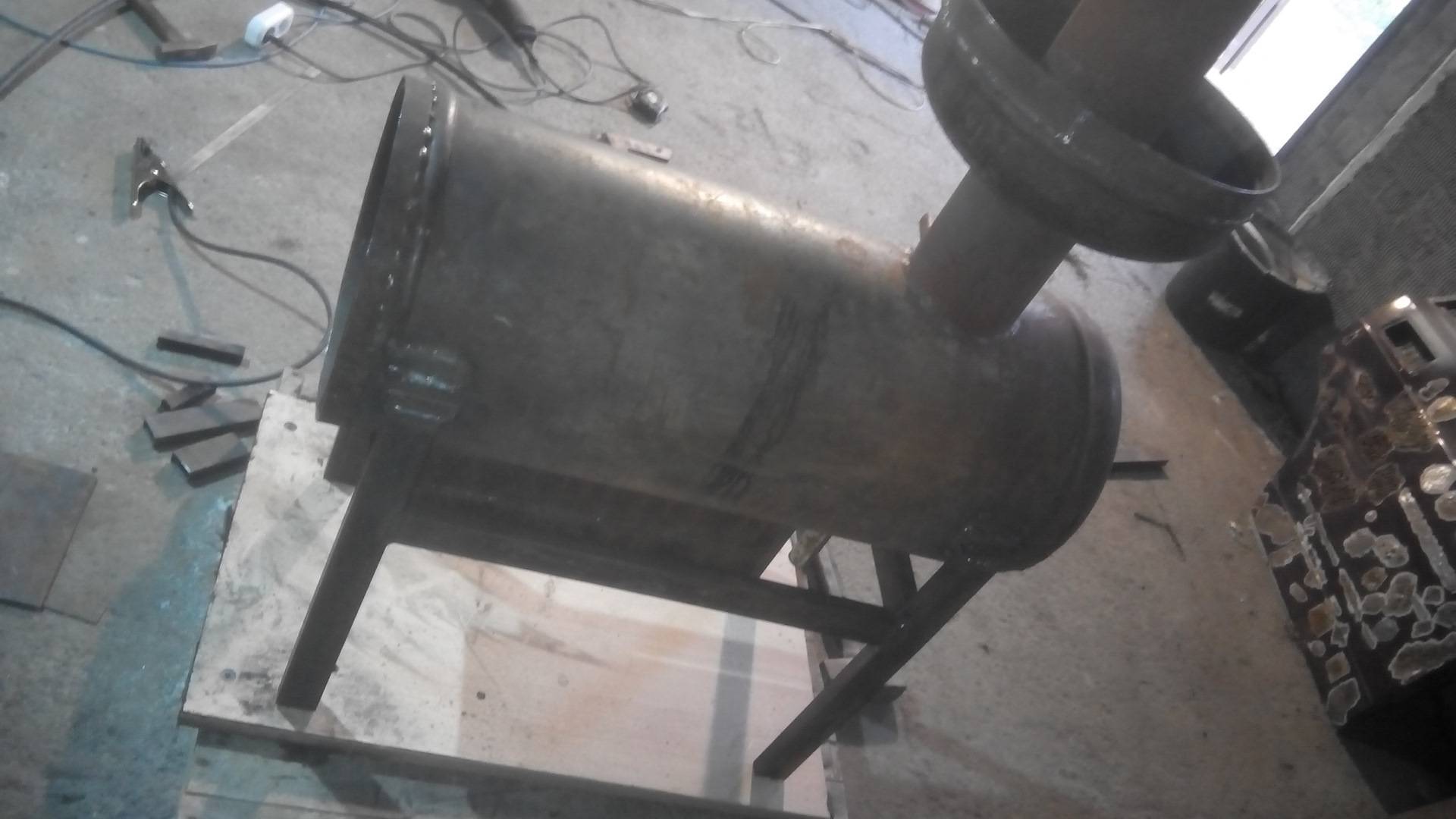

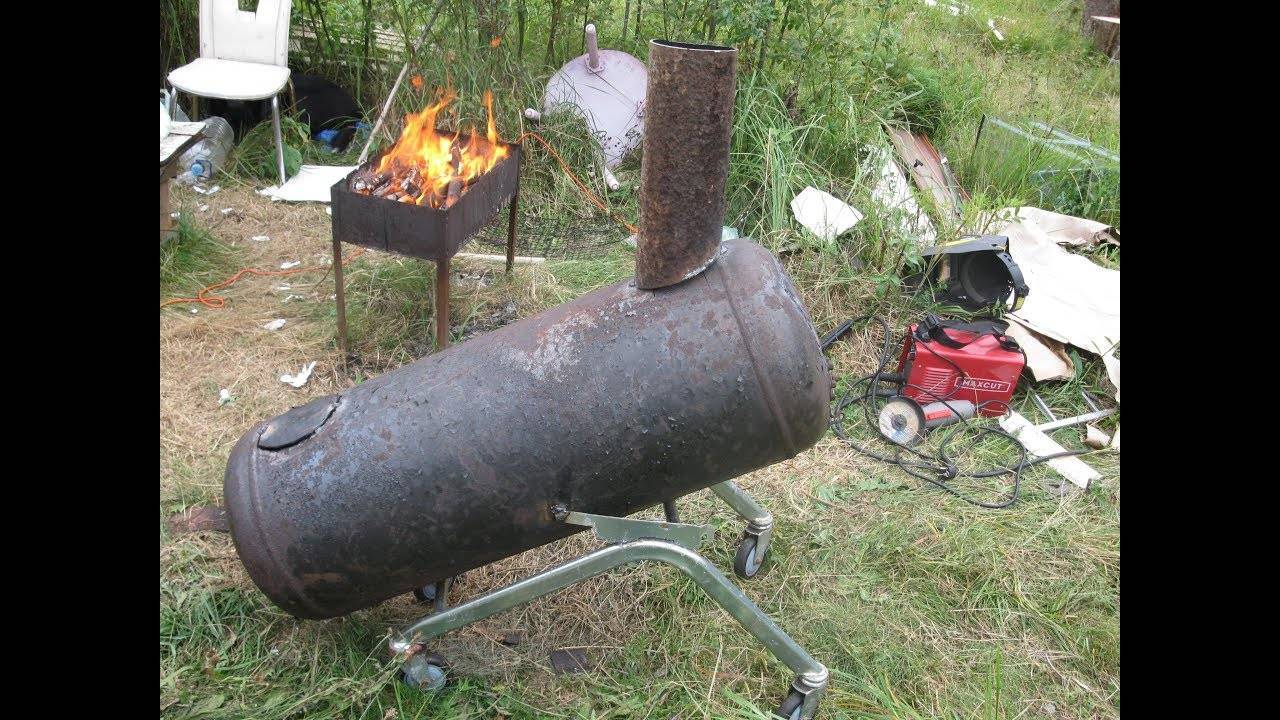

Горизонтально обустроенная печь

Следующий вариант размещения печи – горизонтальный и он также имеет свои плюсы в качестве большой варочной поверхности, где можно приготовить полноценный обед.

Для устойчивости горизонтальной печки после окончания выполнения всех работ по изготовлению печки, ее закрепляют на надежно стоящей подставке, сваренной из уголков, при использовании точечной сварки.

В данном случае все мероприятия начинают с разметки, после производится вырезка квадратного отверстия для дверцы и круглого для дымохода. Вырезка круглого отверстия может оказаться трудоемкой при отсутствии резака, так как болгарка здесь не помощница. Вначале нужно по кругу вырезать отверстия, далее идет в ход зубило и молоток, и в итоге все доводится до нужного результата напильником.

Роль колосника будет играть отверстие, вырезанное в дне печи, а приваренный под ним короб станет емкостью для золы. Этот же короб играет роль поддувала, и потому на него приваривают дверцу с целью регулирования притока и оттока воздуха, чтобы добиться необходимой тяги.

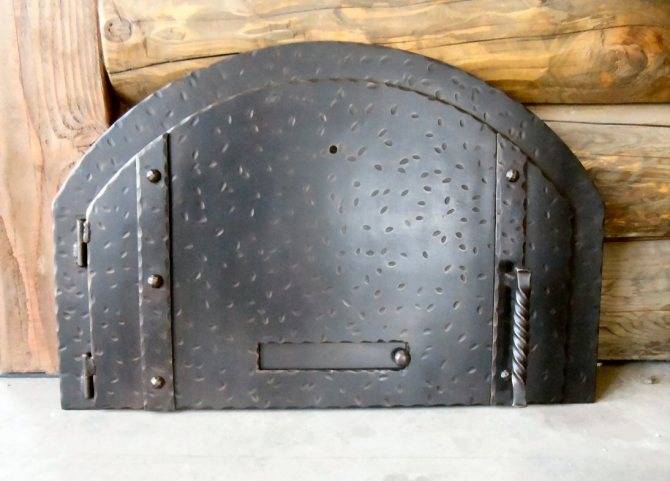

Дверцу можно сделать самостоятельно, используя часть баллона, а можно приобрести уже готовую с рамой и готовой щеколдой и такой вариант, конечно же, намного проще.

После закрепления дверцы на петлях печи, устройство закрепляют на подставке при этом, надежно зафиксировав, а можно приварить к ней ножки нужной длины.

Далее закрепляется патрубок, к которому присоединяется труба для дымоотвода, та в свою очередь выйдет через отверстия в стене или крыше помещения.

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Инструкция по изготовлению

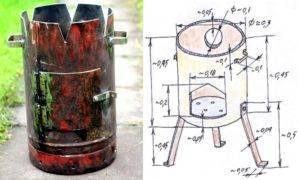

Схема печи под казан из газового баллона:

Схема печи под казан с размерами (*в метрах)

При изготовлении такого типа печки нужно соблюдать следующую последовательность действий:

• Устранить остаточный объём газа. Изначально баллон был заполнен горючей и взрывоопасной смесью, поэтому перед проведением сварочных работ необходимо удалить из него все остатки этого вещества. Чтобы не допустить аварийной ситуации сначала нужно открыть вентиль, и держать баллон в таком состояние в течение нескольких дней.

  Удалите остаточный газ

• Нанести разметку. Вначале нужно отмерить высоту будущего изделия 45 см и провести на этом уровне горизонтальную линию в верхней части баллона. На расстоянии 10 см от этой линии следует наметить размеры отверстия под дымоотводную трубу, ближе ко дну габариты поддувала, а чуть выше его – топочного проёма. У него может быть прямоугольная или полукруглая форма, на функциональность камеры этот фактор не повлияет.

  Разметка. С задней стороны, вверху – размечаем отверстие под дымоход

• Подогнать высоту печи. Верхнюю часть ёмкости срезать по размеченной линии. При необходимости, нужно сделать насечки глубиной в 5 см по всей длине окружности с шагом 7 — 10 см и отогнуть «лепестки» края, для того чтобы во время готовки можно было установить казан на оптимальное расстояние от очага. На этом этапе идёт примерка казана. Он должен быть заглублён в печь не менее, чем на 2/3 своей высоты.

  Срезаем верхнюю часть

• Прорезать проёмы для дымоотвода, топочного отсека и поддувальной камеры. Для создания отверстий можно воспользоваться болгаркой. Отделённые куски металла лучше не выбрасывать, а использовать для изготовления дверок.

  Вырезаем отверстие для топки, поддувала, дымохода

• Промыть внутреннюю поверхность ёмкости. Чтобы избавиться от неприятного запаха внутренние поверхности стенок баллона нужно промыть несколько раз водным раствором хлорки. Завершают мытьё ёмкости для полного удаления химических соединений содовым раствором. После высыхания баллон можно уже дальше переделывать в печь.

• Изготовить и прикрепить дымоотводную трубу. С помощью сварочного аппарата сварить дымоход из двух отрезков труб, срезав их края под таким градусом, чтобы при соединении они образовывали между собой прямой или тупой угол. Затем перевернуть баллон приварить к вырезанному ранее отверстию;

  Отверстие под дымоход и труба

• Установить печную фурнитуру. Если используется отрезанные части металла, то можно просверлить по два или три отверстия в стенке корпуса печи по краю проёмов, и продеть в них куски проволоки. Они будут играть роль петель. Соответствующие отверстия нужны и в самодельных дверцах, а также ручки – для удобства открывания. Готовое печное литьё продаётся уже в комплекте с рамками. Чтобы его установить в газовый баллон нужно предварительно сварить из металлического уголка аналогичные по размерам рамы и прикрепить их к стенкам корпуса. Чугунные дверцы соединяются с ними при помощи болтов. Для уплотнения между рамами нужно проложить асбоцементный шнур. Внутри топочного отдела устанавливают направляющие из уголка, на которые в последствие укладывается колосниковая решётка. Золу будет гораздо удобнее удалять, если сварить простую конструкцию из листовой стали или использовать половину разрезанного вдоль куска металлической трубы. Её можно вставлять во время топки в поддувальный проём печи и при заполнении продуктами горения вынимать.

  Приделываем дверцы, колосниковую решетку и др.

• Монтаж ножек и ручек. Печь для казана из газового баллона удобнее будет переносить, если прикрепить по его бокам ручки из стальной трубки малого диаметра. Их габариты должны соответствовать ширине ладони взрослого человека. Ножки можно сделать из уголка или профилированной трубы. Печь из газового баллона должна быть устойчивой, поэтому ножки необходимо расположить на равном расстоянии друг от друга.

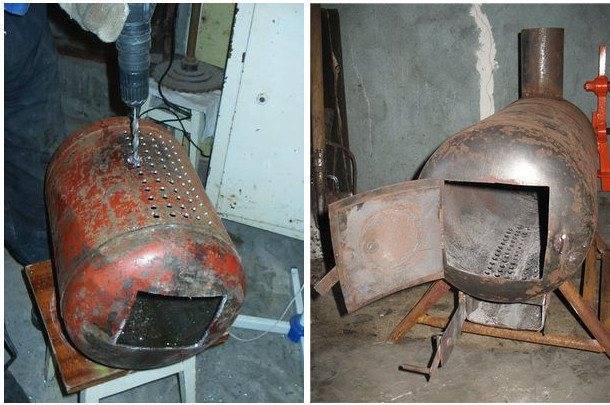

• Просверлить вентиляционные проёмы. Дрелью или болгаркой по бокам ёмкости нужно сделать несколько сквозных отверстий диаметром 10 мм, которые будут способствовать поступлению необходимого количества кислорода. Они не должны располагаться слишком высоко к верхнему краю печи, иначе через них будет выходить дым, который будет раздражать глаза и мешать процессу готовки.
• Зачистить все заусеницы и устранить иные возможные дефекты конструкции.

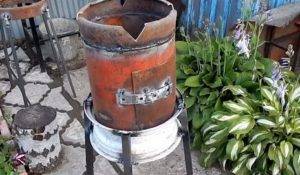

Готовая печка под казан из газового баллона

Проём в баллоне не такой упругий как венчик в печи из тонкостенного стального листа, и казан может в процессе готовки заклинить, особенно в случае его мелкой посадки или наличия сильно закопчённых стенок. Во избежание этого, печь желательно укомплектовать вогнутой крестовиной с длинными ручками из стального прута.

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

• Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
• Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
• Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.

Следует также упомянуть об основных недостатках Бубафони:

• Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
• Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
• Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Печь из газового баллона

Определив, что металлические печки показывают высокую эффективность в небольших хозяйствах, а, следовательно, станут выбором большинства, следует рассмотреть доступные примеры.

Такой нагревательный элемент является экономичным, так как при изготовлении используются подручные средства.

Выбор баллона

Для изготовления печи выбирают баллон без видимых повреждений и дыр в металле. Наличие краски – не обязательный фактор. В процессе использования покрытие сгорит. Желательно, чтобы заранее был снят кран, а газ – выпущен.

Совет! Не стоит покупать новую емкость. Можно обратиться в ближайшие пункты приема металлолома или к знакомым. Сэкономленные деньги лучше пустить на покупку других материалов, услуги мастеров по работе с металлом и сваркой или личные цели.

Инструменты и материалы

Для выполнения работ потребуется:

• газовый баллон;
• металлический лист толщиной 3 мм;
• арматура для изготовления колосника и ручек;
• металлические уголки или остатки профильной трубы для ножек;
• труба для дымохода диаметром 120 мм и длиной от 400 мм;
• металлические прутья или арматура для каменки;
• кирпичи для фундамента и облицовки места размещения печи;
• сварочный аппарат и защитная экипировка;
• электроды для сваривания металлических деталей;
• болгарка и набор обрезных и зачистных дисков;
• набор слесарных инструментов.

Подготовка стен

Небольшие печи имеют малый вес, поэтому делать под них специальный фундамент не имеет практического смысла. Но стены защищают обязательно.

При горении топлива выделяется большое количество тепла. Температура легко повреждает деревянные и легкоплавкие поверхности. Для защиты от повреждений облицовку стен и покрывают фольгой. Металл отражает температуру в помещение, снижает нагрузку на стену и увеличивает эффективность печи.

Обратите внимание! Облицовку кирпичом проводят по всей части, печь контактирует со стеной

Процесс изготовления

Начинают сборку печи из газового баллона после подготовки всех необходимых предметов. Это сбережет время. Изучив пошаговую инструкцию с чертежами и фото, вы узнаете, как своими руками построить самую эффективную печь для бани.

Порядок действий:

1. Подготавливают газовый баллон. Если кран не был снят, проводят удаление и спуск остатков газа.
2. Емкость заполняют водой, чтобы исключить воспламенение во время работы с болгаркой.
3. Срезают верх. Для этого проводят линию по закругленной части. Этот отрез послужит дверкой.
4. На срезанной верхушке закрывают отверстие для крана и приваривают ручку, замок и петли с внешней стороны.
5. Баллон размещают горизонтально. В нижней части вырезают отверстие шириной 100 мм, отступив от задней части 200 мм. Это отверстие для выпадения золы. Для боков зольника к краям приваривают металлическую полосу шириной 70 мм. Низ зольника делают из отрезанной нижней части баллона или металлического листа. Лицевую часть зольника закрывают дверкой, присоединяют петли, ручки и шпингалет.
6. По краям баллона с нижней части монтируют ножки и проверяют устойчивость конструкции. Если печь стоит и не шатается, работа выполнена правильно.
7. В задней части емкости вырезают отверстие для дымохода, устанавливают кусок трубы и приваривают.
8. Устанавливают дверь печи, прикрепив петли к корпусу. Также монтируют запирающий механизм. Проверяют плотность закрытия и проводят уплотнение при необходимости.
9. Чтобы в зольник попадала только зола, изготавливают колосниковую решетку по всей длине печи.

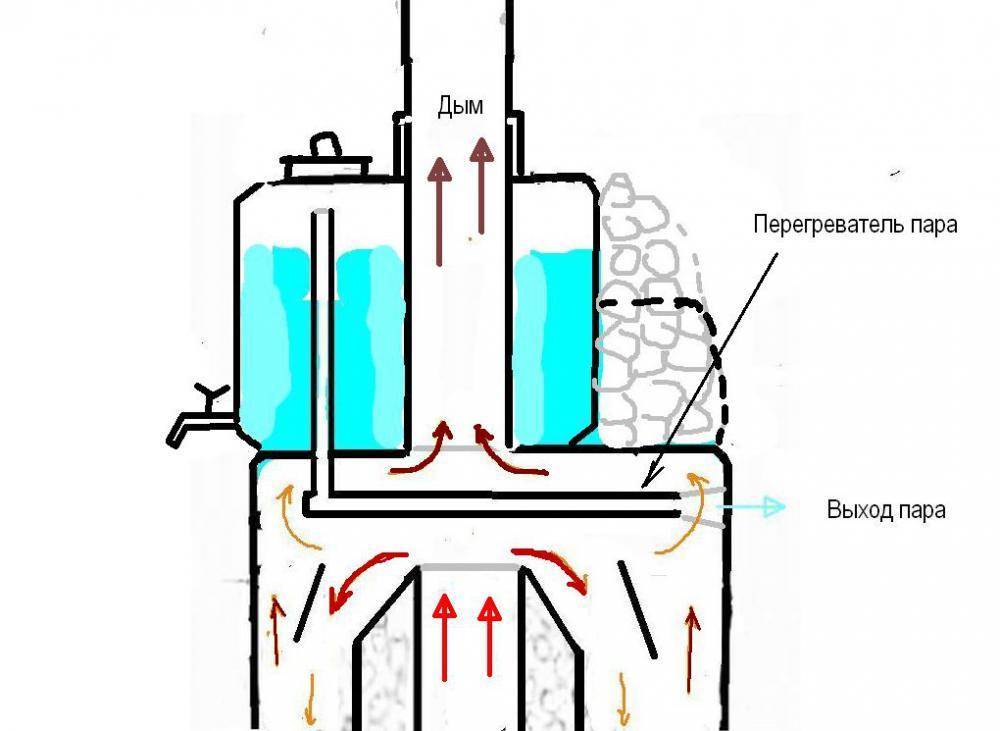

10. Устанавливают бак для нагрева воды. Котел изготавливают самостоятельно из металла или приобретают в готовом виде. В боковой части делают вырез для соединения с баллоном по диаметру емкости. Все места соединения тщательно проваривают, чтобы бак не пропускал воду. Крышу для емкости для воды делают съемной. Это упростит эксплуатацию. В нижней части монтируют кран для удобного спуска воды.
11. Из остатков арматуры и прутьев делают каменку. Конструкцию выполняют в виде сетки и приваривают к верхней части печи. Расстояние между прутьями выбирают меньше размера используемых камней.

После окончательной сборки печку устанавливают в бане и налаживают дымоходную систему.

Обратите внимание! Перед первым использованием проводят пробный запуск. Цель такой проверки – выявить имеющиеся недостатки при работе

Важно довести воду до кипения

Важно довести воду до кипения

В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

Важно довести воду до кипения. В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

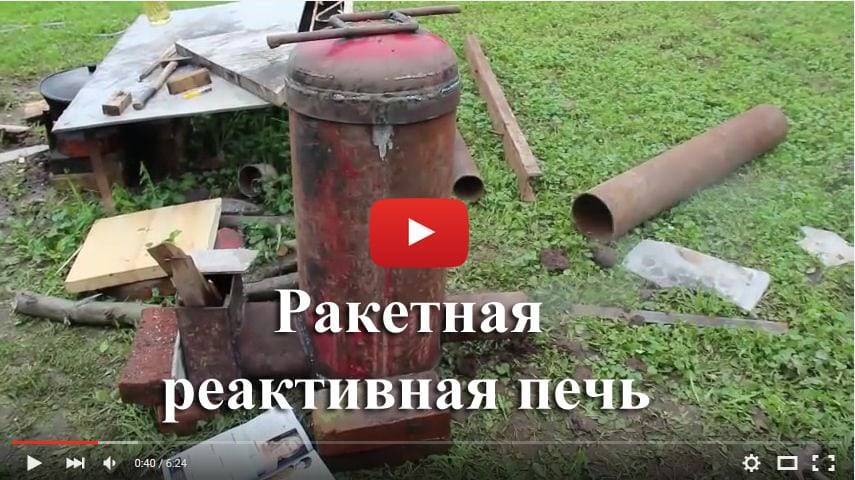

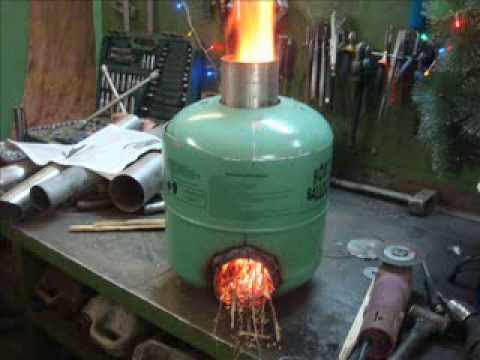

На видео показано, как сделать простую мобильную печь из газового баллона

На видео показано, как сделать простую мобильную печь из газового баллона.

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

• отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
• буржуйки для обогрева складских, подсобных и других нежилых помещений;
• приборы для приготовления пищи;
• малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

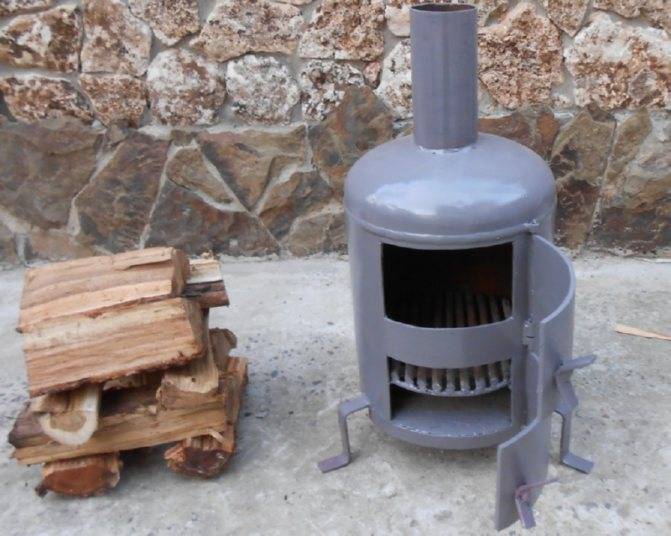

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

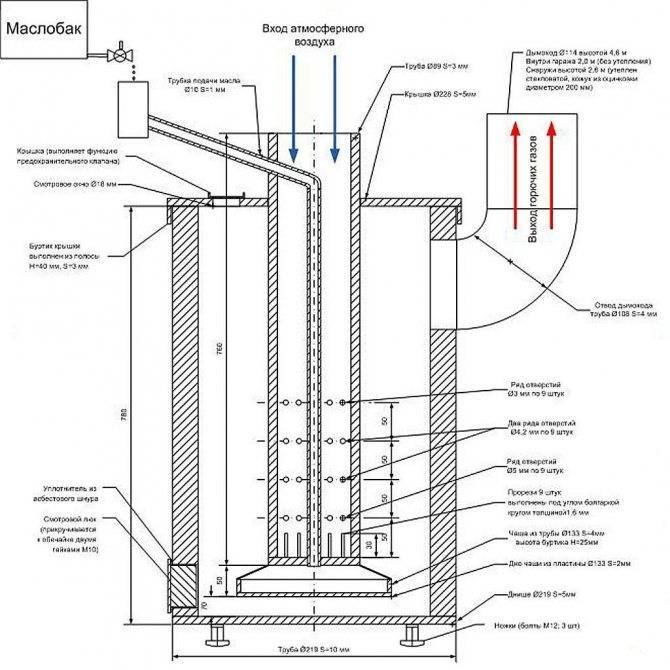

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

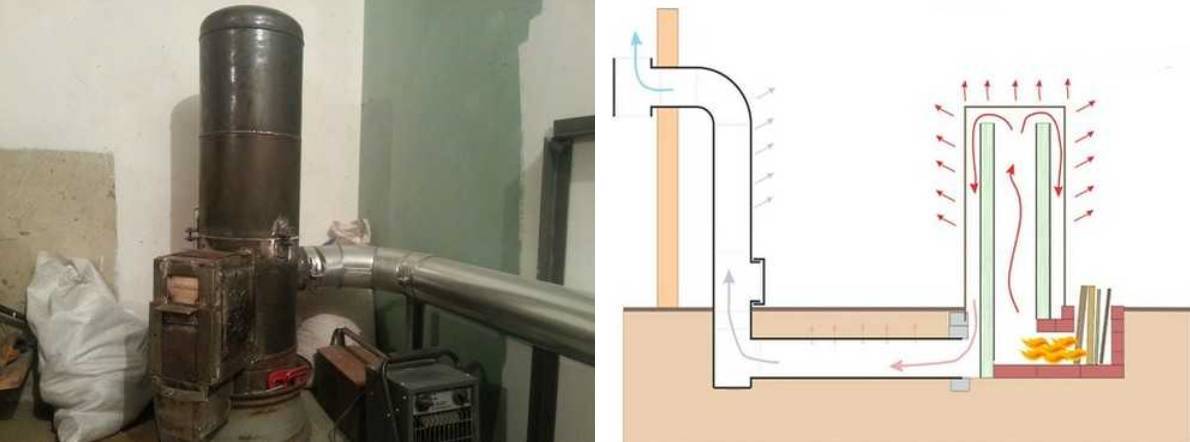

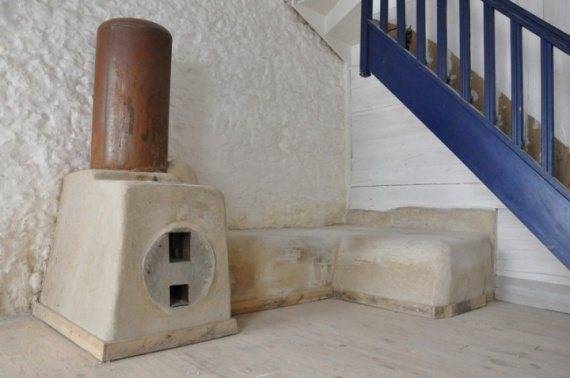

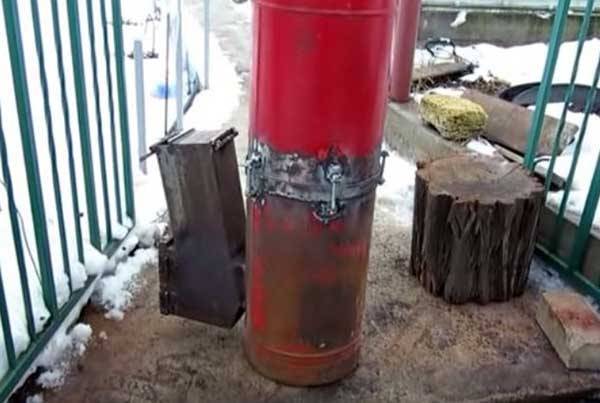

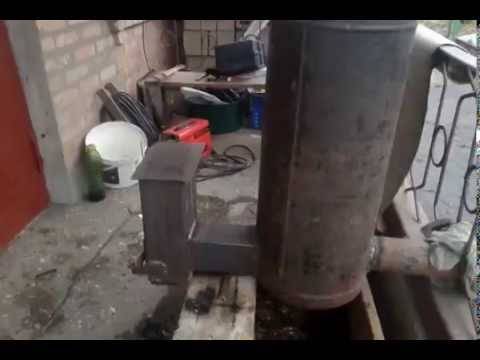

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

• дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
• независимое от естественной тяги перетекание газов по каналам отопительного прибора.

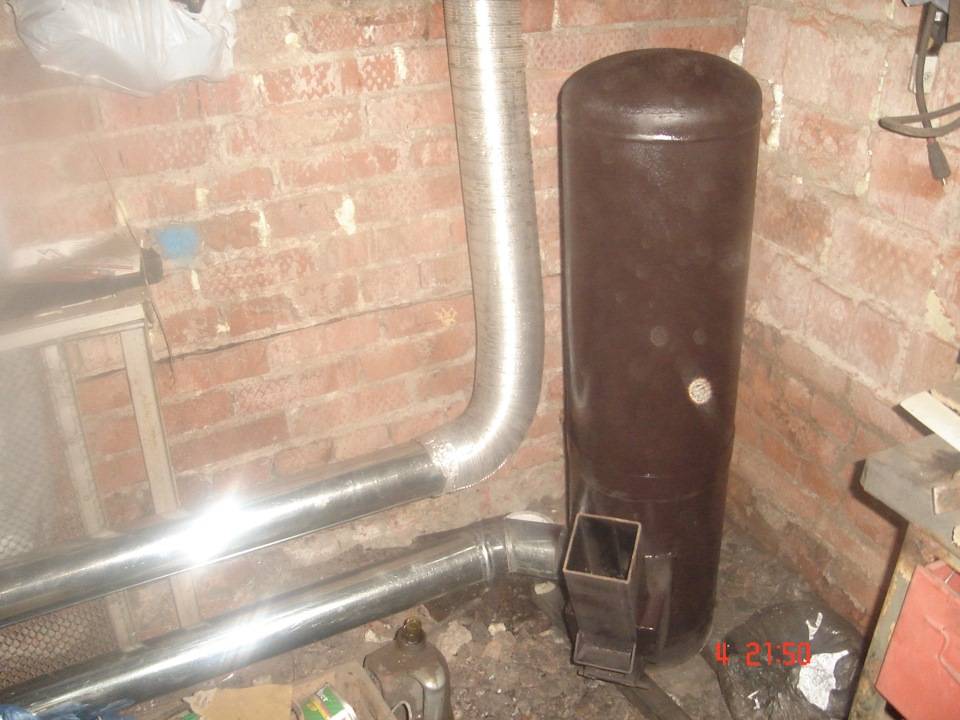

Печь-ракета может быть как стационарной, так и переносной

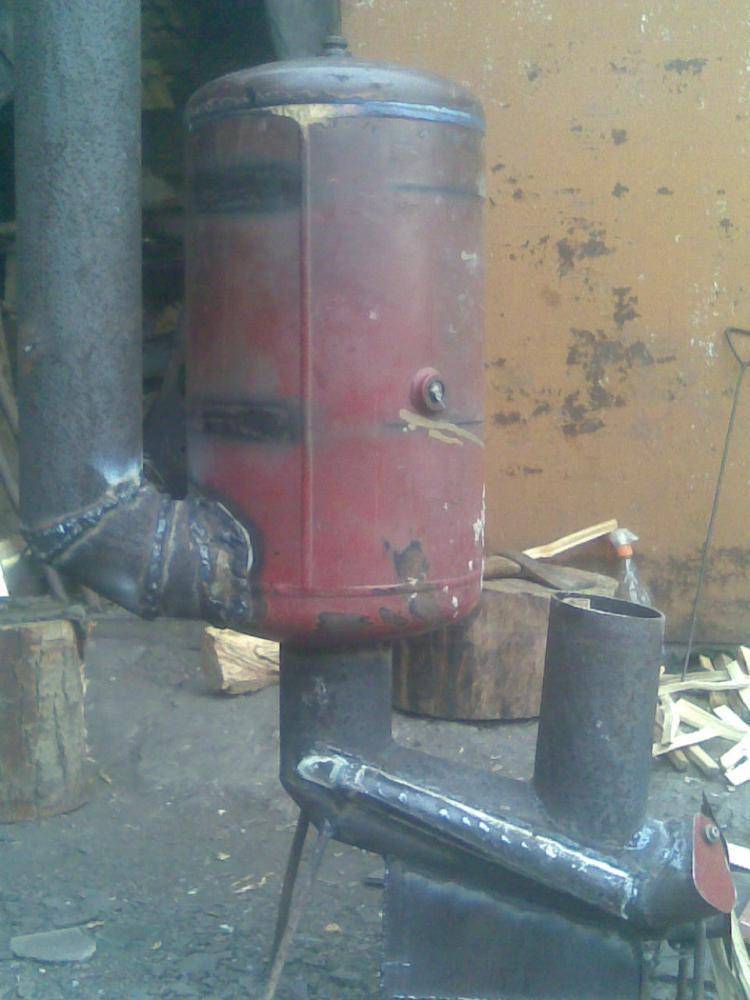

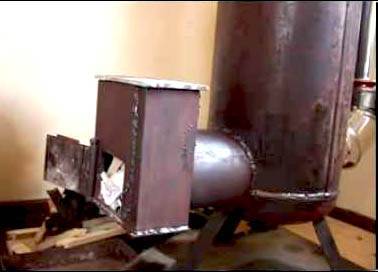

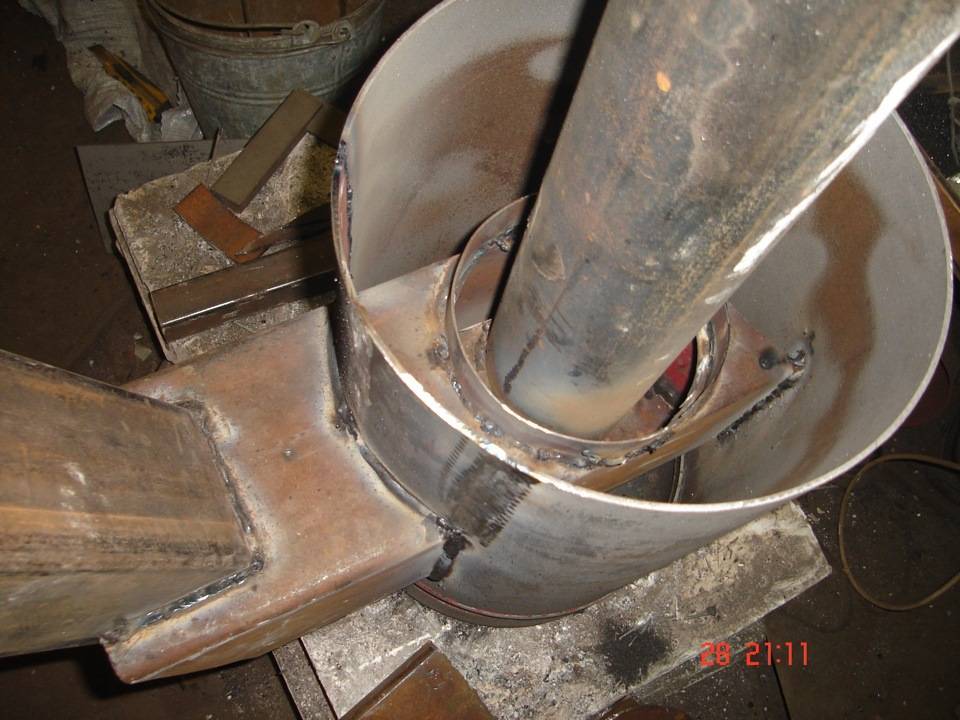

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

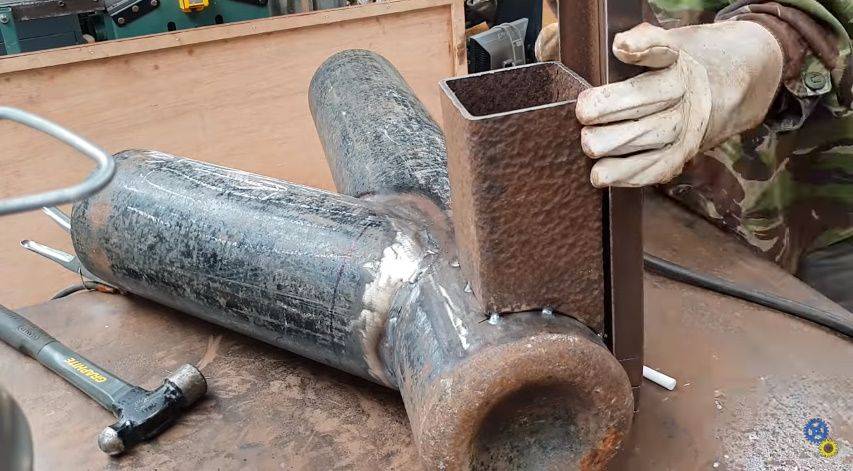

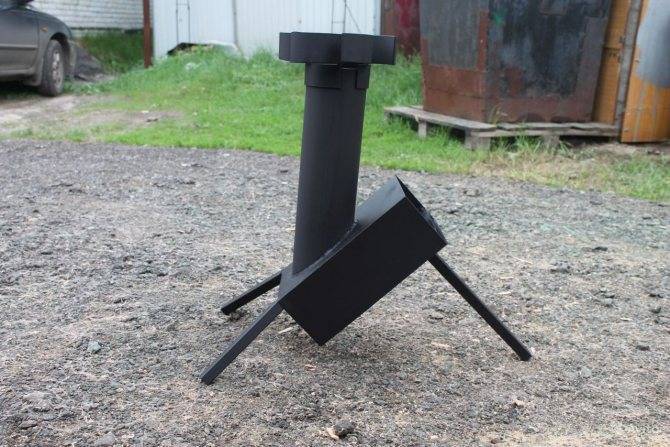

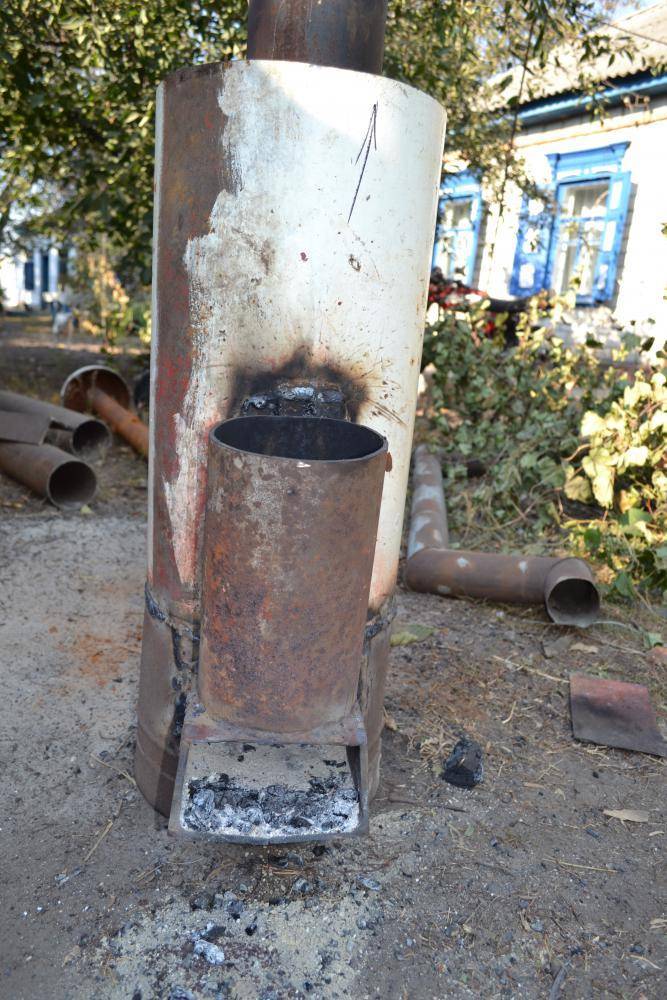

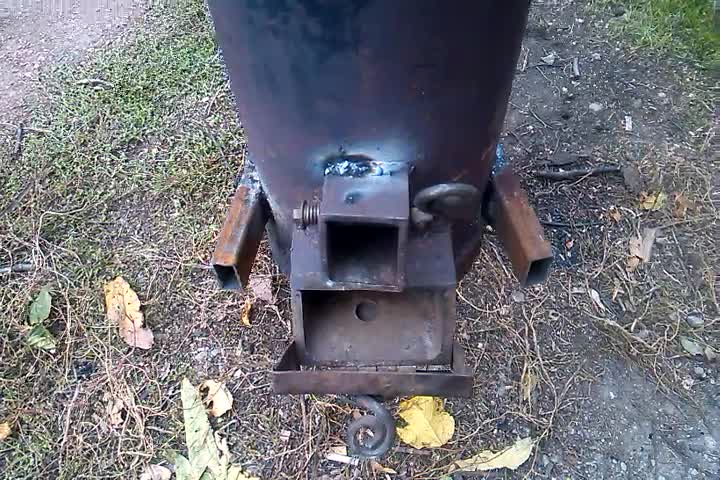

Простейший вариант ракетной печи

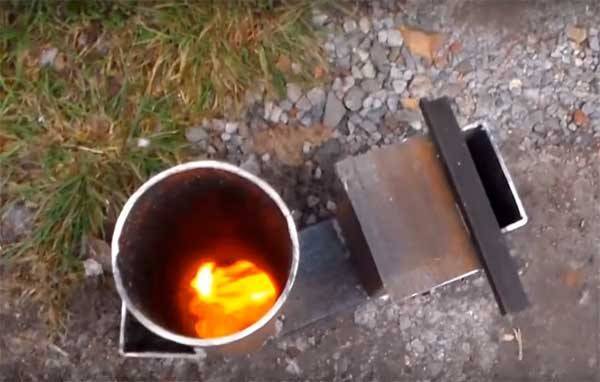

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать – нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

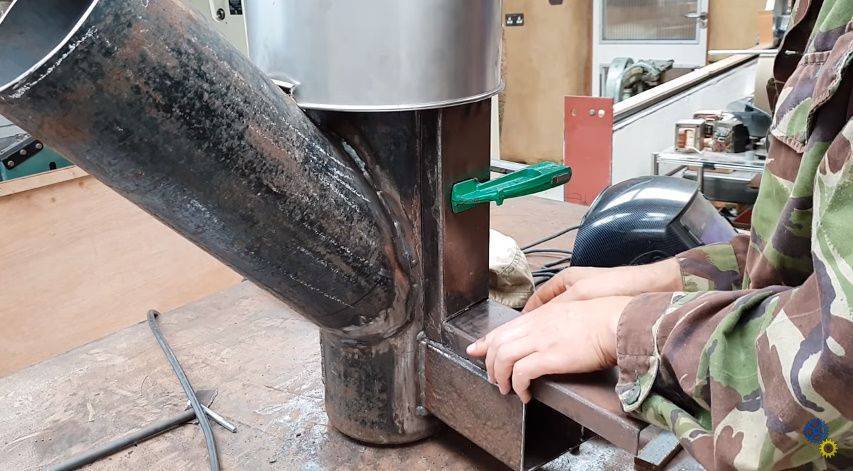

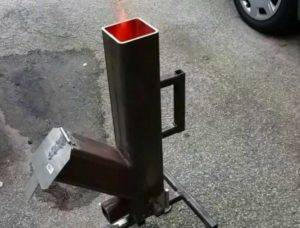

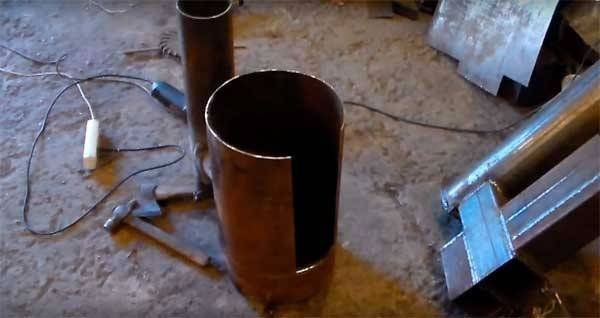

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

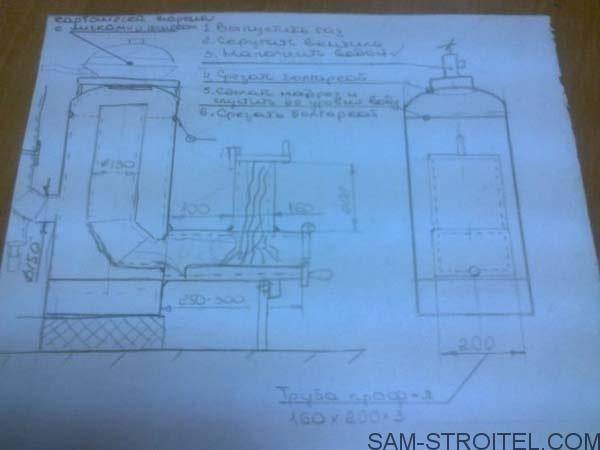

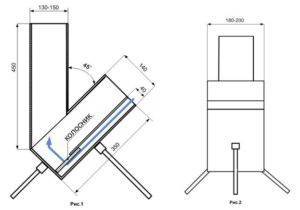

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Варианты баллонных печей

Есть несколько основных вариантов таких конструкций:

Простейший из них — это обычная буржуйка. Для неё принято использовать 12-литровый или 27-литровый баллон. Для эффективности прогрева желательно использовать горизонтальное колено для дымохода. Самой сложной частью является присоединение дверцы для отверстия, через которое загружается топливо. Удобна для хранения в городской квартире. Недолговечна в связи с постепенным выгоранием стенок баллона.

Особые длинные печки. Работают в качестве печей длительного горения. Основной принцип работы состоит в том, что топливо постоянно горит при незначительном наполнении топливом. Затем образуются продукты пиролиза, которые сгорают в отдельной камере сгорания. Для обеспечения эффективности горения имеет смысл подогревать воздух, который поступает в печь. Масляная гаражная печка предусматривает вертикальную установку. В качестве топлива используется отработанное машинное масло. Регулировка температуры горения Выглядит конструкция примерно следующим образом.

«Ракета». Её название происходит от того, что иногда она издаёт шум, похожий на рёв ракетных двигателей. Правда, это может происходить, если печь не отрегулирована. Правильно работающая конструкция издаёт разве что тихий шелест. Конструкция её не является особенно сложной и для её изготовления очень удобен 50 литровый газовый баллон. Этот вид обладает многими важными достоинствами. Они хорошо обогревают помещение, экономичны в использовании, относительно просты при изготовлении. Их можно приспособить для обогрева лежанки. Но, с другой стороны, делать их надо точно и аккуратно. Если печь плохо отрегулирована, она будет малоэффективна. Топливом служат дрова (обычно это тонко наколотые щепки или ветки). Оно поступает через трубу сверху. Воздух поступает через отверстие слева внизу. Горение происходит в нижней трубе. Поддув здесь очень сильный. Продукты сгорания поднимаются вверх и выходят через трубу справа, обогревая при этом помещение.Расскажем, что из себя представляет печь под названием «бубафоня». В ней применён особый принцип работы с продуктами пиролиза. Камера сгорания располагается вертикально. Продукты пиролиза сдерживаются специальным металлическим «блином», который ограничивает пространство горения сверху. КПД этой конструкции может достигать восьмидесяти пяти процентов. Эта печь не предназначена для использования влажного топлива. Влажность не должна превышать 12 процентов. Печь очень экономичная по расходу топлива. Удобно использовать для обогрева гаражей или других хозяйственных помещений.

Ракетную печь можно делать не только с помощью газовых баллонов, но и с использованием бочек, консервных банок и других средств.

Что можно сделать из старой газовой плиты

Приобрели новую газовую плиту, а старую жалко выбрасывать? Тогда можно немного пофантазировать и вдохнуть в неё новую жизнь. Сначала нужно будет освободить плитку от конфорок, снять с панели управления ручки регулировки пламени, и зачистить всю поверхность плиты — подготовить её к покраске. Чтобы шкаф был герметичен, лишние отверстия стоит всё-таки заделать. Дальше можно приступать к покраске будущего ящика. Каким цветом он будет выбирать вам, будет ящик однотонный или разноцветный. Возможно, вы уже решили, что будет хранить на новом месте, и задекорируете его в данной теме. После окраски ящик может украсить декупаж, или собственными рисунками. Здесь будет, где разгуляться вашей фантазии.
