Алюминиевые радиаторы отопления технические характеристики
Выбирая алюминиевые радиаторы, обязательно необходимо ознакомиться с техническими характеристиками этого прибора. Под техническими характеристиками радиатора принято понимать:
- время эксплуатации;
- промежуток между осями;
- давление;
- опрессовочное давление;
- внешний вид;
- параметры тепла.
Стандартно, алюминиевые радиаторы производятся с промежутком между секциями в 200, 350 и 500 миллиметров. Однако, эксклюзивные модели производятся также с промежутком от 200 до 800 миллиметров. Перед тем как приобрести такой радиатор нужно измерить промежуток под подоконником, под которым будет монтироваться прибор
При установке важно оставить от стены до радиатора расстояние – не менее 3-х сантиметров. Это необходимо для обеспечения циркуляции воздуха
Кроме того, расстояние в 10 сантиметров нужно оставить от пола и батареи, по той же причине.
Важной характеристикой является рабочее давление прибора, то есть давление, при котором радиатор будет функционировать. Традиционно, этот параметр в радиаторах составляет от 10 до 15 атмосфер
Стоит учитывать, что давление в централизованной системе отопления составляет 10-15 атмосфер, а давление, присутствующее в тепловых магистралях составляет 30 атмосфер. Ввиду этого не рекомендуется применять радиаторы в помещениях, где система отопления центральная. Алюминиевые радиаторы станут отличным решением для частного дома, где в системе отопления с котлом обычно присутствует давление в 1-4 атмосферы. Приобретать такие приборы отопления лучше с учетом запаса давления. Таким образом, можно обеспечить более продолжительный срок эксплуатации и повышенную устойчивость.
Параметр опрессовочного давления также является весьма важным, так как его нужно учитывать для обеспечения безопасного включения системы отопления. После окончания сезона отопления, нужно слить всю воду с радиатором и проверить, непосредственно перед ее включением, насколько система герметична. Для этого всю системы нужно испытать в условиях повышенного давления. Зачастую, повышенное давление – это давление в полтора раза превышающее рабочее. Поэтому, если рабочее составляет 10-15 атмосфер, то испытать систему нужно при давлении в 20-30 атмосфер. Однако такую операцию нужно проводить, только если система отопления – центральная.
Прогревание комнат производится посредством тепловых лучей, которые образуются вследствие движения воздушных потоков радиатора. Теплоотдача увеличивается за счет ребристой поверхности секций на их внутренней стороне. В технических данных указывается показатель теплоотдачи для одной секции. Для того чтобы рассчитать теплоотдачу всего радиатора нужно показатель теплоотдачи одной секции умножить на количество секций. Внешний вид таких радиаторов нельзя назвать роскошным однако, они органично сочетаются с любым интерьером и дизайном. Срок службы, как правило, составляет от 10 до 20 лет.
Как выбрать радиатор по давлению в системе
Выбор радиаторов зависит от давления в системе отопленияИсточник teplowood.ru
Вне зависимости от того, какой радиатор вам нравится больше, или какая его стоимость, все равно такие приборы должны соответствовать давлению в системе, причем, не только номинальному рабочему, но и испытательному (опрессовочному). Если вы живете в квартире многоэтажного дома и пользуетесь централизованным отоплением, то вам, скорее всего, известно, что ТЭЦ или котельная в начале отопительного сезона запускает в систему воду под повышенным давлением. Это необходимая мера, которая позволяет выявить слабые места в контуре (трубах, батареях). Впрочем, жильцы, как правило, жалуются, на протечки, не понимая, что происходит (ведь в прошлом году не текло), но лучше устранить проблему в начале сезона, чем сделать это зимой, спуская воду со всего стояка, а при сильных морозах это ощутимо, да и денег стоит.
| Материал отопителя | Среднее давление, Бар | |
| Опрессовочное | Рабочее | |
| Чугун | 15-18 | 9-12 |
| Сталь | 10-13 | 6-8 |
| Биметалл | 30-35 | 20-25 |
| Алюминий | 9-15 | 6-8 |
В верхней таблице указаны средние величины рабочего и испытательного давления, но оно может быть несколько выше, поэтому, при выборе радиаторов вам придется учесть эти цифры. Но вам также придется считаться с тем, в каком доме вы живете (имеются в виду здания, подключенные к централизованному отоплению). Согласно СНиП 41-01-2003 давление при опрессовке системы должно в 1,5 раза превышать рабочее, но у нас могут завысить эту планку. Поэтому сравните возможности желаемых радиаторов с таблицей, расположенной ниже.
| К-во этажей | Среднее давление, Бар | |
| Рабочее | Опрессовочное | |
| До 5 | 2-4 | 3-6 |
| 9-10 | 5-7 | 7,5-10,5 |
| 11 и выше | 12-14 | 18-21 |
| Небоскребы | Задается проектировщиком здания |
Характеристики радиаторов. Как сравнить и выбрать лучшие
Чтобы правильно выбрать радиатор для квартиры, офиса или частного дома, нужно сравнить преимущества и недостатки по ряду характеристик.
Важно! Некоторые радиаторы китайского производства, несмотря на заявленные характеристики, в лабораторных условиях показывают расхождения результатов — до 35%. Будьте аккуратны при выборе производителя
Уровень теплоотдачи
Для комфортного отопления 1 кв. м. квартиры с высотой потолков 2,7 м требуется теплоотдача 100 Вт. Каждая секция алюминиевого радиатора может обеспечить до 212 Вт, а биметаллического — максимум 185 Вт.
Гидроудары и высокое давление
Гидроудар — это скачок давления в трубе, который появляется:
- в момент перебоя циркуляционного насоса на станции;
- из-за наличия воздушных зон в трубопроводе;
- при резком закрытии крана, запорной арматуры.
Гидроудар длится доли секунд — но этого времени достаточно, чтобы привести к поломке радиатора. Алюминий — не самый надежный металл для домов с центральным отоплением и выдерживает до 16 атм., в то время как биметаллические модели со стальным сердечником спокойно принимают на себя 20 атм., а некоторые — все 40 атм.
Максимальная температура теплоносителя
Для алюминиевых радиаторов — это 110 градусов. Интересно, что алюминий реагирует на изменение температуры быстро, и вмещает большой объем — до 0,46 л. Это плюс. Биметаллические вмещают всего 0,18 л воды, зато и температуру выдерживают выше — до 130 градусов.
Надежность и долговечность
Алюминий подвержен коррозии, поскольку сам по себе не защищен от контакта с водой. В хороших алюминиевых моделях используют высококачественные сплавы, которые гарантируют долговечность. Но эта долговечность все равно уступает биметаллу, ведь сталь коррозии не подвергается вообще.
Простота установки
Биметаллические радиаторы рекомендуется чаще промывать, потому что диаметр стальной трубы внутри небольшой, могут случаться засоры.
В целом их устанавливать проще, потому что меньше риск деформации. И биметаллические, и алюминиевые модели спокойно крепятся набором ключей и фасонными элементами, без мощных кронштейнов.
Какой радиатор выбрать
Радиаторы, о которых пойдет речь в этой статье, представлены двумя следующими разновидностями:
- алюминиевые;
- металлические.
Первые производятся не из чистого алюминия, а из его сплава с кремнием, так называемого силумина. При покупке этих батарей лучше всего отдать предпочтение наименованиям отечественного производства. В технологии их изготовления учитывается неудовлетворительное качество воды в российских теплосистемах. В нее часто добавляют разные химические присадки, которые призваны снизить теплопотери при циркуляции воды. Благодаря этому обстоятельству, для производства используются сплавы со сниженными реакционными характеристиками.
Производятся алюминиевые радиаторы двумя следующими способами:
- Отливаются под давлением
Одной из особенностей готовых изделий, произведенных по этой технологии, является повышенная устойчивость как к гидроударам, так и ко внешним повреждениям. Происходит это за счет равномерного распределения внутренних напряжений установки. Также для нее характерны точные формы.
- Заготовки выдавливаются через матрицу
Этот метод называется «экструзия». После того, как отдельные блоки будут готовы, их соединят между собой с помощью пресса. Такая техника изготовления значительно дешевле, чем литье, однако эксплуатационные показатели готовых изделий намного ниже. За рубежом уже давно отказались от производства батарей с помощью экструзии в связи с его малоэффективностью.
Производство радиаторов отопления методом экструзии
Радиатор в интерьере
Внимание! Какой бы из перечисленных выше вариантов вы не выбрали, обязательно обратите внимание на следующий момент: соседствуя с любым другим металлом внутри водопровода, алюминий начинает мгновенно разрушаться. Наличие в трубах горячей воды делает протекание этого процесса молниеносным
Поэтому подсоединять батарею к отопительной системе нужно с помощью армированных полипропиленовых труб.
Между собой секции радиаторов соединены с помощью ниппелей и уплотнителей
Чтобы определить подходящий вам материал прокладок, важно знать, какая именно жидкость выступает в роли теплоносителя для устанавливаемых батарей. Она может быть:
- Обычной водой. В этом случае вам прекрасно подойдут простые резиновые изделия, достаточно надежные для исправной работы батарей;
- Антифриз на глицериновой, этиленгликолиевой или пропипиленгликолиевой основе. В дополнение к нему лучше всего приобрести паронитовые уплотнители, так как резина быстро разрушается под воздействием вышеперечисленных химических составов.
Соединение секций радиатора
Один из вариантов размеров алюминиевых радиаторов
Как выбрать котел
Итак, мы выяснили, какой радиатор отопления лучше для частного дома. При желании для загородного здания можно выбрать как чугунные, так и алюминиевые, стальные или биметаллические батареи. В данном случае все зависит в основном лишь от качества теплоносителя, давления в системе и особенностей интерьера помещений. Однако при составлении проекта, конечно же, следует определиться с характеристиками и другого необходимого оборудования. В частности, обязательно нужно рассчитать мощность котла. Современной промышленностью выпускается четыре разновидности подобного оборудования:
Вот такие вот имеются сегодня в основном в продаже котлы для отопления частного дома. Как выбрать конкретную разновидность подобного оборудования — вопрос на самом деле не слишком сложный. Чаще всего в домах устанавливаются газовые бойлеры. Монтаж их обычно обходится довольно-таки дорого. Но при этом такое оборудование достаточно экономично и удобно в использовании. Электрические котлы стоят дешево, но отличаются дороговизной в эксплуатации. Поэтому устанавливают их чаще всего только в том случае, если рядом с домом нет газовой магистрали.
Твердотопливные и дизельные котлы отопления используются по большей мере в зданиях, построенных в отдаленных местностях. То есть там, где не подведен газ и нет ЛЭП. Стоит такое оборудование обычно довольно-таки дорого и при этом не слишком удобно в эксплуатации.
Почему чугунные радиаторы безнадежно устарели
Будет нечестно сказать, что батареи, выполненные из чугуна, так уж плохи. Они служат людям уже почти целых сто лет! Их же массово установили в хрущевках и сталинках, расположенных повсеместно. Эти батареи до сих пор продолжают использовать в новостройках, и многие жильцы не спешат с ними расставаться. Но все же, новое есть новое. Мы подготовили для вас список причин, которые убедят вас расстаться с чугунными старичками:
- Теплоотдача одной секции у батареи, произведенной из чугуна достигает примерно 100 Вт. Эти показатели у аналогичных по площади поверхности секций алюминиевых и биметаллических устройств в полтора, а то и в два раза выше;
- На каждую секцию чугунной установки требуется примерно литр воды, в то время как обновленные устройства требуют всего о,4 литра;
- В отличие от легких алюминиевых наименований, вес каждой секции чугунного радиатора тянет килограмм на 6. Получается, что полный вес батареи составляет примерное 30-35 килограмм. И это без воды!
- Температуру в таких батареях из-за инерции нельзя изменить в краткий временной срок;
- Устаревший внешний вид устройств напоминает времена СССР. Устанавливая их у себя в квартире, вы отнимаете несколько очков у продуманного дизайна помещения;
- За счет долгого нагрева батареи неудобно использовать в частных домах с автономной системой отопления;
- Импортные котлы в загородных домах нередко забиваются мелкодисперсной глиной, которую вода вымывает из чугунных радиаторов и выходят из строя.
Современные чугунные радиаторы
Важно! Не жалейте денег при покупке новых батарей. Чем ниже качество устройства, тем меньше он будет вам служить. Если во время изготовления не была соблюдена технология производства, вскоре вновь придется приобретать другие отопительные установки
Образование микротрещин, коррозия металла, быстрая потеря внешнего вида – вот что ждет чересчур экономных покупателей. Также следует заказать монтаж выбранных батарей у профессиональных строителей, чтобы быть уверенным в качестве проведенной работы на все 100%
Если во время изготовления не была соблюдена технология производства, вскоре вновь придется приобретать другие отопительные установки. Образование микротрещин, коррозия металла, быстрая потеря внешнего вида – вот что ждет чересчур экономных покупателей. Также следует заказать монтаж выбранных батарей у профессиональных строителей, чтобы быть уверенным в качестве проведенной работы на все 100%.
Помните, именно вы будете жить в доме, который обустраиваете.
Особенности подключения радиаторов из алюминия
Существует три способа подключения радиаторов:
- Боковое. Подающая труба заходит сверху, а выходная — подключается снизу с одной стороны.
- Диагональное. Вход и выход располагаются по диагонали.
- Нижнее. Подающая и выходная трубы располагаются снизу с разных сторон.
Наиболее эффективным является диагональное подсоединение, при котором тепловые потери составляют всего 2 %. При нижнем подключении величина потерь достигает 15 %, но зато можно полностью спрятать трубы под пол. Соединительные элементы, используемые при монтаже алюминиевых батарей, должны быть устойчивыми к коррозии.
При подключении необходимо устанавливать специальные автоматические клапаны, обеспечивающие стравливание воздуха, случайно попавшего в систему. Их выпускные головки должны смотреть вверх.
Достоинства и недостатки трубчатых и панельных стальных радиаторов
По результатам изучения технических характеристик приборов и отзывов потребителей мы вынесли в таблицу плюсы и минусы этих батарей:
| Достоинства | Недостатки | |
| Стальные трубчатые радиаторы |
|
|
| Стальные панельные радиаторы |
|
|
Алюминиевые радиаторы и батареи для частного дома
Они обычно изготавливаются из комбинации алюминиевых, медных и кремниевых сплавов. Еще зачастую алюминиевые батареи дополнительно обрабатываются специальным напылением (анафорезом), который защищает их от разрушительного воздействия коррозии. Так что это первое преимущество алюминиевых радиаторов перед стальными.
Большинство алюминиевых радиаторов имеют форму элементов (ребер), каждый из которых подбирается по размеру, исходя от тепловых требований помещения. Конструкция батарей из алюминия компактна и довольно проста, что позволяет легко установить их вместо старых чугунных радиаторов — потому что они имеют общее расстояние между соединительными элементами.
Большим преимуществом алюминиевых радиаторов является их легкость, монтаж таких батарей не вызовет сложностей и проблем. Из-за низкой тепловой инерции они очень хорошо зарекомендовали себя в домах с отоплением твердотопливными котлами. Коррозионная стойкость означает, что алюминиевые радиаторы могут работать как в замкнутых, так и в открытых контурах. Также нет проблем с их установкой в ванной. Более того, из-за своей гладкости алюминиевые устройства намного легче чистить.
Алюминиевые батареи и радиаторы, однако, также имеют свои недостатки. Прежде всего, нельзя комбинировать их с медными компонентами, так как это приведет к так называемой электромеханической коррозии. Однако, если это невозможно, следует использовать так называемые тефлоновые прокладки при соединении этих элементов. Следует также подчеркнуть, что алюминий не является особо прочным материалом, поэтому поцарапать и повредить такие батареи намного проще, чем изделия из стали.
Алюминиевые радиаторы. Производители и цены
Стоимость батарей из алюминия зависит от их размера и количества секций. Самые маленькие радиаторы можно купить всего за 500 рублей, стоимость больших радиаторов может составлять 5-7 тысяч и более рублей.
Среди производителей оборудования такого типа, мы рекомендуем обратить внимание на батареи от таких компаний, как: Rettig, Kermi, KFA, Stelrad, Alterna и Invena
Характеристики радиаторов. Как сравнить и выбрать лучшие
Чтобы правильно выбрать радиатор для квартиры, офиса или частного дома, нужно сравнить преимущества и недостатки по ряду характеристик.
Важно! Некоторые радиаторы китайского производства, несмотря на заявленные характеристики, в лабораторных условиях показывают расхождения результатов — до 35%. Будьте аккуратны при выборе производителя
Уровень теплоотдачи
Для комфортного отопления 1 кв. м. квартиры с высотой потолков 2,7 м требуется теплоотдача 100 Вт. Каждая секция алюминиевого радиатора может обеспечить до 212 Вт, а биметаллического — максимум 185 Вт.
Гидроудары и высокое давление
Гидроудар — это скачок давления в трубе, который появляется:
- в момент перебоя циркуляционного насоса на станции;
- из-за наличия воздушных зон в трубопроводе;
- при резком закрытии крана, запорной арматуры.
Гидроудар длится доли секунд – но этого времени достаточно, чтобы привести к поломке радиатора. Алюминий — не самый надежный металл для домов с центральным отоплением и выдерживает до 16 атм., в то время как биметаллические модели со стальным сердечником спокойно принимают на себя 20 атм., а некоторые — все 40 атм.
Максимальная температура теплоносителя
Для алюминиевых радиаторов — это 110 градусов. Интересно, что алюминий реагирует на изменение температуры быстро, и вмещает большой объем — до 0,46 л. Это плюс. Биметаллические вмещают всего 0,18 л воды, зато и температуру выдерживают выше — до 130 градусов.
Надежность и долговечность
Алюминий подвержен коррозии, поскольку сам по себе не защищен от контакта с водой. В хороших алюминиевых моделях используют высококачественные сплавы, которые гарантируют долговечность. Но эта долговечность все равно уступает биметаллу, ведь сталь коррозии не подвергается вообще.
Простота установки
Биметаллические радиаторы рекомендуется чаще промывать, потому что диаметр стальной трубы внутри небольшой, могут случаться засоры.
В целом их устанавливать проще, потому что меньше риск деформации. И биметаллические, и алюминиевые модели спокойно крепятся набором ключей и фасонными элементами, без мощных кронштейнов.
Сравнение биметаллических и алюминиевых батарей
Для того, чтобы разница между биметаллическими и алюминиевыми радиаторами была более понятна удобнее подробно рассмотреть особенности каждого из этих отопительных приборов.
Особенности алюминиевых радиаторов
В продаже можно встретить 2 вида таких отопительных устройств – литые и секционные. Литые хороши тем, что в них отсутствую швы на стыке, то есть слабых мест меньше, соответственно и риск протечки отопителя уменьшается. С другой стороны, литье батареи из расплавленного металла значительно повышает ее себестоимость, отсюда и более высокая стоимость таких батарей.
Типы алюминиевых батарей
Секционные батареи могут отличаться способом соединения отдельных секций. Они могут соединяться с помощью сварки, клея, также может применяться разъемное соединение. Благодаря этому замену секций можно выполнить своими руками. Главным недостатком таких отопительных приборов можно считать меньшую стойкость к гидроударам, да и рабочее давление у них меньше.
Главное проблемой таких батарей можно считать повышенную чувствительность сплава к качеству теплоносителя. В частности, показатель рН воды не должен превышать 7-8, в противном случае со временем стенки истончатся, что может привести к течи. И если в автономной системе отопления качество теплоносителя еще можно проконтролировать, то при централизованной подаче тепла в квартиру такой возможности нет.
Вода просто разъела алюминий
Особенности биметалла
Ключевое отличие от отопительных приборов из алюминиевого сплава заключается в том, что коллектор изготовлен из стальных трубок. Это дает большую механическую прочность и несколько более мягкие требования к качеству теплоносителя.
А вот что касается того, как отличить алюминиевый радиатор от биметаллического, то внешне сделать это практически невозможно, у обоих приборов оребрение из одного и того же металла.
Правда, возникает другая проблема – у многих моделей батарей этого типа диаметр вертикальных каналов очень мал. Такие модели не подойдут для централизованного отопления, ведь риск засорения канала очень высок. В автономных системах отопления, где качество теплоносителя можно контролировать, такой проблемы не возникнет.
Вертикальная трубка может иметь слишком малый диаметр
Также отметить стоит высокую тепловую мощность биметаллических радиаторов. Лучшие представители этого класса батарей демонстрируют результат на уровне 200 Вт/1 секция.
Еще один параметр, чем отличаются радиаторы отопления биметаллические от алюминиевых – их стоимость. Биметаллические устройства по этому показателю одни из самых дорогих на рынке. Объясняется это более сложной конструкцией.
Сравнение алюминия и биметалла
Прямое сравнение алюминиевых и биметаллических радиаторов не совсем корректно, по многим показателям они будут идти вровень, а рекомендации по выбору относятся скорее к характеристикам отопительной системы.
Тем не менее, перечислим основные характеристики алюминиевых отопителей и биметалла:
габариты – в обоих случаях в линейке моделей есть как крупные вертикальные модели (высотой свыше 1,5 м), так и низенькие устройства для установки под большими окнами;
Диапазон размеров велик
- тепловая мощность – в этом вопросе также наблюдается паритет. Например, тепловая мощность секции алюминиевой батареи от Ferroli равна 204 Вт, а тот же показатель для биметаллического отопителя равен 201 Вт (серия устройств Sira). Так что если сравнить алюминиевые и биметаллические радиаторы по этому показателю, то получаем примерное равенство;
- максимальная температура теплоносителя сильно зависит от модели. Например, для батарей Ferroli она равна примерно 130 ᵒС, а для биметаллического аналога от производителя «Коралл» Korus – целых 150 ᵒС. Но обычно максимальная температура теплоносителя в системе ограничивается на уровне 100-120 ᵒС;
Характеристики ряда алюминиевых и биметаллических моделей
если сравнить радиаторы отопления алюминиевые и биметаллические по максимальному рабочему давлению, то у обоих типов батарей по этому показателю большой разброс. Например, биметаллические устройства от Sira рассчитаны на 4 МПа, а вот изделия от Коралла лишь на 1 МПа. У алюминиевых картина та же.
Так что ключевое отличие биметаллических от алюминиевых радиаторов отопления заключается лишь в наличии стального каркаса, роль которого выполняет коллектор из стальных трубок. В последнее время многие производители стали делать его из нержавейки, так что такие батареи почти вечные.

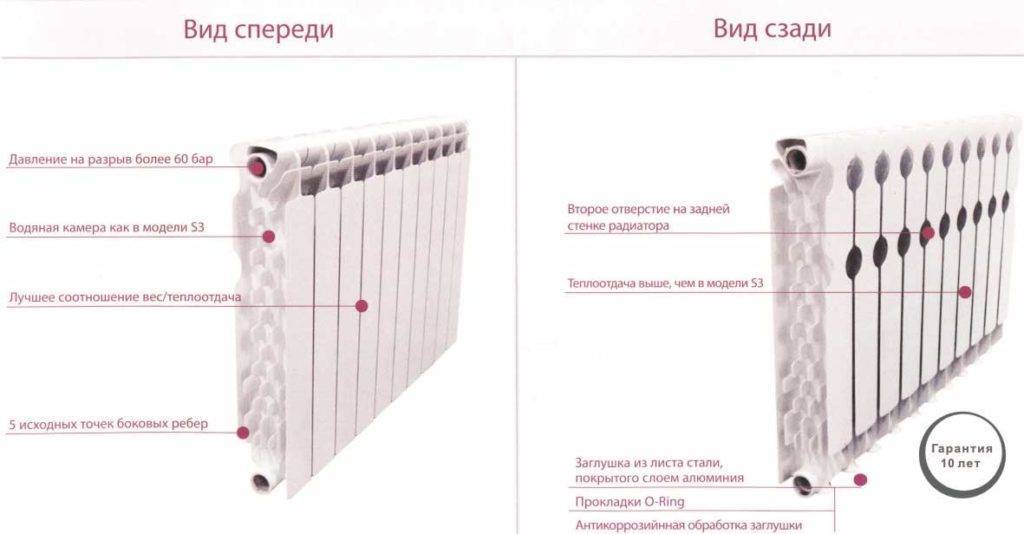

Устройство алюминиевых радиаторов
Батареи данного типа могут быть литыми и экструзионными (секционными). Литые изделия не имеют мест стыка, а поэтому риск протечки значительно уменьшается. Однако литье является сложной процедурой, что повышает себестоимость продукции.
Секционные модели стоят дешевле. Секции могут соединяться с помощью разъемных соединений, сварки, и даже клея. Что позволяет самостоятельно подобрать и соединить оптимальное для данного помещения количество секций. Однако они не слишком устойчивы к гидроударам, если в системе резко поднимается давление.
Преимущества алюминиевых моделей
Положительные качества этих, сравнительно недавно появившихся изделий, обусловлены физико-технологическими характеристиками данного материала:
- высокой теплопроводностью;
- пластичностью;
- высокой текучестью;
- малым весом.
Благодаря таким характеристикам эти модели обладают легкостью, надежностью, высоким коэффициентом теплоотдачи. При температуре обогревающей жидкости 70 °C, теплоотдача изделий из алюминия составляет 200 Вт, у биметаллических немного ниже – 160…180 Вт.
Недостатки алюминиевых моделей
Проблемами этих изделий являются:
- чувствительность к качеству теплоносителя, который невозможно проконтролировать в условиях централизованного отопления. Если показатель pH используемой воды превышает 7…8 единиц, то это истончает стенки радиатора и со временем возникает течь;
- неустойчивость к высокому давлению жидкости;
- плохая переносимость отсутствия теплоносителя в момент его слива.
Чтобы избежать влияния этих факторов на работу отопительной системы в конструкции таких изделий применяют запорную аппаратуру и автоматический клапан для выпуска газа.
