Принцип работы бойлера: газового, электрического

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75оС.
Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85оС.
Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.

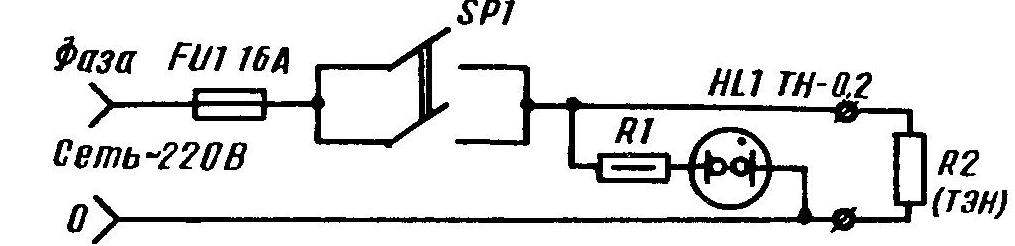

О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.
Cухой ТЭН по принципу работы аналогичен, но он не контактирует с водой. Спираль заключена внутрь диэлектрической колбы, имеющей оболочку. Последняя и соприкасается с водой. Диэлектрическая колба предотвращает контакт спирали с наружной оболочкой. Сухой ТЭН считается полностью безопасным в плане поражения человека электрическим током. Пробой невозможен. При выходе из строя ТЭНа просто сгорает спираль.

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

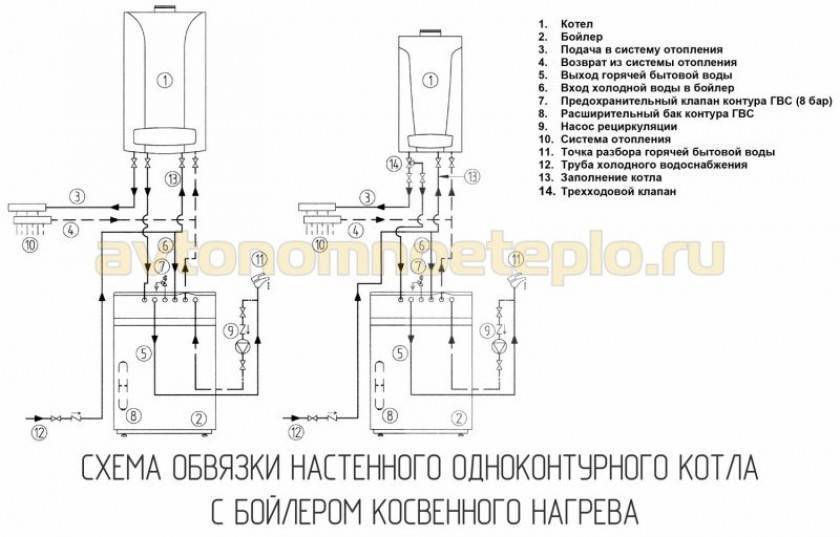

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

5 Механизм работы

Имеет смысл рассмотреть отдельно принцип работы электрического бойлера и газового водонагревателя. Механизм нагрева имеет общие черты, но тип энергоносителя влияет на некоторые особенности. Газовые агрегаты работают по следующей схеме:

Горючее подается к горелке.
Пьезоэлектрический запальник обеспечивает поджиг газовой смеси.
С помощью регулятора устанавливается желаемая температура нагрева.
Горелка нагревает воду, находящуюся в баке.
По достижении требуемой температуры горелка отключается автоматически.
При охлаждении жидкости в баке, в том числе вследствие водозабора и поступления свежей водопроводной воды, автоматика самостоятельно включает горелку.

Электрические бойлеры работают по схожему алгоритму. Вместо подачи газа используется подключение ТЭНа к электрической сети. Регистрация температуры жидкости в баке осуществляется при помощи термопары. В случае снижения температуры на установленную величину автоматически включается подача электроэнергии к нагревателю. При хорошей теплоизоляции бака вода может долго сохранять температуру, что обеспечивает существенную экономию.

Какой объем выбрать

Чтобы выбрать газовый водонагреватель накопительного типа, который идеально подойдет для вашей семьи, надо знать расход горячей воды на одного человека. Специалисты уверяют, что эта цифра находится в пределе 50—70 л. ежесуточного потребления. Производители аналогичного оборудования выпускают различные варианты с объемом до 300 л., поэтому выбрать необходимый вариант будет не так уж трудно.

Когда водонагреватель приобретается для семьи, проживающей в собственном доме за городом, то надо рассматривать варианты никак не ниже 150 литров — именно такой объем может удовлетворить потребности для личной гигиены всех домочадцев. Для тех, кто сомневается в справедливости этого утверждения, сделаем небольшие вычисления:

принять ванну — минимум 150;
душ — 50—100;
утренняя гигиена — 15 литров;
на мытье посуды — не более 30 л.

Теперь все это помножить на членов семьи — результат вряд ли вас порадует.

Целевое назначение и принцип работы бойлера косвенного нагрева

Подключение бойлера косвенного нагрева в систему позволяет избежать ограничения числа потребителей ГВС. Правильно рассчитанная мощность теплообменника и его объем, позволяют быстро и равномерно прогревать воду в нем до нужной температуры, одинаковой по всему его объему.

Например, бак объемом в 100 л способен обеспечивать около 500 л горячей воды в час. Обычный электрический «аппарат» на такое не способен.

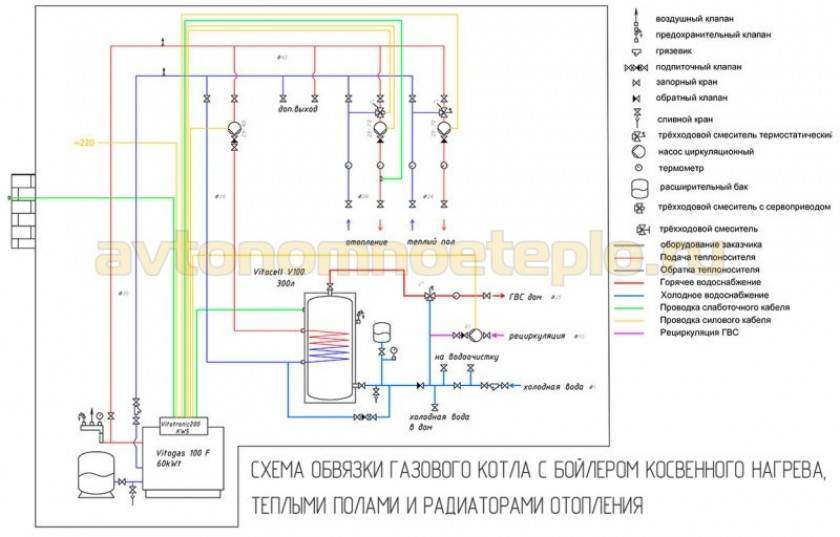

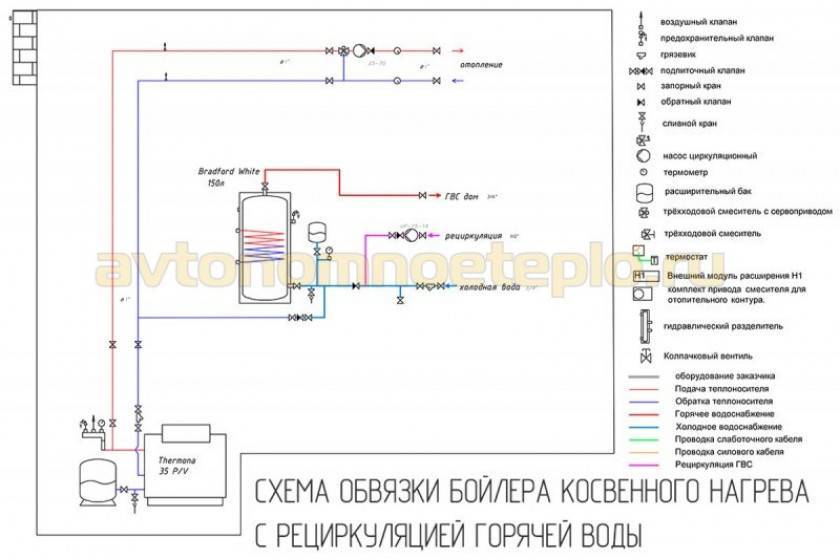

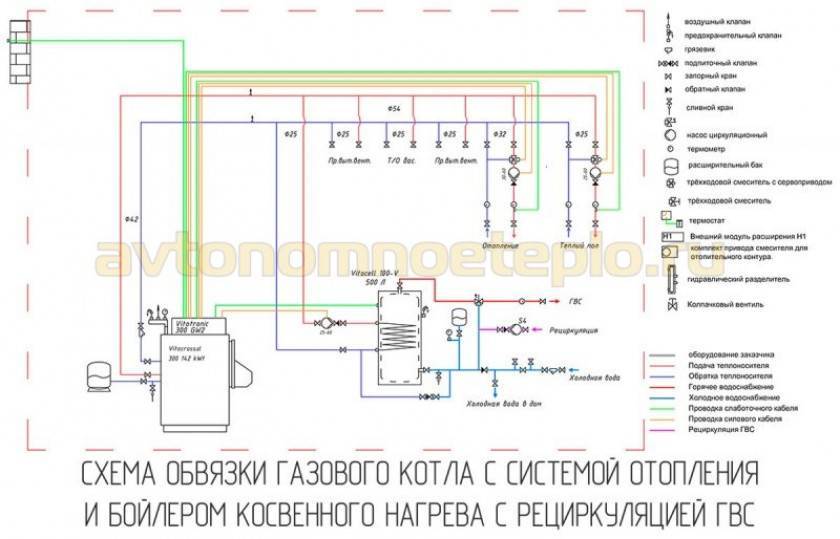

Принцип работы бойлера косвенного нагрева обязательно предполагает «тандем» с источником тепла в схеме отопления дома. Объем бака нагревателя согласовывается с мощностью котла отопления, который обеспечивает повышение температуры воды за счет передачи тепла теплоносителя от одного контура (греющего) к другому (контуру ГВС).

Теплопередающих «радиаторов» в бойлере может быть несколько.

Например, для подогрева воды может быть использован твердотопливный котел, солнечный коллектор, тепловой насос геотермальной системы отопления. Каждый из этих «источников тепла» имеет автономные магистрали движения теплоносителя, связанные «теплопередачей» в нагреваемой среде.

Бойлер для квартиры – советы по выбору

Водонагреватели делятся на проточные и накопительные. Они по-разному расходуют электроэнергию и имеют разный принцип работы.

В случае если горячая вода нужна будет только время от времени для одного или двух человек, то внимание стоит обратить на проточный бойлер. Такой нагреватель не займет много места и мгновенно подогреет воду

Однако его использование не экономично с точки зрения потребления энергии (за час около пяти киловатт).
Если в квартире проживает три человека и более, которые пользуются горячей водой постоянно, то приобрести лучше накопительный водонагреватель.

Как работает накопительный бойлер

Накопительный водонагреватель имеет бак, который наполняется водой.

Холодная вода, поступающая в емкость, подогревается до установленной температуры с помощью нагревательного элемента.
Необходимая температура устанавливается терморегулятором, которым оборудован бойлер.
Нагревается вода около полутора часов.
Между стенками емкости имеется воздушная прослойка, которая не дает воде быстро остыть.
В течение дня механизм нагрева воды сам запускается с помощью терморегулятора. Таким образом, заданная температура поддерживается постоянно.
За час накопительный бойлер потребляет всего от полутора до двух киловатт.
Минусы водонагревателя: медленное нагревание воды и достаточно большой объем бака, который занимает много места.

Практические советы по выбору бойлера в квартиру

Требуемый объем накопительного резервуара. Разнообразие выбора большое, поэтому следует определиться с количеством человек, которые будут пользоваться нагревающейся водой, и числом точек водоразбора, подключенных к водонагревателю.

Потребляемая мощность . Для среднестатистического бойлера достаточно два — два с половиной киловатта в час. Избыточная мощность не нужна, иначе в квартире будет серьезно нагружаться электропроводка.

Вид и габариты корпуса. В основном эти параметры зависят от объема водонагревателя. Однако и здесь есть свои особенности.

Бойлеры вертикального исполнения более экономичные, производительные и имеют невысокую стоимость.
Резервуары горизонтального размещения отличаются быстрым нагревом воды. В последнее время они стали очень популярны и, если в помещении позволяет ширина стены, то выбирают именно такой вид бойлера.
«Плоские» водонагреватели более компактны. Их бак с двух краев приплюснут и поэтому менее габаритен. Однако возможность коррозийного воздействия и общую прочность конструкции снижает немалое количество сварных швов. Да и стоит такой резервуар достаточно дорого.
Бойлеры в виде цилиндра просты в устройстве и обслуживании. Но в тесной ванной комнате их установка удается не всегда, так как бак чрезмерно выступает по фронту.

Тип электрического нагревателя. ТЭН может быть «мокрым» или «сухим».

«Мокрый» ТЭН более эффективен, так как контактирует непосредственно с водой. Однако он наиболее уязвим к отложению накипи и к коррозии.
Заключенный в капсулу «сухой» ТЭН с водой не контактирует. Его легко можно поменять, если он выйдет из строя, хотя такой ТЭН долговечен.
Минус его в том, что эти достоинства отражаются на стоимости водонагревателя.

Датчики безопасности и их значение

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Обычно газовые колонки выдерживают напряжение до 10-12 бар, что в 20-50 раз выше, чем обычное давление в трубах. Такие резкие скачки возможны при так называемых гидравлических ударах.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.

Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчика	Место расположения и назначение датчика
Датчик тяги дымохода	Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан	Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизации	Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламени	Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сброса	Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потока	Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температуры	Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давления	Не даст колонке включиться при пониженном давлении воды в трубах.

Чем утеплять бойлер

Есть три варианта утепления бойлера:

Напыление;
Твердые утеплители;
Мягкие утеплители.

К напылению можно отнести любые пенополиуретановые герметики и пены. В обиходе их называют монтажной пеной. Способ неплохой. Но есть один недостаток – поверхность получится неровной и выровнять ее сложно.

Твердых утеплителей много. Это пенопласт, экструдированный полистирол и т.д. Их монтаж займет некоторое время, но эффект будет хорошим. При утеплении бойлера таким способом необходимо использовать монтажную пену для заделывания стыков.

Мягкие утеплители – это минеральная вата, фольгированная изоляция. Минвата держит тепло хорошо, но лучше всего использовать теплоизоляцию с фольгой. Она отражает инфракрасное излучение и лучше сохранит тепло.

Последние статьи

Перетяжка парикмахерского кресла в Киеве – отличный способ сэкономить

Парикмахерская или салон красоты относится к категории бизнеса с высокой стабильностью. Причина в том, что поток клиентов здесь стабильно высокий и не зависит от трендов, сезонности и даже…

Коллекция Парк Гуэля от Керама Марацци – тренд в оформлении интерьеров

Керамическая плитка продолжает оставаться в числе наиболее востребованных отделочных материалов, и с каждым годом её популярность растёт. Это стало возможным благодаря тому, что увеличилось…

Преимущества покупки хозтоваров через интернет в магазине «Белый Кот»

Поддержание чистоты в доме является довольно трудоемким процессом, который тем не менее просто не получится как-то обойти. Ведь в противном случае наше жилище быстро зарастёт грязью, став не только…

Фактурная штукатурка стен в квартире: этапы и преимущества

Для обустройства внутренних помещений стало модным использовать фактурную штукатурку для стен, её же широко применяют для отделки экстерьера строений. Востребованность материала объясняется отличными…

Достаточно смога: 9 растений, которые естественным образом очищают воздух в вашем доме

Принято считать, что воздух на улице часто вреден для здоровья. К сожалению, даже воздух, которым вы дышите дома и в офисе, может вызвать физический дискомфорт. Жизнь и работа в загрязненных местах…

Не стоит экономить на качестве расширительных баков в системе отопления

Отопительные системы крайне важны в наших климатических условиях. Снижение эффективности работы или выход из строя посередине зимы может поставить всю семью в сложнейшую и неприятную ситуацию. Не…

Принцип работы

Принцип работы газового котла отопления довольно прост. По обратному трубопроводу из отопительной внутридомовой сети остывшая вода циркуляционным насосом подается на вход теплообменника контура отопления.

При низкой температуре теплоносителя открывается электромеханический клапан, подающий топливо на форсунку. Запальник, поджигает газ и начинается процесс горения. Котел постоянно работает на контур отопления.

Контур ГВС начинает функционировать при открытии крана на смесителе. Такая тепловая схема работы котла в летнее время делает его похожим на работу обычной газовой колонки.

Как работает конденсационный котел

Наименование «конденсационные», котлоагрегаты приобрели ввиду того, что в них реализована технология получение дополнительной тепловой энергии при модификации агрегатного состояния конденсата из пара, находящегося в уходящих газах.

Принцип действия конденсационного котла

В ходе горения природного газа в конденсационном газовом котле создается водяной пар, который в традиционных агрегатах испаряется, и выбрасывается в атмосферу через дымовую трубу.

Температура с которой совершается преобразование конденсата, называется точкой росы +55 С, а технологический процесс конденсацией. Эта температура соответствует параметрам обратной сетевой воды, поступающей в котел из системы отопления. Если она будет больше +60 С, то конденсатный котел, будет работать, как традиционное устройство с низким КПД.

Кроме того конденсат — создает весьма агрессивную среду, с содержанием кислот. Поэтому для его сбора и отвода потребуется специальная система нейтрализации, которую жидкость должна пройти, перед тем, как ее можно будет сбросить в городскую канализацию.

Конденсационный котел. Источник фото: allbuildingtips.com

В целом конвекционный газовый котел дорогостоящее устройство, однако, экономия топлива до 20 %, позволяют окупить его в течение пяти лет.

Принцип работы двухконтурного газового котла

Принцип деятельности двухконтурного котлоагрегата рассчитан на 2 тепловых режима:

отопление;
ГВС.

В отопительном режиме работа котла практически не отличается от однокотурного котла. Запуск горелки сопрягается с довольно продолжительным пусковым периодом, для того чтобы увеличить температуру в отопительном контуре до рабочих показателей. При достижении основного режима, приток топлива на горелку останавливается.

Температурный датчик внутреннего воздуха, позволяет автоматически регулировать температурный режим и подает сигнал на открытие газа при снижении допустимого уровня.

Современные двухконтурные котлы Бакси, кроме внутреннего температурного датчика оборудуются особенной погодозависимой автоматической системой, которая регулирует работу котла по температуре наружного воздуха за окном здания. Горелка увеличивает температуру греющей воды, циркуляцию которой по трубопроводам системы отопления обеспечивает циркуляционный электронасос. Встроенный в систему трехходовой клапан переключает движение теплоносителя по отопительному контуру или в систему ГВС.

Сегодняшние нагревательные двухконтурные котлы оборудованы автоматическими системами регулирования и безопасности. Датчики по пламени и тяге в аварийных ситуациях способны перекрыть подачу газа на котел через электромагнитный клапан, тем самым не допустив созданию повышенной концентрации газа, в помещении котельной.

Этот механизм не только перекрывает подачу газа, но и сообщит окружающим об опасности, с использованием звуковой и световой сигнализации, а также запустит вытяжную вентиляцию, чтобы уменьшить содержания метана и угарного газа в воздухе.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

снижение температуры нагрева ГВС;
увеличение расходов на топливо;
энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически

Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью

Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально

Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Плюсы и минусы

Итак, мы рассмотрели принцип и устройство работы бойлера косвенного нагрева. Давайте теперь посмотрим плюсы и минусы таких водонагревателей.

Накопительный водонагреватель косвенного нагрева – достоинства:

не влияет существенно на нагрузку электросети дома в холодные времена года;
обладает достаточно высокой производительностью при правильном расчете всех необходимых параметров;
не допускает контакта внутренней поверхности нагревательного контура с проточной «агрессивной» водой с большим содержанием солей;
изолирует теплоноситель контура отопления от проточной сантехнической воды сразу после открытия крана в месте потребления;
с многоконтурными нагревателями предполагает использование нескольких источников тепла.

Теперь немного о недостатках:

за «удобные» технологии в отоплении и ГВС необходимо иметь определенный объем финансовых средств;
необходимо правильно рассчитать мощность котла, при установке накопительного водонагревателя косвенного нагрева;
необходим опыт в расчете водонагревателя косвенного нагрева (бойлера);
опыт в монтаже котельного оборудования или минимальное представление принципов работы котельной.
значительные «габариты» оборудования предполагают предоставления под котельную отдельного помещения.

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru “ВИКО” – инженерная сантехника в Челябинске

Принцип действия газового нагревателя

Схема подсоединения газового нагревателя.

Газовый водонагреватель (колонка) работает по принципу проточного нагревателя. То есть греет без предварительного накопления, почти сразу после включения выдает горячую воду. Источником тепла в газовых водонагревателях служит газ, при сгорании которого выделяется тепловая энергия, расходуемая на подогрев воды. Другие процессы аналогичны электрическим проточным водонагревательным устройствам, в которых используется прямоточная схема движения потока.

Вода втекает, подогревается и вытекает горячей. При этом в устаревших моделях газовых колонок включается поток воды, затем открывается газовый кран и газовый поток поджигается спичкой или пьезоэлементом. При выключении холодной воды поток газа продолжает сгорать в горелке, и его необходимо также выключить, иначе может произойти перегрев и поломка (взрыв) колонки. Современные модели колонок удобнее в эксплуатации. Достаточно просто включить поток воды (открутить кран), и автоматически включается поток газа и срабатывает пьезоэлемент, поджигающий его. При закрывании крана поток газа перекрывается автоматически. Взрывоопасность такой конструкции значительно меньше.

https://youtube.com/watch?v=IZzHMblT7Tw

Более подробная схема действия газовой колонки будет выглядеть следующим образом. Вода поступает в газовый проточный водонагреватель, при этом срабатывает клапан подачи газа, и носитель тепла попадает в запальную горелку. От запальной горелки начинает работу основная горелка, подогревающая теплообменник. Вода нагревается, проходя по изогнутым трубам теплообменника внутри колонки. Автоматизацию процесса обеспечивает электронная схема включения и выключения нагрева.

Газовый проточный водонагреватель в эксплуатации значительно дешевле электрического.

Оптимальный рабочий режим электрического бойлера

Выставлять температурный режим до минимально допустимого крайне не рекомендуется по следующим причинам:

Снижение КПД водонагревательного оборудования;
Температура жидкости 30-40⁰ С – идеальная среда для образования, размножения бактерий, плесневого грибка, которые непременно попадают в воду;
Увеличивается скорость образования накипи.

Данные приборы часто оснащаются опцией экономного режима, обозначенного буквой Е. Данный режим работы означает нагрев жидкости внутри емкостного резервуара до температуры +55⁰ С, что позволяет продлить срок использования до технического обслуживания. То есть при данном температурном режиме медленнее всего образуется накипь, соответственно реже приходится проводить очистку ТЭНа. К экономии электроэнергии это не относится.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

Монтаж муфты-«американки» на патрубок горячей воды бойлера.
Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

Металлическую трубу нужно тщательно зачистить от старой краски.
В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Устройство электроводонагревателя

Сантехника Электрическая схема водонагревателя Комфортные условия проживания современного человека обеспечивает горячее водоснабжение. Установка водонагревателей должна производиться согласно маркировке указана на корпусе водонагревателя : Маркировка.
Тут разница ощутима, для проточных цена составляет руб. Экономичность: помимо собственно нагрева воды, электроэнергия расходуется на компенсацию теплопотерь через слой теплоизоляции бака.
Ознакомьтесь с существующими нюансами, чтобы выполнить работу максимально качественно. Подключение выполняется от выходных клемм термостата.
Это делается из-за маленького диаметра штуцера, к которой можно присоединить только резиновый шланг с небольшим сечением.
В этот момент происходит открытие транзистора VT1 и шунтирование управляющего электрода силового тиристора VS1 на минус схемы, от которой он до этого отделялся падением напряжения на сопротивлении резистора R4.
Эта цепочка настраивается так, чтобы при токе через первичную обмотку в 30А на конденсаторе образовывалось напряжение 45 вольт. УЗО и автомат выполняют защитные функции: УЗО исключает возможность поражения током в случае утечки, когда повреждена изоляция или появился пробой в корпусе; с помощью автоматического выключателя обеспечивается защита сети от перегрузок и замыканий.
Подключение нулевого защитного провода PE к корпусу бака выполняется с помощью специального винта.
