Примеры порядовки кирпичной кладки при постройке камина

Пропорции углового камина

Для агрегата существуют заданные пропорции, которые следует учитывать при проектировании. Расчеты весьма просты, но требуют особого внимания, так как правильное соотношение всех элементов имеет существенное значение для функциональности и безопасности конструкции.

Ниже представлена пошаговая инструкция проектирования углового камина:

  1. На обычном листе в клетку нужно в масштабе изобразить периметр комнаты, где планируется установка камина.
  2. Объем топливного отсека для максимально эффективного обогрева должен равняться 1/50 (2%) от объема комнаты.
  3. Соотношение пропорций для расчета глубины портала, где будет установлен камин, в идеале составляет 1:2 или 2:3. Так получится добиться максимальной теплоотдачи и минимизировать уровень возможного задымления комнаты.
  4. Оптимальная площадь отверстия для дымохода – 1/8 или меньше от размера топки.
  5. Для круглой трубы минимальный диаметр составляет 100 мм, при этом изделие в среднем достигает 5 м в высоту.

Запуск камина в первый раз: полезные советы экспертов

Процесс растопки имеет свои нерушимые правила, от выполнения которых зависит как тепло в доме, так и безопасность жильцов. В первую очередь сложенный камин должен высохнуть. Слишком ранний прогрев кладки приведет к образованию трещин в швах и кирпичах. После окончания сборочных работ конструкции дают выстояться два-три дня.

Перед растопкой проверяют, открыта ли задвижка на дымоходе и закрыты ли прочистные каналы. Подготовка камина к розжигу:

  1. Прогревают воздух в дымоходе. Для этого к выходному каналу подносят подожженную бумагу или небольшой факел. Процедура создаст минимальную тягу и предотвратит выход дыма во внутренние помещения.
  2. В первые несколько недель отопитель только прогревают. Для этого используют высушенное топливо, которое должно полностью выгорать в течение 30 минут.
  3. Примерно через месяц постепенно увеличивают продолжительность горения.
  4. Растопку считают законченной, если на внешней поверхности кладки будут отсутствовать сырые пятна, а на задвижках конденсат.

Регулярная очистка после длительного простоя — залог успеха при первом растапливании. Кроме того, в начале лета всегда проводят тщательный осмотр и ревизию кладки. Только убедившись, что отопитель чист и готов дарить тепло, можно приступать к полноценной топке.

Камин способен кардинально преобразить интерьер дома, дачи или беседки. Возвести его под силу самостоятельно, необходимо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью.

Расчет камина

При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия

В первую очередь необходимо точно определить необходимые размеры топочного отверстия

В данном случае учитывается:

В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:

  1. Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
  2. Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
  3. Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
  4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
  5. Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
  6. Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.

Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.

Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео

Сколько весит камин

Прежде чем строить угловой камин, нам необходимо рассчитать всю массу кирпичей, которые пойдут на его изготовление. Если мы устраиваем печное сооружение уже в готовом помещении, то мы должны учесть, что полностью готовый камин имеет достаточно большой вес. Некоторые экземпляры весят около тонны. Наверное, не стоит устраивать его высоко. Ведь такой груз не выдержат перекрытия между этажами. Вес небольшой модели составит около 400-500 кг.

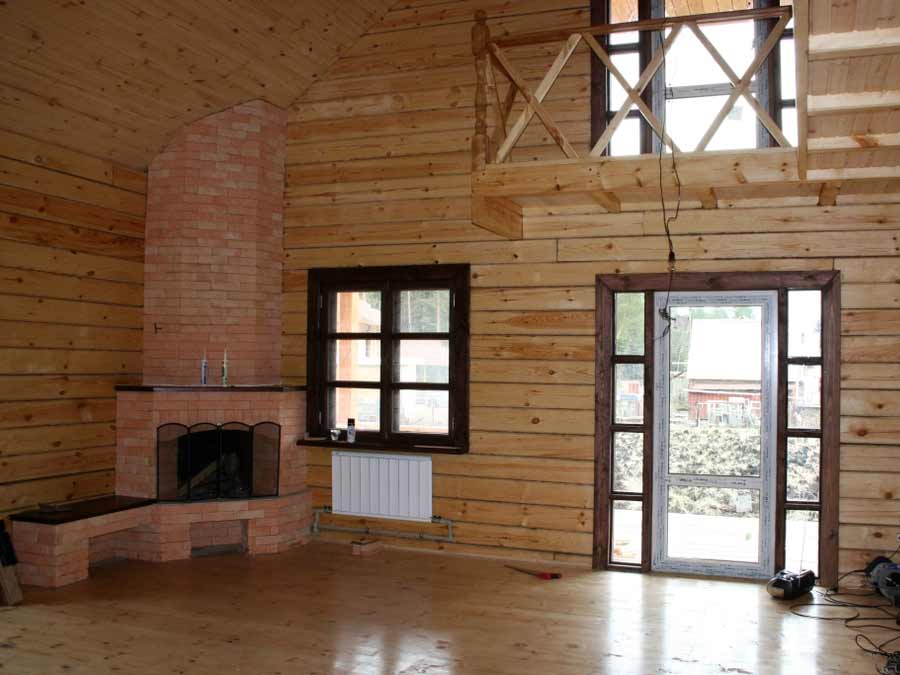

Фото углового камина в деревянном доме:


Даже такая небольшая модель весит полтонны

Как сделать конструкцию из полиуретана?

Имитация камина в квартире может быть сделана из любых заготовок. Наиболее простой способ — сделать конструкцию из полиуретана.

Все, что требуется — приобрести материал. После этого следует выбрать стиль изделия и его габариты. Сама установка не займет много времени.

Некоторые устанавливают внутри топки электрический камин

В этом случае важно учитывать способ подключения электроприбора к сети, установочные показатели, габариты, вентиляцию и прочие

Перед тем как начать установку такого очага, необходимо определить место его расположения. Лучше всего закрепить его на одной из боковых поверхностей. Камин не должен загромождать комнату и не стоять на проходе.

Если внутри топки будет располагаться электрический камин, то следует установить розетку. Она должна быть незаметной и безопасной.

После этого следует сделать каркас топки. Для этого нужно взять деревянные брусочки или профиль. Стенки изделия делают из гипсокартона, можно воспользоваться фанерой.

Видео:

После того как портал будет установлен, рекомендуется закрепить его клеем. Если есть зазоры, то их следует замазать финишной шпаклевкой.

Декорировать топку надо в выбранном стиле, туда можно поставить электрический камин. После нужно украсить конструкцию каминной полкой.

Можно выбрать портал, выполненный из дерева. Их цена значительно выше полиуретанового, но их внешний вид того стоит.

Такой камин будет украшением интерьера и предметом гордости хозяев жилья. Деревянные конструкции часто укомплектовывают встроенным баром или прочими дополнительными функциями.

Последовательность кладки камина из кирпичей

Устройство основания

Если в помещении выполнен пол, разбирают его участок в месте расположения будущего камина. Если есть подпол, устраивают деревянную опалубку для заливки бетона по размеру на 5 см больше, чем размер основания камина по проекту.

На дно насыпают слой щебня, перемешанного с песком для уплотнения грунта и трамбуют его. Заливку бетона выполняют на 10 см ниже существующей поверхности пола. Бетон засыпают толстым слоем опилок и увлажняют, чтобы не происходило образование трещин. По истечении недели их убирают и снимают опалубку.

Фундамент изолируют от кирпичной кладки двумя слоями рубероида, чтобы не происходила передача влажности от почвы через бетон на тело камина.

Кирпичная кладка

Первый ряд кирпичей кладется без применения раствора. От правильности его расположения зависит сложность дальнейшей работы. Обязательно выверяют прямые углы, горизонтальность рядов и промеряют ровность диагоналей. Первый ряд должен поднять кладку на уровень пола.

Кладка дальнейших трех рядов ведется сплошная и составляет основание камина, а с четвертого начинают оформление топочного узла. Все ряды укладываются по чертежу камина из кирпича, постоянно проверяется горизонтальность и вертикальность работы, чтобы не допустить перекосов. Кирпичи укладываются с перевязкой швов.

Высота дальнейшей кладки топочной камеры происходит по схеме и зависит от принятого объема внутреннего пространства камина. Стенки топки выполняют из шамотного огнеупорного кирпича. Закрепляется стальной лист при кладке, он служит отражателем.

Камера, в которой собирается дым перед отправкой его наружу в трубу, выполняется высотой в 5–6 кирпичей.

Кладка трубы из кирпича своими руками ведется на всю оставшуюся высоту до потолка помещения. При выполнении лицевой поверхности камина применяется отборный декоративный кирпич, если не предусмотрена иная отделка стен.

Металлическую топочную рамку для камина крепят своими руками при помощи закладных металлических деталей, которые вставляют в швы кладки и заделывают раствором. Элементы выполняют из полосок стали толщиной не менее 3–4 мм. Можно использовать отожженную проволоку, диаметр которой не меньше, чем 2–3 мм.

Дымоход

  • в декоративную кирпичную трубу углового камина можно вставить сандвич из стальной трубы для дымохода. Это делается потому, что кирпич плохо работает в условиях агрессивной дымовой среды и быстро разрушается. Комбинированный дымоход прослужит намного дольше. Чистка выполняется в более комфортных условиях;
  • при выводе металлических труб наружу через отверстие в стене, предусматривают изоляцию. Если стена сделана из камня, кирпича или бетона, то достаточно задуть отверстие монтажной пеной для наружного применения. При прохождении через деревянные стены, труба оборачивается двумя слоями асбеста, а только потом изолируется;
  • при кладке трубы используют раствор с добавлением цемента. При работе после каждого нового ряда обязательно протирают внутреннюю поверхность трубы, удаляя выступивший раствор. Штукатурка труб не выполняется;
  • высота трубы на кровле зависит от конька, чем ближе к нему расположение, тем дымоход выше. В любом случае труба выполняется не ниже, чем 50 см от поверхности кровли. Это правило касается и плоских крыш.

Кладка камина своими руками принесет много удовольствия хозяину и его помощникам, которые с удовольствием сделают фото всего процесса кладки. Унылые зимние вечера будут разбавлены теплом живого каминного огня и неспешной дружеской беседой при потрескивании дров.

Пошаговая инструкция для постройки камина

На этапе проектирования нужно учесть, что лучшим местом для размещения отопительного прибора любой конструкции будет внутренняя стена дома. В случае строительства углового камина лучше всего выбрать именно такой стык перегородок. Если они выполнены из кирпича, то при протопке очаг сможет обогревать и соседние помещения.
При установке отопительных приборов в доме с перегородками из дерева или других горючих материалов потребуется установка защитной прокладки. Она представляет собой асбестовый лист, который нужно заранее прикрепить к стене на месте расположения будущего камина. Это предохранит древесину от возгорания.
Проектируя камин, нужно учесть, что площадь дна его топки не должна быть больше 1% от площади помещения. Топку можно сделать треугольной или в виде трапеции: такое расположение стенок соответствует оптимальной теплоотдаче. Расчет ширины портала производят, исходя из размеров дна: из значения площади пода извлечь корень квадратный и удвоить это число. Высоту портала обычно определяют как 2/3 его ширины, но при использовании арочных перекрытий она может быть немного больше.
Для расчета глубины топки надо вычислить длину ее боковых сторон. Это значение можно найти, разделив ширину портала на 1,4. Если расстояние больше, то необходимо возведение задней стенки топливной камеры, тогда она и будет трапециевидной

Слишком глубокий камин будет отдавать меньше тепла в помещение, поэтому важно соблюдать соотношение ширины портала и глубины топки.
При устройстве очага можно использовать готовые металлические топки с оптимальными размерами. Это значительно облегчает работы по возведению конструкции

Выбор такой детали для очага может быть основан только на знании размеров помещения.
При проведении расчетов важно и правильно вычислить площадь просвета дымохода. Его величина не должна быть меньше, чем 1/10 площади пода топки. Если планируется купить для дымохода готовую трубу круглого сечения, то оптимальный диаметр ее будет 10-12 см.
Определив необходимые параметры камина, можно сделать нужные чертежи и эскизы оформления. После этого нужно приобрести все необходимые материалы.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

  • мастерок;
  • строительный уровень;
  • лопата;
  • рулетка;
  • емкость для замеса раствора;
  • шлифовальная машинка;
  • отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Работа над дымоходом

Классический канал имеет форму колпака, внутри которого размещена либо труба, либо керамические блоки. Задняя стенка конструкции всегда вертикальна и перпендикулярна основанию. Наклонные боковые элементы (45-60 градусов) обеспечивают равномерное сужение дымохода. Стенки канала должны быть довольно толстыми, чтобы снизить потери тепла.

Минимальная высота трубы – 5 м. Этот показатель зависит от высоты дома. На 2 м выше основания топливника посредством жидкого цементного раствора крепится дымовая задвижка.

Большое значение имеют термическая и тепловая изоляции трубы: если пренебречь необходимыми мерами, в ней может начать скапливаться конденсат или даже произойти возгорание. У наружного края трубы устанавливается улавливатель искр и дефлектор.

Составляющие части камина

Схема камина и его принцип работы

Прежде чем приниматься за сборку камина, я покажу вам из каких основных частей он состоит.

Конечно, многие знают, что его основными составляющими являются топка и дымоход, но существуют также множество других элементов:

  1. Зольник.
  2. Сборник дыма.
  3. Система конвекции.
  4. Устройство нагрева.
  5. Задвижка для уборки золы.
  6. Колосниковая решетка.
  7. Футеровка (Внутренний защитный облицовочный слой).
  8. Отсекатель пламени.
  9. Дверцы для защиты.

Каждый из этих элементов обеспечивает комфортную и безопасную работу с камином, тогда как основной процесс подпадает на топку и дымоход, обеспечивающий стабильную циркуляцию воздуха внутри каминной системы. Не стоит забывать и про «портал» — именно эта часть камина подпадает под декор.

Порядовка английского камина

Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.

Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.

Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.

Английский камин всегда выполняется с прямым дымоходом

Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.

Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.

Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.

Также крайне не рекомендуется использовать при возведении отопительных конструкций кирпич, имеющий полости. Под воздействием высоких температур он склонен к быстрому разрушению.

Трудности при постройке

Еще на уровне разработки проекта продумайте все необходимые задвижки: для тяги, для выхода продуктов сгорания, для экономии тепла.

Они должны быть вмонтированы при строительстве и хорошо функционировать при эксплуатации. В противном случае возможны негативные явления:

  • выход продуктов сгорания в помещение;
  • быстрый вывод тепла и остывание печи;
  • неэкономное использование топлива и пр.

Если ваш дом деревянный, и топка располагается близко от стен, необходимо произвести защиту помещения от возгорания. Для этого прокладывают зазоры между стенами и печью несгораемыми материалами. Лучше сделать дополнительный свободный зазор в 2— 3 см.

Если при эксплуатации замечен лишний налет сажи на стенках и уменьшение теплопроводности, проблема — в отделке горнила и печи. При строительстве и отделочных работах не рекомендуется смазывать стены глиной изнутри.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина
