Cхемы и особенности подключения гидравлического теплого пола

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

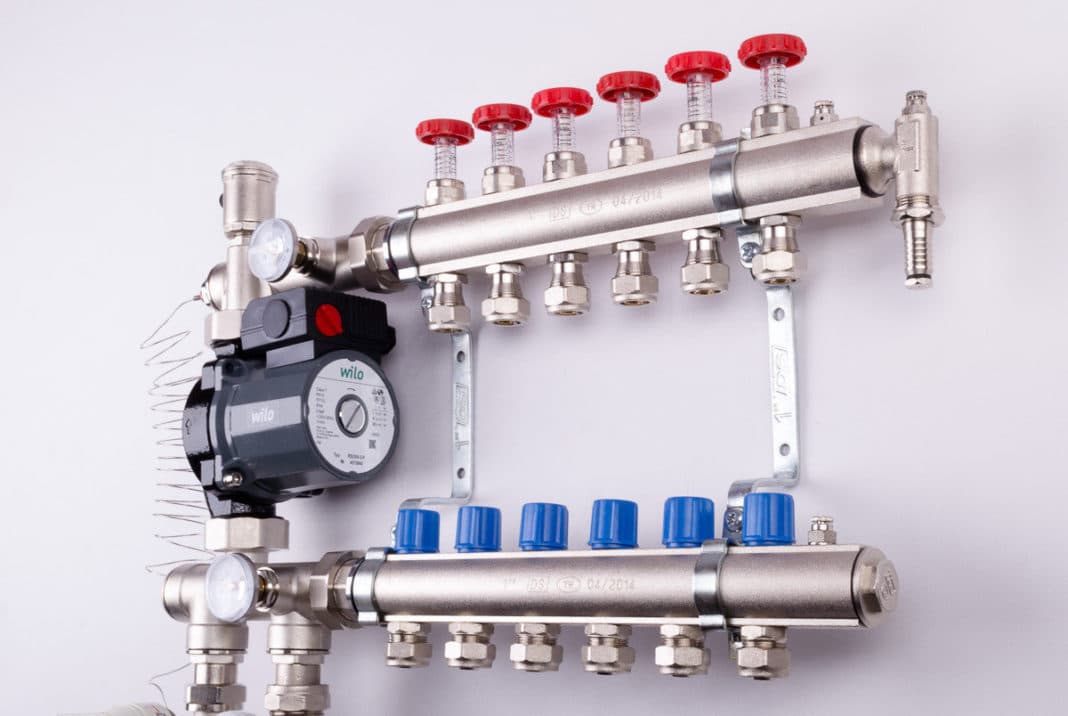

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Трехходовой клапан

По конструкционному решению трехходовой клапан имеет три отверстия, два из которых служат для поступления смешиваемых водяных потоков, а третий отводит теплоноситель в систему водяного контура. Схема обвязки предусматривает на обратке разветвление, позволяющее излишки охлажденного теплоносителя отправлять в водонагревательное устройство.


Строение трехходового термостатического смесительного клапана

Корпус трехходового клапана изготавливается из материалов, устойчивых к коррозии, например, из бронзы. К основной детали этого устройства относится термоголовка, которая устанавливается на шток через специальную буксу.

Она во время функционирования теплого пола реагирует на окружающую температуру, изменяя расположение буксы и регулируя в соответствии с выставленными значениями степень нагрева воды на выходе.

Для считывания температуры термоголовка оснащена датчиком, передающим сигналы приводу, который в зависимости от полученных значений закрывает или открывает клапан. Монтируется он так, чтобы термоголовка занимала горизонтальное положение. При длине трубопровода свыше 40 метров для прогонки воды по контурам устанавливается циркуляционный насос.

Из чего состоит отопительная система?

Из самого названия – водяная система отопления, становится понятно, что для ее работы необходима вода. В данном случае она является теплоносителем, который непрестанно циркулирует по замкнутому контуру. Вода нагревается в специальном котле, а затем – по трубам, доставляется к основному отопительному элементу, которым может выступать система «теплый пол» или радиаторы.

Конечно же, для более качественной, безопасной и экономичной работы системы можно использовать большое количество вспомогательного оборудования. Однако самая простая водяная отопительная система выглядит так:

Отопительные системы могут различаться по принципу циркуляции теплоносителя:

  • водяное отопление с принудительной циркуляцией;
  • с естественной.

Система с естественной циркуляцией теплоносителя

Система с естественной циркуляцией – прекрасный пример использования человеком элементарных законов физики. Принцип ее работы на самом деле прост – перемещение теплоносителя в трубах происходит по причине разности плотности холодной и горячей воды.

То есть, теплоноситель, нагреваемый в котле, становится более легким, его плотность уменьшается. Горячая вода вытесняется из котла поступающим в него холодным теплоносителем и легко устремляется вверх по трубе центрального стояка. А от него — к радиаторам. Там теплоноситель отдает свое тепло, остывает, и, вернув себе былую тяжесть и плотность, по трубам обрата возвращается вновь к нагревательному котлу – вытесняя из него новую порцию горячего теплоносителя. И такой цикл повторяется бесконечно.

Чтоб самостоятельно создать водную отопительную систему с естественной циркуляцией теплоносителя, важно помнить несколько простых правил.  Прежде всего – следует подобрать трубы наиболее подходящего диаметра для создания центрального стояка, а, кроме того, соблюсти необходимый угол уклона при прокладывании труб. Однако система с естественной циркуляцией имеет и несколько весомых недостатков

В первую очередь – необходимость использования тяжелых металлических труб (возникают сложности при монтаже). Кроме того, такая система исключает возможность регулирования уровня прогрева каждого отдельного помещения. Еще одним минусом системы можно назвать большой расход топлива

Однако система с естественной циркуляцией имеет и несколько весомых недостатков. В первую очередь – необходимость использования тяжелых металлических труб (возникают сложности при монтаже). Кроме того, такая система исключает возможность регулирования уровня прогрева каждого отдельного помещения. Еще одним минусом системы можно назвать большой расход топлива.

Рекомендуем к прочтению:Виды систем отопления

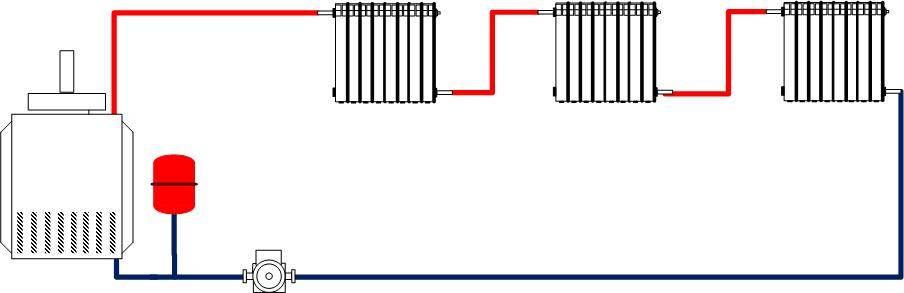

Система с принудительной циркуляцией теплоносителя

Отличительной чертой системы данного типа является обязательное дополнение ее циркуляционным насосом. Именно он способствует перемещению теплоносителя по трубам. Выглядит схема системы так:

В качестве одного из основных преимуществ системы с принудительной циркуляцией можно выделить то, что такое водяное отопление от электричества дает возможность контролировать посредством специальных вентилей уровень напора в каждом радиаторе – таким образом, контролируется и уровень прогрева помещения. Этот факт позволяет в некоторой степени снизить количество используемого для нагрева теплоносителя топлива.

Недостатком же системы является ее энергозависимость. В случае если в вашем доме возможны перепады напряжения или отключение электропитания, наиболее разумным решением будет использование комбинированной системы, которая совмещает в себе принудительную и естественную циркуляцию теплоносителя.

Монтаж отопительной системы

Наиболее практичным является создание в доме двухтрубной отопительной системы. Она являет собой два совмещенных контура, по одному из которых (подающие трубы) к радиаторам перемещается горячий теплоноситель. А остывшая вода от радиатора возвращается к котлу по второму контуру – трубам обратки.

Двухтрубная отопительная система с принудительной циркуляцией является прекрасным решением для любого частного дома. Она позволяет подключать специальные термостаты, позволяющие на каждом отдельном радиаторе контролировать степень нагрева. Систему можно дополнить специальными коллекторами, что сделает ее еще более эффективной.

Слив воды по этапам

Тёплые полы – это замкнутая система, поэтому позаботиться о сливных кранах стоит еще во время монтажных работ. Число клапанов должно быть равным числу водяных контуров.

p, blockquote 15,0,0,0,0 —>

Водяной пол – это по большому счёту длинный шланг, который уложен в пол. Вариант укладки, т.е. конфигурация контуров может быть разной, однако жидкостный контур работает по одному принципу – тепловой носитель отдаёт тепло окружающему пространству путём нагрева поверхности пола.

p, blockquote 16,1,0,0,0 —>

Перед мероприятием по сливу отопительную систему нужно отключить, потом выждать время, которое требуется для полного остывания всех ее элементов.

p, blockquote 17,0,0,0,0 —>

Взяв на заметку то, что контур с водой подсоединяется к основному трубопроводу, а место подсоединения находится выше уровня пола, сливается вода принудительно, при помощи воздушного компрессора.

p, blockquote 18,0,0,0,0 —>

Мощности бытового пылесоса для слива жидкости из водяной нагревательной системы маловато.

p, blockquote 19,0,0,0,0 —>

Опорожнение производится через обратную магистраль, оснащённую сливным клапаном, а компрессор подсоединяется к коллектору на входную трубу, из-за этого обратный клапан может создать определённые помехи при продувке трубы.

p, blockquote 21,0,0,0,0 —>

После соединения с коллектором компрессор для вытеснения теплового носителя из контура запускается и производится медленное увеличение давления воздушной подачи – до показателя, после которого жидкость стала вытекать на выходе. Не стоит забывать, что объём воды в каждом из контуров тёплых полов не такой уж большой, потому для ее приема хватит обычной небольшой ёмкости на 8-10 литров.

p, blockquote 22,0,0,0,0 —>

Компрессор должен быть включён до того момента, пока из трубы сразу за водой не начнёт непрерывно поступать воздух.

p, blockquote 23,0,0,0,0 —>

Когда у вас нет возможности использовать компрессор, можете воспользоваться другим способом опорожнения системы от жидкости и тем самым избежать разморозки отопительной системы. На вход тепловода надевают шланг подходящего размера длиной 1 метр с воронкой на конце. Конец с воронкой нужно приподнять повыше и медленно заливать в него антифриз (возьмите лучше ярко окрашенную). Постепенно из обратной трубы начнёт идти вода, а затем и жидкость. Процедура займёт время, но вы не пожалеете, что затратили силы.

p, blockquote 24,0,0,1,0 —>

p, blockquote 25,0,0,0,0 —>

Рекомендации по устройству отапливаемого пола на систему с естественной циркуляцией

Водяной пол соединяют с отопительной системой, в которой теплоноситель проходит самотеком, по существующим схемам.

Схема подключения

Чтобы подсоединить трубы водяного пола, надо установить хотя бы один регулировочный вентиль с диаметром в три четверти. С его помощью происходит регулировка температуры пола.

Для устройства водяного тёплого пола применяют металлопластиковые трубы 16 мм – у них максимальная теплоотдача. При этом шаг монтажа трубопровода составляет 200 мм.

Для постоянной работы обогреваемого напольного покрытия врезают в существующую отопительную систему циркуляционный насос 25 на 40 (25 на 60) на подающей трубе от отопителя (котла). Делают это по обычной байпасной схеме, устанавливая отсекающие вентили дюймового диаметра, встраивая обратный клапан, перекрывающий при функционирующем насосе подающий трубопровод.

Модуль обогреваемого пола возле дверей

Монтаж контура водяного пола начинают с обустройства модуля обогреваемого пола. Выбирают место возле двери с открывающей стороны. На высоту в 1000 мм от пола делают углубление в стенке или гипсокартонный каркас. Выполняют штробу для пола 50 на 50 мм.

Модуль возможно сделать самостоятельно, взяв щиток для монтажа электричества высотой 300 мм. Туда устанавливают по направлению вверх прямой клапан радиаторный под термоголовку. Внизу крепятся фитинги для труб. Сверху монтируют отвод в полдюйма с резьбой внутри и снаружи. На отвод накручивают тройник, а сверху устанавливают воздухоотвод. Такую конструкцию устанавливают в щиток, подключают контуры теплого пола, а модуль – к подаче на котел.

Зная некоторые особенности обустройства отопительных систем, учитывая меры безопасности, вполне возможно установить теплый пол в конструкцию с естественной циркуляцией теплоносителя.

</index>Поделиться ссылкой

Тёплые полы, как вид вспомогательного отопления, набирают всё большую популярность. Эту разновидность отопительных систем легко реализовать при монтаже отопления в новых или при реконструкции старых домов. Как же быть, если в доме смонтирована гравитационная система, то есть отопление с естественной циркуляцией теплоносителя (антифриз или вода)?

Подключить теплый пол на отоплении с естественной циркуляцией, определенно, можно и все будет работать, но придется сделать незначительные переделки. Так как трубопроводы гравитационной системы отопления проложены с определённым уклоном, то для циркуляции теплоносителя в системе отопления (на радиаторы) не нужен насос – циркуляция осуществляется на основе физических свойств нагретой и холодной воды (различный удельный вес: холодная тяжелее).

Но в трубопроводе тёплого пола нет уклонов и, поэтому, для его работы нужно «толкнуть» теплоноситель циркуляционным насосом.

Если рассматривать работу системы в целом, то получается следующее: когда есть электроэнергия, то работает радиаторное отопление и тёплый пол. При отсутствии электроэнергии, насос останавливается, и тёплый пол перестаёт функционировать, но радиаторное отопление продолжат работать. При подаче электроэнергии насос включается в работу и всё восстанавливается.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

  1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
  2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
  3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.
