Особая ситуация
В закрытых автономных теплоснабжающих системах помимо воздушников, применяют сепаратор воздуха. Он предназначается для отвода мелких воздушных пузырьков, насыщающих жидкость, так как они приводят к коррозии труб из стали, крыльчатки насосного оборудования и теплообменника.
Отвод пробок из воздушной камеры сепаратора происходит при помощи воздухоотводчика, функционирующего в автоматическом режиме.
Собирать пузырьки воздуха помогут:
- PALL кольца;
- сетки из нержавейки или меди.
Но стоимость сепараторов немаленькая, а польза от них весьма сомнительна. По мнению специалистов, в автономной системе можно обходиться без них.
Безусловно, информация относительно причин образования воздушных пробок и способов, как выдавить из системы отопления воздух, будет полезна для каждого владельца недвижимости.
https://youtube.com/watch?v=dQ-llV1aFZw
Правильное заполнение системы теплоносителем
Чтобы не сталкиваться с решением задачи, как спустить воздух в системе отопления, важно грамотно наполнять контур теплоносителем, для этого соблюдают следующее правила:
Заполнение любой системы проводят с самой нижней точки, для этого на этапе монтажа в трубопровод помещают шаровый вентиль.
Тепловой носитель следует подавать с невысокой скоростью, особенно это важно при заполнении протяженных контуров теплых полов.
При наполнении замкнутой системы выдерживают давление 1 – 1,5 бара, которое контролируют переносным или встроенным в магистраль манометром.
После наполнения системы (в гравитационной степень определяется количеством воды в расширительном баке, в принудительной – давлением) приступают к спуску воздуха из батарей. Перед этим желательно включить котел и нагреть воду до температуры около 60 °С.
После развоздушивания доливают теплоноситель и снова проверяют равномерность нагревания радиаторов – при положительном результате работы останавливают
Если снова обнаружен неравномерный прогрев батарей, процедуру развоздушивания повторяют, после чего доливают теплоноситель в контур.
Рис. 9 Как спустить воздух с системы отопления при помощи крана Маевского. Примеры их использования в радиаторах
<center>
</center>Задачу, как правильно стравить воздух из системы отопления, решают при помощи специальных приборов – ручных или автоматических воздухоотводчиков. Для отвода воздуха из радиаторов используют краны Маевского, процедура развоздушивания не представляет особых сложностей для любого пользователя и не требует применения дорогостоящего специального инструмента.<index>
Монтаж отопления в доме не является самоцелью. Обогрев должен обеспечивать нужную температуру во всех помещениях. Но даже правильно спроектированная и собранная система порой не работает. Вызвано это бывает отнюдь не отказом оборудования. Обыкновенный воздух в системе отопления – вот зачастую причина всех недоразумений и забот. Именно он вызывает посторонние шумы при работе обогрева и недостаточную эффективность, а то и полную его неработоспособность.
Профилактические меры
Конечно, знать, как продуть батарею отопления – это важно и нужно. Но лучше, чтобы завоздушивание системы случалось как можно реже
Лучше предупредить данную ситуацию и установить воздухоотводчик.
На данный момент воздухосборники систем отопления могут быть двух видов: ручные (представленные краном Маевского) и поплавковые (либо автоматические). Каждый из приведенных типов может быть установлен в различных местах, в которых есть опасность появления завоздушины. Конфигурация крана Маевского является традиционной. Автовоздушники же могут иметь угловое либо прямое исполнение.
Чтобы не ломать голову касательно того, как развоздушить систему отопления, в обязательном порядке надо установить воздухоотводчик на каждой батарее.
Ручной тип воздухоотводчика
Отводчики воздуха ручного типа обычно монтируются с торцевой стороны радиатора. С их помощью можно легко стравить лишний воздух. Достаточно иметь только специальный ключ. Производительность подобных устройств небольшая. Поэтому такой воздухосборник для системы отопления устанавливается лишь для пользования в домашних условиях.
Автоматический тип воздухоотводчика
Что касается воздухоотводчиков автоматического типа, они функционируют в автономном режиме. Откручивать, открывать ничего не нужно. Устройство все делает самостоятельно. Монтируют их строго в горизонтальном либо вертикальном положении. Но надо сказать, что такой клапан для спуска воздуха из системы отопления имеет один недостаток – высокая чувствительность к загрязнениям различного характера. Поэтому потребуется еще дополнительно установить фильтр, который будет очищать прибор от механических загрязнений.
Важно! Если образовался воздух в системе отопления, следует выяснить причину такой ситуации. Особенно, если ранее подобных проблем не возникало
Важно не просто убрать воздушную пробку, а принять все меры, чтобы она не появилась вновь. Поэтому надо проверить прибор на герметичность. Возможно, где-то следует поменять гайки либо подтянуть болты, более качественно заделать стыки. А возможно, воздухоотводчик установлен неправильно либо автоматический сепаратор воздуха для отопления вышел из строя.
Подводя итоги, можно сказать, что проблема завоздушивания системы является достаточно актуальной. Она может возникать и в городских многоэтажках, и в частных домах. Факторов образования лишнего воздуха может быть множество
Очень важно установить истинную причину и знать, как выпустить воздух из радиатора отопления грамотно, чтобы в дальнейшем подобных ситуаций не происходило
Немаловажную роль в исправной и эффективной работе радиаторов играет и монтаж специальных воздухоотводчиков. Установив такой прибор, хозяин дома или квартиры сможет забыть о проблеме появления воздушных пробок, сэкономит время и деньги, а также продлит срок службы всей системы теплоснабжения.
Система отопления без воздушных пробок
Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:
- правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
- использовать автоматические и ручные воздухоотводчики.
Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой
При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу
Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика
Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.
Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.
Как найти воздушную пробку?
В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.
Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.
Как определить воздушную пробку в батарее
Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке.
Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.
Избавляемся от воздушной пробки
При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.
Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом:
- Открывают ближайший к воздушному пузырю воздушный кран или клапан.
- Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.
Автоматический воздухоотводный клапан с угловым подключением
Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.
Как стравить воздух в автономных системах
У автономных теплоснабжающих систем с принудительной циркуляцией рабочей среды все обстоит иначе. Обычно создаваемый насосным оборудованием напор превышает высоту отопительного контура и тот может функционировать даже при наличии завоздушенности труб.
Но в процессе передвижения воздушных пузырей в трубах и батареях возникают посторонние звуки – гидравлические шумы. Если они будут раздаваться непрерывно, это будет доставлять немало неприятных моментов для жильцов.
Помимо этого, воздух способствует образованию коррозийных процессов в стальных деталях отопительного контура таких, как панельные радиаторы, трубы, сделанные из черной стали, и сердечники биметаллических приборов.
Когда нет кислорода, не происходит его контакт с теплоносителем и не появляется ржавчина. Теперь понятно, почему так мешает воздушная пробка в системе отопления частного дома.
Воздушные пробки
Что делать, если в доме с верхним розливом (подачей, проложенной по чердаку, и обраткой в подвале или подполе) после включения отопления все стояки остаются холодными?
Стравить воздух через сбросник расширительного бака. При верхнем розливе отопления он всегда расположен на чердаке, в верхней точке проложенного с уклоном розлива подачи.
Расширительный бачок со сбросником на чердаке дома с системой отопления верхнего розлива
Как запустить завоздушенный стояк в доме нижнего розлива (схемы отопления, при которой подача и обратка разведены по подвалу, а стояки отопления соединяются попарно)?
Проблема решается одним из двух способов:
| Изображение | Описание |
Кран Маевского на верхнем этаже дома с нижним розливом | Если есть доступ в квартиру на верхнем этаже, воздух стравливается через расположенный в ней кран Маевского. Для некоторых типов воздушников требуется ключ (с плоским выступом, треугольный и т.д.), некоторые открываются отверткой или пассатижами. |
Через сбросник на холостом стояке воздушную пробку можно выгнать в подвал | Иногда стояки можно перепустить из подвала — при условии, что один из них холостой (без отопительных приборов) и оборудован сбросником вместо заглушки. Чтобы выгнать воздушную пробку, достаточно перекрыть этот стояк и полностью открыть сброс на нем. Воздух вылетит на фронте потока воды. |
Почему может шуметь при штатной работе система ГВС с рециркуляцией?
Воздух в системе водоснабжения частного дома — причина гидравлических шумов. Циркуляционный насос продавливает воду через воздушную пробку, но не может выгнать воздух из верхней точки розлива ГВС. Проблема решается установкой в месте образования пробки автоматического воздухоотводчика или крана Маевского.
Одна из возможных схем ГВС с рециркуляцией. В верхней точке контура нужен воздушник
Почему не греют полотенцесушители в доме с циркуляционной системой ГВС?
Причина та же — воздух в перемычке между спаренными стояками горячего водоснабжения. Чтобы выгнать его, перекройте один из стояков и откройте до отказа один-два крана горячей воды на смесителях по этому стояку. Воздух будет вытеснен через них.
В современных домах полотенцесушители нагреваются при циркуляции воды в стояках ГВС
Узнать больше о том, как устроено водоснабжение в многоэтажке, вам поможет видео в этой статье.
Способы решения проблемы
Чтобы не допускать завоздушиваний системы отопления, следует грамотно ее спроектировать и смонтировать, периодически очищать и заливать теплоноситель без излишней торопливости. Рассмотрим основные способы, помогающие избегать подобных негативных проявлений.
Правильный монтаж
В системах отопления, в которых тепловой носитель циркулирует естественным образом, при верхнем типе разводки воздух удаляется через крышку расширительной емкости. Во время монтирования такой системы подающая магистраль устанавливается так, чтобы она подходила к баку вертикально.
Бак, обеспечивающий свободное пространство под расширение нагреваемого теплового носителя, должен устанавливаться в верхней точке всей системы, чтобы обеспечивать естественное поступление жидкости в системный контур.
Обратная линия тоже устанавливается с наклоном, по которому свободно перемещается жидкость.
Правильный монтаж поможет избежать воздуха в системе отопления
Если монтаж отопительной системы выполнен без ошибок, то появляющийся внутри контура воздух будет постепенно выдавливаться горячей жидкостью в верхнюю точку, покидая трубы через открытую крышку расширительной емкости.
Установка воздухоотводчиков
Как своевременно убрать воздух, накопившийся в системе отопления?
В верхней части системы отопления необходимо установить открытый расширительный бак, а герметично закрытый расположить в месте, где обратка попадает в котел (до входа трубы).
В подобной системе трубы подачи могут монтироваться без наклона, а тепловой носитель будет перемещаться под воздействием циркуляционного насоса. Кроме того, устанавливаются другие устройства, через которые выполняется сброс воздуха.
Из самой системы отопления спуск воздуха может осуществляться через специальные воздухоотводчики, работающие в автоматическом режиме, установленные на поворотных участках труб и в верхней точке системы. Из радиаторов пробки удаляются с помощью крана Маевского. По такому же принципу выводится воздух из контура, по которому вода циркулирует естественным образом, но в таком случае должна быть выполнена нижняя разводка труб.
Если все смонтировано правильно, то проблем с тем, как выгнать воздух в системе отопления, возникать не будет. Достаточно открыть нужные краны, а как только воздух из системы выйдет, снова закрыть их. Воздухоотводчики, работающие в автоматическом режиме, вообще открывать не требуется – их принцип работы основан на изменении показателя давления.
Если смонтирована система отопления закрытого типа, в ней обязательно устанавливается автоматический отводчик воздуха. Монтаж их выполняется по контуру в определенных местах, чтобы воздушные пробки удалялись локально. Смысл заключается в том, что на каждой части контура отопительной системы должна быть предусмотрена возможность для отведения воздуха. Пример этому – краны Маевского, которые устанавливаются на всех радиаторах. Открывают их ключом либо отверткой, давая возможность воздуху выйти из системы. Процедура довольно простая, но с ее помощью можно распределить тепловой носитель равномерно по всему радиатору.
Воздухоотводчик может решить проблему с воздухом в системе отопления
Для продления эксплуатационного периода автоматического отводчика воздуха, необходимо устанавливать хорошие фильтры и регулярно проводить промывку системы.
Нагрев теплоносителя
Иногда, чтобы удалить избыток воздуха естественным образом, просто сильно подогревают тепловой носитель. Повышение температурного режима стимулирует выделение воздуха и его перемещение по контуру системы. Разрешается нагревать жидкость, находящуюся в трубах, до ста градусов.
Если после такой операции воздушные пробки появляются снова, необходимо проверить все стыковочные участки на предмет их герметичности. Практически всегда возле того места, где образуется воздушный затор, имеется маленькая щель, откуда мелкими каплями сочится вода, и в которую постепенно проникает воздух. Заделав такую щель, вы сразу избавитесь от надоевшей проблемы.
Самыми уязвимыми местами, через которые проходит воздух, считаются радиаторы из алюминиевого материала. При воздействии на сплав горячей водой развиваются процессы коррозии, сопровождающиеся выделениями газов.
Если такие радиаторы часто завоздушиваются, рекомендуется их просто заменить.
Как бороться с воздушными пробками
Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.
Как спустить воздух в многоэтажном доме
Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru
В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.
При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.
Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru
Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.
Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.
Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru
Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.
Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.
Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.
Как предотвратить образование воздуха в системе отопления
Еще на стадии проектирования отопительной системы необходимо установить все элементы таким образом, чтобы обеспечить свободное, беспрепятственное «хождение» воздуха, который образуется при нагреве теплоносителя.
Все замкнутые системы обязательно оснащаются воздухоотводчиками.
Сепаратор воздуха и шлама Honeywell HF49.
В закрытых системах отопления могут применяться сепараторы воздуха, которые позволяют полностью очистить теплоноситель, как от растворенного воздуха, так и от воздуха в виде мелких и крупных пузырьков. Конструкция сепаратора позволяет задерживать и удалить частицы воздуха.

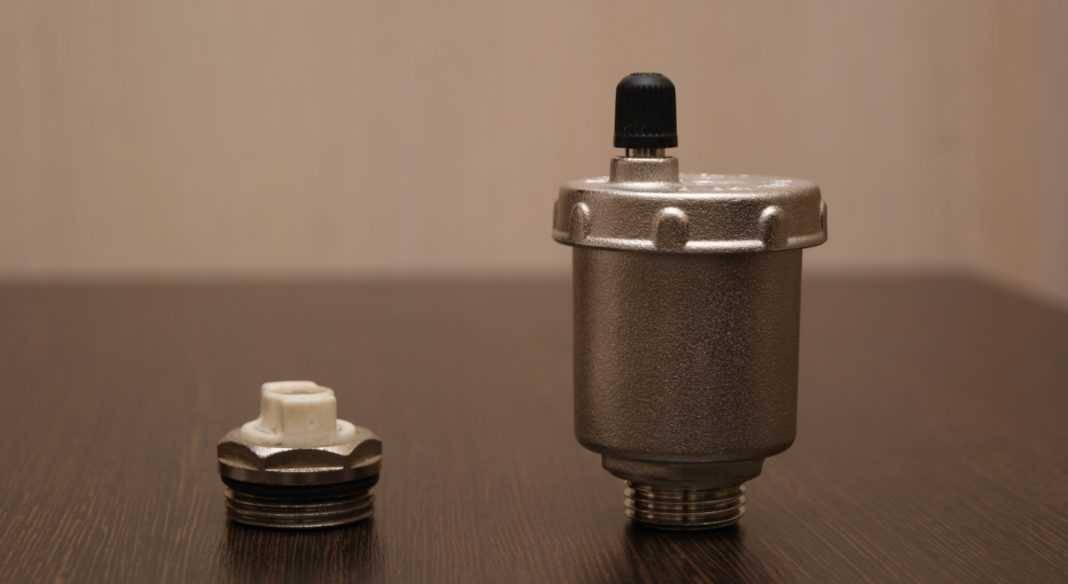

Кран Маевского и автоматический воздушник
Устранить завоздушенность системы отопления и избежать проблем с законом поможет простое устройство, предназначенное для устранения воздушных пробок. Кран открывается до тех пор, пока не начнёт выходить воздух.
Через кран Маевского вытечет лишь малое количество воды
В это время может сочиться вода, поэтому нужно заранее приготовить тару. Кран Маевского хорош тем, что у него очень маленькое отверстие, через которое не утечёт много воды. Как только воздух полностью выйдёт, устройство закрывают. Монтаж этого элемента разрешён нормативными актами. Недостаток крана в том, что его приходится вывинчивать и завинчивать вручную.
Когда воздух скапливается в трубах слишком часто, выкручивание крана может стать проблемой: не каждому захочется выполнять это утомительное действие несколько раз в неделю. Поэтому есть смысл рассмотреть другое устройство — автоматический воздухоотводчик (воздушник). Это вспомогательный элемент, представляющий собой корпус из бронзы или нержавеющей стали.
Часто воздухоотводчик устанавливается с отсекающим клапаном. Монтаж выполняют в таком порядке: сначала вкручивают клапан, затем в него ввинчивают воздушник. Принцип работы:
- воздух поступает в корпус и стравливается;
- когда начинает течь вода, она поднимает поплавок;
- поплавок прижимает клапан.
Давление в трубах очень большое, и если часто стравливать воздух, отвинчивая конструкцию или открывая кран, однажды может произойти срыв. При частых проблемах лучше пригласить специалистов. Зачастую только они могут установить истинную причину завоздушивания системы отопления многоквартирного дома и принять необходимые меры.
Причины и последствия
Многие не знают, откуда берется воздух в радиаторах и трубах. На самом деле существует несколько причин, почему воздушится система отопления. Самые распространенные случаи следующие:
- разгерметизировались стояки, особенно часто это случается при проведении каких-либо ремонтных работ, замене труб или радиаторов;
- при сливе теплоносителя из батареи;
- образование каких-либо дефектов на участках отопительной системы.
Кроме этого, подобные неприятности нередко возникают вследствие деформации труб. Определить, что проблема кроется именно в пробках можно по следующим характерным признакам:
1. В радиаторе появляется шум. Если возникает булькающий звук, то можно не сомневаться, что в системе отопления — завоздушенность.
2. Батареи начинают прогреваться неравномерно
Именно поэтому вначале необходимо обратить внимание на теплоотдачу приборов. В основном при таких проблемах трубы греют хорошо, а радиаторы остаются холодными или слегка теплыми.
3
Снижается давление. После того как происходит разгерметизации системы, в нее проникает воздух, как правило, это становится причиной появления протечек. Если такое произошло, нужно провести тщательный осмотр трубопровода и батареи и при необходимости подтянуть все имеющиеся соединения. В случае если краны закручены надежно, то требуется осмотреть целостность всей системы.
Этих признаков хватит для того, чтобы понять, что образовалась воздушная пробка
Кроме этого, стоит обратить внимание на неприятности, которые может спровоцировать такая проблема. Дело в том, что завоздушивание влияет на давление в батарее, заметно его понижает
Если воздуха много, то циркуляции может вовсе отсутствовать. В таком случае могут появиться и более серьезные неприятности в виде:
- траты за отопление заметно увеличатся;
- в трубах и радиаторах образуется ржавчина;
- появляются протечки.
Причины отсутствия циркуляции воды в системе отопления
