Печь из старой чугунной ванны своими руками: пошаговая инструкция

Печь № 3

Третий вариант печи зачастую используют в качестве садового барбекю и для приготовления пищи в летнее время. Если верхнюю камеру заполнить камнями, то такая конструкция заменит традиционную печь в небольшой бане, поэтому не обойдём стороной и эту модель.

1. Выливается фундамент под печь.
2. Ванна распиливается на две одинаковые составляющие.
3. На фундамент выставляются опоры, если хотите чтобы печь была повыше.
4. Устанавливается первая половина ванны. Сверху укладывается лист металла толщиной не менее 5 мм, который полностью перекроет верхнее и нижнее отделение и послужит варочной поверхностью.

   Строительство печи-мангала из чугунной ванны

5. В лист врезаем дымоходную трубу и привариваем по контуру сваркой.
6. Устанавливаем сверху вторую половину днищем вверх, предварительно вырезав отверстие под дымоход.
7. Металлический лист и половинки чугунного девайса склеиваем высокотемпературным герметиком. Это исключит попадание дыма в верхнюю камеру.

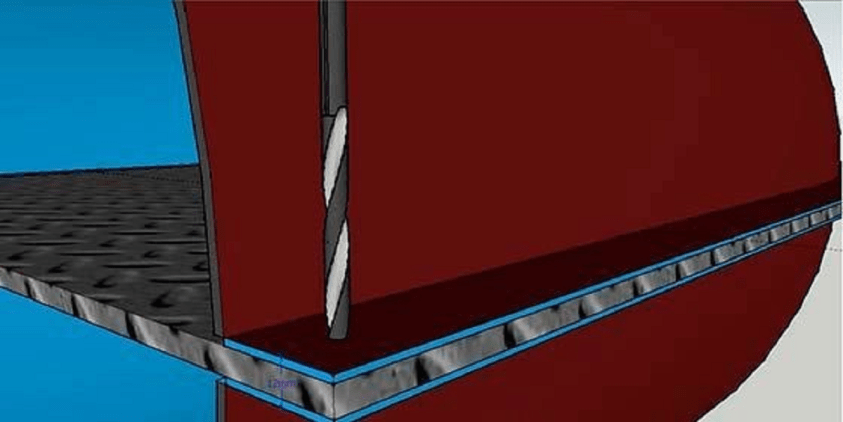

8. Зажимаем струбцинами обе части и высверливаем по контуру отверстия под болты 10 мм. Скрепляем обе части ванны и металлический лист.
9. Выкладываем кирпичный постамент под печь из трёх стенок.
10. Колосниковая решётка устанавливается в 15 см от низа топочной камеры. Если размер решётки мал, то приваривают два уголка для его установки.
11. Фасадную часть закрывают листом металла или кирпичной кладкой с установкой дверцы напротив топочной и поддувальной камер.

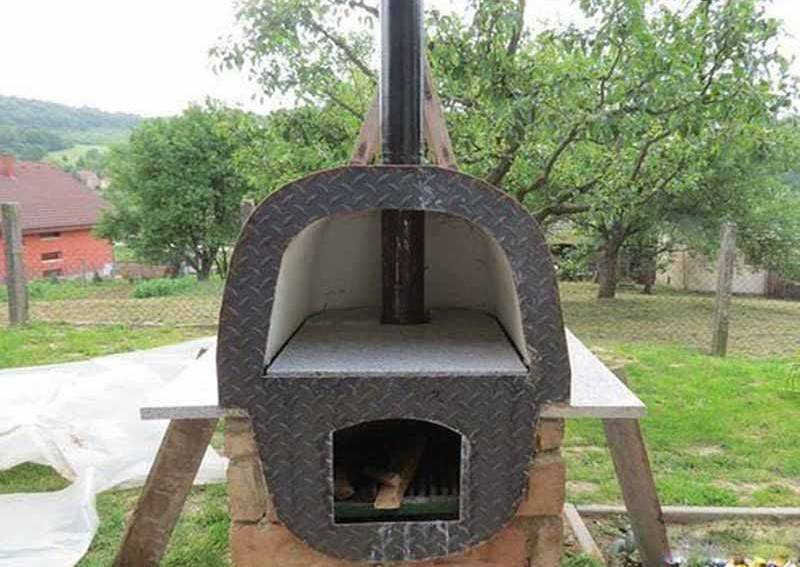

    Готовое изделие из чугунной ванны и листового металла

12. По размеру верхней камеры делается металлическая заслонка. В таком виде камеру можно использовать как духовой шкаф.
13. Теперь осталось придать изделию благородный вид: облицевать кирпич плиткой или штукатуркой.

Подобные нестандартные конструкции просты в изготовлении и требует минимальных финансовых затрат. Отслужившая своё вещь получит вторую жизнь, а вы получите удобную и практичную печь, которая прослужит вам верой и правдой долгие годы. опубликовано econet.ru

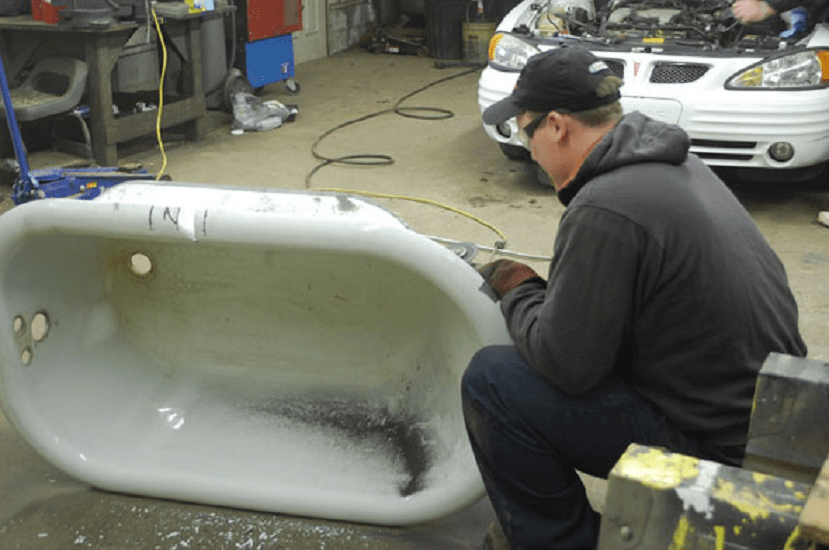

Распил ванны

Распиливать ванну лучше всего на улице, предварительно перевернув её вверх дном. Чугун – хрупкий металл, поэтому процедура требует аккуратности. Распил делается болгаркой. Приобретите сразу несколько режущих дисков. Делаем разметку, а потом по линии слегка надрезаем эмаль, чтобы при полном пропиле не образовывались сколы. Пропиливаем чугун под небольшим углом и следим, чтобы инструмент не нагревался. Делаем перерывы. Чтобы на финальной стадии пропила половинки распиленной ванны не зажали диск, положите подпорки из дерева или кирпича по краям реза.

Распил ванной делается болгаркой

Печь № 1

Такой вариант печи способен прогреть баню в 7 кв. м до 80 градусов всего за пару часов. Для постройки печи понадобится металлолом: чугунная ванна, газовый баллон и металлический барабан от ленточного транспортёра диаметром 40 см. Барабан можно заменить газовым баллоном или трубой – это будет топочная камера. Последовательность работ следующая:

1. Выливается бетонный фундамент под будущую печь.
2. Отрезается торец ванны.
3. Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
4. Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
5. На противоположном конце барабана приваривается вертикально газовый баллон.
6. Теперь получившуюся конструкцию укладывают в ванну.

   Кирпичная кладка вокруг ванны

7. К баллону приваривают дымоходную трубу.
8. Обкладывают фундамент кирпичом на высоту ванны. Для связки используют глиняный раствор.
9. После высыхания кладки её облагораживают керамической плиткой. Плиточный клей подбирают термостойкий.
10. В ванну засыпают камни фракцией от 7 до 15 см. Гранит или розовый кварцит. Камни быстро набирают температуру и долго отдают тепло. Кварцит выделяет в воздух химические соединения, которые нормализуют давление и обмен веществ. В такую ванну вместится примерно 350 кг камней. Банные технологи утверждают что этого количества камней хватает на баню в 10 кв. м.

Совет. Если к баллону приварить ровную металлическую площадку, то получится плита для нагрева чайника.

Поэтапное создание печи из ванны

Печь из чугунной ванны дело не простое. До того, как приступить к практическому воплощению, нужно как следует разобраться с конструкцией печи, и поэтапно смонтировать её у себя в воображении, учитывая все нюансы, и лишь после этого приступать к делу.

Монтаж изделия

После выбора типы воздвигаемой печи, распиловки ванны, определяются с её местоположением. По габаритам эти печи небольшие и относительно не тяжёлые: 120кг — вес чугуна и 120-160 кг — вес кирпича (60-80 шт.), но всё равно фундамент возводить придётся.

Варочный вариант

• Для простых печек для утилизации мусора и т.п. фундамент можно сформировать из кирпича. Для этого подготавливается неглубокий котлован, на основании формируется песчаная подушка. Песок трамбуется и на него выкладывается ряд кирпича с использованием цементного раствора.
• Для банных и других печей, находящихся внутри помещения, обустраивают фундамент по всем правилам. Формируется котлован на глубину не ниже 50см., делается деревянная опалубка с большими размерами, чем у габаритов будущей печи на 10-15 см. Формируется песчаная подушка из крупнофракционного песка, армируется с помощью вязания арматуры или сварной сетки (сетки-рабицы) каркас и заливается бетонным раствором с щебнем или керамзитом. Фундаменту дают устояться и набрать прочность, — к этапу формирования печи приступают не ранее чем через месяц.

Для бани

Многие задаются вопросом об использовании ванны для строительства бани, — возможно ли это? Да, такие печи существуют, хоть они широко не распространены.

Суть таких печей заключается в том, что часть ванны используется в качестве топочного отсека, — отпадает необходимость использовать сложные схемы монтажа, а также позволяет сэкономить на материале: количество кирпича значительно уменьшается, а шамотный не используется вовсе.

Для бани

Общая схема для таких печей одинакова, с небольшими конструктивными отличиями, например, монтаж бака для воды и способ его нагрева, но всё по порядку.

• После того, как фундамент набрал прочность (не менее 4х недель после заливки), на гидроизоляционной основе выкладывают первый сплошной ряд кирпича.
• В зависимости от конструкции, начинают формировать подвальную камеру высотой в один-два кирпича, которая перекрывается колосниковой решёткой.
• Сверху колосника устанавливается чашой вниз часть ванны, — она будет выполнять функцию топочного отделения. В этом элементе прорезают отверстие для приваривания дымовой трубы.

Конструкция может быть значительно усложнена добавлением в конструкцию колпаковых или канальных решений.

Также чугунная чаша может оснащаться дополнительными трубными элементами (теплообменниками) для обустройства печи баком для воды. В этом случае бак должен монтироваться выше уровня нахождения трубных теплообменников, — для обеспечения естественной циркуляции воды в системе.

• По периметру чугунный топочный отсек обкладывается кирпичом. Расстояние между металлом и кирпичной кладкой должен составлять не менее 10 см.
• Получившиеся пустоты заполняются песком и (или) битым стеклом. Стекло обладает отличной теплопроводностью, и потому обеспечит равномерный прогрев нижней части печи.
• Сверху чугунины, обложенной с боков кирпичом, обустраивается каменка для образования банного пара.

Как видно из вышенаписанного, обустроить простую каменку (сауну) не составить особого труда, однако для полноценной печи с увеличенным КПД и с обустроенным баком для воды придётся приложить творческую инженерную мысль, а также от души поработать сварочным аппаратом.

Для приготовления блюд

Духовка на свежем воздухе

Варочный вариант – более простая конструкция. Для её изготовления не потребуется особых навыков печника. Для монтажа потребуется немного:

• ванна, разрезанная пополам;
• металлический лист толщиной более 8мм (лучше рифлёный);
• труба для дымохода диаметром около 100мм;
• кирпич для основания;
• инструмент: лопата, дрель, болгарка, инвертор (постоянка), кельма, кирочка и т.п.
• расходники: глина, цемент, песок, болты, гайки, шайбы, электроды, силикон для каминов и т.д.

Этап №1: подготовка инструментов и материалов

Что касается транспортировки ванны на дачу, то самым сложным было донести её до прицепа. Чугун невероятно тяжёл и обладает магическим свойством: набирать массу с каждым сделанным шагом. Но кое-как с товарищами мы, всё-таки, уложили «бегемота» в подготовленное транспортное средство и я доставил его на место дальнейших работ.

Разрезать ванну лучше заранее ещё в квартире

После доставки основного «зверя» я принялся за подготовку всех остальных необходимых для выполнения задуманного принадлежностей:

Инструменты

Название	Назначение
Угловая шлифовальная машинка для работы с кругами диаметром 230 мм	Использование отрезных и шлифовальных кругов
Отрезные круги для работы с металлом	Резка чугуна
Шлифовальные круги	Шлифовка острых краёв срезов
Электрическая дрель	Сверление необходимых под болты отверстий
Кельма	Осуществление кладочных работ
Монтажный пистолет	Использование тюбика с герметиком
Ватерпас	Контроль горизонтали и вертикали создаваемой конструкции
Молоток	Многопрофильное

Работать придётся не только с металлом

Болгарка фирмы «Bosch» с достоинством перенесёт все нагрузки в битве с чугуном

Материалы

Кроме непосредственно самой чугунной ёмкости мне понадобились:

Название	Назначение
Металлический лист пятимиллиметровой толщины	Разделение камер
Кирпич	Создание надёжного основания для печи
Колосниковая решётка	Обустройство топочной камеры
Глина и песок	Замес кладочной смеси
Герметик жаростойкого типа	Герметизация стыков
Болты и гайки	Соединение элементов конструкции
Металлическая труба сечением 110-120 мм	Создание дымохода

Пример стальной трубы диаметром 110 мм подходящей для изготовления дымохода

Примеры защитной экипировки

Отделка

Отделка печи играет достаточно важную роль, но не ключевую. Все же отделку стоит проводить по нескольким причинам, включая:

• Более длительный срок сохранения тепла;
• Предупреждение непреднамеренных ожогов;
• Привлекательный внешний вид изделия.

В качестве отделочного материала может активно использоваться глина, песчаная смесь и многое другое. Нередко также применяется и керамическая плитка, которая придает ванне незабываемый внешний вид и запоминающуюся внешнюю фактуру.

Если планируете дополнительно окрашивать печь для придания привлекательного внешнего вида, то следует использовать специализированные жаростойкие краски для металла!

Каминные печи из чугунной ванны

Разумеется, не обязательно строить печку из ванны на полстены бани. Для небольшой парилки можно вполне обойтись небольшим камином с загрузкой очага из предбанника.

Для изготовления своими руками небольшой печки из ванны можно приспособить третью часть корпуса стандартной чаши или использовать одну из малоразмерных моделей длиной 120-130 см.

К сведению! Корпуса чугунных ванн идеально подходят для изготовления каминов, в том числе каминных печей для бани. При соблюдении технологии сборки дымохода и оформления каменки такая печка будет греть не хуже промышленного образца.

Отрезанная тыльная часть корпуса устанавливается на фундамент из жаропрочных кирпичей или блоков. Площадку для укладки дров необходимо покрыть листом из нержавейки, при этом место под дрова необходимо задвинуть на максимальную глубину внутрь корпуса. В процессе горения топлива раскаленные газы будут обтекать стенку или бывшее дно чугунной ванны, тем самым повышая КПД печи.

Глубина стандартной чугунной ванны колеблется от 40до 60 см, поэтому корпус камина легко поместится в простенке между парилкой и предбанником. Тыльную сторону корпуса необходимо обшить металлом, накрыть мелкоячеистой сеткой из нержавейки, и можно укладывать засыпку будущей каменки.

Строительство печки своими руками

Когда все предварительные работы сделаны, можно приступать непосредственно к строительству самой печи.

Фундамент

Конструкция печи довольно тяжелая, поэтому без фундамента не обойтись. Он не позволит прибору давать усадку и деформироваться.

Для не тяжелой по весу конструкции, фундамент может быть кирпичным. Для более весомой делается наливной — глубиной до 50 см. Чтобы печь находилась на удобном уровне, в фундамент бетонируют опоры нужной высоты.

Дальнейшие работы проводятся после полного высыхания фундамента.

Сборка конструкции: фото

1. Половина ванны, которая отведена под нижнюю топочную часть печи, промазывается герметиком, сверху покрывается предварительно вырезанным листом железа с вваренным дымоходом. Можно в этот лист вставить чугунную варочную плиту.

Фото 1. Чугунную ванну, аккуратно распиленную пополам, подготавливают к наложению герметика.

1. Сверху конструкция покрывается второй половиной ванны, дном вверх, пропуская дымоходную трубу в заранее вырезанное отверстие. Края, соприкасающиеся с металлическим листом, тоже промазываются герметиком.
2. Обе половины ванны и лист между ними скрепляются между собой болтами.

Фото 2. Соединенные половины ванны образуют корпус печи: топочную камеру и отсек для приготовления пищи.

1. Готовая конструкция крепится на опоры в фундаменте и обкладывается кирпичом. Кладка может быть только сзади и по бокам или же со всех сторон.
2. В нижнюю часть — топочную камеру — устанавливается колосниковая решетка.

Фото 3. Печь, собранная из двух половин ванны, почти готова. Остается приладить дверцы.

Если конструкция печи предусматривает закрытые кирпичной кладкой топку и поддувало, то при работе сразу монтируются дверцы: для поддувала в нижней части, для топки — чуть выше, напротив колосников.

Важно! Ручка заслонки или дверцы должна быть деревянной во избежание ожогов. Стенка выкладывается до места соединения краев ванны друг с другом

Кирпичи должны плотно прилегать ко всем краям печи

Стенка выкладывается до места соединения краев ванны друг с другом. Кирпичи должны плотно прилегать ко всем краям печи.

Для верхнего отсека печки предусматривается заслонка либо дверцы. В плотно закрывающейся части можно не только готовить любые блюда, но и даже выпекать хлеб.

Утепление варочной камеры

Верхняя половина затягивается сеткой-рабицей, закидывается раствором из 1 части глины и 2 частей песка, толщиной до 7 см и выравнивается. Можно задекорировать верх диким камнем, кусочками жаропрочной плитки или просто побелить.

Заключительный этап

Вот и все — печь готова, ею уже можно пользоваться. Но многие стараются придать ей более современный вид, для чего черновые работы скрывают красивой кладкой кирпича, облицовывают диким камнем или декоративной плиткой.

Фото 4. Готовая побеленная чугунная печь из ванны, установленная в саду на кирпичном основании.

Возможные сложности при работе

Проблемы при сооружении садовой печи могут возникнуть на подготовительном этапе при разрезании старой чугунной ванны.

Совет. Работы проводятся в очках и плотной одежде, закрывающей тело.

Резать ее нужно аккуратно, не спеша. Сначала по линии разметки рассекается слой эмали для предотвращения образования сколов. Потом под углом режут чугун, делая небольшие прорези, и не позволяя болгарке перегреваться. Для предотвращения зажатия диска половинками ванны, место разреза распирают деревянной палкой или кирпичом.

Изготовление: пошаговая инструкция

Как сделать печь из старой чугунной ванны своими руками? Начнем с фундамента.

Фундамент

Делаем разметку фундамента. С помощью лопаты вырываем яму глубиной 50 см. Засыпаем ее слоями песка и щебня, утрамбовываем. Накрываем «подушку» полиэтиленом, изолируя песчано-гравийный слой. Сооружаем общую опалубку и заливаем цемент на высоту 30 см.

В финале делаем армирование свободного объёма раствором цемента и песка (1:3). Фундамент должен постоять сутки, чтобы все затвердело.

Конструкция печи

Разрезаем ванну поперек. Движения должны быть плавными и осторожными, так как чугун хрупкий, а разрезать нужно ровно пополам. Одну часть ванны переворачиваем на спину (так, как ее использовали ранее). На нее нужно установить чугунную плиту, которая отделяет топливный отсек от пищевого. Он будет располагаться между двумя половинами ванн. В чугунной плите нужно сделать отверстие для дымохода, подходящее по характеристикам под диаметр трубы, которая и будет образовывать дымоход.

Фиксируем чугунную плиту и половины ванны, просверливая 4 дырки для болтов (10 см) и насаживая все части печки на болты. Швы проходим герметиком.

Дымоход (трубу) к этой конструкции присоединяем с помощью сварки. Теперь заготовку нужно установить на кирпичи, выравнивая конструкцию. Под топливным отсеком должен быть еще один маленький отдел — для поддувала. Подготавливаем чугун к сварке с помощью нагревания (заготовку лучше протопить с помощью дров, и процесс будет идти легче).

В финале сооружаем дверцы для каждого отсека. Также желательно сделать отверстие и дверцу в дымоходе.

Обкладываем печь кирпичом, чтобы сделать не только функциональной, но и красивой.

Классический вариант печи из чугунной ванны

Одной из наиболее популярных моделей считается двухсекционная топочная камера, изготовленная по стандартной схеме с топкой, поддувалом, зольником и горячей камерой, где, собственно, и собирается большая часть выделившегося тепла.

Конструкция печи состоит из двух секций – верхней и нижней, каждая из которых оборудуется своей дверцей. На изготовление одной печки расходуется одна полноразмерная чугунная ванна, длиной 180 см. Корпус разрезается на две половинки, которые соединяются между собой по контуру бортика. Между секциями укладывается лист стали, толщиной не менее 10 мм. В этот лист вваривается стальная труба для дымохода, которая выводится через точку расположения сливного отверстия в днище чугунной ванны.

О судьбе старой ванны

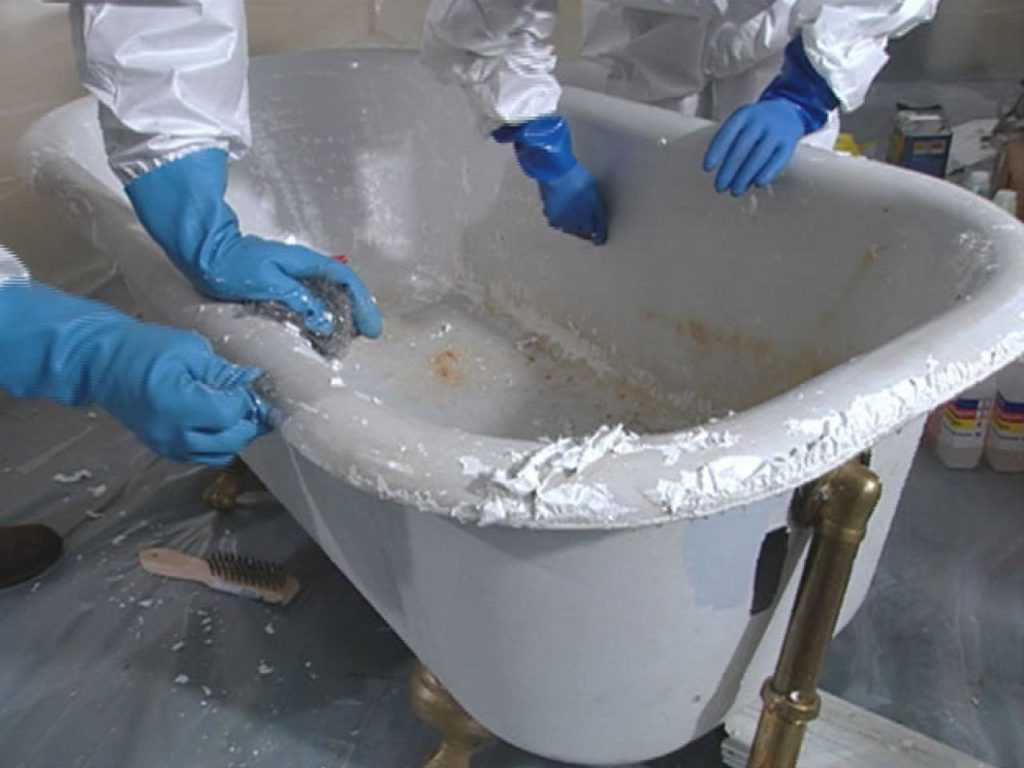

Чугунные ванны, как и любые сантехнические приборы, со временем выходят из строя — эмаль темнеет, на поверхности появляются сколы, потертости, а то и ржавчина. Просто выбросить предмет, который верой и правдой служил много лет, жалко; хранить нецелесообразно. Рано или поздно хозяева должны определить дальнейшую судьбу громоздкой купели, и она может быть решена следующими способами:

• Рациональный. Самое очевидное решение — сдать ванну в металлолом. В зависимости от габаритов и модели, ее вес может составлять от 70 до 150 кг, а объем чаши — 150-280 л. Вариант позволяет выручить некоторую (скромную) сумму.
• Практичный. Если на ванне нет крупных дефектов, ее можно восстановить, покрыв слоем эмали; другой способ состоит в отливке акрилового вкладыша. И в том, и в другом случае после реставрации срок жизни чугунной любимицы продлится минимум на десять лет.
• Креативный. Если вы решили обновить всю сантехнику, не спешите избавляться от старой; владельцу загородного участка она способна принести пользу и даже доставить удовольствие. Если немного подумать, старой ванне можно найти не одно интересное (а иногда и неочевидное) применение.

Для заядлого огородника Источник to-p.in

Резка чугунной ванны

Резка чугунной ванны

Первый этап строительства – резка старой ванной поперек на две равные части. Эта операция выполняется с помощью болгарки. Сначала производится разметка линии отреза – черта наносится маркером на эмаль или мелом на наружную часть чаши. Резку лучше всего производить по наружной части чаши, но при отсутствии такой возможности можно резать по внутренней части.

Резка изделий из чугуна – работа продолжительная и трудоемкая. Для этой работы применяется профессиональный инструмент, при отсутствии такового необходимо делать перерывы в работе, иначе болгарка может сгореть.

При работе необходимо соблюдать условия безопасности. На лицо лучше надеть защитную маску, иначе мельчайшие частицы эмали могут попасть в глаза. При резке чугуна образуется большое количество пыли – дыхание необходимо защитить марлевой повязкой или респиратором. Помещение, где проводятся работы, необходимо изолировать от смежных помещений – уборка пыли впоследствии доставит серьезные трудности.

При резке чаши ванну надо фиксировать, чтобы не зажимало диск болгарки. Осколки диска, лопнувшего при работе, могут нанести травмы. Распил ванной занимает, в среднем, около 45 – 60 минут (без учета перерывов). Скорость работы всегда зависит от уровня владения инструментом.

Нужно учитывать структуру чугуна – он имеет низкую ударную прочность. Поэтому наносить сильные удары, сильно нагружать механическими усилиями ванну нельзя.

Подготовительные работы

В первую очередь необходимо определиться с местом под печь для бани. Лучшим вариантом будет традиционная компоновка с выносом загрузочного окна топки в предбанник. Корпус чугунной ванны в 150 см получается слишком длинным, чтобы можно было целиком разместить печку в парилке. Поэтому первым делом нужно будет вырезать в перегородке между парной и предбанником проем. Ширина — 120 см, высота выбирается произвольно по уровню фундамента под печку из ванны.

Материалы и инструменты для работы

Для строительства печи потребуется довольно внушительный список материалов и деталей:

• Прежде всего, нужна сама чугунная ванна, лучше всего 150 см или 120 см. Корпус должен быть целым, перед началом работ можно проверить заливкой внутрь подкрашенной воды с добавкой моющего средства. На сливном отверстии допускаются сколы, но без глубоких и длинных трещин;
• Огнеупорный кирпич шамот, 25-30 шт.;
• Термостойкая кладочная смесь для каминов и печей;
• Красный пустотный кирпич, количество рассчитывается по высоте печи. Для простого случая потребуется не менее 120 шт.;
• Чугунный лист размером 100х60 см, толщиной не менее 8 мм для пода печи. Если в конструкции предусматривается варочная поверхность, дополнительно нужно будет купить плиту для садовых печек;
• Печная дверца с рамкой и колосниками на 6 ребер;
• Мытый кварцевый песок, потребуется не менее 4 ведер;
• Асбестовый шнур, лист толщиной 5 мм и размером 150х70 см;
• Дымоход – сэндвич.

Кроме того, нужно будет купить фланец – переходник, с помощью которого труба дымохода будет закреплена на чугунной ванне. Потребуется также кирпич и термостойкие материалы для выполнения противопожарной разделки в плоскости перегородки. Для печи из чугунной ванны используется та же схема, что и для металлических или кирпичных каменок.

Из инструментов в первую очередь потребуется:

• Угловая шлифмашина с отрезным кругом, диаметром не менее 150 мм;
• Электродрель с набором сверл;
• Остро отточенное зубило с молотком на 350-400 г;
• Разметочный инструмент, строительный уровень;
• Мастерок, емкости для замешивания кладочных растворов.

В процессе распиливания чугунного корпуса ванны образуется огромное количество грязной токсичной пыли, поэтому нужно заранее позаботиться о респираторе, защитных очках и сменной одежде. Если ванна совсем ржавая, то места со следами коррозии следует обработать кислотным ортофосфорным составом и оставить на хранение в бане минимум на сутки.

Дрова будут сгорать в глубине топки

Распил чугунной ванны

Неважно, какой формат будет выбран для печи в бане. Можно сделать каменку из полного корпуса или использовать половинку

Но резать чугунный корпус ванны все равно придется. Это наиболее сложная и грязная часть работы, от завершения которой зависит успех всего замысла строительства печи для бани.

Если делать печку для бани из двух половинок по типу садовой, то ванну пилить нужно будет с максимальной точностью. Иначе соединить в один корпус две части, отличающиеся по размеру на несколько миллиметров, будет крайне сложно. Придется подрезать и долго подгонять линию реза так, чтобы отрезанная кромка сложенных половинок находилась в одной плоскости. Работы много, поэтому такие печи для бани используют лишь в исключительных случаях.

Гораздо проще сделать баню из одной половинки или из целого корпуса. В первом случае печка получается довольно слабой, ее мощности хватит для небольшой бани с парилкой в 7-10 кубов. Печь из целого корпуса может греть парилку в полноразмерной бане.

Подготовка сводится к следующей процедуре:

• Переворачиваем чугунную ванну кверху дном и устанавливаем на кирпичи, четыре по углам и столько же вдоль будущей линии реза;
• Измеряем длину корпуса, отмечаем маркером срединную линию;
• Замеряем расстояние от средины до сливного отверстия и откладываем столько же, но уже в противоположную сторону. Это и есть точка или линия реза.

Резать нужно, последовательно снимая металл по всей длине линии реза. За каждый проход выбираем диском 1-2 мм. Когда толщина чугунной стенки в пропиле достигнет 2 мм, убираем инструмент, продеваем под чугунную ванну деревянный горбыль или полено и несильно бьем молотком по деревяшке. Корпус должен расколоться точно по разметке.

Важно! Если пытаться распилить чугунную ванну сплошным резом так, как это делается для стали и нержавейки, то, скорее всего, корпус расколется. Для бани ванна будет потеряна, из нее можно сделать цветник или помпейскую печь

Края аккуратно зачищаем, дефекты, если нужно, срубаем зубилом и молотком.

Подготовка материалов и инструментов

Чтобы создать такую чудо-печь из ванны, нужно подготовить:

• угловую шлифовальную машину (болгарку);
• 2–3 круга по металлу толщиной не менее 1 мм, диаметром 12,5 см;
• электродрель;
• сверла по металлу диаметром 9, 11 мм;
• круги для шлифования;
• напильники;
• молоток;
• уровень;
• строительный пистолет (для нанесения герметика);
• отвес;
• шпатель;
• мастерок.

Материалы, которые вам понадобятся:

• железный или стальной лист 5 мм;
• огнеупорный красный кирпич;
• колосниковая решетка;
• герметик;
• сетка-рабица;
• глина;
• песок;
• металлический уголок;
• болты с гайками, шайбами;
• труба для дымохода диаметром 12 см.

Что касается транспортировки ванны на дачу, то самым сложным было донести её до прицепа. Чугун невероятно тяжёл и обладает магическим свойством: набирать массу с каждым сделанным шагом. Но кое-как с товарищами мы, всё-таки, уложили «бегемота» в подготовленное транспортное средство и я доставил его на место дальнейших работ.

Разрезать ванну лучше заранее ещё в квартире

Инструменты

Название	Назначение
Угловая шлифовальная машинка для работы с кругами диаметром 230 мм	Использование отрезных и шлифовальных кругов
Отрезные круги для работы с металлом	Резка чугуна
Шлифовальные круги	Шлифовка острых краёв срезов
Электрическая дрель	Сверление необходимых под болты отверстий
Кельма	Осуществление кладочных работ
Монтажный пистолет	Использование тюбика с герметиком
Ватерпас	Контроль горизонтали и вертикали создаваемой конструкции
Молоток	Многопрофильное

Работать придётся не только с металлом

Болгарка с достоинством перенесёт все нагрузки в битве с чугуном

Материалы

Название	Назначение
Металлический лист пятимиллиметровой толщины	Разделение камер
Кирпич	Создание надёжного основания для печи
Колосниковая решётка	Обустройство топочной камеры
Глина и песок	Замес кладочной смеси
Герметик жаростойкого типа	Герметизация стыков
Болты и гайки	Соединение элементов конструкции
Металлическая труба сечением 110-120 мм	Создание дымохода

Пример стальной трубы диаметром 110 мм подходящей для изготовления дымохода

Примеры защитной экипировки

Каминные печи из чугунной ванны

Разумеется, не обязательно строить печку из ванны на полстены бани. Для небольшой парилки можно вполне обойтись небольшим камином с загрузкой очага из предбанника.

Для изготовления своими руками небольшой печки из ванны можно приспособить третью часть корпуса стандартной чаши или использовать одну из малоразмерных моделей длиной 120-130 см.

К сведению!
Корпуса чугунных ванн идеально подходят для изготовления каминов, в том числе каминных печей для бани. При соблюдении технологии сборки дымохода и оформления каменки такая печка будет греть не хуже промышленного образца.

Отрезанная тыльная часть корпуса устанавливается на фундамент из жаропрочных кирпичей или блоков. Площадку для укладки дров необходимо покрыть листом из нержавейки, при этом место под дрова необходимо задвинуть на максимальную глубину внутрь корпуса. В процессе горения топлива раскаленные газы будут обтекать стенку или бывшее дно чугунной ванны, тем самым повышая КПД печи.

Глубина стандартной чугунной ванны колеблется от 40до 60 см, поэтому корпус камина легко поместится в простенке между парилкой и предбанником. Тыльную сторону корпуса необходимо обшить металлом, накрыть мелкоячеистой сеткой из нержавейки, и можно укладывать засыпку будущей каменки.
