Печь из чугунной ванны: изготовление, отделка, фото

Подготовка материалов и инструментов

Чтобы создать такую чудо-печь из ванны, нужно подготовить:

угловую шлифовальную машину (болгарку);
2–3 круга по металлу толщиной не менее 1 мм, диаметром 12,5 см;
электродрель;
сверла по металлу диаметром 9, 11 мм;
круги для шлифования;
напильники;
молоток;
уровень;
строительный пистолет (для нанесения герметика);
отвес;
шпатель;
мастерок.

Материалы, которые вам понадобятся:

железный или стальной лист 5 мм;
огнеупорный красный кирпич;
колосниковая решетка;
герметик;
сетка-рабица;
глина;
песок;
металлический уголок;
болты с гайками, шайбами;
труба для дымохода диаметром 12 см.

Что касается транспортировки ванны на дачу, то самым сложным было донести её до прицепа. Чугун невероятно тяжёл и обладает магическим свойством: набирать массу с каждым сделанным шагом. Но кое-как с товарищами мы, всё-таки, уложили «бегемота» в подготовленное транспортное средство и я доставил его на место дальнейших работ.

Разрезать ванну лучше заранее ещё в квартире

Название	Назначение
Угловая шлифовальная машинка для работы с кругами диаметром 230 мм	Использование отрезных и шлифовальных кругов
Отрезные круги для работы с металлом	Резка чугуна
Шлифовальные круги	Шлифовка острых краёв срезов
Электрическая дрель	Сверление необходимых под болты отверстий
Кельма	Осуществление кладочных работ
Монтажный пистолет	Использование тюбика с герметиком
Ватерпас	Контроль горизонтали и вертикали создаваемой конструкции
Молоток	Многопрофильное

Работать придётся не только с металлом

Болгарка фирмы «Bosch» с достоинством перенесёт все нагрузки в битве с чугуном

Название	Назначение
Металлический лист пятимиллиметровой толщины	Разделение камер
Кирпич	Создание надёжного основания для печи
Колосниковая решётка	Обустройство топочной камеры
Глина и песок	Замес кладочной смеси
Герметик жаростойкого типа	Герметизация стыков
Болты и гайки	Соединение элементов конструкции
Металлическая труба сечением 110-120 мм	Создание дымохода

Пример стальной трубы диаметром 110 мм подходящей для изготовления дымохода

Примеры защитной экипировки

Монтаж печи

Печь из старой ванны, размещаемая на дачном участке или земельном участке частного дома, состоит из трех основных частей:

Топка из старой ванной;
Фундамент печи;
Кирпичная кладка, облицовка.

После подготовки ванной (распила на две равные части) приступают к сооружению фундамента.

Сооружение фундамента

С помощью колышков и шнура производят разметку будущего фундамента. Фундамент выполняется из бетонного раствора или кирпичной кладки.

Сначала отрывается траншея прямоугольной формы, глубина ее должна составлять не менее 500 мм. На дно траншеи укладывается слой песка и щебня, слои утрамбовываются. Поверх подушки укладывается слой гидроизоляции – обычно это полиэтиленовая пленка. В центральной части сооружается опалубка для поднятия основания фундамента под топку. Чаще всего просто сооружается общая опалубка и фундамент заливается на высоту не менее 250 – 300 мм от уровня грунта.

Свободный объем армируется и заливается раствором цемента и песка в пропорции 1 мера цемента на 3 меры песка. В другом случае объем заполняется кирпичной кладкой.

После выполнения работ по сооружению фундамента ему дают время на качественное застывание.

Сборочные работы

После застывания фундамента приступают к сборочным работам. На основание фундамента устанавливается первая половина чаши (без сливных отверстий). Поверх разворота чаши укладывается на жаропрочный герметик лист металла, вырезанный по шаблону ванной.

Иногда в листе прорезаются отверстия для использования в качестве варочной поверхности.

В листе перекрытия прорезается отверстие, соответствующее диаметром подобранной трубе дымохода. Труба приваривается к листу перекрытия с помощью электродуговой сварки.

На лист перекрытия укладывается вторая половина ванной. Предварительно стык закладывается жаропрочным герметиком, вместо сливного (нижнего) отверстия прорезается проход для дымовой трубы. Сначала размечается отверстие по сечению используемой трубы, затем по разметке просверливаются отверстия. Выбивать обсверленный элемент опасно – чугун хрупок – поэтому отверстия соединяются прорезями болгарки.

По периметру стыка двух полусфер ванной просверливаются отверстия, стык стягивается болтами М10 или М12. Крепеж устанавливают с шагом в 150 – 200 мм. При затягивании болтов не нужно прилагать излишних усилий – чугун может лопнуть. В нижней полусфере на высоте 15 см от нижней точки свода закрепляются болтами опоры для колосниковой решетки. Монтаж опор обязателен, иначе при сдвиге колосника горящие дрова упадут в нижнюю часть топки и нарушится качество горения. Основные работы по сооружению топки завершены.

Лицевую часть топки оборудуют двумя способами – из металла и в кирпичную кладку. В случае применения листа металла производится его разметка и нарезка под соответствующий размер болгаркой. Крепление его к разрезному торцу топки производят через металлические уголки, прикрепленные к чаше и листу через отверстия с помощью болтов. В плоскости листа вырезаются проемы для малой (нижней) дверцы поддувала и большой верхней двери топки (служащей для загрузки топлива). Дверцы устанавливаются обычно на приварные петли.

Стоимость металла и объем работ при такой реализации лицевой части печи превышают вариант монтажа кирпичной кладки. При выполнении кладки с торца топки в ней оставляют закладные и проемы для установки дверок.

После сборки лицевой части нижняя полусфера топки обкладывается кирпичом. Сначала выводится первый угол (по отвесу), затем кладку продолжают по периметру топки.

После застывания кладки приступают к работам по тепловой изоляции верхней полусферы. Для этого на нее укладывается сетка-рабица. Сетка должна плотно прилегать к поверхности топки – для этого ее закрепляют к кирпичной кладке по периметру. Рабица служит каркасом, опорной конструкцией для слоя глины. В сетку плотно забивается первый слой заранее подготовленного глиняного раствора средней вязкости. После частичного застывания наносится и выравнивается финишный слой глины.

Глина должна застыть – ее необходимо укрыть от осадков пленкой, не ограничивая доступ воздуху. После застывания глина чаще всего покрывается несколькими слоями известковой побелки.

На трубу дымохода нужно установить грибок для защиты от осадков.

Некоторые умельцы рекомендуют применять чугунные ванны для строительства печь для бань. Причем чугунная ванна выступает основой каменки и одновременно служит верхним сводом топки, на нее могут плеснуть ледяной водой в раскаленном состоянии. Чугун в этом случае может треснуть. Сделать печь для бани из чугунной ванны – рассчитывать на определенное везение, не знать свойств чугуна.

Строительство печки своими руками

Когда все предварительные работы сделаны, можно приступать непосредственно к строительству самой печи.

Фундамент

Конструкция печи довольно тяжелая, поэтому без фундамента не обойтись. Он не позволит прибору давать усадку и деформироваться.

Для не тяжелой по весу конструкции, фундамент может быть кирпичным. Для более весомой делается наливной — глубиной до 50 см. Чтобы печь находилась на удобном уровне, в фундамент бетонируют опоры нужной высоты.

Дальнейшие работы проводятся после полного высыхания фундамента.

Сборка конструкции: фото

Половина ванны, которая отведена под нижнюю топочную часть печи, промазывается герметиком, сверху покрывается предварительно вырезанным листом железа с вваренным дымоходом. Можно в этот лист вставить чугунную варочную плиту.

Фото 1. Чугунную ванну, аккуратно распиленную пополам, подготавливают к наложению герметика.

Сверху конструкция покрывается второй половиной ванны, дном вверх, пропуская дымоходную трубу в заранее вырезанное отверстие. Края, соприкасающиеся с металлическим листом, тоже промазываются герметиком.
Обе половины ванны и лист между ними скрепляются между собой болтами.

Фото 2. Соединенные половины ванны образуют корпус печи: топочную камеру и отсек для приготовления пищи.

Готовая конструкция крепится на опоры в фундаменте и обкладывается кирпичом. Кладка может быть только сзади и по бокам или же со всех сторон.
В нижнюю часть — топочную камеру — устанавливается колосниковая решетка.

Фото 3. Печь, собранная из двух половин ванны, почти готова. Остается приладить дверцы.

Если конструкция печи предусматривает закрытые кирпичной кладкой топку и поддувало, то при работе сразу монтируются дверцы: для поддувала в нижней части, для топки — чуть выше, напротив колосников.

Важно! Ручка заслонки или дверцы должна быть деревянной во избежание ожогов. Стенка выкладывается до места соединения краев ванны друг с другом. Кирпичи должны плотно прилегать ко всем краям печи

Кирпичи должны плотно прилегать ко всем краям печи

Стенка выкладывается до места соединения краев ванны друг с другом. Кирпичи должны плотно прилегать ко всем краям печи.

Для верхнего отсека печки предусматривается заслонка либо дверцы. В плотно закрывающейся части можно не только готовить любые блюда, но и даже выпекать хлеб.

Утепление варочной камеры

Верхняя половина затягивается сеткой-рабицей, закидывается раствором из 1 части глины и 2 частей песка, толщиной до 7 см и выравнивается. Можно задекорировать верх диким камнем, кусочками жаропрочной плитки или просто побелить.

Заключительный этап

Вот и все — печь готова, ею уже можно пользоваться. Но многие стараются придать ей более современный вид, для чего черновые работы скрывают красивой кладкой кирпича, облицовывают диким камнем или декоративной плиткой.

Фото 4. Готовая побеленная чугунная печь из ванны, установленная в саду на кирпичном основании.

Возможные сложности при работе

Проблемы при сооружении садовой печи могут возникнуть на подготовительном этапе при разрезании старой чугунной ванны.

Совет. Работы проводятся в очках и плотной одежде, закрывающей тело.

Резать ее нужно аккуратно, не спеша. Сначала по линии разметки рассекается слой эмали для предотвращения образования сколов. Потом под углом режут чугун, делая небольшие прорези, и не позволяя болгарке перегреваться. Для предотвращения зажатия диска половинками ванны, место разреза распирают деревянной палкой или кирпичом.

Советы по правильному распиливанию ванны

Когда все материалы, инструменты собраны, можно приступать к разрезанию емкости. Для удобства ее можно перевернуть чашей вниз или уложить набок.

Тематический материал:

Мангал-коптильня из баллона
Барбекю из бетона
Поленница для дров из металла

Орудовать болгаркой нужно аккуратно, чтобы не повредить поверхность.

Перед тем, как начать распиливать ванну, стоит учесть несколько ньюансов:

Нанесение разметки упростит разрезание изделия.
Первой снимают слой эмали строго по проведенной линии. Это поможет предотвратить появление сколов по краям.
Следующий шаг – разрезать чугун. Делают это постепенно, небольшими кусками примерно по 10 см, чтобы не перегреть болгарку.
Когда ванна уже распилена пополам, под каждую часть ставят опоры. Они не дадут деталям упасть и повредить инструмент, материал.

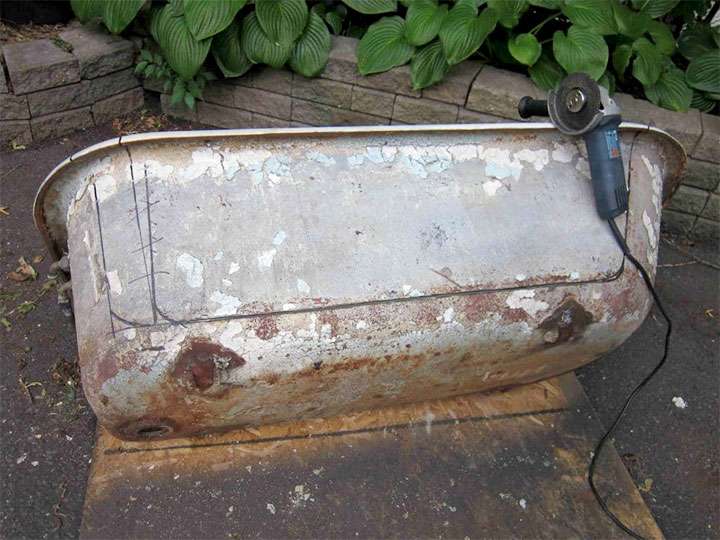

Фото: разметка и распил ванны

При условии использования качественной болгарки, обработка чугуна займет не более 1 часа.

Для барбекю понадобятся две половинки ванны: одна часть будет выполнять функцию камеры загрузки топлива, другая необходима для приготовления блюд. Для банной печки или камина будет достаточно одной половинки.

Плюсы применения чугуна

Чугун – сам по себе замечательный материал. Он очень прочен, хоть и немного хрупковат, обладает отличной теплопроводностью и свойством сохранять тепло. Именно поэтому его так охотно использовали в производстве ванн, батарей и других отопительных изделий. Поэтому нет ничего удивительного в том, что наши граждане, отличающиеся находчивостью, стали изготавливать из ванн различные печные устройства, — благо, что и форма для этого подходящая.

Бывает и такой чугун

Преимущества чугуна для печных изделий:

безопасен для жизни и здоровья человека, — этот материал при нагревании не выделяет опасных для человеческого организма химических соединений;
устойчив к высоким перепадам температур, — это позволяет изделиям из этого материала быть долговечными, особенно в условиях агрессивной внешней среды;
повышенная теплоотдача позволяет быстрее нагревать помещение;
повышенная прочность, которая превосходит количественные характеристики других металлических печных изделий;
использование этого материала позволяет обеспечить пожарную безопасность.

Недостатки, связанные с устойчивостью к резкому механическому воздействию и некоторую подверженность к коррозии, при правильной эксплуатации легко нивелировать. Потому в целом можно утверждать, что чугун – один из наилучших материалов для изготовления печей, как целиком, так и для использования его в качестве отдельных элементов: зольников, заслонок, варочных плит и т.д.

Печь из чугунной ванны своими руками

Достоинства чугуна

Печь из чугунной ванны будет практически вечной. Даже эмаль прогорит небыстро. В советское время эмаль наносилась двумя слоями. В составе эмали содержался кварцевый песок. После покрытия эмалью изделие запекали в печи при температуре более 800 градусов. Песок расплавлялся, и такое покрытие служило десятки лет. Повредить эмаль можно было только сильным ударом от тяжёлого предмета.

Помимо этого чугун обладает большой теплоёмкостью, хорошо накапливает и отдаёт тепло. Не боится коррозии. Промышленность выпускает топки и колосники из чугуна, так как он долго не прогорает в отличие от стали. Но чугун достаточно хрупкий металл.

Распил ванны

Распиливать ванну лучше всего на улице, предварительно перевернув её вверх дном. Чугун – хрупкий металл, поэтому процедура требует аккуратности. Распил делается болгаркой. Приобретите сразу несколько режущих дисков. Делаем разметку, а потом по линии слегка надрезаем эмаль, чтобы при полном пропиле не образовывались сколы. Пропиливаем чугун под небольшим углом и следим, чтобы инструмент не нагревался. Делаем перерывы. Чтобы на финальной стадии пропила половинки распиленной ванны не зажали диск, положите подпорки из дерева или кирпича по краям реза.

Фундамент для печи

Вид фундамента зависит от общего веса печи:

для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.

Верх основания устраивают вровень с полом или ниже уровня пола на 15 см. Для защиты основания от влаги, дно и стенки опалубки обкладывают рубероидом и все соединения промазывают битумом.

Печь № 1

Такой вариант печи способен прогреть баню в 7 кв. м до 80 градусов всего за пару часов. Для постройки печи понадобится металлолом: чугунная ванна, газовый баллон и металлический барабан от ленточного транспортёра диаметром 40 см. Барабан можно заменить газовым баллоном или трубой – это будет топочная камера. Последовательность работ следующая:

Выливается бетонный фундамент под будущую печь.
Отрезается торец ванны.
Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
На противоположном конце барабана приваривается вертикально газовый баллон.
Теперь получившуюся конструкцию укладывают в ванну.

Печь № 2

Из распиленной на две части чугунной ванны можно сделать топочную камеру для банной печи. Понадобится одна половина, вторую можно использовать для камина.

Обустраиваем фундамент.
Устанавливаем половинку ванны вверх куполом. Обрезанный край вставляется в стену, откуда будет производиться топка. Оставшаяся часть ванны остаётся в парной.

Оставшуюся половину можно использовать для возведения камина. Чугун с лёгкостью выдержит кирпичную кладку, если облицевать камин арочным сводом. Причём для этого не нужно изготавливать сложный шаблон из фанеры. Передняя часть оформляется порталом. Выводится дымоход. Можно сделать камин закрытым, установив на топливник прозрачную дверцу, и любоваться пламенем.

Печь № 3

Третий вариант печи зачастую используют в качестве садового барбекю и для приготовления пищи в летнее время. Если верхнюю камеру заполнить камнями, то такая конструкция заменит традиционную печь в небольшой бане, поэтому не обойдём стороной и эту модель.

Выливается фундамент под печь.
Ванна распиливается на две одинаковые составляющие.
На фундамент выставляются опоры, если хотите чтобы печь была повыше.
Устанавливается первая половина ванны. Сверху укладывается лист металла толщиной не менее 5 мм, который полностью перекроет верхнее и нижнее отделение и послужит варочной поверхностью.

Подобные нестандартные конструкции просты в изготовлении и требует минимальных финансовых затрат. Отслужившая своё вещь получит вторую жизнь, а вы получите удобную и практичную печь, которая прослужит вам верой и правдой долгие годы.

Чугунные печи: оценим преимущества

Почему самодельная чугунная печь (в нашем случае печка из чугунной ванны) столь выгодна? Чугун относится к числу наилучших материалов для этой цели, однако печи из чугуна, изготовленные заводским способом, стоят довольно дорого. Популярность этот материал приобрёл благодаря прочности, хотя он и хрупкий. Кроме того, он отличается стойкостью к воздействию критично высоких температур и неприхотливостью при эксплуатации.

Современные чугунные печи пользуются особой популярностью

Сравнивая чугунную и кирпичную печи, скажем, что теплопроводность гораздо лучше у первой. А поскольку в бане высокую температуру поддерживают не постоянно, материал не должен отличаться чувствительностью к температурным перепадам.

В зимнее время баню на дачном участке обычно не топят, из-за чего кирпич иногда начинает крошиться, чугуну же подобные проблемы неведомы. Что касается пожарной безопасности, то абсолютно не опасна только новая печь из кирпича. У старого изделия искры могут прорываться через трещины.

В целях повышения эстетики печь из чугунной ванны, сделанную своими руками, лучше всего обложить кирпичом. При повреждении некоторых блоков их легко можно заменить.

С чугуном серьёзно конкурирует сталь. По скорости прогрева и прочности печи из стали не уступают чугунным, однако срок службы первых существенно меньше. Пожалуй, основным слабым местом стальных печей является их подверженность коррозии. У чугуна эта проблема не столь выражена.

Изготовив печь из чугунной ванны, вы станете владельцем удобного и надёжного устройства, отлично функционирующего в любых условиях. Из такой ванны можно также сделать весьма оригинальный камин для дачи. Он особенно подойдёт тем, кто сейчас выполняет кладку загородного дома, поскольку камин как бы «утапливается» в кирпичную стену, а это даёт возможность использовать пространство с максимальной пользой.

Видео: Универсальная чудо-печка из чугунной ванны

Оценив все преимущества чугуна (например, по сравнению со сталью) и относительную простоту изготовления бани из чугунной ванны, отметим, что самостоятельно сделать баню из этого материала очень выгодно. Так что, при желании сделать своими руками печь из старой ванны закупайте недостающий материал, берите в руки инструменты и приступайте!

Время, когда старая ванна сгодилась бы только для сбора воды на полив, прошло. Открытие строительных гипермаркетов по всей стране обеспечило доступность инструментов и отделочных материалов.

Оказалось, что ванна — не просто предмет, который навеки должен остаться таким, как он есть, а незаменимый материал для изготовления печей, мангалов, каминов и других изобретательских решений. Рассмотрим самые интересные варианты.

Идея о том, что отслужившие чугунные чаши как нельзя лучше подходят для изготовления печей и жаровен, быстро распространилась среди народных умельцев. Причины обусловлены совокупными свойствами материала:

быстрое прогревание чугуна и длительное удержание им тепла, в отличие от стали;
долговечное эмалевое покрытие, спекавшееся во время нанесения, при температуре 800°C;
высокая износоустойчивость сплава даже при перепадах температур.

Именно этими свойствами известна любимая многими кулинарами чугунная посуда. Мясо, пироги, овощи в горшочках, приготовленные в такой русской печи, всегда будут равномерно протомлены, пропечены и долго останутся горячими. А использование её несколько модернизированной конструкции для бани — поможет сэкономить несколько десятков тысяч рублей.

Инструкция

Ниже приведена пошаговая инструкция изготовления:

ШАГ 1.Сперва необходимо распилить вашу чугунную купель пополам с помощью болгарки. Для этого нанесите разметку на ванну, используя строительный маркер или карандаш. Желательно, что бы рез происходил с неэмалированной стороны. Так же, необходимо организовать под половинками чаши подпорку, например, из кирпича. Это защитит вас от закусывания диска.

Резка чугуна — дело довольно долгое и трудоёмкое, поэтому работу периодически нужно останавливать и давать инструменту остыть. Следует вести диск медленно и плавно по линии реза.

Монтаж печи из чугунной ванны

Весит чугунная ванна в зависимости от размеров – 80-180 кг. Приличный вес, под который обязательно сооружается фундамент. Тем более, конструкция будет облицовываться кирпичом, что увеличит вес всего сооружения. Кстати, необходимо отметить, что печь из чугунной ванны может быть изготовлена не только, как сооружение, облицованное кирпичом, но и с облицовкой металлическим листом. Какой вариант выбрать, каждый решает сам, все зависит от сложности производимых работ и от цены тех или иных строительных материалов.

Итак, фундамент заливается в опалубку, которую можно соорудить из досок. Обязательно делается небольшой котлован глубиною 30-50 см. Если есть необходимость усилить фундамент, то в него укладывается армирующий каркас, изготовленный из металлической арматуры или сетки. Обязательное условие – выстоять фундамент должен в течение 28 дней.

Как сделать отверстия под крепеж

Пока он высыхает, можно произвести ряд подготовительных работ. Можно печку собрать отдельно от фундамента, после чего установить ее по месту монтажа. А можно провести все необходимые операции по сборке агрегата, и каждую часть устанавливать по отдельности в последовательности технологии сборки. Но в любом случае есть ряд процессов, которые необходимо провести в независимости от выбранной последовательности сборки.

Это сверление отверстий в половинках чугунной ванны под крепеж.
То же самое касается и металлического листа, который их будет разделять в горизонтальной плоскости.

Поэтому надо сначала определиться с местами крепления. Это борта чугунной ванны по всему периметру с расстоянием между отверстиями 20-30 см. Первое отверстие от края распила должно находиться на расстояние 5 см. Наносится точечная разметка с внешней стороны бортов, то есть, не там, где нанесен слой эмали. С этой же стороны производится и высверливание.

Таким образом, готовится нижняя половинка печи из старой чугунной ванны. Далее под ее размер вырезается площадка из стального листа, которая прикладывается к нижней части, и через отверстия маркером производится разметка на самом листе. По ней делаются отверстия перфоратором и сверлом. С верхней половинкой можно поступить двояко: или приложить ее к нижней части и сделать пометки отверстий, или нанести разметку в соответствии с размерами нижней половинки. В любом случае все отверстия – на половинках чугунной ванны и на металлическом листе – должны точно совпасть между собой.

Дымоход

Дополнительно в стальном листе необходимо сделать отверстие под дымоходную трубу. Точно такое же отверстие делается в верхней части чугунной ванны. Отверстия в двух элементах должны совпасть по вертикали, чтобы дымоход мог быть установлен вертикально.

Установка дымохода

Можно все это не делать. Есть вариант проще, потому что высверливать отверстие большого диаметра и в самом листе, и в ванне очень сложно. Это делается так:

Сверлятся небольшие отверстия диаметром 3-5 мм по всей окружности.
После чего их объединяют срезом болгаркой.
В конечном итоге придется кромки окружности подработать напильником.

И если в 5-миллиметровом листе сделать такое отверстие не проблема, то с толстой чугунной ванной придется повозиться. Поэтому предлагается более простой вариант – установить дымоход в сливной отверстие (слив-перелив), которое устроено в торцевой части ванны.

Достоинства чугуна

Чугунная ванна достаточно прочна, чтобы сделать из нее печь

Плюсы применения чугуна

Этот вид металла по праву считается одним из лучших печных материалов. К основным его плюсам стоит отнести:

Экологическую безопасность. При нагреве не выделяет вредных веществ.
Устойчивость к перепадам температур. Уличная же печь, созданная из кирпича, уже через несколько лет может начать крошиться.
Высокую теплопроводность. Камин из чугуна прогреет помещение гораздо быстрее, чем построенный из других материалов.
Прочность. Чугун – лидер среди металлов по прочности. Даже стальные печи менее надежны.
Удобство эксплуатации.
Пожарную безопасность.

Недостатки чугуна, на которые стоит обратить внимание, – это хрупкость и подверженность коррозии. В первом случае следует избегать лишних механических воздействий, во втором – обрабатывать поверхность специальными растворами

Печь из чугунной ванны – бюджетное решение для каждого!
