Печи Грум-Гржимайло
Принцип постройки печки Грум-Гржимайло включает: строительство печи поясами; поэтому и ее кожух как бы разбит на отделения. Ряды кирпичей выкладывают в готовый кожух, используя его как опалубку, по мере выкладки кожух просто наращивают, и так до конца. Сам кожух изготавливают из прочного железа, установив кожух его обкладывают кирпичём. Если кожух установили криво, то он может упасть и завалиться вся печь.
Необходимо помнить, у печей Грум-Гржимайло есть достаточно серьезный минус, это подковообразный канал для дыма, он постоянно нуждается в чистке. Поэтому, необходимо предусмотреть для этого две заслонки для чистки.
Порядовка
Перед тем, как начать возводить голландку, нужно иметь четкое представление о последовательности действий. Должен быть составлен план укладки кирпичей по каждому ряду – порядовка. Порядовка подробно расписывает, как именно должна укладываться печь-голландка своими руками. Действуя в соответствии с ее указаниями, даже начинающий печник сможет достаточно хорошо выполнить работу.
Используя порядовку, мастер сможет вначале выложить кирпичи без раствора, чтобы посмотреть, как будет выглядеть сооружение. Если все нормально, то можно приступать к чистовой работе по укладке с раствором.
Виды голландок
Первая – это классическая. Голландка в классическом стиле достаточно легко вписывается в любые интерьеры, из-за своей формы и простоте отделки. Отреставрированные печи голландки выступают очень ценным антиквариатом. Если говорить о стоимости, то они превосходят стоимость самого здания, в котором они находятся.
Вторая, это голландка усовершенствованная камином.
Третья, это голландская печь-колонка, в основном, такие предназначены для пользования в сезон. Это замечательный вариант для дачи.
Четвертая, это отопительно-варочная печь, с наличием плиты.
В России голландку принято считать аналогом усовершенствованных и облицованных изразцами отопительных печей.
Определение «печь-голландка» русского происхождения. Да и голландцы, про свои печи особо не распространялись. Поэтому и слово «голландка» нужно принимать как имя нарицательное.
Определение “Русская голландка” или “Псевдогалландка” это обычные русские печи, которые были отделаны изразцами. Сами изразцы в России появились благодаря Петру I, а потом уже мастера переняли технологию изготовления. Потом изразцы использовали для оформления всех печей и после этого их стали называть голландками, несмотря на то, что “русская печь” и “печь голландка” – по технической части практически противоположны.
Откуда же на Руси появились колпаковые «русские голландки»? Согласно истории, они здесь и возникли. Петр I, подписал приказ, в котором приказал строить печи, по образцам голландских, по его мнению, это должно было помочь в борьбе с частыми случаями пожаров. Но в приказе, не было указано точной конструкции и русские каменщики воспользовались этим. Это послужило началу модернизации и совершенствованию своих русских печей. Усовершенствованная голландка, похожая снаружи и совершенно другая внутри, вышла опять в Европу. Возможности ее установки заметно изменились, она могла быть и треугольной формы, и трапециевидной, что позволяло установить ее, например, в угол помещения и практически не занимать полезного пространства.
Достоинства и недостатки
Печка возводится очень быстро, с ней справится даже новичок.
Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.
Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.
Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.
Есть и некоторые недостатки, которые характерны для любых дровяных печей:
- Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
- При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
- Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.
Тем не менее печи-голландки по-прежнему в строю.
Кладка печи голландка своими руками
Печь голландка своими руками выстраивается по рядам, поэтому разберем все поэтапно.
1 ряд. Самое начало нужно устроить на верхней песчаной подушке, замерив расположения каждого кирпича измерительным инструментом. Соблюдаем горизонталь обязательно. Уже на уложенные кирпичи покрываем цементным раствором – это и начало кладки, и завершающий этап, связанный с основанием.
2-й и 3-й ряд. Просто кладутся слоями, естественно, обрабатываются раствором. Желательно каждый из них отмечать цифрой для точности. С этого же момента начинаем заниматься отвесами, которые сформируют горизонталь далее. У печников есть такое термин: «перевязка» — это когда свежий ряд перекрывает стыки на предыдущем. Перевязку нужно освоить еще на раннем этапе.
4,5 ряд. С четвертого ряда уже начинается конструкция зольника. Собираем с подставки. Целые кирпичи укладываем не плашмя, а на ребро. К сведению, задняя стенка выполняется на сухую, потому что дальнейшая эксплуатация подразумевает добавление кирпича в этом участке. Конечно, не запрещается поставить небольшую дверцу, но это пагубно для КПД.
На этом же уровне устанавливаем дверцу, которую нужно закрепить в основу за счет мягкой проволоки. Герметичность легко выдержать при помощи шнура из асбеста.
6,7,8 ряды. Продолжается устройство зольника. Просто перекрываем сверху кладкой так, чтобы осталось пространство под топочную решетку.
С 9 по 13 ряды. Это промежуток для устройства топочной камеры. Здесь же устанавливаем дверку, используя в качестве крепления мягкую проволоку и асбестовый шнур.
14,15 ряд. Топку закрываем рядом кирпичной кладки, оставляя сзади проем. Через него должен удаляться излишек дыма.
16, 17 ряд. Обустройство отверстия для прочистки, где понадобится небольшая дверца, аналогичная зольнику. Для экономии можно поставить кирпич без раствора. С ним уменьшится тепловая потеря.
18–26-й ряд. Более ответственные уровни, потому что идет работа с оборотными каналами. Выполняются в стиле классического змеевика. На внутренней части стенок не должно быть выступов, поэтому лучше промазать змеевик глиной.
27 ряд. Завершающий этап кладки. Закрываются все каналы. Должен остаться только дымоход. Кирпичи лучше сдвигать на несколько сантиметров назад.
29, 30 ряд. Формируется дымоход, и устанавливается задвижка (вьюшка). Последняя будет регулировать тягу, сохранять тепло после полного закрытия.
Для начинающих! В процессе каждого этапа нужно выдерживать вертикаль и горизонталь.
Дымоход для голландской печи: работаем своими руками
Это обязательный элемент, причем параметры по высоте всегда индивидуальны. Главное, соблюсти пожарную норму.
Те пространства, где дымоход граничит с крышей или иной конструкцией, нужно изолировать. Промежутки разрешено закрывать только негорючим материалом.
Отличие между самой печью и дымоходом в составе раствора для кладки. Если ряды делаем с глиной и песком, то на дымник нужно добавить 1/10 часть цемента. Окончание – это установка металлического оголовка на уже построенный дымоход.
Конечная отделка
Финишные работы всегда организуют на свой вкус. Печь своими руками белят, облицовывают декоративной плиткой. Можно использовать изразцы. Но если процесс создания печи был аккуратный, то лицевая часть кирпича будет выглядеть отменно.
Для безопасной эксплуатации на пол закрепляют лист стали, который защитит от случайного выброса углей, а, значит, и возгорания.
Выполнив все, что планировалось, не спешите приступать к использованию или просушке. На высыхание нужно не менее 15 дней
Причем важно подсушить естественным образом внутреннюю часть, поэтому дверцу в топку оставляют открытой
А уже через 2 недели приступают к полноценному розжигу. Перед началом эксплуатации лучше прожечь небольшое количество бумаги для тестирования тяги. Если все сделано правильно, то дым пройдет в дымоход без проблем.
http://kladempech.ru/pech-gollandka/
Этапы изготовления круглой голландки
Фундамент
Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:
- Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
- Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
- Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
- Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
- Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.
Изготовление металлического кожуха
Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».
Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:
Металлический кожух
Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:
Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки
Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении.
Заготовки для кожуха
Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.
Кладка и порядовка
Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции
Внешний вид
В разрезе печь голландка круглая в кожухе выглядит так:
Схема круглой голландки в разрезе
Особенность кладки кирпичей
Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.
Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы
Первые ряды
Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:
1-12 ряды
С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:
13-29 ряды
30-32 ряды
Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно.
Первая тестовая топка печи
Важно произвести первую топку в соответствии с определенными правилами:
- Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
- Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе.
Особенности конструкции печки голландки
Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:
- зольника;
- топки;
- дымооборотов;
- прочистного отсека;
- дымохода;
- задвижки для регулирования интенсивности тяги.
Схема печи голландки
Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:
- отсутствие решетки колосника;
- наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
- печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
- под топкой нет поддувала;
- варочная панель обычно не устанавливается.
Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.
Отопительная печь голландка
Компактные размеры печки позволяют вписать ее практически в любой интерьер.
Набор для работы
- Обычный керамический кирпич.
Огнеупорный кирпич.
- Строительная глина.
- Вода.
- Речной песок.
- Дверцы для поддувала и топки.
Дверцы печные
- Решетка колосника.
Колосник
- Стальная гибкая проволока.
- Асбестовый шнур.
Асбестовый шнур
- Очистные дверцы.
- Задвижки.
Стальная полоса толщиной 0,5 см и шириной 5 см.
Полоса стальная
Финишный этап
Финишные работы — это творческий этап при сооружении голландки. Если печь выложена с использованием нового красного керамического кирпича, то облицовка не требуется.
Для облицовки голландки используют клинкерную или изразцовую плитку, декоративную штукатурку. Смотрится голландка в интерьере великолепно. По цвету она может либо сливаться с интерьерным, либо контрастировать. Очень хорошо смотрится печь, выложенная мозаикой или декоративным камнем.
В прошлые столетия наружные части первых печей-голландок украшали изразцами. Обычная печь выглядела как произведение искусства.
Широкое распространение имеет классическая печь прямоугольной формы, с облицовкой из керамического кирпича. У голландок круглой формы есть ряд недочётов при эксплуатации, поэтому они встречаются реже.
После облицовки делают перерыв на две недели. Конструкция должна высохнуть. Дверку топки оставляют на это время открытой.
После того, как голландка высохнет, можно первый раз затопить печь. Не нужно торопить события. Если первую топку сделать при сырой печи, то конструкция потрескается и вся работа пропадёт.
Для первой протопки берут пятую часть от полной порции топлива. Хорошо пользоваться для протопки в тестовом режиме щепой или стружкой. Поленья нужно брать самые маленькие.
Открывают все задвижки и заслонки. В щадящем режиме печь эксплуатируют примерно 7 дней. Температура печи не должна превышать 600 градусов.
При топке низкокачественным высокозольным топливом в дымоходе голландки быстро появляется большое количество сажи. Поэтому её придётся часто чистить, но лучше подбирать хорошее топливо. Самые подходящие поленья для топки печи — из древесины не очень старого дуба, ольхи, липы, плодовых деревьев.
Общие рекомендации по выбору строительных материалов
Браться за возведение печи шведки своими руками стоит только в том случае, если у вас уже есть хоть какой-то первичный опыт кладки. Это достаточно сложная конструкция и выбирать ее в качестве первого эксперимента не следует.
Если же вы обладаете элементарными навыками кладки кирпича и уже имели дело с монтажом печей, то наша подробная пошаговая инструкция позволит вам осилить этот процесс. Точно следуйте инструкции и возводите каждый ряд в соответствие с указанной схемой.
Печь шведка своими руками
Как уже говорилось выше, шведская печь требует очень внимательного и аккуратного подхода. В отличие от традиционной русской или голландской печи, для нее не подойдет бывший в употреблении кирпич. Эффективность и производительность шведки напрямую зависит от качества материала. Лучше взять шамотный или красный кирпич.
Также следует уделить внимание и выбору раствора. Для строительства топки, необходимо замешивать раствор из специальной шамотной глины, которая выдерживает высокие температуры
Глина должна быть гладкой, средней жирности.
Чтобы проверить правильно ли выполнен замес, возьмите тонкий слой глины и нанесите ее на вертикальную поверхность. Она не должна стекать и по консистенции должна напоминать густую сметану. Ни в коем случае, в смеси не должны присутствовать комочки или не промешанный раствор.
Обычная глина подойдет для облицовки отопительной конструкции. Если выполнить из нее камеру для розжига топлива, то она растрескается, и целостность печи может быть под угрозой.
Шамотный кирпич
Отдельно следует сказать о фундаменте под шведскую печь. Учитывая ее большой вес, основание необходимо выполнить мощным. Для застывания бетонного монолита требуется не менее трех недель. Если вы поспешите и начнете делать кладку на свежий, не до конца застывший фундамент, то под большим весом печь может деформироваться.
Одним из слабых мест шведки является топочная дверца. Если взять бюджетную дверцу из штампованного листа, то она быстро расшатается и выйдет из строя. Поэтому необходимо брать литую дверцу с усами, которые во время кладки нужно будет надежно замуровать.
Размер плиты и духовки вы можете варьировать в пределах 5-10 см, а вот толщина духовки имеет большое значение. Если вы самостоятельно будете варить духовой шкаф, то используйте сталь, которая плохо проводит тепло. Если взять тонкое кровельное железо, то такая духовка будет быстро остывать.
Строительство голландки с плитой
Прежде чем начать строительство печи необходимо провести подготовительные работы, заключающиеся в заливке фундамента и приготовлении раствор для кладки.
Установки духовки
Духовку желательно купить готовую, нежели делать своими руками. Готовый духовой шкаф из чугуна отличается от кирпичного, самостоятельно изготовленного, следующими плюсами:
- легко переносит температурные перепады
- устойчив
- долго сохраняет тепло.
Устанавливается духовка непосредственно над топкой, но, так как в нашей голландке присутствует еще и плита, до духовка устанавливается на одном уровне с топкой.
Расположение духовки и плиты
Конструктивные особенности
У голландки нет колосниковой решётки. В отличие от многих других моделей печей, она имеет несколько дымовых каналов. Нет поддувала. Эта особенность не даёт топливу интенсивно разгораться. Поэтому дрова прогорают медленно, равномерно и долго отдают тепловую энергию помещению. То есть конструкция печи подходит по своим эксплуатационным характеристикам к печам длительного горения. Кислород для горения поступает через дверку топливника.
По форме голландка вытянута вверх. У топки прямоугольная форма. В классическом исполнении функция у голландки — отопительная. Варочная панель, духовка и лежанки были добавлены умельцами уже позже. Таким образом, со временем стандартный вид голландки преобразился.
У печи очень тонкие стены — в полкирпича. Эта особенность позволяет конструкции быстро прогреваться. Продукты сгорания, проходя по длинному дымоходу, отдают тепло стенкам и выходят на улицу. Конструкцию печи можно изменять, главное — соблюдать основные пропорции и сохранять принцип действия.
Принцип работы голландки заключается не в том, чтобы заставить поленья гореть сильным пламенем, они должны интенсивно тлеть. Если огонь будет сильным, дымовые газы выйдут по дымоходным каналам на улицу очень быстро и не успеют передать тепловую энергию стенам. Поэтому в топочную камеру не следует загружать мелкие поленья, стружки, опилки и другие быстро прогорающие типы топлива. При правильной топке печи, она прогреется быстро и будет длительно отдавать тепло помещению. Температура наружной поверхности стены обычно составляет около 60 градусов.
Как правильно топить голландку? Сначала убедиться, что в топливной камере и зольнике нет золы. Топливо следует поместить на решетку. Топливо обязательно должно быть сухим. Перед тем как поджигать поленья, прикрывают поддувало. Полешки раскладывают горизонтально, ровными рядами. Затем дверку топки нужно закрыть и открыть поддувало.
Кладка печи
Набор для работы
Для кладки печи-голландки потребуется огнеупорный кирпич, количество которого должно соответствовать принятой порядовке. Так как любая конструкция печи индивидуальна, то количество необходимого кирпича может быть различным. Также необходима глина, объем которой составляет приблизительно 0,4 куб. м. Для приготовления раствора необходим чистый речной песок, в котором отсутствуют включения и комки.
Обязательно потребуется вода.
Помимо указанных материалов нужна дверца топливника, которую, желательно, приобрести в готовом виде. Не обойтись без проволоки, сечение которой позволяло бы гнуть ее вручную. Кроме этого, следует подготовить обычный набор инструментов, которые используются при осуществлении кладки.
Обустройство фундамента
Существенная масса печи-голландки требует обязательного сооружения фундамента. Наиболее подходящим основанием для этого устройства является плиточный фундамент. При его обустройстве необходимо в обязательном порядке произвести объемное армирование. Минимально допустимая площадь плиты фундамента составляет 1,2х1,2 м. Еще одним обязательным условием при устройстве основания печи является обеспечение песчаной прослойки между ним и фундаментом основного сооружения. Слой песка должен располагаться по всей глубине его.
Приготовление раствора
Для приготовления раствора необходимо подготовить компоненты, входящие в него. С этой целью осуществляется многократное просеивание, в ходе которого удаляются камни и другие примеси, а также разбиваются крупные комки глины.
Состав для скрепления кирпичей
Получив чистую глину, ее вымачивают на протяжении нескольких часов
Важно контролировать этот процесс, чтобы глина полностью впитала в себя воду. При возникновении излишков воды, ее следует удалять. Когда глина набухла в достаточной мере, производится ее замешивание с песком в пропорции 1:1
В полученную песчано-глинистую смесь вводится 1/8 часть воды из расчета от полученного количества смеси
Когда глина набухла в достаточной мере, производится ее замешивание с песком в пропорции 1:1. В полученную песчано-глинистую смесь вводится 1/8 часть воды из расчета от полученного количества смеси.
В ходе кладки порядовки голландки каждый кирпич опускают в воду на короткое время. Это мероприятие не позволит ему впитывать лишнюю влагу.
Порядовка
Устанавливается печь на заранее подготовленное основание. При этом топливник располагают очень низко, на уровне 250 мм от пола.
Перед началом процесса кладки, фундамент оборудуется гидроизоляцией, в качестве которого может быть использован рубероид или гидроизол. На ней устраивается тонкий слой речного песка, который предварительно прошел отсеивание. Песок разравнивается и смачивается водой.
Выполнение кладки голландки производится в соответствии со схемой выбранной порядовки.
Окончив кладку, производят монтаж дымохода. Имеющийся зазор между нижней частью печи и полом закрывается при помощи предтопочного листа, чтобы не происходило просыпания песка.
Для отделки печи применяют глазурованную плитку, окрашивают, белят или оставляют ее без облицовки. Стыки с поверхностью пола закрываются специально для этого предназначенными плинтусами.
В завершении кладка печи-голландки должна быть просушена в течение, как минимум, двух недель. При этом топливник находится в открытом состоянии. До завершения этого этапа сооружения в печи запрещено разводить огонь.
Для проверки тяги производится сжигание бумаги в небольшом количестве в пространстве топливника.
Основные правила обустройства голландской печи с плитой
Какой бы вариант обустройства печи, размеры и габариты вы ни выбрали, принцип строительства остается неизменным:

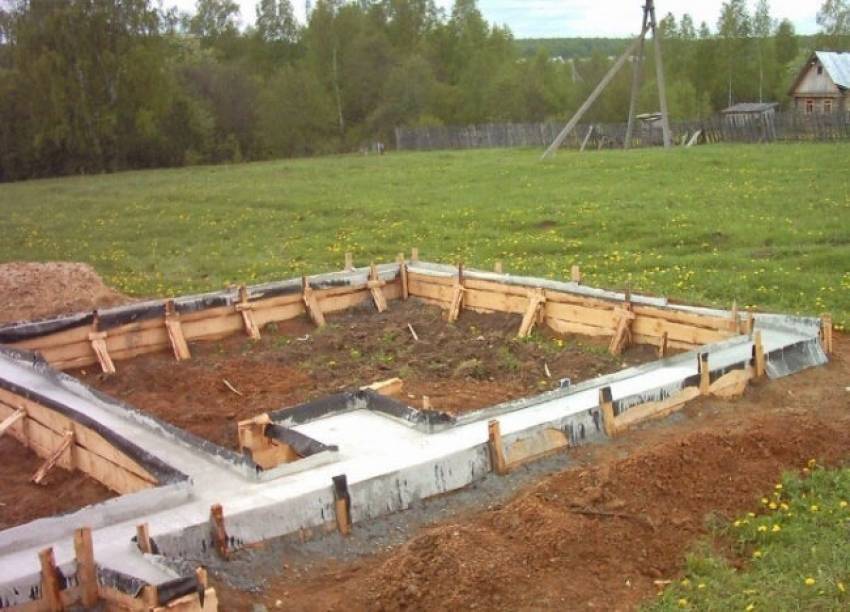

Печь устанавливается на отдельно стоящий фундамент. Конечно, лучше всего о нем подумать еще на этапе возведения дома. Так будет проще правильно определить место под дымоход, чтобы он не попадал на балки и кровельные перекрытия.
Отдельный фундамент под печь
Если же мысль о строительстве голландки вам пришла уже в жилом доме, тогда придется снимать часть напольного покрытия и возводить основательный фундамент, который не соединяется с основным. Этим правилом не стоит пренебрегать, так как, несмотря на малые размеры, голландская печь имеет достаточно внушительные размеры.
Она будет создавать большое давление на фундамент. Как известно, дом в процессе эксплуатации дает определенную усадку, и если выполнить печь на общем с домом фундаменте, то есть риск деформации, смещения дымохода и т.д.
В результате этого, может быть нарушена герметизация швов и угарный дым будет проникать , внутрь помещения.
- Фундамент обязательно должен быть закрыт гидроизоляционным материалом.
- При обустройстве топки нужно использовать только качественный огнеупорный (шамотный) кирпич, который ни в коем случае нельзя перевязывать с обычным.
- Для кладки печи нужно приобрести жаропрочный глиняный раствор. Можно, конечно, его выполнить и самостоятельно.
- Толщина шва при кладке топочной камеры не должна превышать 3-5 мм. Новичкам может показаться сложным придерживаться одинакового размера шва.
- Кладка всей голландской печи происходит должна быть выполнена с толщиной шва в 5-8 мм.
Несмотря на то, что голландка отличается высокой пожар устойчивостью, при ее обустройстве
необходимо придерживаться основных мер противопожарной безопасности при возведении голландской печи:
Нормы противопожарной безопасности
- Перед печью нужно простились лист асбестовой плиты для предотвращения случайного возгорания от искр или углей.
- Необходимо проводить систематическую чистку дымоходных каналов от скопившейся сажи.
- Между печью и деревянными стенами тоже необходимо проложить лист огнеупорного материала.
- На расстоянии 50-55 см от печи ничего не должно стоять: мебель, декор, другие предметы и т.д.
- Чем меньше металлических деталей вы будете использовать для возведения голландки, тем лучше. Но выполняя висячую кладку, которая закрывает проем под варочную зону, вам не обойтись без металлических уголков.
Помните, что ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, необходимо прокладывать слой раствора в 5 мм и прокладывать асбестовый шнур.
Голландка с варочной плитой
Укладывая варочную поверхность на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.
Основные правила сооружения голландки с плитой
Независимо от габаритов и формы печи, при ее сооружении существует несколько правил, которые всегда остаются неизменными:
- Конструкция всегда сооружается на отдельно стоящем фундаменте. Его устройство желательно продумать на этапе строительства дома — в этом случае будет легче определить место выхода дымоходной трубы голландки и избежать его попадания на элементы кровельной системы.
- Фундамент накрывается гидроизоляционным материалом.
- Для сооружения топочной камеры используется качественный шамотный кирпич, который не перевязывается с обычным.
- Ввиду низкой термостойкости цементный раствор не подходит для кладки печи. Кирпич выкладывают на жаропрочную глиняную смесь. Ее можно приобрести в готовом виде или приготовить самостоятельно.
- При кладке топки швы должны быть не больше 5 мм, на остальных элементах — не более 8 мм. Этого можно достичь использованием соответствующей деревянной рейки.
Если решение о сооружении голландки было принято уже в готовом доме, то в этом случае придется демонтировать участок напольного покрытия и производить устройство фундамента без соединения с основным. Пренебрежение этим правилом может привести к печальным последствия, поскольку в процессе эксплуатации строение дает усадку и печь, построенная на основном фундаменте, может деформироваться. В результате герметичность швов нарушится и в помещение будет неизбежно проникать угарный газ.
В плане пожарной безопасности голландка достаточно надежна, но при ее строительстве все же следует соблюдать несколько основных правил:
- избежать случайного возгорания от выпадающих из топки искр и углей поможет асбестовая плита, уложенная перед печью;
- следует производить регулярную очистку каналов голландки от осевшей сажи;
- деревянные стены необходимо оградить от печи огнеупорным материалом;
- запрещается ставить предметы мебели ближе чем на 0,5 м к печи;
- необходимо минимизировать количество металлических элементов при возведении конструкции.
Все детали из железа не должны напрямую контактировать с кирпичом. В местах где предусмотрена такая стыковка прокладывается раствор слоем 5 мм и асбестовый шнур — это защитит кладку от нагревания.
Подробная схема-порядовка
Перед началом кладки нужно опустить партию кирпичей в воду. Это мера в дальнейшем предотвратит вытягивание влаги из раствора и лучшую сцепку. Первые два ряда, которые выкладывают до уровня чистового пола, в схему не входят.
Описание порядовки печи голландки с плитой:
- 1 ряд кладут сплошным слоем, на уровне поверхности пола. Следует сложить его максимально аккуратно, чтобы вся дальнейшая конструкция вышла ровной.
- 2 и 3 ряды тоже выкладывают сплошным слоем, проверяют кладку по горизонтали.
- В 4 ряду закладывают поддувало, выдерживая зазор 0,5 см, в него вкладывают асбестовый шнур. Он нужен для того, чтобы металлический элемент при тепловом расширении не расколол кирпичи. Для укрепления дверки между кирпичами в раствор закладывают пруты. Кладку выполняют справа налево. Перевязку шва выполняют в полкирпича.
- В 5 и 6 рядах следует перекрыть часть поддувала и зольника. С этой целью распиливают кирпич вдоль и пропускают под кладку металлическую пластину размером 0,35х0,4 см.
- В 7 ряду формируют топку из огнеупорного кирпича и монтируют топочную дверку. Укладывают колосник, зазор у шва оставляют в 0,3-05 см. Кирпич задней стенки топки кладут под углом. Зазор нужно заполнить песком.
- В 8 ряду перекрывают поддувальную дверку, формируя зольник.
- С 9 по 14 ряды выкладывают топливную камеру огнеупорным кирпичом.
- В 10 ряду перекрывают кирпичами топочную камеру. Следующим этапом нужно будет укладывать варочную панель, для этого подготовить кирпичи. В них прорезают бороздки 0,5 см, которые позволят расширяться металлу и не разрушать печь. Края варочной панели закрепляют стальным уголком.
- 11-13 ряды — выкладывают зону над плитой.
- 14 ряд выкладывают как 13, но в кирпичах прорезают бороздки, в которые вставляют стальной уголок. На него надо будет поставить кирпичи следующего ряда.
- 16 и 17 ряды выкладывают как 15-й, но в нём устанавливают дверку для прочистки дымохода. Также предусматривают зазоры и прокладывают асбест.
- 18-22 ряды — кладка дымового оборотного канала и его перекрытие.
- В 23 ряду устанавливают шиберную заслонку в дымоход. Подгоняют под размер кирпичи, между металлом и кирпичом прокладывают асбест.
- В 24 и 25 рядах объединяют опускной и подъёмный каналы.
В 26 ряду начинают формирование дымохода
На данном этапе важно, чтоб внутри дымохода поверхность получалась как можно более гладкой. Раствор сразу счищают, чтобы он в дальнейшем не ухудшил тягу
27 и 28 ряды идёт прокладка дымохода, кирпич сдвигается на 40 мм для сужения конструкции. 29-30 ряды продолжают кладку дымохода и устанавливают шиберную заслонку для регулировки тяги. Зазор в 0,5 см оставляют запас для расширения металла
Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.
Зазор в 0,5 см оставляют запас для расширения металла. Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.
