Кирпичная печь для бани с баком для воды своими руками

Особенности кирпичной печи для бани

Кирпичная печь обеспечит безопасность, комфорт процедуры и качество пара

Кирпич относится к огнестойким экологичным материалам, что делает его подходящим как для сооружения самого здания бани, так и для возведения печки. Он прочен и стоек к износам, не гниет и не повреждается от действия влаги.

Нагревается кирпич не очень быстро, зато долго сохраняет и отдает тепло, поэтому топить печь часто не потребуется. Эта особенность позволяет принимать долгие банные процедуры и обслужить большее количество человек.

Каменная банная печь требует основательного фундамента: это связано с большой массой конструкции.

Практические советы

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок

Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм

Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы

Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича

Облицовка металлической печи кирпичом снаружи

Цены на огнеупорный кирпич

огнеупорный кирпич

Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Бак из нержавеющей стали

Кладка печных стен

Кирпич перед укладкой нужно смочить. Затем нанести необходимое количество раствора.

Кирпич плотно усаживается на место. Вытесненный кирпичом раствор удаляется.

Не нужно штукатурить внутренние поверхности глиной, излишки раствора здесь недопустимы. Высохнув, она отслаивается и засоряет канал дымоотвода.

Печное литье устанавливается непосредственно в ходе кладки и фиксируются проволокой. Чтобы дверцы плотно прилегали к кладке их по периметру обматываются асбестовым шнуром.

Шнур уплотнит места касания и не позволит расширяющейся при нагревании чугунной дверце разрушить кладку.

Виды

Выделяют 4 основных вариации банных печей:

  • «по-белому»;
  • «по-черному»;
  • «по-серому»;
  • с плитой.

Печки, которые топятся «по-черному», не имеют дымохода, и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.

Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.

Печи «по-белому» прогревают помещение на срок до 12 часов, но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.

В четвертом же случае – с плитой – камни и бак с водой, размещение которых можно менять, нагреваются от двух чугунных плит. Одна из них размещается над топкой, а вторая – над дымоходом. С трех сторон плиты должны быть ограждены кирпичным экраном, который будет обеспечивать высокую температуру воды. Такие печи обычно сооружаются самостоятельно.

По применяемому виду топлива выделяют печи:

  • дровяные;
  • растапливаемые каменным углем;
  • природным газом;
  • дизельным топливом;
  • древесностружечными брикетами;
  • электроэнергией.

По типу конструкции они делятся на печи:

  • с открытой каменкой (характерны для финской сауны);
  • с закрытой каменкой;
  • комбинированные.

Печи-каменки периодического действия обычно выбираются большими семьями, когда много человек отправляются мыться, но длительность парильного процесса небольшая. Они обладают толстыми стенами, которые в течение продолжительного времени хранят тепло и обеспечивают необходимый срок функционирования бани. Дым проходит сквозь камни перед попаданием в дымоходную трубу. Объем каменной засыпки в такой каменке гораздо больше, чем в каменках постоянного действия.

Банные печи постоянного действия имеют минимальные толщину стенок и объем камней, находящихся в изолированном металлическом коробе над топкой. Их основное преимущество – возможность пользоваться парной в процессе растапливания. Печи с закрытой каменкой также являются более безопасными. Нагрев осуществляется внутри корпуса через стенку, являющуюся общей для каменки и топки. Камни намного дольше хранят тепло, а воздух в парной при этом имеет стабильную оптимальную температуру. Для прогревания воздуха в такой бане потребуется около 4-5 часов.

Отдельно стоит выделить такую разновидность, как каменная печь-камин для бани. Такая конструкция отличается привлекательным дизайном, но обладает низким КПД. Если установить задвижку из огнеупорного стекла, то можно обезопасить себя от языков пламени и насладиться отдыхом в согретом помещении. Именно поэтому камины часто устанавливаются в «предбанниках». Современные технологии позволяют конструировать и мини-каменки. Такая конструкция быстро согревает баню, но даже после того, как топливо полностью сгорит, подогрев помещения остается. Ее длина и ширина обычно составляют 2 кирпича.

Технология возведения печи для бани своими руками

Не так важно, какой конструкции выбрана кирпичная печь, возводится она всегда в определённом порядке — фундамент, кладка печи, монтаж дымохода. Первым этапом всегда становится заливка фундамента

Первым этапом всегда становится заливка фундамента.

Лучшим вариантом будет выполнение данной работы заранее, вместе с возведением фундамента самой бани. Заливка фундамента выполняется в следующем порядке:

  1. Первоначально следует определиться с местом, где будет расположена банная печь. При выборе площадки для фундамента нужно иметь в виду, что фундамент печи не должен прилегать к основанию бани, а быть расположен на расстоянии от него. Размеры площадки должны соответствовать габаритам основания, указанным в выбранном проекте. Котлован под фундамент роется на глубину около 60 см. Для увеличения устойчивости будущего фундамента к подвижкам грунта, 10-15 см его нижней части следует слегка расширить. Затем расширенная на 5-10 см зона котлована засыпается песком и утрамбовывается.
  2. Следующей частью данного этапа будет засыпка щебня. Его слой должен быть засыпан на глубину примерно 10 см и утрамбован. Далее из досок монтируется опалубка, а затем монтируется арматурная сетка, изготовленная из стальных стержней. Сетка должна иметь ячейки размером 15 х 15 см, полученные путем скрепления стержней специальными фиксаторами, либо вязальной проволокой. Сетка должна быть закреплена так, чтобы от нее до стенок и дна котлована был зазор около 5 см. После монтажа армирующей сетки подготавливается бетонный раствор, состоящий из цемента М400, песка, щебня и воды. Котлован аккуратно заполняется раствором так, чтобы его поверхность находилась ниже грунта площадки на 150 мм. Примерно за неделю бетон наберет необходимую прочность.
  3. Наступает очередь демонтажа опалубки и засыпки образовавшихся пустот мелким гравием, тщательно утрамбованным. Завершает работу над созданием создание двух гидроизоляционных слоев, выполненных из рубероида, залитого расплавленным битумом. В образованный промежуток между бетонным основанием и поверхностью площадки укладывается стартовый ряд кирпичей.

Возведение фундамента обычно не вызывает затруднений даже у тех, кто не имеет особых навыков строительного мастерства. Выполнить своими руками кладку печи для бани значительно труднее. Чертеж одного из варианта печи для бани из кирпича приведен ниже.

Печные мастера не только без особых проблем выкладывают печи заданной конфигурации, но и способны улучшить ее конструкцию. Владельцы бань, решившие выполнить эту работу самостоятельно, обычно пользуются готовыми схемами, на которых обозначен отдельно каждый ряд будущей печи, указано количество кирпичей и даже место каждого из них.

Остается только точно следовать имеющейся схеме, аккуратно монтировать на предназначенные места колосники, дверцы и задвижки, тщательно закрепляя их.

Внимание! Для обеспечения пожаробезопасности деревянная стена бани не должна прилегать к печи вплотную. Расстояние должно быть не менее 25 см, и заполнено негорючим материалом.. Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру

Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду

Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру. Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

При кладке важно следить за ее вертикальностью и толщиной шва. Горизонтальный кладочный шов должен иметь толщину 0, 5 см, вертикальный не более 0,3 см

Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком. Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен.

Убедиться, что печь получилась качественная, можно будет только спустя две недели. Столько времени потребуется, чтобы раствор засох, а печь стала единым целым с дымоходом. Перед тем, как начать полноценно пользоваться печью, следует несколько раз ее протопить в щадящем режиме.

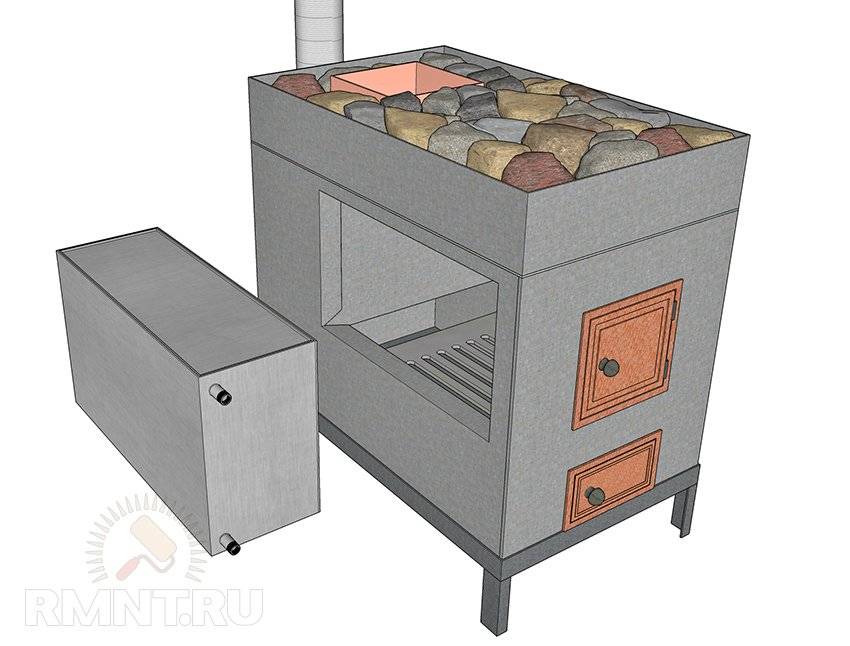

Устройство каменки с водяной рубашкой

Большинство разновидностей каменок, в том числе и самодельных, можно доукомплектовать баком для воды с боковым размещением. Исключение составляют печи с кирпичным обкладом: зачастую аккуратно демонтировать часть такого экрана достаточно проблематично.

Если же экран каменки выполнен стальным кожухом, на нём размечают окно по размерам бака. Затем в кожухе вырезают фрагмент меньше разметки по 15–20 мм с каждой стороны и убирают теплоизоляцию при наличии таковой. Отступ от разметки образует полосу у каждого края, которая загибается вовнутрь: нужно только сделать косые подрезы в углах, а затем вставить между корпусом и экраном печи брусок подходящей толщины, после чего борт оправляется киянкой.

Наиболее сложная задача — выполнить качественное сварное соединение стенок бака с корпусом печи. При этом нужно правильно подобрать материал — для топок из углеродистой стали бак также должен быть «чёрным». Сварку нужно вести в мягких режимах, чтобы, с одной стороны, не нарушить структуру стенок топки, а с другой — не прожечь металл стенок бака.

Наиболее выгодно временно разобрать каменную кладку и положить печь набок, чтобы проводить сварку в нижнем положении. Не следует приваривать бак к каменке стенками в торец, правильнее будет отогнуть их края по 10–15 мм и вести шов по краю полученного нахлёста.

Как избавиться от ржавчины в баке банной печи

Много людей задаются вопросом: «Как остановить развитие коррозионных процессов внутри емкости с водой?». Дело в том, что бак для бани сделанный своими руками не обладает никакими системами самоочистки.

Оранжевая примесь в воде существует во многих банных комплексах. Коррозионные процессы проходят только в резервуарах, сделанных с черного металла. Подобные сосуды работаю в сложных эксплуатационных условиях, при постоянной повышенной температуре. Если не производить защиту поверхности, то ржавчина будет постоянной проблемой.

Чтобы выносные, дымоходные и прочие баки не ржавели, используется два разных способа обработки внутренних стенок – «народный» и высокотехнологичный.

Традиционная технология

Бани начали строится давно, и борьба с коррозией постоянно велась, еще до появления специальных материалов. Ранее применялось три технологии:

  • Железный сурик. Его можно найти почти во всех магазинах. Этот компонент добавляется для получения красок, которые хорошо работают при атмосферных воздействиях.
  • Алюминиевая пудра. Для получения защитного покрытие нужно смещать ее с жидким стеклом. Подобный раствор может выдерживать большие температуры (700 градусов Цельсия). Защитный слой не способствует изменению химического состава воды, экологически безопасен, эффективно справляется с защитой от коррозии.
  • Раствор цемент-известь. Оба материала смешиваются между собой до получения густой массы (пропорция 1/1). С ее помощью обмазываются стенки емкости для воды.

Современные защитные покрытия

Есть некоторые продукты, которые разработаны чтобы печное оборудование. Как вариант применяется ЦВЭС №2. В его состав входят цинковый порошок и эпилсиликат. Его можно наносить на очищенные от ржавчины поверхности валиком или щеткой.

Другими защитными препаратами выступают:

  • Цинконаполненная эмаль-антикор Экоцин.
  • Эмаль КО-42.

Используя такие вещества, можно надежно защитить водяные баки для бани.

Лучшие производители

В продаже есть много печей из металла, работающих на разных видах топлива:

  • дровяные;
  • электрические;
  • газовые;
  • комбинированные.

Каждый хозяин выбирает в силу своих возможностей, планировки помещения.

Перечислим самых популярных производителей.

Везувий

Компания представлена на рынке широким ассортиментом банных печей с топкой из чугуна. По мощности агрегаты способны отопить помещения площадью 6–30 куб. м.

Внимание уделяется внешнему виду печи. В продаже есть закрытые варианты со сплошной дверцей и коваными элементами

Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла.

Тройка

Отечественная компания-производитель. Производство находится в Твери.

Конструкции отлично подходят для использования в русских банях.

Среди особенностей печей:

  1. Материал – низколегированная сталь. Толщина – от 10 мм.
  2. Внутри могут топиться полена длиной до 80 см, что большая редкость для печных топок.
  3. Колосники, дверцы сделаны из чугуна. Нет риска деформации.
  4. Потоки горячего пара регулируются специальными окошками в корпусе.
  5. В отдельных моделях объем закладки камней составляет до 250 кг.
  6. В печи с баком под воду емкость идет съемная, что упрощает уход за ней.
  7. Быстрый нагрев помещения любой площади.

Печи отличаются хорошей мощностью. При желании их можно обкладывать снаружи кирпичом. Такие конструкции получаются очень красивыми.

Теплодар

В продаже есть:

  • котлы с парообразователем, встроенным внутри;
  • печи-сетки;
  • конвекторы;
  • печи с баком под воду.

Есть изделия с закрытой топочной дверцей и с панорамной из жаропрочного стекла.

Кроме того, возможна разработка проекта и изготовление по индивидуальному заказу. Официальные представительства оказывают услуги по установке, сервисному обслуживанию оборудования.

Термофор

Другое название – TMF. Производственные мощности находятся в Новосибирске. Основная специализация – выпуск дровяных печей для бани. Но за последние года добавлена линейка устройств на газу, электричестве.

По материалу изделия делятся на 2 группы:

  1. Из нержавеющей стали. В названии модели присутствует слово INOX.
  2. Из конструкционной стали. Бюджетное оборудование. Отмечается маркировкой CARBON.

Все агрегаты производятся в 2 вариантах:

  1. Высшего класса. Из утолщенного металла, с продуманным до мелочей дизайна.
  2. Бюджетные. Качество металла остается неизменным. Дизайн максимально прост.

Бренеран

Немецкая компания в 1993 году появилась и на российском рынке. До 2005 года продукция называлась Буллерьян, потом изменилась на Бренеран.

Печи не прогорают, поскольку колосники выполнены из чугуна. Не нуждаются в уходе. На всю линейку продукции действует гарантия производителя – 2,5 года.

Кирпичик к кирпичику

Печка-каменка складывается по алгоритму, однако самих алгоритмов достаточно много. Каждый ряд имеет определенные размеры. Строго следуйте выбранному проекту, от этого зависит долговечность и работоспособность печной конструкции.

Мы предлагаем несколько порядовок популярных проектов банных печей.

Так же, для примера, посмотрите порядовку печи-голландки

Количество рядов может быть больше или меньше, так как и высота парилки может варьироваться.

Какую бы схему вы ни выбрали, укладка кирпича начинается со сплошного нижнего ряда. Причем этот ряд, несмотря на кажущуюся простоту, является самым сложным. Принципиальное значение имеет правильно вымеренная диагональ основания. Максимально допустимая погрешность – 0.5 мм. Для этого края квадрата-основания выкладываются кирпичом с идеально ровными гранями.

После каждого ряда проверяйте себя, используя строительный отвес. Это поможет избежать перекосов.

Банные печи из кирпича: последовательность работ

Как мы и обещали, вы сможете прикинуть свои возможности, познакомившись с этапами возведения печи в баню из кирпича.

Фундамент

Кирпичная печь в бане должна иметь фундамент. Вариантов нет: печку в баню из кирпича придется ставить на отдельный фундамент. Многие считают, что дело может обойтись фундаментом мелгозаглубленным, однако это не всегда так. Ориентироваться надо на то, какой вы делали под баню в целом. Ведь все сильно зависит от несущей способности грунта. При весе в несколько тонн кирпичная масса будет оказывать существенное давление на грунт, а он обычно проседает неравномерно, что становится причиной перекоса и разлома конструкции — стены или печи.

Совет! Почитайте наши материалы о фундаментах в соответствующем разделе сайта. Там вы найдете не только теорию, но и многочисленные практические рекомендации по возведению подходящего фундамента.

Главное — не забывайте о том, что нельзя соединять в единую конструкцию фундаменты бани и печки. Между ними принято оставлять зазор как минимум в 5 см.

Кирпичная печка для бани: раствор

ВАЖНО! Никакого цемента в раствор для печной кладки не кладут, это надо запомнить.

Остаются два ингредиента: глина и песок. А то и другое бывает разным по составу или калибру частиц. Песок просеивают через 1,5 мм сито. Что касается глины, то тут варианта два: либо накопать ее на собственном участке, либо купить мешок в магазине. В первом случае копать надо глубже полуметра, потому что именно с этой отметки начинается то, что может вам пригодиться.

Правило! Рекомендуется для раствора использовать тот же тип глины, что и в кирпиче, то есть — красная или шамотная. Причина в том, что однородные материалы имеют одинаковое тепловое расширение, а это хорошо в условиях сильного нагрева — одинаково расширились, одинаково сжались, никаких напряжений и деформаций.

Для кладки самым важным параметром глины будет то, жирная она или тощая. Это достаточно условные названия. Понять, с чем имеешь дело, можно только высушив комочек глины и глядя на результат. Тощая глина при высыхании норовит раскрошиться. Жирная ведет себя иначе: визуально комочек становится меньше размером и на нем появляются трещины.

Обратите внимание! При смешивании с песком жирность глины меняется, песок ее уменьшает. Именно поэтому точной пропорции не существует, она — результат подбора конкретных ингредиентов

Подбор осуществляется в виде следующего эксперимента: сделайте несколько образцов смесей глины и песка, обозначьте доли и дайте им подсохнуть. Если подсохшая лепешка крошится — песка избыток, если трескается — избыток глины. Оптима — это однородный, не растрескавшийся и не раскрошившийся образец.

Песок перед замешиванием не только просеивают через мелкое сито, но еще и промывают.

Кстати! Некоторые рецепты раствора содержат… поваренную соль в небольших количествах.

Сам кирпич — марки, виды

Когда планируется печка в парную, баню из кирпича, важную роль играет выбор самого основного строительного материала. Рекомендуем посмотреть ролик, в котором печник рассказывает, что можно найти в продаже, что получше на его взгляд.

Видео

От себя добавим, что неплохой критерий выбора — звук при ударе по кирпичу. Дефектов нет, если звук будет звонкий и металлический. Любая глухота — признак трещин.

Мы уже упоминали красный огнеупорный и шамотный кирпичи. Помимо них для печей годятся клинкерный и глиноземный жаропрочный. Дороже всех шамотный. Его используют только для выкладки топочного ядра печи. Прочие из перечисленных идут на кладку ее стен.

Марка (число) обозначает плотность. Печники используют от 150 до 250. Чем выше плотность, тем выше теплоемкость, тем дольше ждать, пока парная нагреется.

Морозостойкость материала не имеет значения внутри помещения, но на нее стоит обратить внимание, когда будете делать дымоход. Однородный цвет — хороший признак

Неоднородный говорит о неравномерном обжиге и, как следствие, разной прочности участков кирпича

Однородный цвет — хороший признак. Неоднородный говорит о неравномерном обжиге и, как следствие, разной прочности участков кирпича.

Геометрия — тоже не последний критерий при выборе. С правильной удобнее работать.

Материалы и их количество

Нужно знать, что основным материалом является именно кирпич, и конструкция печи для бани с топкой из предбанника состоит по большей части из него. Поэтому выбору кирпича стоит уделить львиную долю времени.  На этом материале ни в коем случае не нужно экономить, для печи нужна качественная основа.

Эксперты рекомендуют использовать огнестойкий кирпич. Он бывает таких размеров:

  • стандартного – 23 на 12,5 на 6,5 см;
  • зауженного – 23 на 11,4 на 6,5 см;
  • уменьшено зауженного – 23 на 11,4 на 4 см.

Лучше всего подойдет шамотный кирпич соломенного окраса.

Кроме кирпича вам нужно будет обязательно иметь:

  • глину для раствора;
  • колосники классических размеров – 5-7 шт;
  • дверку для отверстия с поддувом;
  • дверку для отверстия топки – 25 на 28 см;
  • дверку для еще одного отсека с камнями;
  • шамотные изделия – 7-8 шт..;
  • уголки стандартного размера из стали – 5-7 шт.;
  • углы классического размера для перекрышки;
  • достаточное количество песка – как речного, так и кварцевого.

Этих материалов достаточно, чтобы уверенно приступить к работе.

Особенности обкладки печки, установленной на деревянном полу

Когда в бане бетонный пол, то вопросов по поводу обустройства основания печи и облицовки около нее не возникает. А вот при деревянном напольном покрытие, прежде чем начинать кладку вокруг металлической печи, следует предусмотреть массу вопросов.

В первую очередь важно решить, нужен ли фундамент. Для этого рассчитывается вес кирпичного сооружения и оценивается выносливость деревянного пола

В некоторых случаях достаточно просто дополнительно укрепить несущие лаги. Но надежнее всего под кирпичной кладкой залить фундамент. Каким он будет: ленточным или столбовым, решать самому владельцу.

Если фундамент не был заложен во время строительства, то потребуется разобрать определенную часть пола, вырыть котлован, так как фундамент для опалубки печи необходимо расположить на одной глубине с основанием самого здания. По своим размерам он должен быть шире на 15-25 см самого печного экрана.


В первую очередь следует рассчитать, выдержит ли пол вес фундамента

Не следует связывать фундамент печи с основным, если топка располагается около несущей стены, то между двумя основаниями предусматривается расстояние как минимум в 5 см. Образовавшейся между ними зазор следует заполнить теплоизоляционными материалами. По своей высоте печной фундамент должен быть ниже уровня пола на 10-15 см.

До полного высыхания фундамента должно пройти около месяца. И только после этого продолжаются работы. Сверху укладывается несколько слоев рубероида или толя в качестве влагозащитного материала. Затем проводят кладку двух рядов кирпича, каждый последующий кирпич второго ряда укладывают со смещением относительно предыдущего, чтобы перекрывались швы. Вот теперь фундамент для экрана печи готов.

Даже если пол и лаги основания кажутся прочными и надежными, способными выдержать вес кирпичного экрана, потребуется провести ряд подготовительных работ. Организовывается основание для установки печи и экрана. Основание обязательно должно быть негорючим и крепким, в качестве материалов можно использовать:

  • Лист металла, закрепленный над теплоизоляционным слоем;
  • Два ряда кирпичной кладки, что укладываются на деревянный пол;
  • Керамическая плитка, устойчивая к высоким температурам;
  • Искусственный или натуральный камень.

Этапы изготовления

Последовательность работ по изготовлению печки своими руками из металла:

  • вырезают отверстия в большем куске трубы – для поддувала 100х200 мм, для топки 300х350 мм, для каменки – 300х200 мм;
  • вырезают круг из куска толстого металла ≠ 12 мм. Диаметр равен внутреннему D корпуса. Внутренний D замеряют в нескольких местах – трубы бывают с овальностью – нарушением геометрии. Этот лист будет отделять поддувало от топки. Вырезается крупное отверстие и привариваются колосники – прутья D не меньше 18-20 мм;
  • круг приваривают между топкой и поддувалом;
  • изготавливают дверцы для поддувала, каменки и топки. Их лучше вырезать из куска трубы, но можно вырезать и из листовой стали. Приваривают покупные петли, защелку. Петли приваривают к корпусу;
  • между топкой и каменкой приваривают колосник (такой же, как над поддувалом) или частую решетку из прутьев D 18-20 мм. Расстояние от верха трубы до колосника каменки – 350-400 мм, дверку нужно сместить к верху трубы (на расстояние 100 мм от верхнего края);
  • камни подбирают достаточно крупные – чтобы не просыпались в топку. Укладывают камни;
  • поверху трубы приваривают полоску из листа шириной 5-6 см – она необходима для крепления бака, чтобы он не сдвигался вбок на печи. Толщина полоски небольшая – 5-8 мм;
  • вырезают из листа круг для дна бачка. В днище предварительно вырезают отверстие и вваривают патрубок выпуска дымовых газов. В баке для банной печи своими руками дымовая труба проходит через бак;
  • верх бака закрывают двумя листами – обрезанным кругом с отверстием для трубы и небольшой боковой крышкой для заливки воды. Неполный круг приваривают к корпусу бачка. Крышка должна быть таких размеров, чтобы можно было вымыть бак. К крышке приваривают ручку;
  • к баку приваривают трубочку с резьбой и на нее накручивают кран;
  • бак обязательно нужно проверить – налить воду и посмотреть на предмет утечки;
  • бак ставят на верх печи так, чтобы его удерживала приваренная полоска.

Банная печь, изготовленная своими руками из металла нуждается в проверке перед установкой на стационарное место. Ее нужно сильно протопить на улице и посмотреть, нет ли непроваренных мест – из них будет идти дым, и эти места нужно заварить.

Можно использовать покупные дверцы с жаростойкими стеклами – вид огня действует на людей завораживающе.

Некоторые тонкости кладки банных печей

Топка из шамотного кирпича не должна быть связана с основным массивом. А печной фундамент не связывают с фундаментом дома.

Для большей теплоотдачи и скорости прогрева, в печь иногда вмуровывают широкую трубу, или цилиндр от баллона.

Поверхность внутри дымовой трубы затирается мокрой тряпкой вручную. Это обеспечит лучшее прохождение газов, на стенках меньше будет задерживаться копоть.

Отступив по 7 см, внутри рисуется еще один, меньший прямоугольник. А затем, соединяются их углы, и делается вырез по внутренним линиям (точно так же, как вырезаются отверстия для розеток при поклейке обоев).

Подставляя деревянный брусок, получившиеся полосы металла загибают, чтобы они оставались немного не вертикальными. А незащищенные углы заделываются, сверху и снизу, цементным раствором.

И напоследок. Гораздо удобнее пользоваться печью, если ее топка выходит в предбанник, а основной массив в парилке. Если простенок деревянный, промежуток между деревом и камнем должен быть не менее 25 сантиметров. Заделывается он также кирпичом или другим негорючим материалом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
