Печь для бани из бочки своими руками – пошаговая инструкция изготовления и установки

Материал

Бак для банной печи с теплообменником и баком для воды изготавливаются из нескольких материалов. От выбора металла, зависит цена такого устройства.

Сталь

Налажен выпуск недорогих стальных баков с нанесенным слоем защитной эмали. Даже при незначительных ударах эмаль отслаивается от основного металла. Такие места быстро разъедаются коррозией под действием высокой температуры, поэтому срок службы напрямую зависит от бережного отношения к таким устройствам, особенно на этапе установки.

Чугун

Отличный вариант, с высокими показателями по накоплению и низком уровне теплоотдачи. Вода в таких емкостях не теряет температуру долгое время даже при не горящих дровах в печи. Для этого материала не страшна ржавчина, накипь и деформация при сильном разогреве. Но такие баки редко производятся, а если их и обнаружить, то цена на такую емкость будет очень высокой.

Нержавейка

Наиболее востребованный материал для изготовления выносных бачков для печи в бане. Материал не подвержен деформациям при высоких температурах, не боится коррозии и намного дешевле чугуна. Единственный минус для домашних мастеров – для сварки потребуется иметь или взять в аренду полуавтомат для сварки в инертном газе (аргоне). Не каждый мастер сможет качественно выполнить такой шов.

Готовим фундамент для кирпичной банной печи

Кирпичная печь в баню своими руками сделанная весит несколько тонн. Занимая малую площадь, она своим весом оказывает большое удельное давление на основание. Поэтому каменные печи для бани устанавливают на собственный фундамент.

Для выбора места фундамента опускаем отвес строго посередине отверстия в кровле для дымоходной трубы. Отвес укажет на грунте место проекции центра дымового канала. Отталкиваясь от этой точки, с припуском 10 см в каждую сторону, отмечаем план ямы под фундамент.

Глубина ямы должна быть ниже точки промерзания грунта. Фундамент под печь в баню из кирпича не должен быть связан с фундаментом самого здания. На дно ямы засыпают песок и поверх него – мелкие камни, гравий и бетонную крошку. Все это тщательно утрамбовывают. Затем укладывается сварной каркас фундамента и заливается цементный раствор.

Верхний срез фундамента под печь для бани из кирпича должен быть идеально горизонтальным. Любое отклонение от горизонта чревато уводом печи в сторону, как во время постройки, так и во время ее использования.

Верхний срез фундамента должен быть на несколько сантиметров ниже пола. Затем, для гидроизоляции, настилают два слоя рубероида, поверх которых укладывается один слой кирпича, а поверх него – металлический лист, служащий для защиты деревянного пола от пожара.

Как сделать необходимые расчёты

Длина досок соответствует выбранной длине банного сооружения.

Оптимально подойдут для строительства бани-бочки доски шириной 9 см и толщиной до пяти сантиметров с готовыми соединениями по типу шипа и паза.

Для того чтобы верно определить необходимое количество досок, требуется рассчитать длину окружности и разделить её на ширину одной доски. Например, диаметр бани два метра, тогда длину окружности считаем по формуле 2∏R, т. е. получаем 2 х 3,14 х 1 = 6,28 м. Выбрав доски шириной 10 см, считаем необходимое количество досок:

6280 мм : на 100 мм = 62, 8. Следовательно, понадобится 63 целые доски.

Кроме досок нам необходимо приготовить:

  • металлические обручи — для стяжки;
  • оконные и дверные элементы;
  • печь топливная или электрическая;
  • деревянные брусья — для опоры;
  • материал для кровли (можно использовать жёсткий — для сооружения двускатной крыши или мягкий — который вплотную положить на верхнюю часть бочки);
  • изоляционный материал (для топливной печи);
  • трубы — для сооружения водоотводящей системы (при необходимости) и для выхода дыма;
  • крепёж — саморезы, болты, гвозди.

Доски, отпиленные по размеру, необходимо отшлифовать с торцевых частей и полностью обработать антисептическими средствами.

Из металла

Наряду со старыми добрыми каменками в ходу сегодня также печки для бани из металла. В отличие от кирпичных они довольно быстро изготавливаются своими руками, благо что чертежей и готовых проектов в Сети — не счесть.  Конечно, по ряду показателей такой вариант уступает классической русской печи:

  • быстро остывают;
  • не совсем безопасны;
  • не подходят для больших парилок;
  • требуют много ресурсов.

Однако некоторые минусы легко устраняются вполне конкретными действиями. Например, если обложить кирпичом металлическую печь для бани, то она будет лучше сохранять тепло и обеспечит более приятный пар. В конечном итоге, ответ на вопрос о том, какая печь лучше для бани, зависит от размеров вашей парной, а также от ряда других сопутствующих факторов:

  • периодичности использования;
  • ваших материальных возможностей;
  • особенностей участка и т.д.

Предлагаем ваш подробную пошаговую инструкцию, которая поможет своими руками изготовить надежную печку для бани из металла. В качестве исходного материала возьмем обычную трубу.

Готовим основание

  1. в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
  2. приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
  3. приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
  4. в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
  5. приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
  6. тщательно выровняйте основание при помощи строительного уровня;
  7. после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
  8. также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.

Горизонтальная печь — пошагово

  1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
  2. проведите скрупулезную зачистку всех краев;
  3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
  4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
  5. оформите из металлического листа топку выносного типа и сделайте вырезы;
  6. приварите этот фасад к базовой трубе;
  7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
  8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
  9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
  10. все, что остается — это установить дверки для топочного отсека и поддувала;
  11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

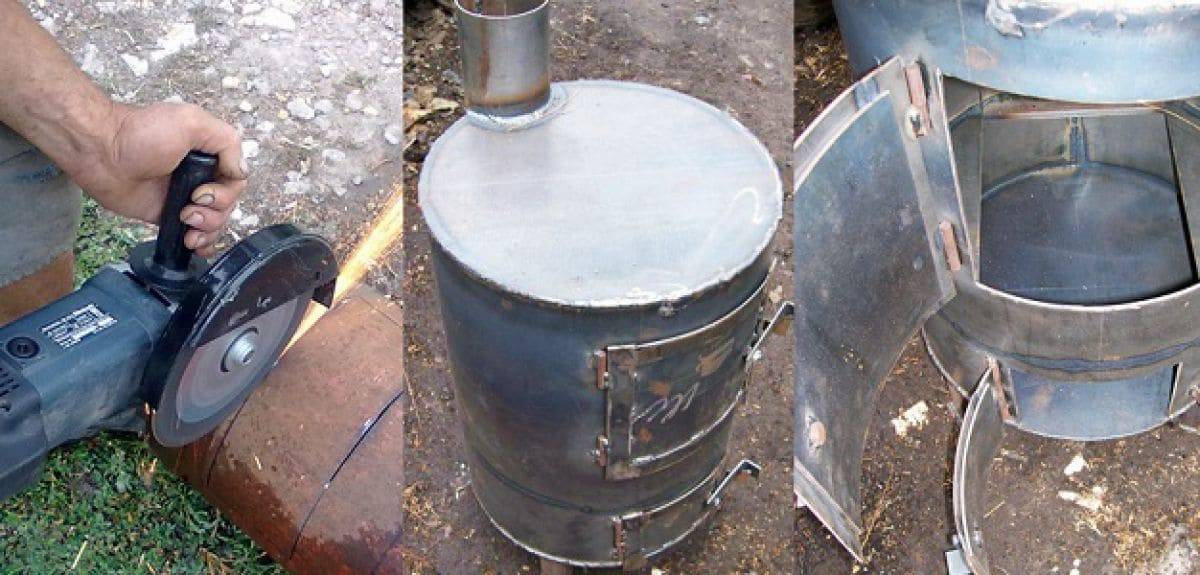

Вертикальная печь — пошагово

  1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
  2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
  3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
  4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
  5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
  6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
  7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
  8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Видео, которое поможет вам справиться с процессом изготовления печи лучше. Наверняка некоторые вопросы, возникшие у вас в голове, получают логичные ответы.

Дровяные печи

Среди большого выбора моделей печей для бани, которые работают на разном топливе, особенно популярны дровяные конструкции. Актуальны они за счет использования древесного топлива, которое отлично выделяет тепло и при этом оказывает положительное влияние на организм человека. Сконструировать подобное устройство можно самостоятельно, а облегчат вам работу использование схем, которых более чем предостаточно.

Данную печь возможно использовать для приготовления пищи. В отдельной статье мы разобрали как сделать мангал своими руками.

Оригинально смотрятся каменные печи на дровах для бани, но и чугунные изделия не менее популярны среди владельцев участков.

Кирпичные конструкции, которые работают на дровах не остывают длительное время, а в том случае, когда использовать топливо длительного горения, она может поддерживать температуру в течении всей ночи.

Что касается, изготовления железных конструкций, то их можно сконструировать из стали или чугуна. По утверждению опытных печников, лучше использовать чугун, с ним конечно придется повозиться, но в итоге получится надежная и качественная печь на дровах.

Печь из бочки 200 л

Древесное топливо имеет доступную стоимость, и считается надежным источником для получения тепла. Используя дрова для бани, владелец получает не только хорошо прогретую парилку и предбанник, но и прекрасный аромат, который выделяется во время горения дров и при этом нет необходимости дополнительно тратится на подведения газовой трубы или электропитания.

Особенно актуальны дровяные печи в регионах с регулярными перебоями поставок электричества или же газа. Но установив подобную печь, в свою парилку, стоит учитывать, что, прогрев помещения осуществляется не быстро. Время прогрева составляет около 3 часов, и только после этого вы сможете отдохнуть расслабиться и получить удовольствие. После нагрева, необходимо регулярно подкидывать топливо в топку, чтобы поддерживать нужную температуру, и желательно очистить зольник, от накопившихся остатков дров.

Среди преимуществ, дровяной печи над своими конкурентами, которые работают на другом топливе, можно выделить:

  • приемлемая стоимость и доступность топлива;
  • высокий показатель теплоотдачи;
  • обширный список моделей для самостоятельного изготовления.

Также, как и любое устройство дровяная печь имеет и недостатки:

  • нужно регулярно проводить очистку системы дымоотвода, от накопившейся сажи;
  • проводить постоянный контроль и соблюдать все правила пожарной безопасности;
  • для топки, необходимо наличие дров, а ведь их необходимо заранее заготовить и положить их в укромное место, которое нужно тоже соорудить;
  • топка такой печи, требует постоянное наличие в камере горения топлива, и по этой причине нужно регулярно подкидывать дрова.

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы

Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

  • вверх, через кровельные листы;
  • в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Инструменты для строительства банной печи

Для комфортной работы нужен инструментдвух категорий:

Рабочие инструменты:

Штыковая лопатаЕмкость для приготовления кладочного раствора. Лучше если она широкая с невысокими бортамиСовковая лопатаМолоток и ножовкадля изготовления опалубкиСпециальные строительные или прочные бытовые сита с ячейками 1×1 и 2×2 ммдля просеивания глины, песка и цементаКельма (мастерок)для распределения раствора по кладке и удаления с нее излишков раствораМолоток-кирка, применяющийся с целью разделения целого кирпича на части меньшего размера и их обтесыванияРасшивка, которая уплотняет кладочные швы и придает им нужную формуШабровка.

Представляет собой резиновую пластину с рукоятью. Инструмент служит для чистки внутренних поверхностей кладки от излишков раствора и уплотнения труднодоступных швовПила-болгарка. Она пригодится для точной обрезки и подгонки кирпича.

Необходимые измерительные инструменты:

Пузырьковый уровеньОтвесГидроуровеньУгольникПравилоРулетка.

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

  • Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
  • Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели. Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

Особенности колпаковых печей

  1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200 °С . Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто — или минеральным картоном.
  2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20 — 30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
  3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400 ° С , что вполне безопасно для металла.
  4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
  5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20 — 50% ниже, чем в печах с прямоточным отведением печных газов.

Топливо и материал конструкции

Самодельную печь можно собрать из разных видов металла:

  1. Жаропрочной стали. Ее используют для изготовления промышленных печей для литейных, металлообрабатывающих предприятий. Толщина листов — от 1,5 до 3 мм. Срок службы — 30 лет. Отдельные элементы фиксируются специальными заклепками.
  2. Конструкционная сталь. Выдерживает нагревание до 600 °C на протяжении двух часов, потом начинает деформироваться. Если делать печь из конструкционной стали, нужно выбирать листы толщиной от 4 мм.
  3. Чугун. Обладает низким показателем теплопроводности. Чугунные печи быстро греются и сохраняют тепло на 4 часа после прогорания дров. Подходящая толщина чугунных листов для изготовления печей — от 6 до 25 мм.
  4. Суррогаты. Самый дешевый, недолговечный вариант. Печь изготавливается из металлической бочки или алюминиевого бидона.

Отделка печи в бане – выбор материала для декоративной облицовки

Построенная по всем правилам русская баня всегда является предметом гордости для ее владельца. После посещения парилки и здоровье улучшается, и проблемы отходят на второй план – это место, где можно замечательно отдохнуть

«Сердцем» банной постройки считается печка, облицовка которой имеет немаловажное значение

Печь в бане

Основным помещением в банном строении является парилка, где во время принятия процедур должна быть высокая температура. Не менее важен и пар. Чтобы парная функционировала в нужном режиме, добиться необходимых параметров поможет печь – главный элемент всей бани.

При строительстве или покупке нагревательного агрегата необходимо обращать внимание на соответствие его функционала ряду требований:

  • быстрый прогрев комнаты;
  • устойчивость печной конструкции к высоким температурам;
  • наличие возможности работать в течение длительного периода;
  • красивый внешний вид.

Немаловажное значение для полноценного функционирования печи в дальнейшем имеет качество материалов, используемых для ее изготовления

Облицовка банных печей

Нагревательный агрегат, установленный в банной постройке, должен не только обеспечивать нужный температурный режим, но и иметь красивый вид. Одним из наилучших решений в этом случае заслуженно считается облицовка печки в бане.

При отделке печной конструкции чаще всего используют:

У каждого из вышеперечисленных материалов имеются свои качественные характеристики.

Использование плитки для отделки печей

Плитка относится к популярному виду материалов, которыми выполняется отделка печи в бане, по причине доступной цены и простоте укладки.

При облицовке печной конструкции применять можно следующие ее разновидности:

  1. Плитка клинкерная. Для ее производства используют глину, добавляя в нее энергетические плавители, шамот и разнообразные красители.
  2. Плитка «Майолика». Данные керамические изделия изготавливают из обожженной глины и покрывают глазурью. Готовая продукция обладает ярким и насыщенным цветом, что хорошо видно на фото. На такую плитку при желании наносят орнаменты и рисунки.
  3. Плитка «Терракота». По компонентам, применяемым в процессе производства, у нее много общего с «Майоликой». Но подобная облицовка для банной печи не покрыта глазурью. Основное достоинство «Терракота» – высокая прочность. Изделие выпускается округлой формы.
  4. Плитка мраморная. Печь с такой отделкой выглядит презентабельно, создавая в помещении обстановку уюта и комфорта. Эти мраморные изделия характеризуется прочностью и долговечностью. У данного вида плитки нет недостатков.

Отделка печи кирпичом

Такой вариант оформления нагревательного агрегата является не только экономным, но и простым в реализации.

Отделка печи в бане кирпичом имеет преимущества, среди которых:

  • быстрый нагрев до нужной температуры и сохранение его длительное время;
  • печная конструкция не разрушается под действием пара и воздействием влаги.

Камень в оформлении банных печей

Когда выполняется отделка печи в бане декоративным камнем (искусственным или натуральным), интерьер помещения приобретает благородный и эстетичный вид. Если в банной постройке нагревательный агрегат облицован таким материалом, она относится к строениям экстра-класса.

Применение стального футляра

При использовании данного вида отделки на поверхность печи помещают металлический каркас и закрывают его стальными щитами. Благодаря стальному футляру обеспечивается сохранение тепла и одновременно оптимальный уровень прогрева помещения. Но у данного вида облицовки имеется значительный недостаток – при нагреве печи материал также начинает раскаляться и прикосновение человека к нему чревато получением серьезных ожогов.

Оштукатуривание стенок печной конструкции

Если выбирается наиболее недорогой и простой вариант, чем отделать печь в бане, то использование штукатурки станет оптимальным решением.

Работу выполняют в два этапа:

  1. Стенки печки штукатурят для удаления пыли и грязи.
  2. Второй раз штукатурку применяют с целью выравнивания поверхностей, нивелирования сколов и вмятин.

После завершения работы печную конструкцию желательно побелить известью.

Изразцы для облицовки

Старинным способом облицовки является укладка изразцов. Такая отделка портала банной печи и ее поверхностей придает конструкции необычный и довольно оригинальный внешний вид. В результате облицовки изразцами печка в помещении становится отдельным элементом интерьера.

Выполнить данную надежную и прочную отделку может исключительно мастер. В итоге печная конструкция обладает более высокой степенью теплоотдачи по сравнению с применением других отделочных материалов.

Каменка с водяным баком для бани на газу

Конструкция почти ничем не отличается от стандартного агрегата, который работает на дровах. Газовые печи для бани просты в эксплуатации. Могут подключаться как к магистральному газопроводу, так и работать от баллонов.

При устройстве печи с баком для воды нужно учитывать следующие элементы, которые отличают ее от других моделей, работающих на другом виде топлива:

  • предохранитель (возможность контролировать правильную работу);
  • газовая камера (герметичная);
  • термостат (позволяющие регулировать температуру);
  • баллоны с газом.

Примерный расчет расхода топлива показывает, что для обеспечения качественного прогрева помещения на протяжении 12 месяцев, нужно иметь 65 газовых баллонов (по 50 литров).

Принцип действия печей основывается на прохождении газа через специальную камеру, в которой проходит насыщение кислородом. Он подается через специальную трубу, подключенную к центральному газопроводу или баллону.

Если печь для бани с теплообменником для отопления греется от газовых баллонов, они должны располагаться в специально отведенном месте. Лучше всего устанавливать их снаружи помещения, чтобы жилые постройки находились на большой удаленности.

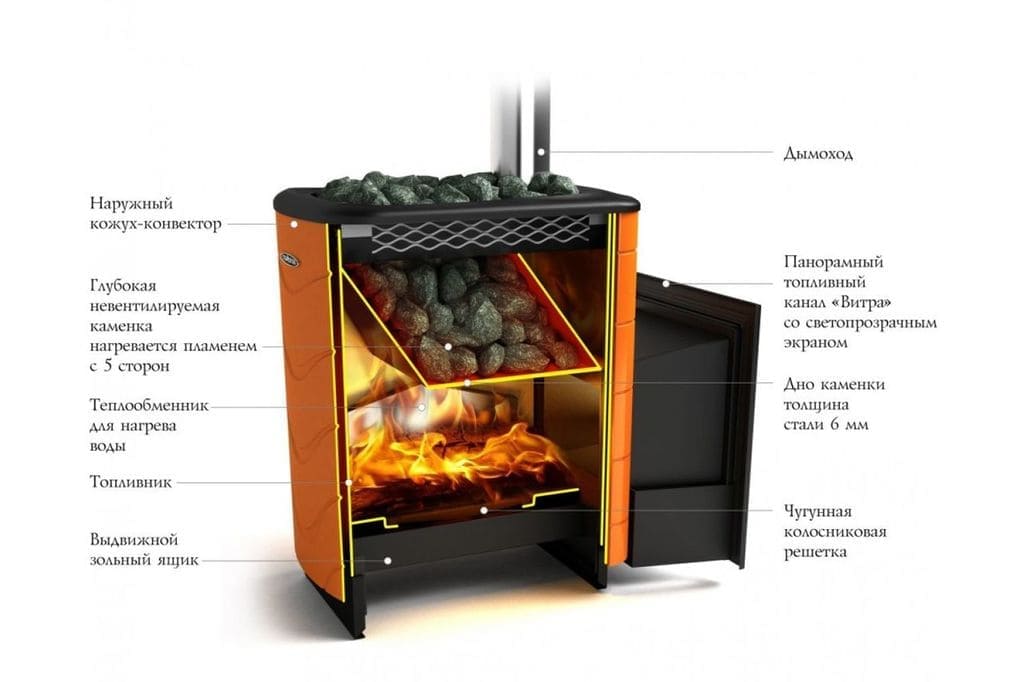

Рабочие характеристики, плюсы и минусы

Изделие имеет 3 конструктивные части (снизу вверх):

  1. Поддувало, камеру для загрузки топлива (дров, древесных брикетов).
  2. Емкость для выкладки камней с крышкой. В крышке есть отверстие для выхода пара.
  3. Бак для нагрева воды.

Среди преимуществ металлических устройств:

  • пожаробезопасность;
  • длительный срок службы;
  • компактные размеры;
  • малый вес в сравнении с каменкой;
  • не вырабатываются угарные газы.

Из минусов пользователи выделяют быстрое остывание, поэтому в печке придется постоянно поддерживать горение.

Чтобы решить эту проблему, производители создали два вида печей:

Горячие. Подходят для периодической эксплуатации. Механизм быстро нагревается вплоть до 100 градусов

Помещение прогревается в ускоренном режиме
При выборе важно обращать внимание на толщину, качество металла и швы. Тонкая листовая сталь при такой температуре нагрева начнет деформироваться.

Холодные
Применяются в строениях, где нужно обеспечить постоянный обогрев

Металл нагревается постепенно и долго, поэтому риск получения ожога минимален. Температура в печи регулируется. Максимальная отметка составляет 50 градусов. Есть несколько камер для сгорания топлива. В качества сырья для изготовления следует брать стальные утолщенные листы, топку сделать из чугуна.

Чтобы правильно рассчитать расход камней, во внимание берут площадь парной, наличие теплоизоляции. Средний расход составляет 20–40 кг на 1 куб

м помещения. Чем больше будет камней, тем проще вырабатывать пар.

Что касается объема топки, то она делается примерно в половину больше, чем аналогичная в каменке.

Внутренние работы в круглой бане

Все деревянные элементы внутри конструкции бани, как стены и пол, так и мебель, желательно покрыть льняным маслом, чтобы древесина была менее подвержена воздействию влаги.

Уже полностью готовую постройку бани нужно заполнить необходимой мебелью и функциональными деталями:

  • В полу делают выемку для коммутации с трубами для слива воды.
  • На пол укладывают дощатый настил для удобства передвижения – он должен быть съемным.
  • По бокам размещают полки.
  • Поверхности возле печи – пол, потолок и стены – обшивают слоем термоизоляции.
  • Монтируют печку и дымоход. В месте соприкосновения с потолком трубу покрывают термоизоляцией.
  • Подключают бак для подогрева воды, если конструкцией предусмотрена установка его отдельно от дымохода.
  • Подводят трубы водоснабжения – если есть возможность и необходимость.
  • В случае установки душа, монтируют поддон и соответствующее сантехническое оборудование.
  • Устанавливают столик, если позволяет место.
  • Прокладывают проводку с гидроизоляцией и подключают ее к электросети.
  • Возле бани размещают купель для ополаскивания после пребывания в парилке.

Если вы хотите париться не только летом, но и зимой, стоит подумать о том, как утеплить баню-бочку снаружи, чтобы тепло из нее не уходило слишком быстро. К тому же, утепление позволит сэкономить на топливе для прогрева бани в зимнее время. Однако при проведении такой процедуры нужно соблюсти все нормативы и уложить слои паро- и гидроизоляционных материалов.

Отметим, что процесс построения бани-бочки не настолько прост, как может показаться. Поэтому если вы не уверены в своих навыках, но хотите, чтобы баня была качественной и уютной, лучше заказать изготовление бани-бочки в строительных фирмах. После доставки и установки сооружения на вашем участке, нужно будет лишь подключить систему коммуникаций. А дальше – можно затапливать печь и пользоваться парной.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

  • Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
  • На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.
  • Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
  • Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.
  • Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
  • В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.
  • Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
  • Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Watch this video on YouTube

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
