Разновидности и состав оборудования для создания системы теплого водяного пола

Оборудование и материалы

Несмотря на конструктивные особенности разных типов водяного теплого пола, основные комплектующие одинаковые:

  • Трубы и фитинги. Это основа всего. Как правило, трубы укладывают в бетон. Срок их эксплуатации должен совпадать с жизненным циклом здания. Любая протечка приводит к демонтажу всего покрытия. Обычные трубы для водопровода не подходят. Для водяного пола используют эластичные и герметичные пластиковые и металлопластиковые трубы диаметром 16-20 мм. Они не должны ржаветь и разрушаться от кислородной диффузии. Внутренняя поверхность должна быть мелкопористой, чтобы не задерживать водоросли и другие микроорганизмы.
  • Теплоизоляционные материалы. Это базальтовая минеральная вата и экструдированный пенополистирол. Толщина листов не менее 30 мм. Они должны быть прочными, выдерживать механические нагрузки от мебели и людей.
  • Демпферная лента. Это полимерный материал, который приклеивают по всему периметру комнаты. Лента гасит изменения размеров пола от температурных колебаний и утепляет углы.
  • Коллекторы. Эти системы автоматически регулируют водный поток и его температуру. Они оснащены датчиками для определения температуры, давления и скорости потока воды в системе.

Система регулировки водного напора и температуры, закрепленная на стене котельной

Коллекторный шкаф. В него устанавливают основное оборудование для обеспечения работы водяного пола. Запорная арматура, счетчики тепла и расхода воды – все это устанавливают в него. Коллекторный шкаф можно повесить на стену или установить на пол. Также его оборудуют дверкой с внутренним замком. Это защита от посторонних людей и детей. Шкаф должен быть покрыт слоем полимера, который защитит его от коррозии. На дверке есть смотровое окно для контроля над основными параметрами приборов.

Коллекторный шкаф под оборудование для системы теплый пол

  • Смесительный узел. В нем жидкость смешивается до нужной температуры. Он оборудован датчиками температуры и давления. На него устанавливают запорную арматуру для регулировки горячей и холодной воды.
  • Система управления. Ее можно установить в любом удобном месте. Она состоит из панели с кнопками, которыми можно регулировать температуру. Современные системы оснащаются дистанционными пультами управления или даже функцией работы через интернет.

Хороший вариант – это полипропиленовые трубы от западноевропейских или скандинавских производителей.

  • Для подачи воды надо использовать бесшовные прочные и гибкие трубы. Любое дополнительное соединение – место для протечки.
  • Теплоизоляция из экструдированного полистирола – это лучший вариант. У него самый низкий коэффициент теплопроводности и водопоглащения.
  • Трубы «играют» при нагревании и охлаждении. Для их крепления лучше использовать эластичную проволоку.
  • Для запорной арматуры лучше подойдут шаровые краны.

Распределительный коллектор и шкаф для него

Коллектор с фитингами нужен для подключения уложенных труб к нагревательному котлу. Характеристики прибора для управления движением жидкости в системе просчитываются заранее, а размещается коллектор в нише или специальном шкафу, который придётся приобрести дополнительно.

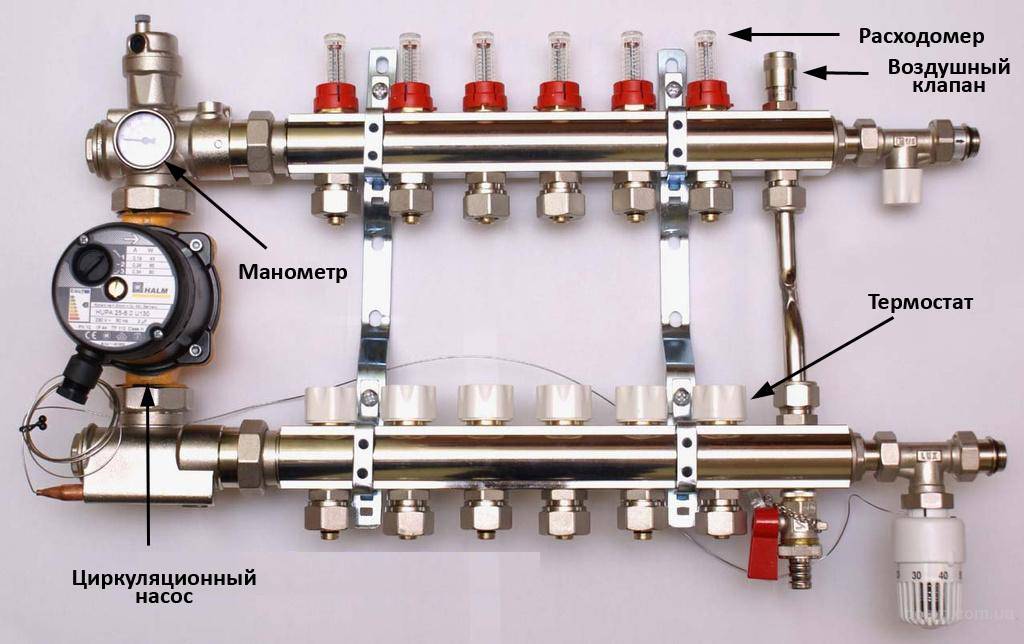

Основные элементы коллекторного узла

Устройство позволяет подключать несколько петель, количество которых зависит от размеров помещения. Трубы подсоединяются компрессионными конусными фитингами и снабжаются запорными вентилями, которые при необходимости позволят прекратить подачу воды в магистрали. На каждую петлю устанавливается также счётчик расхода теплоносителя. На выходе из коллектора обычно стоит разветвитель с воздухоотводчиком, который стравливает воздух при его попадании, и дренажным краном, позволяющим слить воду.


Встроенный коллектор теплого пола с узлом подмеса

Для контроля температуры воды у обоих концов петель вся система снабжается автоматическими приборами: термостатами и сервоприводами.

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

  • циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
  • фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
  • расширительный бачок – устройство для сброса избыточного давления;
  • группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

Порядок монтажа теплого водяного пола со стяжкой:

  1. Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
  2. Постелить гидроизолирующую пленку.
  3. Положить утеплитель.
  4. Стыки пола со стеной проложить демпферной лентой.
  5. Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
  6. Уложить армирующую сетку.
  7. Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
  8. Закачать в систему воду, оттестировать на предмет протечек в течение суток.
  9. Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
  10. Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Принцип работы

Водяной теплый пол – это система кругового оборота горячей воды по трубам, уложенным в пол. Через них тепло передается в цементно-песчаную стяжку, а от нее распространяется по всему помещению. Водяной пол подключается к центральной системе отопления или газовому котлу. Этот способ обогрева имеет свои плюсы и минусы.

Плюсы:

  • Его используют как основной способ отопления. Замеры коэффициента полезного действия показали, что эффективность работы теплого пола на 12-14% выше, чем у радиаторного отопления.
  • Тепловая энергия равномерно распространяется по всей комнате. На уровне 20-30 см от пола температура составляет 22-24°С. На высоте 200-240 см – 20°С.
  • Маленькая скорость конвекции воздуха. Благодаря этому пыль практически не поднимается с пола.
  • Обогрев исключает появление «мертвых зон», куда тепло от нагревательных элементов не доходит.
  • Содержание паров воды всегда находится в пределах нормы. Водяной пол не пересушивает воздух. В то же время он не дает появиться сильной влажности.
  • Водяной теплый пол аккумулирует некоторую часть энергии. При отключении отопления помещение не замерзнет в течение нескольких часов.
  • Полипропиленовые трубы не гниют. Срок их безаварийной службы составляет 30-50 лет.
  • Такой пол не создает вокруг электромагнитное поле.
  • При проектировании и создании дизайна водяной теплый пол не служит помехой. Все элементы скрыты под стяжкой из песка и цемента.

Минусы:

  • Первоначальные затраты на закупку материалов и монтаж выше, чем при использовании электрических нагревательных элементов.
  • Он работает, как единая система. Заменить отдельный участок прохудившейся трубы не получится. Придется демонтировать все трубы под замену.
  • Высокие трудовые и финансовые затраты на монтаж. Длительный срок установки.
  • Тепловая нагрузка на 1 м2 площади ниже, чем при электрическом обогреве.

Трубы

Для теплых полов используются трубы (о трубах для теплого водяного пола) из металлопластика или сшитого полиэтилена. Полипропиленовые – нежелательно, они хуже гнутся. Медные – идеальный вариант, но дорогой. Оптимальная толщина – 1,6 сантиметра, максимальная – 2.

Трубы продаются в бухтах. Рекомендуется укладка контура одной трубой, без промежуточных соединений. Если длины не хватает, трубы сваривают утюгом для полипропилена.

Укладка осуществляется змейкой, улиткой либо в комбинированном варианте (о схеме укладки теплого водяного пола). Максимальная длина контура – 100 метров.

В разных помещениях – разные контуры. Шаг между витками – от 10 до 30 см. При укладке на гладкую поверхность сначала кладут металлическую сетку, к ней пластмассовыми хомутами крепят трубы.

Преимущества теплого электрического пола

К преимуществам данной системы можно отнести нижеприведенные моменты:

  1. Высокая эффективность системы за счет равномерного прогрева пространства. Обычные радиаторы становятся причиной, по которой воздух нагревается и поднимается вверх, после чего остывает и опускается вниз. Другими словами, возникают конвекционные потоки, которые определяют неравномерность прогрева всего пространства. В случае создания электрического пола воздух прогревается равномерно в горизонтальной плоскости, в вертикальной температура падает от напольной поверхности к потолку.
  2. Система, теплообменником которой является вода, не столь комфорта, так как нельзя с большой точностью указывать температуру. В рассматриваемом случае есть терморегулятор, который позволяет с высокой точностью указывать температуру. Примером можно назвать то, что при похолодании можно задавать большую температуру. Установка терморегулятора позволяет снизить расходы на количестве потребляемого электричества.
  3. Есть возможность спрятать источник тепла под отделочным материалом, что не отразится на интерьере. Кроме этого конструкция электрического теплого пола имеет небольшие размеры, а значит не крадет пространство. Отсутствие радиаторов и большого количества труб определяет существенное упрощение выполнение работы по отделке стен.
  4. Рассматриваемый источник тепла не приводит к снижению влажности воздуха. Поэтому в помещении создается благоприятный микроклимат. Этот момента наиболее важен в случае, если есть проблемы с легкими.
  5. Под систему электрического пола подходит практически любое основание, что существенно упрощает монтажные работы.
  6. Есть возможность провести монтаж конструкции теплого пола как основного, так и дополнительного источника тепла. Однако специалисты утверждают, что использовать рассматриваемую систему в качестве основного источника тепла следует исключительно при продуманной теплоизоляции помещений, а также при условии несущественного снижения температуры за окном.
  7. Система теплого пола позволяет существенно ускорить процесс прогрева помещений.
  8. При соблюдении всех технологий и использовании качественных материалов можно обеспечить срок службы системы на протяжении более 50-ти лет.
  9. Создание электрического теплого пола не приводит к выделению вредных веществ в окружающее пространство.
  10. При создании данной системы можно существенно снизить расходы на отоплении примерно на 30%. Установка электрического пола наиболее актуальна в случае большой высоты потолка.

Приведенные выше моменты определяют то, что электрический теплый пол является хорошим выбором. Также есть и недостатки, которые следует учитывать.

Как выбрать насос в широком ассортименте приборов

Необходимо остановиться на таких параметрах как производительность прибора и напор, который он может создавать.

Производительность насоса рассчитывают в зависимости от мощности контура, необходимого для покрытия теплопотерь помещения, разницы температур на входе и на выходе контура. Напор насосу необходим для проталкивания теплоносителя в контуре.

Для бытовых нужд специалисты советуют приборы, создающие напор не более 6 м.

Для регулирования давления, направления потока воды и регулировки температурных показателей используют термостатические клапаны для теплого пола. Именно в них находится кольцо уплотнения, отвечающее за данную функцию.

Прибор, непосредственно отвечающий за наш комфорт – это термостат, с помощью которого производится регулировка температуры теплоносителя в контуре отопления.

Обычно предусматривается температура теплоносителя не выше 55ОС. При превышении этого порога информация передается на электронную схему рассеивания тепла и производится отключение смесительного насоса, скорость движения воды и температура в контуре снижаются.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

  1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

  2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
  3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
  4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку

Оборудование для водяного теплого пола

Коллектор теплого пола

Обязательное оборудование для водяного теплого пола. Является «сердцем» системы и отвечает за распределение теплоносителя по контурам теплого пола. Обычно используются коллекторы с расходомерами и гнездами под сервопривод. В случае наличия балансировки используются так же коллекторы с преднастройками.

Сервоприводы

Это оборудование для водяного теплого пола служит как регулятор подачи теплоносителя в контуры теплого пола. Сервопривод связывается с комнатным термостатом которые дает сигнал на открытие и закрытие подачи теплоносители. Тем самым регулируется температура помещения в доме.

Смесительный узел

Это оборудование для водяного теплого пола служит для подмешивания горячего теплоносителя с остывшим, чтобы довести температуру теплого пола до нужной. Многие котлы рассчитаны на высокую температуру работу, а теплый пол низкотемпературная система. При отсутствии смесительного модуля возможен «перегрев» теплых полов.

Можно так же было включить в эту статью котлы, насосы, арматуру и другое. Но это все больше относится к котельному оборудованию. Поэтому про это Вы можете почитать отдельно на нашем сайте.

Читайте так же:

Теплоизоляционная подложка

Для установки и повышения эффективности теплого водяного пола под плитку применяется специальная теплоизоляционная подложка. Она предназначена для отражения воспроизводимого тепла в помещение. Также некоторые модели оснащены специальными приспособлениями, облегчающими монтаж трубопроводов по выбранной схеме. Для укладки теплого водяного пола используются следующие подложки:

  • пенофол. Изготовляется из вспененного полиэтилена. С одной стороны имеется фольгированное покрытие, которое способно отразить тепловое излучение от установленных труб с циркулирующим теплоносителем;

Пенофол для теплоизоляции водяного теплого пола

Фольгированная подложка под теплый пол

Пенополистирольные плиты для водяного теплого пола

Профильные маты для теплого пола

Распределение тепла: особенности

Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.

Распределение тепла от разных источников

Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.

Преимущество использования теплого пола

Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.

Техническая поддержка

Специалисты VALTEC оказывают клиентам техническую поддержку на всех этапах создания и эксплуатации систем водяного теплого пола.

  • В вашем распоряжении:
  • бесплатная программа VALTEC.PRG и обучающий видеокурс по расчету водяного теплого пола;
  • огромное количество справочных и учебных материалов (статьи, технические пособия и т.д.);
  • бесплатное обучение в формате семинаров и вебинаров;
  • видеоматериалы на канале VALTEC в YouTube.

Вы можете получить исчерпывающую информацию по продукции VALTEC, ее подбору, монтажу и настройке связавшись со специалистами VALTEC по телефону либо воспользовавшись формой обратной связи на сайте.

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

  • высокая степень экономичности энергоресурсов:
  • стабильные показатели надёжности и безопасности правильно смонтированной системы;
  • хороший потенциал использования в качестве основной отопительной системы;
  • отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Схематическое проектирование тёплых водяных полов

Плюсы и минусы водяных полов

Пол с водяным подогревом относится к одному из самых экономически выгодных и популярных видов систем отопления. Обогрев помещения происходит благодаря циркуляции горячей воды по трубопроводу, встроенному в пол.

Главными достоинствами водяного пола являются:

  • равномерный обогрев поверхности пола и помещения;
  • воздух распределяется вертикально – снизу вверх, и создает комфортные условия;
  • температура долго держится, даже если систему отключить, что значительно сокращает расходы на отопление;
  • безопасность для здоровья;
  • длительный эксплуатационный срок;
  • отсутствие грибковых поражений поверхности пола;
  • поддержка оптимальной влажности в отапливаемом помещении.
  • нет возможности регулировать температурные показатели на отдельных участках;
  • ее трудно установить в квартире с централизованным отоплением из-за невозможности регулирования давления в трубопроводе;
  • при повреждении трубопровода возможно затопление;
  • ремонт пола на кухне достаточно сложный – чтобы починить трубу, нужно снимать всю поверхность пола.

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

ВидОписание

Медные

Очень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении.

RE-X или сшитый полиэтилен

Часто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал.

Металлопластик

Состоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся.

Полипропилен

Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая.

Алюминиевые трубы для теплого пола — еще один возможный вариант

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

  1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
  2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
  3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

  • плохая циркуляция воды;
  • эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
  • утечка тепла.
